Конструктивные решения основных видов фундаментов
Ленточные фундаменты. Ленточный фундамент может служить не только несущей конструкцией, передающей нагрузки от здания на основание, но и ограждающей конструкцией помещений подвала. Ленточные фундаменты получили большое распространение в жилищном строительстве для зданий до 10 этажей, выполненных по бескаркасной схеме. На рис. 1а и рис.3 представлены план и разрезы ленточного фундамента.
Форма фундамента· в плане повторяет очертания капитальных стен здания – несущих и самонесущих. Форма, размеры фундамента в разрезе зависят от материала фундамента, нагрузок от здания, качества грунтов, грунтовых вод, глубины промерзания, местных условий и т. д.
Ширину подошвы ленточных фундаментов определяют исходя из величин нагрузок и расчетных сопротивлений грунтов основания. При небольших нагрузках фундамент выполняют как подземную стену увеличенной толщины. При больших нагрузках разница между величиной обреза и подошвой фундамента может быть значительной. Теоретической формой фундамента является трапеция с углом 26-30 0 к вертикальной оси. Переход от ширины обреза к ширине подошвы фундамента обычно выполняют уступами, моделирующими этот угол (в этом случае в теле фундамента не появятся растягивающие усилия).
В зависимости от характера приложенной нагрузки фундамент может быть симметричным и несимметричным.
Широкое применение в гражданском строительстве получили сборные ленточные фундаменты. Сборные ленточные фундаменты (рис. 3) монтируют из двух типов сборных элементов – фундаментных подушек прямоугольного или трапециевидного сечения и блоков стен подвалов ФБС. Стандартные фундаментные подушки имеют следующие размеры (в мм): ширина b = 800 ÷ 3200; длина l = 1200 ÷ 2400; толщина h=300 и 500. Фундаментные плиты
Рис.3. Ленточные сборные фундаменты:
а – план фундаментов; б – элементы сборных фундаментов; в, ж – переход от одной глубины заложения фундаментов к другой; г , д – сечения фундаментов в зданиях с подвалом и без него;
1 – фундаментная плита; ФЛ; 2 – цеменетно-песчаный раствор; 3 – фундаментные блоки стен подвала ФБС; 4 – вертикальная гидроизоляция: окраска битумом за два раза; 5 – отмостка;
6 – горизонтальная гидроизоляция; 7- конструкция пола; 8 – цокольное перекрытие
укладывают на песчаную подготовку. Поверх них по слою раствора монтируют блоки ФБС, соблюдая перевязку швов. Продольные и поперечные стены ленточных фундаментов в местах сопряжения должны иметь перевязку.
Фундаментные подушки) маркируют буквами ФЛ с добавлением размеров в дм (например, ФЛ-12 — фундаментный блок шириной 120 см и длиной 2380 см).
Фундаменты на глинистых и просадочных основаниях усиливают армированием. Армированный шов устраивают поверху фундаментных подушек. Армированный бетонный пояс завершает стены ленточных фундаментов.
Рис.4. Устройство фундаментов:
а – на неравномерно уплотняемых основаниях; в – в местах деформационных швов
Фундаменты на основаниях с разнородной структурой грунтов разделяют деформационными швами, т.е. сквозными вертикальными зазорами в конструкции фундамента. В месте прохождения шва закладывают доски, обернутые рубероидом, а вертикальные швы с обеих сторон защищают битумной мастикой. Деформационные швы расчленяют все конструкции здания, включая ленточные фундаменты, на отсеки, допускающие вертикальное смещение отдельных частей здания. Этим предупреждается появление деформационных трещин при неравномерной осадке здания.
Отдельностоящие (столбчатые) фундаменты возводят под колонны и столбы (рис.1в, г). Фундаменты выполняют монолитными или сборными.
Столбчатый фундамент состоит из плитной части и подколонника. Если фундамент устраивается под сборную железобетонную колонну, подколонник имеет углубление – «стакан» для установки колонны. Широко распространенной конструкцией фундаментов каркасных зданий из сборного железобетона является отдельностоящий фундамент «стаканного» типа в виде единого блока.
Если фундамент проектируют под монолитную колонну, его выполняют в виде цельной конструкции со сквозной рабочей арматурой.
Для опирания самонесущих стен используют фундаментные балки, которые опирают на верхний обрез фундамента, либо на специально предусмотренные столбики – приливы.
Разновидностью столбчатых фундаментов являются столбчатые фундаменты под несущие стены малоэтажных зданий. Столбчатые фундаменты устанавливаются с шагом до 3 м (обязательно в местах пересечения осей, под простенками). Поверх фундаментов укладывают железобетонные балки или устраивают железобетонный монолитный пояс (рис. 5).
Рис.5. Отдельностоящие фундаменты:
а – план; б – элементы сборного фундамента под железобетонную колонну; в — разрез в здании без подвала
Свайные фундаментыприменяются при строительстве на слабых грунтах, а также при больших нагрузках на основание.
Основными элементами свайных фундаментов являются собственно сваи, оголовки и ростверки (рис. 1б).
Сваи представляют собой железобетонные, бетонные и реже деревянные или металлические стержни, погруженные в грунт ударным или вибрационным способом, ввинчиванием или бетонируемые на месте, в заранее пробуренных скважинах.
В зависимости от способа погружения в грунт различают забивные, набивные, сваиоболочки, буроопускные и винтовые сваи.
Забивные железобетонные сваи погружают с помощью копров, вибропогружателей и вибровдавливающих агрегатов. Эти сваи получили наибольшее распространение в массовом строительстве. В поперечном сечении они могут быть квадратные, прямоугольные, круглые.
Деревянные забивные сваи устраивают там, где существуют постоянные температурно-влажностные условия.
Набивные сваи устраивают методом заполнения бетонной или иной смесью предварительно пробуренных, пробитых скважин
В зависимости от грунтовых условий сваи подразделяют:
на сваи-стойки, которые проходят через слабые слои и опираются на плотный, практически несжимаемый грунт; несущая способность этих свай не зависит от прочности окружающего их грунта;
на висячие, погружаемые в сжимаемые грунты, которые передают нагрузку на грунт боковой поверхностью и нижним концом.
Свайные фундаменты могут выполнять в виде (см. рис. 6, а-г) ленты под стены здания, с расположением свай в один, два и более рядов; кустов свай под тяжело нагруженные опоры; сплошного свайного поля — под тяжелые сооружения с равномерно распределенными по плану здания нагрузками.
Расстояние между сваями и их число определяют расчетом.
Для равномерного распределения нагрузки на сваи по их верхним концам укладывают распределительные балки или плиты, называемые ростверками. Железобетонные ростверки могут быть сборные и монолитные. В последнее время разработаны конструктивные решения свайных фундаментов без ростверков. Плиты перекрытия в этих случаях опирают на сборные оголовки свай.
Монолитный ростверк выполняет функцию фундамента под внутренние и наружные цокольные стены. Ростверк выполняют по слою подготовки, которая на 100 мм шире, чем монолитный ростверк. Для низкого ростверка сваи забивают так, чтобы они были выше отметки подошвы не менее чем на 200 мм. По ростверку укладывают блоки стен подвала до отметки опирания плит, перекрывающих подвальное помещение.
При сборном ростверке на сваи надевают сборные головки и по ним устанавливают цокольные панели или ростверковые балки.

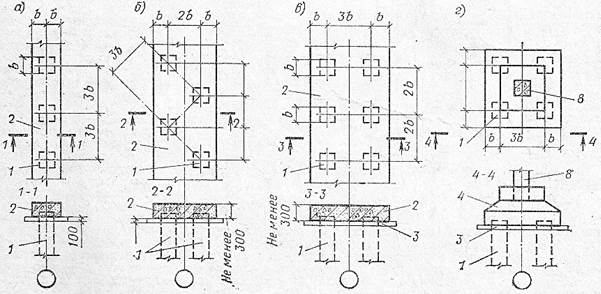

Рис.6. Свайные фундаменты:
а –г – расположение свай в плане;
д – сечение фундаментов
Сплошные фундаменты и перекрестные ленты.Сплошные (плитные) фундаменты применяют в следующих случаях:
— если на площадке слабые грунты и значительные нагрузки, которые не могут воспринимать одиночные и ленточные фундаменты для создания допустимого давления на грунт;
— если неравномерная осадка сооружения не допускается или регламентируется, так как фундаментные плиты значительно перераспределяют усилия на основание и делают осадки и давление на него равномерными;
— если имеется техническая необходимость в создании такого фундамента (например, установка технологического оборудования) или необходимость надежной защиты основания от проникновения воды (плиту используют в качестве гидроизоляции).
Сплошные фундаменты проектируют в виде плоских плит. Для придания плите большей жесткости ее выполняют ребристой. В зданиях каркасной конструкции места пересечения ребер служат для установки колонн, при бескаркасной конструкции ребра используют в качестве стен подвала, на которые устанавливают несущие конструкции (стены, диафрагмы жесткости).
В каркасных зданиях при необходимости увязки отдельно стоящих фундаментов в единую пространственную систему применяют фундаменты из перекрестных железобетонных лент, которые пересекаются в местах установки колонн. Отсутствие плиты позволяет экономить бетон и сталь. Однако эта конструкция имеет сложную конфигурацию (рис. 2, в).
Для высотных бескаркасных зданий с большими нагрузками при необходимости обеспечить большую жесткость фундаментов, могут выполняться фундаментные конструкции коробчатого сечения (рис. 2б). Ребра такой плиты предусматриваются на полную высоту подвалa, являются стенами и соединяются с перекрытиями, придавая конструкции исключительную жесткость.
Источник
Конструктивные решения фундаментов.
Конструирование фундаментов.
Фундаментом называется подземная часть здания, воспринимающая все нагрузки, как постоянные, так и временные, возникающие в надземных частях, и передающая эти нагрузки на основание (грунт). Материалоемкость фундамента в объеме малоэтажного жилого дома составляет 10. 30%.
Верхняя плоскость фундамента, на которой располагаются надземные части здания или сооружения, называется поверхностью фундамента, или обрезом, а нижняя его плоскость, непосредственно соприкасающаяся с основанием, — подошвой фундамента, ее уширение — подушкой.
Конструкции фундаментов проектируют с учетом характера несущего остова зданий и сооружений и степени чувствительности их к возможным осадкам, характера геологических и гидрогеологических условий участка, условий района строительства, наличия местных строительных материалов и средств механизации, мощности материально-технической базы.
Грунты, в которых присутствует значительное количество глины (супеси, суглинки и глины), называют вспучивающимися при замерзании (пучинистыми). Остальные грунты (пески, гравелистые и др.) составляют группу невспучивающихся при замерзании (непучинистых).
Конструктивные решения фундаментов.
По виду конструкции различают ленточные, столбчатые, сплошные и свайные фундаменты. В зависимости от технологии возведения фундаменты бывают сборные и монолитные.
Основные конструктивные схемы фундаментов для малоэтажных жилых зданий:
а — ленточный фундамент;
в — фундамент в виде сплошной железобетонной плиты;
г — фундамент на коротких сваях;
д — ленточный фундамент на песчаной подушке;
1 — стена; 2 — лента фундамента; 3 — столб; 4 — фундаментная балка; 5 — монолитная железобетонная плита; 6 — ростверк; 7 — свая; 8 — песчаная подушка.
Изготовляют такие фундаменты из местных строительных материалов (естественный камень, бутобетон, красный кирпич и др.), а также используют монолитный бетон или сборные бетонные и железобетонные блоки.
Если в проекте дома предусматривается наличие подвала, большого приямка или цокольного этажа, то фундамент должен быть ленточной конструкции, чтобы успешно выполнять функции стены подвала. Состояние грунта может оказать влияние на выбор варианта архитектурного решения подземной части дома. Например, если дом ставят на грунты с высоким уровнем стояния грунтовых вод, то толщина стенок ленточного фундамента увеличивается за счет дополнительных элементов гидроизоляции, что приводит к некоторому уменьшению площади помещений подземной части. Кроме того, может возникнуть угроза поднятия («всплытия») подвальной части вместе с домом или части дома с приямком под действием напора грунтовых вод. В этом случае обычно приходится отказываться от проектирования подземных помещений или проектировать дорогостоящую конструкцию фундамента с якорями в грунте или пригрузом пола подземных помещений. Практика эксплуатации малоэтажных жилых зданий с фундаментами глубокого заложения показала, что вспучивающиеся при замерзании грунты постепенно выталкивают такие фундаменты из земли. Чтобы нейтрализовать нежелательный эффект вспучивания при замерзании грунта, проектируют дома без подвалов на фундаментах мелкого заложения с основанием в виде песчаной подушки. При устройстве песчаной подушки грунт вынимают на глубину ниже промерзания не менее 0,2 м и засыпают выемку крупнозернистым песком с проливкой водой и с уплотнением послойно. Засыпку ведут до отметки — 0,5 м от уровня планировки участка. На полученное таким способом искусственное основание устанавливают фундаменты мелкого заложения. Когда под домом располагается грунт очень разнородный по степени вспучивания при замерзании, то приходится проектировать фундамент в виде сплошной плиты из монолитного железобетона и на песчаной подушке. В некоторых случаях оказываются эффективными свайные фундаменты, глубину заложения которых принимают значительно ниже глубины промерзания грунта, где силы бокового трения незамерзающего слоя превышают силу трения от вспучиваемого слоя. Реже на таких грунтах ставят столбчатые фундаменты из монолитного железобетона с уширением подошвы, так как изготовление их требует больших трудозатрат.
2.1.1 Ленточные фундаменты в виде сплошных стенок устанавливают по всему контуру стен. Размер подошвы фундамента определяют расчетом в зависимости от массы надземной части, материала фундамента и несущей способности грунта. Толщину его стенки определяют расчетом на прочность и в зависимости от технологических особенностей материала. Для изготовления ленточных фундаментов используют любые строительные материалы, кроме дерева.
а — на песчаной подушке; б — бутобетонный фундамент; в, г — бутовый фундамент; д — то же, с кирпичной облицовкой; е — бетонный фундамент дома с подвалом; ж — из сборных сплошных бетонных блоков;
1 — бетонная подготовка; 2 — фундаментная стена (цоколь); 3 — фундаментный стеновой блок; 4 — гидроизоляция; 5 — стена надземной части здания; 6 — бутобетон; 7 — бутовая кладка; 8 — уровень пола первого этажа (±0,00); 9 — кирпичная облицовка: 10 — пол подвала; 11 — песчаная подушка; 12 — надподвальное перекрытие; 15 — отмостка.
Чаще всего такие фундаменты устраивают под зданиями с каменными стенами (крупноблочными, кирпичными и др.). Равномерная передача ленточными фундаментами нагрузки на основание очень важна, когда на строительной площадке есть неоднородные по сжимаемости грунты, просадочные или слабые грунты с прослойками.
Ленточные и прерывистые фундаменты:
а — ленточный сборный при отсутствии подвала;
б — прерывистый сборный;
в — ленточный из бутового камня;
г — ленточный при наличии подвала и высоком уровне фунтовых вод
Монолитные ленточные фундаменты выполняют из бута, бутобетона, бетона, железобетона, крупнопористого бетона и грунтобетона.
На скальных грунтах чаще используют бутобетонные фундаменты. Их выполняют из тяжелого бетона марки 75 и выше с введением в бетон по мере возведения фундаментов бутового камня («изюма») до 30—40% объема. Этот материал лучше заполняет неровности поверхности скального основания. Стенку из бутобетона делают толщиной не менее 0,35 м в зависимости от размера камней заполнения. Бутобетонные фундаменты устраивают по щебеночной подготовке толщиной 50—100 мм, втрамбованной в грунт.
Ленты фундаментов из бутового камня отличаются меньшим расходом цемента, но имеют большую трудоемкость и материалоемкость. Из-за размера камней по стандарту минимальную ширину лент принимают не менее 0,5 м, при применении постелистого бута — плитняка толщина стенки может быть уменьшена до 0,3 м. Для бутовых фундаментов применяют тяжелые природные камни, обычно из известняка или песчаника марки не ниже 200.
Верхний обрез бутобетонных и бутовых фундаментов ввиду неточности плоскости обреза следует увеличить на 80—100 мм.
Для передачи нагрузки на большую площадь основания применяют уширение к подошве, которое в бутовых и бутобетонных монолитных фундаментах производится уступами. Высота уступа принимается не менее 300 мм для бутобетонных массивов, а для бутовых — два ряда кладки, или 350—600 мм. Отношение высоты уступа к его ширине принимают из условия исключения растягивающих напряжений в нижней части фундамента в пределах 1,25—1,75, в зависимости от давления на грунт и марки бетона или раствора. При небольших нагрузках на основание и при хороших грунтах ширину фундаментов книзу можно не увеличивать.
.Монолитные ленточные железобетонные фундаменты применяют в тех случаях, когда требуется значительное развитие ширины подошвы ленты при минимальной ее высоте. Такое решение фундаментов встречается редко. Оно может быть применено при слабых грунтах и при высоком уровне грунтовых вод, когда заглубление фундаментов экономически нецелесообразно.
Сборные ленточные фундаменты под стены сооружают из фундаментных блоков-подушек и из фундаментных стеновых блоков. Для малоэтажных зданий фундаменты выполняются из фундаментных стеновых блоков, образующих соответственно подошву и стену фундамента. Блоки изготовляют сплошными из легкого бетона или пустотелыми из тяжелого бетона (высотой 0,6 м, длиной до 2,4 м и шириной 0,3, 0,4, 0,5 и 0,6 м). Фундаментные стеновые блоки часто выполняют из более прочных материалов, чем надземные стены здания, поэтому фундаментные стены могут быть тоньше стен здания. Свес стен здания должен быть при этом не более 130 мм. Фундаментные блоки укладывают на выровненную поверхность основания при песчаных грунтах или на слой утрамбованного песка толщиной около 100 мм при прочих грунтах. Под пустотелые подушки следует делать бетонную подготовку.
Столбчатые фундаменты.
Столбчатые фундаменты устраивают в тех случаях, когда нагрузки на основание настолько малы, что давление на грунт от фундамента здания меньше нормативного давления на грунт или когда слой грунта, служащий основанием, залегает на значительной глубине (3—5 м) и применение ленточных фундаментов экономически нецелесообразно.
Для малоэтажных домов применение столбчатых фундаментов целесообразно при глубине залегания грунта основания более 2—3 м. Такие фундаменты экономичнее ленточных.
Столбчатый фундамент бутовый:
a — план фундамента; б — сечение по цоколю;
1 — бутовый столб; 2 — зазор 50 мм; 3 — отмостка;4 — гидроизоляция; 5 — рядовая перемычка; 6 — горбыль.
Состоят столбчатые фундаменты из столбов и фундаментных балок или перемычек. Столбы устанавливают под углами наружных стен, на пересечениях наружных и внутренних стен и в промежутках между ними, и под простенками с определенным шагом, который определяют расчетом в зависимости от массы здания и несущей способности грунта. Фундаментные балки или перемычки устанавливают по всему контуру стен (аналогично лентам). Они принимают на себя нагрузку от стен и передают ее на столбы.
Перемычки могут быть кирпичными с устройством армированного шва под нижним рядом кирпича или железобетонными (монолитными или сборными). Перемычки обычно применяют при пролетах до 4 м. При больших пролетах применяют железобетонные фундаментные балки (сборные или монолитные), называемые иногда рандбалками. Фундаментные балки из дерева используют только под деревянные стены. При пучинистых грунтах под перемычками и фундаментными балками оставляют свободный зазор величиной 40—50 мм с устройством подушки из песка или шлака толщиной 0,5— 0,6 м. Столбчатый фундамент сборный
железобетонный под несущие стены.
Конструктивные схемы фундаментных балок и их пропорции в зависимости от шага столбов.
а — фрагмент общего вида столбчатого фундамента;
б—е — фундаментные балки под каменные и деревянные стены; ж, и, к — фундаментные балки под деревянные стены;
1 — стена; 2 — фундаментная балка; 3 — столб; 4 — каменная стена; 5 — деревянная стена; 6 — сборная железобетонная фундаментная балка; 7 — сборные железобетонные перемычки, балочные усиленные; 8 — монолитная железобетонная балка; .9 — рядовая армокирпичная балка, 10 — армокирпичная балка со стальными каркасами в вертикальных швах кладки; 11 — деревянная балка; 12 — то же, из брусков; 13 — то же, составная из досок.
Столбы квадратного сечения в поперечнике изготовляют из сборных бетонных блоков, из монолитного бетона, красного кирпича, природного камня. Размеры столбов принимают по расчету на прочность (материала и грунта). Для малоэтажных жилых зданий размер подушки столбов не превышает 1 м, а горизонтальное сечение столба может быть равным размеру подошвы или быть меньшим. В последнем случае высоту подушки принимают не более 0,3 м. Размер сечения столбов и их шаг зависят от веса дома, материала фундамента и прочности грунта.
Каменный столбчатый фундамент:
2 — цоколь; 4 — гидроизоляция; 5 — стена надземной части здания; 11 — песчаная подушка; 13—столбчатый фундамент; 14 — фундаментные балки (перемычки); 15 — отмостка.
Под малоэтажные здания с массивными стенами обычно возводят бутобетонные столбчатые фундаменты. Размеры сечения бутобетонных столбов принимаются не менее 400 мм. Минимальные размеры столбов из бутового камня — 60×60 см, из кирпича — 51×51 см. Столбы можно армировать по высоте через каждые 25-30 см арматурной сеткой или проволокой. Под одноэтажные каркасные здания допускается ставить угловые столбы из кирпича размером 38×38 см, а промежуточные — 38×25 см.
План и сечения столбчатых фундаментов:
1 — железобетонный столб; 2 — утеплитель; 3 — песчано-шебеночная подсыпка; 4 — кирпичная стена; 5 — железобетонный ростверк; 6 — воздушная полость; 7 — отмостка; 8 — глина; 9 — насыпной грунт; 10 — уровень земли до начала строительства; 11 — материковый грунт; 12 — расчетный уровень промерзания грунта; 13 — уровень грунтовых вод в период промерзания грунта; 14 — песчаная подушка.
Деревянные столбчатые фундаменты чаще встречаются при реконструкции старых построек и могут быть использованы при строительстве деревянных домов на болотистых грунтах и на вечной мерзлоте. Проектируют их в виде тумб или столбов на лежнях и крестовинах. Тумбы устанавливали на песчаных сухих грунтах, изготовляя из дуба, осины, лиственницы и кедра диаметром не менее 0,4 м. Столбы на лежнях и крестовинах применяли на болотистых грунтах, они более долговечны из лиственницы и кедра.
Конструктивные схемы столбчатых деревянных фундаментов:
а — на тумбах; б — на лежнях; в — на крестовинах;
1 — деревянная стена; 2 — бревно фундаментной балки; 3 — тумба; 4 — брус фундаментной балки; 5 — лежень; 6 — крестовина.
2.1.3 Фундаменты на коротких сваях оказались наиболее экономичными для строительства жилых малоэтажных зданий. Такие фундаменты исключают из процесса строительства операции по земляным работам. Короткие сваи удерживаются в грунте в основном за счет сил бокового сцепления с грунтом. В районах с вечной мерзлотой свайные фундаменты удобны для устройства проветриваемых подполий, сохраняющих структуру вечной мерзлоты грунта. Для домов из дерева лучшими являются деревянные сваи диаметром 0,2. 0,3 м, которые вмораживают в скважины. Дерево препятствует передаче теплоты от помещений к мерзлоте, предупреждая опасное подтаивание грунта у сваи. В других районах для малоэтажного строительства используют короткие железобетонные забивные сваи, чаще квадратного сечения 150х150 мм, 200×200 мм, или буронабивные сваи диаметром 300, 400 мм и более. Глубину заложения коротких свай принимают не более 2,5 м.
Сваи располагают под стенами по аналогии со столбчатыми фундаментами, но с меньшим шагом, который определяют расчетом. По верху свай устраивают ростверк. Балки ростверка имеют много общего с фундаментными балками. Для их изготовления используют те же материалы.
2.1.4 Сплошную плиту фундамента под малоэтажные дома проектируют только в случаях строительства зданий на грунтах с неравномерной осадкой или вспучиванием и при высоком уровне стояния грунтовых вод (в зданиях с подвалом). Плиту выполняют из монолитного тяжелого железобетона толщиной не менее 100 мм. Толщину плиты определяют расчетом в зависимости от массы здания, прочности грунтов и расстояния между стенами. Для домов без подвала плиту фундамента устанавливают на песчаную подушку, что уменьшает неравномерность осадки грунтов. В зданиях с подвалом плита фундамента одновременно выполняет функции основания пола.
