Как мне посчитать прочность фундамента на естественном основании и на свайном в Robot Structural?
Мне очень видно как архитекторы пытаются запроектировать красивые и большие здания но почему-то никто не может ответить на вопрос: КАК ПОСЧИТАТЬ ПРОЧНОСТЬ И ДЕФОРМАЦИИ ФУНДАМЕНТА ЗДАНИЯ, МОСТА ИЛИ ПОДПОРНОЙ СТЕНКИ? Об этой очень важной стороне проектирования инженерных конструкций мне кажется незаслуженно забывают. Если фундамент здания получается не прочным то какой смысл его проектировать красиво и вообще проектировать?
Я хочу научиться проектировать фундаменты зданий, мостов и подпорных стенок в Robot Structure. Кто меня научит как это делается?
В прикреплённом архиве есть мои программы как это я делаю сейчас в Autocad. Тоже самое я хочу научиться делать в Robot Structural.

How I can count durability of the base on the natural basis and on pile in Robot Structural?
It is very visible to me as architects try запроектировать beautiful and big buildings but for some reason nobody can answer a question: HOW to COUNT DURABILITY AND DEFORMATIONS of the BASE of the BUILDING, the BRIDGE OR the RETAINING WALL? About this very important party of designing of engineering designs it seems to me незаслуженно forget. If the building base turns out not strong that what sense it to project beautifully and in general to project?
I wish to learn to project the bases of buildings, bridges and retaining walls in Robot Structure. Who will learn me as it becomes?
In the attached archive there are my programs as I do it now in Autocad. Too I wish to learn to do in Robot Structural.

Источник

Продукты Robot Structural Analysis

Не удалось извлечь оглавление

Общие правила проектирования фундаментов

Автор:

Модуль Фундаменты предназначен для геотехнического проектирования, которое в зависимости от страны базируется на требованиях геотехнических норм, на руководящих принципах или непосредственно на принципах механики грунтов. По этим причинам геотехнические правила проектирования можно разделить на следующие группы в связи с региональными (национальными) требованиями:

ACI
BS 8004:1986
CSA
DTU 13.12
EN 1997-1:2008
Fascicule 62 Titre V
PN-81/B-03020
СНиП 2.02.01-83
Польские: PN-EN 1997-1:2008/Ap2:2010.
Французские: NF P 94-261 (NF-EN 1997-1:2008/AC:2009).

Независимо от параметров геотехнического проекта модуль Фундаменты служит для выбора норм проектирования для выполняемого (реального) армирования основания фундамента. Для расчета выполняемого (реального) армирования основания фундамента можно пользоваться следующими нормами:

ACI 318/99
ACI 318/99 метрические
BAEL 91
BAEL 91 mod 99
BS 8110
CSA A23.3-94
EC 2 — Бельгийские NAD (NBN B 15-002)
EC 2 — Итальянские NAD
EHE 98
NS 3437E
PN-84/B-03264
PN-B-03264 (2002)
СНиП 2.03.01-84
CP65

Эти нормы можно использовать при расчетах армирования, расчетах продавливания и для формулирования требований к предусмотренному (реальному) армированию.

Смотрите также детальные описания правил вычислений в конкретных нормах:

Источник

Продукты Robot Structural Analysis

Не удалось извлечь оглавление

Геометрия пролета. Балки и ленточные фундаменты

Автор:

Как только в диалоговом окне Определение размеров выбрана эта вкладка, на экране появится диалоговое окно, показанное ниже.

В вышеупомянутом диалоговом окне пользователь может узнать имя активного пролета и получить общую информацию об его геометрии: Длину (если включена опция Установить длину пролета в осях, то опция Длина становится недоступной; при включенной опции Установить длину пролета в осях пользователь может изменять ширину опоры, тогда как длина пролета балки или ленточного фундамента, рассчитанная по оси балки / ленточного фундамента, не будет изменена):

для балки – параметры пролета опор (ширина и название левой и правой опор, их вид: бетонные или кирпичные, их тип: шарнирные, шарнирно подвижная опора, а для бетонных – еще и жестко закрепленная опора);
для ленточного фундамента – параметры колонн, опирающихся на ленточный фундамент (ширина и название левой и правой опор, их вид: бетонные или кирпичные).

Если в диалоговом окне Балки – дополнительные опции включена опция Учет кручения, то в вышеупомянутом диалоговом окне доступна опция Кручение не рассматривается. Если опция включена, кручение для выбранной опоры не будет рассматриваться.

При нажатии на кнопку Дополнительно открывается диалоговое окно Дополнительные опции опоры, где можно определить смещения опор (эта опция активна для балок или ленточных фундаментов, являющихся составной частью конструкции). Это позволяет смещать опору максимально на половину ее ширины (ПРИМЕЧАНИЕ:

Опция Фиксировать длину пролета в оси ( эта опция активна для балок, создаваемых прямо в модуле железобетонной балки) определяет, оказывает ли изменение ширины опоры влияние на длину шага, остается ли постоянной длина при изменении ширины.

Кроме того, модуль железобетонной балки позволяет подбирать соответствующую опцию анкеровки для нижней арматуры в наклонных балках. Она может быть выбрана при нажатии на иконку, представляющую модель анкеровки нужного стержня.

Источник

Продукты Robot Structural Analysis

Не удалось извлечь оглавление

Результаты расчета

Автор:

Результаты расчета фундамента на естественном основании или ленточного фундамента могут быть получены следующим способом:

при выборе команды меню Результаты > Эпюры;
нажатием иконки (Начало расчета);
выбором экрана Основания — результаты.

Проектирование фундамента включает:

проверку давления под фундаментом;
проверку сопротивления фундамента проскальзыванию;
проверку сопротивления опрокидыванию;
проверку сопротивления отрыву;
проверку на сейсмические воздействия (проверка фундамента на отрыв и проскальзывание);
проверку на продавливание/сдвиг;
назначение адекватного армирования фундамента и связи колонна-фундамент;
определение параметров армирования фундамента и связи колонна-фундамент;
определение общего расхода бетона, опалубки и арматуры.

Результирующая компоновка позволяет представлять напряжения на сторонах и под блочным фундаментом. Для показа этих результатов необходимо выбрать опцию Подстилающий бетон / Блочный фундамент.

Для блочного фундамента будут оценены следующие напряжения (см. рисунок ниже):

σ 1 — верхнее боковое напряжение;

σ 3 — нижнее боковое напряжение;

σ 2 – напряжение под фундаментным блоком с правой стороны;

σ 2 — напряжение под фундаментным блоком с левой стороны;

H 0 – высота грунта, измеренная от верха блочного фундамента, для которого напряжение рассчитываться не будет (она не учитывается при расчете).

При расчете отдельного фундамента на подстилающем бетоне / блочного фундамента проверяются следующие условия:

для отдельного фундамента: несущая устойчивость на опрокидывание;
для контакта между отдельным фундаментом подстилающим бетоном / блочным фундаментом: отрыв (поверхности контакта);
для подстилающего бетона / блочного фундамента: несущая способность для направлений X / Y, боковая несущая способность для направлений X / Y.

Если между отдельным фундаментом и подстилающим бетоном / блочным фундаментом создаются штыри, то условие проскальзывания не проверяется.

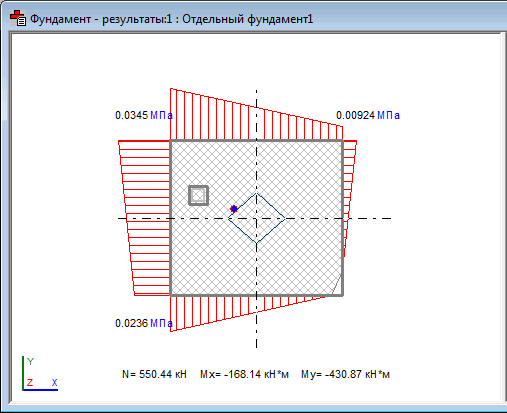

Как только начинается расчет фундамента на естественном основании или ленточного фундамента, по умолчанию включается графический экран Фундамент — результаты. Экран разделен на две части: графическое окно просмотра с изображением фундамента на естественном основании или ленточного фундамента (полученные результаты представлены графически) и диалоговое окно Фундамент результаты.

Дополнительно результаты расчета могут быть представлены в текстовой форме при активизации пояснительной записки к расчету (опция Результаты/Пояснительная записка).

В случае проектирования фундамента на графическом экране могут быть представлены следующие значения:

проекция фундамента на плоскость XY (вид на фундамент сверху) с видом позиции стакана;
график напряжений в грунте под фундаментом и значения напряжений в углах основания;
центр;
показанный зеленым контур, принимаемый во внимание при расчете фундамента на продавливание и сдвиг.

Для представления напряженного состояния под фундаментом программа показывает также силы и моменты, действующие непосредственно в точках контакта фундамента и грунта.

При проектировании ленточного фундамента в графическом окне просмотра представлены только поперечное сечение фундамента и график напряжений в грунте под фундаментом.

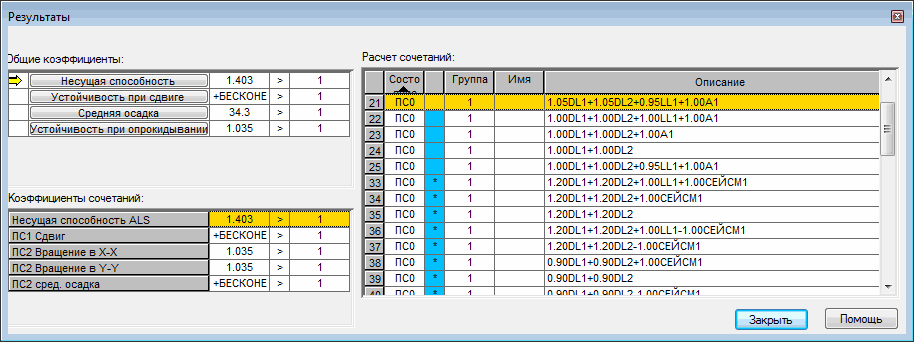

Результаты расчета в числах представлены в диалоговом окне Фундаменты – Результаты.

В поле Комбинации проекта представлен список всех внешних комбинаций нагрузок (внешние нагрузки – это нагрузки, приложенные к столбчатому фундаменту или к верхней поверхности фундамента), для которых была проведена проверка спроектированного фундамента на естественном основании или ленточного фундамента В этом поле дана следующая информация: тип комбинации (ПС1, ПС2), группа нагрузок, а также номер нагрузки, умноженной на соответствующий коэффициент. Комбинации, отмеченные звездочкой относятся к комбинациям которые используются для расчетов железобетона (арматура, штамповка и т. д.); комбинации без звездочки относятся к комбинациям. которые используются для расчетов почвы (несущая способность почвы , стабильности для опрокидывания, и так далее). Значения сил и моментов, в том числе собственный вес фундаместа показаны под изображением распределения напряжений в диалоговом окне Фундаменты — Результаты.

Список всех коэффициентов надежности для активных комбинаций нагрузок (подсвеченных в поле Комбинации проекта) представлен в поле Коэффициенты комбинации. Все проверенные комбинации для активных комбинаций проекта показаны в этом поле. Описание содержит: тип комбинации, для которого проведена проверка, и реальную величину коэффициента по отношению к его предельному значению. Псоле нажатия на один из коэффициентов, появится изображение распределения нагружки для этого коэффициента.

Если значение коэффициента выражено символом INF (неопределенный), это означает, что это условие не используется при проектировании фундамента на естественном основании или ленточного фундамента. Используемые нагрузки не приводят к вращению естественного основания или ленточного фундамента.

В поле Общие коэффициенты располагаются шесть кнопок: Грузоподъемность, Поверхность контакта, Сопротивление проскальзыванию, Сопротивление опрокидыванию, Средняя осадка грунта и Сопротивление продавливанию и сдвигу. Наиболее неблагоприятные коэффициенты для соответствующих типов проверки фундаментов представлены в полях, расположенных справа от кнопок. В результате нажатия на соответствующие кнопки подсвечиваются комбинации, для которых в поле Комбинации проекта был получен представленный коэффициент запаса.

Если какое-либо из условий проверки фундамента не выполняется, то оно изображается красным цветом. Если выключен один из типов проверки фундамента (диалоговое окно Геотехнические опции), например, выключена проверка на опрокидывание фундамента, то поле, в котором представлен общий коэффициент запаса на опрокидывание, окрашено в серый цвет. Этот коэффициент запаса будет рассчитан и представлен в соответствующем поле, но уже в процессе расчета; пользователь не будет предупрежден о том, что условие устойчивости фундамента на опрокидывание может не выполняться.

Источник

Продукты Robot Structural Analysis

Автор:

В основе расчета фундамента на естественном основании с двумя колоннами лежат следующие предположения:

допускается расчет только таких прямоугольных фундаментов, у которых прямая линия, проходящая через точки оси стакана, параллельна краю фундамента;
при расчете фундамента в грунтовой среде фундамент рассматривается как абсолютно жесткий, в то время как среда предполагается линейно упругой; предполагается, что напряжения в упругой среде могут быть описаны посредством плоскости (смотрите рисунок внизу);

в статическом расчете фундамент рассчитывается как однопролетная балка с консолями, опирающаяся на колонны и нагруженная давлением грунта (смотрите рисунок); расчеты осуществляются независимо для двух направлений;

работа фундамента как плиты в расчете не учитывается;
фундамент проектируется по максимальному моменту в пролете балки или над опорами; эти моменты рассчитываются с учетом ширины опоры; армирование подошвы зависит от того, возникают или нет растягивающие напряжения в нижних волокнах балки (смотрите диалоговое окно Шаблоны армирования).

Если выше перечисленные принципы расчета соблюдены, фундамент с двумя колоннами будет удовлетворять следующим требованиям:

Толщина фундамента будет достаточно большой по отношению к его размерам, что позволяет пользователю считать элемент недеформируемым. Для элементов с малой толщиной, у которых деформация больше, чем 0.5% длины элемента, полученное решение может не отражать реальной работы элемента; для расчета таких элементов программа ROBOT использует модуль Проектирование ленточного фундамента.
Отношение длины фундамента к ширине не будет меньше двух; это касается, в основном, фундаментов с большими размерами и относительно малой жесткостью; в таких элементах эффекты, связанные с работой элемента как плиты, могут привести к завышению или занижению моментов в каждом из элементов, рассчитанных независимо в обоих направлениях.
