Библиотека семейств Revit

Конструкции, мебель и антураж для скачивания

Анна Квятковская, Анна Грехова

Время чтения: 9 мин

Перед запуском курсов и интенсивов по Revit делимся коллекцией семейств и списком полезных онлайн-библиотек, которые собрали преподаватели Софт Культуры.

Подробнее о том, что такое семейства в Revit и для чего они нужны, мы рассказывали в Словаре.

Библиотека семейств от Софт Культуры

Коллекция семейств поможет быстро наполнить модель необходимыми элементами и детализировать чертежи, не выискивая разные объекты по отдельности.

Семейства в архиве разделены по категориям:

→ Антураж и стаффаж: фигуры людей и животных, растения, мелкие предметы.

→ Витражные панели (включая импосты).

→ Двери (включая проёмы и ворота).

→ Конструкции: колонны, стены, профили, мосты, балюстрады.

→ Лестницы и лифты.

→ Мебель для дома, офиса, магазина и больницы.

→ 2D-обозначения: антураж и стаффаж, детали интерьера, листы.

→ Оборудование: канализация, противопожарные системы, радиаторы, компьютеры.

→ Освещение: уличное и интерьерное.

→ Специальные компоненты: автоклавы, рефрижераторы, скамейки, вендинговые автоматы.

Другие библиотеки семейств

Семейства также можно найти в свободном доступе на разных сайтах, но важно проверить их перед использованием: внимательно просмотреть параметры и удалить лишние, проверить, как настроено отображение семейства при разных уровнях детализации, убедиться, что в семействе нет скрытых элементов и настроить категорию при необходимости. Ниже список бесплатных ресурсов для скачивания семейств.

bimstore

Библиотека семейств с хорошим дизайном и большой коллекцией для скачивания, которой удобно пользоваться.

Семейства на сайте можно отсортировать по производителям или по коллекциям — их предлагают сами создатели и делят модели по функциям (фасады, конструкции, торговое оборудование, мебель) и стилям (тут деление очень неравномерное — от ретро-мебели до «Звёздных войн»).

Archiproducts

Сайт с подборкой отделочных материалов, мебели и светильников, на котором есть отдельная вкладка «BIM» — оттуда можно скачивать файлы для Revit, AutoCAD и 3ds Max. Подборка особенно пригодится тем, кто работает с интерьерами.

Modlar

Ещё один сайт-подборка с материалами и мебелью — больше тысячи BIM-моделей для скачивания находятся в разделе «Products».

Чтобы скачивать семейства, на сайте нужно зарегистрироваться, сохранить нужные семейства в персональный профиль, и уже оттуда скачать.

BIM object

Крупная библиотека объектов , которая содержит модели не только для Revit, но и для ArchiCAD, Rhino и SketchUp. BIM-модели можно отсортировать по функциям или по брендам-производителям.

Недавно сайт обновил интерфейс — если вы ещё не видели его, не удивляйтесь.

NBS National BIM Library

Крупная британская библиотека BIM-объектов, в которой есть не только отдельные элементы, но и пироги стен, перемычки над проёмами и другие строительные узлы. Библиотека включает не только семейства для Revit, но и объекты для ArchiCAD, Vectorworks, IFC и AECOsim — хотя некоторые элементы существуют только в версии для Revit.

Кроме самого каталога с моделями на сайте есть плагин, позволяющий загружать семейства в Revit сразу через интерфейс программы.

UL Design Studio

Сайт американской компании USG, производящей строительные материалы. Сайт включает большую коллекцию детализированных узлов и пирогов стен для работы в CAD и BIM.

Gradas

Сайт российского производителя навесных панелей, в BIM-библиотеке которого можно скачать 22 семейства объёмных панелей, библиотеку материалов, а также скрипты Dynamo для рандомизации раскладки кассет и формирования спецификаций.

Скачать библиотеку можно только целиком — для этого нужно оставить заявку на сайте.

SpecifiedBy

Библиотека с BIM-моделями конструктивных элементов, строительных материалов и мебели, в которой объекты рассортированы не только по категориям семейств и компаниям-производителям, но и по специфическим параметрам для каждого из семейств — габаритам, толщине покрытий, материалам.

Элементы можно сравнивать между собой, а чтобы скачать нужный, необходимо зайти на его страницу.

BIM&CO

Большая библиотека конструкций, мебели и оборудования от реальных производителей. Библиотеку также активно наполняют пользователи, так что если у вас есть модели, которыми вы готовы поделиться — не стесняйтесь.

Кроме самих семейств в разделе «Resources» можно скачать видеоуроки по созданию собственных библиотек.

BIMACAD.PRO

Библиотека от Академии BIM, в которой все материалы разделены по категориям: «Архитектура», «Конструкции», «Инженерные сети» и «Типовые решения». Также на сайте можно скачать специальный плагин, чтобы работать с онлайн-библиотекой напрямую из интерфейса Revit.

Concora Library

Библиотека объектов от производителей строительных материалов, сантехнического оборудования и мебели, в которой можно найти модели не только для BIM и CAD, но и для SketchUp и 3ds Max.

Источник

ТОП-3 ресурса для загрузки семейств Revit

• Главная
• Уроки Revit
• ТОП-3 ресурса для загрузки семейств Revit

Уроки Revit

Как правило, в развитых организациях, где есть bim-департамент, этой задачей занимается bim-мастер, используя параметры из файла общих параметров, что позволяет использовать одни и те же семейства в разных проектах. Но чаще всего ситуация складывается таким образом, что созданием семейств занимаются сами проектировщики, у которых нет времени и должного опыта разработки семейств. В таком случае, на первых порах, им легче использовать ресурсы с семействами, которые есть в открытом доступе, чтобы сэкономить время и заниматься непосредственно проектированием.

Сегодня познакомимся с тремя основными проверенными ресурсами для загрузки семейств, которые заслуживают вашего внимания.

Критериями отбора были следующие параметры:

• функции фильтрации;
• возможность выбора версии Revit и загрузки семейства сразу в проект;
• предварительный просмотр.

На платформе имеется более 400 000 параметризированных объектов у более 1000 производителей. По ссылке можете скачать английскую версию приложения для Revit из Autodesk Store.

В окне Revit интерфейс приложения отображается отдельной вкладкой и выглядит интуитивно понятным.

Первым делом, нужно зарегистрироваться, чтобы получить доступ к ресурсу.

Приложение закрывает практически все потребности пользователя по поиску семейств: возможность фильтрации по категориям, брендам, форматам файлов и даже регионам, просмотр объектов в 3D прямо на сайте, полная информация о технических характеристиках.

В Revit подгружается сначала 2015-16 версия семейства, после чего автоматически обновляется до вашей версии, если таковая имеется в библиотеке BimObject.

Это национальная BIM библиотека Великобритании, поэтому все объекты соответствуют международному стандарту NBS BIM. Плагин на английском языке для Revit можно скачать также по ссылке в Autodesk Store.

Как и в предыдущей библиотеке для загрузки семейств необходимо пройти регистрацию. После этого в приложении становится доступна фильтрация объектов по названию и производителю, однако полноценного предпросмотра не предусмотрено. Чтобы разобрать внешний вид семейства, его придется загружать в проект. Грузятся объекты тоже в 2016 версии Revit, кроме того NBS плагин предлагает загрузить параметры по стандарту BIM NBS для любой категории объекта, что является полезной функцией для тех, кто создает семейства.

Работу с приложением по-прежнему стоит начинать с регистрации, чтобы иметь возможность загружать семейства в проект. Плагин доступен для версии Revit 2016-2020. На этот ресурс точно стоит обратить внимание, так как он позиционируется, как первая российская библиотека BIM.

В июле 2020 года они анонсировали запуск сервиса, позволяющего искать продукцию по параметрам. Подробнее о «Мастере Спецификаций».

Выбирайте, исходя из своих потребностей, наиболее удобный ресурс по загрузке семейств в Revit. Но помните, лучше научиться создавать умные семейства самостоятельно и не загромождать проект чужими параметрами.

Источник

Библиотека материалов Revit

Библиотека насчитывает более 250 строительных материалов, которые используются для создания многослойных конструкций (систем) ТехноНИКОЛЬ.

Расширение файла библиотеки «*adsklib».

Для удобства поиска материалов, библиотека разделена на категории:

Наименования материалов содержат префикс «TN» (для группировки в списке материалов проекта, в который будут добавлены).

Далее следует шифр категории (класса) материала:

• TPR (ThermalProofing) – Теплоизоляция;
• SPR (SoundProofing) – Звукоизоляция;
• PRI (Primer) — Праймер, мастика, краска, герметик, клей, taikor;
• WPR (WaterProofing) – Гидроизоляция;
• VPR (VapourProofing) – Пароизоляция;
• SPL (SeparatingLayer) — Разделительный слой, защитный слой;
• FPR (Fire Proofing) – Огнезащита;
• FIN (Finish) — Финишное покрытие, отделка;
• (А) — архитектурные материалы.

Материалам заданы основные параметры:

Что бы открыть файл библиотеки, запустите рабочий проект в revit, выберите «Материалы» на вкладке «Управление»:

В открывшемся окне «Диспетчер материалов» нажмите на выпадающий список

и выберите меню «Открыть существующую библиотеку».

Далее, указываем путь к папке с файлом:

Добавление материалов из библиотеки в проект выполняется с помощью кнопок

Источник

Продукты Revit

Не удалось извлечь оглавление

О библиотеке материалов

Автор:

Библиотека материалов — это набор материалов и связанных наборов характеристик. Некоторые библиотеки поставляются корпорацией Autodesk, а некоторые создаются пользователями. Библиотеки можно создавать для упорядочивания материалов.

Можно также предоставить общий доступ к библиотекам другим пользователям рабочей группы и использовать одни и те же библиотеки в Autodesk Inventor и AutoCAD, чтобы обеспечить унификацию применяемых материалов.

Библиотеки, поставляемые корпорацией Autodesk, заблокированы, на что указывает значок блокировки. Материалы в заблокированной библиотеке невозможно перезаписать или удалить. Материалы из заблокированной библиотеки можно копировать в незаблокированные пользовательские библиотеки, в которых материалы можно перезаписывать или удалять. На рисунке библиотека AB Project Materials является незаблокированной пользовательской библиотекой.

Библиотеки можно разбивать, добавляя категории и перемещая материалы в категории. Библиотеки, поставляемые Autodesk, содержат большое число категорий материалов, сгруппированных по типу, например, «Бетон», «Металл» и «Стекло». Пользовательские библиотеки и категории могут отражать различные способы организации, например, по именам проектов или частоте использования. На рисунке библиотека AB Project Materials содержит категорию «Конструкция».

Для работы с библиотеками откройте Диспетчер материалов с помощью вкладки «Управление» панель «Параметры» «Материалы».

Панель инструментов Диспетчера материалов. С помощью этой панели можно получить доступ к элементам управления для управления библиотеками, создания новых или копирования существующих материалов и открытия/закрытия Диспетчера объектов.

Область	Функция
1	Кнопка отображения/скрытия панели библиотек и меню параметров материалов проекта. Эти две кнопки позволяют изменять вид материалов проекта и панели библиотек в окне Диспетчера материалов. Нажмите кнопку «Показать/скрыть панель библиотек» для отображения или скрытия панели библиотек. Скрыть панель библиотек можно в случаях, когда требуется больше места для просмотра материалов проекта. Используйте пункты меню параметров материалов проекта для фильтрации материалов, отображаемых в списке материалов проекта.
2	Список материалов проекта. В этом списке отображаются материалы для текущего проекта, вне зависимости от того, применены ли они к объектам. Щелкните материал в списке правой кнопкой мыши, чтобы вызвать меню общих задач, таких как переименование, копирование или добавление в библиотеку.
3	Кнопка отображения/скрытия библиотеки и меню параметров библиотеки . Эти две кнопки позволяют изменять способ отображения библиотек и материалов в окне Диспетчера материалов. Нажмите кнопку «Показать/скрыть панель библиотек» для скрытия или отображения дерева библиотек. Скрыть дерево библиотек можно в случаях, когда требуется больше места для просмотра материалов библиотеки. Используйте пункты меню параметров библиотеки для фильтрации материалов, отображаемых в списке материалов библиотеки.
4	Список библиотек. В этом списке отображаются открытые библиотеки и категории (классы) в библиотеках.
5	Список материалов в библиотеке. В этом списке отображаются материалы в библиотеке или категории (классе), которые были выбраны в списке библиотек.
6
7	При выборе материала в списке библиотек (левая панель) на правой панели отображаются вкладки (наборы характеристик), связанные с этим материалом. Перейдите на вкладку (например, «Идентификация» или «Внешний вид»), чтобы просмотреть свойства и объекты материала. При просмотре материалов в библиотеках свойства доступны только для чтения.

Общие задачи Диспетчера материалов

Для добавления материала в текущий проект сначала найдите материал в существующей библиотеке, а затем воспользуйтесь одним из следующих способов:

• Дважды щелкните материал в списке библиотеки.
• Перетащите материал из списка библиотеки в список материалов проекта.
• Щелкните материал правой кнопкой мыши и выберите «Добавить в» «Материалы документа».

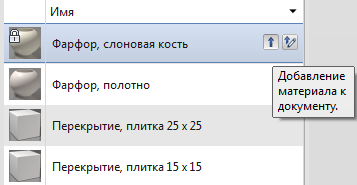

• Выберите материал в списке библиотеки, а затем нажмите кнопку «Добавить», расположенную справа от материала.

Для копирования материала в библиотеку используйте один из следующих способов:

• Перетащите материал в библиотеку.
• Щелкните материал правой кнопкой мыши и выберите «Добавить в» .

При копировании материала в библиотеку, в которой существует другой материал с таким же именем, программа предложит перезаписать версию в целевой папке или сохранить оба материала. Если сохраняются оба материала, то к имени копируемого материала добавляется номер, например «Фарфор, слоновая кость (2)».
