Буронабивной фундамент или винтовые сваи

Что лучше: буронабивные или винтовые сваи?

Свайные фундаменты сегодня часто используют в строительстве как надежное основание практически для любого вида грунта. Самые распространенные фундаменты из свай — это винтовой и буронабивной. Несмотря на схожесть их конструкции, у каждого вида есть свои особенности. Какой лучше выбрать в зависимости от разновидности грунта и характеристик будущего здания, рассмотрим в этой статье.

Характеристики и преимущества винтовых свай

Винтовая свая представляет собой полую трубу, на конце которой находится наконечник с лопастями необходимый для быстрого закручивания опоры в землю без использования специальной техники. Винтовые опоры идеально подходят для устройства фундамента в сложном грунте и строительства легких малоэтажных домов.

Достоинства винтовых свай

• легкий монтаж, в любое время года;
• быстрая установка фундамента и дальнейшего строительства здания;
• небольшая стоимость: свайно-винтовой фундамент обходится минимум на 30% дешевле стандартного ленточного;
• долговечность: при правильном монтаже, использовании качественных изделий и бетонирования такой фундамент может простоять 50-70 лет.

Недостатки: не выдерживают сильных нагрузок, срок службы зависит от качества свай и соблюдения технологии устройства фундамента.

Особенности буронабивных опор

Буронабивные сваи представляют собой застывшие бетонные опоры, которые изготавливают обычно прямо на стройке. Для изготовления такого фундамента делают скважины глубиной от 2 до 15 метров с помощью буровой установки, низ засыпают щебнем, в отверстие вставляют обсадные трубы или погружают полиэтилен, опускают арматуру и заливают бетон. Для объединения опор используется общий монолитный или висячий ростверк (при пучинистом грунте).

Преимущества буронабивных свай

• высокая несущая способность (в несколько раз выше, чем у винтовых опор);
• самостоятельный выбор диаметра свай в зависимости от нагрузки на фундамент;
• устойчивость к коррозии: не ржавеют, не разрушаются со временем, не подвержены влиянию активной и агрессивной среды;
• долгий срок службы: не менее 100 лет.

Есть свои недостатки: высокая стоимость, трудозатратные строительные работы (нужна профессиональная помощь опытных строителей и аренда спецтехники) и необходимость остановки строительства до полного застывания бетонных опор (около месяца).

Что лучше выбрать: свайно-винтовое или буронабивное основание

Чтобы сделать правильный выбор, необходимо учесть функциональное предназначение и материал строящегося объекта. Каждый вариант применяется при определенном строительстве: для небольших и легких сооружений (деревянных домов из бруса или бревна, каркасно-щитовых, фахверковых, а также из пеноблока и газобетона) подходят винтовые опоры, а для тяжелых строений (большие деревянные строения, кирпичные или монолитные дома)— массивные и надежные буронабивные.

Еще один важный момент — это тип почвы. Для буронабивных свай подходит практически любой грунт, но предпочтительнее плотный и устойчивый, винтовые используют при заболоченной территории, на участках с «плывунами» и высоким уровнем грунтовых вод (единственное ограничение — защелочные грунты).

Заказать свайно-винтовой или буронабивной фундамент можно под ключ!

Команда «Фундамент СПб-24» качественно и оперативно выполнит работы по возведению фундамента. Доверьтесь профессионалам!

Источник

Что лучше: винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Статья расскажет о том, какие сваи используются при устройстве свайных оснований, а также о том, что лучше: винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки).

Свайный фундамент – это комплекс свай, объединенных ростверком в единую конструкцию, передающую нагрузки от здания/сооружения на основание.

Под общим названием «свайные фундаменты» объединены несколько разных конструкций оснований, в каждой из которых используется определенный вид свай.

По способу заглубления:

Забивные или вдавливаемые (железобетонные, деревянные, стальные). Погружаются без разбуривания или в лидерные скважины с помощью молотов, вибропогружателей и др.

Сваи-оболочки (железобетонные). Погружаются с выемкой грунта из их полости. Частично или полностью заполняются бетонной смесью.

Набивные (бетонные, железобетонные). Устраиваются в грунте: бетонная смесь укладывается в скважины, образованные путем отжатия грунта.

Буровые (железобетонные). Устраиваются в грунте: в пробуренные скважины заливается бетонная смесь.

Винтовые (стальные). Состоят из металлической винтовой лопасти и трубчатого металлического ствола со значительно меньшей площадью поперечного сечения. Устанавливаются методом завинчивания в сочетании с вдавливанием.

По условиям взаимодействия с грунтом:

• сваи-стойки – передают нагрузку на малосжимаемые слои грунта под нижним торцом;
• висячие (сваи трения) – опираются на сжимаемые грунты и передают нагрузку боковой поверхностью и нижним торцом.

Свайные основания особенно подходят для участков, представленных значительной толщей слабых грунтов, и участков с высоким уровнем грунтовых вод, так как позволяют перенести нагрузку от здания/сооружения на более глубокие слои с достаточной несущей способностью.

В то же время строительство свайного фундамента с применением бетона – это сложный процесс, который требует выполнения большого комплекса работ, проконтролировать качество которых бывает затруднительно. Опять же требуется привлечение спецтехники, аренда которой в некоторых случаях может привести к удорожанию строительства.

Информацию о сравнении характеристик и стоимости свайно-винтовых и бетонных фундаментов можно найти в статье «7 мифов о бетонном фундаменте».

Для примера рассмотрим расчет и монтаж забивных железобетонных свай малого сечения.

Установка забивных железобетонных свай

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

• для пригруженных сооружений – 3 м;
• для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.п.

Источник

Буронабивные сваи или винтовые — что лучше?

Сегодня для строительства различных по назначению зданий часто используют свайные фундаменты. Их главное достоинство заключается в возможности создания надежного основания практически на любом грунте, на сыпучих почвах, на участках рядом с водоемами и со сложным рельефом.

Существует несколько видов свайных фундаментов, но самые востребованные – винтовой и буронабивной. Учитывая схожесть их конструкции, собственники часто не знают что выбрать, буронабивные сваи или винтовые, что лучше, какие подойдут для строительства, с учетом индивидуальных особенностей участка и будущего строения.

Характеристики буронабивных опор

БНС по сути не являются сваями, это застывшие бетонные опоры, изготавливаемые обычно прямо на стройплощадке. Обустройство фундамента с их помощью предполагает разработку проектной документации, в соответствии с которой на участке буровыми установками делают скважины глубиной от 2-3 до 15 метров.

Низ подготовленной шахты заполняется щебнем, затем в них погружают обсадные трубы или полиэтилен, заполняют арматурой диаметром до 15 мм. После этого каждую скважину заливают бетонным раствором и уплотняют его, выталкивая воздушные пузырьки.

К достоинствам БНС относят:

Высокую несущую способность. Они могут выдерживать намного большую нагрузку, чем винтовые опоры.

Возможность самостоятельного выбора диаметра. Собственник сам решает, на каких именно сваях будет стоять его дом. Ограничений в их диаметре не существует.

Устойчивость. Бетонным конструкциям не страшны внешние воздействия, они защищены от коррозийных процессов, а потому долго сохраняют исходные технические характеристики.

Недостатков у буронабивных свай тоже достаточно. Главные из них – это высокая стоимость и трудозатратность необходимых строительных работ. Кроме того, чтобы продолжить возведение здания придется ждать полного застывания бетонного раствора, что может продолжаться в течение 3-4 недель.

Винтовые опорные конструкции

Винтовая опора – это полая труба, на конце которой располагается наконечник с лопастями, обеспечивающими возможность быстрого закручивания изделия в землю на расчетную глубину. Преимущества свай:

• Простейший монтаж. Создать фундамент для строительства с их помощью можно самостоятельно, трубы легко завинчиваются в землю, но требуют постоянного контроля вертикальности расположения.
• Стоимость. Отличаются минимальной ценой и позволяют существенно экономить при строительстве.
• Долговечность. В зависимости от используемых материалов, технологий и средств защиты от коррозийных процессов, могут сохранять свои технические и эксплуатационные характеристики на протяжении 50-200 лет.
• Быстрота установки. На завинчивание всех свай фундамента небольшого дома обычно уходит не более 1-2 дней. После установки не нужно ждать застывания бетона.
• Всесезонность. Допускается выполнение строительства в любое время года, в том числе зимой и при выпадении осадков.

Конечно, винтовые сваи не могут выдерживать столь же сильные нагрузки, как буронабивные, однако даже их вполне достаточно для возведения большинства строений. Они идеально подходят для обустройства фундамента в условиях сложного грунта и являются лучшим решением для возведения легких малоэтажных частных домов.

Источник

Буронабивной фундамент или винтовые сваи

Благодаря современному буровому оборудованию появляется возможность строить надежные свайные фундаменты или опорные конструкции почти на любых грунтах. Однако, не всегда владельцу достается ровный участок и какой вид свай наиболее оптимален, к примеру, если речь идет об уклонной земле или грунте, сложенном из нестабильных пород?

В последнее время немалым спросом в таких ситуациях пользуются сваи винтового и буронабивного типа. В этой статье мы их сравним и ответим на вопрос: «что лучше: винтовые сваи или буронабивные?».

Чтобы возвести сооружение на участке, отличающимся сложными геологическими условиями (слабая или пучинистая почва, наличие сильного уклона или участка, где грунтовые воды высоко пролегают) требуется применять те способы, которые будут не только практичными, но и эффективными с экономической точки зрения.

Наиболее современным и малозатратным способом, который позволяет возводить фундамент на проблемном участке – установить набивные сваи, объединенные одним ростверком.

Достоинством такого фундамента является его высокая несущая способность. Так что полученное основание может использоваться в качестве надежной опоры, причем дом может быть любым – деревянным (брус или СИП-панели) или тяжелым, построенным из кирпича.

Положительные стороны фундамента из винтовых свай

• не понадобится вынимать грунт и создавать котлован, что требует не только финансов, но и свободного времени;
• работы выполняются с высокой скоростью (скважина бурится при помощи современного оборудования);
• доступность;
• на участке не будет видоизменен ландшафт;
• если территория сложена из малосвязного грунта и имеет низкую несущую способность – на ней при помощи описываемой технологии можно возвести надежную опору;
• сваи могут быть установлены в любое время года;
• даже если на участке имеется сильный уклон – это не будет ограничением для строительства;
• постройка дает минимальную усадку;
• слабая порода в процессе монтажа свай получает дополнительное армирование;
• если будут грамотно рассчитаны основания, то достигается высокий уровень надежности;
• оптимально подходит для заболоченной территории, участка с «плывунами» и высокоуровневыми грунтовыми водами.

Современный рынок может предложить потребителю не только винтовые металлические сваи, но и буронабивные элементы, которые изготавливаются из железобетона. Каждый вариант находит применение при определенном типе строительства.

Какие сваи лучше – винтовые или буронабивные? Рассмотрим этот вопрос ниже.

Мы предоставляем заказчикам любые услуги по устройству буронабивных свай

Наш опыт работы — более 10 лет.

Особенности буронабивных свай

Буронабивной свайный элемент является монолитным столбом, для изготовления которого используется тяжелый бетон. Производят такие сваи следующим образом: пробуривают скважины и непрерывно их заливают бетоном.

Зачастую, при обустройстве такого фундамента, между сваями предполагается шаг в 2.5 метра. В случае, если возводится особо крупный объект, сваи могут располагаться кустовидным образом.

Для объединения оголовков свай используется общий монолитный ростверк. Если строительство осуществляется на пучинистом грунте, то создают висячий ростверк (то есть предполагается зазор над землей).

Для усиления тела сваи, как правило, применяется специальный металлический каркас из арматуры.

Одним словом, пробуривают скважину, в нее опускают каркас, заливают бетоном и обрабатывают при помощи вибрационной техники (устраняются воздушные карманы).

В пользу буронабивных элементов играют следующие факторы: им не страшна влага и химические агенты, могут похвастаться высокой несущей способностью и дают возможность сэкономить немало средств непосредственно на обустройстве котлованов. Чтобы создавать такие сваи необходимо использование современного бурового оборудования, которое никоим образом не воздействует на окружающие объекты.

Таким образом буронабивная технология более щадящая, по сравнению с монтажом набивных элементов, когда необходимо применять сваебойную технику.

Если требуется монтаж не длинных свай, то можно обойтись использованием компактной буровой установки, особенность которой заключается в работоспособности в ограниченных пространствах (к примеру, между коттеджами, хоз.постройками или ландшафтными объектами).

Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»

Устройство буроинъекционных свай при строительстве свиноводческого комплекса

Фотоотчет установки шпунтового ограждения при строительстве жилого дома

Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи

Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве

Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки

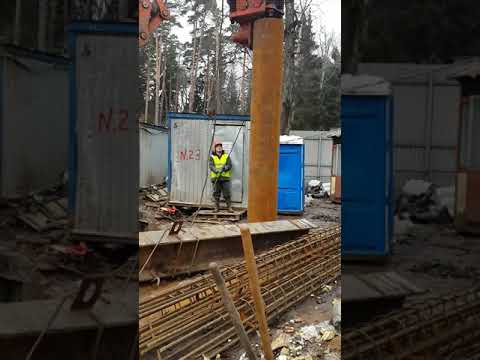

Как устанавливаются буронабивные сваи

Различают три способа, которые напрямую зависят от особенностей геологических условий территории:

Сухой способ

Актуален для твердоглинистого, тугопластичного или полутвердого грунта, то есть в тех случаях, когда не требуется укреплять стенки скважины. Саму скважины пробуривают шнековой колонной или ковшовым буром. Если это требуется, нижнюю точку скважины расширяют специально предназначенными для этих целей инструментами.

Для бетонирования применяется опалубка (бетонолитные трубы), которую извлекают в процессе наполнения скважины бетоном. На последнем этапе бетонирования голову ствола формируют таким образом, чтобы зимой ее можно было утеплить.

С использованием глинистого раствора

Данный способ актуален в случае с неустойчивым обводненным грунтом. Его основа сводится к тому, что создается гидростатическое давление раствора, а это дает возможность не использовать опалубку.

Готовят такой вид раствора непосредственно на строительной площадке с использованием бентонитовой глины, после чего его подают в скважину посредством специального шланга. После этого в скважину необходимо установить каркас и залить его бетоном.

Под воздействием бетона со скважины вытисняется весь раствор, а уже после этого можно вынимать бетонолитую трубу.

С обсадной трубой

Любые гидрогеологические условия дают возможность использования этого метода. Для погружения труб задействуется гидродомкрат, способ забивки или вибропогружение. Для их стыкования применяют сварку или особые замки.

Для бурения скважины может быть применен ударный или вращательный способ. Саму скважину у основания можно расширить при необходимости, для чего применяют взрывной способ.

Итак, среди положительных сторон буронабивной технологии можно выделить следующие:

• уменьшается неравномерность осадок, что делает сооружение более надежным;
• сокращается объем работ, связанных с подготовкой земли и бетона;
• основанием могут использоваться малоподвижные грунты, расположенные на большой глубине;
• среднестатистический гражданин может себе позволить подобный тип фундамента за счет его доступности;
• одна свая, если сравнивать с забивными элементами, способна выдерживать большие нагрузки;
• возможность установки свай большого диаметра;
• погодные условия никак не отражаются на обустройстве фундамента;
• требуется меньше транспорта и оборудования;
• отсутствие динамических воздействия на почву и строения, расположенных около объекта строительства.

Винтовые или буронабивные сваи? Сравнивая эти две технологии, лучше предпочесть последний вариант, так как он дает возможность возводить сооружения на любом грунте, при этом требуется меньше затрат, а ландшафт остается нетронутым.

Особенности несущей способности буронабивных свай

Несущая способность таких элементов обуславливается в первую очередь тем, что надежно укрепляются стенки скважины, то есть укрепляется грунт путем цементации. Помимо этого, несущая способность также зависит от того, каким образом армированы сваи (при должном умении, данные элементы способны испытывать высокие нагрузки) и каков их диаметр.
Стоит отметить, что при применении буронабивных технологий нет возможности рассчитать несущую способность опор (в одинаковых условиях геологии и при одном типе свай этот показатель может разниться).

В наше время чаще всего применяются сваи с несущей способностью от 200 до 400 тонн. Однако, современные технологии постоянно развиваются и уже появляются сваи, имеющие данный показатель порядка 600 тонн.

Буронабивной фундамент или винтовые сваи – многие строители продолжают выбирать между этими двумя способами, причем каждый из них имеет как положительные, так и отрицательные стороны. В целом, необходимо отталкиваться от геологических условий территории, чтобы принять грамотный выбор, который позволит возвести надежное основание для любого сооружения.

Предложения от ПСК «Основания и фундаменты»

Мы выполняем все виды работ по устройству буронабивных свай во многих регионах России.

Предоставляем следующие услуги:

• первичная геологическая и гидрогеологическая оценка участка работ;
• испытания грунтов/свай;
• исследование возможных последствий строительства, воздействий на ландшафт и уже существующие сооружения;
• проектирование;
• оформление технической документации;
• составление сметы;
• монтаж ограждений из буросекущих и шпунтовых свай, устройство форшахт, лидерное бурение;
• дополнительное укрепление готовых стенок;
• монтаж ростверков;
• устройство любых фундаментов – свайных, не свайных, комбинированных;
• укрепление существующих фундаментов и других несущих конструкций;
• работы по демонтажу.

• доступные цены;
• короткие сроки;
• в наличии все необходимое оборудование и материалы;
• возможность осуществления работ в стесненных условиях;
• квалифицированный персонал;
• допуск СРО;

Стоимость устройства буронабивных свай

• Стоимость работ меньшего объема, уточняйте по телефону: 8 (495) 411-27-36
• Цена указана без НДС

Диаметр сваи	Единица измерения	Стоимость работ, руб
150	м	880
180	м	990
200	м	990
220	м	1045
250	м	1100
300	м	1320
320	м	1430
350	м	1540
400	м	1650
426	м	1705
450	м	1760
500	м	1870
530	м	1925
550	м	1980
600	м	2035
620	м	2035
800	м	2090
1000	м	2750
1200	м	3850

Стоимость устройства винтовых свай

Диаметр сваи	Единица измерения	Стоимость работ, руб
150	м	880
180	м	990
200	м	990
220	м	1045
250	м	1100
300	м	1320
320	м	1430
350	м	1540
400	м	1650
426	м	1705
450	м	1760
500	м	1870
530	м	1925
550	м	1980
600	м	2035
620	м	2035
800	м	2090
1000	м	2750
1200	м	3850
