Приложение А. ОПРЕДЕЛЕНИЯ

основание сооружения: Часть массива грунта, непосредственно воспринимающая нагрузку от сооружения.

фундамент сооружения: Часть сооружения, которая служит для передачи нагрузки от сооружения на основание.

подземное сооружение: Сооружение, расположенное ниже уровня поверхности земли (планировки) или заглубленная часть наземного сооружения.

особые условия: Условия, характеризующиеся наличием:

— неблагоприятных геологических и инженерно-геологических процессов (карст, горные подработки и др.);

— сейсмических, динамических, вибрационных и других воздействий.

выравнивание сооружения: Подъем сооружения или отдельных его частей с помощью домкратов или других приспособлений при неравномерных деформациях, превышающих предельные.

силы отрицательного (негативного) трения: Силы, возникающие на боковой поверхности фундаментов и подземных сооружений, при перемещении грунтов относительно них.

водоупор: Слой глинистого или скального грунта, в котором практически отсутствует фильтрация подземных вод.

фундаменты в вытрамбованных котлованах: Фундаменты, устраиваемые в котлованах, образованных сбрасыванием трамбовки, с последующим бетонированием враспор или установкой сборных элементов.

малозаглубленный фундамент: Фундамент с глубиной заложения подошвы выше расчетной глубины сезонного промерзания грунта.

геотехнический мониторинг: Визуальные и инструментальные наблюдения за поведением строительных конструкций и их оснований в процессе строительства и в начальный период эксплуатации объекта.

Приложение Б
(рекомендуемое)

Источник

Классификация фундаментов и оснований.

Все здания и сооружения опираются на поверхностные слои земли (глины, пески, скальные породы и др.), именуемые в строительной практике грунтами.
Основанием называют часть массива грунтов, непосредственно воспринимающую нагрузку и вследствие этого подверженную деформациям под ее воздействием.

Основания под фундаментами бывают двух видов

— естественные к искусственные.

К естественным относятся основания, грунты которых расположены под подошвой фундамента в их естественном залегании. Если грунты под подошвой фундамента слабые и основанием служить не могут, то в этих случаях устраиваются искусственные основания.

— К искусственным основаниям относятся:
а- подушки песчаные или каменные, заменяющие слабые грунты, расположенные непосредственно под подошвой фундамента и распределяющие нагрузку от веса здания на нижележащие грунты, уменьшающие таким образом единичное давление на слабый грунт

б- искусственное уплотнение упрочение грунта основания путем втрамбовывания в него щебня, забивки коротких бетонных или грунтовых свай, цементации

в- свайные основания и опускные колодцы, передающие нагрузку от веса здания на более прочные грунты, залегающие на большой глубине от поверхности земли.
Если основание состоит из одного слоя грунта, его называют однородным, если из нескольких слоев — неоднородным. Слой (пласт) грунта, на который опирается фундамент, называют несущим слоем, а нижележащие слои — подстилающими.
Фундаментом называют часть здания или сооружения, находящуюся ниже поверхности грунта (на суше) или ниже самого низкого (меженного) уровня воды в водотоке (водоеме) и предназначенную для передачи нагрузок на основание. Различают массивные фундаменты, состоящие из одного несущего элемента, и немассивные, состоящие из группы (куста) несущих элементов — свай разных видов, свай-оболочек (оболочек), свай-столбов (столбов), объединенных в единую конструкцию плитой, называемой ростверком.
Независимо от типа фундаментов и особенностей их конструкции принято называть обрезом фундамента поверхность его соприкасания с надфундаментной частью здания или сооружения; подошвой фундамента нижнюю поверхность его соприкасания с грунтом основания; высотой фундамента расстояние от его подошвы или нижнего конца (низа) несущих элементов до обреза; глубиной заложения фундамента расстояние от поверхности грунта или уровня воды в водоеме до подошвы фундамента или низа несущих элементов.
Фундаменты и их основания — ответственные элементы соору­жения, от качества и надежности которых в большой степени зави­сят долговечность и безопасность его эксплуатации.

подошва фундамента — поверхность фундамента, соприкасающаяся с грунтом основания;

обрез фундамента — поверхность фундамента, верхняя плоскость, на которой располагаются надземные части здания;

Глубина заложения фундамента — расстояние от планировочной планировки до уровня подошвы фундамента.

Глубина заложения должна соответствовать глубине заложения прочного слоя основания.

Глубина заложения фундамента зависит

назначения здания (от нагрузки);

наличия в здании подвала;глубины промерзания грунта. Подошва фундамента должна располагаться ниже глубины промерзания не менее 20 см;

от уровня грунтовых вод;вида грунта основания.

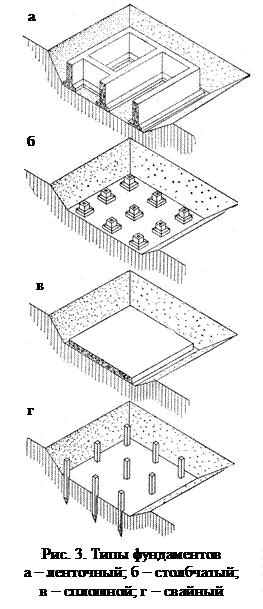

Классификация фундаментов

По конструкции:

ленточные — непрерывной лентой под стенами здания;

столбчатые — ввиде отдельных опор под колонны каркасных зданий;

сплошные — массивная плита под всем зданием;

свайные — ввиде стрежней, погруженных в грунт.

По материалу:

из природного камня (бутовые);бутобетон;бетон;железобетон.

По форме:

— Оптимальной формой поперечного сечения жестких фундаментов является трапеция, где обычно угол распределения давления принимают для бута и бутобетона 27—33°, бетона — 45°. Эти фундаменты с учетов потребностей расчетной ширины подошвы могут быть прямоугольными и ступенчатыми. Блоки-подушки выполняют прямоугольной или трапециевидной формы;

По способу возведения:

— сборные и монолитные;

По характеру статической работы

— Жесткие, работающие только на сжатие, и гибкие, конструкции, которых рассчита­ны на восприятие растягивающих усилий. К первому виду относят все фундаменты, кроме железобетонных. Гибкие железобетонные фундаменты способны воспринимать рас­тягивающие усилия;

По глубине заложения:

— Мелкого (до 5 м) и глубокого (более 5 м) заложения. Минимальную глубину заложения фундаментов для отапливаемых зданий принимают под наружные стены не менее глубины промерзания плюс 100—200 мм и не менее 0,7 м; под внутренние стены — не менее 0,5 м.

Основания под фундаментами бывают двух видов

— естественные к искусственные.

К — естественным относятся основая, грунты которых расположены под подошвой фундамента в их естественном залегании. Если грунгы под подошвой фундамента слабые и основанием служить не могут, то в этих случаях устраиваются искусственные основания.

— К искусственным основаниям относятся:
а) подушки (песчаные или каменные), заменяющие слабые грунты, расположенные непосредственно под подошвой фундамента и распределяющие нагрузку от веса здания на нижележащие грунты, уменьшающие таким образом единичное давление на слабый грунт;
б)искусственное уплотнение (упрочение) грунта основания путем втрамбовывания в него щебня, забивки коротких бетонных или грунтовых свай, цементации;
в) свайные основания и опускные колодцы, передающие нагрузку от веса здания на более прочные грунты, залегающие на большой глубине от поверхности земли.
Искусственные основания чаще всего применяются в промышленном строительстве.

Требования к фундаментам прочность; водостойкость;

долговечность; индустриальность; экономичность.

Источник

Основанием называется массив грунта, расположенный под фундаментом и воспринимающий через них нагрузку от здания или сооружения

ОСНОВАНИЯ и ФУНДАМЕНТЫ

Лекция №6

1.1 Естественные основания.

1.2 Искусственные основания.

2.1 Общие понятия.

2.3 Конструктивные решения.

3. Технико-экономические анализ фундаментов.

1.1. Естественные основания

В природном состоянии имеющие достаточную несущую способность для восприятия нагрузки от здания. Качество естественных оснований зависит от влажности грунта, уровня грунтовых вод и условий промерзания.

Действующие силы при расчете фундамента на основания зданий и сооружений представлена на рис. 1.

Грунты подразделяются на:

Скальные –залегают в виде сильного массива (граниты, кварциты, песчаники и др.), водоустойчивы, несжимаемы. При отсутствии трещин и пустот являются наиболее прочными и надежными основаниями.

Крупнообломочные – несвязанные обломки пород размером > 2 мм (щебень, галька, гравий и др.). Хорошие основания, если подстилаются плотными грунтами и не подвержены размыванию.

Песчаные –из округленных частиц диаметром 0.1 – 2мм. Бывают крупные, средней крупности, мелкие и пылеватые. Чем крупнее зерна и плотнее песчаный грунт, тем выше несущая способность и меньше осадка.

Глинистые – связанные породы с очень маленькими частицами (

Прочность, устойчивость на опрокидывание и скольжение в плоскости подошвы фундамента, долговечность, экономичность и индустриальность.

ž Дерево – для деревянных зданий, необходимо антисептировать, лучше полностью в грунтовой воде;

ž Бут – рваный камень (кладка прочностью 18-24 кгс/см 2 );

ž Бутобетон, возводят в опалубке, добавляя в бетон 25-35% бута (50-90 кгс/см 2 );

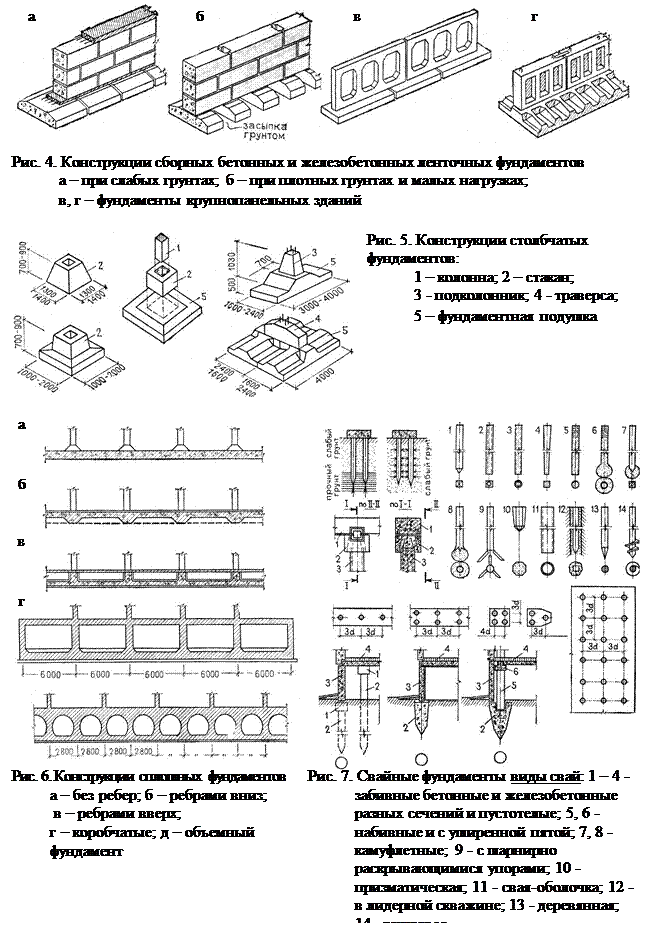

По конструктивной схеме:

ž Ленточные – устраивают под стены здания или под отдельные опоры. Имеет вид сплошных стен или перекрестных балок, рис. 2а, 4;

ž Столбчатые (отдельно стоящие) – имеет вид отдельных опор, предусматриваемые под стены или колонны, рис. 2б, 5;

ž Сплошные – применяются на слабых грунтах при глубоком залегании

материковых пород и больших нагрузках, рис. 2в, 6.

По методу возведения:

ž Индустриальные (бетонные, ж/б, сборные) – без ограничения сезона и трудозатраты на строительной площадке;

По величине заглубления:

ž Мелкого заложения ( 5м).

По характеру работы:

ž Жесткие – работающие только на сжатие (все фундаменты, кроме ж/б);

ž Гибкие – воспринимают растягивающие усилия.

Минимальная глубина заложения подошвы фундамента для наружных стен 0,7м, а для внутренних 0,5м в отапливаемых зданиях.

Глубина заложения должна быть не менее расчетной глубины промерзания грунта.

Источник

Лекция 4 Основания и фундаменты

Понятие об основаниях и требования к ним

Геологические породы, залегающие в верхних слоях земной коры и исполь­зуемые в строительных целях, называют грунтами. Грунты представляют собой скопление частиц различной величины, между которыми находятся поры (пу­стоты). Прочность сцепления между ча­стицами грунта во много раз меньше прочности самих частиц. Эти частицы образуют скелет грунта.

Основанием называют массив грунта, расположенный под фундаментом и воспринимающий нагрузку от здания. Основания бывают двух видов: есте­ственные и искусственные.

Естественным основанием назы­вают грунт, залегающий под фундамен­том и способный в своем природном состоянии выдержать нагрузку от возведен­ного здания.

Искусственным основанием на­зывают искусственно уплотненный или упрочненный грунт, который в природ­ном состоянии не обладает достаточной несущей способностью по глубине зало­жения фундамента.

Нагрузка, передаваемая фундаментом, вызывает в грунте основания напряжен­ное состояние и деформирует его. На рис. 4.1 показана примерная форма на­пряженного объема грунта. Как видно из рисунка, глубина и ширина напряженной зоны значительно превышают ширину фундамента.

По мере углубления ниже фундамента область распространения напряжений увеличивается до определенного значе­ния, а их абсолютная величина снижает­ся, и постепенно область распростране­ния напряжений уменьшается. На глуби­не более 6Ь грунт практически не испыты­вает напряжений.

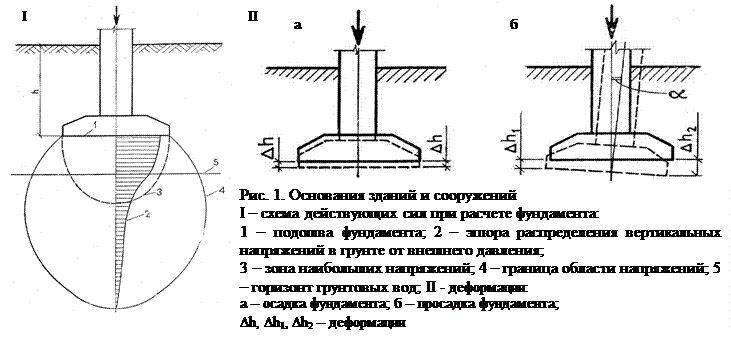

Рис. 4.1. Напряженная зона грунта основания под

Ь — ширина фундамента, Р — нагрузка от здания,

передаваемая фундаментом на основание

Действующие нагрузки деформируют основания, вызывая осадку здания. В со­ответствии с изложенным грунты, соста­вляющие основание, должны отвечать следующим требованиям: обладать до­статочной несущей способностью, а так­же малой и равномерной сжимаемостью (большие и неравномерные осадки здания могут привести к его повреждению и да­же разрушению); не быть пучинистыми, т. е. иметь свойство увеличения объема при замерзании влаги в порах грунта (в соответствии с этим требованием выби­рают глубину заложения фундамента, ко­торая должна быть согласована с глуби­ной промерзания грунта в районе строи­тельства); не размываться и не раство­ряться грунтовыми водами, что также приводит к снижению прочности основа­ния и появлению непредусмотренных оса­док здания; не допускать просадок и оползней.

Просадки могут произойти при недо­статочной мощности слоя грунта, приня­того за основание, если под ним распола­гается грунт, имеющий меньшую прочность (более слабый грунт). Оползни грунта могут возникнуть при наклонном расположении пластов грунта, ограни­ченных крутым рельефом местности.

Главное же внимание при проектирова­нии уделяется вопросу обеспечения рав­номерности осадок. При этом необходимо, прежде всего, учитывать, что нагрузка от здания может вызвать разрушение ос­нования при его недостаточной несущей способности. С другой стороны, основа­ние может и не разрушиться, но осадка здания окажется столь неравномерной, что в стенах здания появятся трещины, а в конструкциях возникнут усилия, могу­щие привести к аварийному состоянию всего здания или его части.

Грунты оснований зданий и сооруже­ний не должны обладать свойством пол­зучести, т. е. способностью к длительной незатухающей деформации под нагруз­кой. Классическим примером этого является почти 800-летняя осадка Пизанской башни, строившейся более 200 лет (рис. 4.2).

Грунтовые воды оказывают значитель­ное влияние на структуру, физическое со­стояние и механические свойства грунтов, понижая несущую способность основа­ния.

Если же в грунте содержатся легко рас­творимые в воде вещества (например, гипс), возможно выщелачивание его, что влечет за собой увеличение пористости основания и снижение его несущей спо­собности. Для этого в необходимых слу­чаях понижают уровень грунтовых вод. Когда скорость движения грунтовых вод такова, что возможно вымывание частиц мелкозернистых грунтов, необходимо применять меры по защите основания. Для этого устраивают вокруг здания спе­циальное шпунтовое ограждение или дре­наж.

Каковы же основные виды грунтов и их свойства? Грунты разнообразны по своему составу, структуре и характеру за­легания. Принята следующая строитель­ная классификация грунтов:

Скальные — залегают в виде сплошного массива (граниты, кварциты, песчаники и т. д.) или в виде трещиноватого слоя. Они водоустойчивы, несжимаемы и при отсутствии трещин и пустот являются наиболее прочными и надежными основа­ниями. Трещиноватые слои скальных грунтов менее прочны.

Крупнообломочные — несвязные облом­ки скальных пород с преобладанием обломков размером более 2 мм (свыше 50 %). К ним можно отнести гравий, ще­бень, гальку, дресву. Эти грунты являют­ся хорошим основанием, если под ними расположен плотный слой.

Песчаные — состоят из частиц круп­ностью от 0,1 до 2 мм. В зависимости от крупности частиц пески разделяют на гравелистые, крупные, средней крупности, мелкие и пылеватые. Чем крупнее и чище пески, тем большую нагрузку может вы­держать слой основания из него. Сжимае­мость плотного песка невелика, но ско­рость уплотнения под нагрузкой значи­тельна, поэтому осадка сооружений на таких основаниях быстро прекращается. Пески не обладают свойством пластично­сти.

Частицы грунта крупностью от 0,05 до 0,005 мм называют пылеватыми. Если в песке таких частиц от 15 до 50 %, то их относят к категории пылеватых. Когда в грунте пылеватых частиц больше, чем песчаных, грунт называют пылеватым.

Глинистые — связные грунты, состоя­щие из частиц крупностью менее 0,005 мм, имеющих в основном чешуйча­тую форму. В отличие от песков глины имеют тонкие капилляры и большую удельную поверхность соприкосновения между частицами. Так как поры гли­нистых грунтов в большинстве случаев заполнены водой, то при промерзании глины происходит ее пучение. Несущая способность глинистых оснований зави­сит от влажности. Сухая глина может вы­держивать довольно большую нагрузку. Глинистые грунты делятся на глины (с содержанием глинистых частиц более 30%), суглинки (10. 30%) и супеси (З. 10%).

Лёссовые (макропористые) — глинистые грунты с содержанием большого количе­ства пылеватых частиц и наличием крупных пор (макропор) в виде верти­кальных трубочек, видимых невоору­женным глазом. Эти грунты в сухом со­стоянии обладают достаточной проч­ностью, но при увлажнении способны давать под нагрузкой большие осадки. Они относятся к просадочным грунтам и при возведении на них зданий требуют надлежащей защиты оснований от увлаж­нения. С органическими примесями (рас­тительный грунт, ил, торф, болотный торф) неоднородны по своему составу, рыхлы, обладают значительной сжимае­мостью. В качестве естественных основа­ний под здания непригодны.

Насыпные — образовавшиеся искусст­венно при засыпке оврагов, прудов, мест свалки и т. п. Обладают свойством не­равномерной сжимаемости, и в большин­стве случаев их нельзя использовать в ка­честве естественных оснований под зда­ния. В практике встречаются также намы­вные грунты, образовавшиеся в результа­те очистки рек и озер. Эти грунты называют рефулированными насыпными грунтами. Они являются хорошим осно­ванием для зданий.

Плывуны — образуются мелкими песка­ми с илистыми и глинистыми примесями, насыщенными водой. Они непригодны как естественные основания. Основания должны обеспечивать пространственную жесткость и устойчивость здания, поэто­му нормами предусмотрены допустимые величины осадок здания (80. 150 мм в за­висимости от вида здания).

Фундаменты и их конструктивные решения

Фундаменты являются важным конструк­тивным элементом здания, воспринимаю­щим нагрузку от надземных его частей и передающим ее на основание. Фунда­менты должны удовлетворять требова­ниям прочности, устойчивости, долговеч­ности, технологичности устройства и эко­номичности. Верхняя плоскость фундамента, на ко­торой располагаются надземные части здания, называют поверхностью фунда­мента или обрезом, а нижнюю его пло­скость, непосредственно соприкасающую­ся с основанием, — подошвойфундамен­та. Расстояние от спланированной поверх­ности грунта до уровня подошвы назы­вают глубиной заложения фундамента, которая должна соответствовать глубине залегания слоя основания. При этом не­обходимо учитывать глубину промерза­ния грунта (рис. 4.4). Если основание со­стоит из влажного мелкозернистого грун­та (песка мелкого или пылеватого, супе­си, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерзания грунта. На рисунке приведены изолинии нормативных глу­бин промерзания суглинистых грунтов. Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грун­та; ее назначают не менее 0,5 м от уров­ня земли или пола подвала. В непучинистых грунтах (крупнообло­мочных, а также песках гравелистых, крупных и средней крупности) глубина заложения фундаментов также не зависит от глубины промерзания, однако она должна быть не менее 0,5 м, считая от природного уровня грунта при планиров­ке подсыпкой, и от планировочной от­метки при планировке участка срезкой. По конструктивной схеме фундаменты могут быть: ленточные, располагаемые по всей длине стен или в виде сплошной ленты под рядами колонн (рис. 4.5, а, б); столбчатые, устраиваемые под отдельно стоящие опоры (колонны или столбы), а в ряде случаев и под стены (рис. 4.5, в, г); сплошные, представляющие собой монолитную плиту под всей площадью здания или его частью и применяемые при особо больших нагрузках на стены или отдельные опоры, а также

Рис. 4.4. Определение глубины заложения фундаментов а — схема: 1 — полотна фундамента, 2 — тело фун­дамента. 3 — отметка глубинызаложения фундаментa. 4 — отметка глубины промерзания грунта, 5 — отметка уровня грунтовых вод, б — планировочная отметка, 7 — стена, 8 — уровень пола I этажа, 9 -обрез фундамента, hф —глубина заложения фундаментa, В- ширина подошвы фундамента, в — карм нормативных глубин промерзания суглинистых грунтов

недоста­точно прочных грунтах в основании (рис. 4.5,д, г); свайные в виде отдельных по­груженных в грунт стержней для переда­чи через них на основание нагрузок от здания (рис. 4.5, ж).

По характеру работы под действием нагрузки фундаменты различают жест­кие, материал которых работает преиму­щественно на сжатие и в которых не воз­никают деформации изгиба, и гибкие, работающие преимущественно на изгиб.

Для устройства жестких фундаментов применяют кладку из природного камня неправильной формы (бутового камня или бутовой плиты), бутобетона и бето­на. Для гибких фундаментов используют в основном железобетон.

Ленточные фундаменты. По очертанию в профиле ленточный фунда­мент под стену в простейшем случае представляет собой прямоугольник (рис. 4.6, а). Его ширину устанавливают немно­го больше толщины стены, предусматри­вая с каждой стороны небольшие уступы по 50. 150 мм. Однако прямоугольное се­чение .фундамента на высоте допустимо лишь при небольших нагрузках на фунда­мент и достаточно высокой несущей спо­собности грунта.

Чаще всего для передачи давления на грунт и обеспечения его несущей способ­ности необходимо увеличивать площадь подошвы фундамента путем ее уширения. Теоретической формой сечения фунда­мента в этом случае является трапеция (рис. 4.6,6), где угол а определяет рас­пространение давления и принимается для бутовой кладки и бутобетона от 27 до 33°, для бетона — 45°. Устройство та­ких трапецеидальных фундаментов связа­но с определенными трудозатратами, по­этому практически такие фундаменты в зависимости от расчетной ширины по­дошвы выполняют прямоугольными или ступенчатой формы (рис. 4.6, в, г) с со­блюдением правила, чтобы габариты фундамента не выходили за пределы его теоретической формы. Размеры ступеней по ширине (а) принимают 20. 25 см, а по высоте (с) — соответственно 40. 50 см По способу устройства ленточные фун­даменты бывают монолитные и сборные. Монолитные фундаменты устраивают бутовые, бутобетонные, бетонные и железобетонные. На рис. 4.7 показан ленточный фундамент из бутового камня и бутобе­тона. Ширина бутовых фундаментов дол­жна быть не менее 0,6 м для кладки из рваного бута и 0,5 м — из бутовой плиты. Высота ступеней в бутовых фундаментах составляет обычно около 0,5 м, ши­рина — от 0,15 до 0,25 м. Устройство мо­нолитных бутобетонных, бетонных и же­лезобетонных фундаментов требует про­ведения опалубочных работ. Кладку бу­товых фундаментов производят на слож­ном или цементном растворе с обяза­тельной перевязкой (несовпадением) вер­тикальных швов (промежутков между камнями, заполняемых раствором).

Бутобетонные фундаменты состоят из бетона класса В5 с включением в его тол­щу (в целях экономии бетона) отдельных кусков бутового камня. Размеры камней должны быть не более 1/3 ширины фунда­мента.

Монолитные бутовые фундаменты не отвечают требованиям современного ин­дустриального строительства, а для их устройства трудно механизировать работы Бутовые и бутобетонные фунда­менты весьма трудоемкие при возведе­нии, поэтому их применяют в основном в районах, где бутовый камень является местным материалом.

Более эффективными являются бе­тонные и железобетонные фундаменты из сборных элементов заводского изготовле­ния (рис. 4.8), которые в настоящее время имеют наибольшее распространение. При их устройстве трудовые затраты на строительстве уменьшаются вдвое. Их можно возводить и в зимних условиях без устройства обогрева.

Сборные ленточные фундаменты под стены состоят из фундаментных блоков-подушек и стеновых фундаментных бло­ков. Фундаментные подушки укладывают непосредственно на основание при пес­чаных грунтах или на песчаную подго­товку толщиной 100. 150 мм, которая должна быть тщательно утрамбована.

Фундаментные бетонные блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 20 мм (рис. 4.8, 4.9). Вертикальные колодцы, обра­зующиеся торцами блоков, тщательно заполняют раствором. Связь между блока­ми продольных и угловых стен

обеспечи­вается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток из стали диаметром 6. 10 мм (рис. 4.10).

Блоки-подушки изготовляют толщиной 300 и 400 мм и шириной от 1000 до 2800 мм, а блоки-стенки — шириной 300, 400, 500 и 600 мм, высотой 580 и длиной от 780 до 2380 мм.

В практике строительства применяют также сборные фундаментные блоки, имеющие толщину 380 мм при толщине надземных стен 380, 510 и 640 мм (рис. 4.11, а). При такой конструкции проч­ность материала фундамента использует­ся полнее и в результате получается эко­номия бетона. Этой же цели соответ­ствует устройство так называемых пре­рывистых фундаментов (рис. 4.11,6), в которых блоки-подушки укладывают на расстоянии 0,3. 0,5 м друг от друга. Про­межутки между ними заполняют песком.

Строительство крупнопанельных зда­ний и зданий из объемных блоков потре­бовало разработки новых конструк­тивных решений фундаментов. На рис. 4.11, в показан фундамент из крупнораз­мерных элементов для жилого дома с по­перечными несущими стенами и подва­лом. Фундамент состоит из железобетон­ной плиты толщиной 300 мм и длиной 3,5 м и установленных на них панелей, представляющих собой сквозные безра­скосные железобетонные фермы, имею­щие толщину 240 мм и высоту, равную высоте подвального помещения. Соеди­няются элементы между собой с по­мощью сварки закладных стальных дета­лей.

При строительстве зданий на участках со значительными уклонами фундаменты стен выполняют с продольными уступа­ми (рис. 4.12). Высота уступов должна быть не более 0,5 м, а длина — не менее 1,0 м. Этим же правилом пользуются при устройстве перехода фундаментов вну­тренних стен к фундаментам наружных при разных глубинах их заложения.

Если необходимо обеспечить независи­мую осадку двух смежных участков зда­ния (например, при их разной этажно­сти), то при устройстве ленточных моно­литных фундаментов в их теле устраи­вают сквозные, разъединяющие фундамент зазоры. Для этого в зазоры вста­вляют доски, обернутые толем. В под­вальных зданиях доски с наружной сто­роны вынимают и швы в этих местах заполняют битумом. Если фундаменты сборные, то для обеспечения необходимо­го зазора блоки укладывают так, чтобы вертикальные швы совпадали.

В местах пропуска различных трубо­проводов (водопровода, канализации и др.) в монолитных фундаментах зара­нее предусматривают соответствующие отверстия, а в сборных между блоками -необходимые зазоры с последующей их заделкой.

Столбчатые фундаменты.

При небольших нагрузках на фундамент, когда давление на основание меньше нор­мативного, непрерывные ленточные фун­даменты под стены малоэтажных домов без подвалов целесообразно заменять столбчатыми. Фундаментные столбы мо­гут быть бутовыми, бутобетонными, бе­тонными и железобетонными (рис. 4.13, а). Расстояние между осями фунда­ментных столбов принимают 2,5. 3,0 м, а если грунты прочные, то это расстояние может составлять 6 м. Столбы распола­гают обязательно под углами здания, в местах пересечения и примыкания стен и под простенками. Сечение столбчатых фундаментов во всех случаях должно быть не менее: бутовых и бутобетонных — 0,6 х 0,6 м; бетонных — 0,4 х 0,4 м.

Столбчатые фундаменты под стены возводят также в зданиях большой этаж­ности при значительной глубине заложения фундаментов (4. 5 м), когда устрой­ство ленточного фундамента нецелесо­образно из-за большого расхода строи­тельных материалов. Столбы перекры­вают железобетонными фундаментными балками. Для предохранения их от сил пучения грунта, а также для свободной их осадки (при осадке здания) под ними делают песчаную подсыпку толщиной
