Чем утрамбовать грунт под фундамент

8 ошибок при уплотнении грунта

Может показаться, что уплотнение грунта – локальная и неважная тема, на самом деле значительный пласт ошибок при строительстве дома проистекает из ошибок при возведении фундамента, а качество фундамента напрямую зависит от качества уплотнения грунта. Рассмотрим, какие ошибки допускают при проведении этих работ.

Зачем уплотнять грунт?

Чтобы осознать масштаб проблемы, нужно понять значение процедуры уплотнения грунта. Так как грунт не относится к строительным материалам, то мы невольно перестаем учитывать его в процессе строительства. Грунт подвержен осадке, усадке, просадке, набуханию и другим процессам, которые могут вызвать деформацию основания и нанести вред всему дому.

• Осадка – это процесс уплотнения грунта под весом постройки. Основная задача уплотнения – сделать осадку равномерной, чтобы она проходила в рамках проектных значений.
• Просадка – это другой вид уплотнения, когда почва теряет свой объем из-за размачивания или перегнивания органики.
• Усадка происходит в результате температурных воздействий.
• Набухание – увеличение объема грунта из-за насыщения почвы грунтовыми водами.

На все эти процессы в равной степени влияет правильное уплотнение.

Местный грунт не уплотняют

Эту ошибку допускают, когда под фундамент или в обратной засыпке используют не привозной песок, а грунт, который был извлечен при рытье котлована или траншеи. Часто люди полагают, что родной грунт и так уплотнен, поэтому считают, что если походить по нему или несколько раз проехаться на тракторе, то он достигнет необходимой плотности. На самом деле такое представление является строительным мифом.

Когда подготавливается котлован или траншея из нее изымается часть грунта, нарушая целостность почвы. За многолетнюю историю земли грунт на нашем участке уплотнился, но при копке он разуплотняется. Если родной грунт возвращают в обратную засыпку или в качестве подушки под фундамент, то его плотность оказывается ниже, чем у почвы вокруг.

Дополняет негативную картину коэффициент фильтрации, который отображает скорость прохождения влаги через почву. Вода стремится проникнуть в зону с наименьшим коэффициентом фильтрации, поэтому мы получаем под отмосткой или домом прослойку из просадочного грунта.

Коэффициент фильтрации у разных типов грунта

Не используются специализированное оборудование

Недостаточно просто походить по земле, чтобы почва уплотнилась. Тут требуется использовать специализированные инструменты или технику.

• Ручная трамбовка может быть изготовлена своими силами. Для этих целей подойдет тяжелое бревно, брус или стальная трубы с плоским квадратным основанием. Ручной трамбовкой нужно совершать удары по земле под прямым углом. Скорость работы с таким инструментом низкая, поэтому ручную трамбовку используют на небольших площадях. Например, для уплотнения почвы под укладку тротуарной плитки на участке.

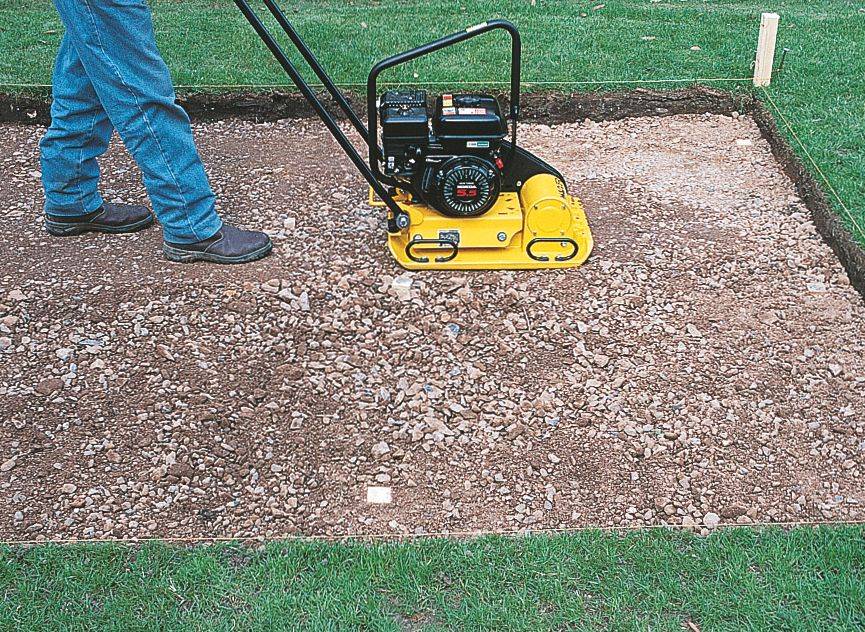

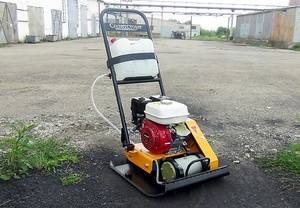

• Виброплита (виброплощадка) – имеет массивную подошву, которая передает вибрации на грунт. Обычно эту технику берут в аренду на время строительства. Плиты различаются в зависимости от веса. Чем больше вес, тем больше уплотняемый слой. В частном строительстве достаточно плиты от 75 до 90 кг, она позволяет уплотнять слои толщиной до 25 см. Площадь основания варьируется от 1600 до 6000 см.кв.

• Вибронога (вибротрамбовка) имеет меньшую прочность и работает по другому принципу. Оборудования совершает своеобразные «прыжки», уплотняя грунт. При этом площадь воздействия у виброноги меньше (1000 см.кв.), а глубина уплотнения выше (от 40 см при весе 60 – 70 кг).

• Каток используют в дорожном строительстве, в частном строительстве тяжелая техника практически не применяется.

Так как подобную технику берут в аренду, то нужно правильно ее назвать, это иногда бывает сложно из-за большого количества названий. Например, виброплощадкой обычно называют плиту, а вибротрамбовкой – ногу, еще строители иногда называют ногу шлеп-ногой. Нога применима для узких траншей, плита – для уплотнения подушки под фундамент.

Уплотнение одним слоем

В этом случае весь объем песка сразу засыпают в пазухи фундамента или в котлован, а потом пытаются выровнять. Из описания вибротехники становится понятно, что она способна уплотнять только слои грунта определенной толщины. Если говорить о ручном уплотнении, то слой грунта должен быть еще тоньше. Оптимальными величинами для механизированной обработки считаются слои 15 – 20 см.

Если уплотнять слой грунта толщиной в 40 см, то вибрации не пройдут весь слой целиком. В результате фундамент дома будет располагаться на рыхлой подушке.

Сухой грунт

Сухой грунт сложно уплотнить, поэтому перед началом работ его следует увлажнить. Для каждого типа грунта есть своя оптимальная влажность для уплотнения.

• Глина – 16 – 26%
• Суглинок – 9 – 15%
• Супесь – 9 – 15%
• Песок – 8 – 14%

Щебень и крошку невозможно уплотнить

Это утверждение является мифом, из-за которого щебень и крошку не уплотняют совсем. Для этих материалов уплотнение тоже является необходимым. При уплотнении между частями засыпки становится меньше воздуха. Если говорить о газобетонной крошке, то в ней частицы острыми краями цепляются друг за друга. В результате этого получается плотное основание.

Исключением является керамзит, он действительно плохо уплотняется из-за округлой формы гранул, но при этом его редко используют в качестве основания под ответственные конструкции.

Места выхода коммуникаций не уплотняют

Коммуникации могут заходить в дом через стенки фундамента, тогда они находятся в зоне уплотнения обратной засыпки. Также с уплотнением грунта над коммуникациями можно столкнуться при устройстве полов по грунту. В этих местах использование виброплиты затруднительно, потому что всегда есть опасность повредить трубу. Часто из-за этого в этих местах решают не уплотнять грунт. Правильнее все же провести уплотнение, для этого можно воспользоваться ручной трамбовкой.

Уплотненный грунт должен быть не только над коммуникациями, но и под ними. Подробнее про ошибки, связанные с прокладкой коммуникаций через фундамент читайте в статье (ссылка).

Послойный контроль

Уплотнение можно условно отнести к скрытым работам, которые нельзя будет проверить на дальнейших этапах строительства, поэтому важно проверять качество уплотнения. Проверку можно провести своими силами, для этого потребуется небольшой пруток арматуры. Если он входит в землю без усилия, то значит грунт уплотнен недостаточно. Особое внимание следует уделить зонам в углах задания и узким местам.

Углы без уплотнения

Эта ошибка встречается часто, когда делают подушку под полы по грунту после заливки фундамента. Если работы ведутся с использованием виброплиты, то она по габаритам может не проходить в углы. В этом случае на помощь опять приходит ручная трамбовка.

Качественное уплотнение грунта является необходимым условием для отсутствия проблем с фундаментом в дальнейшем

Источник

Способы уплотнения грунта и песка

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

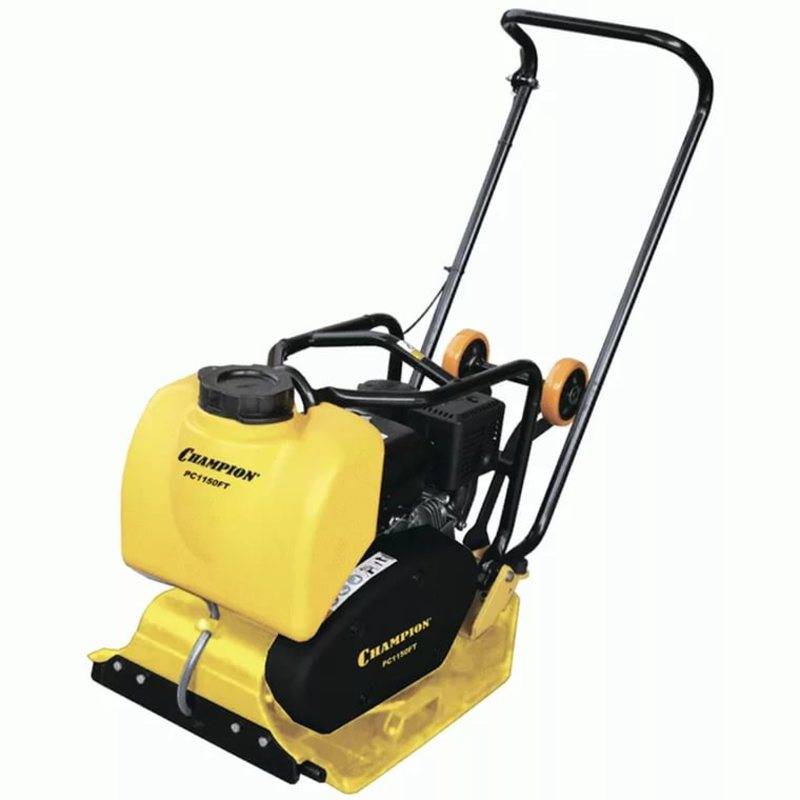

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

• Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
• Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Преимущества строений на песчаной подушке

Среди многочисленных преимуществ, которые стоит отметить при использовании технологии песчаной подушки, практически невозможно выделить главные и второстепенные. Каждая отдельно взятая характеристика вносит свой уникальный «вклад» в прочность и надежность всей конструкции. Первое и очевидное достоинство именно песчаной подушки – ее дешевизна и простота всех работ по устройству, на которое потребуется минимальное количество времени.

Дом, имеющий такую основу, может быть выстроен практически на любом грунте – слабом, водянистом или пучинистом. При этом, срок эксплуатации здания может быть существенно увеличен в том случае, если под подушкой будет расположен качественный геотекстиль, а на самом участке, где ведется строительство, будет предусмотрена качественная дренажная система. В результате этого будут исключены такие частые проблемы с новым домом, как:

• образование трещин в стенах и самом фундаменте, вызванные неравномерной усадкой здания;
• промерзание фундамента и, как следствие, увеличение расходов на отопление дома;
• скопление в подвальных помещениях воды, часто наблюдающееся в домах, которые расположены на участках с высоким уровнем грунтовых вод, особенно в весенний период;
• постоянно высокая влажность, которая отмечается во всем доме, а не только в подвале, что приводит к образованию плесени, порче мебели, появлению у проживающих различных аллергических реакций;
• необходимость монтажа серьезной системы приточно-вытяжной вентиляции, расходы на устройство и эксплуатацию которой могут составлять вполне приличные суммы.

Приспособления для трамбовки

Изготавливают из металла, оно весит от 5 до 10 кг. Состоит из рукоятки и основания («лапы») — пластины размером примерно 20 х 25 см или швеллера (чем меньше габариты этой детали приспособления, тем больше сила удара). Рукоять инструмента прямая (в виде трубы) или Т-образная, с двумя ручками по бокам. При необходимости ручную трамбовку со швеллером можно утяжелить, залив цементом.

Если есть необходимость сэкономить, то несложно сделать приспособление самостоятельно. Два варианта изготовления:

• Сделать рукоять из тяжелого деревянного бруса длиной около 1 м и снизу прибить к нему «лапу» из прочной доски.
• Купить отдельно готовую пластину (стоит около 1000 рублей) и насадить ее на черенок от лопаты или металлическую палку.

Для уплотнения грунта и сыпучих материалов, в том числе песка, на ограниченном пространстве используют «виброногу». Двигатель этого устройства работает на бензине или дизельном топливе. В основании аппарата расположена пластина «пята» шириной от 15 до 30 см и длиной около 33 см. Вибротрамбовки также различаются по мощности. Принцип действия основывается на вертикально направленной силе, как у ручного приспособления, но эффективность намного больше. Этот вид техники применяют на площадках, где невозможна эксплуатация крупногабаритного оборудования: виброплит и виброкатков.

Для работ на большой площади, при условии наличия возможности свободного перемещения, подходит трамбовка с использованием виброплиты. Этот аппарат состоит из двигателя, корзины с центральным валом, «пяты» или «башмака» и направляющей рукоятки. Агрегат движется вперед и назад, передавая частицам песка сильное механическое колебание (вибрацию), за счет чего и происходит уплотнение.

Виды оборудования для грунта и сыпучих материалов с плитным основанием:

• бензиновые;
• дизельные;
• гидравлические;
• электрические;
• с дистанционным управлением.

Виброплиты различаются по весу. Для песка подходят самые легкие.

Для самых больших объемов работ используют виброкатки. Их виды:

• с ручным управлением за счет направляющей рукоятки;
• самоходный с кабиной для оператора одновальцовый (сзади на колесном ходу);
• с кабиной двухвальцовый;
• траншейный с дистанционным управлением.

Устройство качественного виброкатка позволяет осуществлять уплотнение и по краям площадки, то есть применение дополнительного оборудования (ручной или вибротрамбовки) не требуется.

Цена услуг профессиональных строителей по уплотнению песчаного грунта или подсыпки из песка — от 90 до 600 рублей за м2. Если площадь, которую необходимо утрамбовать, большая, или речь идет о постоянных работах, то нужно сопоставить эти расценки со стоимостью оборудования. Во многих случаях целесообразно приобрести приспособление или взять его в аренду и выполнить все самостоятельно.

Вид приспособления	Цена, рубли
Ручная трамбовка с прямой рукояткой и основанием-пластиной	1800
Ручная с Т-образной рукояткой и основанием из швеллера	2800
Вибротрамбовка	27 500
Виброплита	21 000
Виброкаток ручной	270 000
Виброкаток с кабиной управления	2 000 000

В зависимости от вида оборудования действует либо вертикально направленная сила ударов, либо передающаяся от вала катка или основания плиты вибрация. При любом варианте технология не включает в себя никаких секретов и сложностей.

В первой части я рассказывал о конструкции полов по грунту, теперь перейду к практической части реализации полов по грунту в частном доме.

Особенности самостоятельного устройства песчаной подушки

Перед началом работ необходимо определить несколько моментов, от которых напрямую зависит качество получаемой основы:

• толщина подушки должна составлять не менее 200 мм;
• наиболее удачным вариантом является трапециевидная форма подушки;
• оптимальной толщиной основания считается значение, которое не превышает ширину фундамента более, чем в 3 раза.

Монтаж подушки под фундамент

Все работы по монтажу песчаной подушки можно разделить на несколько основных этапов.

1. Тщательная разметка участка, проводимая в соответствии с выбранными параметрами фундамента. Все замеры и отметки следует выверять максимально точно, с использованием рулетки и строительного уровня.
2. В точном соответствии с намеченными линиями роется котлован или траншея на глубину, несколько превышающую точку промерзания грунта.
3. Обязательно следует выровнять дно траншеи или котлована и максимально уплотнить его.
4. Насыпают песок «нетолстыми» слоями, при этом ширина каждого из них не должна быть больше 20-ти см по ширине.
5. Перед тем, как утрамбовать песок, его необходимо смочить водой, не допуская, тем не менее, его чрезмерного увлажнения. Проверить «готовность» можно простым способом – из оптимально увлажненного песка не получится слепить ком.

Каждый слой утрамбовывается отдельно. При выполнении работ в летний период при высокой температуре окружающего воздуха необходимо постоянно увлажнять слои песка, поскольку влага из него испаряется достаточно быстро.

Следует иметь ввиду, что если предусмотреть наличие специального дренажа в пучинистом грунте, это исключит вероятность заливания песчаной подушки водой в межсезонье, что непосредственно сказывается на долговечности фундамента и всего строении в целом.

Песчаная подушка под фундамент – когда она необходима

Перед началом строительства необходимо оценить не только состояние почвы в районе возведения дома (несущая способность, близость подводных вод), но и условия климата, а также общий вес конструкции. В обязательном порядке трамбуют пучинистый грунт, который значительно деформируется в процессе замерзания и оттаивания. Если ошибиться с выбором материала для устройства плиты под фундамент, вероятнее всего здание даст сильную усадку, что повлечет за собой образование трещин в стенах и самом фундаменте. Кроме этого, если грунт в зоне строительства отличается высокой несущей способностью, а уровень грунтовых вод крайне низок, можно обойтись без создания песчаной подушки.

Из всех материалов, которые используют для создания подушки, именно песок является наиболее приемлемым. Он не только позволяет сэкономить приличную сумму, по сравнению с плитой из щебня или бетона, кроме того, вполне допустима трамбовка песка своими руками – к примеру, со щебнем работать гораздо сложнее. Ограничение по устройству песчаной подушки только одно – на ней нельзя строить тяжелые здания (многоквартирные дома, торговые центры), но для частного малоэтажного строительства она является практически идеальным материалом.

Правильно созданная песчаная подушка обладает многочисленными достоинствами:

Создаваемое при помощи песка основание полностью соответствует всем нормативам, применяемым в малоэтажном строительстве.
Полная защита всей постройки от негативного влияния грунтовых вод.
Создание идеально ровной площадки для строительства без применения сложных и дорогостоящих технологий.
Возможность проведения всех работ собственными силами.
Вполне доступная стоимость этого важного этапа работ.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

1. Во время работы необходимо применять средства индивидуальной защиты
   : соответствующую одежду и обувь, очки, наушники, головной убор.
2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
6. Если работать нужно на наклонной поверхности
   (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
8. При опрокидывании виброплиты
   , ее следует предварительно выключить, а только затем поставить в рабочее положение.
9. Разворачивать агрегат стоит одной рукой.
10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться.
Это очень опасно для оператора

Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

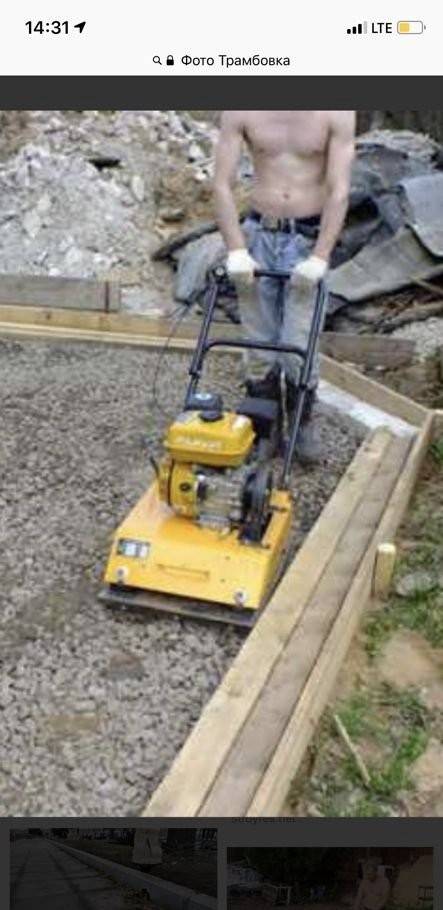

Чтоб придать зданию максимальную устойчивость, нужно тщательно утрамбовать песок в основании фундамента – это позволит защитить постройку от воды и усадки.

Такая подушка может быть выполнена из бетона или щебня , но большинство строителей выбирают песок.

Качественное уплотнение песка — гарантия долговечного основания.

Перед началом утрамбовки определяется толщина будущей подушки, которая будет необходима для фундамента здания . Слой песка может составлять от 10 до 30 мм, но этот фактор полностью зависит от массы будущего здания – чем больше вес, тем толще должен быть слой. Если песчаное основание выполняется для дороги или площадки, толщина должна составлять около 150 мм.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

• Бензиновый мотор.
• Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
• Два куска швеллера.
• 4 болта на 12.
• Трубка для рукоятки — подбирается по размеру ладони.
• Амортизаторы от автомобильного мотора.
• 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

• Аппарат для сварки и электроды.
• УШМ и диски к ней.
• Сверловочное приспособление (дрель или станок).
• Молоток или небольшая кувалда.
• Линейка, мел или чертилка, рулетка.
• Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

Особенности

Не всегда бывает возможна механизированная укладка грунта. Прежде чем приступать к изготовлению трамбовки, следует изучить особенности работы инструмента со щебнем и песком. Начинающие строители не всегда понимают, зачем необходимо трамбовать щебень, однако здесь есть несколько нюансов.

1. Из-за того, что щебень получают посредством дробления более крупных камней, в результате полученные частицы имеют разную форму и размеры. В связи с этим в процессе укладки подстилающего слоя происходит неплотное прилегание элементов друг к другу. Таким образом, для достижения требуемой прочности слоя требуется ещё одна трамбовка.
2. Когда будет выполнено уплотнение, толщина выстеленного щебня уменьшается. Предварительную толщину такого основания определяют расчётом, в котором учитывают требуемые нагрузки.
3. Уплотнение щебня даёт более прочную основу, способную выдерживать внушительные нагрузки. Интересно, что в случае укладки материала на скалистый грунт трамбование не потребуется – достаточно разровнять гравий в недоступных для трамбовки местах.

Дополнительно в процессе обработки щебёночного материала следует проводить расклинцовку – деление гравия на фракции. Для этого потребуется сначала выложить слой более крупных камней и утрамбовать его вручную, затем – материала средней фракции, который также необходимо будет уплотнить. Самый верхний щебёночный слой должен включать мелкофракционные частицы. Его нужно разровнять и пройтись трамбовкой.

Что касается особенностей использования трамбовки для уплотнения песка, то у процедуры есть ряд нюансов, которые необходимо учитывать. Для организации прочного и долговечного основания рекомендуется задействовать материал гравелистого типа средней или мелкой фракции. Однако при возведении монолитной конструкции стоит выбирать речной песок, который впоследствии также потребуется утрамбовать.

Чтобы не допустить размывание будущего основания, необходимо перед засыпкой песка выложить дно геотекстилем. Сам песок требуется просеять, чтобы избавиться от посторонних примесей, которые могут негативно отразиться на составе основания.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Виброплиты

Виброплита – это поверхностный виброуплотнитель грунта, предназначенный для трамбовки несвязных или малосвязных грунтов и отсыпок незначительной толщины – от 10 до 30 см. Виброплиты различной производительности выполняют уплотнение песка, гравия и щебня, а также тротуарной плитки и асфальта. Виброплита для уплотнения грунта справляется с трамбовкой участков с уклоном, где затруднительно или невозможно применение крупногабаритного катка. Среди застройщиков виброплиты по праву пользуются наибольшим спросом и постепенно вытесняют виброкатки.

Полезно! Иногда виброплитам приписывают не совсем верное название – поверхностный вибратор. Это недоразумение связано с тем, что работа поверхностного вибратора напоминает трамбовку песка виброплитой. Однако у него другая область применения – уплотнение тонкослойной бетонной заливки при монолитном строительстве. Поверхностный вибратор иногда применяют для изготовления самодельных виброплит.

Качество уплотнения зависит от уровня влажности почвы: при достаточных показателях грунт становится пластичным и процесс уплотнения проходит быстрее. При недостатке влаги трамбуемый слой дополнительно проливают водой, при ее избытке – дожидаются подсыхания. Уровень влажности контролируют электронным влагомером.

Тип грунта	Уровень влажности при максимальном уплотнении, %
Песчаный	8 – 14
Супесчаный	9 – 15
Суглинистый	12 – 18
Глинистый	16 – 26

Полезно! При трамбовке виброплитой суглинистых и супесчаных оснований, для защиты от налипаний грунта, необходимо дополнительное смачивание рабочей пластины устройства.

Строение и принцип работы виброплиты

Виброплита оснащена электромеханическим эксцентриком, внутри которого несбалансированные массы создают механические колебания. С помощью ременной передачи от двигателя на вал эксцентрика передается крутящий момент. Колебания распространяются на металлическую пластину (плиту), которая находится в непосредственном контакте с поверхностью грунта и вызывает его вибрацию. Для удобства в устройстве виброплиты предусмотрена ручка для оператора.

Разновидности виброплит

Виброплиты классифицируются по весу на:

• легкие (до 75 кг) – предназначены для ландшафтных и отделочных работ, эффективно уплотняют слой грунта толщиной 10-15 см;
• средней тяжести (от 90 до 140 кг) – обеспечивают толщину обработки до 35 см; предназначены для послойного трамбования;
• тяжелые (от 200 кг) – применяются как альтернатива виброкаткам;
• универсальные (75-90 кг).

В зависимости от типа двигателя, виброплита для уплотнения грунта может быть дизельной, электрической или бензиновой.

Наиболее популярны бензиновые модели. Они экономичны и обеспечивают свободу передвижения по участку и возможность работы при отрицательных температурах.

Дизельные виброплиты отличаются надежностью и долговечностью. Как и бензиновые, они независимы от источника питания. Недостатки обусловлены большим весом, высоким уровнем шума и затруднительной работой в морозную погоду.

Электрические виброплиты ограничивают рабочую зону длиной кабеля питания, но являются наиболее экологичными. Используются в закрытых помещениях, с ограниченным доступом свежего воздуха, где недопустимо применение бензиновых моделей из-за риска отравления выхлопными газами.

По способу передвижения виброплиты делятся на:

Реверсивные. Такие модели более маневренны, но отличаются высокой ценой и большим весом. Как правило, они комплектуются дизельным двигателем. Достоинство реверсивных виброплит – возможность обратного движения без разворота оборудования. Поэтому они незаменимы при уплотнении песка и насыпного грунта в узких траншеях.

Производительность виброплит определяется:

• площадью основания;
• рабочей частотой;
• вибрационным усилием;
• объемом двигателя (для бензиновых и дизельных машин).

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать.
Приступая к работе, следует учитывать такие нюансы.

1. Легкое оборудование
   (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
2. Универсальные модели
   техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
3. Агрегаты средней тяжести
   (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
4. Тяжелое виброоборудование
   (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

Из таблицы видно, что слабосвязанные грунты
(пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

При работе с вибрационной плитой следует придерживаться следующих общих советов:

• необходимо учитывать характеристики утрамбовываемых поверхностей;
• пропускать отдельные участки нельзя;
• оптимальным считается количество проходов плитой от 4 до 6;
• максимальная толщина слоя должна соответствовать возможностям используемой техники;
• поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
• каждый уровень многослойной подушки уплотняют отдельно;
• нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами.
Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.

Источник
