Чем заполняют стены фахверкового дома

Виды наполнения фахверка

Сегодня в строительстве успешно начинают использовать давно забытый стиль – фахверковый. Создан он был вначале 15 века в Германии. Особенностью данного стиля является несущая конструкция, состоящая из столбов и прямо наклонных балок. Пространство между этими двумя комплектующими заполняется каким-либо материалом. Возведенные дома в стиле фахверк выглядят эстетично и обеспечивают комфортные условия.

Особенности фахверковых домов

Строительство домов в стиле фахверк пользуется огромной популярностью среди владельцев загородных территорий. Внешне такие дома всегда выглядят роскошно, идеально сочетают в себе камень, дерево и стекло. Здание имеет длительный срок эксплуатации, при этом строительство не занимает времени.

Первый этап возведения фахверковых домов, как и всех других – это, конечно же, закладка фундамента. В данном случае используется армированный моноблочный фундамент. Глубина и другие характеристики зависят от грунта. Для строительства дома в стиле фахверк необходимы сосновые балки. Стены в таких домах не являются несущими, они разделяют комнаты.

Требования к фундаменту не такие жесткие, как в других домах, потому что сам каркас здания легкий и устойчивый. Стены фахверкового дома соединяются шипами, металлическими скобами или пластинами. К фундаменту каркас фиксируется анкерными болтами, выполняется качественная гидроизоляция и внизу дом покрывается пенополистиролом. В результате получается легкое, устойчивое и надежное здание, построить которое можно за минимальный срок.

Материалы, для заполнения фахверкового каркаса

энергосберегающие стеклопакеты – их производят из специального низкоэмиссионного стекла с аргоновым наполнением. На первый взгляд кажется, что они очень хрупкие, но на самом деле такие стеклопакеты отличаются высоким уровнем прочности и низкой теплопроводностью;

цементно-стружечная плита – в данном случае применяется портланд-цемент и стружка дерева с небольшим количеством химических добавок. Такой вариант бюджетный, но он не обеспечит необходимый уровень тепла, также надо отметить, что это не лучший выбор для тех, кто предпочитает экологически чистые материалы;

CLT-панели – материал, сделанный с помощью технологии склеивания поперечных и продольных ламелей. Толщина панелей выбирается согласно требованиям условий, в которых планируется строительство дома. Это экологически чистый материал, который к тому же имеет эстетичный вид;

панели с пробковым наполнителем – производятся из древесины, при этом в панели вкладывается довольно таки большой слой пробкового наполнителя. Толщина панелей зависит от минимальных температур региона, где будет стоять дом. Особенностью такого материала является эстетичность и экологичность;

панели с базальтовой ватой – их делают из горных базальтовых пород. Это бюджетный вариант панелей с пробковым наполнителем и CLT панелей.

Какой материал для наполнения выбрать лучше решать со специалистами, который учтут все нюансы, а также особенности региона.

Преимущества фахверковых домов

Неудивительно, что такие дома выбирают для загородных участков, ведь они гармонично смотрятся на фоне красивых пейзажей. Здания в стиле фахверк отличаются великолепным эстетичным видом не только снаружи, но и изнутри. К преимуществам таких домов можно отнести следующие:

легкость конструкции, что упрощает требования к фундаменту и существенно сокращает сроки возведения;

фахверковые дома очень прочные, поэтому они подходят для остекления любого вида, можно смело делать панорамные окна без использования рамных конструкций;

уникальный дизайн, который придает зданию роскошности и элегантности;

применение экологически чистых материалов – бруса;

фахверковые дома не имеют усадки.

Также обязательно надо отметить и тот факт, что дома в стиле фахверк очень светлые внутри, в них просторно и уютно. Но будьте осторожны, ведь главным недостатком таких конструкций является высокая опасность возгорания, так что обязательно надо обработать материалы огнеупорными веществами, чтобы снизить риск пожара.

Что касается интерьера, то в данном случае все зависит от фантазии владельца. Стиль дизайн может быть абсолютно любым – традиционный, прованс, минимализм. В таком европейском доме возможно даже гармоничное сочетание разных стилей. Часто в фахверковых домах встречается хай-тек или кирпичный стиль. В России же в основном отдают предпочтение натуральному дереву.

Источник

Виды наполнения фахверка

1. Фахверк с наполнением пробковым клееным брусом

Конструкционно на 100% — истинный фахверк с наполнением композиционным брусом (клееная древесина 120 мм с пробковым агломератом 80 мм). Направление и сечение брусьев могут изменяться по желанию заказчика. Тек же возможно исполнение композитного бруса в форме бревна. Предлагаемый вариант, на сегодняшний день, представляет собой самый технологичный продукт в области деревянного домостроения!

2. Фахверк с наполнением из деревянных CLT плит

Конструкционно на 100% — истинный фахверк с наполнением CLT плитами. Фасады и интерьеры, по желанию, могут исполняться штукатурными или деревянными или их комбинациями. Наружная плита пятислойная 5S 95 мм (категория Б). Внутренняя трехслойная 3S 99 мм или 3S 120 мм (категория А), в зависимости от дизайн проекта. Тип утеплителя любой — по желанию заказчика (пробковый, льняной, джутовый, дерево-волокнистый), в базе «Rockwool».

3. Фахверк с каркасным наполнением

Конструкционно на 100% — истинный фахверк. Наполнение — утепленные деревянные клееные каркасные рамы, обшитые деревом, имитирующим брус (вертикальная или горизонтальная ориентация) или штукатурные — фасад, окрашенные по ГВЛ — интерьер.

4. Комбинированный фахверковый дом со стенами из деревянных CLT плит

Внешне и внутри на 100% выглядит, как истинный фахверковый дом. Конструкционно: 25% истинный фахверк, 75 утепленная CLT плита (категория А, Б) с накладными деревянными элементами, имитирующими истинный фахверк. По желанию, возможно исполнение штукатурных или деревянных фасадов и интерьеров, или их комбинация. Деревянные фасады и интерьеры по выбору, могут отличаться направлением и формой.

5. Комбинированный фахверковый дом с каркасными стенами

Внешне и внутри на 100% выглядит, как истинный фахверковый дом, Конструкционно: 25% истинный фахверк, 75% утепленные деревянные клееный каркасные стены с имитацией истинного фахверка. По желанию, возможно исполнение штукатурных или деревянных фасадов и интерьеров, или их комбинаций. Деревянные фасады и интерьеры, по выбору, могут отличаться направление и формой профилей.

Технологии строительства фахверк

• Фахверк-панель. Панель-фахверк дома производится на гидравлических сборочных столах на заводе «Промстройлес» для задания высокой четкости геометрических размеров панели и выбора монтажных зазоров повышенной точности примыкания.
• Каркас фахверк. Монтаж дома по этой технологии предполагает ручное возведение каркаса, где наполнение вместе с комплектом для возведения внутренних несущих стен и каркасом происходит на месте строительства.

Заполнение стен фахверк

Элитные фахверковые дома в итальянском стиле «Pagano»

Варианты технологий строительства фахверковых коттеджей в итальянском стиле «Pagano»: фахверк, CLT, каркас-панель.

Вилла площадью 1574 м2 — проект элитного фахверкового дома в итальянском стиле «Pagano» от компании «Промстройлес»

Вилла площадью 866 м2 — проект фахверкового дома премиум класса в стиле «Pagano» от «Промстройлес»

Проект элитного фахверкового дома в итальянском стиле «Pagano» от компании «Промстройлес»

Фахверковые дома в немецком стиле

Варианты технологий строительства фахверковых домов в немецком стиле: фахверк, CLT, каркас-панель.

Коттедж солидной площади в классическом стиле, который порадует любителей жить вольготно: здесь спальни почти в 30 метров, хозяйская ванная просторней иных кухонь в городских квартирах, обширная прихожая, гостиная площадью более 55 «квадратов».

Элитный фахверковый дом большой площади, где всем найдется достаточно места. Кухня для хозяйки, кабинет для хозяина, детские комнаты — не менее 20 кв. м. А в гостиной, предназначенной также для приема пищи, легко можно устроить званый ужин или вечеринку для друзей — ее площадь почти 90 кв. метров.

Самый крупный среди типовых проектов фахверковых домов от компании «Промстройлес». Схож с проектом MCF-350, но добавленная площадь позволила расширить гардеробную и выделить на первом этаже полноценную дополнительную спальню, пожертвовав всего несколькими метрами гостиной, все равно остающейся огромной.

Источник

Заполнение и утепление стен фахверкового дома

Чем заполнить стены Вашего будущего фахверкового дома? Какие утеплители подходят, какие материалы для стен лучше использовать?

Множество вопросов, на которые ответим мы — СтройГарант, прямо сейчас, в этой статье!

Во-первых, все знают, что отталкиваться в первую очередь следует от климатической зоны, в которой планируется строительство. Как бы смешно это ни звучало, но многие забывают о том, что зимой может быть и минус 30-40 градусов и устанавливают обычные стеновые панели,а затем не понимают, почему же в доме так холодно. Попутно обвиняя строителей и фахверк в том, что дом холодный.

Во-вторых, рассчитываем и на бюджет, естественно, не все могут позволить себе установить толстые CLT панели с пробковым утеплителем, это удовольствие не из дешевых. Но и среди достаточно бюджетных стеновых панелей и утеплителей есть из чего выбрать!

А Вы знали, что утеплить фахверк можно фактически любым материалом, каркас здания весьма неприхотлив.

Заполнение и утепление стен фахверкового дома

• СИП-панели — не самый экологичный вариант, обладают высокой энергоемкостью, изготовлены из ориентированно-стружечных плит, посередине которых заложен утеплитель (чаще и дешевле всего — пенопласт)
• Ватные утеплители/материалы для стен с ватой — не экологичны, поглощают влагу. Базальтовая вата, эковата, стекловата, минеральная вата. В принципе, применение похоже на СИП-панели: бутерброд из досок и утеплителя.
• Глина — экологичный, и достаточно удобный материал. Другой вопрос в том, что он не самый популярный и достаточно устаревший. Глину можно смешивать с любым материалом: стружкой, опилками, соломой и проч.
• CLT панели — экологичные и красивые, но достаточно дорогие. Изготовлены на мотив клееного бруса, но в бОльших размерах и ламели склеиваются перпендикулярно. Инновационная технология, позволяющая заполнять фахверковый каркас полностью экологичными материалами с отличной способностью держать тепло
• Панели с пробкой — опять приходим к варианту «бутерброд», но в данном случае используется экологичная пробка и панели из древесины. Отличный выбор в качестве стеновых панелей и утеплителя, но достаточно дорогой, существует так же и клееный брус с пробкой, это для совсем северных регионов — строительство фахверкового дома из клееного бурса с пробкой, с пробковым же наполнением стен. Такой дом будет очень энергоэффективным и очень теплым, но при этом дорогим

СтройГарант не только построит для Вас фахверковый дом под ключ, дом из клееного бруса под ключ, каркасно-панельный дом под ключ, но и обязательно напомнит о том,в каких погодных условиях придется его строить и что лучше выбрать в том или ином случае.

Все наши дома строятся с применением наших пиломатериалов, мы производим пиломатериалы из древесины, отделочные материалы из древесины, клееный брус, CLT панели, утепленный клееный брус, деревянные окна.

Не игнорируйте советы бывалых строителей. Экономия на материалах и плохой расчет до добра не доведут, а вот грамотный проект и учет всех деталей даже позволят сэкономить на отоплении!

Источник

Строительство фахверка: особенности технологии

Существуют разные мнения о том, стоит ли приниматься за подобную работу, обсуждаются технологии возведения такого здания. Но сложно не согласиться, что дом с каркасом из дерева, элементы которого опоясывают конструкцию, выглядит действительно эффектно.

Кто-то только мечтает о строительстве такого дома, а кто-то уже решился на этот шаг. Например, пользователь asx_75 сам строит по технологии фахверк и в ходе работы столкнулся с определенными трудностями.

И правда, тему строительства дома-фахверка вполне можно вынести на изучение в рамках отдельного курса строительного вуза. Мы хотим поделиться некоторыми советами, которые, возможно, помогут вам построить фахверк своими руками.

Содержание

• История архитектурного стиля
• Стоимость
• Строительство фахверка своими руками
• Проведение расчетов
• Основные этапы строительства
• Фундамент и нижняя обвязка
• Сборка каркаса
• Стены
• Окна и двери
• Перекрытия, крыша
• Отделка

История архитектурного стиля

Фахверковое строение представляет собой конструкцию, в основе которой — жесткий каркас из бруса. Опорные элементы бывают вертикальными, горизонтальными и наклонными. Промежутки между ними заполнялись глиной с добавлением соломы или камнем.

Считается, что этот тип строительной конструкции и стиль возникли в Германии в XV веке, но и в других европейских странах возводились такие здания. Например, в Великобритании на главных площадях городов. Название «фахверк» можно перевести как «каркасное сооружение». Однако технология отличается от современных каркасных домов. У последних опорные элементы конструкции «спрятаны» за панелями. У фахверковыъ домов опоры остаются видны.

Такие дома были распространены в Средневековье по всей Европе. В стиле фахверк строили как дома для знати, используя для этого ценные породы дерева (например, дуб), так и складские помещения, небольшие церкви. Это могли быть одно- и двухэтажные сооружения.

В наши дни методика усовершенствована, а в строительстве применяются современные материалы. Это позволило снизить теплопотери, сделать строение надежнее. Традиционные фахверковые дома сегодня практически никто не строит. Вместо глиняных панелей используются ДСП, стекло, газобетон и др.

Стоимость

Цена строительства зависит от многих факторов и может существенно разниться. В среднем стоимость таких домов составляет от 33 тыс. руб. за кв. м., а разработка проекта — от 1300 тыс. руб. Строительные компании предлагают фахверковые строения «под ключ», стоимость которых может начинаться от 1680 тыс. руб.

Строительство фахверка своими руками

Некоторые наши пользователи предполагают, что построить фахверк достаточно просто. Вот что пишет наш пользователь kolos:

…но ведь фахверк по сути намного дешевле и проще, а предложений очень мало.

Но есть и иные мнения.

Профессиональный плотник и специалист по фахверковым технологиям Н. Герасимов утверждает, что сложность фахверковой конструкции состоит в том, что нужно построить пролет без несущих стен большой ширины.

Трудности возникают по ряду причин. Во-первых, нужно провести ряд точных расчетов. Поставить стойки в произвольном порядке нельзя. Это приведет к печальным последствиям в будущем. Причем стоит учесть, что конструкция имеет балки не только снаружи, но и внутри. Вся эта система связана, равномерно распределяет нагрузку строения.

Во-вторых, в отечественном холодном климате такие здания могут оказаться непрактичными. Из-за перепадов температуры в материалах появляются небольшие зазоры, особенно при использовании самана. Из-за этого дом продувается ветром.

В-третьих, натуральная древесина является пожароопасным материалом. Она требует постоянного ухода. Ее пропитывают антисептиками и антипиренами. Причем каждые 2-3 года процедуру нужно проводить снова.

Проведение расчетов

Строительство любого дома (и фахверковый не исключение) начинается с проведения расчетов. В случае с фахверком, можно применять специальную компьютерную программу. В противном случае есть вероятность допустить ошибку. Имеет смысл предусмотреть наличие таких опорных конструкций:

• ман и угловой ман;
• полу-ман;
• «андреевский крест»;
• малый ман;
• вильдерман и угловой вильдерман.

Возможно, проще заказывать готовый комплект у компаний, которые занимаются строительством домов-фахверков. Специалисты разработают проект, изготовят все опорные элементы и правильно их обработают. Важно, чтобы конструкция не оказалась элементарно небезопасной.

Вот что говорит по этому поводу наш читатель I.B.M.: «Фахверк, современный, требует в хозяйстве высокоточного обрабатывающего центра с ЧПУ в хозяйстве стоимостью под лямбаксов».

Конечно, раньше плотники применяли примитивный инструмент и возводили долговечные дома по этой технологии. Но в те времена требования к энергоэффективности и комфорту зданий были ниже. Дом по фахверковой технологии будет прочным и теплым и для нас, современных— при подходе в строительстве, который применим сегодня.

Основные этапы строительства

Если же вы хотите самостоятельно построить дом по фахверковой технологии и не боитесь возможных трудностей, можно рассмотреть основные этапы строительства. Конструкция возводится в следующей последовательности:

• По подготовленному проекту изготавливаются все деревянные элементы конструкции. Их вырезают и обрабатывают антипиренами, препятствующими развитию пожара и антисептиками против плесени, насекомых.
• Создается фундамент, на который устанавливается конструкция из деревянных элементов.
• Каркас заполняется теплоизоляцией и монтируются внешние и внутренние панели.
• Устанавливается окна, двери, кровля, межэтажные перекрытия.
• Проводится отделка стен внутри и снаружи.

Многие проекты предполагают использование панорамных окон. Раньше считалось, что именно эти элементы конструкции не позволяют строить фахверковые дома в холодном климате. Сейчас применяются энергосберегающие стеклопакеты, которые не пропускают теплый воздух из помещения.

Фундамент и нижняя обвязка

Фундамент выбирают в зависимости от материала стен, кровли, типа грунта и прочих факторов. Если это будут легкие каркасные элементы, можно установить винтовой свайный фундамент. Для тяжелых стен, например, с наполнителем из кирпича, камня или традиционной глины с соломой, нужен ленточный фундамент.

Его опускают ниже уровня промерзания почвы. В противном случае во время сильных морозов из-за пучения грунта повредится основание постройки и на стенах появятся трещины. На фундамент обязательно укладывается гидроизоляция. Ширина ленточного фундамента не должна превышать 50 см.

Для всех опорных конструкциях используют клееный брус. Он практически не меняет своих размеров при колебаниях температуры и влажности. Допустимо использовать обычный сухой брус. Поперечное сечение опорных элементов составляет 150х150 мм. Этот материал выбрал asx_75 для своего фахверка:

Именно из наблюдений — каркас в таких строениях массивный. 200-й брус одному тяжело поворачивать, 100-й — тонкий. Решил остановиться на брусе 150х150 — в меру массивный.

При строительстве оригинальных фахверков столбы вкапывали в землю или ставили их на камни. Но практичнее прикрепить к фундаменту обвязочный брус. К нему и будут фиксироваться вертикальные опоры конструкции. Обвязка фиксируется к основанию анкерными болтами. Сразу укладываются лаги пола, делается утепление. Минеральную вату или другой подходящий утеплитель зашивают влагостойкой фанерой.

Сборка каркаса

Основу каркаса составляют столбы, расположенные вертикально. Их расставляют на расстояние около 60 см друг от друга. На уровне окон, дверей, перекрытий устанавливают горизонтальные балки. Соединение брусьев делают вполдерева или в шип. Фиксацию выполняют при помощи деревянных нагелей. Качественно скрепить горизонтальные и вертикальные балки можно соединением «ласточкин хвост», также используя нагели.

Asx_75 использовал для соединения анкера:

Здесь всплыл, как понимаете, еще один недочет — проще было бы вложить закладные шпильки с резьбой. Но что сделано, то сделано. Просверлено отверстие в столбе, вбиты анкера и закручены гайки.признаюсь, что в одном месте анкер пошел криво и вышел наружу, но как показывает прошедший с этого момента год, никаких (возможно, пока) отрицательных последствий не наблюдаю.

Раскосы (наклонные элементы конструкции) увеличивают жесткость каркаса, придавая зданию тот особый вид старинного европейского дома. Поэтому их нужно распределять так, чтобы получился эффектный рисунок. Раскосы вписывают в ячейки, образованные вертикальными и горизонтальными перекладинами. Крепление также осуществляется потайным шипом или «ласточкиным хвостом». Используют нагели и металлические уголки для повышения надежности конструкции. Найти уголки для раскосов может быть сложно, поэтому их использование для наклонных элементов желательно, но не обязательно. Все деревянные элементы перед сборкой обрабатывают антипиреном и антисептиком.

Стены

Стены фахверка должны соответствовать следующим требованиям:

• должны быть немного тоньше, чем брус;
• быть прочными, устойчивыми к неблагоприятным погодным воздействиям;
• обладать низкой теплопроводностью.

Поэтому нужно продумать, каким материалом будут заполнены проемы. Используя арболит или саман, нужно установить в деревянных балках решетку. Ее делают из веток, реек или стальной сетки (ячейки 50х50 мм). Сетка фиксируется при помощи саморезов к брусу. Затем ее обмазывают выбранным материалом.

Чтобы установить фанеру, арболитовые листы или OSB, в брусе вырезают фальцы (четверть) по краям внутренней стороны. Желательно работать при помощи электропилы, в которой регулируется глубина реза. Чтобы рассчитать глубину паза, нужно прибавить к толщине листа 1 см. Ширина его составляет 2 см.

Если листы фанеры или иного подобного материала применяются для внутренней и внешней отделки, пазы делают с внутренней и наружной стороны бруса. После сборки каркаса панели вставляют в подготовленные для них места с внутренней и внешней стороны. Между панелями укладывают утеплитель. Чтобы повысить пожаробезопасность дома, используют минеральную вату с пароизоляцией.

Саман и арболит позволяют создать традиционный фахверк, но их теплопроводность выше, чем при использовании сэндвич-технологии. Поэтому такие материалы используют сегодня очень редко и только в относительно теплой климатической зоне. После высыхания стены из самана, арболита нужно конопатить, как обычный сруб.

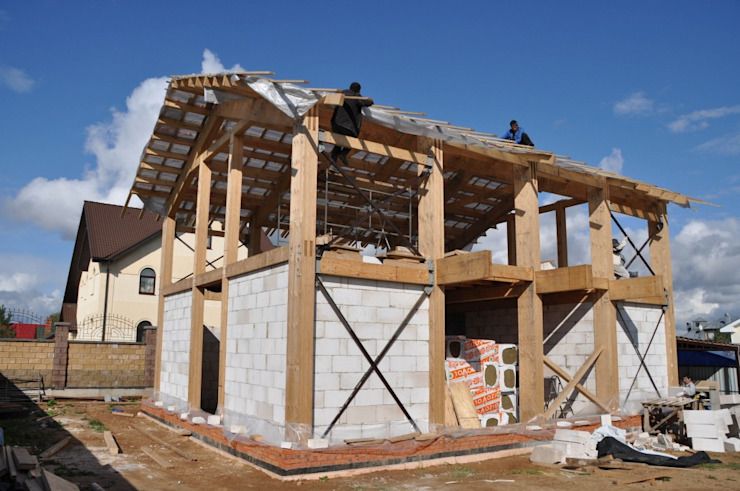

Стены сегодня строят из кирпича, газобетона, делают панорамное остекление. Выбор зависит от предпочтений хозяев дома, климатических условий и бюджета на строительство.

Asx_75 сделал стены из кирпича: «Именно так и заполняют проемы кирпичом. Согласитесь, его подогнать легче, чем более крупный пеноблок, который в классике и не применяется».

Окна и двери

Можно устанавливать металлопластиковые конструкции, но крепить их нужно на окосячку. В противном случае из-за изменения размеров деревянных элементов каркаса появятся большие щели или конструкции заклинит. В помещении важно продумать качественную вентиляцию.

Asx_75 устанавливал дверь так: «Да, косяк (раму) выставил, конечно, по уровню, просверлил отверстия и притянул к брус саморезами 3*120 (жёлтые, ничего, вроде). Позже пространства мд рамой и брусом запеню».

Перекрытия, крыша

Перекрытия в таких домах строят так же, как в каркасных и деревянных домах. Лаги второго этажа являются потолком на первом этаже. Поэтому утеплитель используют только для пола первого этажа. Крыша монтируется тоже по такой же технологии, как и в деревянном или каркасном доме.

Отделка

С внешней стороны фасад тщательно конопатят. Стены окрашивают в светлые тона, а брус обрабатывают темным лаком или краской. Для этого используют паропроницаемые составы. Панели можно покрывать красками любого типа.

Внутри дома применяется любая отделка. Чаще всего используют гипсокартон или деревянную вагонку. Можно оштукатурить стены или сохранить оригинальный вид отделочных материалов. Их покрывают лаком на водной основе.

В обсуждении на форуме можно ознакомиться со всеми подробностями строительства дома пользователем asx_75

Читайте также: «Секреты строительства дома по технологии классического фахверка в «одну каску», с минимальным бюджетом и без использования дорогих инструментов».
