Основания, фундаменты и эксплуатационные требования к ним
Нижняя часть любого сооружения — его фундамент — предназначена для передачи нагрузки всей его массы на грунт, который служит основанием. Надежные основания и фундаменты гарантируют прочность и устойчивость здания, а слабые, поддающиеся деформациям, приводят к разрушению его надземной части. Поэтому как в ходе строительства, так и в процессе эксплуатации сооружений основаниям и фундаментам нужно уделять особое внимание, ибо их надежность зависит от того, насколько правильно и полно учтены в проекте эксплуатационные требования к основаниям и фундаментам в конкретных условиях их устройства.
Основание и фундамент здания конструируют и рассчитывают совместно: чем прочнее грунтовое основание, тем меньше размеры фундамента; уплотняя и упрочняя слабое основание, можно уменьшить размеры фундамента, а увеличивая размеры фундамента, в частности его заглубление, площадь опирания на грунт — его подошву, можно использовать грунт в естественном состоянии. Из этого следует, что основания могут быть естественными или искусственными, т. е. специально усиленными путем уплотнения песком, щебнем (с трамбованием), химического либо электрохимического закрепления или забивки свай.
В строительстве на слабых грунтах часто применяют железобетонные сваи или специально уширенные блоки из железобетона, позволяющие использовать грунты в их естественном состоянии. Эксплуатационникам надо внимательно относиться
к грунтам основания и всемерно их защищать от подтопления атмосферными и талыми водами, а также от промерзания. Насыпные грунты и грунты с органическими примесями, кроме намывных, отличаются большой неоднородностью и сжимаемостью, а потому, как правило, не могут служить естественным основанием.
Естественные основания должны обладать следующими эксплуатационными качествами:
достаточной несущей способностью;
малой и равномерной сжимаемостью, обеспечивающей равномерную осадку здания в допустимых пределах;
неподвижностью и не подвергаться выпучиванию при промерзании (при пучинистых грунтах основание должно выбираться ниже глубины промерзания);
быть устойчивыми к действию агрессивных грунтовых вод и не вымываться.
Песчаные грунты, состоят из частиц крупностью 1—2 мм. Чем крупнее частицы песка, тем лучшими строительными качествами обладает такой грунт основания; чем больше в нем глинистых, пылеватых частиц размером 0,05—0,005 мм, тем хуже строительные качества таких грунтов, ибо они удерживают влагу, подвергаются выпучиванию, имеют малую несущую способность. Если в песке содержится таких частиц более 15 и до 50 %, то они относятся к пылеватым.
Глинистые грунты, состоят из чешуйчатых частиц крупностью меньше 0,005 мм. Глины, в отличие от песков, имеют тонкие капилляры, большую удельную поверхность соприкасания между частицами, сильно всасывают и удерживают воду и поэтому при промерзании подвергаются выпучиванию. Сжимаемость глинистых грунтов больше, чем песчаных, однако скорость их уплотнения под нагрузкой меньше, чем песков. Поэтому осадка сооружений, построенных на глине, продолжается длительное время.
Супеси и суглинки представляют собой смесь песка, глины и пылеватых частиц: супеси содержат от 3 до 10 % пылеватых частиц, а суглинки — от 10 до 30%- По своим качествам эти грунты занимают промежуточное положение между песками и глинами. Сильно насыщенные водой супеси называют плывунами-, они мало пригодны в качестве оснований.
Лёсс по зерновому составу относится к пылеватым суглинкам. Характерным его признаком являются крупные и длинные капилляры (макропоры) в виде вертикальных трубочек, которые при замачивании размокают и под нагрузкой дают большие осадки. Основаниями они могут служить лишь в том случае, если их защитить от увлажнения или специально обработать, например предварительно увлажнить и уплотнить катками или трамбовками, что эффективно при толщине просадоч- ного грунта до 1,5 м.

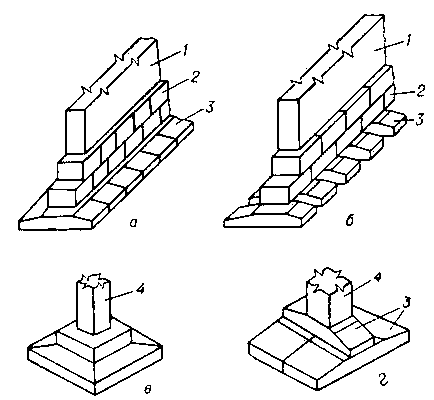

Фундаменты могут быть ленточными, столбчатыми, сплошными, в виде отдельных опор под колонны, свайными и др. (рис. 2.1).
Ленточные фундаменты представляют собой непрерывную ленту из каменного материала под всеми наружными и внутренними стенами. При устройстве подвалов ленточный фундамент образует их стены; это наиболее распространенный вид фундамента. Иногда ленточный фундамент заменяют столбами через 2—3 м и под пересечением стен, а по ним на отметке цо-
Рис. 2.1. Основные конструкции фундаментов
а — ленточный под стены; б —то же, под колонны; в — столбчатый под стены; г — отдельный под колонну; д — сплошная плита под колонны; е — коробчатый под здание; ж — свайный
коля укладывают обвязочную балку и по ней возводят стену. На слабых, пучинистых, вечномерзлых грунтах фундамент нередко выполняют из свай. Сплошные фундаменты устраивают при больших нагрузках в зданиях повышенной этажности, в заглубленных сооружениях, т. е. когда зданию необходимо придать особую надежность и монолитность. Фундаменты под колонны делают в виде отдельных опор-башмаков.
Ширина фундамента в верхней части определяется исходя из толщины стены, опирающейся на него, а также двух выступов- обрезов по 60 мм, учитывающих неточность разбивки фундамента и грубые формы используемых для него камней. Размер фундамента понизу зависит от прочности грунтов основания. При слабых грунтах фундамент в нижней части уширяют ступенями с соотношением высоты к выступу 1 :2, например 20 и 40 см. Заглубление фундаментов определяется прочностью
основания (чем оно глубже, тем больше его несущая способность), а также глубиной промерзания пучинистых грунтов. При влажных пучинистых грунтах заложение фундаментов должно быть обязательно на 250 мм ниже глубины промерзания. Для зданий с подвалами заглубление фундаментов назначается в зависимости от высоты подвала и прочности грунтов основания.
Изменение проектных условий оснований и фундаментов (например, в результате срезки или подсыпки грунта вокруг здания, повышения или понижения уровня грунтовых вод и т. п.) может привести к снижению несущей способности, неравномерной их осадке или к выпучиванию, разрушению всей надземной части здания. Фундаменты возводятся из морозо- и гнилостойких материалов и поднимаются над землей на 10 см, чтобы гидроизоляция и кирпичная кладка находились выше отмостки тротуара, а еще лучше слой гидроизоляции поднять выше — на 20—30 см с целью защиты стены от капиллярной воды.
Таблица 2.1. Исходные данные для установления эксплуатационных качеств фундаментов
На основе учета воздействующих на основания и фундаменты факторов и предъявляемых к ним нормативных требований составлена таблица (табл. 2.1) и принципиальная структурная схема (рис. 2.2), на которой показаны все воздействующие факторы и удовлетворяющие их конструктивные элементы фундамента.
Теперь, когда известны структурная схема, возможные конструктивные решения фундаментов и сформулированы (табл.
2.1) эксплуатационные требования к ним, можно перейти к выбору и обоснованию конструкции фундамента для конкретных гидрогеологических, климатических условий и назначения здания, его размеров, строительных материалов и других особенностей.
Рис. 2.2. Структурная схема фунда- мента
Воздействия на фундаменты: 1 — грунта и грунтовых вод; 2 — промерзания и пучения; 3 — атмосферных осадков; 4 — нагрузок
Конструктивные элементы фундаментов: I — горизонтальная
гидроизоляция; II — несущие элементы; III — вертикальная гидроизоляция и ее защита; IV — горизонтальная гидроизоляция в полу и фундаменте; V — дренаж; VI — основание (естественное или искусственное)
Задача выбора конструкции и размеров фундамента состоит в том, чтобы оценить выбираемый вариант по показателям указанной таблицы, структурной схеме фундамента и достигнуть полной и правильной реализации нормативных эксплуатационных требований в проектируемом фундаменте.
При этом важно выявить возможные несоотвествия, неполное удовлетворение эксплуатационных требований в проектируемом фундаменте и устранить их, а в инструкции по эксплуатации отразить специфику его технического обслуживания и ремонта.
Таким образом, задача проектирования фундаментов, как и других конструкций здания (сооружения), состоит в том, чтобы из всех известных и возможных конструктивных решений выбрать, руководствуясь эксплуатационными требованиями к ним, их принципальной структурной схемой, а также исходными данными для разработки проекта, наиболее рациональный для данного случая тип.
Цоколь — это нижняя часть стены, которая должна обладать особыми эксплуатационными качествами: конструктивными— защищать стену от увлажнения и механических повреждений; эстетическими — создавать зрительное впечатление прочной и надежной базы здания. Поэтому цоколь выполняется из прочного и красивого материала, разделывается «под крупные камни», его нередко окрашивают в темный цвет. Материалами для цоколя служат естественный камень, бетонные блоки, хорошо обоженных кирпич. Недооценка материала для цоколя, отсутствие в нем гидроизоляционного слоя приводит к быстрому разрушению здания, неприятному внешнему виду, а восстановить цоколь и гидрозоляцию в нем сложно и дорого.
Отмостка — это слой асфальта, бетона или камня толщиной 100—150 мм и шириной около 750 мм вдоль наружной стены
здания, уложенный на подготовленное из глины и щебня основание, имеющий уклон от здания 0,03—0,05; она предназначена для отвода воды от здания и прикрытия верхнего обреза фундамента. Важным условием исправности отмостки является хорошо уплотненный грунт обратной засыпки, на котором она устраивается; исправная отмостка — без трещин, «блюдец», скопления на ней воды — гарантирует сохранение в проектном положении основания, фундамента и всей надземной части здания. В зданиях, расположенных на красной линии, функции отмостки выполняет тротуар.
Нередко отмостке не придается должного внимания или ее вообще не устраивают. Недооценка роли отмостки и ее исправного состояния как малозначащего, несущественного элемента обходится весьма дорого. Поскольку она устраивается на обратной засыпке грунта вокруг фундамента, то грунт оказывается плохо уплотненным и отмостка дает просадку, в ней образуются трещины, через которые вода проникает под фундамент, снижает несущую способность основания, способствует его промерзанию и выпучиванию со всеми вытекающими последствиями. Из этого следует, что исправное состояние отмостки является важным ее эксплуатационным качеством, обязательным условием поддержания в исправном состоянии всего сооружения, а неисправное ее состояние, скопление на ней воды влекут за собой повреждения вышележащих частей здания.
По состоянию отмостки и цоколя можно судить о техническом состоянии здания, а также о профессионализме и добросовестном выполнении своих обязанностей эксплуатационниками.
Источник
Сайт инженера-проектировщика
Свежие записи
Фундаменты, требования к ним, классификация
Фундаменты, требования к ним, классификация
Фундамент — основа дома, и чем он сильнее, тем долговечнее сооружение. Поэтому к выбору фундамента дома надо подойти очень ответственно. Основные геометрические параметры фундаментов: hф — глубина заложения, то есть расстояние от подошвы фундамента до поверхности планирования; b — ширина подошвы фундамента (рис. 1).
Глубина заложения зависит от назначения здания, наличия подвала, геологических условий, особенностей залегания грунтов, глубины промерзания, уровня грунтовых вод. Глубина заложения фундаментов под внутренние стены отапливаемых зданий меньше чем у неотапливаемых зданий, это связано с тем, что теплоотдача от теплого здания уменьшает глубину промерзания грунта вокруг фундамента.
Рис. 1. Определение глубины заложения фундаментов: 1 — подошва фундамента; 2 — тело фундамента; 3 — отметка глубины заложения фундамента; 4 — отметка уровня грунтовых вод; 5 — обрез фундамента; 6 — планировочная отметка; 7 — стена; 8 — уровень пола первого этажа; hф — глубина заложения фундамента; b — ширина подошвы фундамента
Фундаменты классифицируют по следующим признакам:
а) по материалам (выбора материала фундамента следует уделять большое внимание, поскольку это определяет долговечность существования сооружения):
— из природных материалов: деревянные (допускаются только для временных сооружений), бутовые;
— из искусственных материалов: бутобетонные, кирпичные, бетонные, железобетонные, силикатобетонных;
б) по характеру работы: «жесткие», работающих на сжатие, и «гибкие», которые работают на сжатие и изгиб. К гибким фундаментам относятся железобетонные фундаменты.
в) по величине углубление в грунт: мелкозаглубленные (до 1 м); мелкого заложения (менее 5 м); глубокого заложения (более 5 м);
г) по методу изготовления:
— фундаменты, сооружаемые с выемкой грунта: в открытых котлованах с последующим засыпанием (ленточные, отдельные, перекрестные, в виде сплошных плит),
— с выемкой грунта бурением (буровые фундаменты, глубокие опоры, колодцы, сваи-оболочки, кессоны и т.д.);
— путем замены грунтов (грунтовые и песчаные подушки, основания и покрытия дорог, аэродромов, стоянок),
— фундаменты строящихся без выемки грунта: углублением в грунт сборных элементов (сваи), образованием в грунте полости с последующим заполнением ее сборными или монолитными конструкциями враспор (фундаменты в пробитых скважинах, и др.);
— искусственные основания, устроены углублением в грунт раздробленного материала;
— искусственные основания, устраиваются с помощью физико-химических процессов;
д) по конструктивной схеме (рис. 2):
— ленточные, расположенные по всей длине стен, под рядами колонн в виде сплошной ленты;
— столбчатые, устраиваемые под отдельные опоры фундамента (колонны, столбы), а в ряде случаев под стены;
— сплошные, представляющие собой монолитную плиту под всей площадью здания,
— свайные — в виде заглубленных в грунт стержней.
Рис. 2. Конструктивные схемы фундаментов: а — ленточный под стены; б -столбчатый под стены; в — столбчатых под отдельные опоры; г — сплошной; д -свайный; 1 — фундаментная плита; 2 — армированный шов 3 — бетонный блок фундамента; 4 — армированный пояс; 5 — стена; 6 — столбчатые фундаменты; 7 -столбчатых блок под отдельные опоры; 8 — плита; 9 — свая; 10 – ростверк.
