Что такое обмазочная гидроизоляция фундаментов

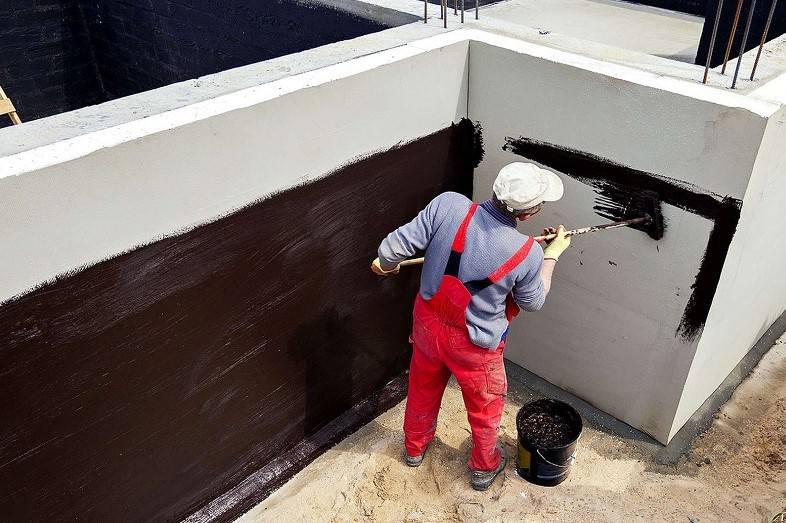

Гидроизоляция фундамента
битумной мастикой

Обмазочная гидроизоляция – один из самых распространенных способов устройства гидроизоляции фундамента, что связано с простотой нанесения мастик, отсутствием швов, возможностью использования на элементах сооружения сложной конфигурации и механизированного нанесения (напыляемая гидроизоляция).

Основным недостатком в применении этих материалов является усадка, которая может привести к разрыву гидроизоляции. Нанесение мастики производится со стороны давления воды (на прижим), и перед обратной засыпкой обмазочная гидроизоляция требуют обязательной защиты, которая может быть выполнена в виде защитных стенок, применением плоских дренажей (профилированных мембран), теплоизоляции (XPS) и т.д.

Обмазочную гидроизоляцию следует применять в основном для защиты от капиллярной (грунтовой) влаги и почвенных вод в дренирующих и маловлажных грунтах, когда грунтовые воды находятся на 1,5-2 м ниже уровня пола подвала. При гидростатическом напоре ее можно применять, если напор не будет превышать 2 м для гидроизоляции из битумной мастики и 5 м для гидроизоляции из битумно-полимерной мастики.

Обмазочную гидроизоляцию из чистых разжиженных битумов применять не рекомендуется из-за недостаточной долговечности битумных покрытий.

Толщина гидроизоляции

Битумную или битумно-полимерную мастику следует наносить 2-4 слоями. Общая толщина обмазочной гидроизоляции зависит от глубины заложения фундамента (см. таблицу).

Глубина заложения фундамента, м	Общая толщина гидроизоляции битумной мастикой, мм
0. 3	2
3. 5	2-4

Из-за того, что они наносятся в жидком состоянии, решающую роль играет соблюдение проектной толщины слоя гидроизоляции. В этой связи контроль должен предусматривать замеры толщины покрытия в мокром и сухом состоянии. Контроль толщины мокрой пленки производится гребенкой или диском, толщину сухой пленки измеряют универсальными толщинометрами.

Недостаток мастичного покрытия состоит в том, что трудно добиться гарантированной толщины изолирующей пленки, особенно при больших уклонах и неровных поверхностях. Поэтому необходимо либо тщательно готовить поверхность, либо увеличивать расход материала. И то и другое приводит к росту стоимости покрытия.

Расход на 1 м2

Расход гидроизоляция обмазочная битумная в 2 слоя – 2,0-2,5 кг/м2

Межслойные интервалы

Каждый слой битумной мастики наносят только после полного высыхания или отвердения предыдущего. Если последующий слой мастики нанести по невысохшему предыдущему, то это может привести к отслоению или отсутствию необходимой адгезии мастичного покрытия к основанию.

Гидроизоляционный слой, выполненный из мастики, считается высохшим, если на проверку его поверхность не является липкой. Время высыхания мастичного слоя зависит от состава битумной мастики, температуры и влажности, как окружающего воздуха, так и основания.

Устройство гидроизоляции (технология)

Подготовка основания

• Основание для обмазочной гидроизоляции должно быть прочным и сплошным, с закругленными (радиусами 3-5 см) или срезанными на фаску углами и гранями. В местах переходов с горизонтальной на вертикальную поверхность должны быть выполнены выкружки (галтели), обеспечивающие плавность сопряжения пересекающихся плоскостей.
• Бетонную поверхность с большим количеством раковин от пузырьков воздуха с целью предотвращения образования лопающихся через 10-15 минут пузырьков в свеженанесенном мастичном слое затирают мелкозернистыми цементными растворами из сухих строительных смесей.
• Для мастичной гидроизоляции особенно опасны «гребешки» с острыми и колкими выступами, образующиеся в местах стыковки листов опалубки, которые необходимо удалить.
• Поверхность основания очищают от пыли, грязи, строительного мусора.
• Гидроизолируемая поверхность должна быть сухой.

Влажность основания — важнейший показатель готовности поверхности под нанесение битумной мастики. Наличие влаги приводит к образованию вздутий или отслоению мастики от поверхности.

Допустимая влажность поверхности для битумной (битумно-полимерной) мастики должна быть не более 4%. Мастики водоэмульсионные можно наносить на влажные (до 8%), но не мокрые основания.

Простейший тест на влагу предусматривает укладку на подготовленную поверхность бетона полиэтиленовой пленки размером 1х1 м. Если под ней за 4-24 часа не появится конденсат, то нанесение битумной гидроизоляции возможно.

Нанесение праймера

• Для улучшения сцепления (адгезии) мастики с бетонной поверхностью подготовленное основание огрунтовывается Праймер битумный (готовой битумной грунтовкой).

Грунтовка может также приготовляться из битума (марок БН 70 / 30, БН 90 / 10, БНК 90 / 30) и быстроиспаряющегося растворителя (бензин, нефрас), разбавленного в соотношении
1:3–1:4, по весу или битумной мастики с теплостойкостью выше 80 °С, разбавленной до нужной консистенции.

Вид праймера (грунтовки) должен соответствовать применяемой мастике.

Грунтовочный состав следует наносить по всей поверхности в один слой, в местах примыканий по затирке из цементно-песчаного раствора — в два слоя.

Праймер битумный наноситься на поверхность при помощи валика или кисти. Просохшее после огрунтовки основание готово к началу устройства обмазочной гидроизоляции.

Нанесение мастики

• Битумная мастика наносится на подготовленные поверхности с увлажняющей стороны (со стороны давления воды).
• Мастика наносится послойно валиком, кистью, шпателем, либо наливом. Каждый слой должен быть сплошным, без разрывов, равномерной толщины, параллельными полосами. Направление нанесения битумной мастики снизу-вверх.
• Следующий слой мастики следует наносить после отвердения и высыхания предыдущего (на приложенном тампоне не должно оставаться следов вяжущего).

Армирование гидроизоляции

В местах примыканий и сопряжений, в которых возможно образование трещин, местах расположения холодных швов, выявленных трещин в монолитном бетоне и т.п. дефектов обмазочную гидроизоляцию необходимо армировать.

В качестве армирующего материала рекомендуется применять стекловолокнистые материалы (стеклоткани и стеклохолсты), либо геотекстиль плотностью от 100 до 150 г/м2. Возможно также
усиление подобных «проблемных» мест рулонными материалами.

Стекловолокнистый материал утапливается в первом слое мастики и прикатывается валиком, что обеспечивает плотное примыкание полотнища к основанию без образования пустот под ним. После высыхания системы «мастика битумная — армирующий материал», наноситься второй слой мастики. Нахлест полосы стеклоткани или стеклохолста в обе стороны от оси проблемного места должен быть не менее 100 мм.

Наличие армирующего материала в гидроизоляционном покрытие приводит к распределению растягивающей нагрузки на всю полосу изоляции, уменьшает удлинение материала в месте раскрытия трещины, что обеспечивает сохранение его сплошности, надежность и долговечность гидроизоляции.

Засыпку стен с обмазочной гидроизоляцией следует производить только мягким грунтом, защитное покрытие (стяжки, стенки) в этом случае не требуется.

Источник

Обмазочная гидроизоляция фундамента

Обмазочная гидроизоляция фундамента применяется в тех случаях, когда требуется защита от капиллярной влаги, а гидростатическое давление не превышает 0,1 МПа. Выполняют обмазочную гидроизоляцию с помощью битумных или полимерных мастик, образующих водонепроницаемую пленку на поверхности фундамента. В качестве основной защиты обмазочную технологию применяют для вертикальной гидроизоляции фундамента. При выполнении горизонтальной гидроизоляции обмазочные материалы используют в качестве дополнительного гидроизолирующего слоя, так как их прочность невелика.

Материалы для обмазочной гидроизоляции

Наиболее распространенными материалами являются битумные, битумно-полимерные, каучуковые мастики, а также праймеры для подготовки основания, лаки, краски и эмульсии на водной основе. Назначение компонентов мастик:

• Битум – нефтепродукт, позволяющий создать водоотталкивающее покрытие, черного цвета, с невысокой пластичностью. Применяется в диспергированном виде в составе эмульсий, в расплавах или в растворах органических растворителей.
• Каучук – жидкая резина. Придает мастикам пластичность, хорошую адгезию, устойчивость к появлению трещин при усадке здания.
• Полимерные наполнители улучшают адгезию и проникающую способность, насыщают поры материала. Способствуют повышению механической стойкости.
• Растворители. Они могут быть как органическими, например, уайт-спирит, так и водными. Средства для обмазочной гидроизоляции на водной основе применяют как начальную гидроизоляцию мембранных пленок.

Мастики для обмазочной гидроизоляции бывают как холодные, готовые к применению, так и горячие – они поставляются в брикетах в виде вязкой твердой массы и требую предварительного нагрева до температуры 160-180 градусов Цельсия.

Технология выполнения обмазочной гидроизоляции

1. Поверхность фундамента зачищают от пыли, загрязнений. Острые выступы, углы и грани необходимо скруглить до радиуса не менее 3 см с помощью болгарки, иначе при механическом давлении грунта или конструкций произойдет повреждение слоя гидроизоляции. Если покрытию подлежат внутренние углы, необходимо выполнить галтели треугольного сечения – с их помощью уменьшается давление обратной засыпки на гидроизолирующий слой. Трещины и швы расшивают до твердого основания, заделывают цементным раствором. Раковины также замазывают цементным раствором – при покрытии в них остается воздух, и через некоторое время образуются пузыри, при разрыве которых нарушается сплошной гидроизолирующий слой.

Обмазочная гидроизоляция применяется также как дополнительная защита фундамента и подслой для оклеечной гидроизоляции. В этом случае Подготовку поверхности фундамента проводят аналогичным образом, включая скругление острых углов и выполнение фасок, устройство галтелей, а также грунтовку и покрытие лаком или первым слоем мастики. Далее выполняется оклеечная гидроизоляция.

Мастику и праймер для дополнительной защиты выбирают в зависимости от рулонного материала: для рубероидов с битумным покрытием – мастику на основе битума, для полимерных материалов – водорастворимую мастику на основе каучука и диспергированных нефтепродуктов, так как битум по отношению к полимерным покрытиям является агрессивным материалом и может стать причиной их разрушения. Также нельзя использовать битумные мастики на основе органических растворителей как незащищенную гидроизоляцию перед утеплением фундамента пенопластом и полистиролом. Лучше выбрать водоэмульсионный состав на основе полимеров или покрыть гидроизоляцию цементной грунтовкой.

Обмазочная гидроизоляция цементными модифицированными растворами

Разновидность обмазочной гидроизоляции – гидроизоляция цементными модифицированными растворами. Как известно, бетон – пористый материал, легко впитывающий влагу. Применение раствором с высоким содержанием цемента высшей марки и модификаторов, заполняющих поры и капилляры, позволяет сделать бетон не только водонепроницаемым, но и химически устойчивым к воздействию агрессивных жидкостей. Кроме того, поверхность материала становится очень прочной. Этими качествами обмазочной цементной гидроизоляции обусловлена область ее применения – фундаменты зданий, установленных на участках с повышенной влажностью и возможностью контакта с агрессивными грунтовыми водами. Кроме того, слой обмазочной гидроизоляции на основе цемента играет роль штукатурки под любое финишное покрытие: плитку, отделочный камень, покраску.

Источник

Применение и технология нанесения обмазочной гидроизоляции

Какую гидроизоляцию выбрать для фундамента — Фундамент своими руками

Грунтовые воды, влага, погодная сырость – все это представляет естественную угрозу для здания, если его основание недостаточно надежно защищено от воды.

Чтобы бетон и другие материалы в составе конструкции фундамента не страдали от влаги, создавая в нижних помещениях атмосферу сырости, при строительстве необходимо проводить ряд работ, главная из которых – гидроизоляция фундамента.

Какие материалы, технологии лучше для этого подойдут и можно ли справиться с процессом самостоятельно – найдите ответы ниже.

Что такое гидроизоляция фундамента

Любая гидроизоляция – это ряд работ, направленных на утепление, ограждение фундамента от влияния, проникновения влаги, сокращение естественной впитывающей способности бетона. Особенно актуальна эта процедура, если дом стоит на влажной почве или имеет подвальное помещение, гараж, цокольный этаж. Существуют разные способы, чем обработать фундамент от влаги:

• распространены битум, битумные мастики;
• затем следуют цементно-полимерные составы;
• применяются жидкая резина и самоклеящиеся рулонные материалы.

Для чего нужна гидроизоляция

Бетон – главный компонент любого фундамента, имеет пористую, податливую структуру, поэтому жидкость из атмосферы и почвы всегда просачивается внутрь него, разрушая целостность конструкции, создавая и увеличивая микротрещины. В конечном итоге это поможет привести к таким серьезным последствиям, как частичное разрушение, гниение, крошение дома у основания.

Гидроизоляция необходима каждой постройке для того, чтобы увеличить срок ее безопасной, гарантированной эксплуатации, защитить дом от сырости и ее неприятных составляющих – грибка, плесени. Современная гидроизоляция фундамента позволяет устранить все эти опасности с помощью функциональных, доступных строй-материалов и нехитрой технологии.

Горизонтальная гидроизоляция фундамента

В зависимости от особенностей материала и местности используют горизонтальный или вертикальный вид процедуры.

Горизонтальный обеспечивает хорошую защиту перекрытий, стен, цоколя, террас и балконов от капиллярных вод, укладывается по обрезу фундамента, чуть выше уровня отмостки.

Для выполнения используют рулонный или пропиточный метод. Горизонтальная гидроизоляция фундамента проводится в начале строительства, перед возведением стен.

Вертикальная гидроизоляция

Использовать для этого лучше легкие битумные смеси, которые утепляют здания и не утяжеляют его конструкцию.

Вертикальная гидроизоляция необходима для зашиты боковых стен, каркаса, узлов дверных проемов, подземных помещений, от проникновения поверхностных вод.

Поскольку эта часть здания часто подвергается воздействию внешних факторов, нужно наносить дополнительный слой поверх основного гидроизоляционного.

Рулонная гидроизоляция для фундамента

Оклеечная гидроизоляция фундамента производится с помощью таких материалов, как рубероид, стеклоизол, пергамин, которые приклеивают в несколько слоем с помощью мастики или специального клея.

Другие способы – это пленочный диффузионные мембраны, которые имеют высокую паропроводимость и хорошо защищают внутреннюю часть здания, или битумные, полимерные рулоны, прикрепленные горячим, наплавным способом (для лучшего соединения с поверхностью).

Заранее следует просчитать количество необходимого материала для горизонтальной защиты от грунтовых вод: будущий гидроизоляционный слой должен составлять около 3-х мм, если подошва фундамента находится не ниже 3-х метров. Толщина и количество покрытий зависит от качества, прочности материала, рекомендуемые нормы часто указываются на упаковке.

Материалы для обмазочной гидроизоляции

Для устройства обмазочной гидроизоляции фундаментов используются специальные мастики на основе битума, битум, составы на основе цемента, а также полимерные материалы.

Материалы, имеющие в своем составе битум

В этой группе гидроизоляционных материалов на первом месте стоит битум, но т.к. при его использовании требуется его разогрев, то в связи с появлением новых материалов, его использование сокращается.

Твердый битум перед нанесением нужно будет разогреть

В состав мастик на основе битума добавляют различные пластификаторы (каучук, силикон) и герметики, что улучшает их физические свойства, эксплуатационные показатели, а также условия выполнения работ с их использованием. Битумно-полимерные мастики не требуют предварительного разогрева, но перед их нанесением требуется обработать покрываемую поверхность специальным составом – грунтовкой –праймер.

Праймер под битумную мастику

Грунтовка – праймер наносится с целью улучшения адгезии, укрепления обрабатываемого основания и закрытия пор на его поверхности. Изготавливаются праймер-грунтовки на минеральной, битумной, алкидной и акриловых основах и для различного типа оснований (бетон, кирпич, дерево и т.д.).

Мастики выпускаются однокомпонентными, которые могут быть использованы без дополнительной подготовки и двухкомпонентными – для использования которых требуется их приготовить.

Для различных типов оснований выпускаются различные марки мастик: для фундаментов и полов, под плитку, для кровли, а также для частей зданий и сооружений, контактирующих с землей.

Не требующая разогрева битумная мастика

Материалы на основе цемента

Цементно-полимерные мастики включают в себя портланд цемент, минеральные наполнители и полимеризующие добавки. Это двухкомпонентные составы, для приготовления которых требуется вода или специальная эмульсия.

Кроме этого, промышленностью выпускаются смеси, в состав которых кроме цемента входят смолы и инертные наполнители, а также органические добавки.

Данные материалы несколько дороже, чем изготовленные на основе битума, но за счет того, что при производстве работ с их использованием, сокращается общий объем строительно-монтажных работ, то общая стоимость строительства практически идентична для обоих вариантах исполнения.

Снижение объема работ связано с тем, что слой гидроизоляции на основе цемента служит одновременно и стяжкой для финишного покрытия обрабатываемой поверхности.

Полимерные материалы

К этой группе гидроизоляционных материалов относятся мастики, изготавливаемые из синтетических эмульсий, каучука, пластификаторов и прочих технологических добавок.

Полимерные мастики значительно дороже материалов на основе цемента и битума, но благодаря своим технологическим показателям, значительно превосходящим эти материалы, они получают все более широкое распространение.

Достоинствами полимерных материалов являются:

• Высокая адгезия с покрываемой поверхностью.
• Эластичность.
• Абсолютная водонепроницаемость.
• Пожаробезопасность.

Гидроизоляция под фундамент

Чтобы влага не проникла в бетонную конструкцию через подошву, под фундаментное основание необходимо уложить специальный гидроизоляционный слой. Его можно выполнить двумя способами.

1. На дне подготовленного приямка разравнивается и тщательно трамбуется слой щебня и строительного песка. Затем укладывается геотекстиль, мембранная гидроизоляционная пленка, снова слой геотекстиля и обычная полиэтиленовая пленка, которая убережет материал от проникновения жидкого цемента.
2. Дно котлована засыпается толстым слоем (не менее 20 см) жирной глины, которую необходимо хорошо разровнять и утрамбовать. Далее наливается слой бетона высотой 5-8 см. Дождавшись полного затвердения бетона, эту «подушку» гидроизолируют битумной мастикой, настилают слой рубероида, поверх него снова наносят слой мастики, настилают второй слой рулонной гидроизоляции. Далее заливают пятисантиметровый слой бетона, который через два-три часа после заливки посыпают мелким, просеянным сквозь сито, цементом и разравнивают. После полного высыхания бетона можно выполнять заливку самого фундамента.

Величина гидроизоляционного слоя

Для выполнения работ используется обмазочная техническая карта гидроизоляции фундаментов. В документе указывается вид используемого материала, технологическая последовательность выполнения работ, калькуляция, график проводимых действий, требования по технике безопасности и охране труда.

В инструкции по эксплуатации рекомендуется наносить несколько слоёв гидроизоляции. Многократность зависит от глубины залегания основания строительного объекта. Рекомендуется пользоваться значениями из таблицы.

№ п/п	Глубина расположения фундамента, метр	Толщина защитного покрытия, сантиметр
1	менее 3	0,2
2	от 3 до 5	0,2-0,4
3	более 5, а также бетонные сваи	0,5

Новое гидроизоляционное покрытие можно сделать только после высыхания предыдущего слоя. Чтобы определить степень сухости, достаточно провести ладонью по основанию. Поверхность на ощупь будет эластичной и мягкой.

Можно проверить готовность другим способом. Взять полиэтиленовую плёнку размером 1 квадратный метр и разместить на основании. Если в течение 24 часов изнутри не образуется конденсат, можно продолжать работу.

Время процесса зависит от нескольких факторов:

• вида и состава гидроизоляции;
• влажности площади основания;
• климатической температуры.

Экранная изоляция

Относительно новый способ защиты фундаментов, чем-то напоминающий возведение глиняного замка. При такой гидроизоляции используются бентоматы, имеющие свойство разбухать при контакте с влагой за счет образования водонепроницаемого геля. Основа бентонитовых матов – специальные глиняные гранулы. Надежность экранной изоляции приравнивается к глиняной стене толщиной 1 метр. Крепление матов к поверхности производится при помощи дюбелей.

Исходя из особенностей строения и своих возможностей, каждый застройщик решает, какая гидроизоляция лучше подойдет для фундамента конкретно в его случае. Основными моментами для выбора определенной технологии являются наличие подвального помещения и его глубины, тип и количество грунтовых вод, а также особенности конструкции фундамента.

Технология выполнения обмазочной гидроизоляции

Поверхность фундамента зачищают от пыли, загрязнений. Острые выступы, углы и грани необходимо скруглить до радиуса не менее 3 см с помощью болгарки, иначе при механическом давлении грунта или конструкций произойдет повреждение слоя гидроизоляции. Если покрытию подлежат внутренние углы, необходимо выполнить галтели треугольного сечения – с их помощью уменьшается давление обратной засыпки на гидроизолирующий слой. Трещины и швы расшивают до твердого основания, заделывают цементным раствором. Раковины также замазывают цементным раствором – при покрытии в них остается воздух, и через некоторое время образуются пузыри, при разрыве которых нарушается сплошной гидроизолирующий слой.

Для улучшения сцепления пленки гидроизоляции с основанием применяют так называемые праймеры – грунтовки, предназначенные под конкретный тип покрытия. Для битумных мастик на основе органических растворителей применяют праймеры с тем же видом растворителя, для водоэмульсионных составов – водорастворимые грунтовки. Праймер наносят на очищенное от пыли основание с помощью валика, углы дополнительно промазывают кистью. Время высыхания праймера обычно не превышает несколько часов.

Под битумные и битумно-полимерные мастики первым слоем наносят быстро сохнущий битумный лак, обеспечивающий хорошую адгезию. Лак наносят кистью, вертикальными мазками, или напылением, по всей поверхности фундамента. Ждут полного его высыхания.

Готовят мастику к нанесению. Однокомпонентную размешивают и при необходимости разводят соответствующим растворителем. Двухкомпонентную мастику смешивают по инструкции на упаковке.

Наносят первый слой мастики широкой кистью, валиком или шпателем. Мастику наносят без промежутков, тщательно промазывая углы, чтобы образовалось цельное и безразрывное покрытие. Направление мазков – вертикальное. Аналогичным образом наносят два-три слоя мастики, обязательно выжидая время полного ее отвердения. При производстве работ в условиях минусовых температур мастику необходимо слегка нагреть для улучшения ее пластичности.

В случае постройки новых зданий необходимо армировать гидроизоляцию, чтобы избежать ее повреждения при усадке. Для этого используют стеклоткань, стеклохолст, наклеивая их на первый слой мастики так, чтобы они были полностью смочены ей. Также обязательно армируют стеклотканью углы, галтели, острые выступы со снятой фаской.

Битумную мастику для горячего применения необходимо предварительно нагреть до температуры 160-180 градусов в металлической емкости. Наносят ее с помощью шпателя, выравнивая жесткой кистью. Горячую битумную мастику применяют обычно для горизонтальной гидроизоляции фундамента, там, где требуется более толстый слой и быстрое отвердение слоя битума.

После полного высыхания мастики приступают к утеплению фундамента или производят обратную засыпку грунта. Для обратной засыпки следует использовать песок без посторонних включений – они могут повредить слой гидроизоляции. Для уменьшения застоя влаги у стен фундамента и снижения гидростатического давления на участках с высоким уровнем грунтовых вод перед засыпкой выполняют дренаж.

Обмазочная гидроизоляция применяется также как дополнительная защита фундамента и подслой для оклеечной гидроизоляции. В этом случае Подготовку поверхности фундамента проводят аналогичным образом, включая скругление острых углов и выполнение фасок, устройство галтелей, а также грунтовку и покрытие лаком или первым слоем мастики. Далее выполняется оклеечная гидроизоляция.

Мастику и праймер для дополнительной защиты выбирают в зависимости от рулонного материала: для рубероидов с битумным покрытием – мастику на основе битума, для полимерных материалов – водорастворимую мастику на основе каучука и диспергированных нефтепродуктов, так как битум по отношению к полимерным покрытиям является агрессивным материалом и может стать причиной их разрушения. Также нельзя использовать битумные мастики на основе органических растворителей как незащищенную гидроизоляцию перед утеплением фундамента пенопластом и полистиролом. Лучше выбрать водоэмульсионный состав на основе полимеров или покрыть гидроизоляцию цементной грунтовкой.

Изоляция свайно-ленточного фундамента

Работы включают два этапа: качественная обработка всех свай и покрытие изоляционным слоем ленты. Для защиты опор используют различные методики и материалы – буронабивные сваи можно залить в трубки из специального водонепроницаемого материала, а забивные защитить там, где это возможно. Но современные опоры производители обычно делают из влагостойкого бетона (со специальными присадками), поэтому они не боятся влаги.

Для обработки ленты также можно выбрать разные варианты – обмазочные (битум, гудрон), рулонные (рубероид), напыление резино-битумным составом, использование пенополиуретана и т.д.

Материал выбирают в соответствии с актуальностью его стоимости, требованиями к уровню защиты, конструкционными особенностями фундамента и возможности реализовать ту или иную технологию.

Виды обмазочной гидроизоляции

Основными требованиями к гидроизоляционной защите являются непрерывность слоя, максимальный межремонтный период. В качестве обмазочной гидроизоляции применяются мастики, классифицирующиеся в соответствии с государственным стандартом ГОСТ 30693 от 2000 года по признакам:

• состав – полимерные, битумные, комбинированные, одно- и двухкомпонентные;
• растворитель – органический или вода;
• отвердевание – нетвердеющие, твердеющие при испарении растворителя либо вследствие химической реакции;
• способ использования – холодные, горячие.

Холодные мастики удобнее в работе, их не нужно подогревать специальным оборудованием. Горячими бывают только битумные мастики или комбинированные смеси, в которых к битуму добавляется резиновая крошка или полимерные гранулы.

Наиболее востребованы мастики следующих модификаций:

• полимерная – не разрушает пенополистирол, приклеенный поверх нее для утепления конструкций;
• битумно-полимерная – пластиками улучшаются свойства пленки, например, прочность растяжения такого материала составляет 300% по сравнению с обычной;
• резинобитумная – наполняется крошкой ЭПДМ, существуют горячие, холодные смеси;
• битумно-эмульсионная – готова к использованию, быстро отвердевает.

Пленка, получившаяся из чистого битума без модифицирующих добавок, имеет низкую механическую прочность, поэтому не используется в фундаментах.

Мастики идеально подходят для защиты от капиллярных грунтовых вод. При напоре гидростатическом от грунтовых вод в пределах 5 м следует использовать полимерные модификации, в пределах 2 м – битумные мастики. Толщина слоя зависит от глубины заложения конструкции, составляет 2 – 4 мм для 3 – 5 м фундаментов, соответственно.

Однокомпонентная смесь имеет практически неограниченный срок жизни (время до нанесения). В двухкомпонентных смесях после смешивания композиций начинается химическая реакция, поэтому весь объем должен быть выработан полностью до начала схватывания.

Промышленность выпускает три категории холодных обмазочных гидроизоляционных материалов:

• бюджетные – обходятся в 20 – 30 руб./кг, состоят из гудрона, строительного битума;
• стандартные – имеют резкий неприятный запах, содержат битумы БН 70/30 или БН 50/50; со средними характеристиками, в качестве растворителя используется лигроиновая нефтяная фракция, стоят 50 – 85 руб./кг;
• класса Премиум – в состав входит модифицированный каучуком битум БН 90/10 либо БН 70/30, твердеющий в течение 12 – 18 часов, стоимость мастики составляет 100 – 140 руб./кг.

Важно! Бюджетные мастики, несмотря на наличие упаковки и бренда производителя, требованиям ГОСТ не удовлетворяют. Поэтому не стоит экономить на качестве гидроизоляционного слоя, следует покупать либо стандартные обмазки, либо продукты Премиум класса.. Продукция на основе гудрона твердеет до 5 суток, стекает с вертикальных стен фундамента под своим весом в жару, так как теплостойкость у этих материалов практически отсутствует

После 8 недель эксплуатации резко и не прогнозируемо снижается эластичность

Продукция на основе гудрона твердеет до 5 суток, стекает с вертикальных стен фундамента под своим весом в жару, так как теплостойкость у этих материалов практически отсутствует. После 8 недель эксплуатации резко и не прогнозируемо снижается эластичность.

Источник
