Тема3.2. Фундаменты мелкого заложения
Когда грунты, залегающие в основании, по своим физико-механическим качествам и расчетным характеристикам позволяют дать фундамент сооружения на небольшой глубине, устраивают фундамент мелкого заложения обычно в открытых котлованах.
Так как фундамент служит для передачи давления от сооружения на грунт, то подошва его должна иметь достаточную площадь, определяемую расчетом. Требующееся расширение фундамента книзу делают уступами (рис. 3.2, а) или в виде усеченной пирамиды (рис. 3.2, б).

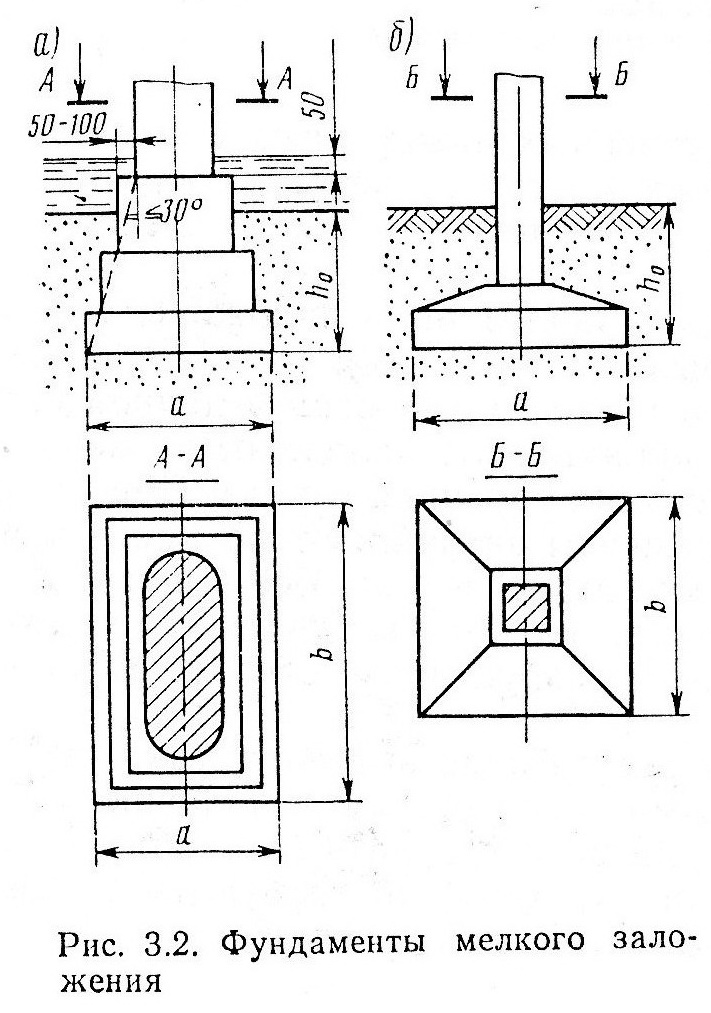

При уступчатом фундаменте линия, характеризующая его расширение, должна составлять с вертикалью угол не более 30° (см. рис. 3.2, а).
Верх фундамента опоры называют его обрезом. Обрез фундамента на реках располагают примерно на 0,5 м ниже уровня меженных вод, чтобы фундамент не обнажался при пониженных уровнях. На сухом месте обрез располагают на 0,1 — 0,2 м ниже поверхности грунта. В уровне обреза фундамент делают шире установленного на него тела опоры для того, чтобы в случае неточностей реального положения возведенных фундаментов установка на
них тела опор не вызывала трудностей. Ширину уступов принимают равной примерно 0,5—1 м. Фундаменты делают бетонными или реже железобетонными. Фундаменты сооружают как монолитными, так и сборными из бетонных или железобетонных блоков, изготовленных на заводе или полигоне и устанавливаемых на место краном.
В тех случаях, когда грунт основания имеет недостаточную несущую способность или дает большие осадки, может быть применено искусственное его упрочнение.
Наиболее эффективно уплотнение грунтов путем заполнения пор цементацией или силикатизацией. Цементация заключается в нагнетании под давлением в грунт цементного раствора, который после отвердения связывает частицы грунта. Цементацию применяют для укрепления крупнопористых пород (крупный песок, гравий) или трещиноватых скальных пород. Силиктизация представляет собой химический способ закрепления, при котором в грунт поочередно нагнетают растворы силиката натрия (жидкого стекла) и хлористого кальция. Образующееся при этом вещество обволакивает частицы грунта и прочно связывает их после отвердения. Силикатизированный грунт имеет хорошую водонепроницаемость. Силикатизацией можно укреплять мелкозернистые пески, лёссовидные грунты и суглинки. Укрепляют грунт нагнетанием в него нагретого битума или битумной эмульсии.
Вид котлована и способ его ограждения (рис. 3.3, а, б) при фундаментах мелкого заложения зависит от характера грунтов, наличия грунтовых (рис. 3.3, в, г) и поверхностных вод, а также от размеров и глубины заложения фундаментов. Фундаменты устоев возводят за земляными перемычками (рис. 3.3, д), а речных опор за шпунтовыми ограждениями (рис. 3.3, ж) и земляными перемычками (рис. 3.3, е).
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
ФУНДАМЕНТЫ МЕЛКОГО ЗАЛОЖЕНИЯ
Термины и определения
Грунты –любые горные породы, которые в инженерно-строительной деятельности человека используются в качестве оснований сооружений, среды, в которой сооружения возводятся, или материала для сооружений.
Прочность грунта – способность сопротивляться воздействию внешних нагрузок не разрушаясь.
Фундамент – подземная часть здания, которая предназначена для передачи нагрузки от здания на залегающие грунты основания.
Осадка– вертикальные перемещения подошвы фундамента. Основной вид деформации.
Обрез— верхняя плоскость фундамента, на которую опираются надземные конструкции.
Глубина заложения – расстояние от поверхности планировки до подошвы.
Высота фундамента – определяется расстоянием от подошвы фундамента до его обреза.
Центрально-нагруженный фундамент – фундамент, у которого центр тяжести подошвы и внешней нагрузки находится на одной вертикали.
Внецентрально-нагруженный фундамент – фундамент, у которого внешняя нагрузка приложена с эксцентриситетом относительно центра тяжести подошвы фундамента.
можно только подчиняясь ей.
Определение глубины заложения подошвы фундамента
Глубина заложения фундамента определяется из условия промерзания.
Нормативная глубина промерзания определяется по формуле
, (1)
где Mt – безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур воздуха в данном районе; СНиП II-I-82.Строительная климатология и геофизика. Нормы проектирования. М.:Стройиздат,1983.
d0 – величина, принимаемая равной:
0,23 — для суглинков, глин;
0,28 — для супесей, песков мелких и пылеватых;
0,30 — для песков гравелистых, крупных и средней крупности;
0,34 — для крупнообломочных грунтов.
Расчетная глубина сезонного промерзания грунта определяется :
, (2)
где — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для фундаментов неотапливаемых сооружений =1,1 , а для отапливаемых по таблице СНиП 2.02.01-83(табл.9).
Нормы рекомендуют расчетную глубину заложения фундаментов наружных стен и колонн принимать по табл.8 в зависимости от положения уровня подземных вод и показателя текучести пылевато-глинистых грунтов, которые должны сохраняться в течение всего периода эксплуатации зданий.
Глубина заложения подошвы фундаментов d
в зависимости от расчетной глубины промерзания
Наименование грунта под подошвой фундамента | Глубина заложения фундаментов от уровня планировки в зависимости от глубины расположения подземных вод,м | |||||||||||
Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности | при | при | ||||||||||
Не зависит от | Не зависит от | |||||||||||
Пески мелкие и пылеватые | Не менее | То же | ||||||||||
Супеси с показателем текучести: при IL Коэффициент влияния теплового режима сооружения на промерзание грунтов около фундаментов наружных стен
Примечание. При промежуточных значениях температуры воздуха коэффициент принимается с округлением до ближайшего меньшего значения. Если подошва фундамента попадает на слабый слой (R0 — не нормируется), необходимо изменить глубину заложения и выбрать несущий слой путем анализа инженерно – геологических условий. Определение размеров подошвы фундаментов Расчет по несущей способности производят исходя из теории линейной деформируемой среды, где среднее давление под подошвой фундамента ограничивается развитием зон пластических деформаций под краями фундамента на глубину d, не превышающую 0,25 ширины подошвы фундамента. Такое давление называется расчетным сопротивлением грунта основания R.
. (3) В Нормах (СНиП 2.02.01-83) при проектировании фундаментов в открытых котлованах требуется обеспечить условие: где pII – среднее давление по подошве фундамента, кПа; R- расчетное сопротивление основания, кПа. Для внецентренно-нагруженных фундаментов проверяются условия: где Рmax,Рmin, – краевые давления подошвы внецентренно нагруженного фундамента. Условие (10) обеспечивает исключение отрыва подошвы фундамента от грунта. Применительно к прямоугольной площади подошвы фундамента краевые давления можно определить по формулам: (7) Эксцентриситеты и . (8) В случае, когда момент действует только относительно одной главной оси инерции, что бывает достаточно часто, формулы (11) примут вид: (9) где – эксцентриситет равнодействующей относительно центра тяжести площади подошвы фундамента, м. Исходя из условия равновесия площадь подошвы центрально-нагруженного фундамента: , (10) где – расчетная нагрузка по второй группе предельных состояний, приложенная к обрезу фундамента (в уровне планировочной отметки), кН; — осредненное расчетное значение удельного веса грунта и материала фундамента. Принимается =17 кН/м 3 для подвальных зданий, =20 кН/м 3 для бесподвальных зданий; d – глубина заложения фундамента, считая от планировочной отметки или пола здания по грунту, м; R0— условное расчетное сопротивление грунта основания, кПа. После нахождения площади подошвы устанавливаются размеры фундамента: 1) , м – в случае квадратной подошвы; (11) 2) в случае прямоугольной подошвы: , (12) где — коэффициент отношения размеров большей стороны к меньшей (ширине) b. Для ленточного (непрерывного) фундамента м, т.е. ширина численно равна площади подошвы, так как используемая расчетная нагрузка обычно приходится на м длины фундамента. Найденные размеры подошвы фундамента округляются с учетом принятой модульности и унификации элементов конструкций (табл.10, 11, 12), конструируют и рассчитывают фундамент на прочность. По принятым размерам фундамента определяют его объем и вес , (13) где — удельный вес материала, кН/м 3 , из которого будет изготовлен фундамент: – особо тяжелый бетон, применяемый для специальных защитных конструкций, изготавливается на особо тяжелых заполнителях (барит, магнетит, чугунный скрап) ; – тяжелый бетон, применяемый во всех несущих конструкциях, изготавливается на песке, гравии, щебне из тяжелых горных пород; – облегченный, применяют преимущественно в несущих конструкциях. Расчетный вес грунта над уступами фундамента находят из выражения: , (14) где – удельный вес грунта обратной засыпки, кН/м 3 . Принимается равным , где коэффициент 0,95 выражает соотношение между удельными весами грунтов нарушенной и ненарушенной структуры. Размеры подошвы фундамента должны быть проверены исходя из условия (15) где– среднее давление по подошве фундамента, кПа; – расчетная нагрузка от веса фундамента, кН; – расчетная нагрузка от веса грунта и пола подвала, лежащих на уступах фундамента, кН; и – длина и ширина фундамента, соответственно, м; – расчетное сопротивление грунта основания, кПа. Расчетное сопротивление грунта основания согласно СНиП 2.02.01-83 определяется по формуле: , (16) гдеи — коэффициенты условий работы, принимаются по табл.13; k — коэффициент, k=1, если характеристики свойств грунтов определены опытным путем; k=1,1, если характеристики приняты по справочным таблицам (табл.1.3 СНиП 2.02.01-83); — коэффициенты, принимаемые по табл.14 в зависимости от угла внутреннего трения слоя грунта, залегающего под подошвой фундамента; — расчетное значение удельного веса слоя грунта, залегающего выше подошвы фундамента, кН/м 3 ; — расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа; d1 — глубина заложения фундаментов бесподвальных зданий от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле: , (18) где hs — толщина слоя грунта выше подошвы фундамента со стороны подвала, м; hcf — толщина конструкции пола подвала, м; — расчетное значение удельного веса материала пола подвала, кН/м 3 ; db — глубина подвала, принимается при ширине сооружения В 0,5 | 1,1 | 1,0 | 1,0 |
После проверки условия рII≤R и Рmax≤1,2R производятся конструирование фундамента, определение формы, размеров его элементов по высоте.
Для колонн принимается квадратный в плане фундамент, а для стен конструирование ведется на 1 м.п. фундамента l=1м.
По высоте фундаменту придают ступенчатую форму, под колонну — форму стаканного типа, для стен возможна трапециевидная форма.
Предельный угол распределения давления в плане принимается для бетонных фундаментов α=35 0 , а для железобетонных – α=45 0 .
В зависимости от общей высоты фундамента может быть одна, две или несколько ступеней. Высота ступеней не должна превышать 0,9м и быть кратной 0,15м, минимальная высота ступени — 0,3м, а ширина ступеней должна быть кратной 0,1м.
Окончательные размеры фундамента принимаются после расчета деформаций оснований.
Значения коэффициентов
Угол внутрен-него трения φII,град | Коэффициенты | Угол внутрен-него трения φII,град. | Коэффициенты | ||
Mγ | Mq | Mc | Mγ | Mq | Mc |
0,00 | 1,00 | 3,14 | 0,69 | 3,65 | 6,24 |
0,01 | 1,06 | 3,23 | 0,72 | 3,87 | 6,45 |
0,03 | 1,12 | 3,32 | 0,78 | 4,11 | 6,67 |
0,04 | 1,18 | 3,41 | 0,84 | 4,37 | 6,90 |
0,06 | 1,25 | 3,51 | 0,91 | 4,64 | 7,14 |
0,08 | 1,32 | 3,61 | 0,98 | 4,93 | 7,40 |
0,10 | 1,39 | 3,71 | 1,06 | 5,25 | 7,67 |
0,12 | 1,47 | 3,82 | 1,15 | 5,59 | 7,95 |
0,14 | 1,55 | 3,93 | 1,24 | 5,95 | 8,24 |
0,16 | 1,64 | 4,05 | 1,34 | 6,35 | 8,55 |
0,18 | 1,73 | 4,17 | 1,44 | 6,76 | 8,88 |
0,21 | 1,83 | 4,29 | 1,55 | 7,21 | 9,21 |
0,23 | 1,94 | 4,42 | 1,68 | 7,71 | 9,58 |
0,26 | 2,05 | 4,55 | 1,81 | 8,25 | 9,98 |
0,29 | 2,17 | 4,69 | 1,95 | 8,81 | 10,37 |
0,32 | 2,30 | 4,84 | 2,11 | 9,44 | 10,80 |
0,36 | 2,43 | 5,00 | 2,28 | 10,11 | 11,25 |
0,39 | 2,57 | 5,15 | 2,46 | 10,84 | 11,73 |
0,43 | 2,72 | 5,31 | 2,66 | 11,64 | 12,24 |
0,47 | 2,89 | 5,48 | 2,87 | 12,50 | 12,77 |
0,51 | 3,06 | 5,66 | 3,12 | 13,46 | 13,37 |
0,56 | 3,24 | 5,84 | 3,37 | 14,48 | 13,96 |
0,61 | 3,44 | 6,04 | 3,66 | 15,64 | 14,64 |
Расчет оснований по деформациям
Расчет осадки фундамента методом послойного суммирования
Вертикальные напряжения в основании определяются как для однородного изотропного линейно-деформируемого полупространства от действия местной равномерно распределенной нагрузки.
Определение осадки выполняется для центральной оси фундамента в следующей последовательности.
1. Изображаются контуры проектируемого фундамента и напластования грунта М1:100.
2. Слева от вертикальной оси строится эпюра вертикальных природных напряжений от собственного веса грунта
(19)
с учетом взвешивающего действия воды и водоупора,
где γi — удельный вес природного грунта, кН/м 3 ;
n — число слоев грунта.
Отдельные слои рекомендуется принимать мощностью
, м. (20)
Для фундаментов больших размеров (ширина подошвы фундамента ) мощность отдельного слоя целесообразно принимать
, м. (21)
3. Справа от вертикальной оси строится эпюра дополнительных напряжений σzрi.
, (22)
где коэффициент, принимаемый по табл. 15 и зависящий от фиксированных параметров
и , (23)
дополнительное среднее давление, распределенное по подошве фундамента (при ), определяется:
, (24)
где – расчетное значение удельного веса слоя грунта, залегающего выше подошвы фундамента, кН/м 3 ;
– среднее давление по подошве фундамента, кПа (по формуле 19);
d — глубина заложения фундамента, считая от планировочной отметки или пола здания по грунту, м.
4. Величина с глубиной убывает, поэтому при расчете ограничиваются такой сжимаемой толщей, при которой напряжение не превышает 20% природного напряжения (деформации грунтов на этой глубине пренебрежимо малы), т.е.
. (25)
Если ниже границы сжимаемой толщи расположены сильно сжимаемые грунты (), то активную мощность сжимаемого слоя следует определять из условия .
Для этого также справа от вертикальной оси строится эпюра 0,2σzgi (или 0,1σzgi), которая накладывается на эпюру σzрi и устанавливается точка их пересечения.
5. Осадка основания фундамента определяется как сумма осадок отдельных слоев грунта n, на которые разбита сжимаемая толща Hc, по формуле
, (26)
где β – коэффициент, зависящий от бокового расширения грунта . Принимается β=0,8, т.к. при расчете не учитываются горизонтальные напряжения, действующие в массиве грунта от нагрузки на фундамент, жесткость фундамента и горизонтальные напряжения в основании уменьшают осадку центра подошвы фундамента.
Осадку основания фундамента также можно определить по формуле:
, (27)
где коэффициент относительной сжимаемости i– го слоя,
; (28)
n – число слоев грунта в пределах сжимаемой толщи.
Схема к расчету осадки по методу линейно деформируемого полупространства
Значения коэффициента α
ξ= | Коэффициент α для фундаментов | |||||||
круглых | прямоугольных с соотношением сторон η=l/b | ленточных η≥10 | ||||||
1,0 | 1,4 | 1,8 | 2,4 | 3,2 | 5,0 | |||
0,4 | 0,949 | 0,96 | 0,972 | 0,975 | 0,977 | 0,977 | 0,977 | 0,977 |
0,8 | 0,756 | 0,8 | 0,848 | 0,866 | 0,876 | 0,879 | 0,881 | 0,881 |
1,2 | 0,547 | 0,606 | 0,682 | 0,717 | 0,739 | 0,749 | 0,754 | 0,755 |
1,6 | 0,390 | 0,449 | 0,532 | 0,578 | 0,612 | 0,629 | 0,639 | 0,642 |
2,0 | 0,285 | 0,336 | 0,414 | 0,463 | 0,505 | 0,53 | 0,545 | 0,550 |
2,4 | 0,214 | 0,257 | 0,325 | 0,374 | 0,419 | 0,449 | 0,470 | 0,477 |
2,8 | 0,165 | 0,201 | 0,260 | 0,304 | 0,349 | 0,383 | 0,410 | 0,420 |
3,2 | 0,130 | 0,160 | 0,210 | 0,251 | 0,294 | 0,329 | 0,360 | 0,374 |
3,6 | 0,106 | 0,131 | 0,173 | 0,209 | 0,250 | 0,285 | 0,319 | 0,337 |
4,0 | 0,087 | 0,108 | 0,145 | 0,176 | 0,214 | 0,248 | 0,285 | 0,306 |
4,4 | 0,073 | 0,091 | 0,123 | 0,150 | 0,185 | 0,218 | 0,255 | 0,280 |
4,8 | 0,062 | 0,077 | 0,105 | 0,130 | 0,161 | 0,192 | 0,230 | 0,258 |
5,2 | 0,053 | 0,067 | 0,091 | 0,113 | 0,141 | 0,170 | 0,208 | 0,239 |
5,6 | 0,046 | 0,058 | 0,079 | 0,099 | 0,124 | 0,152 | 0,189 | 0,223 |
6,0 | 0,040 | 0,051 | 0,070 | 0,087 | 0,110 | 0,136 | 0,173 | 0,208 |
6,4 | 0,036 | 0,045 | 0,062 | 0,077 | 0,099 | 0,122 | 0,158 | 0,196 |
6,8 | 0,031 | 0,040 | 0,055 | 0,064 | 0,088 | 0,110 | 0,145 | 0,185 |
7,2 | 0,028 | 0,036 | 0,049 | 0,062 | 0,080 | 0,100 | 0,133 | 0,175 |
7,6 | 0,024 | 0,032 | 0,044 | 0,056 | 0,072 | 0,091 | 0,123 | 0,166 |
8,0 | 0,022 | 0,029 | 0,040 | 0,051 | 0,066 | 0,084 | 0,113 | 0,158 |
8,4 | 0,021 | 0,026 | 0,037 | 0,046 | 0,060 | 0,077 | 0,105 | 0,150 |
8,8 | 0,019 | 0,024 | 0,033 | 0,042 | 0,055 | 0,071 | 0,098 | 0,143 |
9,2 | 0,017 | 0,022 | 0,031 | 0,039 | 0,051 | 0,065 | 0,091 | 0,137 |
9,6 | 0,016 | 0,020 | 0,028 | 0,036 | 0,047 | 0,060 | 0,085 | 0,132 |
10,0 | 0,015 | 0,019 | 0,026 | 0,033 | 0,043 | 0,056 | 0,079 | 0,126 |
10,4 | 0,014 | 0,017 | 0,024 | 0,031 | 0,040 | 0,052 | 0,074 | 0,122 |
10,8 | 0,013 | 0,016 | 0,22 | 0,029 | 0,037 | 0,049 | 0,069 | 0,117 |
11,2 | 0,012 | 0,016 | 0,021 | 0,027 | 0,035 | 0,045 | 0,065 | 0,113 |
11,6 | 0,011 | 0,014 | 0,020 | 0,025 | 0,033 | 0,042 | 0,061 | 0,109 |
12,0 | 0,010 | 0,013 | 0,018 | 0,023 | 0,031 | 0,040 | 0,058 | 0,106 |
Примечание. При промежуточных значениях коэффициента η значения α принимаются методом интерполяции.
Расчет осадок фундаментов методом
эквивалентного слоя Н.А. Цытовича
Метод эквивалентного слоя основан на решении линейно-деформируемых тел, учитывает ограниченное боковое расширение грунтов; все составляющие нормальных напряжений в сжатой зоне грунта под фундаментом.
Осадка фундамента вычисляется по формуле :
, (30)
где hе – мощность эквивалентного слоя, обуславливающая осадку фундамента заданных размеров и формы в плане:
где Аω – коэффициент эквивалентного слоя, учитывающий жесткость и форму подошвы фундамента (принимается по табл. 13).
b – ширина подошвы фундамента, м.
В расчетной схеме сжимаемую толщу грунта, определяющую осадку фундамента, принимают равной двум мощностям эквивалентного слоя:
Величину среднего коэффициента относительной сжимаемости определяют из условия, что полная осадка грунтов в пределах сжимаемой толщи Н равна сумме осадок входящих в нее слоев
, (33)
где mvi – коэффициент относительной сжимаемости i – го слоя грунта; (31)
hi – мощность i — го слоя грунта;
zi – расстояние от нижней точки эквивалентной эпюры до средины i-го слоя, м.
Прогноз фильтрационной консолидации водонасыщенных оснований фундаментов
Расчет осадки ведется в табличной форме.
Задаемся степенью консолидации
, (34)
где Sn – полная величина осадки, полученная по методу суммирования или по методу эквивалентного слоя;
St — осадка фундамента за любой промежуток времени.
Зная заданные величины U (от 0 до 10), определяем значение N по
Значение коэффициента N
U | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 0,95 |
Для слу-чаев | 0,02 0,12 0,005 | 0,08 0,25 0,02 | 0,17 0,39 0,06 | 0,31 0,55 0,13 | 0,49 0,73 0,24 | 0,71 0,95 0,42 | 1,00 1,24 0,69 | 1,40 1,64 1,08 | 2,09 2,35 1,77 | 2,80 3,17 2,54 |
Зная для каждого значения N и соответствующего U определяем
, (35)
где Н – мощность сжимаемого слоя грунта (высота треугольной эпюры), м;
сv – коэффициент консолидации
, (36)
где mvt — средний относительный коэффициент сжимаемости грунтов в пределах всей толщи, определяемый по формуле (35);
kф – коэффициент фильтрации, принимаемый по табл. 15.
Значение коэффициента фильтрации kф
Вид грунта | Песок | Супесь | Суглинок | Глина |
kф, см/с |
Примечание. любое число от 1 до 9.
Учитывая, что водопроницаемость грунтов с глубиной уменьшается, расчет ведем по схеме с направлением фильтрации вверх.
Средний коэффициент фильтрации для всей сжимаемой толщи:
. (37)
Оценить инженерно-геологические условия строительной площадки, данные о грунтах приведены в табл.15:
№ | Пределы пластичности, ٪ | При род ная влаж-ность, ٪ | Плотность грунта, г/см 3 | Удельное сцеп- ление, расчетное, С (а=0,85) кПа | Угол внут рен-него тре ния, φ º | Коэф-фициент фильтра- ции, м/сут | Сте пень сжи мае мос ти, МПа -1 | Отметка подошвы слоя, м | Геологи-ческий индекс |
WL Верх ний | Wp Ниж ний | W | ρs | ρ | ρd | ||||
насыпной | — | 1,5 | — | — | — | — | — | -0,380 | |
27,9 | 14,3 | 15,2 | 2,71 | 2,07 | 1,79 | 0,12 | -1,480 | ||
47,1 | 31,4 | 28,7 | 2,73 | 1,73 | 1,34 | 0,095 | -5,280 | ||
28,3 | 15,4 | 23,3 | 2,68 | 1,81 | 1,46 | 0,085 | -5,880WL -6,480 | ||
47,8 | 39,8 | 38,4 | 2,68 | 1,79 | 1,30 | 0,14 |
Для заданного варианта грунтовых условий производим оценку характеристик слоев грунта с целью использования его в качестве естественного основания.
Определение типа и наименования пылевато-глинистых грунтов производим по числу пластичности и показателю (индексу) текучести:
; .
Коэффициент пористости определяется по формуле: .
Степень влажности определяется: ,
где плотность воды, .
После оценки свойств грунтов основания определяем значение условного расчетного сопротивления грунта методом интерполяции.
суглинок
полутвердый
е | |||
0,5 | |||
0,51 | 297,5 | 293,93 | 246,5 |
0,7 |
суглинок
твердый
суглинок
мягкопластичный
е | |||
0,7 | |||
0,83 | 228,3 | 177,67 | 145,3 |
глина
твердая
е | |
0,8 | |
1,07 | |
1,1 |
Грунты имеют слоистое напластование с выдержанным залеганием грунтов.
В качестве основания для фундаментов мелкого заложения наиболее благоприятным является второй слой – суглинок твердый, и .
Результаты расчета сводим в таблицу
№ пп | Число пластич- ности I P | Показатель текучести I L | Коэф-фициент пористости е | Степень влажности Sr | Модуль деформации Е, МПа | Наименование грунта | Расчетное сопротивление Ro, кПа |
0,136 | 0,07 | 0,51 | 0,81 | 29,8 | Суглинки полутвердые, пылеватые тяжелые | 293,93 | |
0,157 | ≤0 | 1,03 | 0,76 | Суглинки твердые, тяжелые | |||
0,129 | 0,61 | 0,83 | 0,75 | 8,8 | Суглинки мягкопластичные, тяжелые и легкие | 177,67 | |
0,38 | ≤0 | 1,07 | 0,96 | Глины тяжелые, полутвердые и твердые |
Определение глубины заложения фундамента
По СНиП 2.01.01-82 «Строительная Климатология и геофизика» для г.Ульяновск определяем :
.
Нормативна глубина промерзания:
.
Расчетная глубина промерзания для здания с подвалом:
.
Расчетная глубина промерзания для здания без подвала:
.
Определение размеров фундамента в плане
Определить необходимые размеры подошвы отдельно стоящего фундамента под колонну 0,4х0,4м при условии, что расчетная нагрузка по II группе предельных состояний, приложенная к обрезу фундамента, .
В первом приближении находим предварительную площадь подошвы:
,
предварительная ширина подошвы .
Найдем расчетное сопротивление грунтов основания по формуле:
,
где и коэффициенты условий работы, , при отношении ;
коэффициент, принимаемый , т.к. в характеристики прочности грунта определены опытным путем;
— угол внутреннего трения;
коэффициенты, принимаемые в зависимости от угла внутреннего трения;
коэффициент, принимаемый равным 1;
;
то же для грунтов, залегающих выше подошвы.
Насыпной грунт не учитываем, т.к. его срезаем, а на его место насыпаем песок.
.
глубина заложения фундамента.
глубина пола подвала, принимаемая в зависимости от ширины подвала, ;
расчетная величина удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.
.
При новом расчетном сопротивлении грунтов основания найдем площадь подошвы:
,
, тогда .
Подбираем монолитный железобетонный фундамент под сборные колонны: ФА 43-48, объем со сторонами .
Для b=1,8м определим:
.
Находим вес фундамента согласно принятым размерам:
— удельный вес бетона.
.
Определяем расчетный вес грунта над уступами фундамента:
.
Сравним среднее давление по подошве фундамента с расчетным сопротивлением грунта:
,
проверяем полученную площадь подошвы фундамента: ;
.
Определяем разницу между значениями :
, следовательно, размеры подошвы подобраны правильно, окончательно принимаем фундамент ФА 43-48 двухступенчатый высотой с размерами подошвы в плане и размерами второй ступени в плане .
Расчет осадки фундамента методом послойного суммирования
Определяем природное и дополнительное напряжения в основании под подошвой фундамента:
,
.
Удельный вес взвешенного в воде грунта:
Четвертый слой – это глина, она служит водоупором, воспринимающим давление воды сверху, равным: на отметке -5,880.
Коэффициент определяем при значении параметра .
Основание разбиваем на элементарные слои .
№ | h, м | z, м | , кПа | , кПа | , кПа | ||
1.93 | 0.00 | 0.0 | 1.000 | 238.21 | 30,99 | 6.20 | |
2.29 | 0.36 | 0.4 | 0.974 | 232.02 | 30,99+0,36·17,3=37,22 | 7.44 | |
2.65 | 0.72 | 0.8 | 0.859 | 204.62 | 37,22+0,36·17,3=43,45 | 8.69 | |
3.01 | 1.08 | 1.2 | 0.703 | 167.46 | 43,45+0,36·17,3=49,67 | 9.93 | |
3.37 | 1.44 | 1.6 | 0.558 | 132.92 | 49,67+0,36·17,3=55,9 | 11.18 | |
3.73 | 1.80 | 2.0 | 0.441 | 105.05 | 55,9+0,36·17,3=62,13 | 12.43 | |
4.09 | 2.16 | 2.4 | 0.352 | 83.85 | 62,13+0,36·17,3=68,36 | 13.67 | |
4.45 | 2.52 | 2.8 | 0.284 | 67.65 | 68,36+0,36·17,3=74,59 | 14.92 | |
4.81 | 2.88 | 3.2 | 0.232 | 55.26 | 74,59+0,36·17,3=80,81 | 16.16 | |
5.17 | 3.24 | 3.6 | 0.192 | 45.74 | 80,81+0,36·17,3=87,04 | 17.41 | |
5.53 | 3.60 | 4.0 | 0.161 | 38.35 | 87,04+0,11·17,3+0,25·18,1=93,47 | 18.69 | |
5.89 | 3.96 | 4.4 | 0.137 | 32.63 | 93,47+0,35·18,1+0,01·9,18=99,9 | 19.98 | |
6.25 | 4.32 | 4.8 | 0.118 | 28.11 | 99,9+0,36·9,18=103,2 | 20.64 | |
6.61 | 4.68 | 5.2 | 0.102 | 24.30 | 103,2+0,23·9,18=105,31 105,31+6=111,31 111,31+0,13·17,9=113,64 | 22.73 | |
6.97 | 5.04 | 5.6 | 0.089 | 21.20 | 113,64+0,36·17,9=120,08 | 24.02 |
Полученные значения ординат эпюры наносим на геологический разрез. В точке пересечения эпюры дополнительных давлений со вспомогательной эпюрой находим границу сжимаемой толщи: Нс=4,96м.
Полная осадка фундамента: ,
.
Предельное значение осадки для проектируемого здания 8 см, что удовлетворяет условиют.е. 3,6см ≤ 8 см.
Расчет осадки фундамента методом эквивалентного слоя Н.А. Цытовича
Найдем коэффициент относительной сжимаемости :
,
где — степень сжимаемости;
; ; ;
; ; .
При и по таблице найдем .
— мощность эквивалентного слоя.
— сжимаемая толща.
Строим треугольную эпюру и определяем соответствующие значения и .
;
;
.
Определяем величину среднего коэффициента относительной сжимаемости:
.
.
Условие т.е. 3,3см ≤ 8 см соблюдается.
Расчет затухания осадки во времени
Высота треугольной эпюры . Полная величина осадки .
Средний коэффициент фильтрации для всей сжимаемой толщи:
;
;
;
.
Источник
