Композитная черепица

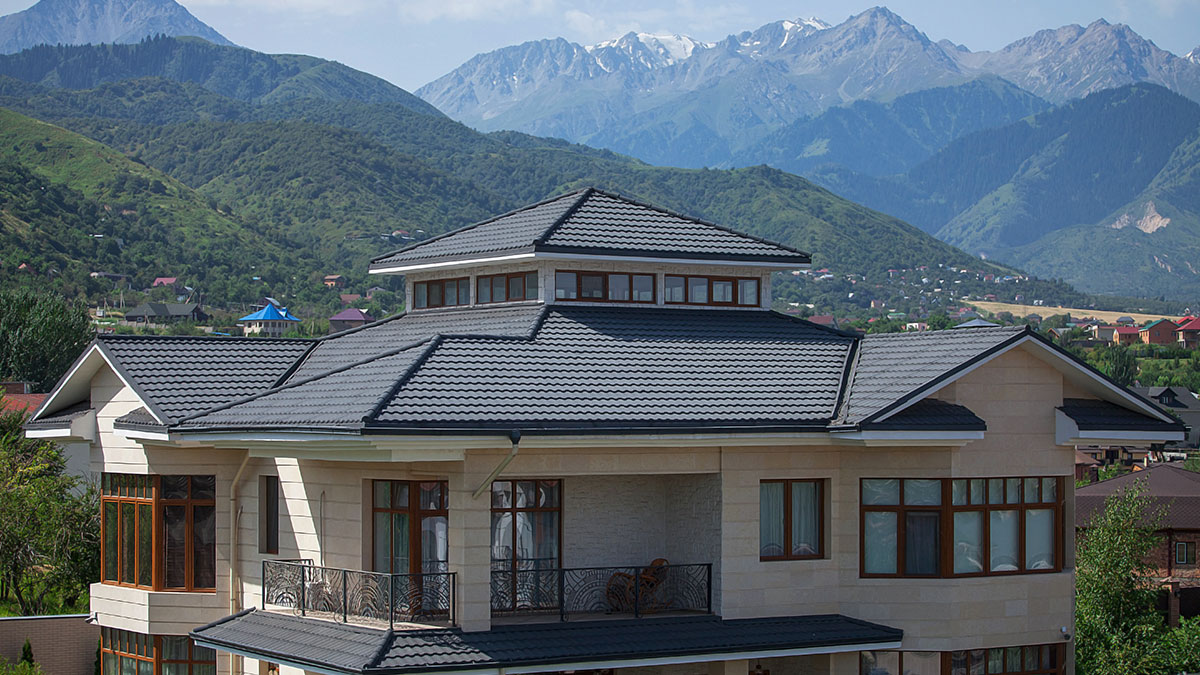

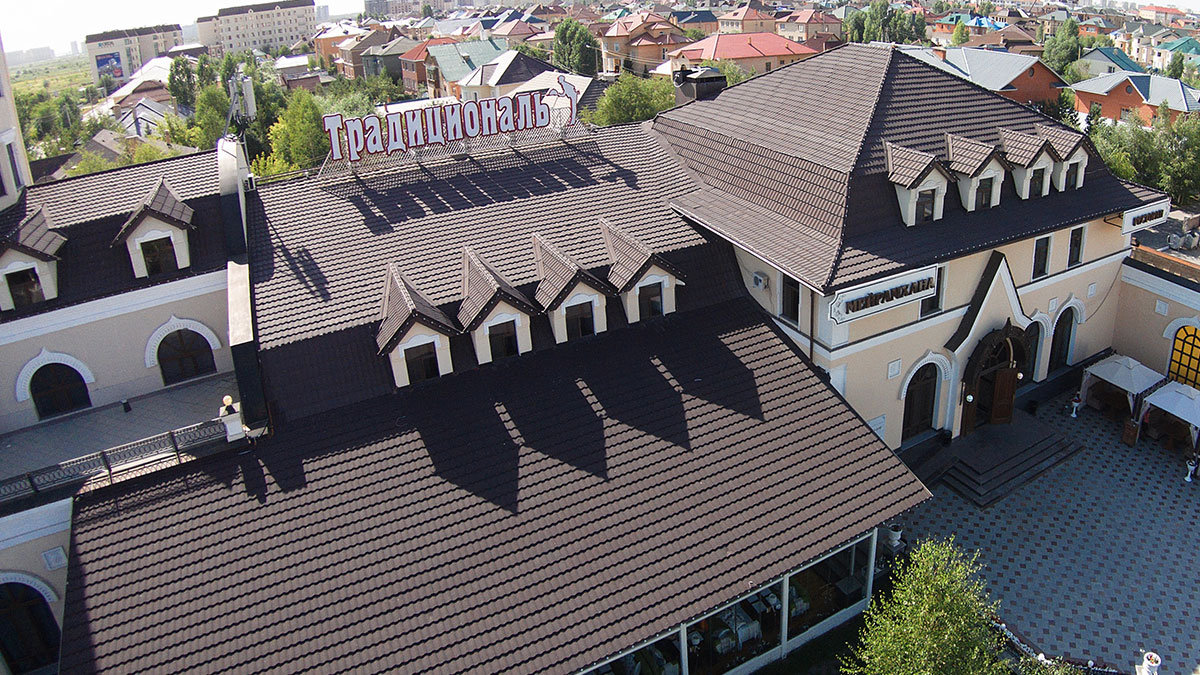

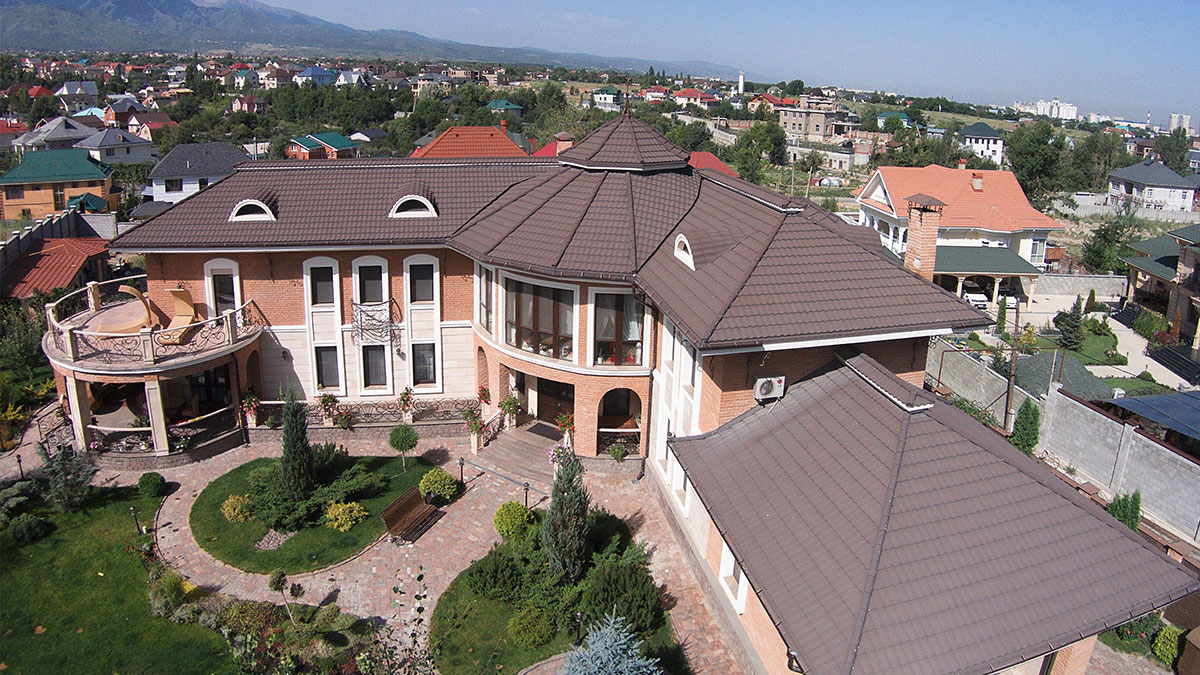

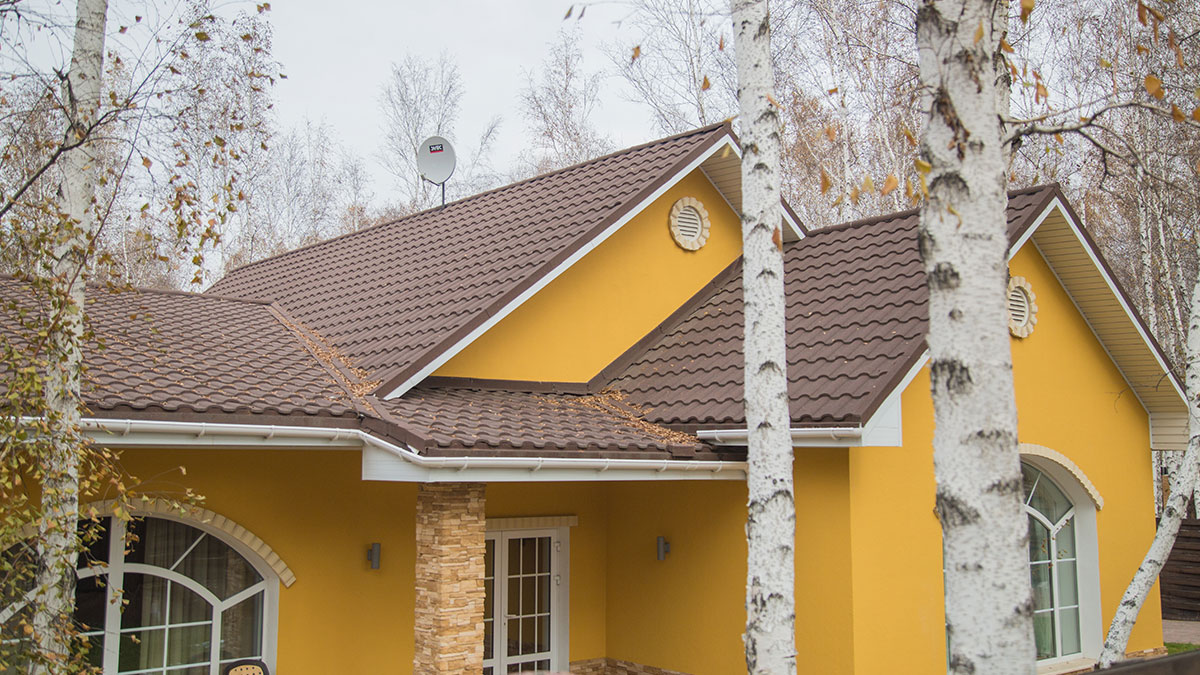

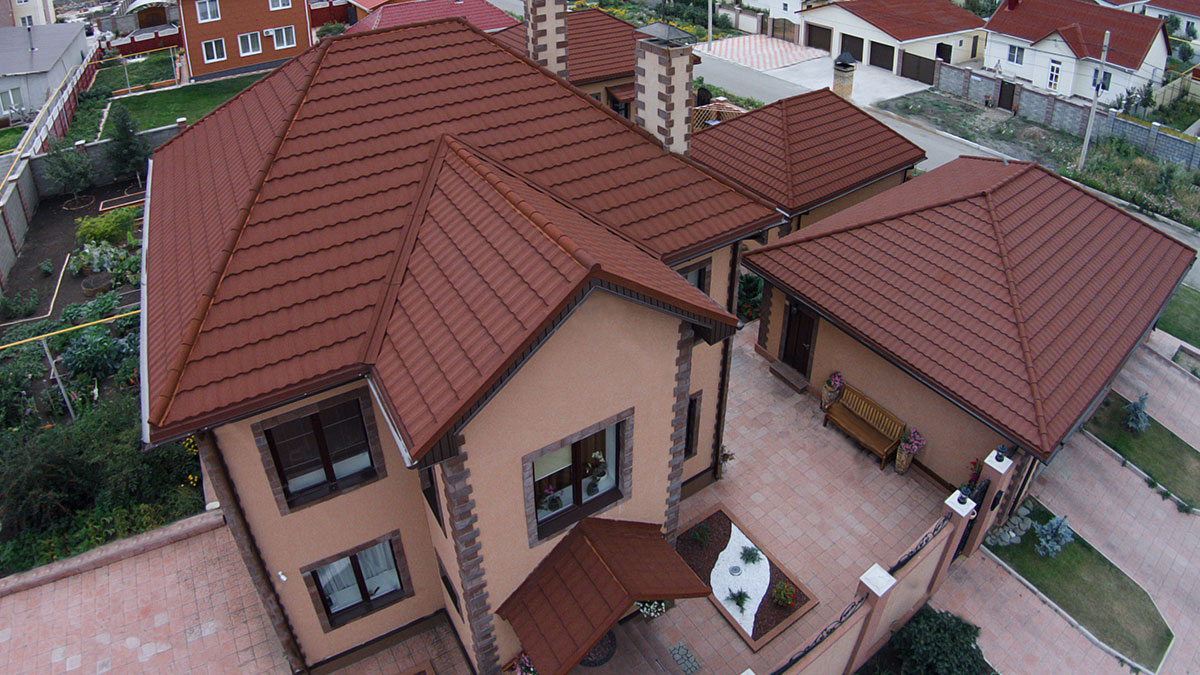

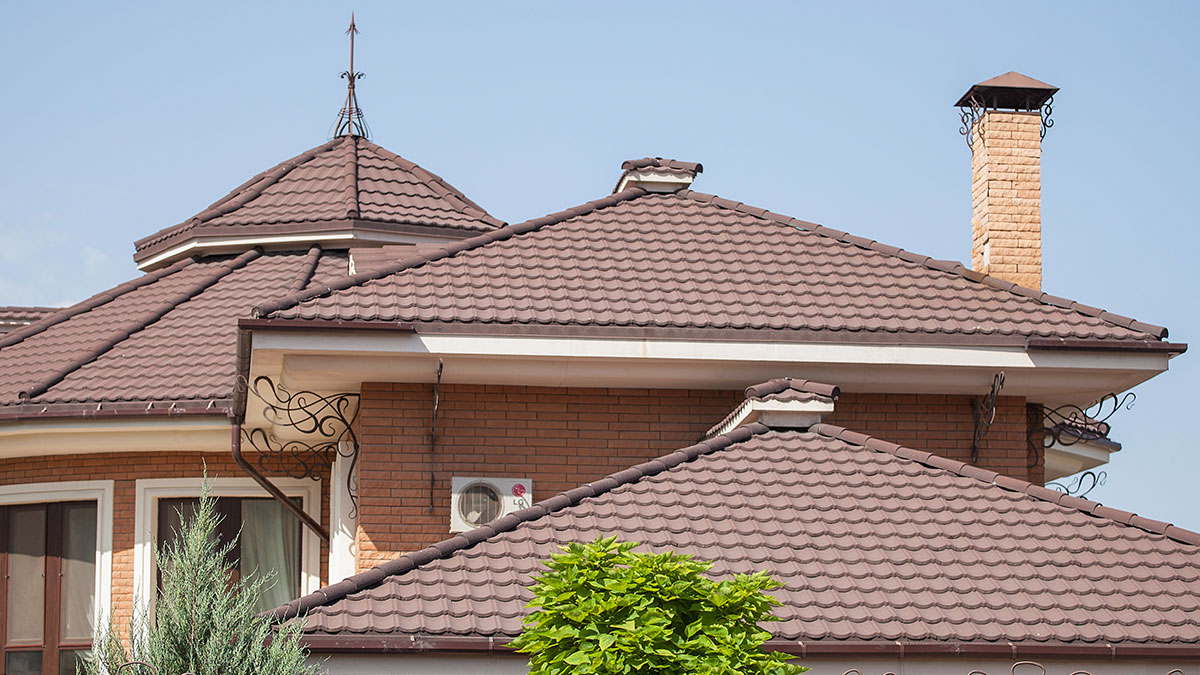

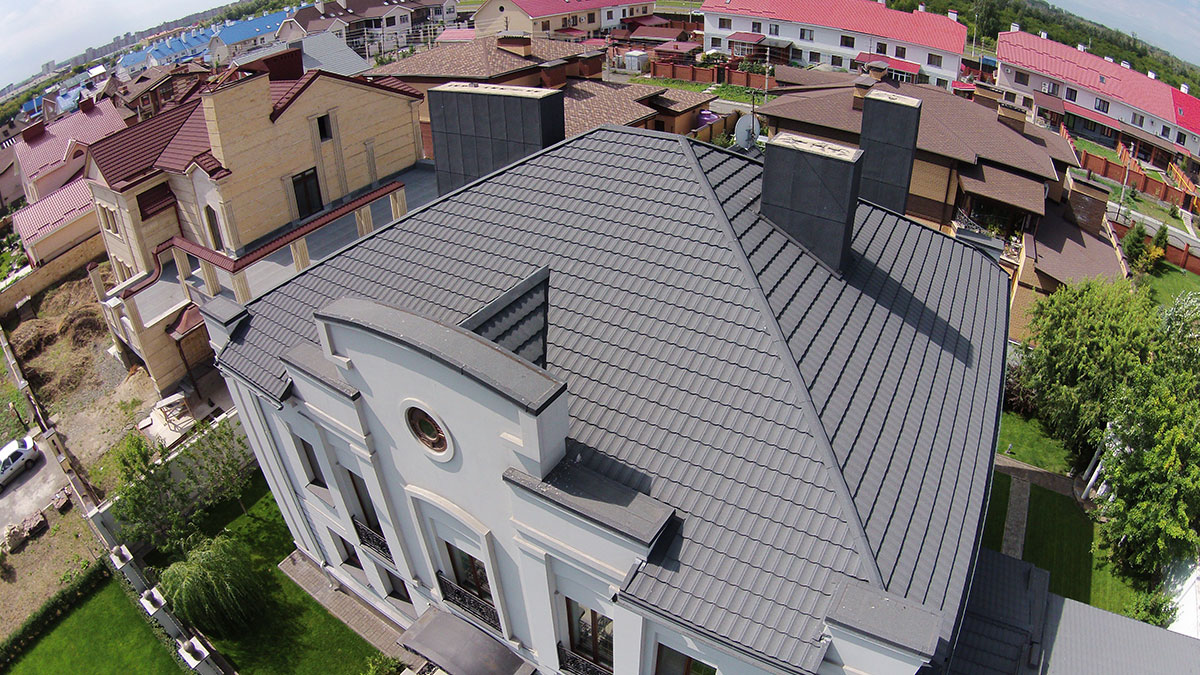

Композитная черепица ТЕХНОНИКОЛЬ LUXARD® – это современный кровельный материал выполненный на основе стального листа толщиной 0,45 мм, покрытого с двух сторон слоями алюмоцинка, защитного покрытия и нанесенным на лицевую сторону покрытием, состоящим из акрилового грунта, гранул природного камня и УФ-стойкого защитного акрилового лака.
Композитная черепица ТЕХНОНИКОЛЬ LUXARD® (Люксард) – это новое слово в кровельной индустрии. Неповторимое сочетание технологичной композиции из алюцинка c гранулами натурального камня – для тех, кто ценит престиж и надежность.
Для тех, кто живет в будущем и выбирает самые передовые технологии и материалы, композитная кровля ТЕХНОНИКОЛЬ LUXARD® – лучший выбор.

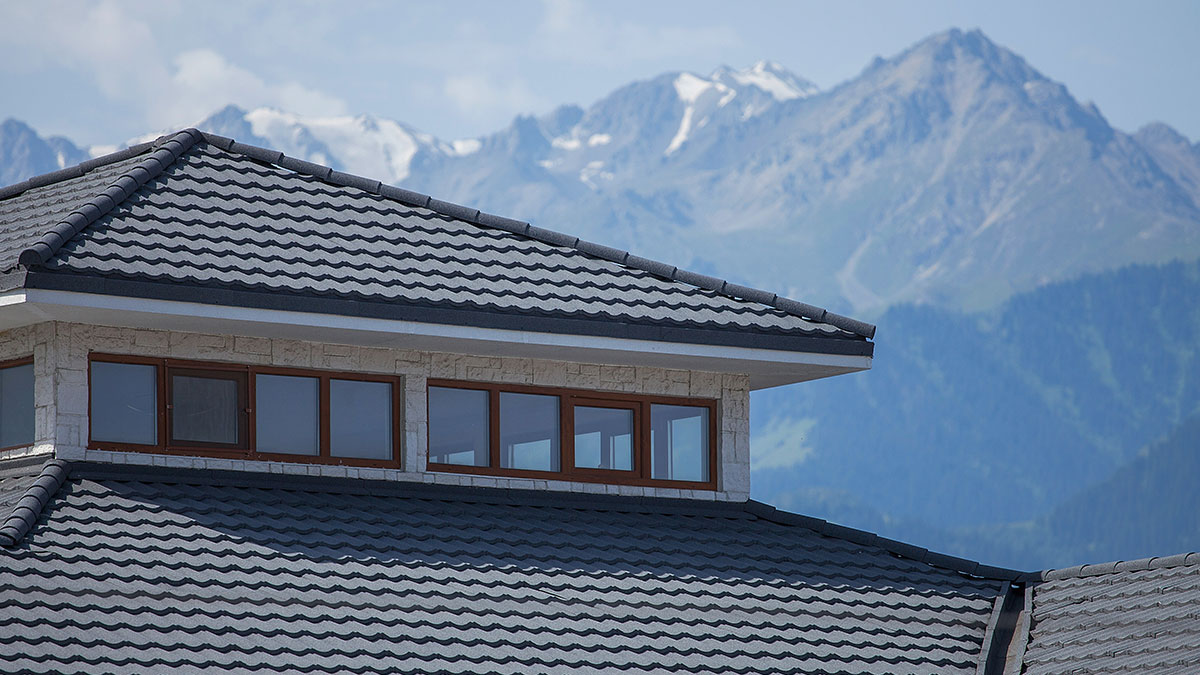

ТЕХНОНИКОЛЬ LUXARD® обладает очарованием классических элитных кровельных материалов. Видимая сторона черепицы покрыта гранулами натурального камня, которые исключают металлический блеск, создавая эффект натуральной керамической кровли. Специальная глазурь предотвращает осыпание каменной крошки.
В отличие от обычной металлочерепицы структура композитной черепицы обеспечивает необходимую шумоизоляцию для мансардных этажей с любой площадью кровли.
Благодаря покрытию из алюцинка ТЕХНОНИКОЛЬ LUXARD ® не подвержен коррозии. Гарантия производителя на сохранение основных свойств черепицы составляет 50 лет. Композитная черепица устойчива к жаре и морозу. Такое покрытие не боится резких перепадов температуры и, в отличие от керамической кровли, может выдержать любое количество циклов попеременного замораживания и оттаивания. Материал устойчив к УФ-излучению и сохраняет свой цвет в течение всего срока службы.
При укладке диффузионной мембраны отступите от лобовой доски 2 см.
Если скат ограничен фронтоном, то свесьте с фронтона мембрану на 20 см. Поверх ребра смонтируйте полосу шириной не менее 30 см.
В ендове вертикальный перехлест полотен составляет 30 см. Вдоль оси ендовы дополнительно монтируется полоса не менее 120 см.
В ендове смонтируйте опорный настил толщиной 25 мм и шириной 150 мм от оси ендовы в каждую сторону. Вдоль опорного настила установите бруски 50х50 мм. Создайте зазор 5 см между контррейкой и бруском в ендове.
Монтаж обрешетки рекомендуется выполнять снизу вверх. Нижний брус обрешетки механически зафиксируйте с отступом 50 мм от свеса контробрешетки. Последующие ряды монтируйте с постоянным шагом. При этом шаг обрешетки определяется по месту, с учетом нахлестов панелей, и ориентировочно равен 367 мм для панелей Классик, 370 мм для панелей Роман.
После окончания работ по монтажу контробрешетки и шаговой обрешетки под панели ТЕХНОНИКОЛЬ LUXARD вдоль фронтона смонтируйте карнизную вентиляционную ленту, закрепив ее к нижнему брусу обрешетки и лобовой доске.
Закрепите металлическую карнизную планку верхней полкой (короткой стороной) на первый брус шаговой обрешетки, а второй полкой уприте на опорную доску на свесах контрообрешетки. Зафиксируйте планку специальными гвоздями либо специальными саморезами с шагом 25 см в верхнюю полку к брусу шаговой обрешетки.
Крепите панели ТЕХНОНИКОЛЬ LUXARD специальными гальванизированными гвоздями либо саморезами, за исключением панелей Роман. Крепление основания панелей Роман производите только с помощь специальных гальванизированных саморезов.
Монтаж черепицы производите снизу вверх. Гвозди и саморезы в основание панели установить под углом 600 к плоскости ската и в том месте, где волна касается деревянной шаговой обрешетки.
Примыкающие к фронтону панели Luxard обрежьте с учетом напуска 2,5 см. на наличник и выполните отгиб панели вверх.
Торцевые планки монтируйте снизу вверх. Зафиксируйте планки гвоздями (саморезами) для Luxard к наличнику сверху и сбоку с шагом 25 см.
Водосборные элементы ендовы смонтируйте вдоль оси снизу вверх. Зафиксируйте элемент ендовы при помощи специальных металлических кляммеров с шагом 25–30 см. Каждый вышележащий элемент ендовы заведите в нижележащий и зафиксируйте при помощи кляммеров.
На бортах (слева и справа) лотков ендовы наклейте специальный поролоновый уплотнитель.
Панель композитной черепицы ТЕХНОНИКОЛЬ LUXARD заведите на элемент ендовы на 8 см и загните вниз так, чтобы расстояние между нижним отгибом композитной черепицы и элементом ендовы составляло 1 см.
Для крепления коньковых и реберных элементов необходимо смонтировать брус при помощи металлического крепежа с шагом 600 мм. Рекомендованное сечение хребтового бруса 50*50 мм.
На коньковый брус монтируется рулонный аэроэлемент самоклеящимися полосами вниз.
Полукруглые коньковые элементы смонтируйте низу вверх с нахлестом 2 см, фиксируя их гвоздями (саморезами) для Luxard. Торец первого конька закройте заглушкой.
Смонтируйте панель Luxard, примыкающую к нижней части трубы с отгибом на 3 см. Аналогично с отгибом выполните монтаж панелей, примыкающих к боковым частям трубы.
Над трубой выполните сплошной настил из досок толщиной 25 мм.
Планку примыкания к вертикальной стене подрежьте по месту и загните на боковые части трубы.
Примыкание с тыльной стороны трубы выполняется из плоского листа Luxard (1250х600 мм.) Ширина выкройки складывается из ширины трубы плюс 20 см.
Аэроэлемент подкровельного пространства Luxard выполнен в виде двух волн панели и монтируется аналогично рядовым панелям.
Источник
Инструкция по монтажу
Строительство дома – это тщательное планирование и трепетное отношение к его воплощению от выбора места до отделочных работ. Все безукоризненно продумано и спланировано: проект, стиль, дизайн, материалы. Для того, чтобы кровельный материал выполнял не только эстетическую функцию, нужно помнить, что угол наклона ската кровли при выборе композитной черепицы должен быть более 12 градусов.
МОНТАЖ МЕМБРАНЫ
УКЛАДКА ГИДРОИЗОЛЯЦИОННОЙ МЕМБРАНЫ
Укладывая диффузионную мембрану нужно отступать от доски 20 мм.
За пределы фронтона (при наличии такового) свешиваем мембрану на 200 мм.
На ребро укладываем полосу с шириной как минимум 300 мм.
Вертикальный перехлест в ендове – 300 мм и монтируется полоса
более 1200 мм,
вдоль оси ендовы.
МОНТАЖ ОБРЕШЁТКИ
Опорный настил монтируем толщиной
25 мм, а его ширина
150 мм от оси ендовы по каждой стороне.
Монтируем брус 5×5 см вдоль опорного настила.
Оставляем зазор между брусом и контррейкой
50 мм.
Устанавливать обрешетку правильно от нижнего уровня к верхнему. Брус в нижней части обрешетки фиксируем, отступая 5 см. от свеса контробрешетки. Далее ряды монтируем с постоянном шагом. И шаг обрешетки определяем по месту, учитывая нахлест панелей, который примерно равняется 36,7 см у панелей Classic и 37 см у Roman.
МОНТАЖ ВЕНТЛЕНТЫ
МОНТАЖ КАРНИЗНОЙ ПЛАНКИ
Окончив работу по установке контробрешетки и установки обрешетки с шагом для панелей LUXARD, монтируем вентиляционную ленту (карнизную) вдоль фронта, закрепляя ее к крайнему бруску обрешетки и лобовой доске.
Металлическую карнизную планку закрепляем на первый брус обрешетки с шагом стороной которая короче, а второй полкой упираем на опорную доску у свеса контробрешетки.
Нужно закрепить планку саморезами и выдержать расстояние между ними 250 мм. монтаж происходит в верхнюю полку, к брусу обрешетки с шагом.
КРЕПЛЕНИЕ ПАНЕЛЕЙ ТЕХНОНИКОЛЬ LUXARD
Панели LUXARD необходимо крепить гальванизированными саморезами или гвоздями, когда панели Roman крепятся исключительно специальными гальванизированными саморезами.
Как и в большинстве случаев, монтаж черепицы происходит с нижнего уровня к верхнему. Саморезы или гвозди монтируем под углом 60 относительно плоскости ската и монтаж производим там, где черепица прилегает к брусу обрешетки с шагом.
МОНТАЖ ФРОНТОННОЙ ПЛАНКИ
ПРИМЫКАНИЕ К ФРОНТОНУ
Панели Luxard, которые примыкают к фронту, нужно обрезать, учитывая напуск 25 мм. для наличника и далее нужно сформировать отгиб панели к верху.
Торцевые планки монтируем от нижнего уровня к верхнему. Фиксируем планки гвоздями или
саморезами для Luxard к наличнику, в верхней части и сбоку с шагом 250 мм.
ЕНДОВА, ЗАКАНЧИВАЮЩАЯСЯ НА КАРНИЗЕ
Вдоль оси, от нижнего уровня к верхнему, монтируются водосборныея части ендовы. Фиксируем части ендовы с помощью металлических клямеров с шагом 250-300мм, заводя следующие верхние части ендовы в нижние и фиксируем их теме же кляммерами.
Клеем специальный поролоновый уплотнитель на обоих бортах ендовы. Сверху частей ендовы на 80 мм заводится панели композитной черепицы LUXARD и загибаются вниз до получения расстояния между нижним отгибом черепицы и частями ендовы 10 мм.
МОНТАЖ РЕБРА, КОНЬКА
Установить бруски, выдерживая шаг между крепежными элементами 60 см. Бруски выбираем с сечением 5×5 см.
Клеющейся стороной вниз монтируем рулонный аэроэлемент – монтаж происходит на коньковый брусок.
Монтируем полукруглые коньковые части внахлест 20 мм снизу вверх, используя крепеж для Luxard.
Закрываем заглушку у торца первого конька.
ПРИМЫКАНИЕ К ТРУБЕ
Монтируем панель Luxard, которая примыкает к нижней части трубы с отгибом 30 мм. Далее тем же методом монтируем панели, примыкающие к боковым частям.
Над трубой монтируется сплошной настил досками толщиной 250 мм.
Планку, примыкающую к вертикальной стене, нужно подрезать и загнуть на боковые части трубы.
Плоским листом Luxard (125×60 см) организовываем примыкание с тыльной стороны трубы. Ширина складывается из диаметра трубы, добавляя 200 мм.
