AutoCAD Architecture
Автор:
Эта процедура используется для добавления двускатной крыши со свойствами, указанными в выбранном инструменте крыши. Можно создать вальмовую крышу и установить требуемые сопряжения всех кромок с фронтоном. Для создания конька крыши можно указать угол наклона торцов фронтона.

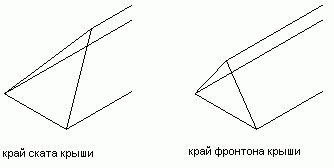

Отображение торца двускатной крыши
- Откройте палитру инструментов, содержащую необходимый инструмент крыши, и выберите его.
Возможные альтернативные действия: выберите вкладку «Главная»
панель «Создание» раскрывающийся список «Скат крыши» Крыша .
Для создания двускатной крыши с усеченными фронтонами сначала необходимо преобразовать двускатную крышу в скаты крыши.
Источник
Кровля и фасады
Проектирование фасадных и кровельных систем. 3D визуализация. Уроки AutoCAD, СПДС GraphiCS, SketchUp
Страницы
5/19/2015
Типовые узлы деревянной двускатной кровли. Серия ТСК-СК Выпуск 1-1 Стропила и кровля
9 комментариев:
Осталось найти кому эта кровля нужна. ) Думаю найдутся. 🙂 Спасибо. 🙂
Если пригодится — буду рад вдвойне, что выложил полезную информацию 🙂
Спасибо за типовую серию в dwg-формате
Пожалуйста! Приходите еще 😉
ООООООГРООООООООМНОЕ СПАСИБО, БРО.
Спасибо за информ!
Почему люди недовольные от такого хорошего проекта?!
Источник
Кровля и фасады
Проектирование фасадных и кровельных систем. 3D визуализация. Уроки AutoCAD, СПДС GraphiCS, SketchUp
Страницы
6/29/2014
Скачать чертежи скатной кровли в формате dwg
Список файлов (перечень чертежей):
- конёк односкатной тёплой крыши с металлическим фартуком;
- конёк односкатной тёплой крыши;
- конёк односкатной холодной крыши;
- ендова мансардной крыши с ветрозащитой диффузионно-гидроизоляционной пленкой;
- ендова мансардной крыши с водоизоляционным ковром;
- ендова мансардной крыши с диффузионно-гидроизоляционной пленкой;
- ендова чердачной кровли чердака;
- каниз крыши с одним вентиляционным зазором;
- карниз крыши с выносом и водоизоляционным ковром(крыша с уклоном 10-16);
- карниз крыши с выносом и двумя вентиляционными зазорами;
- карниз крыши с выносом и одним вентиляционным зазором;
- карниз мансарды с двумя вентиляционными зазорами;
- карниз мансардной крыши с двумя вентиляционными зазорами;
- карниз мансардной крыши с ограждением и снегозадержанием;
- карниз с выносом,одним вентиляционным зазором и подшивкой свеса;
- карниз чердачной кровли;
- конек мансардной крыши с вентиляционным элементом в диффузионно-гидроизоляционной пленке;
- конек мансардной крыши с двумя вентиляционными зазорами;
- конек мансардной крыши с одним вентиляционным зазором;
- конек мансарды с одним вентиляционным зазором;
- конек чердачной крыши с диффузионно-гидроизоляционной пленкой;
- конек чердачной крыши с вентиляционным элементом в диффузионно-гидроизоляционной пленке;
- конек чердачной крыши с диффузионно-гидроизоляционной пленкой;
- конек чердачной крыши;
- Примыкание ската к окну-един1;
- примыкание к трубе;
- примыкание крыши к кирпичной стене;
- примыкание крыши к стене(уклон кровли вдоль стены);
- примыкание крыши к стене(уклон крыши от стены);
- примыкание скатной мансардной крыши ее плоской части;
- примыкание крыши к стене (уклон кровли вдоль стене);
- примыкание чердачной крыши к стене;
- фронтонный свес крыши без выноса и водоизоляционным ковром;
- фронтонный свес крыши без выноса и с боковой цементно- песчаной черепицей;
- фронтонный свес крыши без выноса и с лобовой доской;
- фронтонный свес крыши без выноса стропил с боковой облегченой черепицей;
- фронтонный свес крыши с выносом и боковой облегченной черепицей;
- фронтонный свес крыши с выносом и боковой цементно-песчаной черепицей;
- фронтонный свес крыши с выносом и водоизоляционным ковром;
- фронтонный свес крыши с выносом и лобовой доской;
- фронтонный свес крыши с парапетом;
- хребет мансардной крыши с водоизоляционным ковром;
- хребет мансардной крыши;
- хребет мансардной крыши;
- хребет чердачной крыши.
