Полимерный тарельчатый дюбель с забивным распорным элементом из углеродистой стали с мелкой накаткой и термоизоляционной головкой
Как заказать?
Добавьте изделие в Заказ, затем отправьте Заявку.
Отдел продаж:
Региональные менеджеры:
Назначение:
Материал:

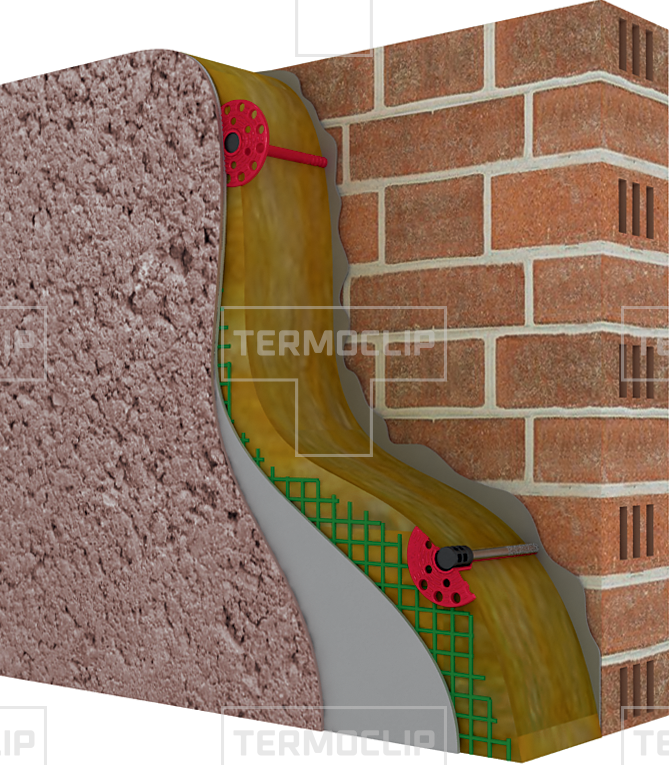

Применение Стена 1MT
Сертификат соответствия №0249008
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 100 | 8 | 35-50 | 50-65 | 60 |
| 120 | 8 | 35-50 | 70-85 | 60 |
| 140 | 8 | 35-50 | 90-105 | 60 |
| 160 | 8 | 35-50 | 110-125 | 60 |
| 180 | 8 | 35-50 | 130-145 | 60 |
| 200 | 8 | 35-50 | 150-165 | 60 |
| 220 | 8 | 35-50 | 170-185 | 60 |
| 240 | 8 | 35-50 | 190-205 | 60 |
| 260 | 8 | 35-50 | 210-225 | 60 |
| 280 | 8 | 35-50 | 230-245 | 60 |
| 300 | 8 | 35-50 | 250-265 | 60 |
| Усилие вырыва анкера из бетона, кН | 2.8 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 2.6 |
| Усилие вырыва анкера из щелевого кирпича, кН | 1.6 |
| Усилие тарельчатого держателя на отрыв, кН | 3 |
| Температурный диапазон эксплуатации, °С | –50 . +80°С |
| Удельные теплопотери через дюбель, Вт/°С | 0.001 – 0.002 |
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
- пустотелый керамический кирпич;
- блоки из ячеистого бетона плотностью не менее 500кг/м 3 ;
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Полнотелый кирпич | Ударное бурение |
| Щелевой кирпич | Сверление без ударного импульса |
При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Источник
Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой
Как заказать?
Добавьте изделие в Заказ, затем отправьте Заявку.
Отдел продаж:
Региональные менеджеры:
Назначение:
Материал:

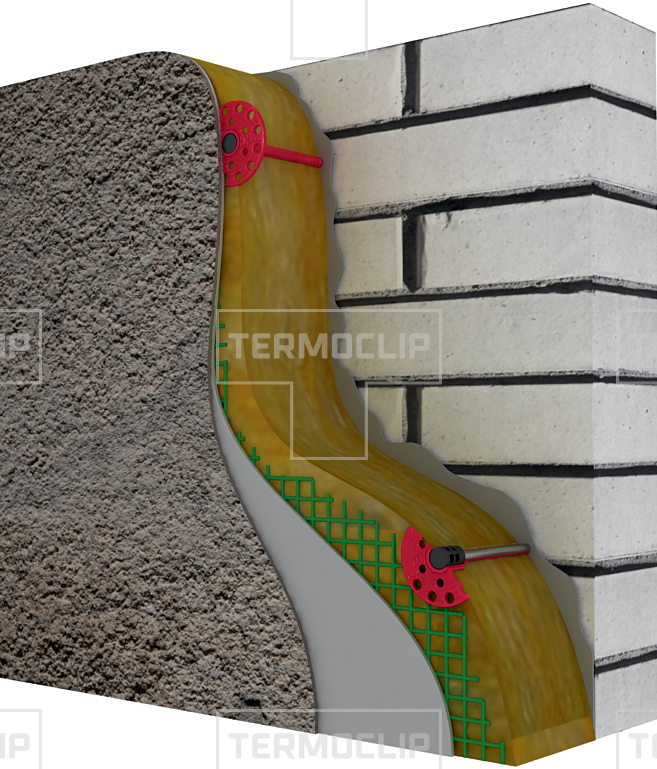

Применение Стена 1MH
Сертификат соответствия №0249008
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 100 | 8 | 35-50 | 50-65 | 60 |
| 120 | 8 | 35-50 | 70-85 | 60 |
| 140 | 8 | 35-50 | 90-105 | 60 |
| 160 | 8 | 35-50 | 110-125 | 60 |
| 180 | 8 | 35-50 | 130-145 | 60 |
| 200 | 8 | 35-50 | 150-165 | 60 |
| 220 | 8 | 35-50 | 170-185 | 60 |
| 240 | 8 | 35-50 | 190-205 | 60 |
| 260 | 8 | 35-50 | 210-225 | 60 |
| 280 | 8 | 35-50 | 230-245 | 60 |
| 300 | 8 | 35-50 | 250-265 | 60 |
| Усилие вырыва анкера из бетона, кН | 2.6 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 2.4 |
| Усилие тарельчатого держателя на отрыв, кН | 3 |
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич.
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Полнотелый кирпич | Ударное бурение |
При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Источник
Дюбель Termoclip-стена 1 MT с распорным элементом 160 мм (320 шт/упак)
Описание
Характеристики
Отзывы (0)
Полимерный тарельчатый дюбель с забивным распорным элементом из углеродистой стали с мелкой накаткой и термоизоляционной головкой
Материал:
Тарельчатый дюбель выполнен из блок-сополимера на основе высоко- молекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MT выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного полиамида.
Назначение:
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
Область применения
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
- пустотелый керамический кирпич;
- блоки из ячеистого бетона плотностью не менее 500кг/м3;
Типы основания
- Бетон от Б15
- Щелевой кирпич
- Полнотелый кирпич
| Категории использования | Процесс сверления |
| Бетон | Ударное бурение |
| Полнотелый кирпич | Ударное бурение |
| Щелевой кирпич | Сверление без ударного импульса |
Монтаж
При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Источник
Дюбель Termoclip-стена-1МТ 160
Дюбель Termoclip-стена-1МН 100
Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой
Для внешних работ
При покупке от 30000 рублей:
При покупке от 100000 рублей:
При покупке в составе готового решения:
Данный товар используется в составе готовых решений:
Вы также можете:
Дюбель Termoclip-стена-1МН 100
Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой
Для внешних работ
Описание
Характеристики
Применение
Монтаж
Документы
Доставка
Дюбель фасадный Termoclip стена 1 МН 100 мм представляет собой тарельчатый дюбель с распорным элементом в виде гвоздя. Дюбель Стена 1 изготовлен из блок-сополимера на основе высокомолекулярного полиэтилена, который обладает высокими прочностными характеристиками. Распорный элемент МН (гвоздь) выполнен из углеродистой стали со стойким антикоррозийным покрытием и защищен термоизоляционной головкой с повышенной ударной прочностью.
В системе НФС (Навесные Фасадные Системы) распорная зона 35 — 50 мм, толщина теплоизоляции от 70 до 85 мм.
Материал
Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного стеклонаполненного полиамида.
Назначение
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
- Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3 кН.
- Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
- Термоизолирующая головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
- Низкие теплопотери через дюбель.
- Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
- Распорный элемент MH выполнен из легированной стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
- Выдерживает высокие нагрузки на срез за счет диаметра стержня распорного элемента – 4,9мм.
- Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
- Все крепления предварительно собраны.
Упаковка
Хранение
В сухом месте, в неповрежденной заводской упаковке.
Источник
Дюбель Termoclip-стена 1 MH с распорным элементом 160 мм (320 шт/упак)
Описание
Характеристики
Отзывы (0)
Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой.
Материал:
Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного стеклонаполненного полиамида.
Назначение:
Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
Область применения
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич.
Типы основания
- Бетон от Б15
- Полнотелый кирпич
| Категории использования | Процесс сверления |
| Бетон | Ударное бурение |
| Полнотелый кирпич | Ударное бурение |
Монтаж
При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
