Фундамент для дома с деревянными перекрытиями

Фундамент для деревянного дома

Фундамент для дома из дерева

Фундамент является очень важной частью любой конструкции, поэтому к его выбору подходят очень ответственно. Чтобы здание было устойчивым, основание под ним должно отвечать высоким требованиям качества, надежности и долговечности.

В большинстве случаев фундамент выполняет распределительную функцию, чтобы вес постройки оказывал одинаковую нагрузку на грунт в любой части. Это предотвращает ее деформацию и смещение. Фундамент для деревянного дома служит дополнительной гидроизоляцией строения, так как дереву свойственно напитываться влагой любого происхождения.

Критерии выбора фундамента

На выбор фундамента под деревянный дом оказывает влияние большое количество факторов. Среди них стоит обратить внимание на следующее:

• Рельеф местности, а именно: наличие значительных перепадов, ровность или неровность.
• Наличие близлежащих водоемов.
• Тип грунта и его особенности, включая несущую способность, глубина промерзания, уровень залегания грунтовых вод и другое.
• Плотность застройки.
• Предполагаемые расходы на общее строительство и непосредственно на фундамент.
• Наличие подвального помещения или погреба.
• Предполагаемая нагрузка на фундамент, включая ветровую и снеговую нагрузку.

к оглавлению ↑

Виды фундаментов для деревянного дома

Деревянные конструкции характеризуются незначительным весом, если сравнивать их с кирпичными, бетонными или каменными строениями. Следовательно, основание для дома из дерева можно выбрать облегченного типа. В большинстве случаев для деревянных построек используют следующее:

Разновидности фундаментов для домов из дерева

• Столбчатый фундамент.
• Свайное основание.
• Монолитная бетонная лента с элементами армирования.

к оглавлению ↑

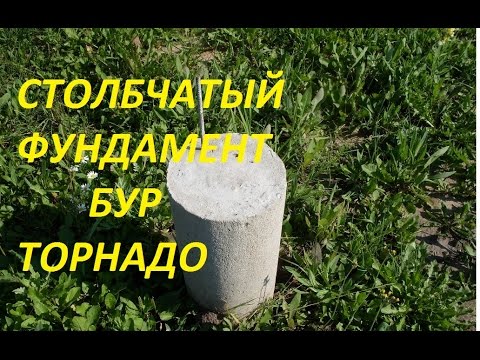

Столбчатый фундамент

Такая основа для деревянного дома считается не только оптимальным вариантом, но и менее затратным и трудоемким. Для возведения основания на столбах могут использоваться следующие строительные материалы:

• Металлические и асбестоцементные трубы, полые внутри.
• Балки из железобетона.
• Кирпичи.
• Фундаментные блоки размером 20*20*40 см.

Столбчатое основание возводится на участках, где имеются незначительные перепады высоты, и на пучинистых грунтах.

Устройство фундамента такого типа предполагает установку столбов на расстоянии 1,5-2 метра друг от друга, заглубление их в землю до 1 метра, а также укладкой песчаной подушки под каждую опору.

Свайное основание

Фундамент на сваях — это идеальный вариант для слабых и заболоченных грунтов, а также для участков с неровным рельефом. В зависимости от используемых в качестве опор элементов фундамент такого типа может быть следующим:

Деревянный дом на сваях

• Свайно-винтовым, где сваи выполнены из стальных стержней с винтами в виде спирали на конце.
• Забивным, в котором железобетонные или металлические сваи забивают в грунт специальной техникой.
• Буронабивным, предполагающим установку обсадной трубы в предварительно пробуренную скважину с последующим заполнением бетонной массой.

При самостоятельном строительстве дома лучше использовать винтовые сваи, так как только эти элементы можно погрузить в грунт без использования специальной техники.

Бетонная армированная лента

Ленточное основание является самым популярным вариантом. Такое основание выполняется в виде армированной ленты, залитой бетонным раствором и уложенной под внешними и внутренними несущими стенами.

Лента может быть заглубленной, при обустройстве подошвы ниже уровня промерзания грунта, или мелкозаглубленной, если глубина фундамента не превышает 70 см.

Ленточный фундамент является достаточно прочным основанием, но его желательно возводить под крупногабаритные тяжелые постройки. Легкий вес строения может не выдержать морозного пучения, и фундамент просто выдавит их грунта.

Устройство столбчатого основания под деревянный дом

Прочность и надежность любого основания зависит от правильного монтажа, который предполагает последовательное выполнение всех действий.

Подготовительный этап

Любому строительству предшествуют подготовительные работы, которые чаще всего подразумевают очистку строительной площадки и ее выравнивание. Для начала следует убрать крупный мусор и лишнюю растительность. Очищаемая территория должна быть больше, чем планируемый фундамент примерно на 3-5 метров в каждую сторону. Далее снимают плодородный слой грунта, который не подходит для фундамента, его толщина может достигать 40 см.

Дальнейшие работы зависят от состава грунта под верхним слоем. Если в месте строительства преобладает торф или отмечается присутствие илистой почвы, то требуется полная замена такого грунта. Если за плодородным слоем следует глинистый грунт, то можно обойтись устройством песчано-гравийной подушки. Песчаные или гравелистые почвы могут использоваться в качестве подошвы фундамента без дополнительных усилений грунта.

Очищенную площадку необходимо хорошо разровнять. Для этого незначительные бугры можно выровнять, а в углубления засыпать грунт. Горизонтальность участка проверяется с помощью строительного уровня.

Разметка участка

На этом этапе чертеж фундамента переносят на строительный участок с точным соблюдением размеров основания и его расположения.

При разметке столбчатого фундамента первой выставляют обноску, которая представляет собой угловые столбы, соединенные деревянными рейками. Обноска должна располагаться на одинаковом расстоянии от периметра фундамента.

На рейках между угловыми столбами отмечают размеры будущего фундамента. Согласно отметкам проводят осевые линии, обозначающие все несущие стены дома. Длину осей проверяют измерением рулеткой, они должны быть одинаковыми. Кроме того, необходимо проверить соответствие углов фундамента 90 градусам.

Далее переходят к отметке месторасположения ям для столбов основания. При этом важно учитывать расстояние между опорами, оно определяется на этапе проектирования. Кроме того столбы следует разместить под каждым пересечением несущих стен. В процессе разметки необходимо следить, чтобы ямы для столбов находились на осевых линиях.

Земляные работы

Для каждой столбчатой опоры необходима индивидуальная яма. Она должна быть больше планируемой глубины заложения фундамента на 20-30 см. Это необходимо для обустройства подушки под столбом. Ширина ямы также должна превышать размер опоры, оптимальный вариант — 20-40 см. Такие параметры позволяют без особых затруднений сделать опалубку для столбов и установить распорки. При этом следует учитывать, что в ямы глубиной до 1 метра можно не устанавливать опалубку.

Ямы можно вырыть вручную или привлечь для работы специальную строительную технику.

На дно готовых углублений насыпают слой песка толщиной около 10 см, смачивают его водой и хорошо уплотняют. Затем таким же слоем насыпают гравий, который также требует хорошего уплотнения. Важно, чтобы подушка из песка и гравия превышала размеры опоры примерно на 10-20 см.

Установка опалубки

Опалубку для столбчатых опор фундамента можно изготовить из струганных досок толщиной от 20 до 50 см, но в этом случае следует учитывать, что дерево очень хорошо впитывает влагу. Чтобы решить эту проблему, нужно смачивать материал перед использованием.

Опалубка для столбчатых опор

Можно воспользоваться металлическими листами, в этом случае риск деформации опалубки под действием бетонной массы будет минимальным. Однако металл имеет значительный вес и имеет свойство хорошо сцепляться с бетоном, что может привести к образованию дефектов столбов в процессе демонтажа опалубочной конструкции.

Кроме того в качестве опалубки может использоваться асбестовая, керамическая или железная труба. Этот элемент устанавливается в подготовленное углубление и заполняется бетонным раствором. Опалубка в этом случае получается несъемной.

Армирование столбчатых опор

Для создания армирующего каркаса используют прутья диаметром 10-15 мм. Для этого берут 3-4 прутка и соединяют их, делая вертикальную перевязку мягкой проволокой через каждые 15-20 см. готовый каркас опускают в подготовленное углубление. При этом важно, чтобы над землей арматура возвышалась на 20-30 см. Это во многом упростит соединение фундамента с будущим перекрытием.

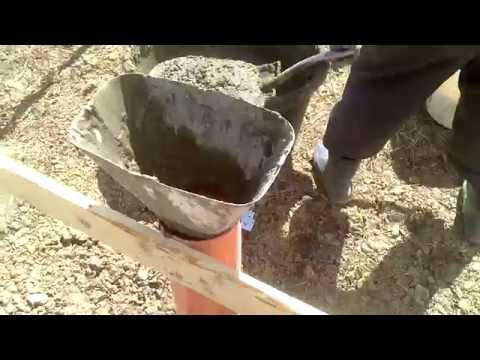

Заливка бетона

Теперь пришло время бетонирования углублений, в которых установлена опалубка и армирующий каркас. Бетон может использоваться готовый и подаваться специальной техникой, но в большинстве случаев раствор готовят своими руками по специальной технологии.

Заливать бетонную смесь рекомендуется порциями, чтобы один слой не превышал 20-30 см. после каждой подачи бетона необходимо выполнить уплотнение. Для этой цели можно использовать специальные глубинные вибраторы. Также допускается прокалывание смеси обычным металлическим прутом. Эти действия способствуют удалению из бетона пузырьков воздуха, тем самым повышая прочностные характеристики основания.

Забетонированная поверхность выравнивается и накрывается любым гидроизоляционным материалом, который поможет защитить столбчатое основание от воздействия атмосферных осадков.

Устройство ленточного основания под деревянный дом

Фундамент в виде бетонной ленты пользуется огромной популярностью у частных застройщиков. Однако специалисты рекомендуют возводить такое основание в следующих ситуациях:

Ленточный фундамент для дома

• Если грунт на участке характеризуется склонностью к сезонным пучениям.
• При близком расположении грунтовых вод.
• При большом уровне промерзания грунта.
• Если проектом предусмотрено строительство подвала или цокольного этажа.
• Если конструкция будет иметь несколько этажей.

к оглавлению ↑

Этапы возведения ленточного фундамента

Основание в виде ленты предполагает выполнение следующих работ:

1. Рытье траншеи, которая должна быть немного шире фундамента для более удобного обустройства.
2. Укладка песчаной подушки, снижающей степень воздействия сезонных подвижек грунта на основание.
3. Монтаж опалубочной конструкции с необходимой установкой подпорок и распорок.
4. Армирование, предполагающее укладку горизонтальных и вертикальных прутьев с перевязкой проволокой.
5. Укладка труб, которые необходимы для проведения различных коммуникаций и вентиляции.
6. Заливка бетонного раствора.

к оглавлению ↑

Плитный фундамент для деревянного дома

Монолитная плита под деревянное строение используется только на сложных грунтах. Ее преимущество заключается в том, что при подвижках грунта строению не грозит деформация и разрушение.

Плитный фундамент возводится по следующей технологии:

1. С помощью специальной техники необходимо вырыть котлован.
2. Его дно хорошо выравнивают и обустраивают песчано-цементную подушку.
3. Сооружают опалубку на высоту плиты.
4. По всей площади укладывают арматуру.
5. Заливают конструкцию бетонным раствором.

Редкость использования монолитной плиты связана с большими затратами на ее строительство.

Строение жилого и нежилого типа должно иметь соответствующее основание, выбранное по определенным критериям. Только в этом случае конструкция будет прочной и надежной, а в помещении — комфортно и безопасно.

Источник

Из чего перекрытие по фундаменту?

Вступление

Фундамент есть, подвал готов, пора делать перекрытие, то есть делать потолок для подвала и пол для первого этажа дома. Решаем из чего лучше сделать перекрытие по фундаменту.

Перекрытие по фундаменту

Из чего перекрытие по фундаменту дешевле и проще? Перекрытие по фундаменту должно отвечать одновременно следующим требованиям:

• минимально возможная стоимость;
• быть надежным, способным нести нагрузку (с запасом прочности) от мебели и от людей, находящихся на перекрытии;
• возможность выполнить работы в одиночку или с минимальным привлечением ресурса со стороны.

Какие варианты, перекрытия рассматривал и какой, оптимальный вариант (с моей точки зрения) выбрал. Имеем наружные размеры по фундаменту 8,8 х 8,0 м, при этом пролет 8,8 м разделен пополам несущей стеной, и пристройку 2,5х2,0 м.

Вариант 1. Перекрыть пустотными плитами

Пролеты, два по 4 метра или один на 8 метров, вполне реально закрыть плитами. Потребуются плиты перекрытия, подъемный кран и 1-2 пары рук. Будет надежно, пролеты небольшие (4 м), нагрузку плита выдержит, быстро делается.

По стоимости исполнения

Подъемный кран на 5-6 часов (можно найти по 1500 руб./час) — минимум 5×1500 приезд 1500 = 9000 руб. За 5 часов, думаю, справимся. — нужны плиты перекрытия 3,9 м х 1,2 м — 13 шт × 5885 = 76505 руб. (одну убираем где будет вход в подвал) плюс плиты 2,4 х 1,0 м — 2 шт× 3670 = 7340 руб.

Стоимость плит перекрытия с доставкой 76505+7340+1500 = 85345 руб. (прайс 2014 года с ценами на плиты перекрытия с сайта завода-производителя плит). Есть бесплатный помощник, цементный раствор и др. мелочи не учитываем.

Итого получаем минимум 94345 руб.

Вариант 2. Деревянные перекрытия

Потребуется брус, доска пятидесятка на черновой пол, один человек может справиться, делается быстро.

Чтобы обеспечить надежность конструкции (400 кг/м2) при перекрытии пролета в 4,0 м возьмем брус (ель) 100х200 мм. Стандартная длина 6 м, для лаг с шагом 0,85-0,9 м и доску 50х120 мм или 50х150 мм стандартная длина 6 м.

По стоимости исполнения:

Брус 100х200х6000 мм, с шагом между балками 0,9 м — 20 шт. будет достаточно, чтобы перекрыть основной и пристройку (куски по 2 метра будем отрезать от бруса при перекрытии пролета в 4 м.).

Получаем: 0,1×0,2×6×20 = 2,4 м3 х 6800 руб./куб. = 16320 руб. (можно найти стоимость бруса при таком сечении ).

Доска пятидесятка, потребуется перекрыть площадь 8,4 х 7,8 = 65,52 и пристройка 1,6 х 2,1 м = 3,36 м2. Всего 68,88 м2. Потребуется 3,83 м3 доски пятидесятки (50х150х6 м). Возьмем с запасом досок (10% от объема), получим: 3,83 (10%) = 4,21 м3 × 6300 руб./куб = 26 523 руб. — две коробки гвоздей «сотка» по 5 кг каждая, получим 10кг×65 руб = 650 руб. Рабочие руки и другие мелочи считаем бесплатно.

Итого получаем минимум 43493 руб.

Вариант 3. Монолитная плита

В результате должна получиться монолитная железобетонная плита, перекрывающая необходимые пролеты между опорами (между сторонами фундаментной ленты).

Сразу скажу, что я выбрал этот вариант исполнения перекрытия.

Что необходимо:

Арматура металлическая. Я использовал арматуру диаметром 12 мм. Также остатки арматуры диаметром 10 мм из ранее купленной партии;

Сетки-карты из проволоки, диаметром 4 мм, с ячейкой 15 см. (1768 руб.);

цемент (6300 руб), песок, вода;

на первом этапе заливки: одна пара рук, бетономешалка, бензогенератор;

на втором этапе заливки: две пары рук, товарный бетон марки М200, автомиксер (19710 руб.);

полиэтиленовая пленка черная(400 руб.)

Итого: 34178 руб+10% = 37596 руб.

Итоги выбора

• Вариант №1 показался мне дороговатым по стоимости исполнения.
• Вариант № 2 не устроил меня тем, что дерево будет лежать между землей и остальным домом, как оно себя поведет? Может просто субъективное отношение.
• Вариант №3 был взят для исполнения.

Как это было

Сразу оговорюсь, что этот вариант перекрытия был запланирован еще на стадии устройства фундаментной ленты по опорам.

В результате из арматурного каркаса ленточного фундамента горизонтально торчат арматурные прутья длиной 1,5–1,2 м. Эти прутья были выгнуты в виде буквы «Р», изогнутая часть прутьев жестко связана с металлическим каркасом фундаментной ленты.

Фундаментная лента по опорам залита бетоном, но наружная опалубка на фундаментной ленте не снята, и стенка опалубки выше сделанной фундаментной ленты примерно на 15 см. (на ширину одной доски).

Верхняя доска опалубки выставлялась по уровню, чтобы вровень с её верхом, можно было залить бетон, и получилась, примерно, горизонтальная поверхность пола.

Это было сделано для того, чтобы монолитная ж/б плита, которую буду заливать в качестве перекрытия, опиралась (легла краями) на фундаментную ленту по всей ширине.

Как я делал перекрытие

Сначала подсыпал песок внутри фундаментной ленты вровень с этой лентой. Прутья арматуры, которые торчали из фундаментной ленты вверх после заливки, согнул горизонтально, обращенные концами внутрь фундамента, по уровню залитого в ленте бетона.

Песка дополнительно завозить не пришлось, достаточно было того, что вынули при копке котлована под подвал.

Поверхность песка выровнял, но особо не трамбовал (к куску бревна сверху приделал горизонтальный брусок, снизу — кусок доски, получилась ручная трамбовка).

Сильно не уплотнял, потому что в идеале хорошо, если со временем песок просядет на 2-3 см, чтобы под бетонной плитой получилась, со временем, воздушная прослойка между бетоном и песком.

Дальше, по трамбованному песку настелил полиэтиленовую пленку, по пленке уложил прутья арматуры, связав их с прутьями, торчащими из фундаментной ленты.

Получилась сплошная связанная арматурная сетка с ячейкой 40-50 см. Под прутья подкладывал камушки, куски бетона, чтобы прутья не лежали на пленке и под них, чтобы затек бетон. Это был нижний металлический слой моей плиты.

Затем залил стяжку, около 5-6 см толщиной по всей площади (раствор через бетономешалку). Затем были уложены сетка-карты из проволоки 4 мм с ячейкой 15 см сплошным ковром (вязаны между собой проволокой) по всей поверхности перекрытия так, чтобы не доходили до поверхности будущей плиты на 2-3 см.

Затем был заказан миксер — бетоновоз и все одним махом было залито бетоном вровень с наружными бортами опалубки на фундаментной ленте.

Получилась бетонная монолитная ж/д плита толщиной 15-17 см. Вся плита эта лежит на поверхности подсыпанной снизу земли.

В перспективе, когда песок просядет, пролеты между существующими опорами ж/б плиты будут не более 2,6-3 метров (так расположены дополнительные опоры под плитой — вертикальные стены подвала, фундамент под печку, средняя несущая и наружные фундаментные ленты).

Вывод

Цены используемые в статье вероятнее всего устареют. Однако останется принцип расчета, который поможет вам ответить на вопрос из чего перекрытие по фундаменту лучше.
