Фундамент для купольных дома

Купольный дом

Купольный дом, достаточно сложен технологически. Строительство купольного дома требует мастерства, и продумать надо все до мелочей. И конечно, нужен проект. Возможно ли построить купольный дом своими руками?

И из чего строить? Чаще всего строят из дерева. Технологически возможно возвести купольные стены из кирпича и блоков, из панелей и монолитного железобетона. Этот уникальный дом, сформированный как полушар или конус, благодаря своей конструкции не потребует много строительных материалов.

Это понятно, ведь сфера, или яйцо, при минимуме толщины оболочки выдерживает наибольшие нагрузки по сравнению с другими конфигурациями, ведь данная «конструкция» по своей природе распределяет приложенные нагрузки наилучшим образом. Это ведь не плоскость, которая борется со всем миром, подставляет себя ветру и огню… а сферу и поджечь снаружи сложновато. Да и нового ничего нету, вспомнить шатер, шалаш, ярангу или церковный купол. Так, достаточно философии! Наука эниология, безусловно, интересна, и в мире купольные конструкции строят и живут в них, это факт, например — японцы.

Вопрос практический – как построить для себя купольный дом? Получить максимальный объем жилого пространства на минимальной площади участка, сэкономить на стройматериалах и фундаменте, а дом получить прочный, устойчивый и энергосберегающий?

Плюсы купольного дома

1. Безусловная оригинальность и полная свобода в планировке внутреннего пространства. Внешне – дом современен и эстетичен, естественен как сама природа. (И явно выражено стремление жить с ней в мире. Наконец-то.)
2. Неплохая скорость постройки и не самые большие денежные затраты по сравнению с каменным или бетонным прямоугольным домом.
3. По причине малого веса дома — фундамент можно минимизировать и принимать его по грунтам. Если грунты основания и поведение подземной воды позволяют, то фундамент подойдет элементарный – незаглубленная лента. Технологически купол – самонесущая конструкция, и стройматериалов поэтому требует минимально.
4. Можно строить и на юге, и на севере, если грамотно обустроить, то теплоэффективность превзойдет все ожидания. В полном смысле энергосберегающий дом. Площадь «стен» и «крыши» минимальна – теплопотери тоже. Один интересный момент, который зачастую приходится не замечать, так как бороться с ним трудно – мощный холодный мост дома приходится на стык его фасада и кровли, чего у купола просто нет.
5. Аэродинамика купола снижает сопротивление ветрам до минимума – не будет сквозняка и выветривания тепла. Нет парусности – есть устойчивость к нагрузкам от ветра. Все нагрузки распределяются по дому – полусфере равномерно, и подвижки грунтов, а также сейсмика менее опасны. Полусфера, даже пробитая в одной или нескольких точках, устойчивости не теряет и как карточный домик не складывается. Для мгновенного полного разрушения полусферы нужно как минимум, чтобы под ней почва разверзлась.
6. Плюс к дизайну – гармония формы дает прекрасную акустику и выгодное распространение света. Под куполом всегда светлее, так как сферическая форма рассеивает свет, тогда как кубическая – поглощает. Тепло, свет и звук распределяются равномерно. Как следствие – можно активно использовать пассивное освещение и отопление солнечной энергией, что ведет к экономии в период эксплуатации.

Продолжать можно еще долго. Так какие же конкретные требования к конструкциям купольного дома?

Фундамент купольного дома

По фундаментам. Как уже сказано, по причине малого веса дома фундамент принимают самый простой – мелкозаглубленную ленту хотя возможен любой, свайный или столбчатый. В самых холодных районах стоит подумать о шведской утепленной плите.

Основные материалы для строительства купольного дома

Рассмотрим подробнее дерево – брус сухой или клееный, сечение рассчитывается в зависимости от размера купола, снеговых и ветровых нагрузок по району строительства. Если дом будет обшиваться и с внутренней и с наружной стороны, то сечение бруса нужно еще увеличить.

Основная проблема – коннекторы. Если дом будет иметь большую площадь, без них не обойтись. Деревянные конструкции, собранные при помощи пяти- и шестилучевых коннекторов заводского изготовления, собираются как конструктор, требуется только поставить леса и раздвижную лестницу, средств механизации и спецтехники не потребуется. Коннекторов изобретено великое множество, из разных материалов. Но самодельное изготовление металлических коннекторов в условиях гаража, с последующей антикоррозионной обработкой грунтом или краской, вряд ли создаст условия для долгой эксплуатации. Надежный коннектор должен при малом весе и высокой коррозионной стойкости выдерживать высокую нагрузку, для этого требуется заводская отливка или штамповка.

Существует современная технология сборки, при которой панели выполняются с точностью пазов и ребер, позволяющей соединить их в одно целое с минимальным количеством стыков и без зазоров. А для купольного дома небольших размеров применим безконнекторный способ монтажа.

Для защиты от атмосферных осадков потребуются материалы для кровли – возможна гибкая черепица или рулонные материалы, а также листовые на алюминиевой основе.

Технология строительства купола сложная, но, если сравнить с обычным домом, расчеты показывают на уменьшение затрат, и финансовых, и временных. Это связано с экономией стройматериалов и возможностью обойтись без спецтехники.

Материалы и инструменты для монтажа купольного дома

1. для каркаса — деревянный брус, сечение по проекту, но минимальное 50*50 мм. Крепеж — шурупы, гвозди, саморезы и так далее. Утеплитель. Оцинкованная сталь. Монтажная пена.
2. для финишной наружной отделки – кровельные материалы, предпочтительно гибкие, черепица или рубероид, смотря по бюджету стройки.
3. рулетка, уровень или лазерный нивелир, уголки, линейки.
4. электродрель, электролобзик, ножовки, болгарка. Станок для деревообработки позволит сэкономить массу времени при хорошем качестве обработки деталей.
5. отвертки, молоток, кисти, ножницы по металлу – весь строительный набор необходим. А также расходные материалы и средства защиты – очки, перчатки. Все как обычно, и каждый строитель ориентируется сам по ситуации.

Проект для дома – купола необходим для подготовки основных элементов постройки.

Расчеты проводятся методами триангуляции, прямо связанной с высотой купола. Размеры элементов-ребер, количество их типоразмеров и число коннекторов можно варьировать, «увеличивая» триангуляцию. Длины элементов должны быть выбраны так, чтобы можно было купить для них высушенные доски или брус хорошего сорта, и затем безопасно и технологично с ними работать.

Проект можно заказать, но многие строители, имея знания базовой технологии и конструирования, составляют его сами, пользуясь открытыми источниками схем и проектов и технической литературой. На этапе проектирования определяют тип фундамента, габариты купола, необходимое количество коннекторов, размеры и формы всех ячеек и число элементов каркаса и ограждения.

Устройство купольного дома

Приведем примерный перечень работ по устройству купола коннекторной сборки

• разметка на местности, подготовка основания проводится по обычным технологиям. Растительный слой грунта срезается, заменяется слоем утрамбованного щебня, а затем слоем песка. Если фундамент выбран ленточный, армирование и заливка проводятся по стандартной технологии. Все коммуникации подводятся на этом этапе. Как вариант фундамента возможна опорная десятиугольная конструкция из свай. Опорные элементы в виде трапеций и обвязку фундамента собирают на шурупах по чертежам.

• для монтажа «стен» используют подготовленные по чертежам элементы из бруса, соединения на шипах и пазах, укрепленные шурупами. Дверные и оконные коробки также заготовлены предварительно и устанавливаются по месту с дополнительной обвязкой и креплением.

• ребра, образующие основной каркас, нужно обработать антисептиком и антипиреновым составом. Затем выполняется обшивка дома с внутренней стороны. Можно использовать обычную фанеру. Для внешней отделки легче всего работать с рубероидом, раскраивая его на треугольники и закрепляя их на куполе расплавом обычной смолы или клеем. Этот слой будет гидроизоляционным, его надо делать с нахлестом деталей.

• по слою гидроизоляции набивается обрешетка из брусков, с высотой зазора по расчету нужной толщины утеплителя, затем делают наружную обшивку, финишную «кровлю», и отделку. Утепление купола изнутри – более практичный вариант. Иногда устраивают засыпную теплоизоляцию купола – из древесных опилок. Водозащита такой конструкции должна быть выполнена очень тщательно.

• настилка пола, монтаж окон и дверей, подключение коммуникаций.

Разговор шел о геодезических куполах. Вид купола, называемый стратодезическим, отличается от геодезического принципом, более простым монтажом и подгонкой окон и дверей, отсутствием коннекторов и мостиков холода, которые они неизбежно дают дому, а также – намного более высоким расходом материала, в частности, дорогого клееного бруса или металлопроката. Но прочность их все же ниже, чем у геодезиков.

Вопрос будущего повсеместного строительства куполов – комфортных и дешевых, вопрос не только технологий. Возможно, это вопрос идеологии и новых систем строительства?

Источник

Производственно-
строительная компания

8 800 707 8614

8 800 707 8614

Категории

Купольный дом: технологии возведения и особенности планировки

Сейчас мало кого можно удивить новым жилым зданием, однако это правило не относится к популярным сферическим или купольным домам, проекты и цены которых до такой степени разнообразны, что не могут оставить равнодушным ни одного покупателя. Сферические постройки уникальны сами по себе, их конструкция выглядит необычно в любой местности. Причем невероятный внешний облик купольного дома — это не единственное его достоинство.

За счет своей уникальной конструкции каждый проект дома может значительно отличаться от другого, поскольку существует возможность использования кардинально различных деталей. Такие строительные объекты обладают высокой функциональностью. С каждым днем они становятся все популярнее на российском строительном рынке.

Что такое купольный дом: особенности и история возникновения

Под купольным домом принято понимать строительный объект со сферической, закругленной крышей. Однако это лишь общее описание такого типа построек. Многие отмечают, что купольный дом внешне похож на жилище эскимосов (на иглу).

Современные сферические здания выглядят просто невероятно, проекты поражают воображения. Для проектировщиков особой задачей является грамотное совмещение одной главной сферы с пятью боковыми. Готовый результат проекта во многом зависит от фантазии дизайнера и ваших личных предпочтений.

Купольный дом: пример внутренней планировки

Первые сферические постройки появились еще в Византии, да и эскимосы стали создавать свои жилища в условиях экстремально низких температур еще много лет назад. Из этого можно сделать простой вывод – в древности дома округлой формы пользовались не меньшей популярностью, чем в наши дни, однако тогда для их возведения использовался более прочный материал – натуральный камень.

Северные народы первыми заметили, что сферические постройки обладают высокой ветроупорностью и сейсмоустойчивостью.

В 1951 году американский архитектор Ричард Бакминстер Фуллер предложил использовать сферическую конструкцию в качестве основы для строительства жилых построек.

Купольный дом с открытой террасой под одной крышей

Основные технологии возведения купольных домов

На сегодняшний день существует несколько технологий строительства, по которым возводятся купольные дома, проекты и цены соответственно тоже «играют» в ту или иную сторону, в зависимости от метода строительства. Они могут быть выполнены из таких материалов, как кирпич, монолит, пенобетон, пенопласт и даже глина. Причем постройки из кирпича, монолита и пенобетона мало чем отличаются от стандартных конструкций жилых домов. Технологии строительства купольных домов классифицируются на возведение:

на основе геодезической сферы;

на основе пневмокаркаса;

на основе несъемной опалубки.

Одной из самых распространенных технологий строительства сферического дома является совместное использование пенопласта и пенополистирола – при этом возведение постройки осуществляется посредством японского метода. Однако такие дома требуют дополнительных манипуляций для обеспечения круглогодичного проживания.

Купольный дом с большой открытой террасой

Самой бюджетной и приближенной к стандартным условиям является технология строительства купольных домов, основанная на каркасном методе строения. Как отмечают специалисты, для такого рода построек можно использовать каркас практически из любого материала (с достаточной прочностью и сроком эксплуатации). Для соединения деталей применяют коннекторы различных модификаций и размеров.

Каркас купольного дома

Какой фундамент подойдет для купольного дома

Вы определились с участком для возведения строительного объекта, приняли решение о том, что это будет именно дом купол, оформили проект планировки с установленными размерами, значит, пора переходить к возведению фундамента.

Его строительство требует предварительной подготовки – необходимо провести разметку на участке, определить нулевую отметку и другие параметры (для этих целей рекомендуем использовать нивелир – геодезическое устройство по определению разности высот). Не стоит пренебрегать и помощью профессионалов в области геодезических работ.

Сама суть купольного домостроения подразумевает отсутствие потолков и несущих опор. Это дает не только до 30% экономии на материалах стен и перекрытий: конструкция становится легкой и не требует массивного фундамента.

После того, как проведены все подготовительные работы, следует переходить к рытью траншеи под ленточный фундамент (это лучший вариант для создания купольного дома).

Ленточный фундамент для строительства купольного дома

Также под дом купол часто применяют свайный вид фундамента.

Свайный фундамент для строительства купольного дома

Ленточный фундамент представляет собой железобетонную конструкцию, оборудованную по периметру всего строительного объекта. Как правило, такая установка состоит из обрешетки (арматурной сетки) и застывшей бетонной смеси. Для создания обрешетки подойдет арматура с диаметром 12 мм с проволочной обвязкой. Далее, проводится заливка цементно-песчанного раствора.

При выборе глубины траншеи учитывайте, что фундамент должен располагаться в месте промерзания грунта (это ниже нулевого уровня на 1500 мм).

При возведении свайного фундамента для постройки купольного дома, как правило, применяют винтовые, забивные или бетонные сваи в зависимости от качества грунта.

Возведение купольного дома на свайном фундаменте

Каркасная технология купольного дома

При строительстве, проекты круглого дома, чаще всего подразумевают применение каркасной технологии – она обеспечивает легкость сооружения. Каркас собирается из специальных металлических труб или бруса, после чего получившаяся конструкция обшивается листовым стройматериалом (OSB плита либо фанера). В прослойках между листами укладывается утеплительный элемент (минеральная вата, джут, пенополистирол).

Для возведения каркаса купольного дома может использоваться и монолитный железобетон. Однако такой способ в нашей стране используется очень редко, за счет более низкой цены на пиломатериалы. Да и не стоит забывать о необходимости хорошей теплоизоляции купола, с которой дерево справляется гораздо лучше бетона.

На сегодняшний день существует два варианта каркасной схемы купольных домов: создание стратодезического или геодезического купола. Каждый из них имеет как достоинства, так и недостатки. В процесс создания проекта постройки осуществляется выбор более подходящей модели каркаса.

Стратодезический каркас купольного дома

Гнутоклеенные деревянные стойки для сборки стратодезического купола

Устройство геодезического каркаса для возведения купольного дома

Строительство купольного дома на основе геодезического каркаса

Технология, основанная на возведении каркаса в виде триангулярной полусферы, является наиболее популярной в строительстве купольных домов. Каркас сооружают из деревянных треугольных блоков одинакового размера.

Видео описание

Обзор купольного дома смотрите на видео:

В качестве наружной отделки используют прессованную целлюлозу, пропитанную битумом, но можно применять и другие материалы, главное, чтобы они были водостойкими. Изнутри каркас обшивают досками, а в качестве утеплителя используют минеральную вату. При строительстве некоторые треугольники оставляют открытыми, после чего в них монтируют аналогичной формы рамы со стеклопакетами.

Строительство купольного дома на основе геодезического каркаса

Технология возведения купольного дома на основе пневмокаркаса

Способ строительства сферического дома на основе пневмокаркаса отличается необычной и довольно сложной технологий, при этом требует задействование специальной техники и оборудования, за счет чего время на возведение дома сокращается к минимуму.

Фундамент для такого дома делают ленточный или плитный. Каркас представляет собой купол из металлических прутьев, соединенных между собой путем сварки.

В этой технологии должен быть задействован быстровозводимый пневматический каркас. Он изготавливается индивидуально и в надутом виде полностью повторяет контуры внутренней поверхности купола. В тех местах, где должны быть окна и двери, каркас имеет выступы заданной формы и размеров. Изготовление пневмокаркаса — самый затратный и сложный этап строительства, но поскольку технология вдвое сокращает расходы на сооружение, его цена полностью окупается.

Строительство купольного дома на основе пневмокаркаса

Пневмокаркас надувают изнутри металлической обрешетки, после чего снаружи при помощи специального оборудования напыляют цементно-полимерный раствор, торкрет-бетон или пенополистирол. Основной материал купола наносится послойно, с перерывами для застывания каждого слоя. С внутренней стороны купола проделываю то же самой, а после полного застывания стен приступают к финишной отделке.

Купольный дом, построенный на основе пневмокаркаса

Особенности планировки и оформления интерьера жилого дома сферической формы

Планировка купольного дома имеет ряд отличий от привычной нам прямоугольной конструкции. Однако это нисколько не ограничивает владельцев дома в выборе дизайна помещения. Даже наоборот, необычный облик помещения позволяет воплотить в жизнь самые неординарные решения интерьера.

Купольный дом: вид изнутри

Советы по оформлению интерьера

Некоторые декоративные элементы и мебель лучше изготовить на заказ, так большинство товаров рассчитано на размещение у стен стандартных параметров. Отличным решением станут картины полукруглой формы, мягкая бескаркасная мебель.

Для гостиной или кабинета подойдет деревянная мебель, которая будет в точности повторять изгибы стен, что придаст помещению еще более необычный антураж.

При установке коммуникационных систем следует учитывать форму внутренних стен, а также технические и эксплуатационные свойства применяемых отделочных материалов.

Камин – это неотъемлемый атрибут гостиной. В сферических домах камин лучше всего размещать в центре помещения – если вы хотите сохранить все поступающее тепло и решить проблему отсутствия ровной стены для монтажа этого элемента интерьера.

Интерьер купольного дома

Фото-примеры оформления интерьера в купольных домах

Интерьер купольного дома с тремя спальнями, одна из которых на втором этаже

Полукруглые формы лестницы и кухонной мебели идеально вписываются в интерьер купольного дома

Интерьер купольного дома с камином

Интерьер купольного дома с большим каменным камином

Интерьер спальни в купольном доме

Винтовая лестница в интерьере купольного дома

Интерьер второго этажа купольного дома

Примеры планировки купольного дома

На фото ниже пример планировки небольшого купольного дома. Здесь есть довольно просторная гостиная, где можно проводить семейные вечера и встречать гостей. Кухня небольшая, совмещена со столовой, а границу между местом для приготовления и приема пищи и гостиной представляет барная стойка – современный предмет интерьера, который несомненно придется по вкусу молодой семье.

Видео описание

Опыт проживания людей в купольном доме смотрите на видео:

Также в доме есть санузел и большая спальня на первом этаже. Лестница на второй этаж расположена справа от входа в дом, что тоже очень удобно. Если на втором этаже есть жилые комнаты, хозяевам не придется шагать через весь дом, чтобы попасть на второй этаж.

Примечательно наличие камина в центре дома, где можно проводить долгие зимние вечера в семейном кругу. Такой дом подойдет для проживания семьи из трех человек.

Пример планировки первого этажа купольного дома

На следующем фото гостиной, находящейся сразу при входе из прихожей, выделили меньше пространства, за то спальня здесь просто огромная. Она расположена в правой части дома, а одна из ее стен граничит с санузлом, который совмещен с ванной комнатой.

В левой части дома расположена кухня-столовая с выходом в техническое помещение или кладовку. Лестница здесь тоже расположена в гостиной справа от входа. Если на втором этаже организовать еще две спальни, то такой дом отлично подойдет для проживания семьи из четырех человек.

Пример планировки купольного дома

Планировка дома на следующем фото отлично подойдет для проживания семьи из двух или трех человек. Вход в дом оборудован крыльцом из которого можно попасть в небольшую прихожую, а потом в гостиную, рассоложенную в левой части дома. С этой же стороны обустроена кухня, совмещенная со столовой, и санузел. Большой камин граничит с кухней и гостиной.

В правой части дома расположены две спальни, одна из которых большей площади, предназначена для семейной пары. Маленькую спальню можно оборудовать для проживания ребенка. Лестница на второй этаж, ведущая в уютный кабинет, расположена справа от входа в гостиной.

Пример планировки двухэтажного купольного дома

Достоинства и недостатки купольных домов

Помимо уникальных внешних характеристик, дом купол обладает рядом неоспоримых плюсов:

не требуется массивная бетонная площадка;

экономия на скорости сборки;

минимум строительного мусора;

на дом купол потребуется не так много строительных материалов;

площадь внешней поверхности у купольных строений меньше, а внутренний объем пространства больше (срезаются углы), за счет этого понижаются потери тепла зимой и поглощения летом;

Видео описание

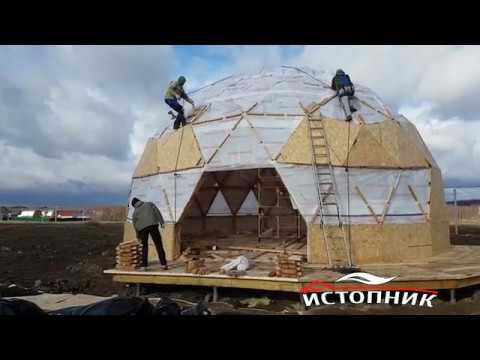

Строительство купольного дома смотрите на видео:

прочность, повышенная сейсмоустойчивость, прекрасная аэродинамика;

купол выдерживает высокие снеговые нагрузки;

хорошая звукоизоляция и вентиляция;

оригинальность и эстетичность на высшем уровне;

превосходные световые характеристики.

К недостаткам купольных домов специалисты относят:

очень мало профессиональных компаний на российском рынке, тема довольно новая, энтузиасты куполостроители только пытаются покорить нашу страну;

необходим опыт в расчетах, абсолютная точность при изготовлении деталей;

поставщики качественного сырья «на вес золота», хороший пиломатериал найти сложно;

период полезного использования дома уступает каменным и блочным зданиям;

нестандартные окна, делаются по специальному заказу, определенные сложности при установке.

Но эти недостатки быстро сводятся на нет, если не пытаться соорудить дом самостоятельно, а сразу обратиться в строительную компанию, которая хорошо зарекомендовала себя на строительном рынке. Так вы сэкономите уйму времени и сил, а в итоге получите качественный купольный дом, в котором будет уютно и комфортно жить. А все ваши пожелания, касаемо планировки специалисты обязательно примут во внимание.

Дом-сфера на основе геодезического купола

Фото-примеры сферических домов

Двухуровневый дом на основе стратодезического купола с гонтовой облицовкой

Купольный дом с элементами дерева в наружной отделке

Деревянный гонт естественно смотрится на сферическом здании

Дом-сфера, покрытый битумной черепицей

Оригинальное решение: купольный дом в виде летающей тарелки

Дом-сфера из бетона

Кровельное покрытие купольного дома из черепицы

Покрытие купольного дома медной черепицей

Сложный, но красивый и оригинальный проект купольной конструкции

Заключение

Рассматривая в качестве постоянного жилья купольные дома, проекты и цены на них можно перебирать бесконечно, ведь, несмотря на то, что такие постройки появились на строительном рынке относительно недавно, разнообразию проектов уже нет предела. Вы можете выбрать для себя самый простой купольный дом, проекты таких построек стоят недорого, или составить особый, по собственным пожеланиям и предпочтениям. Для примера можно взять купольные дома Добросфера, проекты и цены, фото каждого из них можно рассмотреть подробнее на сайте. А профессиональные архитекторы и дизайнеры вам в этом с удовольствием помогут.
