Установка хоккейной коробки
П осле того, как будут улажены вопросы с арендой территории, можно приступать к подготовке участка под монтаж бортов хоккейной коробки.
Подготовительные работы включают выравнивание земли за счёт специальной техники, например, грейдера. Площадку следует разровнять на 5 метров больше, чем размеры коробки, это нужно для последующей уборки снежной массы. Выравнивание занимает несколько часов, помимо использования машин задействуют и ручной труд, чтобы утрамбовать землю.
Следующий шаг – это непосредственно проектирование коробки, эта задача может быть выполнена несколькими способами:
— заливка бетона на подготовленный земельный участок. Борта устанавливаются непосредственно на плиту из бетона. Наносится покрытие из резины, дающее возможность пользоваться хоккейной площадкой не только зимой, но и летом. Слой из резины снижает вероятность травмирования игроков в случае падения, её безопасность выше, чем покрытия из бетона. Данная плита пользуется наибольшей популярностью. С этой целью готовят основание, сделанное в виде армированной цельной плиты, её толщина составляет 10-15 см. Размер основы из бетона расширяется на 1 метр в сравнении с коробкой. Все металлические элементы борта коробки прикрепляются к основанию из бетона анкерами или бетонируются в просверленные скважины. После этого делается разметка, и хоккейные борта раскладываются в соответствии с размерами коробки;
— установка хоккейной коробки непосредственно на землю. Данный вариант наиболее дешёвый, но у него есть недостатки. Таким кортом нельзя полноценно пользоваться летом. Устройство ледовой площадки проходит сложнее из-за того, что почва поглощает воду в период первичной заливки льда.
— асфальтирование основания является наиболее рациональным методом. Работы выполняются быстрее и дешевле, чем основание из бетона. Упрощается монтаж хоккейной коробки, включая и ограждение. Асфальтовую поверхность можно использовать в летнее время для проведения различных подвижных игр, а в зимний сезон под устройство хоккейного льда, при минимальном расходе количества воды
Борта коробки для улицы делают из монолитного стеклопластика. Для дворцов крытых арен используют пластик ПНД. Цвет коробки должен соответствовать требованиям РАЛ. Все конструкции бортов, сделанные из металла, окрашивают в синий или серый цвета.
Все бортики соединяются со стойками, расположенными по периметру. Завершающий шаг – монтаж ограждения из сетки, его начинают с закругленных участков. По окончании сборки все элементы крепежа нужно тщательно проверить.
Заливка катка.
После того, как хоккейная коробка будет установлена, производится заливка катка. Заливка выполняется на утрамбованную снежную массу. Каток должен быть гладким.
Размеры и стоимость хоккейных коробок
Хоккейные коробки отличаются размерами. Длина от 56 до 61 м, ширина от 26 до 30 м – это стандартные варианты.
Большие площадки предназначены для проведения крупных спортивных соревнований среди профессионалов, на которых присутствует много зрителей.
Площадки среднего размера монтируют во дворах и рядом со школами. Трибуны для зрителей размещают с торцов. Каркас проектируется из материалов, устойчивых к коррозии и деформациям.
Маленькие катки – это вариант для ограниченного бюджета. Компактные площадки просты в установке, ими можно пользоваться круглогодично.
Цена хоккейных коробок во многом зависит от их размера и наличия ограждений. Стоимость монтажа составляет около 15 % от цены самого изделия.
Хоккейные коробки классифицируются по размерам и конфигурации. Для их изготовления используются современные материалы и новейшие технологии. Площадки конструируются с учетом динамичности такой игры как хоккей.
Коробки для игры в хоккей не только обладают продолжительным сроком эксплуатации, но и презентабельным внешним видом. Наша компания устанавливает хоккейные коробки, как в спортивных комплексах, так и под открытым небом, для профессиональной и любительской эксплуатации.
Для обслуживания таких площадок требуются минимальные трудозатраты. Хоккейные коробки подходят как для спортивных состязаний, так и для тренировок, а также для обучения новичков игре в хоккей.
В нашей компании Вы можете заказать хоккейную коробку любого размера. Мы проектируем практичные хоккейные площадки, по приемлемой стоимости, позволяющие играть в эту замечательную игру, как профессионалам, так и любителям.
Источник

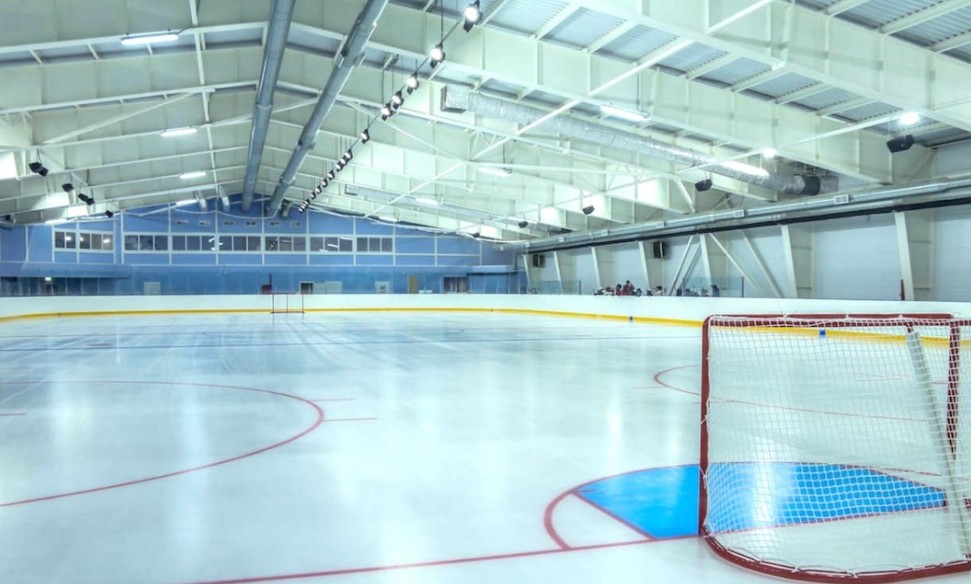

Обустройство хоккейных площадок: необходимое оборудование, порядок выполнения работ
Хоккей на льду – это зрелищная и захватывающая игра, в которой принимают участие две противоборствующие команды. Порядок игры и параметры игровой площадки строго регламентируются различными правилами и стандартами. При выборе оборудования для обустройства хоккейного поля обязательно надо руководствоваться требованиями, изложенными в нормативных документах.
Какое оборудование необходимо для создания хоккейной площадки
- Мебель и оборудование для дополнительных помещений: вешалки, держатели, кресла, кушетки, скамьи, стулья, шкафы.
- Оборудование вспомогательное: держатели всех типов коньков, станки для заточки коньков, пылеуловители.
- Оборудование для раздевалок: вешалки, скамьи, шкафчики.
- Покрытие для ледовых арен.
- Трибуны и сиденья: кресла складные, покрытия для трибун, трибуны (в том числе складные и телескопические).
- Табло и судейско-хронометражные системы: видеотабло, система судейства и хронометража, кнопка судьи-хронометриста, табло времени атаки, табло информационное.
Для создания ледовых арен применяются такие типы покрытий:
- Искусственный лед. Подготовленная поверхность заливается водой, лед поддерживается благодаря работе холодильных установок.
- Натуральный лед. Покрытие изготавливается в зимний период путем заливки льдом хоккейных коробок и полей с искусственной травой.
- Синтетический лед. Покрытие собирается из панелей, изготовленных из полимерных материалов. С двух сторон оно покрыто скользким полиэтиленовым слоем толщиной около 5 мм. Данное покрытие предназначено для обустройства временных катков и ледовых арен в торговых центрах.
Как происходит процесс обустройства хоккейных площадок
Процесс состоит из таких этапов:
- Подготовка проектной документации и проведение технического расчета инженерных систем объекта.
- Подбор оборудования для обустройства хоккейной площадки.
- Установка трубной системы на подготовленное горизонтальное основание, подключение системы к коллектору.
- Подсоединение магистрального трубопровода к холодильному оборудованию.
- Заполнение трубной системы хладоносителем.
- Проверка работоспособности оборудования.
- Создание первого слоя ледового покрытия.
- Нанесение разметки на ледовое покрытие или укладка банкетной сетки.
- Выравнивание ледовой поверхности с помощью специализированных машин.
Полный перечень работ зависит от назначения конкретного объекта. При строительстве хоккейной коробки следует ориентироваться не только на запланированные размеры ледового поля, но и на нагрузку, которую она должна вынести.
Полезно знать. К материалам выдвигаются повышенные требования, они должны быть удароустойчивыми и выдерживать высокие нагрузки со стороны игроков и болельщиков.
Заказать обустройство хоккейных площадок можно в компании AVK Group, которая оказывает услуги по оснащению сооружений для спорта высших достижений. На ее счету ряд успешно сданных в эксплуатацию объектов в разных странах: России, Казахстане, Армении, Грузии, Украине, Туркмении и др. Среди них есть большое количество спортсооружений международного уровня. Головной офис компании расположен в Австрии.
Компания AVK Group максимально качественно выполнит весь комплекс работ, необходимых для запуска хоккейной площадки. Она сможет создать ледовый комплекс любой сложности. В процессе работы будут использованы самые современные технологии строительства и заливки ледовой арены. Компания оказывает техническое сопровождение в течение всего периода сотрудничества, также она занимается продажей оборудования для крупных соревнований.
Правила и стандарты организации хоккейной площадки
- Официальная книга правил Международной Федерации хоккея (IIHF). Документ утвержден Международной федерацией хоккея на льду (англ. International Ice Hockey Federation, IIHF). Данная организация курирует вопросы хоккея с шайбой и инлайн-хоккея во всем мире. Но в США и Канаде ее влияние на развитие хоккея ограничено.
- Правила Национальной хоккейной лиги. Документ регулирует проведение хоккейных матчей с шайбой в Национальной хоккейной лиге (НХЛ). Также эти правила используются на играх национальных сборных в рамках Кубка мира.
- Регламент ВХЛ – Кубка Шелкового пути 2018-2019.
Эти документы устанавливают правила игры, состав команд, стандарты проведения соревнований и другие важные моменты. Также в них можно найти перечень требований по обустройству ледовой хоккейной площадки, которые должны неукоснительно соблюдаться при строительстве ледовых комплексов.
Кто следит за выполнением правил по обустройству хоккейных площадок
В России состояние хоккейных площадок и катков проверяют инспекторы Госадмтехнадзора. В случае обнаружения нарушений руководство спортивного сооружения будет привлечено к административной ответственности в виде наложения штрафа.
Специалисты компании AVK Group смогут спроектировать и построить ледовый комплекс в полном соответствии с требованиями регламентов и стандартов. Кроме оборудования для обустройства хоккейных площадок клиенты компании смогут заказать продукцию для оснащения гимнастических залов, горнолыжных трасс, велотреков, автотрасс и других сооружений. В каталоге спортивного оборудования можно ознакомиться с полным ассортиментом товаров.
Какие могут быть размеры хоккейного короба
Размеры хоккейных площадок устанавливают хоккейные лиги (НХЛ, КХЛ) и Международная федерация ИИХФ. Предложенные ими технические параметры отличаются:
- Регламент КХЛ. Для организации турниров лиги чаще всего используются хоккейные площадки размером 60 × 30 м. Допускаются отклонения от установленной нормы, но в строго установленных размерах. Максимальная ширина площадки должна составлять не более 30 м, этот параметр увеличивается в очень редких случаях. Длина может составлять от 56 до 61 м.
- Размеры хоккейного короба в НХЛ. Хоккей зародился в Канаде, первые площадки для игры имели размеры 56 × 26 м. Со временем длина хоккейной коробки была увеличена до 60 м, и в таком виде ее используют и сегодня. Регламент НХЛ устанавливает, что поле должно иметь размеры 60,96 × 25,90 м.
- Правила Международной федерации хоккея на льду. Стандартный размер хоккейной площадки – 58 × 30 м, официальные соревнования под эгидой ИИХФ надо проводить на площадках длиной 60-61 м и шириной 29-30 м.
- Нестандартные размеры. Международная федерация хоккея достаточно либерально подходит к размерам хоккейного поля, чего нельзя сказать о НХЛ. Официально допустимые параметры можно менять, наибольшее отклонение составляет 40 × 20 м. Следует отметить, что уклоны от стандартного размера 60 × 30 м наблюдаются редко. Это связано с тем, что хоккеистам приходится перенастраиваться после проведенного сезона на одном поле, что может отразиться на результатах игры.
Стандартные размеры хоккейного короба:
- в США и Канаде – 60,96 × 25,91 м, общая площадь – 1579 кв. м.
- в России и странах Европы – 60 × 30 м, общая площадь – 1800 кв. м.
Чем обусловлена разница между хоккейными площадками КХЛ и НХЛ
Разница между европейскими и североамериканскими хоккейными коробами обусловлена явным отличием в манере игры. Игроки НХЛ предпочитают более агрессивный стиль поведения. Считается, что меньшие по размеру поля способствуют проведению жарких баталий, силовой борьбе, молниеносным броскам по воротам.
Европейцы более зрелищной считают комбинационную игру. Зрители могут наблюдать позиционные атаки, многократные передачи шайбы, разнообразные маневры.
Как параметры поля влияют на игру
- На хоккейных площадках размером 60,96 × 25,91 м свободного пространства гораздо меньше, и у игроков есть очень мало времени на принятие решений. Игра становится более агрессивной и насыщенной. Поле меньшей площади гораздо удобнее с точки зрения обороны, ведь защитнику надо «перекрыть» меньше пространства.
- Ледовая арена европейского формата открывает больше возможностей для нападения, маневров, игровых комбинаций. Игроки могут совершать броски по воротам из любой позиции.
Важно знать. Несмотря на то, что лучшие хоккейные команды во время игры используют элементы европейского и североамериканского стилей, размеры поля все равно могут оказать существенное влияние на исход игры.
Вывод
При строительстве хоккейных площадок необходимо руководствоваться утвержденными правилами и регламентами. Заказать обустройство ледового комплекса можно в компании AVK Group. Все работы будут выполнены максимально качественно, а объект будет сдан в оговоренные сроки.
Malmsten представили новые профессиональные ворота для водного поло.
Заключен новый договор на поставку системы судейства и хронометража Swiss Timing для скачек в Республику Туркменистан.
В Будапеште завершился Чемпионат Европы по водным видам спорта, полностью проведенный с использованием спортивного оборудования Malmsten.
Наша компания произвела отгрузку игрового оборудования Sport System для нового объекта в Ташкенте, Узбекистан.
© Copyright 2009-2020. AVK GmbH — оснащение спортивных объектов и спорт инвентарь
Карта сайта
Impressum
Источник
Всё об устройстве хоккейной коробки или катка во дворе
В последние год — два у жителей многоэтажек всё чаще возникает желание организовать катки или хоккейные коробки неподалеку от дома, а вернее сказать на своей придомовой территории. На первый взгляд устройство катка или хоккейной коробки – дело несложное. Но при рассмотрении этого мероприятия со всех сторон, в том числе и с точки зрения дальнейшего его содержания и обслуживания, возникает целый ряд вопросов. А впрочем, обо всём по порядку.
Перед началом работ необходимо определиться с территорией, на которой предполагается обустроить каток или хоккейную коробку, т.е. либо это закреплённая за домом территория, либо это муниципальная земля и необходимо согласование аренды данного земельного участка с органами местного самоуправления.
На первоначальном этапе строительства хоккейного корта необходимо подготовить площадку под установку бортов. Для этого нужно выровнять землю при помощи грейдера или другой техники, а затем вручную окончательно выровнять поверхность. Перепад высот при этом не должен превышать 20 мм. В зависимости от размеров корта площадка разравнивается на 2 метра больше размеров самой коробки для дальнейшей уборки катка от снега. Стандартные размеры хоккейной коробки: длина площадки 56-61м, ширина — 26-30м. Для выравнивания такой площадки потребуется не менее четырёх машино-часов работы. Среднерыночная цена за 1 час работы грейдера равна 1 500 рублей. Это не считая затрат ручного труда (для окончательного выравнивания и трамбовки поверхности).
Далее возможно несколько вариантов:
1) Заливка площадки бетоном
1.1 Установка бортов корта непосредственно на бетонную плиту.
1.2 Нанесение специализированного резинового покрытия. Такая структура позволит широко использовать площадку и в летний сезон. Специальный резиновый слой предотвращает получение серьезных травм при падении, он более безопасен, чем бетонное покрытие. Главным недостатком подобной структуры площадки является высокая стоимость.
2) Асфальтирование площадки
Оба метода позволят использовать меньшее количество воды при первоначальной заливке, упростить установку бортов корта и дадут возможность использовать площадку в летний сезон.
3) Установка корта непосредственно на грунт
Этот вариант является самым дешевым из возможных, он требует наименьшее количество финансовых вложений и затрат труда рабочих. К недостаткпмм можно отнести: усложнение процесса первоначальной заливки из-за поглощения влаги грунтом; невозможность полноценного использования корта в летний период.
Заказчик должен изначально определиться с вариантом площадки.
При заливке уже подготовленной площадки встаёт вопрос о воде: Где взять? За чей счет? Кто будет заливать, а потом разравнивать? С помощью чего (шланги, ведра и т.п.)? Ведь для целей катания поверхность заливается особым способом на предварительно утрамбованный снег, чтобы не получилось разного рода неровностей и не осталось участков, не залитых водой.
Итак, каток готов.
Теперь надо следить за тем, чтобы он содержался в порядке. Для уборки потребуется специальный инвентарь. Прежде всего, потребуются также железные скребки для срезания неровностей на льду, метлы, обыкновенные деревянные или широкие железные щитки. Чтобы перевозить снег, желательно иметь санки с широким ящиком. Вопрос: Кто будет заниматься этой работой? Где взять, а впоследствии, хранить инвентарь?
Лед необходимо регулярно — ежедневно! — подметать, расчищать от снега, «доливать», то есть выравнивать поверхность, так как его крошат коньками.
Сооружая каток, следует не забывать: зимний день короток, вечер наступает рано и катаясь в темноте можно невольно наехать на упавшего человека, тем самым причинив ему телесные повреждения. В связи с этим необходимо искусственное освещение. Обычные уличные фонари, установленные поблизости, не справятся с этой задачей. Для этих целей рекомендуется устанавливать светильники или прожекторы с двенадцатью лампами по 500 Ватт в зависимости от размеров катка на шести-восьми мачтах, расположенных за пределами боковых бортов. Таким образом встает ещё один вопрос: Кто, как и за какие средства обеспечит освещение катка?
При эксплуатации катка возникают следующие вопросы:
— Где переодеваться спортсменам-любителям? Для этих целей должно быть помещение с наличием элементарных лавок и освещения. Кто это помещение будет содержать, производить уборку? За чей счет?
— Для жителей близлежащих домов нужно установить туалет, иначе они приспособят для своих нужд первые попавшиеся подъезды. Кто, за чей счет, на каких условиях займётся этим вопросом?
Поэтому, прежде, чем приступить к работам по устройству катка или хоккейной коробки в своём дворе, нужно разработать своеобразный бизнес-план и заблаговременно обговорить вопросы по содержанию данной территории со своей управляющей компанией.
Вот некоторые ценовые предложения по устройству хоккейной коробки:
Вариант 1.
В массовом порядке хоккейная коробка окружена гладкими деревянными (фанера, доска) или пластиковыми бортами, которые не должны быть ниже 1 метра и выше 1,22 метра. Углы хоккейных коробок скруглены под разные радиусы в зависимости от размеров площадок. Коробка хоккейная профессионального уровня изготавливается из алюминиевых листов, имеющая пустотелый металлокаркас толщиной 15 см выполненный из оцинкованной стали. Выше хоккейных бортов по периметру коробки предусмотрена защита из (каленого, органического) стекла или металлической и тканевой сеток.
| N п/п | Наименование | Размеры | Модификация | Стоимость | ||||||
| 1. | Хоккейная коробка | 20,0 х 40,0 м (Радиус угла 5,0 м) | Стеклопластик | |||||||
| 2. | Ограждение за воротами | 25 м/п х 2 шт = 50 м/п | Сетка рабица |
| NEW. Хоккейная коробка третьего поколения SG — III размером 30х60 метров. (радиус закругления 7.5 м) Новый вид крепления – «РОКС», обеспечивающий эксплуатационную безопасность коробки на новом, более высоком уровне | Базовая комплектация: Хоккейная коробка третьего поколения SG — III из моностеклопластика с новым видом крепления – «РОКС» (интегрированных стоек, не требующих дополнительного упора за бортами).Моностеклопластиковые панели соответствуют требованиям, предъявляемым к хоккейным бортам: толщина – 7 мм; высота – 1 220 мм; длина – 2 000 мм. Цвет стеклопластика – белый. В верхней части борта перила синего цвета ширина 50 мм; в нижней части борта усилены отбойной пластиной шириной 220 мм желтого цвета. Усиленные калитки для игроков шириной – 900 мм (2 шт.). Технологические ворота распашного типа шириной 4 000 мм (1 шт.). Сетчатое ограждение на закругления и за воротами высотой 1500 мм. Так как борта обладают высокоими антивандальными показателями и может использоваться при температуре от – 60 до +60 С. Хоккейный корт размером 30х60 м (радиус закругления 7,5 м) Тип крепления «РОКС»: «РОКС» – это система механического крепления хоккейного борта к основанию. Интегрированные стойки крепление «РОКС» изготовлены из стальной профильной трубы сечением 50 x 50 x 3 мм. |
| Хоккейный корт размером 56х26 м (радиус закругления 7,5 м) | |
| Хоккейный корт размером 20х40 м (радиус закругления 4 м) | |
| Хоккейный корт размером 15х30 м (радиус закругления 4 м) | |
| Многофункциональная спортивная площадка 22 х 42метра. (мини-футбол, баскетбол, волейбол, теннис) | Компания «СПОРТ ГРУПП» предлагаем всего за 15 дней произвести строительство многофункциональной площадки на основе искусственной травы, начиная от 3D моделирования и сдать вам уже готовый объект под ключ! Базовая комплектация: —Трава искусственная, 20мм, монофиламентная, 8800dtex, класс тафтинга -5/16, Количество стежков/кв.м 23 300; — Разметка врезная белого цвета; — Клей 2К ПУ (Германия) 13,71 кг/банка; — Укладка искусственной травы; — Забор высотой 4 метра, пруток 6/5/6 — Баскетбольные стойки вынос 2,25 м. (пара); — Монтаж баскетбольных стоек; — Ворота мини-футбольные с сеткой 2х3 м. (пара); — Освещение высотой 7 м, 2 опоры, 10 прожекторов мощностью 400 вт. Источник |
