Фундамент под лос чертеж

Качественные плиты под КНС

Возведение сложного технологического сооружения начинается с изготовления основания. Насосная станция, работающая с максимальными нагрузками, требует точных инженерных расчетов при создании проекта. Жесткая, конструкция выдержит продолжительную вибрацию, высокую влажности, резкие перепады температур.

Обеспечение надежности работы технологического оборудования насосных станций напрямую зависит от расчета фундаментной плиты под КНС. Специалисты с хорошей профессиональной подготовкой, солидным практическим опытом, прекрасно разбирающиеся в специфике насосных станций подготовят проектную документацию полностью соответствующую назначению объекта. Существует несколько основных конструктивных типов оснований, широко используемых при строительстве насосных станций.

• Монолитная железобетонная плита. Толщина, размер, марка бетона рассчитывается индивидуально.
• Сборный ленточный фундамент из стандартных блоков.
• Бетонные плиты перекрытий.
• Плиты дорожного покрытия собранные в компактную конструкцию.

Фундаментная плита под КНС максимально быстро собирается из фундаментных блоков или дорожных плит. Подготовив котлован, блоки быстро монтируются, гарантируя хорошую прочность, надежность, долговечность. Качественная гидроизоляция обеспечит сто процентную защиту от проникновения грунтовых вод. Идеально ровная поверхность помогает быстро монтировать оборудование.

Фундамент модульного типа для КНС

Наиболее распространенный вид насосных станций, хорошо зарекомендовавший себя в частном, дачном строительстве. Небольшая масса модульных блоков позволяет использовать фундамент под КНС небольших размеров. Главное требование к проектированию заключается в точном соблюдении ровной горизонтальной плоскости. Качество заливки играет большую роль. Для этого требуется учитывать тип грунта, близость расположения грунтовых вод, марку бетона, конфигурацию, площадь, высоту объекта.

Монолитное и свайно-винтовое основание

Монолитная конструкция прослужит долго, если использовать марку бетона М 300 и выше. Перед началом работы проводятся геодезические изыскания, делается гидроизоляция, глиняный замок. При частых паводках, близком расположении водоема лучше использовать винтовые сваи. Точные расчеты проекта обеспечат ритмичность работы строителей, помогут сэкономить на материалах. Плита под КНС изготавливается одновременно с другими этапами строительных работ.

• Монтируется дренажная система, роются отводные траншеи.
• Прилегающая к объекту территория обустраивается. Прокладываются пешеходные, подъездные дорожки. Высаживаются деревья, кустарники, цветы.
• Организуется места для подвоза, хранения, ремонта технологического оборудования.

Заглубленные, наземные насосные станции

Фундамент насосной станции обязан учитывать габариты используемого оборудования. При проектировании необходимо знать, какие будут установлены насосы, электродвигатели. Проектировщик обязан учесть наличие резервных мощностей, возможность комфортной работы слесарей при ремонте. Глубина закладки фундамента зависит от схем существующих трубопроводов. Фундаменты под соседнее оборудование должны закладываться на одну глубину. Поверхность основания агрегатов работающих на станции должна возвышаться над уровнем пола не менее чем на 10 см.

Источник

Фундамент под кнс

Схемы монтажа КНС

1. Монтаж насосной станции в сухих грунтах

1.1. Перед монтажом корпуса КНС необходимо правильно подготовить основание. То есть, если разработка производится механизированным способом, то котлован должен быть немного недоработан до проектной отметки, для того чтобы не нарушать природную целостность грунта. Одновременно с земляными работами производится постоянное водопонижение, если присутствуют грунтовые воды.
1.2. Доработку грунта до проектной отметки необходимо вести вручную, не допуская перекопа.
1.3. После этого по разработанным чертежам собирается опалубка железобетонного основания, устанавливается арматура с закладными деталями и заливается первый слой бетона. Этот и все следующие слои бетона необходимо выполнять по всем правилам технологии бетонных работ.
1.4. После того как бетон наберет марочную прочность, начинается монтаж корпуса КНС.
1.5. При опускании корпуса в котлован нагрузку от массы корпуса распределить равномерно по всем монтажным петлям (рисунок 1).
1.6. Стеклопластиковый корпус должен быть смонтирован строго в проектном положении. После того как корпус был установлен на проектную отметку, необходимо убедиться, что он не имеет повреждений и установлен строго по осям. Проверьте вертикальность корпуса. При горизонтальности фундамента КНС будет стоять вертикально.
1.7. Если в месте расположения КНС присутствуют, или есть вероятность появления грунтовых или паводковых вод, то необходимо закрепить корпус к фундаменту анкерными болтами (рисунок 2). В случае если существует опасность выталкивания корпуса высокими грунтовыми водами, то необходимо дополнительно к анкерам произвести пригруз корпуса товарным бетоном (рисунок 3). При этом верхний уровень бетона должен быть на 200 мм выше первого нижнего ребра жесткости корпуса КНС. Расчет веса бетона производится в объеме рабочего проекта или проекта производства работ.
1.8. После этого можно производить обратную засыпку до уровня самотечного и напорного коллекторов.
1.9. Далее необходимо подсоединить к КНС самотечный и напорный трубопровод.
1.10. Обратную засыпку производить мягким грунтом без камней, равномерно по окружности КНС. Засыпку выполнять по слоям с максимальной высотой 0,5 м. Зимой необходимо учесть, что грунту нельзя замерзать. Грунт под самотечным и напорным коллектором утрамбовывают. В теплое время года необходимо трамбовать грунт проливом водой.

2. Монтаж в обводненных грунтах

При монтаже КНС в обводненный грунт необходимо производить мероприятия по водопонижению.
Существует два варианта монтажа при обводненных грунтах:
2.1. С использованием метода сборной (монолитной) стены в грунте, либо обсадного стакана.
2.2. Отливка пригруза корпуса насосной станции производится на поверхности земли с последующим опусканием в котлован. После набора бетоном 50% марочной прочности, разобрать опалубку и смонтировать КНС с бетонным основанием в котлован, используя для строповки монтажные петли, заложенные в бетонное основание (рисунок 4).
В обоих случаях необходимо одновременно с обратной засыпкой заполнять КНС водой для уравновешивания выталкивающей силы.

Пример расчета бетонного пригруза для КНС:
Объём пустого корпуса КНС равен 29,5 м3 (3,14х1,25х1,25х6), следовательно, выталкивающая сила равна Р= 29,5 тонн (рисунок 5). Уравновешивание выталкивающей силы производится бетонным основанием КНС. Высоту основания принимаем 1,4 м (рисунок 6).
Объёмный вес бетона 2,4 т/м3.
Необходимый объём бетона 12,3 м3 (29,5/2,4=12,3 м3).
Необходимый объём основания определяется как сумма объёма бетона и объёма части КНС, погружённой в бетонное основание. Корпус КНС погружается в бетон на 1 м. Исходя из этого, объём основания равен 17,2 м3 (12,3е+3,14х1,25х1,25х1). Площадь основания 17,2/1,4=12,3 м2. Бетонное основание принимаем в форме квадрата со стороной 3,5 м (3,507х3,507=12,3 м). Высота опалубки принимается 1,3 м, размеры в плане 3,5х3,5 м. Расчёт пригруза выполнен с запасом (коэффициент запаса около 2,0÷2,5), так как в расчёте не учитывался вес грунта расположенного над бетонным основанием.

Последовательность бетонирования:
1. Собрать опалубку;
2. Залить бетон на высоту 400 мм, выполнив армирование;
3. После схватывания бетона (примерно 7 суток) установить корпус КНС на бетонное основание;
4. Долить бетон до высоты 1400 мм, установив монтажные петли для спуска КНС в котлован.
5. После набора бетоном 50% марочной прочности, разобрать опалубку и смонтировать КНС с бетонным основанием в котлован, используя для строповки монтажные петли, заложенные в бетонное основание.

Расчет бетонного пригруза КНС, а также схема армирования железобетонной плиты под основание КНС должна быть выполнена в рамках проекта специализированной организацией.

Рисунок 2 Рисунок 3

Опросный лист для расчета стоимости канализационной насосной станции

Наши сотрудники обработают запрос и предложат Вам оборудование, максимально соответствующее Вашим условиям. Вы можете заполнить опросный лист на сайте или скачать опросный лист в формате word и отправить его нам после заполнения любым удобным способом. Подбор оборудования осуществляется бесплатно и не накладывает на Вас никаких обязательств по приобретению оборудования.

ТТК. Производство работ по монтажу канализационной насосной станции

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

ПРОИЗВОДСТВО РАБОТ ПО МОНТАЖУ КАНАЛИЗАЦИОННОЙ НАСОСНОЙ СТАНЦИИ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (далее ТТК) — комплексный нормативный документ, устанавливающий по определённо заданной технологии организацию рабочих процессов по строительству сооружения с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Они рассчитаны на некоторые средние условия производства работ. ТТК предназначена для использования при разработке Проектов производства работ (ППР), другой организационно-технологической документации, а также с целью ознакомления (обучения) рабочих и инженерно-технических работников с правилами производства работ по монтажу канализационной насосной станции (далее по тексту КНС) дождевых сточных вод с погружными насосными агрегатами.

1.2. В настоящей карте приведены указания по организации и технологии производства работ по монтажу КНС рациональными средствами механизации, приведены данные по контролю качества и приемке работ, требования промышленной безопасности и охраны труда при производстве работ.

1.3. Нормативной базой для разработки технологических карт являются: СНиП, СН, СП, ГЭСН-2001 ЕНиР, производственные нормы расхода материалов, местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства работ по монтажу КНС с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов по монтажу КНС. Рабочие технологические карты разрабатываются на основе типовых карт для конкретных условий данной строительной организации с учетом её проектных материалов, природных условий, имеющегося парка машин и строительных материалов, привязанных к местным условиям. Рабочие технологические карты регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ. Конструктивные особенности по монтажу КНС решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

Рабочие технологические карты рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации, по согласованию с организацией Заказчика, Технического надзора Заказчика.

1.6. Технологическая карта предназначена для производителей работ, мастеров и бригадиров, выполняющих работы по монтажу КНС, а также работников технического надзора Заказчика и рассчитана на конкретные условия производства работ в III-й температурной зоне.

II. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Технологическая карта разработана на комплекс работ по монтажу КНС.

2.2. Работы по монтажу КНС выполняются в одну смену, продолжительность рабочего времени в течение смены составляет:

где 0,828 — коэффициент использования механизмов по времени в течение смены (время, связанное с подготовкой к работе и проведение ЕТО — 15 мин перерывы связанные с организацией и технологией производственного процесса и отдыха машиниста — 10 мин через каждый час работы).

2.3. В состав работ, последовательно выполняемых при монтаже КНС входят:

— геодезическая разбивка КНС на местности (рассматривается в отдельной ТК);

— устройство шпунтового ограждения котлована (рассматривается в отдельной ТК);

— отрывка котлована под фундамент КНС (рассматривается в отдельной ТК);

— устройство монолитной плиты фундамента (рассматривается в отдельной ТК);

— монтаж резервуара КНС на плиту фундамента.

2.4. Для монтажа используются резервуары из армированной стекловолокном пластмассы, изготовленной механическим способом с машинным ламинированием 2200 мм, прочность на изгиб 700 МПа, модуль жесткости 30000 МПа.

Рис.1. Резервуар КНС дождевых сточных вод, разрез 1-1

Рис.2. Общий вид разреза 2-2

2.5. Технологической картой предусмотрено выполнение работ комплексным механизированным звеном с использованием Автомобильного крана КС-4561А (смотри рис.3 и рис.4) грузоподъемностью 25,0 т.

Рис.3. Общий вид автомобильного крана КС-4561А

Рис.4. Высотные и грузовые характеристики крана КС-4561А

2.6. Работы следует выполнять, руководствуясь требованиями следующих нормативных документов:

— СНиП 3.01.03-84. Геодезические работы в строительстве;

— СНиП 3.03.01-87. Несущие и ограждающие конструкции;

— СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы;

— СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

— СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

— РД 11-02-2006. Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения;

— РД 11-05-2007. Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2011 «Организация строительства» до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства монтажных работ необходимо провести комплекс организационно-технических мероприятий, в том числе:

— назначить лиц, ответственных за качественное и безопасное производство работ;

— провести инструктаж членов бригады по технике безопасности;

— разместить в зоне производства работ необходимые машины, механизмы и инвентарь;

— устроить временные проезды и подъезды к месту производства работ;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— обеспечить рабочих инструментами и средствами индивидуальной защиты;

— подготовить места для складирования материалов, инвентаря и другого необходимого оборудования;

— оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— согласованы графики поставки оборудования, изделий и материалов с учетом технологической последовательности производства работ;

— составить акт готовности объекта к производству работ;

— получить разрешения на производство работ у технадзора Заказчика.

3.3. До начала работ по монтажу резервуара насосной станции должен быть выполнен комплекс подготовительные работ, с учетом таких требований как:

— спланированы и подготовлена площадка для складирования конструкций;

— доставлены в зону монтажа необходимые монтажные средства, приспособления и инструменты;

— проведены мероприятия, обеспечивающие безопасность производства работ;

— подготовлен автокран и транспортные средства;

— обозначены пути движения и рабочие стоянки монтажного крана;

— подготовлен технологический проезд к месту монтажа;

— возведена монолитная, железобетонная опорная плита фундамента ОП 2200-2 для КНС дождевых сточных вод с анкерными болтами М20 (14 шт.).

На фундамент, сдаваемый под монтаж резервуара КНС, должна составляться исполнительная схема, в которой указываются:

— проектные и фактические расстояния между осями;

— проектные и фактические отметки верха бетона;

— проектные и фактические отметки верха анкерных болтов.

3.4. Инженерно-геодезические работы предшествуют процессу строительства, сопутствуют ему и завершают его. Их разбивают на следующие стадии:

— создание планово-высотного обоснования;

— вынос в натуру и закрепление основных осей;

— детальные разбивочные работы при возведении надземной части;

— исполнительная съёмка геометрического положения смонтированных конструкций с составлением исполнительных схем.

3.4.1. Разметку места монтажа производят способом створных засечек от осевых точек сооружения. Осевые точки КНС дождевых сточных вод разбиваются на местности от осей X и Y. Точки закрепляют на обноске, расположенной вне зоны работ. За относительную отметку 0,000

ТТК. Производство работ по монтажу канализационной насосной станции

Канализационная насосная станция, монтаж

Канализационная насосная станция применяется в тех случаях, когда необходимо с глубины поднять канализационные стоки и отправить их в основную канализацию. В данной ситуации стояла задача принудительно с помощью КНС перекачивать стоки поступающие из бани в центральную канализацию. Изначально, заказчик хотел поставить септик ТОПАС. но пришлось его отговорить, так как ТОПАС не будет работать если в него не будут попадать достаточное питание для бактерий. Настоящие Канализационные станции стоят от 100 тысяч рублей, мы предложили заказчику вариант подобный стандартной КНС и сделали нестандартную. В стандартной канализационной насосной станции устанавливается 3 и более дренажных фекальных насосов с режущими механизмами. Мы установили один дренажный насос с ножом внутри тубы. Коллекторный колодец Alta Plast Tuba хороший вариант для организации КНС своими руками. Данная туба это модель Alta Plast Tuba — 2.400. высотой 2 метра, по факту 210 см с герметичным дном и с закрывающейся крышкой.

Как установить КНС

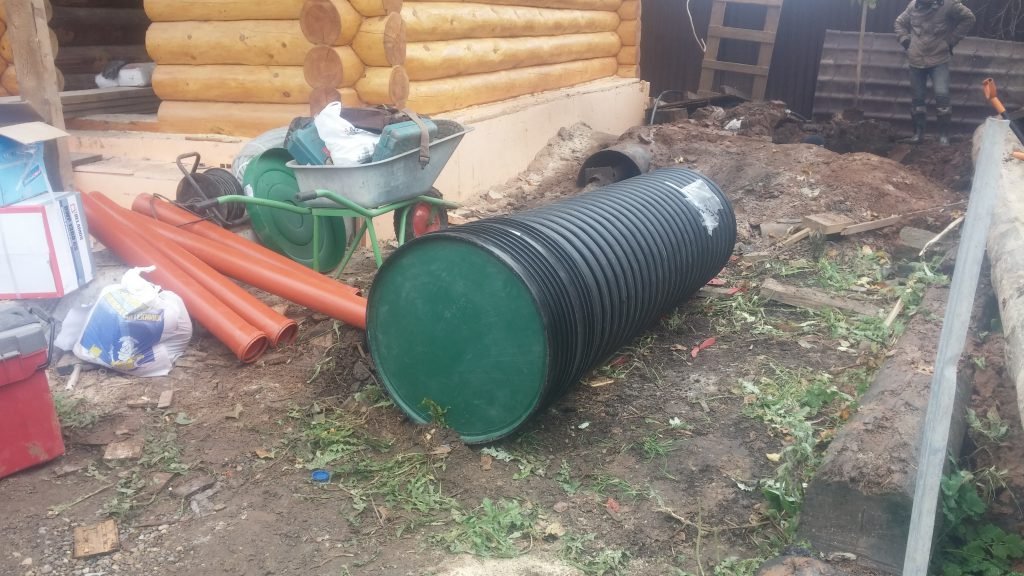

Для начала доставляем необходимые для монтажа материалы и инструменты на место установки. Начинаем копать котлован под КНС и…

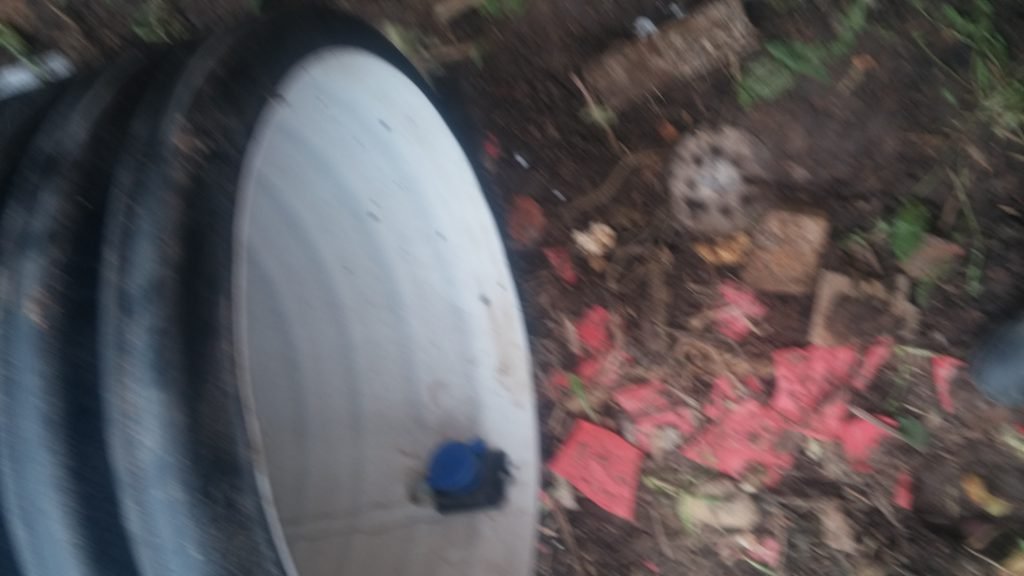

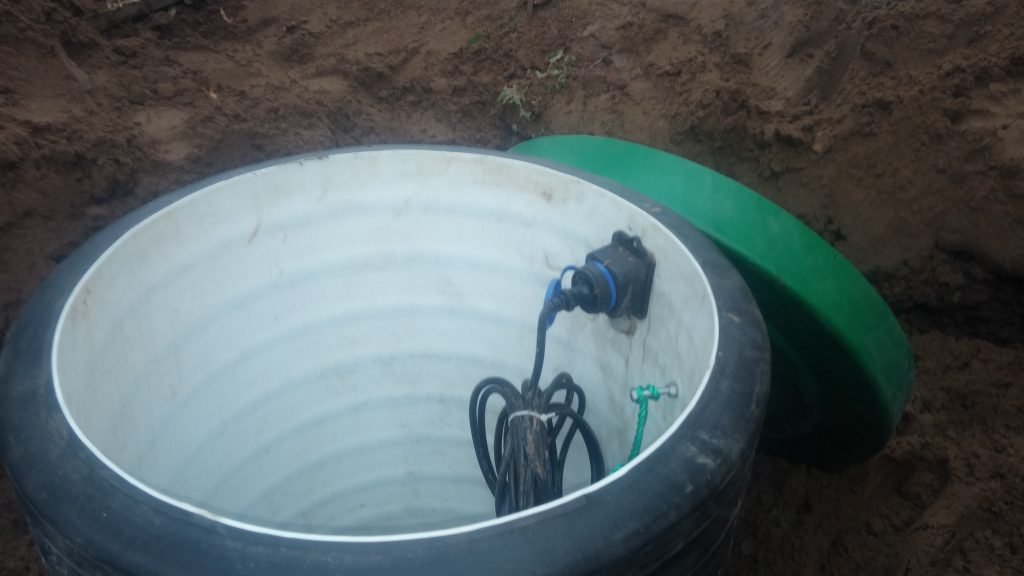

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

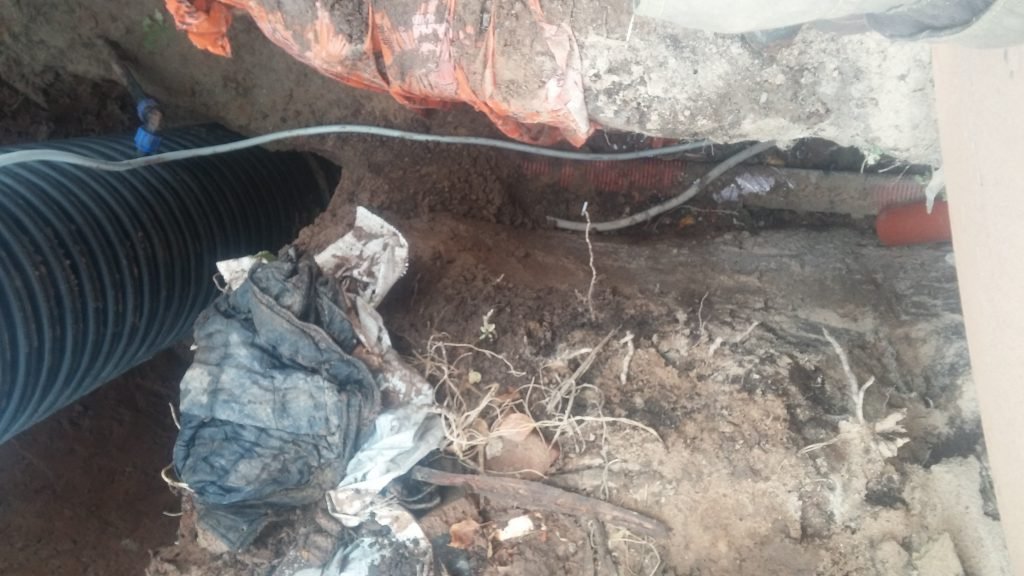

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее с КНС. Копаем котлован для установки КНС.

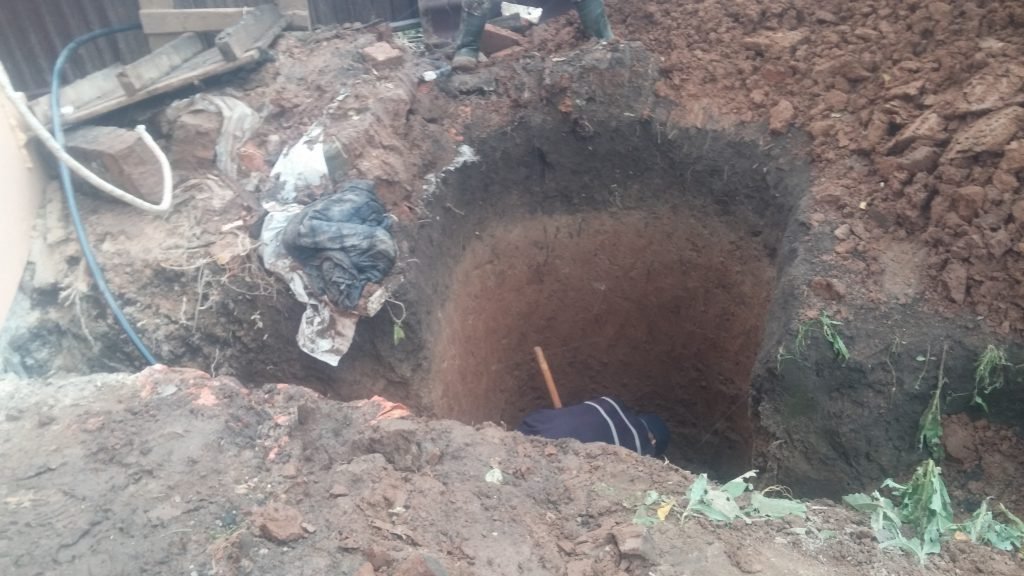

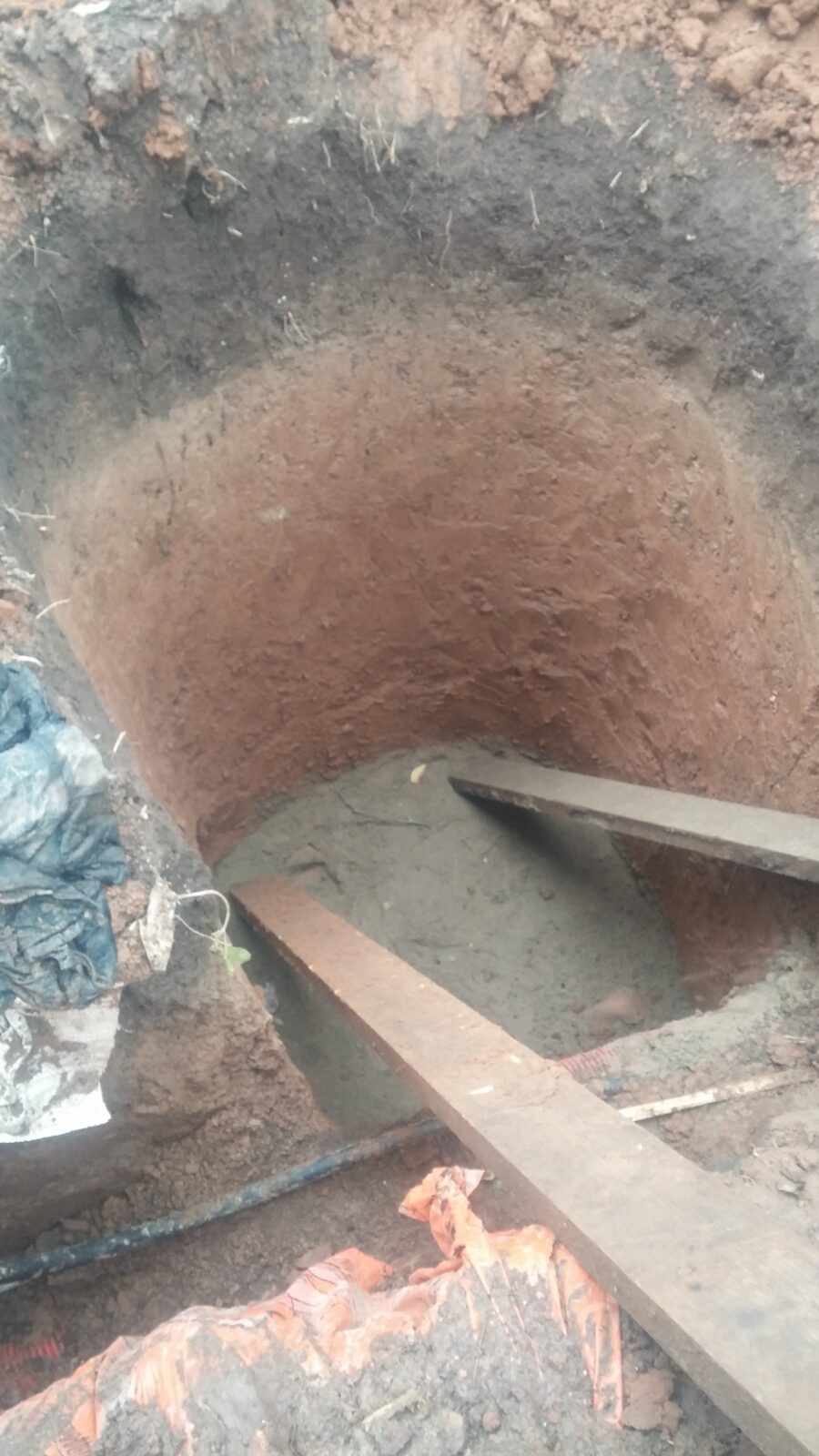

Когда котлован выкопан до необходимой глубины, в нашем случае это 225 см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

Параллельно устанавливаем внутри тубы розетку для подачи питания на фекальный насос. Перкой сверлится отверстие и продевается кабель в гофре. Кабель монтируется к розетке, а розетка привинчивается на саморезы к стенкам тубы.

Отводящая труба уже в траншее и выведена в центральную канализацию, оставалось соединить ее с КНС. Копаем котлован для установки КНС.

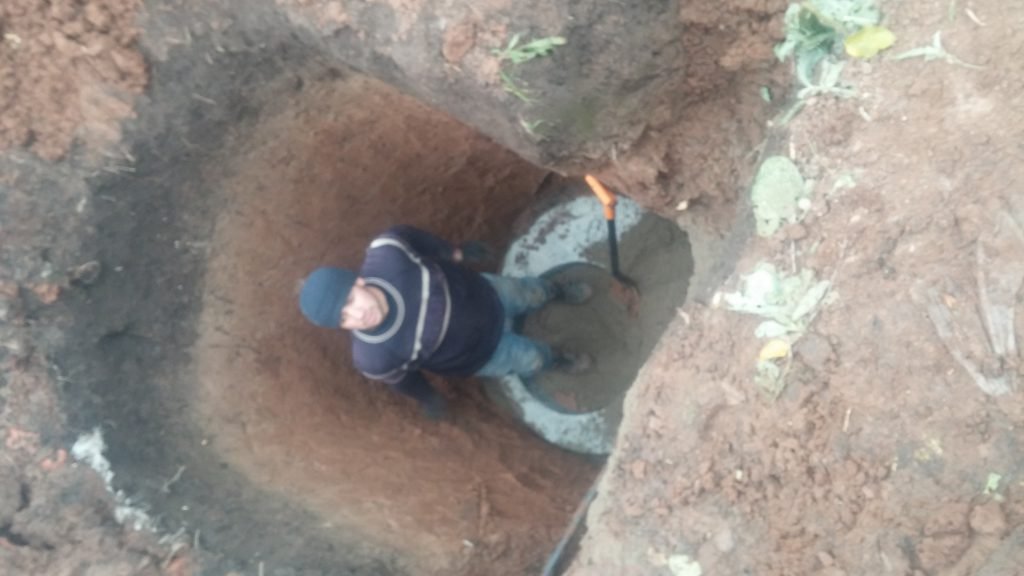

Когда котлован выкопан до необходимой глубины, в нашем случае это 225 см, делаем песчаную подушку и выравниваем дно котлована. Закладываем направляющие для опускания жб плиты.

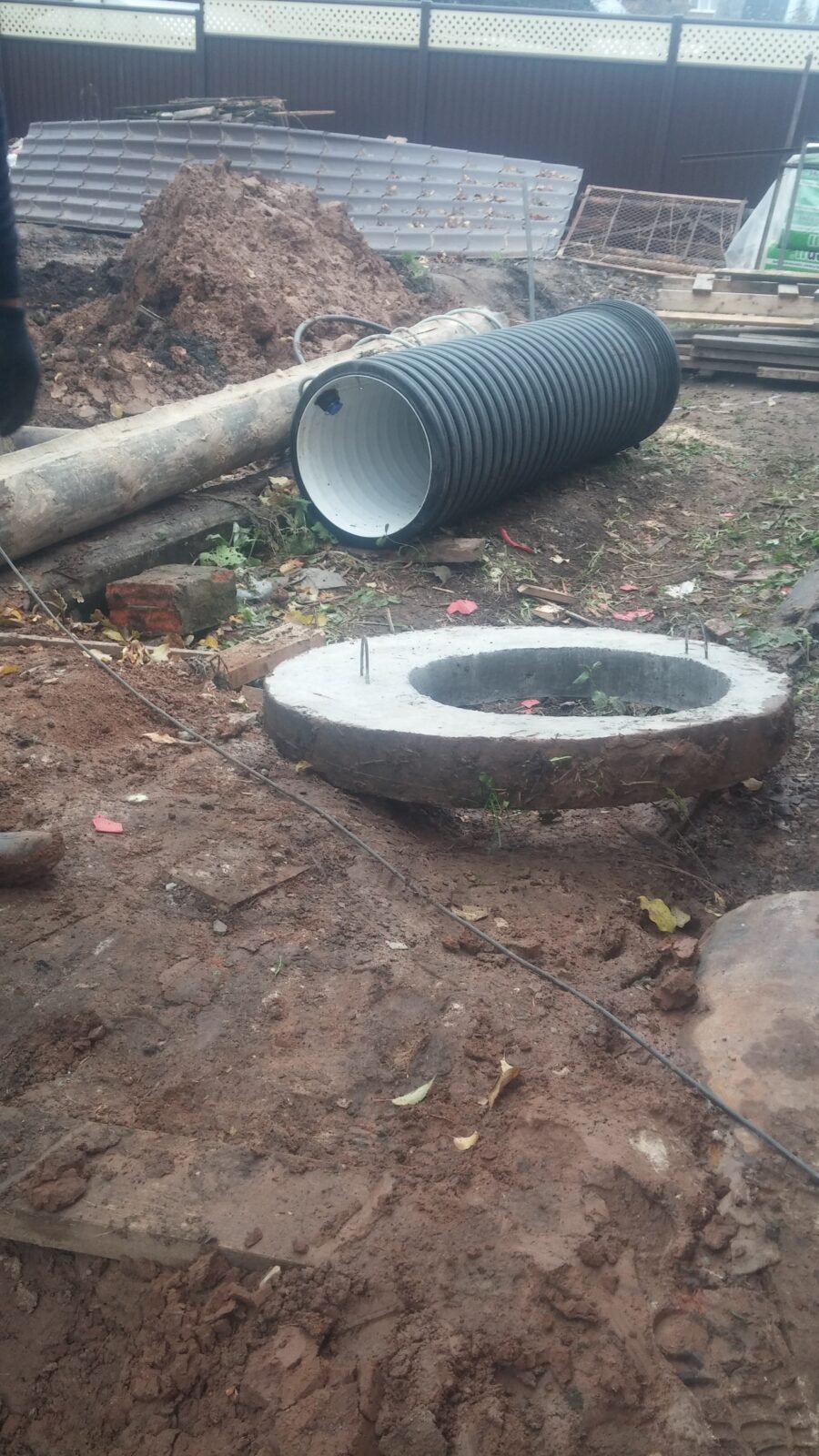

К этому времени нам подвозят железобетонную плиту, с помощью которой мы заякорим нашу КНС. Так как во двор кран-борт заехать физически не мог, плиту мы транспортировали вручную метров так 30.

Жб плита на месте, можно начинать опускать тубу в котлован.

Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.

Хороша туба еще тем, что она легкая так как состоит только из пластика, мы легко опустили ее и установили на место. Далее с помощью троса туба была надежно закреплена к жб плите. Теперь можно заводить отводящую трубу (ПНД 32) и начинать закапывать.

Закапывается туба конечно же песком, чтобы засыпка была плотной. Укладывается электрический кабель в траншее.

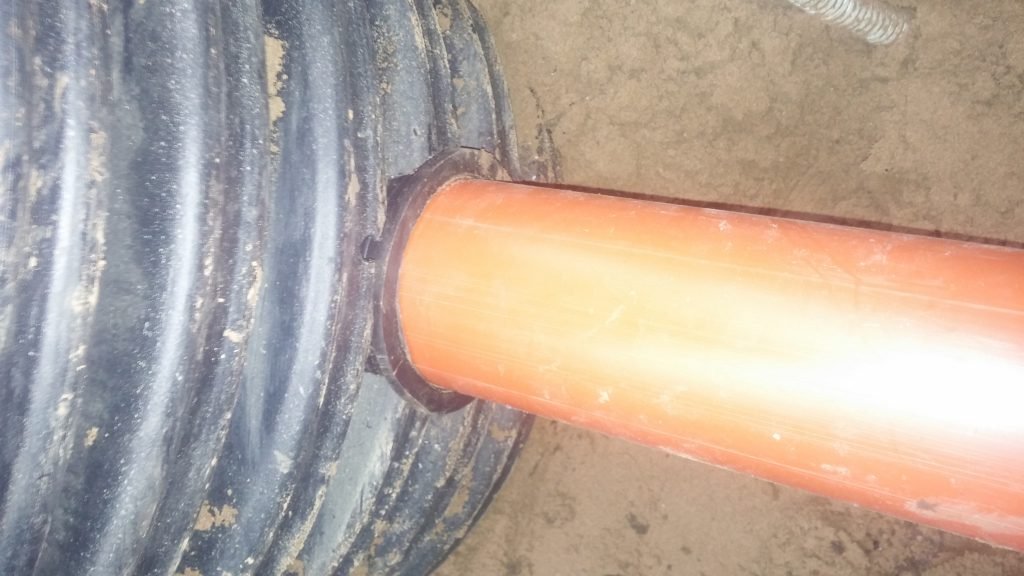

Для врезки подводящей канализационной трубы в КНС понадобился шуруповерт для сверления отверстия под лезвие лобзика и сам лобзик. Был вырезан круг и заведена канализационная труба с резиновым уплотнением.

Осталось только закопать…

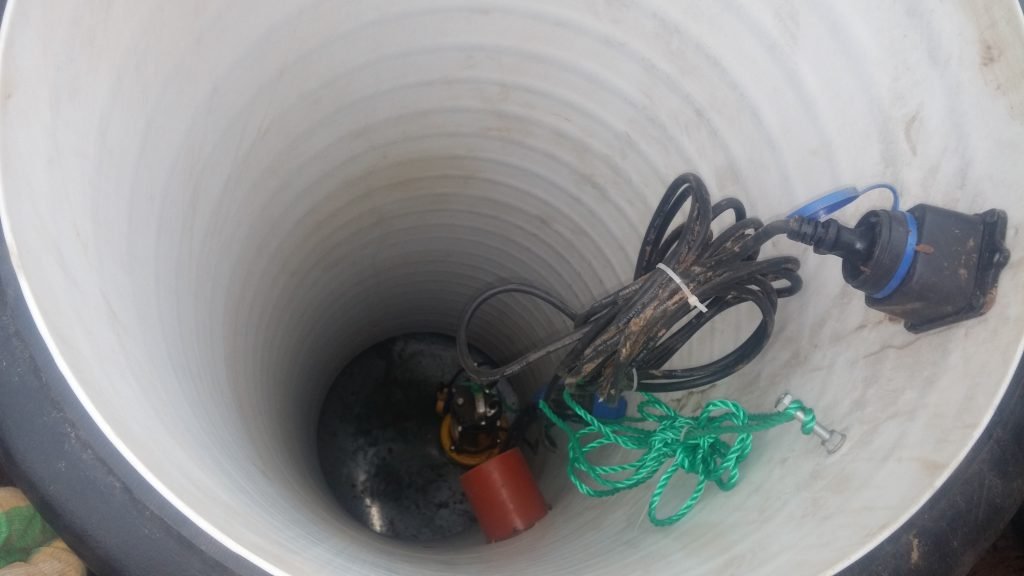

Так как туба узкая, насос в нашу КНС мы установили на первом этапе и опускали тубу уже с установленным насосом.

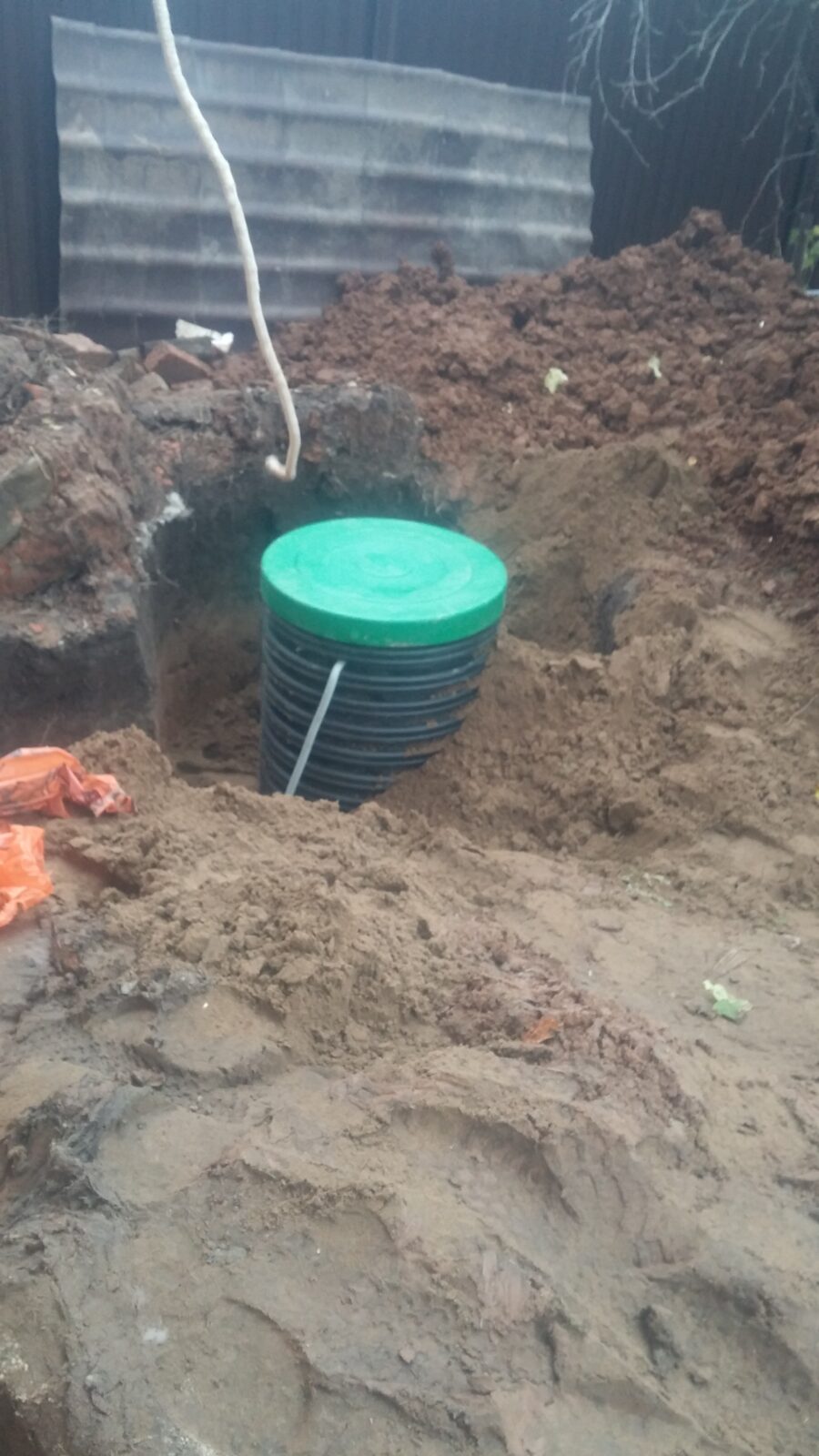

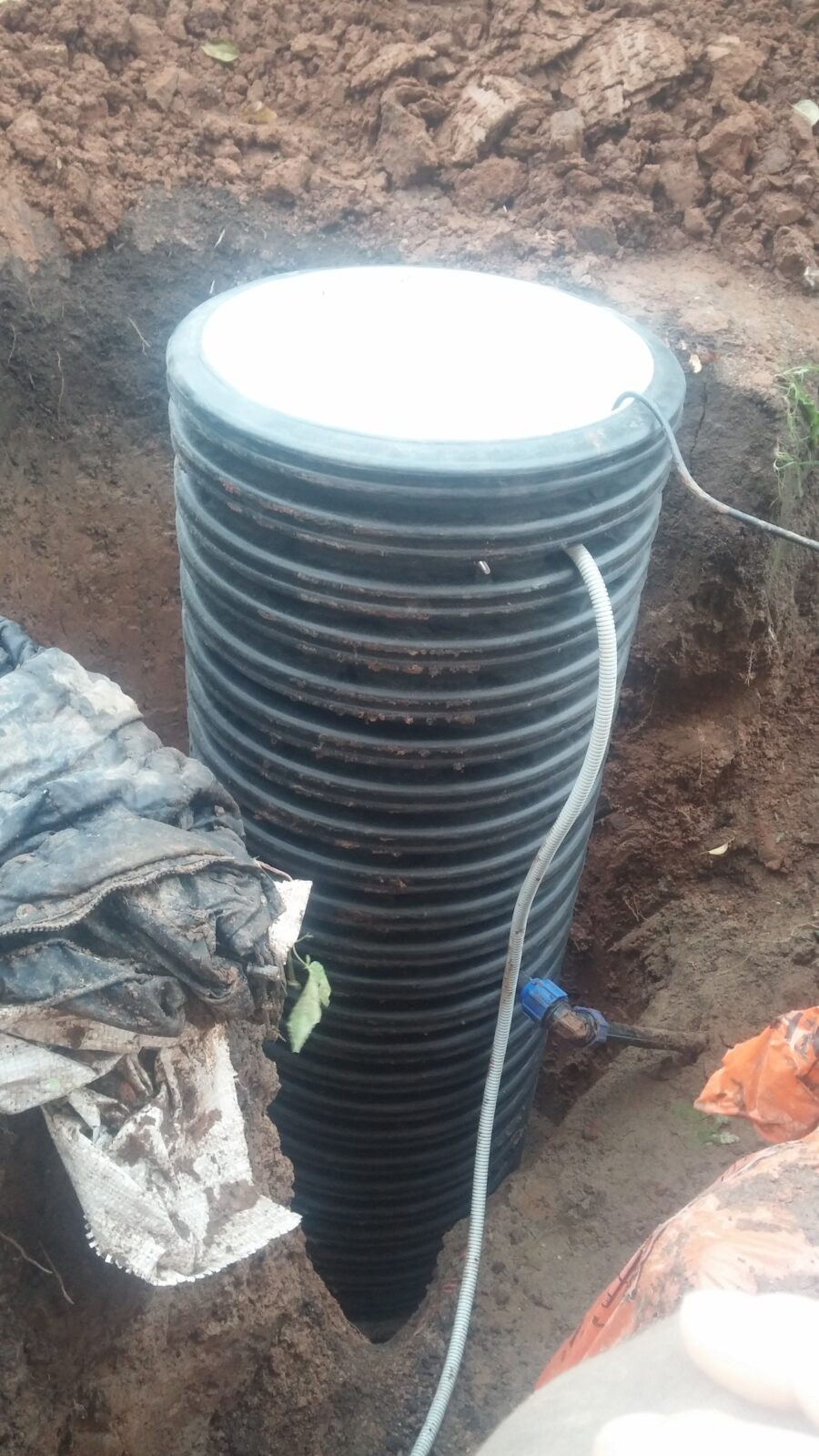

КНС закопана наполовину.

Для врезки подводящей канализационной трубы в КНС понадобился шуруповерт для сверления отверстия под лезвие лобзика и сам лобзик. Был вырезан круг и заведена канализационная труба с резиновым уплотнением.

Осталось только закопать…

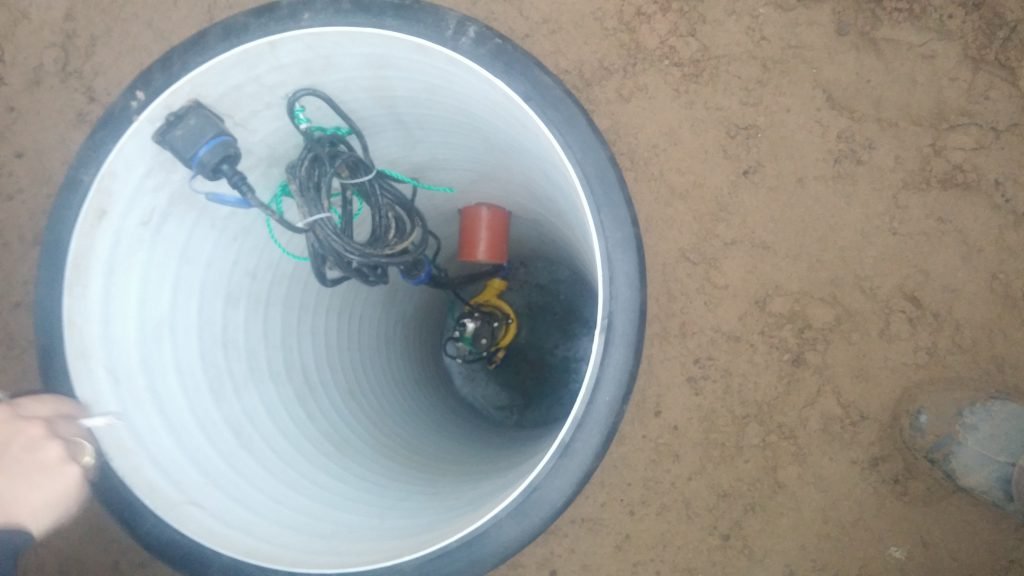

Так как туба узкая, насос в нашу КНС мы установили на первом этапе и опускали тубу уже с установленным насосом.

КНС закопана наполовину.

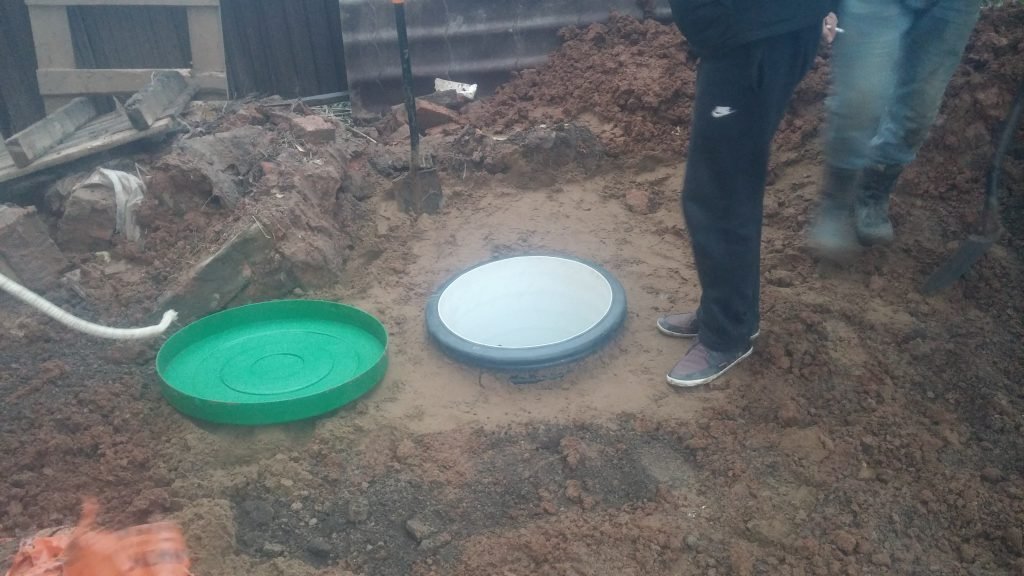

Наша КНС готова, осталось лишь проверить правильность ее работы. Так как баня еще не достроена и воды там нет, воду мы взяли из дома и с помощью шланга наполнили до уровня включения насоса. Насос включился автоматически и откачал приходящие стоки.

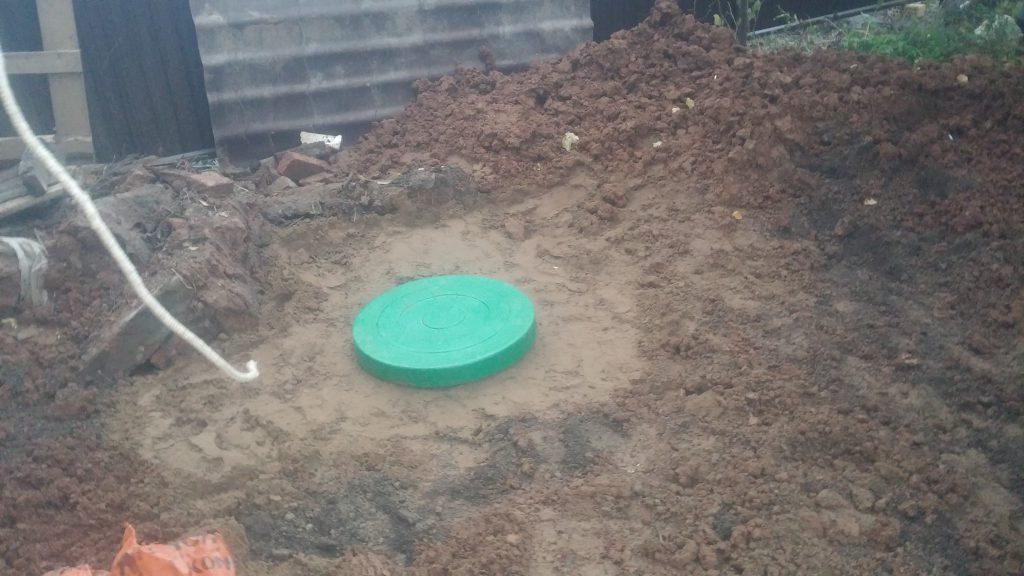

КНС закрытая крышкой.

Отводящая труба ПНД 32 в доме заведена в 50 канализационную серую трубу через переходную резинку, обеспечивающую надежное крепление и герметичность.

В целом заказчик оказался доволен проделанной работе, и пообещал рекомендовать нас своим друзьям.

Автор: ООО «Септик-Пермь».
