Фундамент под распашные ворота с кирпичными столбами

Фундамент для распашных ворот

Фундамент для ворот

Хозяева частных территорий большое количество сил выделяют на их облагораживание, самостоятельно делая красивые, а главное — практичные вещи. Одной из таких полезностей можно назвать и дворовые ворота — главные элементы на частном участке.

Чтобы сделать ворота, которые будут стоять на входе, своими руками, следует выбрать, как самые простые, стандартные распашные ворота. Но чтобы в результате вышла качественная работа, которая к тому же, прослужит несколько десятков лет, нужно позаботиться о качественном фундаменте.

Фундамент для ворот, можно назвать одним из важнейших факторов, ведь именно на нем будет держаться вся конструкция. Именно от прочности основы будет зависеть ровность створок и их нормальная работа без дефектов. А если качественной основы не будет, то через некоторое время эксплуатации, опоры просядут и наклонятся, а также сильно расшатаются. Как результат — может деформироваться сразу вся конструкция.

Чтобы подобного не произошло, нужно продумать и максимально продуктивно провести этап подготовки монолитного фундамента, который создается по особой строительной технологии. Хорошая основа для ворот частного участка представляет собой хорошо усиленные щебнем и цементной смесью подземные основы столбов, или же всего пространства земли там, где будет располагаться конструкция.

Строители различают несколько видов подобных фундаментов. Так, используется фундаментальное укрепление опор. Перед началом производятся замеры в тех местах, в которых планируется установка опорных столбов, и в отмеченных зонах копаются ямы. После этого в них по уровню выставляются стойки в виде труб из металла, а углубления заполняются землей и дополнительно усиливаются раствором цемента. Это самый банальный тип фундамента, который к тому же несложно сделать своими руками.

Для повышения уровня надежности некоторые мастера укрепляют трубы кирпичами, предназначенными для облицовки. В этом варианте на трубу в нужных местах приваривают особые закладки-держатели, на которые впоследствии будут крепиться петли. Если это нужно, то внутреннее пространство столба из кирпича усиливается с помощью армирования, делаемого из железных прутьев, а далее заполняется строительным раствором.

Используется и сплошной фундамент под ворота распашные, устраиваемый с помощью траншеи, который по праву считается одним из самых надежных. В этом случае следует копать не только ямы для несущих опор, но и полноценную траншею по всему периметру ворот. Изнутри траншею следует укрепить при помощи арматурной сетки. Далее в необходимых местах ставятся опорные столбы, контролируемые по вертикальному уровню. В конце вся траншея заполняется щебенкой и закрепляется заливкой цементной массы. Таким образом, в результате выйдет качественный ленточный фундамент для ворот и калитки.

Подготовка к процессу закладки фундамента

Каждая из этих основ рассчитывается индивидуально, основываясь на размере и массе всей конструкции ворот. Если есть желание сделать маленькие распашные ворота, имеющие ширину до пяти метров и высоту до 2-х метров, то можно применять для дальнейших работ первый вариант фундамента и просто-напросто провести укрепление опорных столбов.

Если же есть желание иметь на въезде участка большие ворота из металла с калиткой, имеющие до 10-ти метров в ширину, в таком случае оптимально будет выкопать траншею и сделать в ней крепкий сплошной фундамент для ворот своими руками.

Делаем фундамент для распашных ворот сами

Время, которое будут работать распашные ворота, будет напрямую зависеть от правильно созданной основы, а не только от качества материалов, которые используются для создания ворот. Именно поэтому при возведении фундамента нужно сделать детальный чертеж, который, конечно же различается для двух основ, приведенных выше.

Выбрав нужную структуру, которую будет иметь любой фундамент для металлических ворот, нужно подготовить некоторый набор материалов и инструментов. Обычно строители пользуются строительным уровнем, рулеткой, лопатой, ручным буром, если он нужен, бетономешалкой при больших объемах раствора или же электродрель с подсоединенной насадкой типа “миксер”. Из материалов нужно позаботиться о покупке щебня, двух-трех металлических труб нужной длины и диаметром минимум 10 см, песка, воды, арматуры для укрепления основы, сварочного аппарата, кирпича и цемента.

После того, как все материалы и инструменты были подготовлены, можно начинать процесс создания. Сначала нужно замерить территорию и выкопать ямы для опорных столбов, либо же вырыть траншею. Дальнейшие действия во многом зависят от того, какой фундамент для ворот было решено использовать.

Глубина ямок должна быть не менее метра, а диаметр лунок должен быть на 10 см большим сечения используемых труб. К траншее предъявляются те же требования: ее глубина должна быть минимум метр, а вот в ширине тоже нужно оставить по 10 см с двух боков от окончаний опорных труб. Но если было решено делать траншею, необходимо сделать ямы для столбов на ее дне.

Далее необходимо хорошо утрамбовать углубления, а на их дне необходимо устроить песчаную подушку 5-10 см толщиной. После подушки, в проемы монтируются трубы, а их вертикаль можно проверить с помощью строительного уровня. Если опоры монтируются более простым методом укрепления, то ямы до половины глубины засыпаются щебнем, и теперь можно начинать делать строительную смесь.

Чтобы создать смесь высокого качества и получить из нее фундаменты, используемые для входных ворот, необходимо насыпать в емкость цементно-песчаную смесь с соотношением частей 1 к 3 и добавить воды, количество которой должно быть не менее 25 % от всей массы. Для увеличения прочности бетона можно добавить в смесь некоторое количество щебня. Чтобы перемешать раствор, нужно использовать бетономешалку или за неимением такой спецтехники, можно использовать дрель с насадкой типа “миксер”. Перемешивать следует тщательно, а когда процесс окончен, ему нужно дать настояться пару минут.

После приготовления цементной смеси ее загоняют в те углубления, которые имеются у основ труб. Таким образом, у нас имеется простейший фундамент под ворота, предполагающий усиление крепости опор. Нужно не трогать его несколько дней до полного подсыхания и обложить опоры кирпичом для облицовки, если это необходимо. И когда бетон набрал прочность, а опоры надежно закрепились, можно ставить ворота.

Если же для ворот распашного типа для размещения фундамента используется траншея, то перед монтажом столбиков нужно подготовить укрепление, то есть армировать ту область. Для этого нужно запасти металлические прутья одного размера и соединить их между собой с помощью сварки. Сваривать надо так, чтобы в результате получился прямоугольный параллелепипед. Сделанный каркас ставится в траншею, а в отрытые ямки ставятся столбы, которые после этого заполняются цементной смесью.

После этого цементом заполняют всю траншею, и выделяется несколько дней на ожидание готовности основы. За это время фундамент под ворота и калитку сможет подсохнуть и набрать прочность. Такой способ поможет создать максимально надежный фундамент, который прослужит долго без нареканий.

Следуя вышеуказанным рекомендациям, можно сделать максимально качественную базу для распашных ворот. И самым важным для успешной работы правилом будет — производить грамотные замеры, а также проверять вертикали опор с помощью строительного уровня и ни в коем случае не нарушать порядок проведения работ.

Источник

Столбы для ворот из кирпича своими руками

Столбы для ворот из кирпича

Установка кирпичного забора на частном участке возможна благодаря широкому ассортименту материала. И кирпичные столбы для ворот — частый выбор. Выдержать нагрузку опоры могут за счет специального армирования. А правильно подобранный строительный материал создаст привлекательный вид. Установить такие стоики можно самостоятельно.

Чем отличаются столбы для ворот?

Кирпичные опоры гармонично сочетаются с другими материалами — от дерева и профнастила до металлической ковки. Порой столбы устанавливаются с целью создания надежной подпорки для ворот. Основные задачи такой конструкции — эстетическая привлекательность и опора. Сооружение при этом будет долговечным, прочным и надежными.

Колонны, предназначенные не для сооружения пролетов изгороди, а для крепления ворот и калитки, должны выдерживать нагрузку при частом открывании и закрывании створок ворот, сильный ветер, к тому же не проседать. Для этого дополнительно требуется укрепление железными трубами, асбестоцементом, цементом. Если крепление заборных столбиков происходит только асбестоцементом, то эти требуют дополнительного усиления в виде арматуры. Металлическая труба закапывается глубже в землю, чем сердцевина опор по периметру изгороди. Фундамент будет занимать больше пространства. Таким образом увеличивается стойкость и будет предупреждено расшатывание колонн.

Какие материалы и инструменты понадобятся?

Кирпичные столбы для забора своими руками построить несложно. Чтобы соорудить колонны из кирпича максимально быстро, нужно заранее наготовить инструменты и приобрести материал. Для строения понадобятся:

Для возведения конструкции понадобятся металлические столбы.

• Материалы:
  • кирпич;
  • песок;
  • щебень;
  • цемент;
  • арматуру;
  • металлические столбы;
  • гидроизоляция.
• Инструменты:
  • строительный уровень;
  • рулетка;
  • ведро;
  • лопата;
  • мастерок;
  • сварка;
  • бетономешалка.

Вернуться к оглавлению

Ход работы и правила кладки кирпичных столбов для ворот

Какие особенности фундамента?

Правильно уложенный фундамент — гарант долговечности. Под опоры делается прочная основа, так как вес и нагрузка будет большая. В кирпичных столбах должно быть металлическое ядро. Этапность строительства:

Фундамент под конструкцией должен быть прочным.

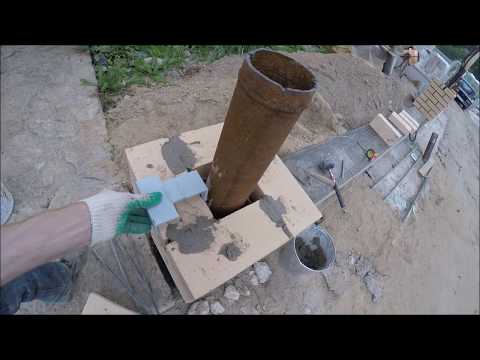

1. Выкапывается яма. Ее глубина зависит от особенностей грунта, но не меньше третьей части стойки. Так грунт не промерзнет.
2. Делается подушка. На 5 см дно ямы покрываем песком и на 15 щебнем. Каждый слой трамбуется.
3. Устанавливается металлические стоики и тумба с арматуры в яму. Выравнивается строительным уровнем и фиксируется распорками. Между собой опоры скрепляются стальным уголком. Он вкапывается под полотном ворот и приваривается концами к столбам. Понадобиться соорудить траншею глубиной 50 см, шириной 30 см.
4. В бетономешалке готовится раствор с песка, щебня, цемента и воды. Заливаются ямы и траншея.
5. Еще одна сцепка стойки делается на уровне дороги. Она тоже заливается раствором.
6. После застывания устилается гидроизоляция.

Чтобы увеличить прочность конструкции, внизу основу делают шире, чем сверху. Сильная нагрузка идет на проемы, поэтому это место надо дополнительно усилить. Существуют и другие варианты фундамента, к примеру, выполнен кирпичной кладкой или блочный. После окончания работы по его сооружению, ему нужно хорошо застыть. На это потребуется месяц. Не требуется спешить, иначе он разрушит столбы, потрескавшись во время работы.

Кладка столбов — как сделать правильно?

С песка и цемента готовится раствор. Первый ряд кладки нужно выложить из цельного кирпича используя более редкий раствор. Дальше для полого применяют погуще. Кирпичная кладка делается в полтора кирпича, постоянно проверяя вертикальность уровнем. Чтобы швы были одинаковые, по внешнему краю кладутся квадратные прутья. Не выходя за этот уровень, ложится раствор на поверхность кирпича. Затем укладывается следующий ряд, выравнивается и убираются излишки раствора. Для 3 нижних уровней рекомендуется полнотелый кирпич, а остальные могут выполняться из пустотелого.

После кладки каждого ряда заполняется пространство между кирпичом и металлической трубой мелкокалиберным щебнем и заливается раствором. Кельмой делается штыковка, чтобы раствор равномерно просочился между камнем. В процессе кладки приваривают закладные, на которых будут держаться ставни. Нужно полностью обложить металлическое ядро. Сверху крепятся колпаки.

Как установить закладные?

Крепить створки следует на закладные или на швеллер. Устанавливаются изделия на этапе возведения кладки. Первое монтируется на высоте 30 см над землей с выступом за кирпич. Уголок 80 на 80 мм и длиной 200 мм для этого подойдет. Его располагают в шве кладки. Куском арматуры скрепляется с металлическим столбом. Для этого нужна сварка. Количество закладных зависит от вида ворот и крепления. Створки привариваются.

Для распашных ворот используют от 2-х до 6-ти закладных, а для откатных — 2.

Как происходит установка разных видов ворот?

Для забора из кирпича используют распашные или откатные. Подробно как сооружать ту или иную конструкцию расписано в таблице:

Вид ворот	Какие особенности фундамента?	Как закрепить ворота?
Распашные	С усилением столбов швеллерами	К закладным приваривают петли или кронштейны (для привода). Учитывается зазор 10 мм
Откатные	Усиливается арматурой, приваренной вертикально к закладному швеллеру.	На основании — роликовые тележки. К столбам крепят с помощью сварки поддерживающую скобу — к верхней закладной, и уловитель — к нижней второго столба.

Популярны и известны — распашные, а вот откатные ворота на кирпичных столбах считаются более модными. Они подходят для участка, где немного места, а проезд необходим широкий. Для откатных ворот используют автоматику. Какие делать — выбор каждого человека. В любом случае кирпичные опоры под любой тип створок забора не должны иметь пустот, а прочность обеспечивается металлическими закладными, закрепленными внутри каждой стойки.

Как сделать закладные для ворот в кирпичном столбе

Столбы из кирпича для ворот являются самыми популярными при строительстве забора своими руками. Материал отличается разнообразной фактурой. Правильно возведенный фундамент и кладочный процесс обеспечат конструкции надежность.

Устройство кирпичного столба и особенности материала

Кирпичные столбы для ворот выступают в роли дизайнерского элемента. Силовую нагрузку несет металлическая сердцевина, которая является основой сооружения. В ее роли может выступать профильный трубоквадрат, водопроводная круглая или буровая труба, а также железобетонная конструкция.

Закрепить кирпичный столб нужно посредством углубления арматуры в землю. Без выполнения этого правила конструкция упадет.

Ворота из кирпича должны быть надежными. Немаловажную роль играет привлекательность внешнего вида. На современном рынке представлена широкая линейка материала.

Выпускаются следующие виды:

• силикатный;
• керамический;
• клинкерный;
• гиперпрессованный.

Основу первого вида составляет кварцевый песок. Во втором применяется глина. Это универсальные варианты, обладающие высоким уровнем влагостойкости.

Важным показателем является устойчивость к низким температурам. В этом случае приоритетным материалом служит силикатный кирпич.

Клинкерный тип обладает самым высоким коэффициентом прочности. Изготавливается на основе тугоплавкой глины, которая подвергается высокотемпературному обжигу. Прекрасные технические показатели дополняются разнообразием оттенков. Материал способен прослужить примерно 100 лет.

Гиперпрессованный облегченный вариант производится при обработке высоким давлением, в результате чего частицы соединяются на молекулярном уровне. Материал отличается прочностью.

Подготовка к работе

Первым этапом при возведении столбов служит определение их количества. Обычно расстояние между конструкциями должно составлять 3 метра. Но если протяженность участка 150—200 метров, показатель должен составлять 4 метра.

Чтобы сделать кирпичный столб, мастеру потребуются:

• штыковая лопата;
• емкость для бетонного раствора;
• оцинкованные ведра для гравия и щебня;
• шпатели и мастерок;
• бур;
• арматурные прутья;
• подмостки для кладки кирпичей на высоте;
• перчатки из ткани;
• отвес;
• строительный уровень;
• шнурка;
• бетономешалка.

Также потребуется молоток–кирка. При помощи инструмента кирпичу придается нужный размер. Для более точной подгонки элементов чаще прибегают к использованию болгарки.

Монтаж фундамента под ворота

Самым распространенным типом является ленточно-столбчатый фундамент. Для его приготовления после разметки земли по периметру вырывается траншея глубиной 30 см и шириной 40 см. На местах столбов делаются углубления 90 см. Общий показатель глубины ямы для опоры составляет 120 см. Это послужит защитой фундамента от промерзания почвы и исключит разрушение и смещение столба.

Откопка траншей может быть проведена вручную или посредством технических средств. Опытными специалистами рекомендуется первый вариант. Такая работа будет проведена с большей точностью, но времени понадобится в 2 раза больше.

Армирование траншеи производится стержнями из металла с показателем диаметра 14—18 мм. Они способствуют усилению кирпичных столбов и компенсации просадки почвы. На месте столбов устанавливаются профили из металла или трубы.

Первый этап заливки фундамента начинается с углубления под столбы. Посредством строительного уровня контролируется вертикальное положение труб, после чего заливается вся лента.

Кладка кирпича и монтаж закладных ворот

Как правило, столбы выкладываются в 1,5 или 2 кирпича с показателем сечения 380Х380 мм или 510Х510 мм. Высота сооружения составляет до 3-х метров. Кладка осуществляется со смещением швов нижнего ряда, который перекрывается верхним рядом кирпичей. Шов стандартный — 8—10 мм.

Основу закладных для откатных ворот в кирпичных столбах составляет швеллер. К нему приваривается каркас из арматуры.

Монтаж предполагает следующие этапы:

• отрезание швеллера заданной длины;
• отрезание стоек профиля;
• перпендикулярное приваривание к опоре элементов профильной трубы;
• обвязка закладной каркасом из металлических прутьев;
• проверка прочности конструкции.

Закладная выступает важным элементом. Монтаж предполагает четкое соблюдение размеров и уровней.

Типичные ошибки

При креплении ворот к опорам из кирпича обычно допускаются ошибки. Закладные привариваются к металлическому столбу для укрепления ворот. Но включать эти детали должны только два столба, на остальных они не требуются.

Ворота не будут обладать высокой степенью надежности, так как их не удержат небольшие участки кирпича, из которых торчит стержень из металла. Для установки конструкции необходимо осуществить предварительную раскладку, провести разметку тех столбов, которые служат опорой.

Монтаж осуществляется электрической сваркой. Она предотвращает появление металлического наплыва.

Монтаж ворот и калитки

После установки опор в грунт, заливки бетона, приваривания закладных и обкладки столбов кирпичами необходимо приступить к навешиванию ворот. Требуется предварительное приваривание петель к столбам. Нельзя крепить детали к закладным. Они должны привариваться к отрезкам швеллера. Нагрузка ворот при отпирании распределяется между петлями неравномерно. На один элемент оказывается большее давление, чем на другой. При длительном пользовании это спровоцирует искривление металла и перекашивание полотна. Приваренная к кронштейну петля обеспечит более равномерную нагрузку. Последовательность сварки зависит от типа деталей. Рассмотрена работа с прямой конфигурацией.

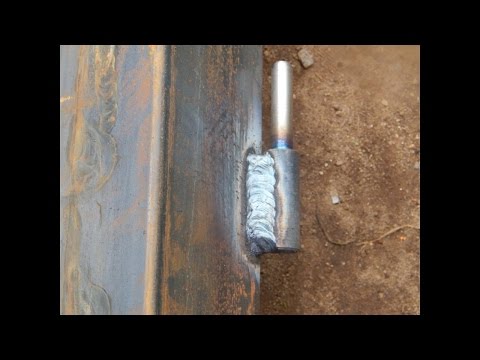

Процесс предполагает следующие этапы:

• Швеллер сваривается с закладными.
• Отмечаются места крепления петель.
• К лежащим на земле воротам привариваются верхние половины деталей.
• Нижние части петель прихватываются к столбам в размеченной области.
• Ворота приподнимаются на весу и надеваются на петли. Опускать их до конца нельзя.
• Петли прихватываются еще в нескольких местах. Под ворота устанавливаются подпорки.
• Детали привариваются на место при накладывании шва от верхней части к нижней.
• После остывания петель шов кладется еще один раз с другой стороны.
• Швы зачищаются посредством болгарки.

На этапе сварки следует проверить, насколько легко полотно открывается и закрывается, не имеются ли перекосы. Петли не привариваются на весу.

Делаем ворота из кирпича

Кирпичные столбы для ворот или калитки это не только надежная крепкая опора, но и эстетически привлекательная конструкция, подчеркивающая респектабельный статус своих хозяев. Oни уместно смотрятся в сочетании с любым материалом ограждения и воротных полотен — профлистом, деревом, художественной ковкой, бетоном.

О чем эта статья

Материалы и инструменты

• Кирпичи;
• Цемент (не ниже М400);
• Мелкозернистый песок;
• Галька;
• Чистая вода;
• Швеллеры — 10-16 см диаметром;
• Закладные 8Х8 см или 10×10;
• Лопата для замешивания либо бетономешалка;
• Резиновая киянка;
• Совковая лопата;
• Емкость для раствора;
• Уровень строительный;
• Закладные прутки с квадратным сечением (4 шт. 10×10 мм);
• Небольшие леса (подмостки);
• Кельма;
• Перчатки строительные.

Расчеты и проектирование

Расстояние пролета между столбами для ворот обычно варьируется от 2 до 8-9 метров. Зависит оно от материала воротин, а также применения конструкции. Оптимальный вариант — 2,5-4 м. Это позволит сохранить хорошую несущую способность, обеспечить комфортную проходимость (в случае комбинирования с калиткой), проезд автотранспорта, и при этом, сохранит эстетическую привлекательность.

Что касается размеров самих столбов, если кладка планируется в полтора кирпича, сечение их будет 380Х380, в 2 — 510×510. И эти показатели также следует учесть, они пригодятся для расчетов под материал заполнения, а также в изготовлении туннелей под столбы.

Фундамент и опорные столбы

В качестве фундамента под забор можно использовать любое, подходящее по весу материала и типу грунта, основание. Если пролет легкий, например из однослойного профнастила либо дерева, подойдет свайно-винтовая конструкция. Под более тяжелые модули, необходимо создать ленточный фундамент. То же самое касается и воротин.

Для изготовления фундамента и монтажа опорных столбов необходимо:

1. Разметить их местоположение;
2. Пробурить отверстия в грунте. Глубина залегания фундамента в этом случае, колеблется от 80 см до полутора метров, в зависимости от грунта, диаметр лунок под металлические стойки-столбы — 25-35 см;
3. Гидроизолировать лунки свернутым в рулон рубероидом;
4. Вставить в них заготовленные под опорный столб швеллеры или другое крепкое металлическое основнание;
5. Выполнить заполнение песком на 5–10 см, галькой или мелким щебнем промежуток между гидроизоляцией и столбами на 15–20 см, тщательно утрамбовать, залить раствором;
6. После высыхания раствора, приварить к швеллерам закладные перемычки поперечно вверху и вертикально. К вертикальным нужно приварить петли-шарниры для последующего закрепления каркаса воротин.

Обязательно залейте внутрь столбов цементно-песчаный раствор во избежание ржавления швеллеров.

Кладка кирпича

1. На готовый фундамент вокруг столбов, необходимо расстелить слой рубероида по размерам будущих столбиков, для того, чтобы кирпич, уложенный впоследствии, не тянул с него влагу;
2. Поверх гидроизоляции, кладется раствор, слоем в 1 см;
3. Затем выполняется кладка кирпича с четким контролем уровня.
4. Второй ряд кирпичей и последующие нужно класть с перевязкой швов, четко по уровню, исключая малейшее смещение. Каждый кирпич обстукивают киянкой для полноценного прилегания;
5. по мере выполнения кладки, внутрь столбов (при полном высыхании раствора), засыпается галька либо щебень, тщательно трамбуется и заливается раствором. Это поможет укрепить конструкцию.

Чтобы керамический кирпич не высасывал влагу из раствора, его предварительно, на несколько секунд, опускают в воду.

Для того чтобы швы были ровными, можно использовать кладку под пруток.

Для этого, металлические прутки сечением 8-10 мм и длиной 10-15 см, ставят под каждый ряд кирпичей. Таким образом, кладка не оседает ниже положенного уровня, а швы получаются ровными.

После того, как столбы готовы, на их верхушки закрепляют металлические колпаки либо кладут раствор с наплывом, чтобы атмосферная жидкость не разрушала их и не скапливалась на их поверхности.

Установка ворот

Это самый сложный процесс и лучше не выполнять его в одиночку.

Каркас ворот тщательно закрепляют к шарнирам либо приваривают сваркой. Сперва нужно закрепить верхнюю часть, а затем нижнюю.

Под воротины, перед закреплением, нужно подложить подходящие по величине бруски для контроля уровня их расположения.

Таким образом, можно своими руками выложить кирпичные столбики и установить ворота для забора.

Кирпичный столб своими руками – инструкция для начинающих

От вида и от качества кирпича, из которого строятся опорные столбы ограждения, во многом зависит долговечность всей конструкции. Поэтому очень важно перед началом строительства не просто купить тот кирпич, который первым попал под руку, а изучить все имеющиеся разновидности и выяснить, чем они отличаются друг от друга, какая из них является более качественной. И только после того, как будут известны все преимущества и недостатки рассматриваемых материалов, можно заказывать их в строительном магазине.

• Выбор кирпича для столбов
• Как приготовить раствор для кладки
• Технология кладки
• Этапы кладки кирпича
• Кладка под пруток
• Установка закладных
• Расшивка швов
• Колпак на кирпичный столб
• Часто возникающие проблемы

Выбор кирпича для столбов

Обычно для возведения кирпичных столбов применяются четыре типа изделий:

• керамический кирпич;
• клинкерный кирпич;
• силикатный кирпич;
• гиперпрессованный кирпич.

А для того чтобы безошибочно определить, какой из кирпичей обладает достаточно высоким качеством, можно просто провести банальную проверку прямо в магазине.

1. Самый простой способ выявить недостатки материала — осмотреть его на предмет различных дефектов.Если будут обнаружены трещины на поверхности кирпича, то такой материал, разумеется, лучше не покупать. Можно для проверки качества кирпича воспользоваться каким-либо металлическим предметом. Если постучать этим предметом по поверхности стройматериала, то по характеру издаваемого звука нетрудно определить качество. Если звук звонкий, значит, материал можно покупать. Если же звук при ударе металлическим предметом о поверхность будет глухим, то лучше не приобретать такой кирпич. Издаваемый глухой звук свидетельствует о том, что материал был плохо обработан на этапе производства.
2. Еще один способ проверить качество кирпича — бросить его на асфальт примерно с метровой высоты. Если он расколется на несколько кусков, значит, при его производстве плохо соблюдались требования. Естественно, тогда и покупать его не нужно. При покупке кирпича обязательно нужно попросить продавца показать паспорт, подтверждающий качество продукции. Этот документ должен быть обязательно, если же его нет, то нетрудно будет понять, каким качеством обладает материал. Следовательно, без паспорта кирпич лучше не покупать.

Как приготовить раствор для кладки

Приготовить качественный раствор для столбов забора совсем не трудно. Главное в этом деле соблюдать необходимые пропорции и правильно подобрать марку цемента. Чаще всего для сооружения кирпичного столба используется цемент М400 (Цем II/A 32,5Б). Можно приобрести марку с более высоким номером, если планируется возводить довольно тяжелую конструкцию.

При создании раствора для кладки важно не только использовать качественный цемент, но и не забывать о качестве других веществ, которые должны входить в состав, а именно: песок, вода и щебень.

В песке не должно содержаться примесей глины, иначе раствор будет постепенно разрушаться под воздействием дождей и другой атмосферной влаги. В воде, которая будет добавляться в раствор, также не должно быть никаких лишних компонентов. Она должна быть максимально чистая.

Лучше не использовать воду, взятую из расположенных неподалеку от места строительства водоемов, так как в этом случае она непременно будет содержать песок, глину и различные мелкие камни. Все это лишь снизит качество раствора.

Если нет возможности получить чистую воду, то тогда можно взять и из водоема, но только перед добавлением в раствор ее необходимо хорошо профильтровать. Обычно для кладки кирпичных столбов применяется раствор, приготовленный из цемента и песка в соотношении 1:4 соответственно. Воды нужно добавить столько, чтобы смесь по консистенции была похожа на густую сметану.

Технология кладки

Чаще всего столбы для забора делают в полтора или в два кирпича. В обоих случаях они способны выдержать практически любую нагрузку от полотна ограждения и от калитки. У столба, установленного методом кладки в полтора кирпича, каждый ряд состоит из четырех кирпичей, при этом толщина столба равна полутора кирпичам.

Для возведения столба методом кладки в два кирпича потребуется гораздо больше материала. Такой столб будет более массивным, а значит, он способен выдерживать большие нагрузки. Каждый ряд такого столба состоит из шести кирпичей, а его толщина равна двум кирпичам.

Этапы кладки кирпича

Кладка кирпичного столба начинается с расстилания на фундамент гидроизоляционного материала — рубероида или гидроизола. Затем по размерам столба на слой этого материала наносится цементно-песчаная смесь толщиной не более 1 см.

На эту смесь можно выкладывать сами кирпичи. Для того чтобы они лежали ровно, их необходимо выравнивать в обеих плоскостях посредством резинового молоточка. Точно так же выкладывается второй и все последующие ряды кирпичей: сначала на поверхность расстилается цементно-песчаный раствор, а затем на него устанавливаются кирпичи и подбиваются молоточком для ровной фиксации.

Разумеется, каждый следующий ряд должен перекрывать шов предыдущего. То есть вертикальные швы предыдущего ряда должны упираться в середину кирпича следующего ряда и наоборот. Пустое пространство, остающееся внутри столба, необходимо заполнить цементным раствором.

Кладка под пруток

Еще один довольно распространенный метод установки кирпичного столба — кладка под пруток. Описанная выше технология давно проверена, но выполнить эту работу сможет далеко не каждый. Выложить опорный столб таким методом способны лишь профессиональные строители.

Проблема в том, что зачастую при кладке цементная смесь вылезает из шва и загрязняет поверхность кирпичей. Поэтому для того чтобы облегчить труд и улучшить внешний вид кирпичного столба, была придумана так называемая кладка под пруток.

Она проводится следующим образом: берутся металлические прутья с квадратным сечением и нарезаются на куски, длина которых на 10-15 см больше толщины строящегося столба. Как только первый ряд кирпичей будет выложен, по его краю укладываются эти подготовленные прутья.

Теперь можно прямо на кирпичи укладывать цементный раствор, а сверху по прутку проводить кельмой. В результате весь лишний раствор удалится, и образуется достаточно ровная поверхность, на которую можно будет выкладывать следующий ряд кирпичей. Точно так же с помощью прутков можно накладывать раствор и на боковую часть кирпичей. После выкладывания каждого ряда прутки можно вынимать и переходить к следующему ряду.

Установка закладных

Для того чтобы полотно забора надежно удерживалось на столбе, к нему прикрепляют поперечные лаги. Следовательно, в самой кладке для этого должны присутствовать закладные. Нижняя закладная устанавливается на высоте 20 см от поверхности фундамента.

Сначала в кирпиче с помощью болгарки нужно приготовить зазор. Глубина его должна быть примерно в два раза больше ширины закладной. Сама закладная устанавливается так, чтобы внутри столба она касалась центральной металлической трубы, а снаружи слегка выступала.

Если забор имеет относительно небольшую высоту, то можно ограничиться лишь двумя закладными на одном столбе. Если же ограждение более высокое, то следует делать по три закладных на каждом столбе. Верхняя закладная должна располагаться на расстоянии 20 см от верхушки столба. Если устанавливается и третья закладная, то целесообразно расположить ее строго посередине между двумя другими.

Расшивка швов

Для того чтобы столб выглядел более привлекательно, его кладку расшивают. Для этого применяется специальный инструмент, который так и называется — расшивка. Еще до того как раствор затвердеет, между кирпичами необходимо смести остатки цемента, а потом провести острым концом расшивки. Сначала проводится расшивка по вертикали, а затем по горизонтали.

Колпак на кирпичный столб

Колпаки, располагающиеся на вершине кирпичного столба — это не просто украшения. Они выполняют практическую функцию — защищают конструкцию от влаги. В строительном магазине можно найти множество различных колпаков, изготовленных из различных материалов. Но можно также сделать крышку для столба самостоятельно, используя для этого металл, тротуарную плитку, бетон или даже какие-нибудь подручные материалы наподобие пластиковых бутылок.

Металлические колпаки устанавливаются с помощью саморезов или шурупов. Бетонные колпаки и колпаки из тротуарной плитки крепятся на раствор. Можно использовать ту же смесь, которая применялась для кладки столба.

Часто возникающие проблемы

Чаще всего при кладке кирпичных столбов возникают две проблемы — увеличение размеров верхней части опоры и скручивание конструкции вокруг своей оси. И тот, и другой дефекты возникают из-за того, что процесс кладки не достаточно хорошо контролировался. Дело в том, что при использовании обычного строительного уровня трудно контролировать размер. Такой инструмент имеет большую погрешность, и поэтому при длине в 70 см отклонения можно и не увидеть.

Помимо уровня, можно также использовать рулетку или заранее подготовленный шаблон. А для того чтобы столб не скручивался, необходимо пристально следить за расположением его углов. Они должны находиться строго один над другим. Упростить задачу можно с помощью пары уголков, прикрепленных к противоположным углам.

Как сделать столбы из кирпича для забора своими руками

Капитальному забору нужны крепкие столбы, поэтому мы рекомендуем для тяжелых оград кирпичные опоры. Впрочем, изгороди совсем необязательно быть массивной: кирпичные опоры идеально подойдут как декоративный элемент комбинированных ограждений, например, из профлиста.

Может показаться, что сделать их своими руками слишком сложно, но это не так. С задачей справится даже новичок. Первая попытка вряд ли будет идеальной, как у опытного строителя, но с нашей инструкцией столбы-опоры точно получатся прочными и надежными.

Здесь вы прочитаете, как сделать столбы для забора из кирпича, сколько кирпича нужно на один столб и многое другое — от специалистов, которые строят ограждения уже 14 лет!

Список материалов

Сначала перечислим, какие понадобятся материалы и инструменты:

• кирпич декоративный или красный, лучше брать новый целый;
• цементный раствор марки не ниже М400;
• металлический столб, вокруг которого будет строиться кирпичный;
• бензобур или ручной бур, лопата;
• щебень и песок для бутования;
• металлические прутки 8 × 8 мм;
• отвес и уровень, чтобы все было ровно и красиво;
• болгарка, сварочный аппарат и резиновый молоток;
• кельма — лопаточка для нанесения раствора;
• закладные, на которые затем будет крепиться сам забор.

Возникает закономерный вопрос: что насчет количества кирпича на столб забора? Ниже мы расскажем, как сделать расчеты, но в среднем понадобится 128–132 штук на одну опору. Лучше взять немного больше, чтобы не прерывать строительство, если не хватит.

Расчет кирпича на столб для забора

В подсчете тоже ничего сложного нет.

Возьмем стандартную укладку, когда вокруг установленного столба выкладываются 4 кирпича. Возьмем размер одной единицы по ГОСТ «Кирпич и камень керамические»: она варьируется от 55 до 88 мм, остановимся на 55 мм. Учтем погрешность на слой раствора, который должен быть в кладке — тут нужно опираться на толщину арматурного прутка, который укладывается между слоями, чтобы соблюсти равномерность. Пусть будет 8 мм. Итого кирпич + раствор = 63 мм.

Предположим, нужно построить столб высотой 2 метра — или 2000 мм. Эти 2000 мм (высота опоры) нужно разделить на 63 мм (высота кирпича вместе со слоем цемента). Получится, округленно, 32 ряда по 4 кирпича, итого — 128 шт. Плюс еще четыре штуки (один ряд) на всякий случай.

Этап 1. Строительство фундамента

Приступим к кладке столбов для забора из кирпича, и первым этапом будет возведение фундамента. Подробно остановимся на свайном типе: это когда в грунт глубоко вкапываются стальные опоры, служащие в качестве армирования. Собственно, о том, как установить металлические столбы, мы писали в другой статье, но повторим последовательность.

Наша рекомендация — сделать снизу бутование, «сухое бетонирование», а сверху залить цементом. Метод заключается в засыпании опоры щебнем вперемешку с песком. Смесь тщательно трамбуется. Преимущества налицо:

• между частицами щебня остается пространство, которое позволяет отводить грунтовые воды, то есть, столб не вытолкнет наружу из-за оттепелей;
• сама технология предельно проста — с ней легко справится даже начинающий строитель.

Последовательность установки свайного фундамента

1. бурится лунка, глубина которой должна быть как минимум метр, а диаметр — 25–35 см; для этого можно использовать ручной бур или бензобур;
2. на дне создается подушка из смеси песка и щебня, которая хорошо трамбуется, желательно — с использованием виброинструмента, но можно и вручную;
3. устанавливается опорный столб, вокруг которого засыпается и трамбуется все та же щебнево-песчаная смесь;
4. начиная с середины погружённой в грунт части и до поверхности все заливается цементным раствором.

Армирование может быть немного короче кирпичного столба, кроме тех опор, на которые планируется вешать ворота и калитки: им армирование необходимо до самой верхушки.

Свайный фундамент подойдет для не слишком ветреной местности и относительно легких заборных материалов — профнастила, металлоштакетника, сетки. Если вы планируете строить весь забор из кирпича, фундамент придется сделать полноценным ленточным.

Этап 2. Подготовка фундамента и материалов

Цемент и песок нужно мешать в пропорции 1:5, постепенно добавляя воду и внимательно следя за консистенцией. Чтобы сделать массу пластичной, можно добавить в нее немного жидкого мыла (20 г на ведро), а добавление сажи (купить ее можно в любом строймаркете) сделает раствор черным — это очень красиво смотрится на светлом фоне.

Как проверить, готов ли раствор? Нанесите куда-нибудь небольшое количество и поставьте на нем кельмой крест. Готовый раствор не должен «плыть».

После этого переберите кирпичи. Допускается отклонение в 5 мм по высоте, но лучше, если они будут более-менее одинаковыми. Если партии разные, отсортируйте их по размеру.

Прежде чем приступать к кладке столбов для забора из кирпича, обеспечьте гидроизоляцию, чтобы опора ни в коем случае не касалась оголенного грунта или бетона. Можно несколько раз промазать место укладки битумной мастикой, можно уложить рубероид или гидроизол. Дело в том, что глина активно вытягивает из земли влагу, а при замерзании начинает трескаться.

С подготовкой закончили, приступаем к самому интересному!

Этап 3. Строительство столбов для забора из кирпича своими руками

Обычно кирпичи укладываются или в полтора, или в два. Первый вариант — по четыре штуки на ряд, когда один кладется прямо, второй боком, и получается, что на одну сторону приходится кирпич и еще половинка. Второй — в две штуки, когда одна сторона столба будет шире второй. Остановимся на первом случае как на более простом и распространенном.

Перед укладкой каждый кирпич желательно окунуть в ведро с водой. Цемент на влажной поверхности дольше сохранит пластичность.

Последовательность:

1. на гидроизоляцию наносится раствор слоем примерно в 1 см;
2. выкладывается первый кирпичный слой, выравнивается при помощи уровня, простукивается резиновым молотком;
3. дальше на конструкцию кладется предварительно сваренный пруток, который поможет выдерживать ширину цементного слоя;
4. на прут наносится раствор, сверху к нему прижимаются два кирпича; еще один пруток у вас должен быть под рукой — им регулируется размер бокового шва;
5. затем прут аккуратно извлекается, при этом уже уложенные два кирпича удерживаются на месте кельмой — им ни в коем случае нельзя сдвигаться;
6. следом по уровню установленных кирпичей укладываются оставшиеся два; используйте уровень, чтобы кладку не перекосило;
7. помните, что ряды укладываются с перевязкой: то есть, верхний ряд должен перекрывать швы нижнего.

Еще один совет: часто при кладке кирпича своими руками столб расширяется кверху. Проконтролировать непроизвольное расширение бытовым уровнем непросто, потому что у него есть погрешность. Рекомендуем измерять рулеткой каждый уложенный ряд и выравнивать его по нижнему путем пристукивания молотком.

Установка закладных для крепления забора, ворот и калиток

Все это хорошо, но как крепить к кирпичным столбам, к примеру, листы профнастила? Для этого используются специальные железные закладные, которые привариваются непосредственно к металлической опоре и выпускаются наружу.

Они выглядят как уголки или ушки, обычно плоские в местах кладки, чтобы не изменять высоту и не мешать. Чтобы грамотно их установить, нужно заранее продумать, на какой высоте будут идти лаги и сколько их будет, а потом старательно выравнивать по всем столбам.

На тип закладных влияет массивность материалов. Чем они тяжелее, тем мощнее должны быть элементы, чтобы ничего не обрушилось.

Последний элемент — колпак на верхушку

Колпак на кирпичный столб нужен для того, чтобы внутрь не попадали осадки. Влага — главный враг строителя: из-за нее глина промерзает и трескается, срок службы материалов сильно снижается.

В качестве крышки можно использовать что угодно: например, купить готовый вариант или сделать его самостоятельно из кровельного железа. Сойдут и простая бетонная шапка, плита, какой-нибудь металл. Можете посмотреть примеры реализации колпака в интернете и понять, что вы хотите видеть на своей ограде. Важно его не забыть, иначе изгородь долго не проживет.

Прочитайте другие статьи из блога: мы регулярно публикуем пошаговые инструкции и просто полезные советы. Остались вопросы? Позвоните нам!

Нашу бригаду вы можете вызвать, чтобы построить столбы забора из кирпича, если у вас нет времени заниматься этим самостоятельно.

Кирпичные столбы для забора: схема устройства и строительство своими руками

Без красивого забора ландшафт участка и строения, расположенные на нем, теряют свою привлекательность.

Эстетика – важная, но не единственная функция ограждения усадьбы. Прочность и долговечность – ключевые условия, необходимые для создания качественной конструкции забора.

Определиться с вариантом ограждения нужно до начала строительства, потому что каждая его часть – фундамент, столбы, секции тесно взаимосвязаны друг с другом.

Поясним данный факт на простом примере. Допустим, вы залили бетонный фундамент под забор с кирпичными столбами, а потом спохватились и решили усилить их арматурой. Время упущено, поскольку установить каркас в схватившийся бетон без разрушения целостности «ленты» будет невозможно.

Если вы планировали оградить участок сеткой, а позже передумали и выбрали для заполнения секций профнастил – то ничего хорошего из этого не выйдет. Большая парусность стального листа под сильной ветровой нагрузкой вызовет деформирование ограждения.

В своей статье мы расскажем о том, как сделать кирпичные столбы под забор своими руками, соблюдая все этапы технологии. В этом случае ограждение получится максимально прочным и эстетичным.

Конструкция забора с использованием кирпичных столбов

Без надежной связи с фундаментом кирпичный столб, несмотря на свой солидный вес долго не простоит. Мощная ветровая нагрузка, действуя на сплошные секции забора, неизбежно приводит к опрокидыванию столба, незакрепленного в фундаменте. Кроме этого, не стоит забывать о сезонных подвижках грунта. Опускаясь и поднимаясь на пару сантиметров вверх и вниз в течение года, фундамент должен работать в единой связке со стойками и секциями ограждения.

Оптимальную конструкцию фундамента с кирпичными столбами, рассчитанными под забор из профнастила, наглядно иллюстрирует схема №1.

Как видно из данной схемы в кирпичных столбиках установлен стальной стержень из квадратной трубы или арматурного каркаса. К нему приварены закладные пластины. К ним крепятся стальные прогоны под профлист или штакетник.

Тип фундамента – ленточный бутобетонный или бетонный. Под него выкапывают траншею, а в местах установки столбов бурят шурфы диаметром 15-20 см. Сначала бетон заливают в скважины с установленными в них стойками столбов. После этого начинают послойное бетонирование траншеи.

Основные параметры фундамента (глубину заложения, ширину, степень армирования) и высоту забора определяют расчетом на прочность и устойчивость.

В упрощенном варианте, проверенном на практике, можно порекомендовать следующие размеры:

• глубина траншеи – 20-30 см;
• глубина скважины под установку металлических стоек кирпичных столбов, считая от поверхности земли – 90-100 см;
• высота ростверка (верхней части фундамента, расположенной выше поверхности земли) – 40-60 см;
• ширина фундамента – 20-35 см;
• расстояние между столбами от 2,5 до 3 метров;
• высота столбов от 150 до 180 см (поперечное сечение кладки 38х38 см).

Во влажных грунтах бурить ямы под стойки нужно ниже глубины промерзания, чтобы силы морозного пучения не деформировали забор.

В слабых и нестабильных грунтах в верхней части фундамента перед его бетонированием желательно уложить арматурный каркас из 4-6 стержней диаметром 14-18 мм. Он сохранит целостность фундамента и воспримет нагрузки, возникающие в бетоне при просадке почвы.

Кладка кирпичных столбов начинается не ранее, чем через 2-3 недели после бетонирования. Уложив под столбики гидроизоляцию, можно приступать к работе.

Ровные швы – гарантия отличного внешнего вида кирпичных столбиков. Опытные каменщики применяют для упрощения работы отрезки квадратного прутка, который служит шаблоном шва (фото №2)

На фотографии мы видим строящийся забор со столбами из кирпича сечением 38х38 см. Внутри для усиления установлено два арматурных стержня. Пространство между ними и кладкой заполняют мелкофракционным бетоном или раствором.

Для ограждений высотой в два и более метра, размер сечения столба увеличивают до 51х63 см или 64х77 см. Соответственно возрастают габариты армирующего каркаса.

Для того, чтобы прочно связать кладку с бетонным заполнением каркаса, некоторые строители используют арматурную сетку, запуская ее внутрь столбика на 3-5 см (через 2-3 ряда).

Выбор кирпича для столбов и материала для секций забора

Выбирая кирпич для столбов, каждый застройщик исходит из личных представлений о красоте. Однако, и здесь практическая сторона вопроса играет большую роль. Обычный гладкий лицевой кирпич не лучшим образом зарекомендовал себя в таких конструкциях.

Через нескольких сезонов он начинает крошиться и теряет частички внешнего слоя. Частично этот факт объясняется халатностью владельцев, которые не накрывают столбы надежными колпаками. Отчасти вина лежит на производителях, не способных сделать качественный материал.

Более стоек к осадкам и морозу фактурный кирпич для столбов, именуемый «скала». Компромиссный вариант, одновременно эстетичный и надежный — комбинирование двух упомянутых разновидностей кирпича (фото №4).

На фотографии, мы видим рациональное совмещение ростверка забора с его отделкой. Кирпич здесь выполняет двойную роль: опалубки для бетона и декоративного слоя.

Конструкция столбов под ворота и калитку не имеет принципиальных отличий от рядовых секций. Для установки тяжелых распашных ворот из металла сечение арматурного каркаса или трубы-стойки увеличивают. Закладные пластины в этом случае нужно взять более толстые и широкие, чтобы поворотные шарниры не оторвали их от стоек (фото №5).

Фасадные ворота усадьбы часто венчают декоративными светильниками, а также дополняют автоматикой и домофоном. Намереваясь сделать это, не забудьте заложить в кладку гофрокабель с проводом.

Решив от начала и до конца сделать столбы из кирпича своими руками, заранее определитесь с материалом для заполнения секций. В числе самых распространенных вариантов можно назвать стальной профилированный лист, ковку, штакетник и необрезную доску.

Самый дорогой, но при этом и самый изящный вариант – кованые решетки (фото № 7).

Сочетание кирпича с природным камнем и ковкой не менее эстетичное и прочное (фото №8).

Чем хороша комбинация трех материалов? В ней каждый элемент вносит свой вклад в общий вид. Решетку можно заказать минимальной площади. Она отлично выполнит роль декоративного акцента.

На фото №9 представлен не очень удачный пример комбинации кирпича с ковкой и профнастилом.

Открыв за счет кованой решетки часть забора, владелец почему-то решил снова закрыть его, поставив в проем лист пронастила. В итоге получилось нелепое и странное сочетание.

Кирпич с древесиной прекрасно комбинируются в любой конструкции, помогая создать недорогое и красивое ограждение (фото №10).

Штакетник или доску в секции можно монтировать не только вертикально, но и горизонтально (методом нахлеста).

Растущей популярностью пользуется металлический штакетник. Он в несколько раз долговечнее деревянного, а выглядит ничуть не хуже (фото №12).

Обязательный элемент конструкции — колпаки на кирпичные столбы. Без них материал долго не простоит. Влага, замерзая в кирпиче, разрушит его. На рынке можно встретить колпаки двух видов – металлические и бетонные.

Выбор материала для защитных колпаков сугубо индивидуален. При этом нужно учесть, что металл на столбе простоит дольше бетона, менее стойкого к действию мороза и влаги.

Ориентировочная стоимость столбов из кирпича

Рассчитывая бюджет, необходимый для возведения кирпичных столбов, следует определить общую стоимость материалов и работ (в случае найма бригады). Точный расчет мы вам не представим, поскольку вариантов кладки может быть несколько. Ориентировочная стоимость – более реалистичный подход к оценке проекта.

Рассмотрим забор со столбами из кирпича (высота 2 метра, сечение 38х38 см). Стоимость кладки одного столба с учетом материалов (лицевой кирпич, раствор, труба, металлический колпак) составит от 8 500 рублей.

В пересчете на 1 погонный метр такого ограждения (заполнение секций профлистом, расстояние между столбами 3 метра) цена «под ключ» составит от 7 000 рублей. В эту сумму входит установка ворот и калитки. При выполнении всех работ своими силами стоимость забора уменьшится в среднем на 35-40%.

Как прикрепить ворота к столбам из кирпича

Прочная установка ворот в ограде – необходимое условие, без выполнения которого они не станут надежной защитой дома. Разберемся, как крепить ворота к столбам из кирпича правильно.

Ворота в ограде вокруг частного дома выполняют множество важных функций. Они преграждают путь нежданным гостям, обеспечивают беспрепятственный доступ на участок хозяевам, служат украшением дома. Но все эти функции будут выполняться, если полотно ворот надежно прикреплено к столбам. Разберемся, как прикрепить ворота к столбам кирпичного забора, и какие тонкости существуют в установке закладных.

Особенности заборов из кирпича

Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.

Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.

Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.

Опорные столбы из кирпича

Конструкция опорных столбов определяется функциями, которые выполняются этими архитектурными элементами. Опоры для ворот должны:

• Уверенно выдерживать нагрузку, которую создает полотно ворот и забора. В зависимости от конструкции и примененных материалов его вес может колебаться в пределах от 500 кг до 4 т.
• Обеспечивать стабильное движение воротного полотна в рамках заложенной в конструкции свободы.
• Сохранять свою форму, выдерживая колебания температуры, капризы природы (осадки, шквальный ветер), а также определенные аварийные нагрузки (например, случайное касание бортом автомобиля при ошибках в маневрировании).

Проектируя размещение опорных столбов, первые четыре опоры размещают в углах участка. Далее шаг между опорами составляет 10 – 15 м.

Основой для столба является труба с диаметром не менее 108 мм и толщиной стенок не менее 3 мм. Опоры углубляются в почву до слоя песка (порядка 1 м глубиной) и бетонируются. Именно они несут основную нагрузку, а обкладка из кирпича выполняет декоративную функцию. К опорам привариваются закладные для крепления полотна забора. В качестве опор используют также винтовые сваи СВС с диаметром не менее 108 мм.

Кирпич для обкладки подбирают по двум параметрам:

• Количество выдерживаемых циклов замерзания. Чем оно больше, тем дольше простоит забор без капитального ремонта.
• Качество соблюдения геометрических пропорций. Желательно, чтобы отклонения не превышали несколько мм. В противном случае будет трудно добиться ровной кладки.

Чтобы кирпич не тянул влагу из грунта, поверх фундамента стелют слой гидроизоляции. Наиболее эффективный вариант – двухслойная изоляция (битумная мастика и гидроизол). Опоры обкладывают кирпичом (слоем в 1,5 или 2 кирпича). После окончательного высыхания раствора допускается навешивать секции забора и полотно ворот.

Столбы для навесных ворот

Опоры для крепления ворот отличаются от столбов для крепления секций забора незначительно. Для них особенно важна прочность основы, поэтому закладывать внутрь трубу или свайную опору обязательно. Если полотно ворот будет слишком тяжелым (например, при создании ворот, предназначенных для пропускания крупногабаритного большегрузного транспорта), применяют несколько опор, объединенных в единое целое.

Если воротный проем планируется делать очень широким (от 2 м и более), опорные столбы связывают поперечинами из швеллера. Поперечины располагают в нескольких местах:

• На уровне земли. Связующую перемычку укладывают в канаву в грунте и бетонируют.
• По верху ворот. Если планируется пропускать сквозь ворота высотный транспорт (например, фуры, автовышки и другую спецтехнику), верхнюю перемычку делают съемной.

Перемычки увязывают столбы в единое целое, не позволяя воротной конструкции играть из стороны в сторону. Чтобы укрепить полотно ворот, к столбам необходимо перед обкладкой кирпичом приварить несколько закладных элементов.

Закладные для ворот

Количество закладных, а также толщина металла зависит от веса воротной створки, закрепляемой к столбу. Влияет на количество и параметры закладных также тип ворот (сдвижные, распашные и т.д.). Толщина металла подбирается, начиная от 3 мм, впрочем, в данном случае экономить не следует.

Для изготовления закладных элементов может применяться несколько разновидностей металлопроката: уголки, швеллеры, трубы. Размер закладного элемента и форма проектируется так, чтобы швеллер выступал за пределы кирпичной кладки.

Нижнюю пару закладных размещают на высоте в 0,3 м от фундамента. Положение верхней пары определяется по верхнему краю воротного полотна (она должна располагаться на 0,3-0,4 м ниже, чем верхний край будущих ворот). Положение средней пары получают, разделив расстояние между верхней и нижней частью закладной пополам.

Необходимые материалы и инструменты

Для выполнения работ с металлом понадобится сварочный аппарат. Допускается использование как газовой, так и электрической сварки. Аппарат для сварки – наиболее редкий и дорогой из инструментов, необходимых для монтажа ворот в кирпичном заборе. Если в хозяйстве нет сварочного аппарата, его берут в аренду.

Также нужен инструмент для резки металла (болгарка с отрезным диском, дрель со сверлом по металлу). Для удобства работы пригодится магнитный угольник сварщика. Также будут нужны инструменты для разметки (кернер, чертилка), рулетка, отвес и строительный уровень.

Большинство работ по крепежу ворот к кирпичным столбам связано с необходимостью перемещать тяжелые и крупногабаритные металлические конструкции. Поэтому следует заранее договориться хотя бы с одним помощником для выполнения этой работы.

Крепим ворота к столбам из кирпича своими руками. Пошаговая инструкция

Итак, опоры установлены в грунт, забетонированы, к ним приварены закладные и выполнена обкладка столбов кирпичом. Теперь необходимо навесить само полотно ворот, а для этого – приварить к столбам петли. Одна из распространенных ошибок на данном этапе – приваривание петель непосредственно к закладным. Однако более грамотным будет приваривание петель на отрезок швеллера, прикрепленного предварительно к закладным.

Дело в том, что нагрузка, создаваемая воротным полотном при отпирании, неравномерно распределяется между петлями. Соответственно, на один элемент будет действовать большая деформирующая сила, чем на другой. При длительной эксплуатации это приведет к искривлению металла и перекашиванию воротного полотна.

Приваренный к кронштейнам швеллер будет перераспределять нагрузку более равномерно, что снизит риск деформации закладной или отрыва ее по сварке от опорного столба.

Последовательность сварочных работ определяется, исходя из типа петель. Мы рассмотрим вариант с прямыми петлями, как наиболее простой. Вот порядок действий:

• Швеллер или двутавровая балка приваривается к закладным. На нем отмечаются места крепления петель.
• Пока ворота лежат на земле, к ним привариваются верхние половины петель.
• Нижние части петель прихватывают к столбам в размеченных местах.
• Ворота необходимо приподнять на весу и надеть на петли. Опускать их полностью нельзя, так как петли приварены непрочно. На этой стадии необходимо убедиться, что ворота легко открываются и закрываются, нет перекосов.
• Если все в порядке, петли прихватываются еще в нескольких местах. Под ворота ставятся подпорки.
• Петли приваривают на место, накладывая шов от верхней части к низу. Затем после остывания петель, кладут шов еще один раз, с другой стороны.
• Швы зачищают при помощи болгарки.

Очень важно на этапе приваривания петель избежать деформирования и перекоса. В противном случае ворота будут плохо закрываться или открываться самопроизвольно. Нельзя приваривать петли на весу. Перед тем, как выполнить окончательное крепление, необходимо убедиться, что монтаж выполнен правильно.

Советы профессионалов

Мы надеемся, что наши советы помогли вам представить процесс изготовления опорных столбов для забора из кирпича и технологию крепления к ним полотна ворот. Чтобы иметь возможность увидеть все этапы своими глазами и познакомиться с идеями, разработанными профессиональными строителями, мы рекомендуем вам посмотреть несколько полезных видео:

Ошибки в изготовлении креплений для ворот могут дорого обойтись в последующей эксплуатации. Но если делать все шаги не торопясь, тщательно разобравшись с технологией и выполняя все операции качественно и последовательно, у вас получится надежно прикрепить ворота к столбам из кирпича своими руками. Успехов в работе!

Источник
