Фундамент под стойки металлической лестницы

Нужен ли фундамент под лестницу?

Лестница является необходимым функциональным и конструктивным элементом любого здания. Даже в одноэтажном доме не обойтись без лестниц на чердак и в подвал, а также без пристроенного снаружи здания «парадного» крыльца со ступенями. Одним из важнейших вопросов, которые решаются в процессе проектирования любых объектов строительства, в том числе и лестниц, является вопрос устройства фундаментов — несущих опорных конструкций, необходимых для правильного перераспределения веса нагрузки по всей площади основания.

Когда проектированием и строительством зданий и расположенных в них лестниц занимаются профессионалы, никаких неприятных «сюрпризов» в процессе эксплуатации быть не может. Однако многие частные домовладельцы из соображений экономии к специалистам не обращаются, строительство лестницы сложной задачей не считают, и обычно стараются выполнить эту работу силами членов своей семьи. При этом основополагающий вопрос – как правильно построить фундамент для лестницы того или иного типа, и нужен ли он вообще, часто вообще не обсуждается, или рассматривается поверхностно.

Возможная цена ошибки – стоимость разборки брака и строительства новой лестницы

Если в результате ошибочно принятого решения или погрешностей в расчетах фундамент под лестницу в доме был выполнен неправильно, поспешно изготовленную конструкцию может перекосить уже в первый год эксплуатации. Данное утверждение особенно справедливо для лестниц, расположенных снаружи дома. Из-за морозного пучения грунта и подвижки фундамента они могут деформироваться и начать разрушаться в первую же зиму. Этого наверняка можно было избежать, если бы до начала работ владелец дома посчитал нужным посоветоваться со специалистами, и приступил к монтажу лестницы, получив ответы хотя бы на несколько простейших вопросов. Таких, как:

Нужен ли фундамент под бетонную монолитную лестницу?

Да, нужен в обязательном порядке. Снаружи дома его следует изготавливать с той же глубиной, что и фундамент основного здания, то есть ниже уровня промерзания грунта. Внутри дома можно обойтись армированным фундаментом меньшей глубины, а при наличии подвального помещения и бетонных плит перекрытия, опереть конструкцию на них. Детальный совет можно дать, только зная тип, размеры и общий расчетный вес лестницы.

Нужен ли фундамент под винтовую лестницу?

Существующее многообразие винтовых лестниц не позволяет дать однозначный ответ, но для большинства тяжелых конструкций с центральным опорным столбом дополнительный фундамент необходим.

Нужен ли фундамент под деревянную лестницу?

Как правило, лестницы, изготовленные из дерева, ввиду небольшого веса и габаритов в специальном фундаменте не нуждаются. Исключение составляют только особо громоздкие и тяжелые лестничные конструкции внутри дома, и входные деревянные лестницы, расположенные снаружи. В последнем случае, в месте опоры лестницы на грунт чаще всего изготавливают небольшие малозаглубленные фундаменты столбчатого типа.

Нужен ли фундамент под металлическую лестницу?

Учитывая значительный вес любых конструкций из металла, безусловно, нужен. Как внутри здания, так и снаружи. Конкретно тип и размеры фундамента можно подсказать, только зная особенности конструкции и примерный вес лестницы, которую предстоит изготовить и установить.

Нужен ли фундамент под наружную лестницу?

Так как в теплое время года открытый грунт может переувлажняться, а зимой из-за морозного пучения почв на опоры конструкции действует выталкивающее усилие, без фундамента наружные лестницы строить нельзя. Если речь идет о массивной наружной входной лестнице, в месте расположения ее основания нужно выполнить зимостойкий бетонный фундамент глубиной не менее 0,8 метра. Для легкой конструкции в 3-4 ступени подойдет ленточный фундамент под лестницу, выполненный в яме глубиной 0,3 метра на подушке из песка и гравия толщиной 20 см.

Источник

Изготовление металлической лестницы и сборка ее своими руками

Инструкция, как сварить крыльцо из металла

Обычно, для дач и частных домов металлокаркас для крылечка своими руками изготавливают из равностороннего уголка 40*40 мм, если крыльцо из профильной трубы, то необходимо выбрать прокат с поперечным сечением 20*40, 40*40, 45*45 мм. Толщина металла должна быть не менее 3 мм.

Чтобы сварное крыльцо своими руками было прочным и простояло не один десяток лет, прежде всего, следует заняться фундаментом, какое именно основание делать решается на основе геодезических исследований, мы остановимся на свайном. Чертежи переносятся на местность, периметр помечается столбиками, натягивается шнур, проверяется геометрия разметки, углы должны быть строго 90о, если иное не предусмотрено конструкцией.

Схема косоура из уголков для небольшой лесенки

Сваи вбиваются по углам верхней площадки, и по углам последней, самой нижней ступеньки, Если ширина металлического крыльца более 2 метров, то сваи устраиваются и посередине, между уже вбитыми. Следите за вертикалью, проверяйте уровнем каждую сваю. При длине металлической лестницы более 3 м, так же вбиваются промежуточные вертикальные опоры, для прочности конструкции, чтобы в процессе эксплуатации не возникло провисов.

Длина свай снаружи для верхней площадки должна соответствовать высоте крылечка за минусом настила и толщины каркаса площадки. Для последней ступеньки длина наружной части сваи может быть заподлицо с землей, либо чуть выпирать, если это предусмотрено проектом.

В случае если сваи короткие, они подрезаются заподлицо с землей, и к ним привариваются металлические стойки нужной высоты, на которых будет держаться металлический каркас. Сваи или стойки по периметру верхней площадки, а так же нижние следует связать между собой уголком или швеллером по оголовкам, чтобы сохранить геометрию сварного металлического крыльца.

Металлическое крыльцо, описанное в статье

Когда основание готово, замеряется расстояние по гипотенузе от верхней площадки до нижней сваи, затем отпиливается прокат нужной длины, это боковая деталь лестницы (тетива), на которую будут привариваться ступени. Требуется 2 тетивы, выпилите детали и приварите их к уже готовой конструкции.

Далее нарежьте из равнополочного уголка детали с учетом сварного шва:

• размером в высоту ступенек;
• размером в глубину ступенек;
• размером, равным ширине лестницы.

Количество заготовок должно равняться количеству ступенек умноженное на 2.

Важно: Чтобы убедиться в высоком качестве сварки, шов с одной стороны намазывается керосином, с другой – меловой суспензией на меловой основе. Процедуру необходимо проделать 2 раза, с периодом в 10 минут

Если при минусовой температуре на стыках за несколько часов не появилось пятен, значит качество сварки отвечает самым высоким требованиям.

Заготовки разного вида (подступенок и проступь) свариваются между собой по контуру строго под прямым углом, должны получиться Г-образные детали. Так как за основу мы взяли уголок, не забываете про левую и правую сторону.

Начинается сборка металлического крыльца с нижней ступени. Приварите Г-образную деталь по контуру к левой тетиве, вымеряйте горизонталь, проделайте ту же операцию с правой тетивой. Далее верхний угол элементов соединяем равнополочным уголком, который приваренным к двум элементам по контуру, полками внутрь. Низ ступеней (внутренний угол) соединяем таким же образом, но полочками наружу. Остальные ступени привариваются по такому же алгоритму.

Легкое металлическое крыльцо без фундамента

Когда металлический каркас готов, можно устанавливать ступени из разных материалов. На верхнюю площадку настилается пол. Затем, при необходимости, привариваются перила, для безопасности, и пристраивается козырек, для защиты металлического крыльца от осадков. Финишная отделка всей конструкции зависит от дизайна входной группы. Все металлические детали и швы зачищаются от окалины, масляных пятен и ржавчины, и покрываются краской для наружных работ.

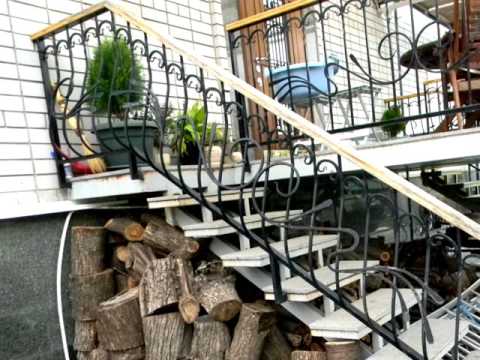

Наружная металлическая лестница своими руками

Процесс изготовления железной лестницы для улицы требует наличия опыта, знаний и навыков работы с металлоконструкциями. Если вы ранее не сталкивались с подобной работой, то сделать наружную металлическую лестницу своими руками будет сложно. Ведь посмотреть проекты в интернете недостаточно, необходимо знать, что значат все обозначения и хотя бы приблизительно понимать тонкости монтажа подобных изделий. Но ничего, сейчас Вы все узнаете.

Составление проекта наружной лестницы и расчет размеров

Перед тем, как преступить, непосредственно, к созданию конструкции, постарайтесь тщательно составить проект наружной лестницы, сделать чертеж, подготовить все материалы, которые потребуются в процессе работы.

Видео: правила составления проекта (чертежа) лестницы

Дабы в будущем не возникло проблем при эксплуатации, нужно провести расчет размеров всех деталей таким образом, чтобы качество и безопасность не страдали ради стильного внешнего вида. Иногда очень трудно совмещать дизайнерскую задумку с имеющимися стандартами.

Видео: как рассчитать лестницу

Изготовление уличной металлической лестницы своими руками

Если Вы твердо решили сделать уличную металлическую лестницу своими руками для начала подготовьте металл, аппарат для сварки и иные вспомогательные инструменты, которые могут понадобиться в процессе работы.

Прекрасным выбором для изготовления ступеней станут прутья арматуры, которые будут привариваться к основе с определенным интервалом. В нашей стране использование подобных элементов особенно актуально, потому как зимой на ее поверхности не будут скапливаться осадки, что позволит избежать «гололеда». К тому же такие ступени легко отчищаются от грязи. Однако не стоит забывать, что в процессе эксплуатации, наружная лестница на чердак или второй этаж дома должна регулярно обрабатываться особым антикоррозийным покрытием.

В качестве основы под арматурные прутья лучше всего использовать обычный металлический профиль – швеллер, установленный на ребро. Именно к ним, при помощи сварки, крепятся так называемые «кобылки», выступающие в роли опоры для ступеней.

Для тех, кого не устраивает вариант с прутьями, существует богатый выбор других, не менее привлекательных решений. К примеру, перфорированные и рельефные ступеньки позволят избежать скольжения. Не следует использовать материалы с гладкими поверхностями, иначе на протяжении всей зимы, поднимаясь по наружной лестнице на второй этаж, вы будете вынуждены судорожно цепляться за перила, чтобы не упасть.

Чтобы получить долговечную и надежную конструкцию, все соединения должны выполняться при помощи сварки. И только грамотно выполненные швы дадут вам полную уверенность в том, что перемещаться по данной лестнице безопасно.

Перила и ограждения для наружных металлических лестниц

Нельзя забывать про такие важные элементы как перила и ограждения для наружных металлических лестниц. Именно они обеспечивают безопасность эксплуатации изделия и создают оригинальный внешний вид.

Как правило, на лестницы устанавливают поручни из дерева или ПВХ. Но бывают случаи, когда оставляют голый металл, например, на кованых изделиях. Промежутки в перилах заполняются стойками или щитами.

После установки наружной лестницы, обязательно отшлифуйте все неровности и сварные швы при помощи наждачного круга (болгарки). Покройте изделие грунтом или краской. Это поможет сохранить хорошее состояние металла.

Какой нужен фундамент

Если крыльцо планируется легким — деревянным или металлическим — фундамент, чаще всего, делают свайный или столбчатый. Конкретно выбирают исходя из геологических условий. На хорошо дренирующих грунтах с низким уровнем грунтовых вод достаточно столбчатого фундамента, при склонности к пучению нужен уже свайный, возможно ТИСЭ.

Для тяжелого крыльца — из кирпича или монолитного бетона — делают ленточный фундамент или монолитную плиту. Тип основания чаще всего аналогичен тому, на котором построен дом.

Виды фундаментов под крыльцо

Затем вам надо решить, будете ли вы связывать фундамент крыльца с фундаментом дома или нет. Решения принимают исходя из планируемой массы пристройки и типа грунтов. И у того, и у другого варианта есть недостатки. Если связи не будет, в месте стыка крыльца и дома часто образуются трещины, из-за морозного пучения крыльцо может перекосить. С такой проблемой часто сталкиваются владельцы дачных участков — в основном крыльцо к дачам делают деревянным и несвязным. После того как земля оттает, оно может само «сесть» на место, а может потребовать каких-то дополнительных мер.

При устройстве связей тоже возможно образование трещин, но уже не только на стыке, а еще и в «теле» пристройки. Это происходит, если устроенные армированные связи не могут компенсировать неравномерную нагрузку, создаваемую домом и пристройкой. Поэтому связанный фундамент для крыльца делают, если пристраивается оно к тяжелому дому и само — тяжелое и массивное, сделанное из армированного бетона. Вторая сложность при таком решении — сделать связь качественной. Для этого используют ребристую арматуру диаметром 12-16 мм, под которую с заданным диаметром сверлят в фундаменте отверстия. В них забивают арматуру и на ее основе вяжут каркас для крыльца.

Строительные нормы

При строительных работах любая конструкция должна отвечать определенным нормам.

То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.

А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.

Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.

Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.

Разновидности и варианты оформления

Самые популярные виды лестниц из металла рассмотрим далее. Отметим сразу, что каркас может быть открытым и закрытым. Закрытый обрабатывать после сборки не нужно, а открытый требует шлифовки и зачистки. А теперь о разновидностях.

Прямая лестница с косоурами из металла

В данном случае на косоур устанавливают ступени и составные части ограждения.

Сколько будет косоуров, зависит от ширины лестничного марша, а также уровня нагрузки на него. Косоур может быть один, как на примере ниже, или несколько.

У конструкции такого типа есть несколько важных преимуществ:

• легкость;
• визуально не загромождает пространство;
• повышенная прочность (можно использовать на промышленных объектах);
• при необходимости можно использовать любой декор для оформления.

Лестницы наклонные на тетивах

Это конструкция, в которой ступени опираются на балки, размещенные по бокам марша.

• множество вариантов для выполнения;
• прочность;
• металлическую основу можно использовать, чтобы изготовить винтовые и прямые лестницы.

Лестница с парящими ступенями – консольная

Прежде всего, она упрощает пространство. Ступени, которые застыли в воздухе, отлично подходят к домам, оформляемым в стилистике минимализма.

Комбинированный вариант

Сочетающий в себе консоли + косоурный каркас. Ступени «воздушные», но одновременно с этим имеют надежное основание в виде металлического косоура, который установлен вдоль стены.

Винтовые металлические лестницы

В данном случае ступени размещаются по спирали, вокруг центрального столба. Такие лестницы обладают высокой надежностью, а изготовлены они могут быть из профильной трубы. Даже если их производство осуществлялось по типовому проекту, внешний вид будет в итоге совершенно разный за счет окраски и другого декора.

Используются лестницы такого типа чаще в помещениях небольшого размера, стоимость является относительно невысокой.

Модульные конструкции

Вписываются в любой интерьер от модерна до классического. Элементы лестницы универсальны, стили разнообразны. Такую лестницу можно собрать самому, это займет всего несколько часов.

Маршевые лестницы

Лестницы маршевые – это самые простые подобные изделия в проектировании. Ее легко разместить в помещении любого размера. Считается самой безопасной конструкцией.

Металлические лестницы со ступенями из стекла

Работа с данной конструкцией усложняется из-за наличия большого количества стеклянных элементов. Стекло используется только самое прочное, полностью отвечающее всем требованиям безопасности.

Двухмаршевые лестницы с площадкой

Данный тип выделяется отдельно, так как имеет серьезное преимущество перед другими конструкциями: промежуточную площадку между пролетами.

Кроме того, есть следующие положительные качества:

• ее легко проектировать;
• не нужно больших затрат труда в процессе изготовления;
• существенная экономия на строительных материалах;
• высокая степень комфорта;
• безопасность в эксплуатации;
• презентабельный внешний вид.

В процессе строительства двухмаршевых лестниц лучше совместить несколько материалов, чтобы оптимизировать стоимость и разработать удачное стилевое решение. Например: каркас будет металлическим, а элементы декора деревянными либо сделать облицовку камнем.

Практически все виды лестниц, о которых мы говорили выше, могут быть сборными. Их плюс состоит в том, что собрать их можно, даже если в доме уже выполнена чистовая отделка стен и устелены полы.

Если вы далеки от профессионализма в изготовлении лестниц, можете выбрать уже готовую. Они современные, легкие и отлично вписываются в интерьер любого частного дома.

Оформление лестницы во многом зависит от площади помещения, в котором она будет расположена. Она должна дополнять общую картину, а не выпадать из нее.

В классических интерьерах лучше размещать дорогостоящие лестницы с отделкой из натурального дерева или роскошную ковку по металлу.

А вот в случае с минимализмом лишние детали ни к чему, можно выполнить лестничную конструкцию из оргстекла.

Внимание стоит уделить не только самой лестнице, но и пространству под ней. Если есть возможность, там можно обустроить место для чтения и отдыха

Установка ступеней и перил

Ступеньки можно монтировать сразу на косоуры. Также можно использовать дополнительные детали из дерева – кобылки. Крепить ступени можно гвоздями или шурупами.

Рекомендуется использовать кобылки треугольной формы для повышения прочности конструкции. Они монтируются посредством шкантов, поэтому заранее нужно сделать соответствующие пазы. Для монтажа кобылок в косоурах нужно предусмотреть пазы необходимой формы. Крепить детали нужно клеем и шурупами.

После монтажа ступенек можно переходить к креплению перильной балясины. Смонтированную конструкцию желательно покрыть защитным лакокрасочным материалом. Это защитит изделие от негативного воздействия влаги и вредителей.

Рекомендации

Компактная и уютная винтовая лестница – это вовсе не реклама с обложки журнала или фантазия дорогостоящего дизайнера. Специалисты хранят несколько действенных секретов, помогающих воплотить все это в жизнь с минимальными материальными затратами. Единственное, что потребуется в максимальной степени, это желание, старание и скрупулезное выполнение инструкций. А чтобы легче было справить с этой задачей самостоятельно, перечитайте главные рекомендации к этому процессу.

Длина одного витка лестницы должна составлять не менее двух метров, чтобы она была комфортна для передвижения по ней человека любого роста.
При финальной обработке деревянных конструкций, особое внимание уделите процессу окрашивания. Если же естественный рисунок материала вас более чем устраивает, тогда можно обойтись двух- или трехслойным покрытием яхтенным или паркетным лаком.

Прежде чем приступить к окрашиванию или лакированию поверхности, обязательно очистите ее от строительного мусора, пыли и прочих видов загрязнения

Тогда у вас получится долговечное качественное покрытие.
Обращайте внимание на угол наклона ступеней. В идеале они должны быть параллельны полу, чтобы не возникало риска соскальзывания ног и травматизма.
Материалы для изготовления лестницы должны быть качественными, прочными и долговечными

При подборе пристально присмотритесь ко всем составляющим и комплектующим.

• Пожарная безопасность – превыше всего. Все материалы должны иметь жаростойкую пропитку и обработку.
• Влага также плохой спутник для винтовых лестниц различных материалов. Поэтому следует сразу уточнить вопрос на этапе выбора, обработана ли конструкция специальным влагостойким покрытием.

• Крепежные инструменты все должны находиться на своих местах и быть надежно вкрученными, вбитыми, зафиксированными. Плоскость ступеней должна быть идеально гладкой без каких-либо неприятных торчащих дополнений.
• В процессе разметки и создания чертежей будущей конструкции, обязательно делайте все измерения по несколько раз, перепроверяйте себя. Неверно указанные размеры могут привести к некомфортной эксплуатации: перекосу, скрипу, быстрому износу составляющих.

• В случае возникновения необходимости в замене ступени, крепежного элемента, перил, балясины и прочего сделайте это незамедлительно. В противном случае может пострадать как вся конструкция в целом, так и сам человек, взбирающийся или спускающийся по ней.
• Постоянно осуществляйте уход за своей винтовой лестницей: вовремя очищайте, подкрашивайте, ремонтируйте при необходимости.

Что ещё нужно учесть: рекомендации профессионалов

Тем, кто решил заняться созданием лестничной конструкции впервые, специалисты рекомендуют выбрать маршевые лестницы (поворотные или прямые). Подобные типы лестниц проще как в расчетах, так и в изготовлении. Более сложные конструкции, в особенности асимметричные, не стоит делать новичкам, так как, возможно, придется вызывать профессионалов, чтобы их переделать.

К тому же профессионалы советуют следующее:

для создания косоуров использовать лекала;
конструкции на тетиве лучше стянуть металлическими стержнями – для придания прочности;
очень важно провести завершающую обработку деревянных конструкций (после монтажа все детали зачистить наждачной бумагой, пропылесосить) и только потом покрывать лаком.

Разновидности каркасов из профильной трубы

Нельзя оставить без внимания и тот вопрос, какими могут быть каркасы под лестничные марши, изготовленные из профильной трубы. Материал, вроде бы, везде один и тот же, но принципы строения конструкции — имеют существенные различия.

Цены на ступени для лестницы

Самым экономным вариантом использования профильной трубы в изготовлении лестниц является каркас на центральном косоуре. Такой вариант может быть изготовлен в двух вариантах — это ломаный косоур, повторяющий форму ступеней, или прямой, изготовленный из цельной по всей длине марша профильной трубы.

Лестница с центральным косоуром ломаного типа

Ломаный косоур более сложен в изготовлении, так как собирается из отдельных отрезков трубы, обрезанных под правильным углом, которые соединяются между собой в общую деталь с помощью сварки. Затем, на каждой из горизонтальных поверхностей косоура приваривается так называемая «подошва» (монтажная площадка), изготовленная из листового металла толщиной в 3÷4 мм. На этой «подошве» будут закреплены доски проступей. Для их фиксации в металлических пластинах заранее просверливаются четыре — шесть отверстий. Через них в древесину будут вкручены саморезы. Для этой конструкции вполне может подойти профильная труба с размером в сечении 80×60 мм.

Эскиз маршевой лестницы с центральным прямым косоуром из профильной трубы

Второй вариант центрального косоура изготавливают из одной трубы, обычно с размером в сечении 100×50 мм, которая срезается только по торцам, под определенным углом. Затем, к торцевым частям трубы, формирующей пролет, привариваются пластины или же своеобразные ножки, с помощью которых косоур будет закреплен к перекрытию и к полу.

А так может «вживую» выглядеть лестница с центральным прямым косоуром

На трубе-косоуре производится разметка, по которой будут приварены подставки под установку поступей. Подставки состоят из ножки, также из отрезка профильной трубы, со срезанными под нужным углом (в зависимости от крутизны лестничного марша) торцами, на которую привариваются «подошвы» с отверстиями для фиксации на них досок проступей.

Маршевая лестница с двумя прямыми косоурами и каркасной конструкцией ступеней

Для массивных лестниц обычно выбирается более надежный вариант металлических конструкций, состоящий из прямых косоуров, на которые навариваются каркасы для ступеней. Для их основы используется труба 80×60 или 100×50 мм, а для изготовления каркаса под ступени — профиль 25×25 мм или даже уголок с полками того же размер, что дает определённую экономию в затратах на металл. В нижней и верхней части каркаса сваркой фиксируются подставки, вырезанные из металлического листа.

На этой иллюстрации хорошо продемонстрирован принцип монтажа подобного лестничного каркаса

Более сложный вариант лестницы из профильной трубы — это ломаная конструкция, состоящая из двух косоуров, в некоторых случаях скрепляемых между собой перемычками.

Эскиз лестницы с двумя ломанными косоурами

Как изготавливаются и собираются каркасные конструкции такого типа подробно будет рассмотрено в представленной ниже таблице-инструкции.

Изготовление

Рекомендуется потренироваться перед тем, как начинать работы, набить руку, привыкнуть к аппарату: все эти действия стоит проводить на сторонних предметах. После того как вы освоили основные приёмы выполнения сварки, лишь только тогда стоит приступать к чистовой работе.

Следует соблюдать в работе определенную последовательность:

• заготовки нарезать по размеру;
• изготовление узлов для крепления ступеней (кобылок);
• следует сварить уголки;
• произвести монтаж косоуров;
• ступеньки и ограждение следует приварить;
• зачистка, шлифовка;
• грунтовка и покраска.

Первым делом из уголков изготавливаем узлы для крепления ступеней (кобылки). Чтобы не испортить лестницу, следует исключить перекосы. Кобылки должны быть идентичными и относительно друг друга изготовленными зеркально. Из стального уголка изготавливаем кобылки, для начала выборки стоит вырезать, после следует между собою состыковать уголки.

В результате должны у вас выйти Г-образные сварные узлы полками вглубь и книзу. Полки вглубь и кверху кобылки свариваются для ступенек из бетона, а также декорирования керамогранитом или керамической плиткой. Для этой конструкции потребуется 14 пар этих узлов – во всякой паре одна опора будет правой, а каждая вторая – левой. Привариваем крепления ступени и поперечину между каждой парой уголков. Поперечину тоже изготовляем из уголка.

По ребру профильной квадратной трубы производим разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с прикрепленными кобылками второй, и точно переносим разметку. Так мы приобретаем правильную геометрию всех частей. У нас ширина составляет 900 миллиметров, и двух косоуров нам полностью хватит. Привариваем кобылки ко второму косоуру. Контролируем их по уровню. Потом привариваем косоуры нижним концом к основной платформе.

В жилищах с бетонированным основанием основная платформа может быть поставлена в бетоне. Верхний конец укрепляем к опорной стойке, которая зафиксирована к перекрытию между этажами металлическими анкерами. Еще раз контролируем кобылки по уровню.

Крайний этап – приваривание ступеней к кобылкам. Можно еще зафиксировать их болтами, в данном случае нужно заделывать их деревом. Еще одна разновидность – установить деревянные ступеньки прямо на кобылки с помощью винтообразных соединений.

Верхняя ступень ставится на наименьшей дистанции от стены. Нужно, чтобы между стеной и ступенькой был проложен лист бумаги – впереди облицовочные работы. Ограждение приваривается около металлической лестницы так, чтобы не убавлять ее ширину.

Все составляющие конструкции в участках сварки шлифуются (швы, зазубрины), позже сметаются железной щеткой частички металла, металлическая лестница грунтуется: применяем грунтовку по металлу, затем она окрашивается в избранный цвет. Деревянные ступеньки ставятся после того, как краска подсохнет.

Украшение металлической лестницы на следующий этаж, включая обшивку ступенек деревом, уместно проводить на этапе чистовых облицовочных работ в жилье.

При мнимой несложности, работа по постройке межэтажной конструкции из металла призывает к внимательности и аккуратности. Качественно произведенные сварочные работы обеспечивают долгий срок эксплуатации конструкции.

Возведя крепкий и капитальный каркас, вы со временем можете украшать его деревом, керамической плиткой, компонентами ограждения из нержавеющей стали и другими облицовочными материалами по собственному вкусу. И конструкция, которая на этапе строительства гляделась слишком большой и непрезентабельной, получит превосходный наружный вид.

Основной довод в выгоду строительства металлической лестницы на второй этаж собственными руками – экономия значительных средств, которые понадобятся вам для выполнения остальных работ в доме.

О том, как правильно установить металлическую лестницу своими руками, смотрите в видео ниже.

Создание проекта

Специальные программы переменяют фирмы, с помощью них выполняется 3D конструкция. В такой модели легко поменять размеры некоторых отдельных элементов. После того как вариант утвердили, рабочий чертеж и спецификацию лестницы изготавливает программа.

Без помощи программы мы должны сделать подсчеты. Рассмотрим простой вариант конструкции – одномаршевая прямая лестница. Обычные требования к высоте ступеней и глубине мы знаем. Лучший угол наклона равен 30 – 45 градусов. Замеры выполняем между двумя точками: с начала до конца лестницы на уровне пола (обозначим а) и высоту между этажами (b), тогда длина ровна (d). Надо определить длину лестницы.

С помощью уравнения: (а) в квадрате + (b) в квадрате = (d) в квадрате – вычисляется наша длина. Нужное количество ступеней вычисляем по этой формуле, в результате высота ступени составит 179 мм или 167 мм. Свесом считается часть верхней ступени, что нависает над нижней. Оптимальный размер свеса составляет 3-5 см. Размер ступеней будет увеличен еще на ширину так называемого свеса. У нас получаются основные параметры, которые необходимы нам для определения количества материалов. Для двух косоуров нам потребуется профильная труба. Из уголков, которые для надежности укрепляем арматурой, опоры для ступеней (кобылки) сварим. Эти ступени и подступени делаем из 4-мм железа и потом обшиваем деревом.

Прежде всего вами должна быть подготовлена модульная схема работы. Необходимо рассчитать количество материала, которое вам потребуется. Такая пошаговая инструкция, созданная на основе рекомендаций специалистов, поможет вам выполнить работу не только качественно, но и быстро.

Проектируем и рассчитываем нагрузку

Возможно ли спроектировать лестничную конструкцию самостоятельно? Конечно, для этого достаточно знать школьный курс геометрии. Кроме того, существуют специальные компьютерные программы и онлайн калькуляторы.

Для расчета лестницы важно учесть особенности планировки дачного домика и размеры помещений в нем. От этого будет зависеть месторасположение и вид будущей конструкции

В свою очередь, нужно помнить, что для комфортной и безопасной лестницы важно обеспечить достаточный проем на верхнем этаже. Важно также соблюсти все технические нормы и учесть основные параметры для элементов: длина, ширина, угол наклона, глубина и высота ступеней.

Расчеты лестничной конструкции должны включать следующие пункты: крутизна, размер ступеней, их количество, ширина марша. Рассмотрим каждый из них подробнее.

• Крутизна (угол наклона). Наилучшим можно считать наклон в интервале от 25 до 37 градусов – это и удобно, и безопасно. Однако лестница с таким наклоном может занять достаточно много места, поэтому в небольших дачных домах чаще используют более крутые лестницы с уклоном в 40–45 градусов.
• Размер ступеней и их количество. В каждом марше количество ступеней должно быть не меньше 3 и не больше 18 – для комфортного передвижения лучше установить нечетное количество ступеней. Оптимальные параметры ступени лежат в следующих диапазонах: ширина 27–28 см, подступенок 17–18 см, свес носика ступени – не более 4 см. Все ступени должны быть одинаковыми по высоте и ширине, в противном случае передвигаться по лестнице будет неудобно.

Для лестниц с поворотом 90–180 градусов есть отдельные нюансы расчетов:

• длину площадки между маршами не стоит делать меньше 140 см, ширина должна быть равна ширине марша;
• лестница на забежных ступенях с поворотом в 90 градусов должна содержать не менее трех таких ступеней;
• оптимальные параметры забежных ступеней: ширина с большей стороны должна быть не менее 40 см, в середине – не менее 20 см, в узком месте – не менее 14 см.

Особенности расчетов для винтовых конструкций:

• ступени выполняются в форме трапеции с основаниями не меньше 20 см (для меньшего) и 40 см (для большего);
• для комфортного передвижения высоту ступеней лучше сделать меньше, чем для прямых лестниц;
• интервал между каждым витком должен быть не меньше двукратного значения диаметра.

Когда проделаны все основные расчеты с параметрами лестницы, можно приступить к проектированию и расчетам ограждений. Для этого требуется определиться с:

• высотой ограждений (или балясин);
• длиной и шириной поручней и перил;
• высотой опорных тумб (крайних балясин).

Оптимальные показатели для ограждений:

• для удобных поручней и перил ширина составляет около 10 см;
• высота безопасных ограждений должна быть 90 см;
• для расчета высот опорных тумб нужно учитывать способ их монтажа: если они устанавливаются на ступени, то высота будет идентична всем остальным балясинам, а если их необходимо монтировать в пол, то к расчетам нужно прибавлять интервал от пола до первой ступени;
• длина поручней и перил будет соответствовать длине лестничного марша.

Особенности установки металлической лестницы на улице

Любая конструкция, будь это уличная лестница на второй этаж в городском гипермаркете или лестница на улице в частном доме, требует соблюдения определенных мер, правил, изложенных в нормативных документах (СНиП и ГОСТ). В полной мере это распространяется и на установку пандусов для инвалидов, монтаж пожарной лестницы наружной. Начинается работа с создания проекта: в нем определяется место установки лестницы, причем учитываются регламентируемые параметры ширины марша, ступеней, размеры пандусов для инвалидов, определяется материал, и обязательно содержится расчетная часть.

Кроме того, проектируемая конструкция должна подходить зданию по:

Например, специальные незадымляемые лестничные марши по характеристикам существенно отличаются от бетонной лестнички для бассейна с деревянными ступенями или больцевой наружной. Другой аспект проблемы касается того, что проектировщику иногда бывает очень трудно совмещать дизайнерскую задумку и трезвый расчет, создавая решения красивые и функциональные одновременно.

Требуется учесть способы крепления наружных лестниц для крыльца к постройке, их составляющих между собой. Немаловажным является создание устойчивого основания, если конструкцией предусмотрено опирание наружного металлического лестничного марша для входа на второй этаж не только на элементы здания, но и на грунт. Для этого сооружаются внешние железные опоры, которые, в свою очередь, покоятся на отдельном, независимом от основания дома, фундаменте.

Важно! Работа над созданием лестничного пролета, соединяющего второй и цокольный этаж, металлической уличной лестничной конструкции для эвакуации немыслима без проекта: это обязательное условие, выполнение которого не обсуждается. Чаще всего специализированная компания, практикующаяся на разработке наружных, внутренних лестничных маршей для дачных построек и загородных домов, имеет под рукой несколько типовых проектов

В них учтены требования нормативных документов, которые важно соблюдать (основные размеры, сочетание пропорций), материал и назначение, а также безопасность эксплуатации изделия

Чаще всего специализированная компания, практикующаяся на разработке наружных, внутренних лестничных маршей для дачных построек и загородных домов, имеет под рукой несколько типовых проектов

В них учтены требования нормативных документов, которые важно соблюдать (основные размеры, сочетание пропорций), материал и назначение, а также безопасность эксплуатации изделия

Нужно учесть, что можно изготовить, реализовать на практике, а что останется на стадии проекта. Необходимо также предусмотреть специальное покрытие ступеней – износоустойчивое, обеспечивающее надежное сцепление в любое время года и, по возможности, эстетичное. Например, металлические основания ступеней и каменные накладки.

А, вообще, следует использовать материалы общедоступные, позволяющие сделать наружный металлический лестничный переход недорогим и удобным в эксплуатации. И наружная лесенка для крыльца должна укладываться в общий стиль, не звучать дисгармоничной нотой в общем ансамбле. Вот как много всего нужно учесть, когда проектируется лестничная конструкция.

Кроме указанных, особенности установки металлического лестничного марша включают надежное крепление элементов между собой, к площадкам и несущим конструкциям здания. Можно пристроить изделие к стене – получится больцевая схема, если «закрутить» вокруг центральной опоры – винтовая. Но и в том, и другом случае учитывается расстояние от одной площадки до другой в маршевом пролете, высота и шаг ступеней.

Сварные швы должны быть достаточно прочными, выполненными со скрупулезным соблюдением технологии – от этого зависит устойчивость каркаса и его элементов в целом, безопасность людей.

Необходимо установить строгую очередность монтажа, сборки маршевой лестничной конструкции с площадками, рассчитать вес каждого элемента (особенно если планируется установка без применения механизмов). На финальной стадии металл покрывается антикоррозионным составом – эмалью с требуемыми характеристиками и цветом. В последующем понадобится вести наблюдение за состоянием покрытия, появлением очагов коррозии для своевременной их локализации.

Источник
