- Какую конструкцию имеют отдельно стоящие фундаменты под колонны?
- 4.3.3. Отдельные фундаменты под колонны (ч. 1)
- ТАБЛИЦА 4.22. ВЫСОТА СТУПЕНЕЙ ФУНДАМЕНТОВ, мм
- Модульные размеры фундамента следующие:
- ТАБЛИЦА 4.23. КОЭФФИЦИЕНТ k
- ТАБЛИЦА 4.24. РАЗМЕРЫ ПОДКОЛОННОЙ ЧАСТИ ФУНДАМЕНТОВ
- ТАБЛИЦА 4.25. РАЗМЕРЫ РЯДОВЫХ ФУНДАМЕНТОВ
- ТАБЛИЦА 4.26. РАЗМЕРЫ ФУНДАМЕНТОВ ПОД ТЕМПЕРАТУРНЫЕ ШВЫ
- ТАБЛИЦА 4.27. ТИПЫ И РАЗМЕРЫ ПОДКОЛОННИКОВ
Какую конструкцию имеют отдельно стоящие фундаменты под колонны?
Отдельно стоящие фундаменты (см.рис.Ф.9.12,л,м) устраивают под колонны из монолитного железобетона, включая плитную часть ступенчатой формы и подколонник. Монолитные фундаменты выполняются как одно целое с колоннами. При этом арматура колонн соединяется с арматурой фундамента (рис.Ф.9.19). Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана, а металлических колонн при помощи анкерных болтов.
 |

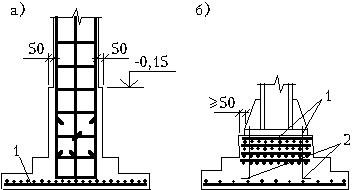

| Рис.Ф.9.19. Соединение колонн с фундаментом: а — монолитное; б — со стальной колонной; 1 — арматура; 2 — анкерные болты |
Высота ступеней принимается кратной 150 мм. Первая ступень должна быть не менее 300 мм. Ширина ступеней определяется из условия продавливания.
В песчаных грунтах под монолитными фундаментами обязательно устраивается монолитная подготовка толщиной 150 мм из бетона марки не ниже М.50. В глинистых грунтах подготовку можно не устраивать, но необходимо увеличить защитный слой бетона до 80 мм.
Отдельные фундаменты могут быть сборными, состоящими из одного или нескольких элементов (см.рис.9.12,м).
Источник
4.3.3. Отдельные фундаменты под колонны (ч. 1)
Основным типом фундаментов, устраиваемых под колонны, являются монолитные железобетонные фундаменты, включающие плитную часть ступенчатой формы и подколонник. Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана (см. рис. 4.1, а), монолитных — соединением арматуры колонн с выпусками из фундамента (рис. 4.8, а), стальных — креплением башмака колонны к анкерным болтам, забетонированным в фундаменте (рис. 4.8, б).
Размеры в плане подошвы ( b, l ), ступеней ( b1, l1 ), подколонника ( luc, buc ) принимаются кратными 300 мм; высота ступеней ( h1, h2 ) — кратной 150 мм; высота фундамента ( hf ) — кратной 300 мм, высота плитной части ( h ) — кратной 150 мм.
ТАБЛИЦА 4.22. ВЫСОТА СТУПЕНЕЙ ФУНДАМЕНТОВ, мм
| Высота плитной части фундамента h , мм | h1 | h2 | h3 |
| 300 | 300 | – | – |
| 450 | 450 | – | – |
| 600 | 300 | 300 | – |
| 750 | 300 | 450 | – |
| 900 | 300 | 300 | 300 |
| 1050 | 300 | 300 | 450 |
| 1200 | 300 | 450 | 450 |
| 1500 | 450 | 450 | 600 |
Модульные размеры фундамента следующие:
| hf | 1500—12000 |
| h | 300, 450, 600, 750, 900, 1050, 1200, 1500, 1800 |
| h1, h2, h3 | 300, 450, 600 |
| b | 1500—6600 |
| l | 1500—8400 |
| b1, b2 | 1500—6000 |
| buc | 900—2400 |
| luc | 900—3600 |
| l1, l2 | 1500—7500 |
Высота ступеней принимается по табл. 4.22 в зависимости от высоты плитной части фундамента [1]. Вынос нижней ступени вычисляется по формуле c1 = kh1 , где k — коэффициент, принимаемый по табл. 4.23.
Форма фундамента и подколонника в плане принимается: при центральной нагрузке — квадратной, размерами b×b и buc×buc ; при внецентренной нагрузке — прямоугольной, размерами b×l и buc×luc , отношение b/l составляет 0,6–0,85.
Габариты фундаментов под типовые колонны прямоугольного сечения, например по сериям КЭ-01-49 и КЭ-01-55, для одноэтажных промышленных зданий принимаются по серии 1.412-1/77. Буквы в марках фундаментов обозначают: Ф — фундамент; А, Б, В и AT, БТ и ВТ — тип подколонников для рядовых фундаментов и под температурные швы (табл. 4.24), а числа характеризуют типоразмер подошвы плитной части фундамента и его типоразмер по высоте.
ТАБЛИЦА 4.23. КОЭФФИЦИЕНТ k
| Давление на грунт, МПа | Значения k при классе бетона | |||||||||||
| В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | |
 |  |  |  | |||||||||
| 0,15 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 0,2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,9 | 3 | 3 |
| 3 | ||||||||||||
| 0,25 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,5 | 2,8 | 3 |
| 2,6 | 3 | |||||||||||
| 0,3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,7 | 3 | 3 | 2,3 | 2,5 | 3 |
| 2,8 | 2,4 | 2,6 | ||||||||||
| 0,35 | 2,8 | 3 | 3 | 2,7 | 3 | 3 | 2,4 | 2,7 | 3 | 2,1 | 2,3 | 2,7 |
| 3 | 2,9 | 2,6 | 2,9 | 2,2 | 2,4 | 2,9 | ||||||
| 0,4 | 2,6 | 2,9 | 3 | 2,5 | 2,8 | 3 | 2,3 | 2,5 | 3 | 2 | 2,1 | 2,5 |
| 2,7 | 3 | 2,7 | 3 | 2,4 | 2,7 | 2,2 | 2,6 | |||||
| 0,45 | 2,4 | 2,7 | 3 | 2,3 | 2,6 | 3 | 2,1 | 2,3 | 2,8 | 1,9 | 2 | 2,3 |
| 2,5 | 2,8 | 2,5 | 2,7 | 2,2 | 2,5 | 3 | 2,1 | 2,5 | ||||
| 0,5 | 2,3 | 2,5 | 3 | 2,2 | 2,4 | 3 | 2 | 2,2 | 2,6 | 1,8 | 1,9 | 2,2 |
| 2,4 | 2,7 | 2,3 | 2,6 | 2,1 | 2,3 | 2,8 | 2 | 2,3 | ||||
| 0,55 | 2,2 | 2,4 | 2,8 | 2,1 | 2,3 | 2,7 | 1,9 | 2,1 | 2,5 | 1,7 | 1,8 | 2,1 |
| 2,3 | 2,5 | 3,8 | 2,2 | 2,4 | 2,9 | 2 | 2,2 | 2,6 | 1,9 | 2,2 | ||
Примечание. Над чертой указано значение без учета крановых и ветровых нагрузок, под чертой — с учетом этих нагрузок.
ТАБЛИЦА 4.24. РАЗМЕРЫ ПОДКОЛОННОЙ ЧАСТИ ФУНДАМЕНТОВ
| Размеры колонн, мм | Рядовой фундамент | Фундамент под температурный шов | Размеры стаканов, мм | Объем стакана, м 3 | |||||||
| lc | bc | тип подколон- ника | размеры, мм | тип подколон- ника | размеры, им | hg | lg | bg | |||
| luc | buc | luc | buc | ||||||||
| 400 | 400 | А | 900 | 300 | AT | 900 | 2100 | 800 900 | 500 | 500 | 0,22 0,25 |
| 500 600 600 | 500 400 600 | Б | 1200 | 1200 | БТ | 1200 | 2100 | 800 900 800 | 600 700 700 | 600 500 600 | 0,31 0,34 0,41 |
| 800 800 | 400 500 | В | 1200 | 1200 | ВТ | 1500 | 2100 | 900 900 | 900 900 | 500 600 | 0,44 0,52 |
По высоте приняты следующие размеры: тип 1 — 1,5 м; тип 2 — 1,8 м; тип 3 — 2,4 м; тип 4 — 3 м; тип 5 — 3,6 м и тип 6 — 4,2 м. В табл. 4.25 и 4.26 приводятся в качестве примера эскизы и размеры рядовых фундаментов и фундаментов под температурные швы. Эти фундаменты могут применяться при расчетном сопротивлении основания 0,15—0,6 МПа.
Все размеры фундаментов приняты кратными 300 мм. Применяется бетон класс В10 и В15. Армирование осуществляется плоскими сварными сетками из арматуры классов A-I, А-II и А-III. Защитный слой бетона принят толщиной 35 мм с одновременным устройством подготовки толщиной 100 мм из бетона В3,5.
ТАБЛИЦА 4.25. РАЗМЕРЫ РЯДОВЫХ ФУНДАМЕНТОВ
| Эскиз | Марка фундамента | Размеры, мм | Объем бетона, м 3 | ||||||
| l | b | l1 | b1 | h1 | h2 | hf | |||
 | ФА6-1 ФА6-2 ФА6-3 ФА6-4 ФА6-5 ФА6-6 | 2400 | 2100 | 1500 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 2,9 3,2 3,6 4,1 4,6 5,1 |
| ФА7-1 ФА7-2 ФА7-3 ФА7-4 ФА7-5 ФА7-6 | 2700 | 2100 | 1800 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,2 3,3 4,0 4,5 4,9 5,4 | |
| ФА8-1 ФА8-2 ФА8-3 ФА8-4 ФА8-5 ФА8-6 | 2700 | 2400 | 1800 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,5 3,7 4,2 4,7 5,2 5,7 | |
| ФА9-1 ФА9-2 ФА9-3 ФА9-4 ФА9-5 ФА9-6 | 3000 | 2400 | 2100 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,8 4,1 4,6 5,0 5,5 6,0 | |
ТАБЛИЦА 4.26. РАЗМЕРЫ ФУНДАМЕНТОВ ПОД ТЕМПЕРАТУРНЫЕ ШВЫ
| Эскиз | Марка фундамента | Размеры, мм | Объем бетона, м 3 | |||||
| b | l | b1 | h1 | h1 | hf | |||
 | ФАТ3-1 ФАТ3-2 ФАТ3-3 ФАТ3-4 ФАТ3-5 ФАТ3-6 | 1800 | 2100 | – | 300 | – | 1500 1800 2400 3000 3600 4200 | 3,4 4,0 5,1 6,2 7,4 8,5 |
 | ФАТ6-1 ФАТ6-2 ФАТ6-3 ФАТ6-4 ФАТ6-5 ФАТ6-6 | 2400 | 2100 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 4,2 4,7 5,9 7,0 8,1 9,3 |
| ФАТ7-1 ФАТ7-2 ФАТ7-3 ФАТ7-4 ФАТ7-5 ФАТ7-6 | 2700 | 2100 | 1800 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 4,5 5,1 6,2 7,4 8,5 9,6 | |
Для опирания фундаментных балок предусмотрена подбетонка (рис. 4.9). Пример конструктивного решения фундамента приведен на рис. 4.10.
Габариты монолитных фундаментов под типовые колонны двухветвевого сечения, в частности для серии КЭ-01-52 одноэтажных промышленных зданий, принимаются по серии 1.412-2/77. Размеры подколонной части таких фундаментов приведены в табл. 4.27. Габариты плитной части имеют типоразмеры от 1 до 18, а также типоразмер 19, при котором размер подошвы составляет 6×5 м. По высоте фундаменты могут быть 1—6-го типа. Остальные параметры такие же, как и в серии 1.412-1/77.
Железобетонные фундаменты под типовые колонны прямоугольного сечения, например по сериям ИИ-04, ИИ-20 и 1.420-6 для многоэтажных производственных зданий, принимаются по серии 1.412-3/79.
ТАБЛИЦА 4.27. ТИПЫ И РАЗМЕРЫ ПОДКОЛОННИКОВ
| Размеры колонн, мм | Рядовой фундамент | Фундамент под температурный шов | Размеры стаканов, мм | Объем стакана, м 3 | |||||||
| lc | bc | тип подколон- ников | размеры, мм | тип подколон- ников | размеры, мм | hg | lg | bg | |||
| luc | buc | luc | buc | ||||||||
| 300 | 300 | А | 900 | 900 | AT | 900 | 2100 | 450 450 | 400 | 400 | 0,08 0,12 |
| 400 | 400 | 650 1050 | 500 | 500 | 0,18 0,29 | ||||||
| 600 | 400 | Б | 1200 | 1200 | БТ | 1200 | 2100 | 650 1050 | 700 | 500 | 0,25 0,40 |
Отличие в маркировке фундаментов по сравнению с другими сериями заключается в том, что после цифры, обозначающей типоразмер подошвы, приводится высота плитной части. Размеры подколонной части фундамента приведены в табл. 4.27. Габариты плитной части включают типоразмеры от 1 до 18 и типоразмер 19 (с размером подошвы 5,4×6 м). по высоте фундаменты могут быть 1—6-го типа. Остальные параметры такие же, как и в серии 1.412-1/77. Монолитные железобетонные фундаменты под железобетонные типовые фахверковые колонны прямоугольного сечения, в частности по шифрам 460-75, 13-74 и 1142-77, принимаются по серии 1.412.1-4. Размеры фундаментов приведены в табл. 4.28. Сопряжение колонны с фундаментом шарнирное. Фундаменты разработаны для давления 0,15- 0,6 МПа. Применяется бетон класса В10. Армирование осуществляется сварными сетками из арматуры классов A-I, А-II и А-III. Пример узла опирания колонны на фундамент дан на рис. 4.11.
Под колонны зданий применяются сборные фундаменты из одного или нескольких элементов. на рис. 4.12 приведены решения сборных фундаментов под колонны каркаса для многоэтажных общественных и производственных зданий из элементов серии 1.020-1. Элементы фундамента типа Ф применяются на естественном основании, типа ФС — для составных фундаментов (табл. 4.29). Толщина защитного слоя бетона нижней рабочей арматуры принимается 35 мм, а остальной арматуры — 30 мм. Глубина заделки колонны в фундамент должна быть не менее величин, приведенных в табл. 4.30.
