Как сделать тёплые водяные полы в бане: обзор конкретного проекта

Здравствуйте, уважаемые друзья!

Когда-то Пётр I сказал: «Тот, кто не хочет менять хорошее на лучшее, потеряет всё». Вы спросите, о чём это я? Просто хочется рассказать об одном интересном моменте. Если у Вас есть возможность сделать тёплые водяные полы — обязательно воспользуйтесь ей.

Недавно один мой друг построил себе баню. Банька получилась небольшая, аккуратная и тёплая. Правда есть ещё маленькие недоделки, но это вопрос времени. Баня тёплая не только потому, что она сделана из профилированного бруса, имеет хорошую и грамотную теплоизоляцию, просто здесь ещё функционирует тёплый водяной пол. Ходить по нему босиком очень приятно.

Отопление водяным тёплым полом весьма эффективно. Сейчас на улице минус 15 градусов, а заходя в парилку, видишь на термометре плюс 25. И температура здесь такая круглые сутки. Дровяная печь топится только по субботам, а от желающих помыться нет отбоя целый день.

Задумка сделать тёплый водяной пол в бане, возникла сразу же после желания построить её. Благо, что неподалёку проходит центральная тепловая линия. Но в этом есть и свой минус: когда пойдёте в теплоснабжающую организацию оформлять документы на подключение и на выдачу тех. условий, Вам выставят тариф на тепло как на нежилое помещение. А он гораздо отличается от обычного не в меньшую сторону. Ну да ладно, теперь о самой проделанной работе.

Из этой статьи вы узнаете:

Подготовительные работы

Как и любая стройка, начало было сделано с фундамента. Сначала сняли небольшой слой почвы и сделали гравийную подсыпку. Фундамент планировался и был сделан монолитный (плитный). По периметру выложили бетонные пасынки, по углам сделали армированную обвязку, внутри отсыпали песком. Песок хорошо разровняли, утрамбовали и на него выложили плиты пенополистирола, стыки между ними запенили монтажной пеной.

Пенополистирол пришлось ещё выложить вертикально по внутреннему периметру фундамента, чтобы отбить мостик холода со стороны стен. Предварительно была сделана система канализации (слив воды), чтобы потом не повредить пластиковые трубы пола. После этого расстелили рулонный фольгированный утеплитель — экофол, который специально предназначен для тёплых полов. Стыки проклеили фольгированным скотчем.

Монтаж трубы для тёплого водяного пола

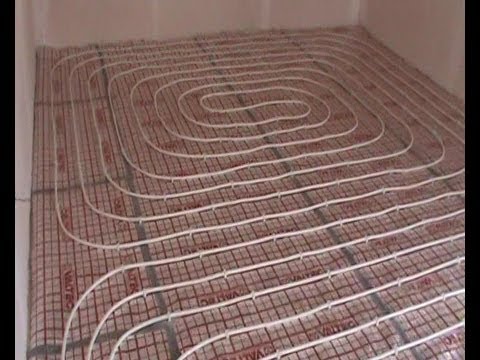

Затем на этот экофол, через прокладки (арматуру) уложили армированную сетку. Сверху была раскидана змейкой и закреплена специальная пластиковая труба из сшитого полиэтилена, которая предназначена для тёплых полов. Для крепежа применяли простые пластиковые хомуты, которые широко применяются в электрике.

После этого заказали миксер (бетономешалку) и привезённые «КАМАЗом» 4 куба бетона были вылиты на подготовленное основание. Надо ещё отметить, что в бетон был добавлен особый пластификатор тёплый пол, чтобы впоследствии исключить его растрескивание. Весь бетон хорошо «протыкали» палками для выхода воздуха и в течении нескольких дней брызгали на него воду. Укрывали картоном от солнца. Так он лучше набирает свою крепость.

Установка коллектора для тёплого водяного пола

Следующий этап монтажа «экзотического» пола начали после того, как поставили сруб под крышу. И заключался он в установке теплового узла. «Для чего он нужен?» — спросите Вы. Здесь всё просто. Если температура в теплоцентрали будет 70-80 градусов, то ходить по такому полу придётся в японских гэта или французских сабо, босиком никак не получится. А этот аппарат выдаёт нужную и комфортную для ног температуру.

Цена на коллектор водяного пола приличная, но оно того стоит: здесь всевозможные защиты, предусмотрен насос и вообще много всяких наворотов. Вам остаётся только выставить нужный температурный режим, одним словом, очень удобно. На летний период можно всё отключить.

Установив этот «умный блок», начали подключение тёплого пола к центральному отоплению. Врезались в систему металлической трубой сечением 32 мм. Все трубы, которые идут по улице утеплили минеральной ватой. Теплопотерь до бани на открытых участках улицы практически нет.

Завершающий этап: тёплый пол под плитку

Грубым ровнителем пола залили небольшую стяжку, выровняв горизонт. На неё уложили напольный керамогранит коллекции «kerama marazzi». Очень качественный материал, рекомендую к применению. В мойке пришлось выложить мозаику, так как необходим уклон для слива воды. Мозаикой тоже понравилось работать, результат получился лучше ожидаемого.

Пришло время подвести итоги. Высказать все «за» и «против» по поводу такого интересного изобретения. Выводы сделаны конкретно из данного проекта.

Достоинства тёплого пола в бане

• Повышенная комфортность для Ваших ног.
• Надёжность и безопасность.
• Экономия электроэнергии.
• В помещении всегда сухо и постоянная температура.
• Возможно применение любого напольного покрытия.
• У Вас уже есть горячая вода для помывки.
• Длительный срок эксплуатации полов (не надо менять как деревянные).

Недостатки водяного пола

• Долгий и кропотливый монтаж.
• Приличные финансовые затраты.
• Повышенный тариф на тепло.

Ну вот наверное, и всё. Результат от проделанной работы оставляет только положительные эмоции и заходя в баню не жалеешь о потраченных силах и финансах (почти четверть от общей стоимости постройки).

Прочитав эту статью, Вы теперь представляете, как сделать тёплые водяные полы в бане. Всегда стремитесь к лучшему, никогда не останавливайтесь на достигнутом. И тёплый водяной пол своими руками не будет казаться Вам не выполнимым проектом.

Цитата мудрости: Сильное воображение порождает событие.

Источник

Теплый фундамент для бани

Фундамент всех сооружений должен быть надежным и теплым. Не исключением является и фундамент бани. Однако у многих владельцев бань сложилось мнение, что утепление основания бани – это лишняя растрата, которую можно легко избежать. Главным доводом этого ошибочного мнения является то, что бани топятся довольно редко (допустим один раз в неделю) и можно пожертвовать дровами, временем, чтобы натопить до требуемой температуры. Но на самом деле суть утепления фундамента бани заключается в сохранении его целостности на протяжении длительного времени. Утеплять фундамент бани своими руками довольно просто, поэтому над данной процедурой стоит задуматься каждому хозяину.

Зачем необходимо утеплять основания бани

Основными причинами утепления фундамента являются следующие:

• если баня протапливается зимой, то на поверхности фундамента с внешней стороны образуется много конденсата. Это связано с высокой разницей температур внутри здания и снаружи. Образование конденсата приводит к развитию процессов гниения и образования плесени, а это в свою очередь снижает срок службы.
• в свою очередь летом, земля под баней прохладная, а внутри сооружения очень жарко. Таким образом, создается серьезный перепад температур, и с внутренней стороны здания начинает собираться влага, которая там будет находиться все теплое время года.
• бани без утеплителя на фундаменте, требуют частого подкладывания дров при топке, так как тепло быстро выветривается.
• промерзание грунта зимой приводит к вспучиванию почвы, а это в свою очередь ведет к деформации фундамента. Утепленный фундамент менее подвержен данным повреждениям.
• также слой утеплителя уменьшает механические повреждения основы строения.

Таким образом, постоянное воздействие влаги и грунта, приводит к медленному, но верному разрушению самой важной части сооружения – фундамента.

Утепление фундамента выполняется со всех сторон при наличии должного количества средств и при доступности сторон фундамента. Однако наиболее часто используется вариант внешнего утепления фундамента. Использование только внутреннего утепления не дает требуемого эффекта, так как фундамент будет промерзать снаружи и постепенно разрушаться. Только внутреннее утепление применяется в тех случаях, когда внешняя сторона основания по каким-либо причинам недоступна.

Материалы для утепления фундаментов

Теплоизоляция фундамента бани будет выполнена правильно, если грамотно рассмотрены следующие вопросы:

• осуществлен подбор утеплительного материала;
• подобран способ теплоизоляции;
• продуманы виды работ, которые предпочтительны для данного вида грунта.

Сегодня выбор материалов для утепления очень широк, однако, есть определенные материалы, которые используются наиболее часто:

• сыпучие смеси. Основным утеплительным материалом этой категории является керамзит. В настоящее время он очень популярен за счет своей экологичности, высоких теплоизоляционных свойств и качества. Как правило, ограничения использования керамзита связаны с его высокой стоимостью.
• утепление фундамента пенопластом. Это самый распространенный теплоизоляционный материал. Огромная популярность материала обусловлена его высокими теплоизоляционными свойствами. Пенопласт существенно снижает теплопотери, позволяет экономить на топливе. Он очень просто монтируется на фундамент, и самое главное, его можно установить своими руками.
• теплоизоляционный материал – пенополиуретан. Наносится при помощи специального оборудования, что существенно ограничивает его использование. В связи с необходимостью использования спецобрудования для нанесения на фундамент, пенополиуретан стоит дорого и своими силами его нанести довольно сложно.
• экструдированный пенополистирол. Этот материал намного легче пенопласта и превосходит его по теплоизоляционным свойствам. Кроме этого пенополистирол более прочный, нежели пенопласт.

Таким образом, самым лучшим материалом для утепления фундамента бани является пенополистирол: устанавливается просто, сам прочный, имеет высокие теплоизоляционные свойства, долговечный. Вторым материалом после пенополистирола является пенопласт.

Как вычислить толщину слоя утеплителя

Чтобы определить оптимальную толщину теплоизоляционного материала необходимо знать коэффициент сопротивления теплопередаче, который требуется для данной конструкции. Основные требования к теплосопротивлению зданий определяет СНиП II-3-79 (разработан в 1979 г. и дополнен в 1995 г.).

Формула расчета толщины утеплителя:
ТУ = (Т — ШФ/КТФ)* КТУ,
где ТУ — Толщина Утеплителя, Т — Теплосопротивление, ШФ – Ширина Фундамента, КТФ – Коэффициент теплопроводности Фундамента, КТУ – Коэффициент теплопроводности Утеплителя

Пример 1: Строим фундамент с утеплением керамзитом для дома 6×8 м, глубина промерзания — 1,4 м. Фундамент — ЖБ лента шириной 0,4 м. Коэф. теплопроводности железобетона — 1,69 Вт/мС, керамзита — 0,18 Вт/мС. Теплосопротивление для Московской области — 3,2 м2С/Вт.

Считаем: ТУ = (3,2 – 0,4/1,69)*0,18 = 0,53 м. Округляем в большую сторону и получаем толщину утеплителя в 0,6 метра.
Площадь траншеи для керамзита = (6*0,6 + 8*0,6 + 1,2*0,6) × 2 = 18,24 м2. Итого, с учетом глубины промерзания требуется 18,24 × 1,4 = 25,5 м3 керамзита.

Пример 2: Строим фундамент с утеплением пенополистиролом (или пеноплексом) для дома 6×8 м, глубина промерзания — 1,4 м. Фундамент — ЖБ лента шириной 0,4 м. Коэф. теплопроводности железобетона — 1,69 Вт/мС, пенополистирола (указан в техдокументации материала) — 0,032 Вт/мС. Теплосопротивление для Омской области — 3,8 м2С/Вт.

Считаем: ТУ = (3,8 – 0,4/1,69)*0,032 = 0,114 м. Округляем в большую сторону и получаем толщину утеплителя в 120 мм. Т.е. можно использовать панели по 60 мм в два слоя с перекрытием.

Утепление фундамента с использованием земли или керамзита

Теплый фундамент для бани можно сделать при помощи обычного грунта и керамзита. Как правило, для утепления фундамента керамзитом потребуется траншея около 0,5 метра. Таким образом, можно рассчитать требуемый объем утеплителя: длина всего фундамента, умноженная на ширину 0,5 метра и умноженная на глубину фундамента. Стоимость одного кубического метра керамзита составляет 1,5 тысячи рублей.

Чтобы теплоизоляционный керамзитный слой фундамента бани работал, как положено, необходимо сделать дренажную прослойку.

Дренаж не понадобится, если баня находится на возвышенности и грунтовые воды не поднимаются выше, чем 1 метр от поверхности почвы.

Делается дренажная прослойка так:

• выкапываем траншею глубже фундамента на расстоянии метра от него. Край траншеи должен выходить в какое-то углубление или канаву;
• в траншею закладываем геотекстиль. Укладку проводим с нахлестом на края траншеи;
• на ткань насыпается щебень;
• наверх щебня укладываем перфорированную трубу. Выводим ее край в углубление или канаву;
• наверх трубы насыпаем щебень;
• далее насыпаем землю и утрамбовываем ее.

Перед непосредственной засыпкой керамзита предстоит сделать гидроизоляцию:

• около самого фундамента прокапывается траншея до песка;
• фундамент вычищается от грунта;
• грунтуем бетонное основание;
• после высыхания грунтовки, обрабатываем бетон битумной мастикой.

После этого, можно приступать к керамзитовому утеплению, и делается это так:

• в траншею, выкопанную около фундамента, засыпается песок (15 см);
• две стенки траншеи (фундамент и земля) обкладываются полиэтиленовой пленкой;
• теперь все свободное пространство ямы засыпается утеплителем (керамзитом);
• наверх керамзита укладывается рубероид;
• поверх делаем армированную отмостку;

Цоколь утепляется также керамзитом. Возводится параллельно с фундаментом стенка в полкирпича. В созданное пространство засыпается утеплитель. Сверху и снизу теплоизоляционного слоя делается гидроизоляция.

Вот так своими руками выполняется утепление фундамента бани с помощью керамзита. Можно видеть, что процедуры утепления несложные, однако земляных работ более чем предостаточно.

Утепление фундаментов пенопластом

Как уже указано выше, пенопласт является отличным материалом для теплоизоляции фундаментов сооружений, и в частности, бань. Это объясняется тем, что он совершенно не боится влаги. Однако сам по себе он не прочный, и поэтому для предохранения его от механических деформаций и повреждений, делается защитный кожух. Его можно изготовить из древесины или из кирпича.

Если баня построена на глинистой почве, то пенопласт отличный вариант для утепления ее основания. Это связано с тем, что при паводках пенопласт предотвратит проникновение воды к фундаменту. Однако, если подземные воды поднимаются очень высоко, то пенопласт вряд ли будет работать, так как вода будет проникать под сам слой теплоизолятора.

Как правило, в большинстве регионов страны, используется пенопласт толщиной в 5 см. Для утепления углов бани применяется материал 10 см в толщину.

Перед тем как начать монтаж пенопласта на фундамент, необходимо прокопать грунт вдоль фундамента на глубину промерзания почвы. После этого основание очищается и грунтуется. В качестве грунтовки подойдет разбавленный дизельным топливом битум. Такая смесь высохнет примерно за час. Если есть возможность, то на грунтованную поверхность наносится слой гидроизолирующего материала. После этого можно начинать монтаж самого пенопласта.

Самые первые плиты утеплителя (нижние) должны монтироваться на твердое основание. В качестве основания может послужить бетонное опора или гравийная подсыпка. Приклеить плиты пенопласта можно с помощью мастики или клея. По площади плиты наносится несколько точек клея. Швы между отдельными листами теплоизоляционного материала проклеиваются полностью. Стоит отметить, что лучше всего покупать пенопластовые плиты оснащенные замком. Использование таких листов и тщательное проклеевание позволит создать герметичный теплоизоляционный слой. Чтобы еще лучше сохранить тепло в здании, плиты монтируются в два слоя. При этом второй слой перекрывает швы первого слоя.

После окончания монтажа теплоизоляционного материала, приступаем к нанесению слоя битума или резины. Закрыть весь слой утеплителя можно кирпичной кладкой в полкирпича или досками. Также можно использовать для защиты пенопласта и геотекстиль. Далее делается отмостка.

Таким образом, выполняется утепление фундамента бани при помощи пенопластовых листов. Дело это достаточно хлопотное, но вполне осуществимое своими руками. Однако все хлопоты с лихвой отобьются при сохранении тепла в бане.

Утепляем основание пенополиэстиролом

Экструдированный пенополистирол в качестве утеплителя фундамента используется наиболее часто. Это обусловлено его высокими теплоизоляционными свойствами и прочностными характеристиками.

Работы по созданию теплоизоляционного слоя на фундаменте бани из пенополистирола выполняется таким же образом, как из пенопласта. Плиты пенополистирла имеют аналогичную толщину и могут также иметь замок. Монтируются они на клей, и швы промазываются по всей длине.

Утепление фундамента бани изнутри

Как утеплить фундамент бани изнутри? Такой вопрос можно услышать даже чаще, чем про утепление снаружи. Для теплоизоляционного слоя внутренних стен бани подойдет пенополистрирол, минеральная вата или камышовые плиты. Например, 10 см камышового утеплителя создают теплоизоляцию равную 50 см кирпича.

После слоя теплоизоляционного материала монтируются деревянные плиты или ДСП.

Если баня расположена в более теплых регионах страны, то в качестве теплоизоляционного материала можно использовать гипс и опилки. Эти ингредиенты смешиваются (10:1) и засыпаются между обшивками внутренних стен бани. Толщина такого слоя должна составлять не менее 20 см.

Если теплоизоляция выполнена из пенополистирола, минеральной ваты или камышовых плит, то на их поверхность необходимо уложить фольгированный утеплитель. А уже после этого выполняется подшивка досками или древесными плитами.

Вот таким образом, делается утепление фундамента бани. Теплоизоляция внутри выполняется значительно легче, чем снаружи, но тоже имеет свои нюансы. Однако без внешнего утепления основания не удастся добиться хорошего сохранения тепла внутри помещения. Кроме этого внешнее утепление увеличит срок службы фундамента. По большому счету все работы по утеплению не требуют особых знаний и вполне выполнимы своими руками.
