Фундамент глубокого заложения

Для сотрудничества с фирмой позвоните нам ко контактным номерам, или заполните расположенную ниже форму «Отправить заявку». На странице приведена информация о фундаментах глубокого заложения. Мы рассмотрим разновидности таких оснований, узнаем сферу их использования и технологию обустройства.

Когда необходим фундамент глубокого заложения

Фундамент глубокого заложения (ФГЗ) представляет собой конструкцию, опорная подошва которой размещена ниже границы промерзания земли. Средняя глубина закладки ленточных и плитных фундаментов- 2 м, при монтаже свайных оснований она может доходить до 15 и больше метров.

Фундаменты глубокого заложения предназначены для строительства зданий любой этажности, в зависимости от грунтовых условий на таких оснований возводятся как 1-3 этажные постройки из кирпича и дерева, так и многоэтажные сооружения.

Необходимость в использовании данных фундаментов возникает при строительстве зданий на пучинистых грунтах. Пучение — это выталкивающая нагрузка, которую почва оказывает на расположенную в ней конструкцию. Причиной пучения является сезонное замерзания грунтовых вод, которые при кристаллизации расширяются, вследствие чего грунт увеличивает свой объем и давит на основание.

Существует два вида сил пучения — вертикальные и касательные. Последние воздействуют на стенки фундамента, в результате трения с горизонтальными поверхностями расширяющейся почвы. Вертикальные воздействия работают на подошву основания снизу-вверх, давление от таких нагрузок, в сравнении с касательными, значительно больше.

В отличие от ФГЗ ленточного и плитного типа, свайные фундаменты применяются для возведения домов в слабых грунтах. Поверхностный пласт почвы любого строительного участка представлен низкоплотным, сжимаемым слоем грунта, при передаче на него нагрузок от массы здания может произойти осадка сооружения.

Сваи, которые опускаются в почву на глубину 6-15 метров, переносят вес сооружения на несжимаемый пласт глубинного грунта, грузонесущих качеств которого достаточно для строительства тяжелых капитальных сооружений из бетона или кирпича.

Виды фундаментов глубокого заложения

Фундаменты глубокой закладки классифицируются основания ленточного, плитного и свайного типа. Рассмотрим их подробнее.

Ленточный фундамент

Ленточный ФГЗ представляет собой монолитную конструкцию из железобетона, повторяющую контуры внешних и внутренних стен сооружения. Данный фундамент пригоден для возведения домов высотой до 3-ех этажей из любых стройматериалов — дерева, кирпича, пенобетона. Фундаментные ленты являются одним из наиболее распространенных типов ФГЗ, поскольку земляные работы на откопку траншеи значительно менее трудоемки, чем разработка котлована под плитное основание.

Обустройство ленточного фундамента выполняется в следующей последовательности:

• Производится очистка территории от мусора и растительности, удаляется слой дерна. При наличие на участке естественного уклона площадка выравнивается с помощью грейдера либо экскаватора;
• Выполняется разметка основания с помощью опалубочных щитов и бечевки — указываются контуры внешних и внутренних стен здания;

• Откапывается траншея повторяющая очертания фундаментной ленты. Глубина траншеи на 20 см. превышает проектные данные — излишек необходим для подсыпки уплотняющей подушки, которая состоит из одинаковых по толщине слоев песка и гравия. После подсыпки подушка уплотняется трамбованием;
• По периметру траншеи формируется опалубка из сбитых в щиты досок либо фанеры толщиной 1 см. Высота опалубки равна высоте выступающей над грунтом части ленты. Конструкция укрепляется боковыми откосами и горизонтальной планкой в верхней части. После монтажа опалубка и стенки траншеи покрываются гидроизоляционным материалом;

• Из арматурных прутьев собирается каркас, состоящий из верхнего и нижнего пояса (применяются рифленые прутки 12-18 мм. в диаметре ), соединенных вертикальными перемычками. Сборка каркаса выполняется посредством сварки либо вязки проволокой. Углы ленты и места соединения стен дополнительно усиливаются Г-образной арматурой;

• Лента заливается бетоном марки М200 или М300. По завершению заливки фундамент укрывается клеенкой и периодически увлажняется. Основание набирает проектную прочность за 20-28 дней.

Плитный фундамент

Плитное основание представляет собой монолитную железобетонную плиту, занимающую всю площадь здания. В отличие от ленточных ФГЗ, такие фундаменты не углубляются на толщину всего промерзающего пласта грунта — их толщина равна 30-50 см, под плиту откапывается котлован требуемой глубины и фундамент размещается на дне выемки.

Монтаж плитного основания реализуется в следующей последовательности:

• Подготовительные работы — удаление растительности, снятие дерна, выравнивание участка;
• Разметка внешних контуров фундамента с помощью обносочных щитов;
• Разработка котлована посредством экскаватора (глубина с запасом на песчано-гравийную подсыпку);
• Формирование опалубки из фанеры либо досок на дне котлована;

• Укладка уплотняющей подсыпки толщиной 20-50 см из песка и гравия, ее увлажнение и трамбовка;
• Заливка «подбетонки» — слоя бетона 2-4 см толщины. Используется жидкая смесь, которая заполняет полости между щебнем и после отвердевания останавливает утечку цементного молочка из основной плиты;
• Монтаж сплошного армокаркаса, состоящего из двух продольных поясов, скрепленных вертикальными перемычками;
• Заливка плиты бетоном марки М300 и виброуплотнение смеси.

Дальнейшие работы по возведению стен цокольного этажа выполняются после набора плитой проектной прочности.

Свайный фундамент

Фундамент из ЖБ свай состоит из двух конструктивных элементов — свайных опор (в жилищном строительстве используются квадратные столбы сечением 30х30 см) и железобетонного ростверка (обвязки). Ростверк соединяет сваи между собой, обеспечивая их устойчивость, и выступает как опорная поверхность для кладки стен дома.

Ростверк может быть плитным (при сплошном расположении свай) либо ленточным (при последовательной схеме). В малоэтажном строительстве преимущественно используется обвязка ленточного типа.

Монтаж ЖБ свай выполняется копровыми установками, которые погружают опоры методом ударной забивки. Обвязка выполняется вручную, технология ее обустройства аналогична рассмотренному выше алгоритму создания ленточных и плитных оснований.

Последовательность возведения свайных фундаментов:

• Разметка крайних контуров фундамента (стен дома), точек монтажа свай и их высотного уровня;
• Забивка свай дизель-молотом до наступления предусмотренного проектом отказа;
• Выравнивание свайного поля гидравлической сваерезкой;
• Формирование опалубки под заливку ростверка, сборка армокаркаса и его стыковка с арматурой свай;
• Заливка ростверка бетоном.

Особенности фундамента глубокого заложения

Ленточные и плитные ФГЗ рационально обустраивать при низком уровне грунтовых вод. Если УГВ высокий (до 2 м. от поверхности), то опорная часть фундаментов будет размещаться в слое пластичного, пропитанного влагой грунта с низкой несущей способностью, что чревато осадкой основания под весом здания.

Опускать в данном случае ленту на большую глубину не имеет смысла ввиду увеличивающегося расхода бетона, что приводит к значительному росту затрат на реализацию проекта. На участках с высоким уровнем грунтовых вод, либо при строительстве тяжелых сооружений на слабых грунтах, целесообразно использовать фундаменты на железобетонных сваях.

СК «Установка Свай» предлагает услуги по монтажу надежных свайных фундаментов, устойчивых в пучинистых, низкоплотных и подвижных грунтах. В плане соотношения цена/качество это лучший вариант фундамента для частного строительства.

Полезные материалы

Заглубленный ленточный фундамент

Заглублённый ленточный фундамент полностью отвечает традиционному принципу строителей: Чтобы фундамент был качественным и надёжным.

Мелкозаглубленный ленточный фундамент

Данный тип ленточного фундамент получил широкое применение в малоэтажном строительстве, при возведение одноэтажных бань, домов как из дерева.

Фундамент под ключ

СК «Установка Свай» предоставляет услуги по созданию фундаментов на сваях под ключ — мы готовы взять на себя реализацию всех этапов свайных работ.

Источник

Фундаменты Глубокого заложения: глубокие опоры и стена в грунте

Буровые (глубокие) опоры — это бетонные столбы, устраиваемые в пробуренных скважинах, то есть набивные сваи большого диаметра. Бетонирование ведется под защитой либо обсадных труб, либо глинистого раствора, удерживающего стенки скважин от обвала. Они работают как сваи-стойки, поскольку их доводят до плотных грунтов, на которые они опираются. В нижней части для уменьшения давления на грунты делается уширение. Тело опор армируется. Несущая способность до 10 МН и более. Диаметр 0,4-1,2 м. Глубина погружения до 30 м и более.

Способ предназначен для устройства фундаментов, а главное, заглубленных в грунт сооружений. По контуру сооружения отрывается узкая глубокая траншея, которая заполняется бетонной смесью или сборными железобетонными элементами. Стена в грунте применяется для устройства фундаментов тяжелых зданий, подземных этажей, гаражей, переходов, водопроводно-канализационных сооружений, противофильтрационных сооружений и др.

Эти конструкции особенно эффективны в грунтах с высоким стоянием уровня грунтовых вод, а также при возведении в условиях плотной городской застройки. Стена в грунте отделяет массив, находящийся непосредственно под зданием или сооружением, от окружающего пространства, что позволяет увеличить несущую способность основания и уменьшить осадки, более эффективно использовать подземное городское пространство. Эти конструкции справедливо получили свое развитие в последнее время.

Какая технология применяется при строительстве стены в грунте?

Можно подразделить на следующие этапы устройство стены в грунте. По контуру сооружения отрывается форшахта для землеройных машин, ширина которой немного больше ширины траншеи, глубина до 0,8 м; при высоком стоянии грунтовых вод для установки машин делается песчаная подсыпка; откапывается на полную глубину узкая траншея для сооружения секций стены захватками до 30-50 м каждая; по ее торцам устанавливаются ограничители, после чего в траншею закладывается арматура и она заполняется бетоном. Возможно также изготовление стены в грунте из сборных элементов. Для того, чтобы стенки траншеи не обваливались, в особенности при высоком стоянии грунтовой воды, ее заполняют глинистым раствором из бентонитовой глины, уровень которого должен быть выше уровня грунтовой воды.

Выемка грунта осуществляется грейфером двухчелюстного типа или многоковшовым экскаватором типа фрезы. Такими механизмами отрываются траншеи глубиной до 8 м. Зазоры между сборными элементами заполняются цементным раствором для придания стене монолитности. После возведения стены в грунте и твердения бетона из внутреннего замкнутого пространства удаляется грунт.

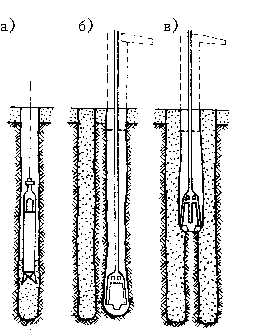

а — выемка грунта из скважины; б — заполнение бетоном; в — разработка новой скважины между двумя забетонированными; г — порядок бурения скважины для устройства сплошной стены

Если заделки в основании для устойчивости и обеспечения прочности стены оказывается недостаточно, то предусматриваются распорные или анкерные крепления. Распорные крепления применяются, если расстояние между параллельными стенами менее 15 м. Анкерные крепления предпочтительнее, причем инъекционного типа в одном или, при необходимости, в двух уровнях.

32. Основания и фундаменты мостов в сейсмических районах проектируют, руководствуясь указаниями СНиП II-7-81, СНиП 2.02.03—85 и СНиП П-18-76. Наибольшая вероятная сила землетрясения в районе или в местах возведения любых зданий и сооружений, включая мосты, выраженная в баллах, принимается по приведенным в СНиП II-7-81 картам сейсмического районирования территории СССР или списку основных населенных пунктов СССР, расположенных в сейсмических районах. Указанная на картах сейсмичность относится к равнинным участкам со средними геологическими условиями, характеризуемыми залеганием с поверхности большой толщи слабовлажных суглинков, и низким (глубже 10 м от естественной поверхности грунта) уровнем подземных вод.

После определения сейсмичности района строительства по картам сейсмического районирования или списку населенных пунктов устанавливают на основе карт сейсмического микрорайонирования или по материалам общих инженерно-геологических изысканий уточненную сейсмичность площадки строительства. Сейсмичность площадки строительства моста принимают, как правило, единой на всем ее протяжении. Однако в некоторых случаях инженерно-геологические условия площадки могут резко различаться по длине сооружения. Например, условия в русле реки отличаются от условий на ее поймах. В таких случаях сооружение следует проектировать с учетом более сильного сейсмического воздействия.

Принятая сейсмичность площадки строительства характеризует максимальную силу возможного землетрясения в ее пределах независимо от назначения и степени ответственности сооружения. Однако экономически неоправданно в условиях одинаковой сейсмичности проектировать разные здания и сооружения в расчете на землетрясения одной и той же силы. Очевидно, степень гарантии безопасности зданий и сооружений должна зависеть от их назначения, капитальности, срока надежной эксплуатации, опасности последствий разрушения и размера вызванных этим убытков. Для возможности учета этих требований в действующих нормах введено понятие расчетной сейсмичности сооружения, или, кратко, расчетной сейсмичности.

Поскольку размещение мостов предопределено местами пересечения трассы дороги с водотоками, логами, другими дорогами и не может быть существенно изменено, то практически отпадает возможность выбора более благоприятных по геологическим условиям площадок для возведения мостов, а необходимую сейсмостойкость мостов и в первую очередь опор приходится обеспечивать путем правильного выбора оснований, фундаментов и надфундаментной части опор, а также схемы и конструкции моста в целом.

В обеспечении сейсмостойкости фундаментов первостепенное значение имеет правильный выбор несущего пласта грунтов. Наилучшими грунтами несущего пласта считаются скальные, крупнообломочные и песчаные грунты, твердые и полутвердые глины, а также любые вечно-мерзлые грунты, используемые по принципу I. Такие грунты мало изменяют показатели своих механических свойств при сейсмическом воздействии как в условиях отсутствия воды, так и при ее наличии.

Водонасыщенные рыхлые, а также средней плотности сложения пески при совместном воздействии нагрузки от сооружения и землетрясения легко уплотняются из-за перехода их частиц из неустойчивого равновесия в более устойчивое. При этом, а также вследствие уменьшения трения между частицами они сближаются, вытесняя воду из пор. Отжимаемая из пор вода стремится уйти в сторону наименьшего сопротивления, увлекая за собой частицы грунта, в результате чего происходит разжижение песков, а иногда и их выпор с потерей устойчивости основания. Внезапное разжижение водонасыщенных песков бывает крайне редко. Однако известны случаи, приводившие к полному разрушению мостов, зданий и сооружений.

Разрушаются подтопленные песчаные насыпи, когда происходит внезапное разжижение грунта, например, под влиянием сотрясений от проходившего поезда, производства поблизости взрывных работ или других аналогичных причин.

Особенно неблагоприятны для оснований намытые под водой пески или насыпные грунты ввиду их высокой пористости.

Повышение плотности сложения песков при сейсмическом воздействии приводит к значительным не предусмотренным в проектах мостов осадкам основания фундамента, а иногда к появлению сил негативного трения по боковой поверхности фундаментов, создающих дополнительную, не учитываемую в расчетах, нагрузку на основание.

Глинистые грунты при сейсмическом воздействии уплотняются значительно меньше, чем песчаные, так как отжатие воды из пор между глинистыми частицами происходит медленнее, чем у песков.

С увеличением размера поперечного сечения свай затрудняется возможность вдавливания (внедрения) их низа в несущий пласт, особенно если он состоит из водонасыщенных средней плотности сложения песков или туго-пластичных глинистых грунтов, поэтому при равных условиях для фундаментов на таких грунтах предпочтительнее оболочки либо столбы с уширенной пятой или без нее.

Под воздействием сейсмической силы происходит отлипание (отслаивание) грунта от боковой поверхности фундаментов или элементов на некоторую глубину от поверхности грунта, причем тем большую, чем меньше их гибкость и выше сейсмичность. Вследствие отлипания грунта в пределах верхней части элементов или фундаментов исключаются силы трения грунта о их боковую поверхность.

С увеличением глубины повышается природная плотность сложения грунтов и существенно затухают силы сейсмического воздействия, поэтому при увеличении глубины заложения фундаментов при прочих равных условиях повышается их сейсмостойкость.

33. В последние годы особую актуальность приобретает проблема возведения фундаментов новых зданий вблизи существующих объектов, поскольку при этом возникают не только значительные технологические трудности, но и опасность повреждений расположенных в непосредственной близости ранее возведенных строений. Строительство зданий вблизи или вплотную к уже существующим является более сложной задачей, чем возведение отдельно стоящего здания. Опыт свидетельствует, что пренебрежение особыми условиями такого строительства может привести к появлению в стенах ранее построенных зданий трещин, к перекосам проемов и лестничных маршей, к сдвигу плит перекрытий и, в конечном итоге, к нарушению нормальных условий эксплуатации существующих зданий, а иногда даже к аварийным ситуациям. Особенно возрастает опасность подобных деформаций при строительстве на основаниях, сложенных слабыми грунтами, так как эти грунты сравнительно легко подвержены технологическому разрушению и характеризуются значительными и медленно затухающими осадками.

следующие причины, обусловливающие проявление дополнительных деформаций существующих зданий при возведении около них фундаментов:

-выпор грунта в сторону разрабатываемого котлована;

-суффозия грунта из-под подошвы фундамента при открытом водоотливе;

-динамическое воздействие на грунт при забивке шпунта свай;

-разработка мерзлого грунта и промораживание талого грунта;

-отклонение шпунта под воздействием нового фундамента.

При разработке котлована для строительства нового здания рядом с существующим необходимо соблюдать следующие правила:

не применять ударные и взрывные способы разработки грунта;

максимально сокращать строительные работы в котловане.

Если строительство ведется рядом с существующим зданием вплотную и отметки заложения подошв их фундаментов совпадают, то не рекомендуется разрабатывать весь котлован до стенки существующего фундамента без специальных мероприятий. Строительство в этом случае осуществляют захватками. При этом соседняя захватка делается только после возведения фундамента на предыдущем участке.

Если глубина заложения подошвы фундамента нового здания больше, чем глубина существующего, то применяется шпунтовое ограждение, или «стена в грунте». Водопонижение в этих случаях следует проводить с осторожностью, так как оно может вызвать дополнительные осадки.

Основная опасность для существующих зданий связана с развитием дополнительных осадок, вызванных передаваемым давлением на грунт основания новым зданием. При этом наибольшие повреждения возникают в пределах 2. 7 м от границы примыкания старых зданий. Следовательно, если между смежными зданиями обеспечен достаточный разрыв, то опасность дополнительной осадки резко снижается. На этом принципе было разработано предложение консольного примыкания к существующим фундаментам новых зданий (рис. 13.5.1).

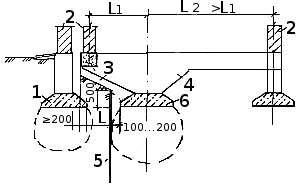

Рис. 13.5.1. Применение фундамента с консолями с поперечными несущими стенами: 1 — существующий фундамент; 2 — ограждающая стена; 3 — зазор; 4 — монолитная часть стены фундамента с консолью; 5 — шпунт; 6 — поперечный ленточный фундамент.

Сущность этого решения заключается в том, что фундамент нового здания не доводится до его торца. Торцевая часть здания опирается на консоль, вылет которой определяется расчетом. Сама консоль рассчитывается и проектируется в соответствии с требованиями расчета железобетонных конструкций.

Другим способом является устройство между зданиями разделительной стенки в виде шпунтового ряда набивных свай, или «стена в грунте». Стенка заделывается на глубину h2 в более прочные подстилающие грунты ниже перекрывающих их слабых грунтов (рис. 13.5.2).

Рис. 13.5.2. Разделительная шпунтовая стенка 1 — фундамент существующего здания; 2 — фундамент строящегося здания; 3 — разделительный шпунт.

Разделительная стенка должна устраиваться по всей линии примыкания фундамента нового здания к существующему и с каждой стороны выходить за пределы существующего здания не менее чем на hi/4. Шпунтовая стенка в плане должна иметь шпоры, развитые в стороны примерно на 0,25h (h — мощность сжимаемой толщи или глубина развития зоны деформации).

Перспективным является способ погружения свай вблизи существующего здания статической нагрузкой. Применение этого метода позволяет полностью устранить шум, опасную вибрацию и загрязнение воздушной среды. Разработан ряд эффективных установок, позволяющих производить вдавливание свай.

Устройство буронабивных свай по технологическим особенностям вполне отвечает требованиям к возведению фундаментов вблизи зданий.

Известно много типов буронабивных свай, отличающихся, в основном, конструкцией оборудования, применяемого для проходки скважин, изготовления ствола и уширения сваи. Опыт строительства зданий на таких сваях свидетельствует о снижении в несколько раз осадок домов по отношению к фундаментам на естественном основании. Это позволяет использовать буронабивные сваи на участках примыкания к существующим зданиям, обеспечивая тем самым уменьшение влияния загружения соседних площадей до безопасных величин.

В перспективе при выборе типа фундаментов вблизи существующих зданий преимущество будет отдаваться буронабивным сваям, позволяющим достигать высокого уровня механизации процесса, иметь высокую несущую способность, проходить толщу слабых грунтов, опираться на прочные грунты и создавать необходимые условия для сохранения несущих конструкций зданий, вблизи которых выполняется строительство новых зданий.
