ФУНДАМЕНТЫ – подземные конструкции, воспринимающие всю нагрузку от здания и передающие ее основанию. Нагрузку на грунт передают через подушку, а на нее опирают столбы или стены фундамента.

Глубина заложения фундаментов зависит от многих факторов: глубины промерзания грунтов, нормативного давления на основание и расчетных нагрузок, структуры и характера грунта, от уровня грунтовых вод, глубины заложения слабых грунтов, глубины заложения соседних фундаментов, подвалов, котлованов и выемок, наличия подвала и т.д.

Глубина заложения фундаментов на скальных, гравелистых, крупнообломочных грунтах и песках средней крупности не зависит от глубины промерзания, т.к. эти грунты не подвержены пучению при замерзании.

В зданиях с подвалом заложение фундаментов должно быть ниже отметки пола подвала не меньше, чем на 0,2-0,5 м.

При расчете глубины заложения фундаментов необходимо учитывать наличие рядом более глубоких котлованов, подвалов, выемок.

На фундамент действуют различные факторы. Давление вертикальной нагрузки от элементов здания, горизонтальное давление грунта, вибрация грунта, действие грунтовых вод, попеременное замерзание и оттаивание, химическая агрессия грунтовых вод, температура наружная и внутренняя (при наличии подвала), влажность подвального помещения.

Учитывая условия содержания фундаментов, необходимо, чтобы материал фундаментов был: достаточно стойкий против грунтовых вод и возможной химической агрессии; водонепроницаемый, морозостойкий в состоянии выдержать попеременное замораживание и оттаивание; прочный на механические нагрузки и вибрацию; долговечный. Из этих условий видно, что для фундаментов пригоден ограниченный круг материалов.

По виду материалов фундаменты делятся на:

— деревянные – применяются как временные или в исключительных случаях;

— бутовые – из обломков камней размером 0,15-0,5 м, добываемых взрывным способом из горных пород. Применяются редко, т.к. их устройство трудоемко и возможно только в теплое время года;

— бутобетонные – менее трудоемки, их не надо выкладывать из отдельных камней. Бетонную смесь с вкраплением бута (30% бута) укладывают в опалубку и ждут пока затвердеет;

— железобетонные – позволяют облегчить конструкции благодаря арматуре;

— из сильно обожженного кирпича.

По способу возведения фундаменты делятся на:

— монолитные – изготавливаются на строительной площадке (железобетон);

— сборные – из элементов заводского изготовления. Они менее материалоемки по сравнению с монолитными. Сборные элементы укладывают на цементные растворы.

В целях повышения долговечности фундаментов и предохранения стен от воды и влаги конструкции, находящиеся в земле, гидроизолируют.

При строительстве малоэтажных домов используют деревянные фундаменты. На местности с высоким уровнем грунтовых вод деревянные сваи стоят очень долго (400 и более лет – Венеция – фундаменты из архангельской древесины), если постоянно находятся в воде.

В зависимости от нагрузок, передаваемых на фундамент, характера основания и его несущей способности, типа зданий и условий эксплуатации, от формы конструкций фундаменты бывают ленточные, столбчатые, свайные, сплошные.

Наиболее древние — ленточные. В поперечном сечении – это прямоугольная стенка, располагаемая под несущими стенами здания по всему периметру. Устанавливаются на подушку, которую для уменьшения давления на грунт приходится расширять. Ленточные фундаменты бывают монолитные – из бутового камня или бетона. Подушки не воспринимают скалывающих реактивных усилий от грунта, поэтому их приходится делать массивными. Бывают фундаменты сборные – подушка железобетонная, а стены из пустотелых блоков или ребристых панелей. Этот вид фундаментов менее материалоемок.

Столбчатые (отдельно стоящие) фундаменты позволяют получить еще большую экономию материалов. Эти фундаменты бывают деревянные, каменные, монолитные, сборные. Они состоят из подушки с подколонником, столба и фундаментных балок.

Деревянные фундаменты применяют редко, под временные деревянные здания.

Каменные – в малоэтажных кирпичных и деревянных зданиях.

Монолитные (бетон) – для зданий по индивидуальным проектам.

Сборные (железобетон) – в каркасных зданиях под колоннами и столбами каркаса. Подушка устраивается из железобетонной плиты и фундаментного блока. На подушку на цементно-песчаном растворе монтируют подколонники стаканного типа. В них устанавливают колонну фундамента.

Нагрузка от здания передается через фундаментные блоки на столбы фундамента, от которого через подушки и подколонники нагрузки передаются на основания. При устройстве столбчатых фундаментов опорная часть подушек становится меньше, а удельное давление на грунт – больше. Поэтому столбчатые фундаменты применяют в прочных грунтах или невысоких зданиях.

В грунтах с невысокой несущей способностью часто применяют свайные фундаменты. Они состоят из свай и ростверков. Ростверк – конструкция верхней части свайного фундамента в виде бетонной или железобетонной балки. Объединяет сваи в одну устойчивую систему.

Ростверки, как фундаментные балки, воспринимают нагрузку от элементов здания и передают их на сваи, а сваи – на более плотные грунты. Ростверки делают из железобетона, а сваи – из дерева, металла, железобетона и бетона. Свайные фундаменты не имеют подушки, а непосредственно проходят через слабые грунты и опираются на твердые слои грунта. Их можно погружать в рыхлые грунты на глубину, которая обеспечивает бес просадочность свай за счет бокового сцепления и трения грунта о сваю (висячие).

Свайные фундаменты бывают: 1) из забивных свай – механически внедряют в грунт ударным и вибрационным способом, вдавливанием или завинчиванием; 2) из свай-столбов; 3) из винтовых свай – железобетонные полые сваи со стальными наконечниками. При завинчивании не происходит сотрясения грунта; 4) свай-оболочек – железобетонные полые сваи, заглубленные с выемкой грунта и закрепленные бетонной смесью; 5) набивных свай – их делают непосредственно в грунте. Бурят отверстия и заполняют их несущими материалами: арматурными каркасами, бетоном, песком и т.д.

Свайные фундаменты на плане различаются в зависимости от размещения:

1) одиночные сваи – под отдельно стоящей опорой;

2) свайные ленты – 1-2 и более рядов свай;

3) свайные куски – под тяжелой опорой;

4) сплошное свайное поле – под тяжелыми зданиями со сваями, объединенными ростверком.

Свайные фундаменты очень экономичны.

В слабых грунтах и при больших нагрузках применяют сплошной (плитный) фундамент. Он представляет собой толстую железобетонную плиту, располагаемую под всем зданием. На нее опираются непосредственно стойки каркаса или несущие продольные и поперечные стены. Колонны устанавливаются на места пересечения ребер.

Коробчатые фундаменты – одна из разновидностей сплошных. Такая структура принимается для уменьшения массы и расхода материала. Пустоты часто используют для прокладки коммуникаций и хозяйственных целей (гаражи). Пустоты позволяют увеличить строительную высоту плиты и, следовательно, ее жесткость, не увеличивая расход материалов.

Источник

Тема 1. Общие сведения об основаниях и фундаментах.

Задачи курса «Основания и фундаменты», его место среди других специальных дисциплин. Основные понятия, классификация оснований и фундаментов. Развитие и достижения отечественной и зарубежной науки и техники в области строительства фундаментов опор мостов и путепроводов. Особенности современного фундаментостроения.

Цель и задачи курса «Основания и фундаменты», его место среди других дисциплин

Целью преподавания дисциплины «Основания и фундаменты» является изучение конструктивных решений фундаментов, методов их расчета согласно действующих нормативно-технических документов, технологии производства работ по сооружению фундаментов, способов реконструкции и методов расчета усиления фундаментов.

Изучение дисциплины «Основания и фундаменты» направлено на выработку у студентов умения использовать полученные знания и навыки для самостоятельного решения инженерных задач в области проектирования, строительства и переустройства существующих фундаментов мостовых сооружений, а также умелого использования полученного багажа знаний в проведении научных исследований в данной области.

Поставленная цель обеспечивается чтением лекций и проведением практических занятий, причем на лекциях рассматриваются общие вопросы проектирования, строительства и переустройства фундаментов существующих мостовых сооружений, а на практических занятиях — конкретные задачи проектирования и расчета различных типов фундаментов, технология их возведения. На практических занятиях студенты применяют полученные знания при решении задач, возникающих в рамках курсового проектирования. В рамках изучения дисциплины «Основания и фундаменты» студенты выполняют курсовой проект, цель которого — овладеть методами проектирования и расчета различных типов фундаментов, применяемых в мостостроении.

Задачи изучения дисциплины «Основания и фундаменты» заключаются в прочном овладении студентами комплексом знаний, отражающих современный уровень теории и практики, а также перспектив развития фундаментостроения в области строительства мостов и путепроводов.

Изучив дисциплину «Основания и фундаменты» студент должен:

— знать физико-механические характеристики грунтов;

— уметь на основе вариантного проектирования выбирать рациональные тип и конструкцию фундамента сооружения, выполнять расчеты оснований и фундаментов по первой и второй группам предельных состояний согласно действующих нормативно-технических документов, выполнять конструктивные разработки фундамента и его отдельных элементов с учетом заданного уровня надежности и экономичности;

знать технологию производства работ по сооружению фундаментов опор мостов и путепроводов;

знать методы расчета усилений фундаментов и технологию производства работ, применяемую при усилении, реконструкции и переустройстве фундаментов;

иметь представление о современных тенденциях развития фундаментостроения в России и за рубежом.

Комплексный характер дисциплины «Основания и фундаменты» обуславливает ее базирование и связь со следующими общетехническими и специальными дисциплинами: «Инженерная геология и механика грунтов», «Строительные материалы», «Сопротивление материалов», «Строительная механика», «Инженерная геодезия», «Изыскание и проектирование мостовых переходов и тоннельных пересечений», «Проектирование мостов», «Строительство мостов» и др.

Источник

Лекция 4 Основания и фундаменты

Понятие об основаниях и требования к ним

Геологические породы, залегающие в верхних слоях земной коры и исполь­зуемые в строительных целях, называют грунтами. Грунты представляют собой скопление частиц различной величины, между которыми находятся поры (пу­стоты). Прочность сцепления между ча­стицами грунта во много раз меньше прочности самих частиц. Эти частицы образуют скелет грунта.

Основанием называют массив грунта, расположенный под фундаментом и воспринимающий нагрузку от здания. Основания бывают двух видов: есте­ственные и искусственные.

Естественным основанием назы­вают грунт, залегающий под фундамен­том и способный в своем природном состоянии выдержать нагрузку от возведен­ного здания.

Искусственным основанием на­зывают искусственно уплотненный или упрочненный грунт, который в природ­ном состоянии не обладает достаточной несущей способностью по глубине зало­жения фундамента.

Нагрузка, передаваемая фундаментом, вызывает в грунте основания напряжен­ное состояние и деформирует его. На рис. 4.1 показана примерная форма на­пряженного объема грунта. Как видно из рисунка, глубина и ширина напряженной зоны значительно превышают ширину фундамента.

По мере углубления ниже фундамента область распространения напряжений увеличивается до определенного значе­ния, а их абсолютная величина снижает­ся, и постепенно область распростране­ния напряжений уменьшается. На глуби­не более 6Ь грунт практически не испыты­вает напряжений.

Рис. 4.1. Напряженная зона грунта основания под

Ь — ширина фундамента, Р — нагрузка от здания,

передаваемая фундаментом на основание

Действующие нагрузки деформируют основания, вызывая осадку здания. В со­ответствии с изложенным грунты, соста­вляющие основание, должны отвечать следующим требованиям: обладать до­статочной несущей способностью, а так­же малой и равномерной сжимаемостью (большие и неравномерные осадки здания могут привести к его повреждению и да­же разрушению); не быть пучинистыми, т. е. иметь свойство увеличения объема при замерзании влаги в порах грунта (в соответствии с этим требованием выби­рают глубину заложения фундамента, ко­торая должна быть согласована с глуби­ной промерзания грунта в районе строи­тельства); не размываться и не раство­ряться грунтовыми водами, что также приводит к снижению прочности основа­ния и появлению непредусмотренных оса­док здания; не допускать просадок и оползней.

Просадки могут произойти при недо­статочной мощности слоя грунта, приня­того за основание, если под ним распола­гается грунт, имеющий меньшую прочность (более слабый грунт). Оползни грунта могут возникнуть при наклонном расположении пластов грунта, ограни­ченных крутым рельефом местности.

Главное же внимание при проектирова­нии уделяется вопросу обеспечения рав­номерности осадок. При этом необходимо, прежде всего, учитывать, что нагрузка от здания может вызвать разрушение ос­нования при его недостаточной несущей способности. С другой стороны, основа­ние может и не разрушиться, но осадка здания окажется столь неравномерной, что в стенах здания появятся трещины, а в конструкциях возникнут усилия, могу­щие привести к аварийному состоянию всего здания или его части.

Грунты оснований зданий и сооруже­ний не должны обладать свойством пол­зучести, т. е. способностью к длительной незатухающей деформации под нагруз­кой. Классическим примером этого является почти 800-летняя осадка Пизанской башни, строившейся более 200 лет (рис. 4.2).

Грунтовые воды оказывают значитель­ное влияние на структуру, физическое со­стояние и механические свойства грунтов, понижая несущую способность основа­ния.

Если же в грунте содержатся легко рас­творимые в воде вещества (например, гипс), возможно выщелачивание его, что влечет за собой увеличение пористости основания и снижение его несущей спо­собности. Для этого в необходимых слу­чаях понижают уровень грунтовых вод. Когда скорость движения грунтовых вод такова, что возможно вымывание частиц мелкозернистых грунтов, необходимо применять меры по защите основания. Для этого устраивают вокруг здания спе­циальное шпунтовое ограждение или дре­наж.

Каковы же основные виды грунтов и их свойства? Грунты разнообразны по своему составу, структуре и характеру за­легания. Принята следующая строитель­ная классификация грунтов:

Скальные — залегают в виде сплошного массива (граниты, кварциты, песчаники и т. д.) или в виде трещиноватого слоя. Они водоустойчивы, несжимаемы и при отсутствии трещин и пустот являются наиболее прочными и надежными основа­ниями. Трещиноватые слои скальных грунтов менее прочны.

Крупнообломочные — несвязные облом­ки скальных пород с преобладанием обломков размером более 2 мм (свыше 50 %). К ним можно отнести гравий, ще­бень, гальку, дресву. Эти грунты являют­ся хорошим основанием, если под ними расположен плотный слой.

Песчаные — состоят из частиц круп­ностью от 0,1 до 2 мм. В зависимости от крупности частиц пески разделяют на гравелистые, крупные, средней крупности, мелкие и пылеватые. Чем крупнее и чище пески, тем большую нагрузку может вы­держать слой основания из него. Сжимае­мость плотного песка невелика, но ско­рость уплотнения под нагрузкой значи­тельна, поэтому осадка сооружений на таких основаниях быстро прекращается. Пески не обладают свойством пластично­сти.

Частицы грунта крупностью от 0,05 до 0,005 мм называют пылеватыми. Если в песке таких частиц от 15 до 50 %, то их относят к категории пылеватых. Когда в грунте пылеватых частиц больше, чем песчаных, грунт называют пылеватым.

Глинистые — связные грунты, состоя­щие из частиц крупностью менее 0,005 мм, имеющих в основном чешуйча­тую форму. В отличие от песков глины имеют тонкие капилляры и большую удельную поверхность соприкосновения между частицами. Так как поры гли­нистых грунтов в большинстве случаев заполнены водой, то при промерзании глины происходит ее пучение. Несущая способность глинистых оснований зави­сит от влажности. Сухая глина может вы­держивать довольно большую нагрузку. Глинистые грунты делятся на глины (с содержанием глинистых частиц более 30%), суглинки (10. 30%) и супеси (З. 10%).

Лёссовые (макропористые) — глинистые грунты с содержанием большого количе­ства пылеватых частиц и наличием крупных пор (макропор) в виде верти­кальных трубочек, видимых невоору­женным глазом. Эти грунты в сухом со­стоянии обладают достаточной проч­ностью, но при увлажнении способны давать под нагрузкой большие осадки. Они относятся к просадочным грунтам и при возведении на них зданий требуют надлежащей защиты оснований от увлаж­нения. С органическими примесями (рас­тительный грунт, ил, торф, болотный торф) неоднородны по своему составу, рыхлы, обладают значительной сжимае­мостью. В качестве естественных основа­ний под здания непригодны.

Насыпные — образовавшиеся искусст­венно при засыпке оврагов, прудов, мест свалки и т. п. Обладают свойством не­равномерной сжимаемости, и в большин­стве случаев их нельзя использовать в ка­честве естественных оснований под зда­ния. В практике встречаются также намы­вные грунты, образовавшиеся в результа­те очистки рек и озер. Эти грунты называют рефулированными насыпными грунтами. Они являются хорошим осно­ванием для зданий.

Плывуны — образуются мелкими песка­ми с илистыми и глинистыми примесями, насыщенными водой. Они непригодны как естественные основания. Основания должны обеспечивать пространственную жесткость и устойчивость здания, поэто­му нормами предусмотрены допустимые величины осадок здания (80. 150 мм в за­висимости от вида здания).

Фундаменты и их конструктивные решения

Фундаменты являются важным конструк­тивным элементом здания, воспринимаю­щим нагрузку от надземных его частей и передающим ее на основание. Фунда­менты должны удовлетворять требова­ниям прочности, устойчивости, долговеч­ности, технологичности устройства и эко­номичности. Верхняя плоскость фундамента, на ко­торой располагаются надземные части здания, называют поверхностью фунда­мента или обрезом, а нижнюю его пло­скость, непосредственно соприкасающую­ся с основанием, — подошвойфундамен­та. Расстояние от спланированной поверх­ности грунта до уровня подошвы назы­вают глубиной заложения фундамента, которая должна соответствовать глубине залегания слоя основания. При этом не­обходимо учитывать глубину промерза­ния грунта (рис. 4.4). Если основание со­стоит из влажного мелкозернистого грун­та (песка мелкого или пылеватого, супе­си, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерзания грунта. На рисунке приведены изолинии нормативных глу­бин промерзания суглинистых грунтов. Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грун­та; ее назначают не менее 0,5 м от уров­ня земли или пола подвала. В непучинистых грунтах (крупнообло­мочных, а также песках гравелистых, крупных и средней крупности) глубина заложения фундаментов также не зависит от глубины промерзания, однако она должна быть не менее 0,5 м, считая от природного уровня грунта при планиров­ке подсыпкой, и от планировочной от­метки при планировке участка срезкой. По конструктивной схеме фундаменты могут быть: ленточные, располагаемые по всей длине стен или в виде сплошной ленты под рядами колонн (рис. 4.5, а, б); столбчатые, устраиваемые под отдельно стоящие опоры (колонны или столбы), а в ряде случаев и под стены (рис. 4.5, в, г); сплошные, представляющие собой монолитную плиту под всей площадью здания или его частью и применяемые при особо больших нагрузках на стены или отдельные опоры, а также

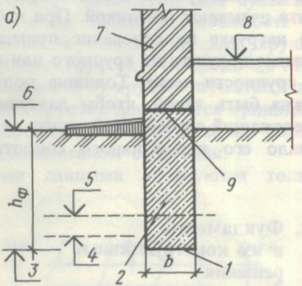

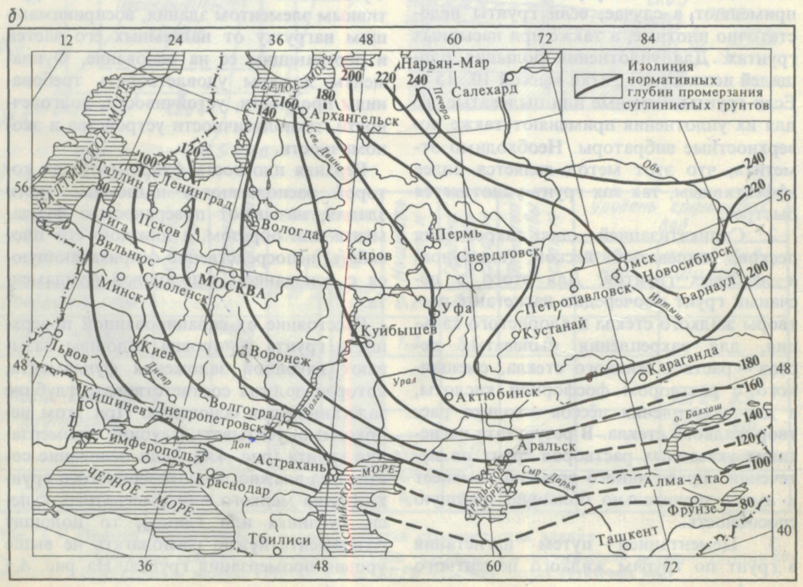

Рис. 4.4. Определение глубины заложения фундаментов а — схема: 1 — полотна фундамента, 2 — тело фун­дамента. 3 — отметка глубинызаложения фундаментa. 4 — отметка глубины промерзания грунта, 5 — отметка уровня грунтовых вод, б — планировочная отметка, 7 — стена, 8 — уровень пола I этажа, 9 -обрез фундамента, hф —глубина заложения фундаментa, В- ширина подошвы фундамента, в — карм нормативных глубин промерзания суглинистых грунтов

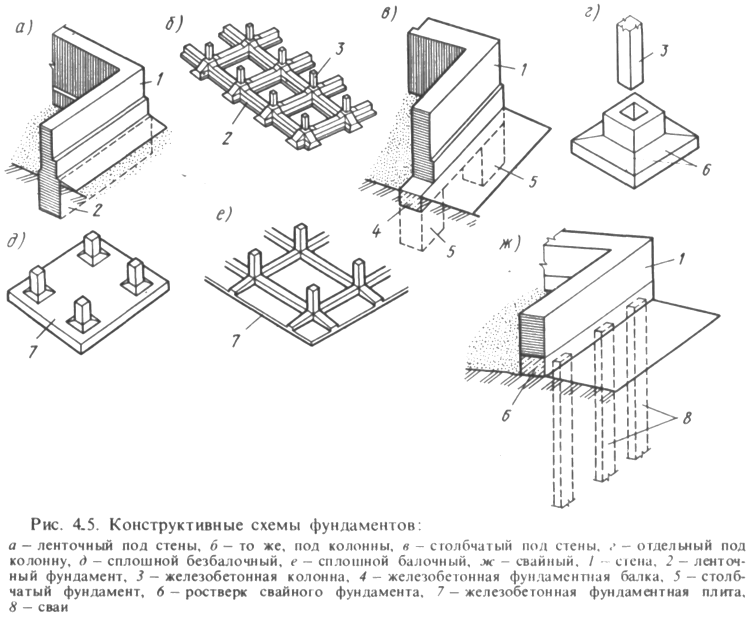

недоста­точно прочных грунтах в основании (рис. 4.5,д, г); свайные в виде отдельных по­груженных в грунт стержней для переда­чи через них на основание нагрузок от здания (рис. 4.5, ж).

По характеру работы под действием нагрузки фундаменты различают жест­кие, материал которых работает преиму­щественно на сжатие и в которых не воз­никают деформации изгиба, и гибкие, работающие преимущественно на изгиб.

Для устройства жестких фундаментов применяют кладку из природного камня неправильной формы (бутового камня или бутовой плиты), бутобетона и бето­на. Для гибких фундаментов используют в основном железобетон.

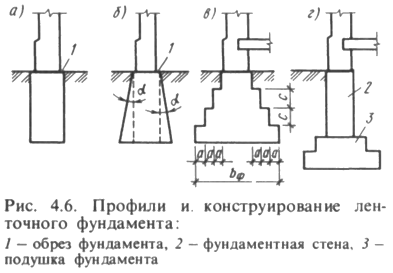

Ленточные фундаменты. По очертанию в профиле ленточный фунда­мент под стену в простейшем случае представляет собой прямоугольник (рис. 4.6, а). Его ширину устанавливают немно­го больше толщины стены, предусматри­вая с каждой стороны небольшие уступы по 50. 150 мм. Однако прямоугольное се­чение .фундамента на высоте допустимо лишь при небольших нагрузках на фунда­мент и достаточно высокой несущей спо­собности грунта.

Чаще всего для передачи давления на грунт и обеспечения его несущей способ­ности необходимо увеличивать площадь подошвы фундамента путем ее уширения. Теоретической формой сечения фунда­мента в этом случае является трапеция (рис. 4.6,6), где угол а определяет рас­пространение давления и принимается для бутовой кладки и бутобетона от 27 до 33°, для бетона — 45°. Устройство та­ких трапецеидальных фундаментов связа­но с определенными трудозатратами, по­этому практически такие фундаменты в зависимости от расчетной ширины по­дошвы выполняют прямоугольными или ступенчатой формы (рис. 4.6, в, г) с со­блюдением правила, чтобы габариты фундамента не выходили за пределы его теоретической формы. Размеры ступеней по ширине (а) принимают 20. 25 см, а по высоте (с) — соответственно 40. 50 см По способу устройства ленточные фун­даменты бывают монолитные и сборные. Монолитные фундаменты устраивают бутовые, бутобетонные, бетонные и железобетонные. На рис. 4.7 показан ленточный фундамент из бутового камня и бутобе­тона. Ширина бутовых фундаментов дол­жна быть не менее 0,6 м для кладки из рваного бута и 0,5 м — из бутовой плиты. Высота ступеней в бутовых фундаментах составляет обычно около 0,5 м, ши­рина — от 0,15 до 0,25 м. Устройство мо­нолитных бутобетонных, бетонных и же­лезобетонных фундаментов требует про­ведения опалубочных работ. Кладку бу­товых фундаментов производят на слож­ном или цементном растворе с обяза­тельной перевязкой (несовпадением) вер­тикальных швов (промежутков между камнями, заполняемых раствором).

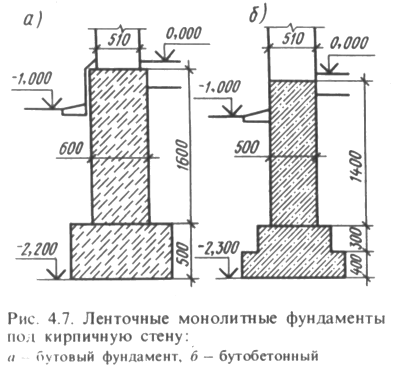

Бутобетонные фундаменты состоят из бетона класса В5 с включением в его тол­щу (в целях экономии бетона) отдельных кусков бутового камня. Размеры камней должны быть не более 1/3 ширины фунда­мента.

Монолитные бутовые фундаменты не отвечают требованиям современного ин­дустриального строительства, а для их устройства трудно механизировать работы Бутовые и бутобетонные фунда­менты весьма трудоемкие при возведе­нии, поэтому их применяют в основном в районах, где бутовый камень является местным материалом.

Более эффективными являются бе­тонные и железобетонные фундаменты из сборных элементов заводского изготовле­ния (рис. 4.8), которые в настоящее время имеют наибольшее распространение. При их устройстве трудовые затраты на строительстве уменьшаются вдвое. Их можно возводить и в зимних условиях без устройства обогрева.

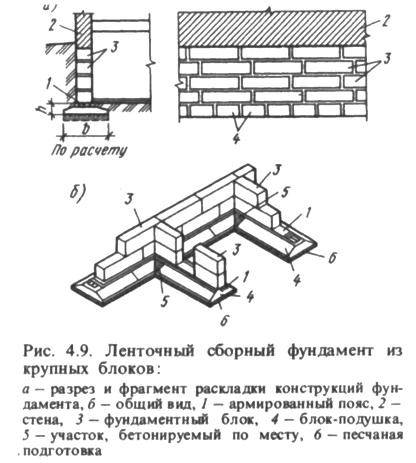

Сборные ленточные фундаменты под стены состоят из фундаментных блоков-подушек и стеновых фундаментных бло­ков. Фундаментные подушки укладывают непосредственно на основание при пес­чаных грунтах или на песчаную подго­товку толщиной 100. 150 мм, которая должна быть тщательно утрамбована.

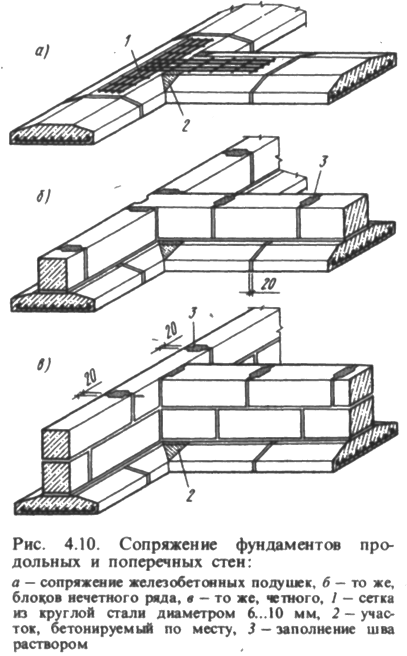

Фундаментные бетонные блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 20 мм (рис. 4.8, 4.9). Вертикальные колодцы, обра­зующиеся торцами блоков, тщательно заполняют раствором. Связь между блока­ми продольных и угловых стен

обеспечи­вается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток из стали диаметром 6. 10 мм (рис. 4.10).

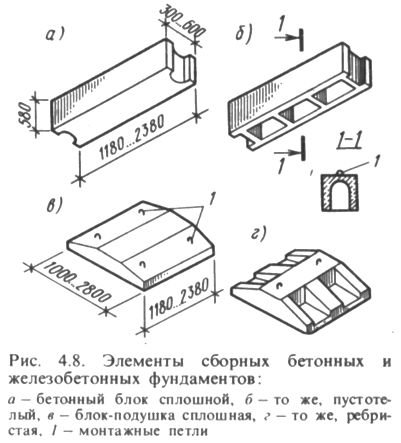

Блоки-подушки изготовляют толщиной 300 и 400 мм и шириной от 1000 до 2800 мм, а блоки-стенки — шириной 300, 400, 500 и 600 мм, высотой 580 и длиной от 780 до 2380 мм.

В практике строительства применяют также сборные фундаментные блоки, имеющие толщину 380 мм при толщине надземных стен 380, 510 и 640 мм (рис. 4.11, а). При такой конструкции проч­ность материала фундамента использует­ся полнее и в результате получается эко­номия бетона. Этой же цели соответ­ствует устройство так называемых пре­рывистых фундаментов (рис. 4.11,6), в которых блоки-подушки укладывают на расстоянии 0,3. 0,5 м друг от друга. Про­межутки между ними заполняют песком.

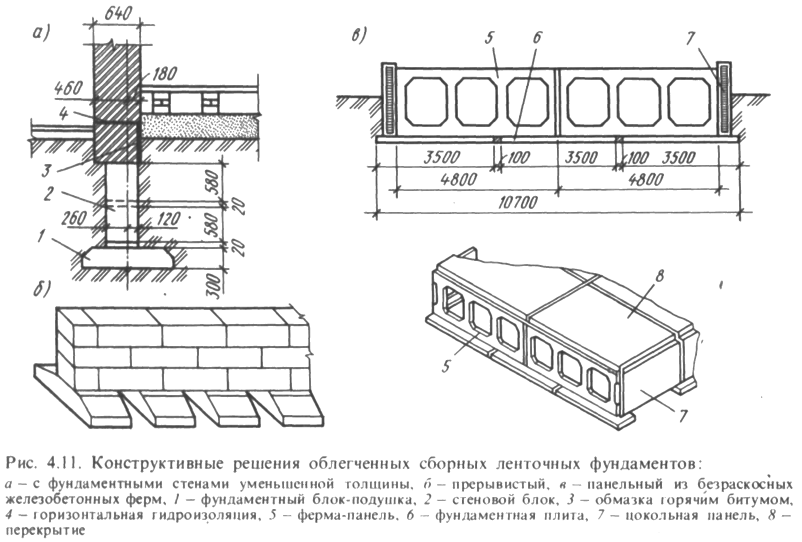

Строительство крупнопанельных зда­ний и зданий из объемных блоков потре­бовало разработки новых конструк­тивных решений фундаментов. На рис. 4.11, в показан фундамент из крупнораз­мерных элементов для жилого дома с по­перечными несущими стенами и подва­лом. Фундамент состоит из железобетон­ной плиты толщиной 300 мм и длиной 3,5 м и установленных на них панелей, представляющих собой сквозные безра­скосные железобетонные фермы, имею­щие толщину 240 мм и высоту, равную высоте подвального помещения. Соеди­няются элементы между собой с по­мощью сварки закладных стальных дета­лей.

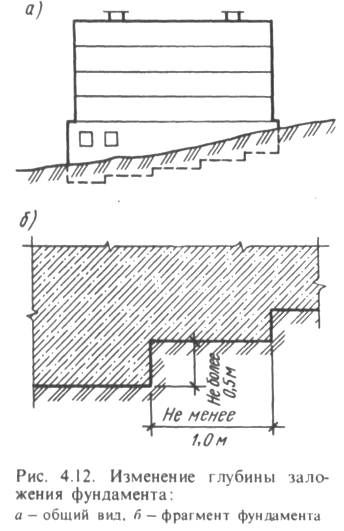

При строительстве зданий на участках со значительными уклонами фундаменты стен выполняют с продольными уступа­ми (рис. 4.12). Высота уступов должна быть не более 0,5 м, а длина — не менее 1,0 м. Этим же правилом пользуются при устройстве перехода фундаментов вну­тренних стен к фундаментам наружных при разных глубинах их заложения.

Если необходимо обеспечить независи­мую осадку двух смежных участков зда­ния (например, при их разной этажно­сти), то при устройстве ленточных моно­литных фундаментов в их теле устраи­вают сквозные, разъединяющие фундамент зазоры. Для этого в зазоры вста­вляют доски, обернутые толем. В под­вальных зданиях доски с наружной сто­роны вынимают и швы в этих местах заполняют битумом. Если фундаменты сборные, то для обеспечения необходимо­го зазора блоки укладывают так, чтобы вертикальные швы совпадали.

В местах пропуска различных трубо­проводов (водопровода, канализации и др.) в монолитных фундаментах зара­нее предусматривают соответствующие отверстия, а в сборных между блоками -необходимые зазоры с последующей их заделкой.

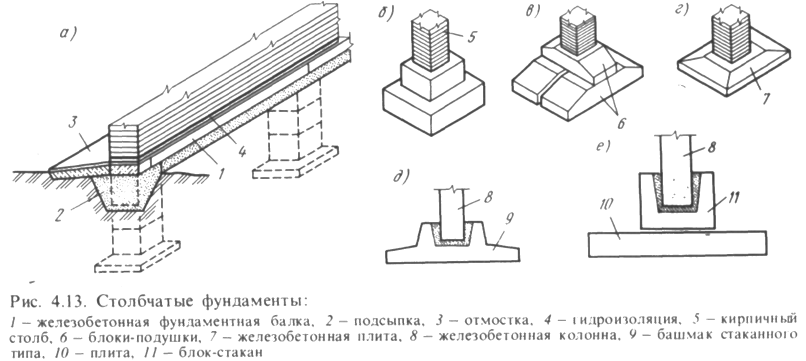

Столбчатые фундаменты.

При небольших нагрузках на фундамент, когда давление на основание меньше нор­мативного, непрерывные ленточные фун­даменты под стены малоэтажных домов без подвалов целесообразно заменять столбчатыми. Фундаментные столбы мо­гут быть бутовыми, бутобетонными, бе­тонными и железобетонными (рис. 4.13, а). Расстояние между осями фунда­ментных столбов принимают 2,5. 3,0 м, а если грунты прочные, то это расстояние может составлять 6 м. Столбы распола­гают обязательно под углами здания, в местах пересечения и примыкания стен и под простенками. Сечение столбчатых фундаментов во всех случаях должно быть не менее: бутовых и бутобетонных — 0,6 х 0,6 м; бетонных — 0,4 х 0,4 м.

Столбчатые фундаменты под стены возводят также в зданиях большой этаж­ности при значительной глубине заложения фундаментов (4. 5 м), когда устрой­ство ленточного фундамента нецелесо­образно из-за большого расхода строи­тельных материалов. Столбы перекры­вают железобетонными фундаментными балками. Для предохранения их от сил пучения грунта, а также для свободной их осадки (при осадке здания) под ними делают песчаную подсыпку толщиной
