Глубина заложения фундаментов должна приниматься с учетом

1. Назначения и конструктивных особенностей проектируемого сооружения нагрузок и воздействий на его фундаменты

2. Глубины заложения фундаментов примыкающих сооружений а также глубины прокладки инженерных коммуникаций

3. Существующего и проектируемого рельефа застраиваемой территории

4. Инженерно-геологических условий площадки строительства (физико-механических свойств грунтов характера напластований наличия слоев склонных к скольжению карманов выветривания карстовых полостей и пр.)

5. Гидрогеологических условий площадки и возможных их изменений в процессе строительства и эксплуатации сооружения

6. Возможного размыва грунта у опор сооружений возводимых в руслах рек (опор мостов переходов трубопроводов и т.п.)

7. Глубины сезонного промерзания грунтов.

Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов.

Предварительно принимаем глубину заложения равную 1,2 м.

Цель расчета оснований по деформациям

Ограничение абсолютных или относительных перемещений фундаментов и надфундаментных конструкций такими пределами, при которых гарантируется нормальная эксплуатация сооружения и не снижается его долговечность (вследствие появления недопустимых осадок, подъемов, кренов, изменений проектных уровней и положений конструкций, расстройств их соединений и т.п.). При этом имеется в виду, что прочность и трещиностойкость фундаментов и надфундаментных конструкции проверены расчетом, учитывающим усилия, которые возникают при взаимодействии сооружения с основанием.

При расчете деформаций основания с использованием расчетных схем, среднее давление под подошвой фундамента Р не должно превышать расчетного сопротивления грунта основания R кПа (тс/м 2 ), определяемого по формуле:

и — коэффициенты условий работы ( , );

— коэффициент, принимаемый равным:

— если прочностные характеристики грунта (с и ) определены непосредственными испытаниями,

— если они приняты по таблицам;

— коэффициент, принимаемый равным:

— ширина подошвы фундамента, м;

— осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м 3 (тс/м 3 ) ( );

— то же, залегающих выше подошвы ( );

— расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м 2 ) ( );

— глубина заложения фундаментов бесподвальных сооружений от уровня планировки ( ).

— площадь подошвы фундамента.

Давление по подошве фундамента:

N — сила нормальная к подошве фундамента;

G — собственный вес фундамента.

Так как P_min отрицательное значение, то подбираем размер фундамента большей площади чтобы исключить выворачивание фундамента из-за приложенного момента

Все условия соблюдаются, потому окончательно подбираем размеры фундамента:

Расчет деформаций основания. Расчет осадок фундаментов

Деформации основания составлены осадками и просадками от собственного веса грунта и от дополнительных нагрузок.

Осадка от собственного веса отсутствует.

Осадку основания от дополнительной нагрузки с использованием расчетной схемы линейно-деформационного полупространства определяем методом послойного суммирования по формуле:

Дополнительные вертикальные напряжения на глубине z:

Дополнительное вертикальное давление на основание: , где

Р — среднее давление под подошвой фундамента;

— вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента.

Вертикальное напряжение от собственного веса гранта: , где

— соответственно удельный вес;

— толщина i-того слоя грунта.

Нижнюю границу сжимаемой толщи основания принимаем на глубине , где выполняется условие .

Источник

Курсовая работа: Основания и фундаменты

Основания и фундаменты

1. Грунтовые условия строительной площадки

1.1 Определение наименования грунтов по ГОСТ 25100-82

1.2 Физико-механические характеристики грунтов

1.3 Оценка грунтовых условий (заключение по стройплощадке)

2. Расчет и проектирование фундаментов мелкого заложения на естественном основании

2.1 Глубина заложения фундамента

2.2 Определение размеров подошвы фундамента

2.2.1 Стена по оси «А» без подвала

2.2.2 Стена по оси «Б» без подвала

2.2.3 Стена по оси «В» с подвалом

2.4 Расчет деформации оснований. Определение осадки

2.4.1 Фундамент по оси «Б»

2.4.2 Фундамент по оси «В»

2.5. Конструирование фундаментов мелкого заложения

2.6 Определение активного давления грунта на стену подвала

2.7 Выводы по варианту фундаментов мелкого заложения

3. Расчет и конструирование свайных фундаментов

3.1 Определение величин и невыгодных сочетаний нагрузок, действующих на фундамент в уровне поверхности земли или отметки верха ростверка

3.2 Определение несущей способности и расчетной нагрузки свай

3.3 Определение числа свай в свайном фундаменте и проверки по 1 группе предельных состояний

3.4 Проверка напряжений в свайном основании по 2 группе предельных состояний (по подошве условного свайного фундамента).

3.5 Расчет осадок свайных фундаментов

3.6 Подбор оборудования для погружения свай. Определение расчетного отказа

3.7 Заключение по варианту свайных фундаментов

4. Рекомендации по производству работ и устройству гидроизояции

Заключение по проекту

Список использованной литературы

Цель данного курсового проекта – проектирование и расчет фундаментов для химического корпуса со стенами из стеновых панелей, внутренний каркас из сборных ж/б колонн с продольным расположением ригелей.

Размеры в плане 27х36 м.

Здание имеет подвал в осях В-Г. Отметка пола подвала – 3 м.

Отметка пола первого этажа 0.00 м на 0.15 м выше отметки спланированной поверхности земли.

Место строительства – поселок Кировский заданы отметки природного рельефа – 38,2м и уровня грунтовых вод 34,8м .

Также известны инженерно-геологические условия, физические характеристики грунтов и их гранулометрический состав.

В ходе разработки курсового проекта необходимо рассчитать два типа фундаментов: мелкого заложения и свайный.

Для фундаментов мелкого заложения проводятся расчеты: определение физико-механических свойств грунтов, оценка грунтовых условий строительной площадки, расчет размеров и выбор вариантов фундаментов, расчет оснований по деформациям, расчет осадки.

Для разработки свайных фундаментов: расчет размеров ростверков, определение осадки свайных фундаментов, подбор оборудования для погружения свай и расчетный отказ.

1. Грунтовые условия строительной площадки

Определение наименования грунтов по ГОСТ 25100-82

Характеристики не определяются

2-й слой Пылевато-глинистый

· класс – нескальный грунт

· группа – осадочный несцементированный

· подгруппа – обломочный пылевато-глинистый

· тип – определяется по числу пластичности:

·

· вид – не определяется т.к. включения отсутствуют

· разновидность – определяется по показателю текучести:

— Супесь пластичная

· Вывод: Супесь, пластичная.

3-й слой Песчаный

· класс – нескальный грунт

· группа – осадочный несцементированный

· подгруппа – обломочный песчаный

· тип – песок Средней крупности

· вид – определяется по коэффициенту пористости:

-Средней плотности

· разновидность – определяется по степени влажности:

· -влажный

· засоленность – не определена.

Вывод: песок средней крупности, средней плотности, влажный.

4-й слой Пылевато-глинистый

· класс – нескальный грунт

· группа – осадочный несцементированный

· подгруппа – обломочный пылевато-глинистый

· тип – определяется по числу пластичности:

– значит глина

· вид – не определяется т.к. включения отсутствуют

· разновидность – определяется по показателю текучести:

· — глина полутвердая

Вывод: глина полутвердая.

2 Слой- супесь пластичная.

3 Слой- песок средней крупности, средней плотности, насыщен водой.

4 Слой- глина полутвердая

Таблица 1. — Физико-механические свойства грунтов

Название: Основания и фундаменты Раздел: Рефераты по строительству Тип: курсовая работа Добавлен 17:34:02 26 января 2011 Похожие работы Просмотров: 23772 Комментариев: 9 Оценило: 5 человек Средний балл: 4.6 Оценка: неизвестно Скачать

№ слоя	Мощность слоя м	Отметка подошвы слоя м	Полное наименование грунта	Физические характеристики										Механические характеристики
				r г/см 3	w	e	Sr	WL	WP	IP %	IL %	cn КПа		jn град	Е МПа
1	0.5	36,6	Насыпь	1,6	—	—	—	—	—	—	—	—	—		—	—
2	3.9	33,4	Супесь пластичная	1,99	2,72	0.17	0.6	—	0,2	0,14	6	0,5	14		25	20
3	4,6	28,6	Песок средней крупности, средней плотности, насыщен водой.	2	2,67	0.24	0.65	0,98	—	—	—	—	1		35	30
4	7.2	21,4	Глина полутвердая	1,93	2.72	0.28	0.8	—	0.46	0.25	21	0.27	50,5		18,5	19,5

1.3 Оценка грунтовых условий (заключение по стройплощадке)

Строительная площадка имеет спокойный рельеф с абсолютной отметкой 38,2м . Грунты имеют слоистое напластование с выдержанным залеганием слоев. Наблюдается согласное залегание пластов с малым уклоном (i=1-2%). Грунтовые воды залегают на абсолютной отметке 34,8м т.е. на глубине 3,4 от поверхности, и принадлежат к второму слою.

Послойная оценка грунтов:

1-й слой – насыпь, толщиной 1,6 м – как основание не пригоден.

2-й слой – супесь, пластичная. Толщина слоя 3.9 м. Модуль деформации Е=20 МПа указывает на то, что данный слой среднесжимаем и может служить вполне хорошим естественным основанием, R₀ =262,5 кПа следовательно супесь средней прочности.

3-й слой – песок средней крупности, средней плотности, насыщен водой, толщиной 4.8 м . По модулю деформации Е=30 МПа малосжимаем и может служить хорошим естественным основанием, R₀ =400 кПа следовательно песок прочный

4-й слой – глина полутвердая, мощность 7.2 м. По показателю текучести ( I_L =0.27 3,4 м

в части здания с подвалом: d­_f +2м =3.659м , что >3,4 м

глубину заложения фундамента принимаем не менее d_f .

2.2 Определение размеров подошвы фундамента

Размеры подошвы фундаментов подбираются по формулам сопротивления материалов для внецентренного и центрального сжатия от действия расчетных нагрузок.

При расчете нескальных грунтов давление по подошве фундамента не должно превышать условную критическую нагрузку:

R – расчетное сопротивление грунта основания, рассчитывается по формуле, учитывающей совместную работу сооружения и основания и коэффициенты надежности.

g_{C 1} и g_{C 2} – коэффициенты условий работы принимаемые по СНиП т.3

g_{C 1} = 1.2 – для пылевато-глинистые, а также крупнообломочные с пылева- то-глинистым заполнителем с показателем текучести грунта или заполнителя.

0,25 1 – то же, залегающих выше подошвы фундамента.

с_II – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.

Среднее давление по подошве ф-та:

; ;

N₀ – нагрузка на фундамент

g_{mt ­} – среднее значение удельного веса грунта и бетона.

А – площадь подошвы фундамента

для ленточного А= b×1м

для столбчатого А=b 2 м

В данном курсовом проекте для определения размеров подошвы фундамента использован графоаналитический метод решения.

2.2.1 Стена по оси «А» без подвала

d=1.8м; Р =1400/b 2 + 20×1.8=1400/b 2 + 36 = f₁ (b)

P	b
1436	1
386	2
191,5	3
123,5	4

R	b
257,64	0
332,52	4

Принимаем фундамент ФВ8-1 2700х2400 мм.

b_тр = 2,4 м, принимаем b=3м.

Проверка с учетом пригруза на выступах фундамента

; ;

R(2,7)= =313,8 кПа

Недогруз 26 %, ни чего не меняем т. к. при других размерах подошвы фундамента не выполняется неравенство Р_max ≤1.2R.

2.2.2 Стена по оси «Б» без подвала

Р =2700/b 2 + 20×1,8=2700/b 2 + 36 = f₁ (b)

P	b
2736	1
711	2
336	3
204,75	4

]

R	b
257,64	0
332,52	4

b_тр = 3,1м, принимаем b=3,6м, фундамент ФВ11-1 3600х3000мм.

Проверка с учетом пригруза на выступах фундамента

; ;

R=1.2·(15,6·3,6+214,7)=357,4 ; P 1

h_s – толщина слоя грунта выше подошвы фундамента со стороны подвала, м.

h_cf – толщина конструкции пола подвала (0.15м)

g_cf – расчетное значение удельного веса пола подвала(22 кH/м 3 )

d_b – глубина подвала

Р =2200/b 2 + 20×4,8=2200/b 2 +96 = f₁ (b)

P	b
1073	1,5
646	2
340,4	3
233,5	4

кН/м 3

град

R	b
948,8	0
1110	4

b_тр = 1,6м, принимаем b=2,1м, фундамент ФВ4-1 2100х1800мм, это наименьший фундамент подходящий под колонны сечением 800х500мм.

Проверка с учетом пригруза на выступах фундамента

; ;

R=1.2·(33,6·2,1+790,7)=1033,5 ; P 3 s_zgi , кН/м 2 s_общ , кН/м 2 1 0 0 0 2 1,8 19,9 35,82 35,82 3 1,4 10,75 15,05 50,87 4 4,8 10,08 48,38 147,64 5 σ_zw -6.2м 10 62 209,64 6 7,2 19,3 138,96 348,6

g_i – удельный вес i-го слоя грунта .

Н_i – толщина i-го слоя.

s_{zg 0} – вертикальное напряжение от собственного веса грунта на уровне подошвы

Строим вспомогательную эпюру 0.2×s_zg – для дальнейшего определения сжимаемой толщи основания.

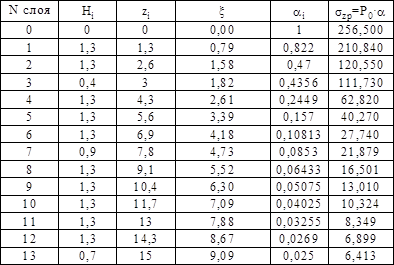

Определим напряжение от внешней нагрузки, т.е. от фундамента:

P₀ = P_cp — s_{zg 0 ­} — дополнительное вертикальное давление на основание

Р – среднее давление под подошвой фундамента.

a — коэффициент , принимаемый по таблице СНиП в зависимости от формы подошвы фундамента и относительной глубины

Сжимаемую толщу основания определяем графически – в точке пересечения графиков

Аналитическая проверка: s_zp = 0.2×s_zg ± 5 кПа

0.2×s_zg = 15,02кПа – условие выполнено

N слоя	hi	Еi	σzp кров.	σzp под.	σzp сред.	σ
1	1,3	20000	256,5	210,84	233,67	0,0122
2	1,3	20000	210,84	120,55	165,70	0,0086
3	0,4	20000	120,55	111,73	116,14	0,0019
4	1,3	30000	111,73	62,82	87,28	0,0030
5	1,3	30000	62,82	40,27	51,55	0,0018
6	1,3	30000	40,27	27,74	34,01	0,0012
0,0286

Осадка не превышает допустимые 8 см.

Эпюра напряжений от собственного веса грунта:

№	Высота слоя, м	Удельный вес грунта, кН/м 3	szgi , кН/м 2	sобщ , кН/м 2
1	0	0	0
2	1,8	19,9	35,82	35,82
3	1,4	10,75	15,05	50,87
4	4,8	10,08	48,38	147,64
5	σzw -6.2м	10	62	209,64
6	7,2	19,3	138,96	348,6

g_i – удельный вес i-го слоя грунта .

Н_i – толщина i-го слоя.

s_{zg 0} – вертикальное напряжение от собственного веса грунта на уровне подошвы

Строим вспомогательную эпюру 0.2×s_zg – для дальнейшего определения сжимаемой толщи основания.

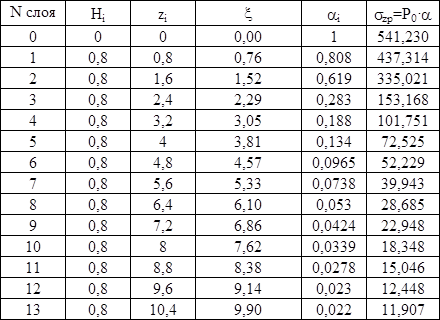

Определим напряжение от внешней нагрузки, т.е. от фундамента :

P₀ = P_ср — s_{zg 0 ­} — дополнительное вертикальное давление на основание

Р – среднее давление под подошвой фунадмента.

P₀ = 617,7 –76,47=541,23 кПа

a — коэффициент , принимаемый по таблице СНиП в зависимости от формы подошвы фундамента и относительной глубины

h_i = 0.4b , где b – ширина фундамента

Сжимаемую толщу основания определяем графически – в точке пересечения графиков

f(0.2×s_{zg 0} ) и f(s_zp ) — Сжимаемая толщина Н_с = 4,8 м s_zp =39,94 кПа

Аналитическая проверка: s_zp = 0.2×s_zg ± 5 кПа

0.2×s_zg =29,53кПа – условие выполнено

N слоя	hi	Еi	σzp кров.	σzp под.	σсред.	S
1	0,8	30000	541,23	437,314	489,27	0,0104
2	0,8	30000	437,314	335,021	386,17	0,0103
3	0,8	30000	335,021	153,168	244,09	0,0065
4	0,8	30000	153,168	101,751	127,46	0,0034
5	0,8	30000	101,751	72,525	87,14	0,0023
6	0,8	30000	72,525	52,229	62,38	0,0017
0,0346

В связи с отсутствием данных о последующих слоях вычислить осадку в этих слоях не возможно, однако исходя из того, что осадка в слое №14 мала, осадкой последующих слоев можно пренебречь.

Осадка не превышает допустимые 8 см.

Необходимо проверить разность осадок фундаментов в здании.

где:

DS – разность осадок фундаментов в здании

L – расстояние между этими фундаментами

(3,46-2,89)/600 = 0.00095 3

Построение эпюры активного давления грунта на стену подвала

λ_а =tg 2 =0.49

σ_ас =

2.7 Заключение по варианту фундаментов мелкого заложения

Несмотря на немаленькие недогрузки все фундаменты рациональны и на свайный фундамент переходить нет необходимости, так как залегающие грунты вполне пригодны и для такого варианта фундаментов.

3. Расчет и конструирование свайных фундаментов

В данном проекте необходимо произвести расчет для свайного фундамента:

свайный фундамент в «кусте» ( для внутренних колонн по оси Б)

Выбор типа, вида, размеров свай и назначение габаритов ростверков

Рассчитываем свайный фундамент под стену «В» с подвалом.

3.1.1. Определение нагрузок.

Нагрузки собираются по I и II предельному состоянию:

I-е пр. сост. где: g_f =1.2

II-е пр. сост. где: g_f =1

для «куста» по оси Б

N₀ 11 =2700·1=2700 kH

3.1.2. Назначаем верхнюю и нижнюю отметки ростверка.

3.1.3.Выбираем железобетонную сваю С 7-30.

Тип –висячая, с упором в слой полутвердой глины

С квадратным сечением 0,3х0,3 м, длиной 7м.

3.2 Определение несущей способности и расчетной нагрузки свай

g_с – коэффициент условий работы свай в грунте.(1)

R – расчетное сопротивление грунта под нижним концом сваи.(3600 кПа)

A – площадь поперечного сечения сваи.(0.09 м 2 )

u – наружный периметр поперечного сечения сваи(1.2 м)

f_i – расчетное сопротивление i-го слоя (по боковой поверхности сваи, кПа)

g_cr =1; g_cf =1 – коэффициенты условий работы грунта, соответственно , под нижним концом сваи и учитывающий влияние способа погружения на расчетное сопротивление грунта.

N_c =F_d /g_k , где: g_k =1.4 – коэффициент надежности по нагрузке.

Определение сопротивления грунта по боковой поверхности сваи

N	hi	gcfi	zi	fi	gcf ·hi· fi
1	0,4	1	4,6	23,2	9,28
2	1,6	1	5,6	57,2	91,52
3	1,6	1	7,2	60,4	96,64
4	1,6	1	8,8	63,2	101,12
5	2,05	1	10,625	55,2	113,16

где:

N_c I – нагрузка на фундамент в уровне поверхности земли.

N_c – принятая расчетная нагрузка

— коэффициент , зависящий от вида свайного фундамента

=9 – для «куста»

d – размер стороны сечения сваи = 0.3 м

h_p – высота ростверка от уровня планировки до подошвы

g_mt (20 кН/м 3 )– осредненный удельный вес материала ростверка и грунта на уступах.

1.1– коэффициент надежности

Принимаем число свай равное шести.

3.3.2 Уточнение размеров ростверка в плане

Принимаем прямолинейное расположение свай в фундаменте, расстояние между ними – необходимый минимум 3d (0.9м), расстояние от грани ростверка до грани сваи: с₀ =0,3d+0.05=0.14м

Расстояние от центра сваи до края ростверка:

0.5d + c₀ = 0.15 + 0.14 =0.29 м.

Общий габарит ростверка: b_p = 3d + 2c₀ = 0.9 + 2×0.28 = 1.46м.

Принимаем размеры ростверка в плане 1,5х2,5м.

3.4 Проверка напряжений в свайном основании по 2 группе предельных состояний (по подошве условного свайного фундамента)

Ширина условного фундамента:

b — расстояние между осями крайних свай

d – размер поперечного сечения сваи

l – расстояние от острия сваи до уровня, с которого происходит передача давления боковой поверхностью сваи на грунт.

Р_у =(2700+97,88+713+90,34)/9,61=374,7kH/м 2

Р_у 3 s_zgi , кН/м 2 s_общ , кН/м 2 1 0 0 0 2 1,8 19,9 35,82 35,82 3 1,4 10,75 15,05 50,87 4 4,8 10,08 48,38 147,64 5 σ_zw -6.2м 10 62 209,64 6 7,2 19,3 138,96 348,6

g_i – удельный вес i-го слоя грунта .

Н_i – толщина i-го слоя.

s_{zg 0} – вертикальное напряжение от собственного веса грунта на уровне подошвы

Строим вспомогательную эпюру 0.2×s_zg – для дальнейшего определения сжимаемой толщи основания.

Определим напряжение от внешней нагрузки, т.е. от фундамента:

P₀ = P_ср — s_{zg 0 ­} — дополнительное вертикальное давление на основание

Р_ср – среднее давление под подошвой фундамента.

P₀ =617,7–248,24 =369,46 кПа

a — коэффициент , принимаемый по таблице СНиП в зависимости от формы подошвы фундамента и относительной глубины

N слоя	Hi	zi		i	zp =P0 ·
0	0	0	0,00	1	369,460
1	1	1	0,80	0,86	317,736
2	1	2	1,60	0,5628	207,932
3	1	3	2,40	0,3578	132,193
4	1	4	3,20	0,2375	87,747
5	1	5	4,00	0,1658	61,256

Сжимаемую толщу основания определяем графически – в точке пересечения графиков

0.2×s_zg = 64.8 кПа – условие выполнено

Аналитическая проверка: s_zp = 0.2×s_zg ± 5 кПа =64,8±5 условие выполнено

hi	Еi	σzp кров.	σzp под.	σzp сред.	S
1	19500	369,46	317,74	343,60	0,018
1	19500	317,74	207,93	262,84	0,013
1	19500	207,93	132,93	170,43	0,009
1	19500	132,19	87,74	109,97	0,006
1	19500	87,75	61,26	74,51	0,004
0,049

S = 0.049×0.8 = 0.039 м =3,9 см

Осадка не превышает допустимые 8 см.

3.6 Подбор оборудования для погружения свай. Определение расчетного отказа

Глубина погружения сваи S_a от одного удара молота или от работы вибропогружателя в течение 1 минуты называется отказом.

Определяется по формуле:

где: h = 1500 кПа – для ж/б свай

x 2 = 0.2 – коэффициент восстановления

М =0,8 — коэффициент зависящий от грунта под концом сваи.

Е_d =1,75·a·N – расчетная энергия удара молота

Е_d = 1.75×25×575,76 = 25189,5 Дж=25,2 кДж

N = 575,76 кН – расчетная нагрузка на сваю.

Выбираем паро-воздушный молот одиночного действия СССМ-570:

расчетная энергия удара 27 кДж

масса молота 2,7 т

масса ударной части 1,8т

Высота подъема цилиндра 1,5м

m₁ = 27 кН – масса молота

m₂ = 15,9 кН — вес сваи

m₃ = 0.3 кН – масса подбабка

*

квадратного сечения 0,3х0,3м, длиной 7м. Марка сваи С 7-30, несущая способность F_d =806кН. Ростверки монолитные железобетонные высотой 1,5м. Несущий слой-глина полутвердая с I_L =0.27. Оборудование для погружения — паро-воздушный молот одиночного действия ССС-570 с Е_d =25.2 кДж. Расчетный отказ-0,004м.

3.7 Рекомендации по производству работ и устройству гидроизоляции

Земляные работы должны выполнятся комплексно-механизированным способом в соответствии со СНиП 3.02.07-87. Ширина по дну траншеи с учетом ширины конструкции фундаментов и необходимостью спуска людей с добавлением 0,6м.

Наружную поверхность фундаментов, стен подвала покрывают двумя слоями горячего битума.

Заключение

Выполнив курсовой проект я научился рассчитывать как фундаменты мелкого заложения, так и свайные фундаменты.

После проведенных расчетов как основной вариант принимаем фундаменты мелкого заложения:

После проведенных расчетов принимаем фундаменты:

-по оси «А»( в бесподвальной части здания) – сборный под колонны ФВ8-1 2,7х2,4м Глубина заложения фундамента от планировочной отметки -1800 мм.

-по оси «Б» (в бесподвальнй части здания) – сборный под колонны ФВ10-1 3,3х3м Глубина заложения фундамента от планировочной отметки –1800 мм.

-по оси «В» (в подвальной части здания) – сборный под колонны ФВ4-2,1х1,8м. Глубина заложения фундамента от планировочной отметки -4800 мм.

-по оси «Г» (в подвальной части здания) – ленточный, сборный. Плиты железобетонные Ф16; блоки фундаментные марки – ФС 6. Глубина заложения фундамента от планировочной отметки -4800 мм.

Как второй вариант строительства можно принят свайный фундамент, со сваями длиной 7м марки С7-30.

Список использованной литературы

1. Механика грунтов, основания и фундаменты( методические указания к курсовому проекту для студентов специальности 1202) ДВГТУ 1984. г.Владивосток

2. Веселов В.А. Проектирование оснований и фундаментов. М.: Стройиздат, 1990

3. Далматов Б.И. Механика грунтов, основания и фундаменты. Л.: Стройиздат 1988

Источник
