Глубина заложения фундаментов, гидроизоляция фундаментов
Главная > Реферат >Строительство
41 глубина заложения фундаментов, гидроизоляция фундаментов

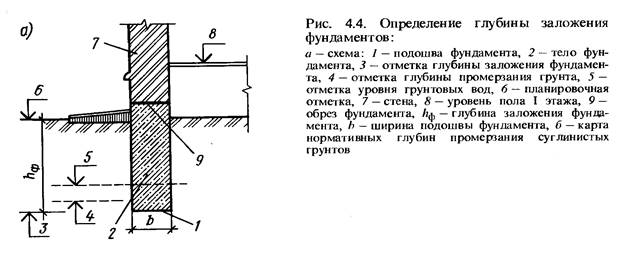

Расстояние от спланированной поверхности грунта до уровня подошвы называют глубиной заложения фундамента , которая должна соответствовать глубине залегания слоя основания.
Глубина заложения фундаментов зависит от многих факторов:
вид здания и его конструктивные особенности (наличие подвалов, количество этажей и т. д.);
величины и характер нагрузок, действующих на фундамент;
глубины заложения фундаментов примыкающих зданий;
геологические и гидрогеологические условия площадки;
возможность пучения грунта при промерзании и осадки при оттаивании.
Минимальную глубину заложения фундаментов под наружные стены для отапливаемых зданий обычно принимают—0,7 м. Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта; ее назначают не менее 0,5 м от уровня земли или пола подвала.
Для неотапливаемых зданий глубина заложения должна быть не менее расчетной глубины промерзания (за исключением фундаментов на грунтах первой группы).
Грунт, являющийся основанием для фундамента дома, должен обладать достаточной прочностью и несжимаемостью. этим требованиям отвечают не все грунты.
Если основание состоит из влажного мелкозернистого грунта (песка мелкого или пылеватого, супеси, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерзания грунта.
В непучинистых грунтах (крупнообломочных, а также песках гра вел истых, крупных и средней крупности) глубина заложения фундаментов также не зависит от глубины промерзания, однако при достаточно большом (2 м и более) промерзании глубину заложения фундаментов выбирают не менее расчетной глубины промерзания грунта. Но не меньше 0,5 м.
В скальных и полускальных породах котлованы под деревянные дома не делают, ограничиваясь снятием просадочного верхнего слоя грунта
гидроизоляция фундаментов — комплекс мероприятий, которые направлены на повышение влагостойкости основы любого сооружения.
Исходя из того, как воздействует вода, выбирают нужный вид гидроизоляции.
Для того чтобы защитить стены, фундамент и пол от гидростатического подпора грунтовых вод, используют противонапорную гидроизоляцию.
Безнапорная , в свою очередь служит для того, чтобы уберечь здание от временного воздействия атмосферных осадков и сезонной верховодки.
противокапиллярная гидроизоляция, защищает пол и стены, в тех местах, где наблюдается капиллярный подъем грунтовой влаги.
По методу устройства различают гидроизоляции: окрасочную, штукатурную (цементную или асфальтную), литую асфальтную, оклеечную (из рулонных материалов) и оболочковую (из металла).
Горизонтальную гидроизоляцию при отсутствии подвалов целесообразно укладывать в уровне бетонной подготовки пола первого этажа, на 15—20 см выше уровня отмостки. При наличии подвала гидроизоляцию устраивают также и под полом подвала. Во внутренних фундаментах горизонтальную изоляции укладывают в уровне обреза Вертикальную гидроизоляцию устраивают для защиты стен подвала.
При высоком расположении горизонта грунтовых вод (выше пола подвала) могут требоваться специальные меры усиления конструкции фундаментов и гидроизоляции, вплоть до устройства герметических оболочек из металла. Одновременно проводят меры по понижению уровня грунтовых вод — дренирование и тому подобные мероприятия.

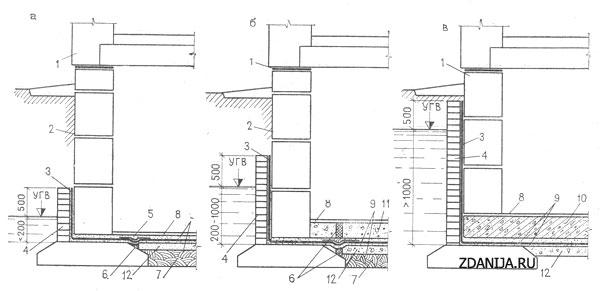

а — при напоре грунтовых вод менее 200 мм; б — при напоре 200-1000 мм; в — при напоре свыше 1000 мм; 1 — рулонная гидроизоляция; 2 — окрасочная гидроизоляция (промазка горячим битумом за 2 раза); 3 — оклеечная гидроизоляция; 4. — защитная стенка из кирпича; 5 — стеклоткань; 6- деформационный шов; .7 — глина; 8 — пол подвала; 9 — стяжка; 10 — железобетонная плита; 11 — пригрузочный слой из бетона; 12 — подготовка
Источник
Реферат: Глубина заложения фундаментов, гидроизоляция фундаментов
| Название: Глубина заложения фундаментов, гидроизоляция фундаментов Раздел: Рефераты по строительству Тип: реферат Добавлен 12:22:30 25 июня 2011 Похожие работы Просмотров: 405 Комментариев: 15 Оценило: 2 человек Средний балл: 5 Оценка: неизвестно Скачать | |||||||||||||||||||||
| Рубрика | Строительство и архитектура |
| Вид | реферат |
| Язык | русский |
| Дата добавления | 27.04.2013 |
| Размер файла | 193,7 K |
Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже
Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.
HTML-версии работы пока нет.
Cкачать архив работы можно перейдя по ссылке, которая находятся ниже.
Подобные документы
Порядок определения глубины заложения фундаментов, главные факторы и критерии, на нее влияющие. Цель и методика расчета оснований по деформациям. Этапы расчета деформаций основания и осадок фундаментов. Вычисление параметров арматуры подошвы фундамента.
контрольная работа [278,2 K], добавлен 07.01.2011
Конструирование свайных фундаментов мелкого заложения. Анализ инженерно-геологических условий. Определение глубины заложения подошвы фундамента, зависящей от конструктивных особенностей здания. Проведение проверки по деформациям грунта основания.
курсовая работа [242,3 K], добавлен 25.11.2014
Оценка инженерно-геологических условий стройплощадки. Конструктивные особенности подземной части здания. Выбор типа и конструкции фундаментов, назначение глубины их заложения. Определение несущей способности сваи и расчет осадки свайных фундаментов.
курсовая работа [3,1 M], добавлен 02.07.2010
Оценка инженерно-геологических условий строительной площадки. Выбор глубины заложения фундаментов, сооружаемых в открытом котловане. Определение размеров подошвы фундаментов мелкого заложения (на естественном основании). Расчет свайного фундамента.
курсовая работа [336,3 K], добавлен 13.12.2013
Характеристика проектирования оснований и фундаментов. Инженерно-геологические условия выбранной строительной площадки. Общие особенности заложения фундамента, расчет осадки, конструирование фундаментов мелкого заложения. Расчёт свайных фундаментов.
курсовая работа [1,1 M], добавлен 08.03.2012
Источник
SGround.ru
Сайт о фундаментах, их основаниях и морозном пучении грунтов
Выбор глубины заложения фундаментов
Основные принципы выбора глубины заложения фундамента
Оглавление
1. Введение
Тема статьи очень важная – выбор глубины заложения фундамента не менее важен чем его способность без разрушения воспринимать нагрузки от надземной части сооружения без разрушения, осадок и деформаций.
Почему так? В первую очередь потому, что слишком маленькая глубина заложения фундамента ведет к воздействию на него труднопреодолимых лобовых сил морозного пучения грунтов. А слишком большая глубина до подошвы фундамента – это неоправданные большие финансовые затраты. Поэтому важно определить минимально необходимую и достаточную для обеспечения надежности и долговечности здания (или сооружения) глубину заложения фундамента.
2. Критерии выбора глубины заложения фундамента
Существуют несколько параметров которые влияют на глубину заложения фундамента. Приведу список параметров в порядке уменьшения значимости:
- Тип грунта в пределах сезонно-промерзающего слоя;
- Глубина промерзания грунта (расчетная);
- Уровень грунтовых вод (максимальный прогнозный);
- Прочность грунтов основания (как правило повышается с глубиной) и нагрузка на фундамент;
- Стоимость возведения фундамента.
В статье далее речь пойдет преимущественно о столбчатых, ленточных, плитных и других видах несвайных фундаментов. Т.к. глубина погружения сваи обычно составляет не менее 4,0 м., то в подавляющем большинстве случаев нижний конец сваи находится ниже глубины промерзания грунта. Для свай глубина погружения назначается из расчета по прочности и деформациям и рассматривается в отдельной статье.
Отдельной строкой следует выделить незаглубленные и малозаглубленные фундаменты. Чуть подробнее о них в конце этой статьи, а совсем подробно в этой статье.
Подробнее остановимся на каждом из параметров в списке:
- Тип грунта в пределах сезоннопромерзающего слоя;
Для определения глубины заложения фундамента важен тип грунта, т.к. это определяет пучинистый грунт или нет. Степень пучинистости зависит и от других факторов, например от влажности (см. статью физика процесса пучения), но влажность меняется – сегодня грунт сухой, а завтра началась аномально-дождливая погода и он стал водонасыщенным. А вот некоторые типы грунтов, такие как пески средние и крупные, крупнообломочные грунты с песчаным заполнителем, щебенистые и галечниковые грунты непучинисты всегда, при любых условиях. Для таких гарантированно непучинистых грунтов глубину заложения фундамента можно выбирать без учета глубины промерзания грунта – только из конструктивных соображений.
- Зависимость глубины заложения фундамента от глубины промерзания грунта
Если же грунты в зоне промерзания не относятся к гарантированно непучинистым, то в первую очередь следует выбрать глубину до подошвы фундамента так, чтобы она была больше максимальной расчетной глубины промерзания грунта. Если это условие не выполнить, то на фундамент будут воздействовать лобовые силы морозного пучения, а это будет означать почти гарантированный перекос фундаментов (в той или иной степени) в зимний период со всеми вытекающими последствиями.
Глубина промерзания при этом определяется с учетом тепловыделений от отапливаемого здания – чем выше температура в помещении зимой, тем меньше расчетная глубина промерзания. Если же здание/сооружение не отапливаемое тогда расчётная глубина промерзания больше нормативной в 1,1 раза за счет того, что холодные фундаменты лучше проводит тепло, а это ускоряет отток тепла из грунта и его промерзание.
- Зависимость глубины заложения фундамента от уровня грунтовых вод
Грунтовые воды сами по себе не являются такой уж проблемой для железобетонной конструкции – если опустить ее в чистую воду, то бетон и арматура будет чувствовать себя даже лучше чем на открытом воздухе.
Опасность грунтовых вод заключается в том, что они делают большинство грунтов сильнопучинистыми. При чем не только ниже уровня грунтовых вод (УГВ) грунты приобретают такие свойства, но и в некоторой толще над УГВ – в пределах капиллярной (морозоопасной) каймы толщиной до 3-3,5 м (подробно см. статью). Помимо этого, бетон, впитывая в себя воду, зимой в последующем быстро разрушается из-за того, что вода внутри пор бетона увеличивается в объеме при замерзании и разрывает бетон изнутри.
Кроме того, грунтовые воды зачастую содержат в себе загрязняющие вещества, которые агрессивно воздействуют на бетон, сталь и арматуру ж/б конструкций – обладают агрессивными свойствами.
- Зависимость глубины заложения фундамента от прочности грунтов основания и нагрузки на фундамент
При внимательном изучении формулы по которой определяется расчетное сопротивление грунта видно, что этот показатель значительно увеличивается с увеличением глубины заложения фундамента. Так происходит из-за того, что если слои грунта под подошвой фундамента находятся глубже, то они сильнее обжаты выше расположенными слоями и, следовательно, они более плотные и их сложнее вывести из состояния устойчивости (потеря устойчивости грунта связана с выпором части грунтового массива из-под подошвы фундамента вбок и вверх, см. схему).
Схема потери устойчивости грунта от вертикальной нагрузки
Поэтому при больших нагрузках на фундамент можно либо увеличить площадь подошвы, либо увеличить глубину его заложения. Решение в каждом случае принимается индивидуально с учетом экономики и характеристик слоев грунта и характера их напластования.
- Зависимость глубины заложения фундамента от экономики и финансов собственника
Здесь все понятно – чем глубже зарывать фундамент, тем больше потребуется материалов и земляных работа, тем выше будет стоимость строительства. Поэтому всегда важно не делать огромный запас, а определять минимально необходимое заглубление.
3. Требования норм проектирования к глубине заложения фундаментов
Обратимся к главному действующему нормативу в области проектирования фундаментов – СП 22.13330.2016 раздел 5.5 «Глубина заложения фундаментов» п.5.5.1 гласит:
«Глубину заложения фундаментов следует принимать с учетом:
- назначения и конструктивных особенностей проектируемого сооружения, нагрузок и воздействий на его фундаменты;
- глубины заложения фундаментов примыкающих сооружений, а также глубины прокладки инженерных коммуникаций;
- существующего и проектируемого рельефа застраиваемой территории;
- инженерно-геологических условий площадки строительства (физико-механических свойств грунтов, характера напластований, наличия слоев, склонных к скольжению, карманов выветривания, карстовых полостей и пр.);
- гидрогеологических условий площадки и возможных их изменений в процессе строительства и эксплуатации сооружения;
- возможного размыва грунта у опор сооружений, возводимых в руслах рек (мостов, переходов трубопроводов и т.п.);
- глубины сезонного промерзания грунтов.
Выбор оптимальной глубины заложения фундаментов в зависимости от указанных условий необходимо выполнять на основе технико-экономического сравнения различных вариантов.»
То есть почти то же самое, о чем говорилось выше только другими словами. Далее в п. 5.5.2-5.5.4 СП идет методика определения расчетной и нормативной глубины промерзания – это вопрос рассмотрен в другой статье.
Далее п 5.5.5 однозначно определяет правила выбора глубины заложения фундамента:
Глубину заложения фундаментов отапливаемых сооружений по условиям недопущения морозного пучения грунтов основания следует назначать:
- для наружных фундаментов (от уровня планировки) по таблице 5.3;
- для внутренних фундаментов — независимо от расчетной глубины промерзания грунтов.
Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если:
- специальными исследованиями на данной площадке установлено, что грунты не имеют пучинистых свойств;
- специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную надежность сооружения и не превышают предельно допустимых деформаций (см. 5.6);
- предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов выполнена замена грунта непучинистым материалом на глубину промерзания.
| Грунты под подошвой фундамента | Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод d w , м, при | |
|---|---|---|
| dw ≤ df +2 | dw > df +2 | |
| Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности | Не зависит от df | Не зависит от df |
| Пески мелкие и пылеватые | Не менее df | То же |
Супеси с показателем текучести JL  Фото: незаглубленный ленточный фундамент Имею личный опыт применения ленточного незаглубленного фундамента под 2хэтажным срубом – в зимний период каждый раз происходит одинаковый перекос порядка 10-15 см, грунты сильнопучинистые. Эти деформации вызывает перекосы крыльца и наружной лестницы, поэтому они были сделаны с возможностью свободной деформации относительно сруба. В остальном все работает нормально, летом приходит в исходное положение. В общем вариант имеет право на жизнь в дачном строительстве, для капитального жилого дом – не рекомендую. Источник | ||
