Какой глубины должен быть фундамент
Ленточное основание или плита?
Зданию с подвалом или погребом нужно заглублённое основание
При определении необходимой глубины важно учитывать не только особенности дома, но и такие факторы, как уровень подземных вод и характеристики почвы. Подобные расчёты, как правило, проводятся профессиональными строителями
Когда все подсчёты будут произведены, делается выбор в пользу того или иного варианта фундамента.
Наибольшей популярностью для домов с подвалом пользуются следующие варианты:
- Ленточный фундамент. Он удобен тем, что его можно возвести из различных стройматериалов, сборных конструкций или монолита. Для выбора определённых материалов проводится точный расчёт фундамента с учётом такого параметра, как нагрузка от дома.
- Армированное плитное основание. Ленточный фундамент имеет серьёзный минус – он неспособен правильно распределить нагрузку, поступающую от несущих стен, на некоторых видах грунта. Если вы строите дом на проблемном грунте, стоит отдать предпочтение плитному основанию. Его можно залить целиком на выбранном участке или оборудовать из отдельных плит.

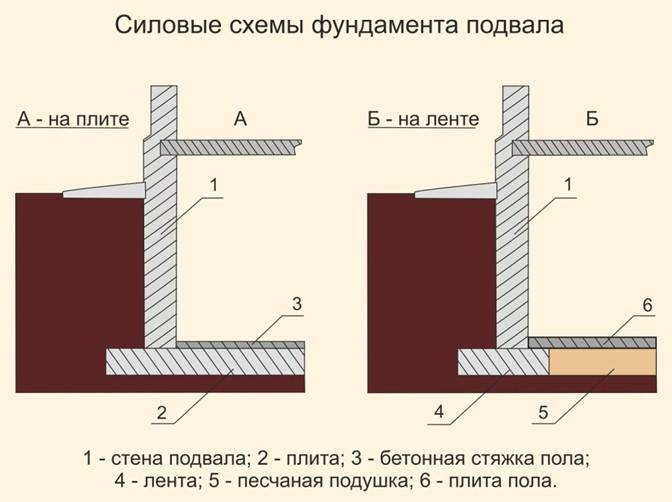

Ленточный и плитный фундамент различается не только используемыми материалами, но и ценой. Последний имеет более высокую стоимость, которая полностью оправдана при строительстве дома с подвалом на сложном грунте. Проблемными считаются торфяники, глина и пучинистые грунты. Они отличаются неустойчивостью и повышенным содержанием грунтовых вод. Из-за этого они подвержены естественной усадке и периодическому движению. Обычный фундамент не сможет обеспечить дому необходимую защиту, в то время как плитное основание имеет большую площадь для распределения нагрузки и гарантирует устойчивость постройки
Это особенно важно для дома с подвалом
Будущее подвальное помещение.
Как построить фундамент с подвалом своими руками?
Поэтапный план строительства основания с жилым цоколем состоит из следующих пунктов:
- Зачистки и разметки строительной площадки.
- Обустройства котлована и траншей под инженерные коммуникации.
- Обустройства дренажной подсыпки под подошву будущего фундамента.
- Обустройства гидроизоляции подошвы фундамента.
- Строительства подошвы основания.
- Строительства стен основания.
- Гидроизоляции и теплоизоляция стен основания.
- Обратной подсыпки грунта с обязательным обустройством дренажной прослойки под стеной основания.
- Обустройства отмостки и лицевой отделки цокольной части строения.
Первые четыре этапа выполняются по общепринятым технологиям, практикуемым при строительстве обычного ленточного или плитного фундамента. То есть, перед тем, как сделать фундамент под дом с подвалом, участок очищают от плодородной почвы (она пригодится на клумбах), размечают верхнюю границу котлована и приступают к земляным работам.
Рытье котлована осуществляется поэтапно, путем отбора 50-сантиметровых слоев грунта. В итоге, стенки котлована имеют ступенчатую структуру, а с габаритами будущего фундамента совпадает только дно выемки.
Подсыпку дренирующего слоя обустраивают, размещая на дне котлована 15 или 20-сантиметровый слой песка и мелкого гравия. Поверх этого сэндвича настилают рулонную гидроизоляцию (мембранная пленка или рубероид).
А вот работы по строительству подошвы и стен основания выполняются по индивидуальной технологии, характерной лишь для строительства монолитных фундаментов с подвалом. Поэтому строительство подошвы и стен мы рассмотрим особо.
Заливаем подошву основания
Строительство подошвы основания предполагает заливку классической фундаментной плиты, по периметру которой оставляют арматурные выпуски. То есть, по периметру последней ступени котлована укладывают съемную опалубку, внутри которой обустраивают арматурный каркас с вертикальными стойками, возвышающимися над краем палубы.
Впрочем, при самостоятельно обустройстве глубокого цоколя трудоемкую сплошную подошву фундамента не строят. Вместо монолитной плиты можно обойтись широкой лентой, габариты которой превышают толщину стен фундамента на 40-50 сантиметров (по 20-25 сантиметров с каждого края). Такая подошва сработает не хуже монолита, увеличивая несущую способность грунта.
Ну а пол будущего подвала можно залить поверх подсыпки из щебня, уложенной прямо на слой гидроизоляции.
В итоге, наименее трудоемкий процесс заливки подошвы выглядит следующим образом:
- По контуру стен строят классическую, двустенную опалубку, обустраиваемую с напуском по 20-25 сантиметров с каждой стороны стены.
- Палубы укрепляют поперечными распорками и боковыми лесами.
- Во внутреннюю часть опалубки укладывают сетки из 12-милиметровой арматуры, которые соединяют с вертикальными, выносными штырями.
- Тело опалубки заполняют бетоном марки М300 или М400.
После застывания бетона опалубку демонтируют, а боковые грани подошвы промазывают влагоотталкивающей мастикой.
Как залить фундамент с подвалом — этапы работ
Завершив строительство подошвы основания можно приступать к сооружению стен фундамента. Причем самым быстрым и надежным способом строительства таких стен является заливка в несъемную опалубку из пенопласта или пустотелых опалубочных блоков.
Используя опалубочные блоки можно сэкономить время на строительстве трудоемкой щитовой опалубки, высота палубы которой будет равняться 2-2,5 метрам. Однако щитовая опалубка обходится дешевле блочного варианта.
Строительство блочной опалубки напоминает сборку стены из кубиков детского конструктора.
На практике этот процесс выглядит следующим образом:
- Блоки укладываются в специальные пазы, что исключает возможность перекоса стены будущего основания. Кроме того, блочная опалубка не нуждается в поддерживающих лесах.
- Армирующий каркас укладывается между блоками, на поперечные стяжки, проложенные внутри опалубки.
- Вертикальные штыри арматуры стыкуются с выпусками подошвы и располагаются во внутренних полостях блоков.
Заливку бетона осуществляют по слоям, глубина которых не должна превышать 30 сантиметров. Ростверком фундамента является верхняя грань монолитной заливки.
Строительство щитовой опалубки предполагает сборку двустенной конструкции из металлических или деревянных палуб, высота которых равняется высоте стены фундамента. Такая конструкция нуждается в сложных поддерживающих лесах, фиксирующих палубы при заливке стены фундамента. Заливка выполняется по тому же послойному принципу.
Примерный расчет глубины ленточного фундамента
Мастера, которые занимаются строительством домов, используют разные методы вычисления глубины ленточного основания. Очень часто для определения глубины ленточного основания под одноэтажный дом используется простая формула:
где m — обозначает коэффициент рабочих условий, он в большинстве случаев равен 1,1; tm — это коэффициент теплового воздействия на почву, значение которого лежит в пределах от 0,7 до 1;
Hh — глубина промерзания грунта.
Для примера можно рассмотреть вариант, в котором уровень промерзания грунта составляет 1,6 метра, а показатель теплового воздействия определяется значением 0,6: 1,1*0,6*1,8=1,188.
Следовательно, с учетом таких параметров ленту фундамента можно заглублять на 1,2 метра. Но такой формулой пользуются лишь в тех случаях, когда грунт на участке имеет хорошую плотность.
Для расчета глубины заложения под строения в несколько этажей пользуются другим методом: количество этажей умножают на 0,8. Значит, дом в два этажа требует закладки ленты основания на глубину 1,6 метра. Это определение также работает только на плотном грунте.
Для определения наиболее точного результата применяют профессиональные расчетные формулы, которые имеют свою особенность вычисления. С ними можно ознакомиться в соответствующем регламентирующем документе, а именно СНиП № 2.02.01-83 «Основания домов и сооружений» от 09.11.1985 года.
Расчет заглубления ленты
На следующем этапе нужно разобраться, как все вышеприведенные факторы влияют на выбор типа фундамента. Их, как вы помните, всего три.
Ленточный фундамент. Виды по глубине заложения.
Этот тип фундаментной ленты не способен выдерживать большие весовые нагрузки и поэтому применяется очень редко. Он полностью находится на поверхности грунта, а заглублена только песчано-гравийная подушка. Поэтому понятие глубины заложения к этому типу фундаментов можно применять только условно. Главное достоинство такой конструкции заключается в том, что на боковые бетонные стенки не действует сила пучения.
Незаглубленное фундаментное основание может монтироваться только на плотных устойчивых грунтах. Для его устройства снимается верхний слой грунта на глубину 30-40 см. После этого в траншею насыпается смесь песка с гравием и хорошо утрамбовывается с проливанием водой. Устанавливается опалубка, собирается арматурный каркас и заливается бетонная смесь. Высота фундамента, а точнее цоколя – 50-60 см, ширина 30-40 см. Следовательно, ширина подушки должна быть 40-50 см.
Фундамент мелкого заложения воспринимает нагрузки от пучения и при этом не так надежен, как заглубленный. Он делается выше точки промерзания грунта. Поэтому величина его заглубления зависит от таких факторов как тип грунта, глубина промерзания и уровень грунтовых вод. Где взять эти данные, было указано выше. Таблицы зависимостей глубины заложения мелкозаглубленного ленточного фундамента приведены в СНИП 2.02.01-83 и выше по тексту статьи.
Если уровень грунтовых вод ниже ГП, от процесса пучения обычно не бывает. Исключением является наличие слоя глины, которая может задерживать и накапливать дождевые и талые воды. В любом случае, даже для одноэтажного дома здесь действует правило – глубина заложения ленты должна быть не менее половины положения точки промерзания. И если в вашем населенном пункте ГП находится на отметке 1,8 м, то фундамент следует заглубить на 0,9 м.
Можно ли уменьшить глубину заложения
Часто бывает так, что выполненные расчеты показывают необходимость больших размеров и расходы на возведение ленты становятся слишком значительными. Особенно, если рассчитывается глубина ленточного фундамента для двухэтажного дома. Тогда сразу возникает вопрос, как уменьшить габаритные размеры фундаментной конструкции.
Существует три варианта:
- уменьшить ГП;
- понижение УГВ;
- устройство буферной подушки.
Изменить климат невозможно, но, используя утеплитель, можно уменьшить глубину промерзания грунта. Для этого внешняя стена ленты покрывается пенополистирольными плитами. Также утеплитель нужно уложить под отмостку на всю ее ширину. В результате ГП уменьшится и фундамент можно сделать мельче.
Отвод грунтовых вод ниже ГП осуществляется путем укладки эффективной дренажной системы. Она должна быть смонтирована ниже глубины промерзания грунта. Это большие объемы земляных работ, много материалов и устройство колодцев, но эффект будет отличным.
При большом слое пучинистых или заболоченных грунтов, фундамент придется закладывать глубоко. Чтобы избежать этого, неустойчивый грунт нужно просто заменить насыпными материалами. Для этого с наружной стороны ленты выкапывают траншею шириной около метра и засыпают ее песком с гравием. Подушка под фундаментом так же остается обязательной.
Подушка под ленточный фундамент.
Расчет и конструирование фундаментов
Расчет фундамента под наружную стену по осям 1, 10 с подвалом
Нагрузка на 1 м длины фундамента Fv — 6,625 кН. Отметка планировки — 1,05 м. Глубина заложения фундамента d — 2,22 м. Пол в подвале бетонный по грунту толщиной 0,1 м. Удельный вес материала пола = 18кН/м3. По таблице 1 приложения 1 [] — расчетное сопротивление грунта основания Ro = 200кПа. Площадь подошвы внецентренно — нагруженного фундамента.
А = Fv х 1,1 / (Ro — Vср х d) = 6,625 х 1,1 / (200 — 22,5 х 2,22) = 0,05 м.
Требуемая ширина фундамента в = А / 1 = 0,05 м.
Так как фундамент проектируется под наружную стену здания с подвалом
d1 = 0,17 + 0,1 х 18 / 18,2 = 0,87 м.
dв = 2,5 — 1,05 = 1,45 м.
V2 = (18,2 х (11,7 — 2,25) + 3,5 Х 20,5 + 4 х 20,7) / (11,7 — 2,25 + 3,5 + 4,0) = 19,26 кН/м3;
По таблице 4 и 5 приложения 1 определяются значения коэффициентов:
определяется расчетное сопротивление грунта в основании фундамента шириной в — 0,05 м;
R = 1,3 х 1 (1,55 х 0,7 х 0,05 х 19,29 + 7,71 х 0,87 х 18,2 + 6,71 х 1,45 х 18,2 + 9,58 х 2) / 1 = 319,4 кПа.
Поскольку расхождение между значениями R и Rо:
100 (319,4 — 200) / 319,4 = 37% превышает 10%, ширина фундамента пересчитывается.
А = 6,625 х 1,1 / (319,4 — 22,5 х 2,22) = 0,03 м2, в = 0,03 м.
Расчетное сопровождение грунта в основании фундамента шириной в = 0,03 м.
R? = 1,3 (1,55 х 0,7 х 0,03 х 19,26 + 7,71 х 0,87 х 18,2 + 6,71 х 1,45 х 18,2 + 9,58 х 2) = 414,5 кПа.
Расхождение между R и R?:
100 (414,5 — 319,4) / 414,5 = 23% > 10% — расчет повторяется.
А = 6,625 х 1,1 / (414,5 — 22,5 х 2,22) = 0,02 м2, в = 0,02 м.
Расчетное сопротивление грунта в основании фундамента шириной в = 0,02 м.
R? = 1,3 (1,55 х 0,7 х 0,02 х 19,26 + 7,71 х 0,87 х 18,2 + 6,71 х 1,45 х 18,2 + 9,58 х 2) = 414,3 кПа.
Расхождение между R? R?:
100 (414,5 — 414,3) / 414,5 = 3% не превышает 10%, расчет методом последовательного приближения заканчивается.
По таблицам приложения 3 [] принимаются типовые фундаментные конструкции: плита марки ФЛ — 6,24 (L = 2,38 м, в = 0,6 м, К — 0,3 м, вес — 10,4 кН); фундаментные блоки марки ФБС 24.6.6 (L — 2,38 м, в = 0,6 м, К = 0,6 м, вес = 19,6кН).
Конструируется фундамент. Вес фундамента длиной в 1 м.:
Gф = 10,4 / 2,38 + 2х 19,6 / 2,38 = 20,84 кН.
Вес грунта на обрезах фундамента Gгр = 0.
Нагрузка на уровне подошвы фундамента
N = Fq + Gф + Gгр = 20,84 + 6,625 = 27,47 кН.
Gа1 = q + tq2 (45 — 2 /2) = 10 х tq2 (45о — 35о/2) = 2,7кПа
где q — нагрузка от отмостки, принимаемая q — 10 кПа.
Величина активного давления грунта в уровне подошвы фундамента
Gа2 = V2? х Н х tq2 (45o — 2 / 2) = 18,2 х 2,77 х tq2 (45о — 35о / 2) = 13,66 кПа,
где Н = d + q (2? = 2,22 + 10 / 18,2 = 2,77 м.
Активная сила бокового давления на 1 м фундамента.
Еа = (Ga1 + Ga2) / 3 (Ga1 + Ga2) = 2,22 (13,66 + 2 х 2,7) / 3 (2,7 + 13,66) = 0,74 м
Плечо силы Еа относительно центра подошвы фундамента:
Lа = d (Ga2 + 2Ga1) / 3 (Ga1 + Ga2) = 2,22 (13,06 + 2 х 2,7) / 3 (2,7 + 13,66) = 0,74 м.
Момент активной силы бокового давления
Ме = Еа х Lа = 18,16 х 0,74 = 13,44 кН м.
Суммарный момент М = Ме = 13,44 кН м.
Краевые давления под подошвой фундамента
где W = Lв2/6 = 1 х 0,62 /6 = 0,06 м3
Pmax = 27,47 / 0,6 х 1 + 13,44 / 0,06 = 269,78 кПа
Pmin = 27,47 / 0,6 х 1 — 13,44 / 0,06 = 178,22 кПа.
Среднее давление под подошвой фундамента
P = (Pmax + Pmin) /2 = (269.78 + 178.22) / 2 = 224 кПа.
Pmin ? 0 178,22 кПа > 0;
Условия выполняются. Сечение запроектировано с нагрузкой
100 (414,3 — 224) / 414,3 = 46% — неэкономично, целесообразным решением является использование прерывистых фундаментов.
Интервал между плитами
где Lт — длина плиты фундамента, Lт = 2,38 м;
Вт — принятая стандартная ширина подушки Вт = 0,6 м;
в — требуемая по расчету ширина подушки, в = 0,02 м.
Cmax = (0,6 / 0,02 — 1) х 2,38 = 69,02 м, но
Определяется количество плит в прерывистом фундаменте
n = (L + C) / (L + C) = (30,62 + 1,15) / (2,38 + 1,15) = 8,98.
Принято n = 9 штук
Уточняется величина С.
С = (L — n x L) / (n — 1) = (30,62 — 9 х 2,38) / (9 — 1) = 1,15 м.
Среднее давление под подошвой плит
Р = N x L / L x n = 27,47 х 30,62 / 2,38 х 9 = 263,27 кПа.
Недогрузка по сечению при использовании прерывистого фундамента снижается до
100 (414,3 — 257,1) / 414,3 = 36%
Фундамент с подвалом
Теперь необходимо разобраться в вопросе определения глубины заложения фундамента с подвалом.
Фундамент с подвалом
Грунт считается основанием для оборудования любого фундамента и должен иметь достаточный показатель прочности. Как бы там ни было, необходимыми качественными характеристиками обладают далеко не все виды грунта.
В зимний период климатические условия определяют глубину промерзания породы. Пучинистые грунты после промерзания могут оседать неравномерно, нередко этот процесс становится причиной образования трещин на фундаменте. Чтобы ничего подобного не происходило, фундамент нужно углубить до такой степени, чтобы грунт промерзал выше бетонной конструкции.
В большей части регионов нашей страны глубина промерзания почвы находится на уровне 1,2 м, поэтому фундамент 1,5 м можно оборудовать без особых опасений. Основанием для фундамента всегда должен быть только материковый грунт, который за многие годы успел слежаться.
Определение величины заглубления фундамента
Выбор глубины для закладки фундамента начинается с расчета глубины промерзания земли на участке при учете режима отопления. Вычисления проводят с использованием формулы:
- Dfn – нормативный показатель глубины промерзания
- Df – расчетный показатель глубины промерзания
- Kn – коэффициент, соотносящийся с режимом отопления строения (по СНиПу 2.02.01-83)
Потом определяют свойства почвы непосредственно на месте закладки основания. Достаточно выкопать шурф и взять образцы грунта.
Грунт можно выбрать даже после самостоятельного (но тщательного) изучения в поле. Достаточно взять землю в ладони, размять, скатать шнуром, попробовать сделать из него кольцо и посмотреть на результат: целое кольцо говорит о глинистой почве, распадающееся – о суглинке, рассыпающееся в процессе сворачивания – почва, скорее всего, из супеси. Но самый оптимальный метод – обратиться к специалистам.
Потом определяют, на какой глубине проходят грунтовые воды – для этого бурят отверстие глубиной до 3 метров, опускают в него трубу из металла или пластика, измеряют уровень воды в разную пору года – тут важно понять, способна ли вода подняться выше 2 метров до уровня промерзания земли.
Полученные данные позволяют определить, какой глубины делать ленточный фундамент. Обычно для вычислений используют таблицу 2 СНиП 2.02.01-83. При условии, что уровень грунтовых вод расположен на 2 (и более) метра ниже границы промерзания земли, фундамент закладывают на определенную глубину в соответствии с типом грунта.
Оптимальная глубина фундамента:
- Гравелистые, средние/крупные пески – 50 сантиметров
- Мелкие пески, супеси – минимум 50 сантиметров
- Суглинки, глины, грунты крупнообломочные – минимум 0.5 Df
В случае, когда грунтовые воды расположены ближе 2 метров к границе промерзания Df, основание проектируют на глубине минимум величины Df.
Стены подвала из блоков
Независимо от того, что подвал под домом можно строить из монолитного бетона или кирпича, самым распространенным является применение подвальных бетонных блоков – ГОСТ.
Монтаж подвала из блоков отличается своей быстротой. Основным документом, который определяет строительство подвалов, является ГОСТ 13579 – 78. Цифра 78 обозначает год ввода ГОСТ в действие.
Для монтажа подвалов применяются сплошные блоки ГОСТ:
- фундаментный блок сплошной (ФБС);
- фундаментный блок с вырезом (ФБВ);
- фундаментный блок пустотный (ФБП).
ФБС является самым распространенным и применяется во всех видах строительства. Эти блоки могут быть нескольких размеров. Наиболее применяемый имеет габариты длины, ширины и высоты 2380х300х580 мм соответственно. Шириной он бывает 400, 500 или 600 мм при указанной длине и высоте. ГОСТ ФБС имеет доборный блок таких же габаритов, но с высотой 280 мм. Длиной он может быть 1180 или 880 мм.
Укладка блоков ФБС
ФБВ отличается от ФБС вырезом, который проходит по всей длине. Это позволяет во время монтажа укладывать на стены дверные перекрытия и коммуникационные линии. ФБВ имеет длину 880 мм и такие же габариты ширины и высоты, как ФБС.
ФБП имеет пустоты, открытые в верхней и нижней части. Благодаря таким пустотам, уменьшается количество бетона на их производство и вес блоков значительно ниже. Этот тип блоков имеет длину и высоту 2380 и 580 мм соответственно и может быть шириной 400, 500 или 600 мм. Доборных блоков ФБП не выпускается.
Ленточный фундамент из блоков
ГОСТ 13579 – 78 определяет буквенно-цифровое обозначение фундаментных блоков, в котором указываются марка блока, округленные его габариты в дециметрах, вид бетона. Например, ГОСТ 13579 – 78 определяет марку блока “ФБП 24.4.6 – С”. Это означает, что перед нами фундаментный блок пустотный, габаритами 2380х400х580 мм, выполненный из силикатного бетона. Может применяться маркировка Т или Л, что означает тяжелый или легкий бетон. ГОСТ 78 определяет класс прочности бетона для фундаментных блоков. Блоки, выполненные из легкого или тяжелого бетона, имею класс прочности В 3,5, а их силикатного бетона В 12,5.
ФБС изготавливаются без внутреннего наполнения арматурой. ГОСТ определяет в таких блоках наличие монтажной петли специальной формы из металла класса 8АІ и выше. Петли могут устанавливаться на поверхности блока или находиться в технологический выемке на расстоянии 25-30 см от краев блока. Если блок имеет минимальную длину в 880 мм, то ГОСТ разрешает изготовление таких изделий без петель.
Фундаментные блоки ФБС
Монтаж стены подвала из блоков
ФБС применяют при строительстве домов с ленточными фундаментами. Они монтируются после укладки подушки фундамента и горизонтальной гидроизоляции.
Монтаж стен подвала из блоков
Процесс монтажа фундаментной стены под домом имеет свою технологию:
- Между нижним рядом блоков и поверхностью бетона укладывают рубероид при помощи битумно-полимерной мастики. В зависимости от плотности грунта, укладывают раствор цемента, толщиной 25-30 см, что будет для блоков выравнивающим основанием.
- Для соединения блоков и стыков между ними применяется цементный раствор с водонепроницаемыми и морозостойкими добавками.
- Монтаж блоков необходимо проводить при помощи специального геодезического оборудования по осевой разбивке здания.
- В первую очередь устанавливаются блоки-маяки. Они монтируются по углам и в местах соединения наружных стенок с внутренними. Если в доме большая длина, то установка блоков-маяков проводится через каждые 20-25 метров. Когда блоки-маяки установлены, между ними натягивается монтажная нить для установки других блоков.
- Для монтажа блоков необходима специальная техника, так как один блок ФБС 2380х300х580 весит 980 кг.
- 6. Перед монтажом очередного ряда, верхняя часть предыдущего ряда блоков обрабатывается водой, после чего на нее укладывается и выравнивается цементная смесь.
- Следующий ряд блоков монтируется с перемещением вертикального шва в пределах 30 см. Для этого на нижнем ряду блоков проводится разметка.
- Правильность монтажа проверяется по блокам-маякам и монтажной нити.
- Незначительные смещения устраняют на месте. Плиту необходимо приподнять, убрать лишнюю цементную смесь или добавить необходимое количество.
- Когда плита принял необходимое положение, ее освобождают от монтажных строп. Лишний раствор, выступивший наружу, снимают и укладывают в вертикальный шов. Этот же шов потом полностью заполняют раствором, чтобы избежать пустот и не допустить проникновения воды внутрь подвала.
Как построить фундамент из ФБС блоков
Правда и мифы о глубине заложения основания
Если дом строится своими руками, то правильный расчет глубины заложения основания один из самых сложных моментов
Если дом строится своими руками, то правильный расчет глубины заложения основания один из самых сложных моментов. Но прежде всего, необходимо определиться с материалом и конструкцией основания, поскольку и от этого тоже зависит глубина заложения фундамента.
Чаще всего своими руками строят одноэтажный дом, поэтому мы и рассмотрим типы оснований, подходящие для этой постройки:
- Если стеновые конструкции будущего дома планируется делать из кирпича, природного камня или железобетона, то единственный вариант подходящего основания – это заглублённый монолитный ленточный фундамент или основание из фундаментных блоков (ФБС). Иногда используются комбинированные конструкции, когда в качестве подошвы делается монолитный ленточный пояс, а остальная часть фундамента выполняется из ФБС.
- Под дома из лёгких стеновых блоков, например, газобетона, брёвен, бруса и других лёгких материалов можно делать фундаменты мелкого заложения. Также такие основания можно делать под каркасные и каркасно-щитовые дома. При этом вы можете использовать следующие виды фундаментов мелкого заложения:
- мелкозаглублённый столбчатый фундамент из труб, бетонных блоков, брёвен, кирпича или бетона глубиной 0,7-0,8 м;
- ленточные конструкции мелкого заложения из ФБС и железобетона глубиной 0,6-0,7 м;
- плитный фундамент глубиной 0,5-0,6 м.
Незаглублённый фундамент можно применять под дома из газобетона, брёвен, бруса, лёгких стеновых блоков из других материалов, а также под каркасные строения, возводимые на прочном скалистом грунте. Незаглублённый фундамент также может быть ленточный, плитный и столбчатый
Делая расчет таких оснований, очень важно предусмотреть дополнительную фиксацию строения.
Согласно СП чаще всего под капитальную постройку делается фундамент глубокого заложения (не менее 1,2 м), поскольку на подземные конструкции воздействуют несколько сил:
- тяжесть от постройки (она будет не такой большой у строений из газобетона, бруса, брёвен и других лёгких стеновых блоков);
- горизонтальные подвижки грунта;
- силы пучения, возникающие в зимний период в глинистых и суглинистых почвах, насыщенных влагой;
- подземные и поверхностные воды.
Некоторые строители и проектировщики считают, что чем больше глубина заложения фундамента, тем лучше. На самом деле это не так, ведь слишком большая глубина основания может привести к неоправданно большим расходам на возведении этой части конструкции:
- увеличиваются объёмы земляных работ;
- повышается расход материала;
- становятся больше трудозатраты;
- время возведения основания увеличивается.
Источник
