Инструкция тегола мягкая кровля

Специалисты компании Вестмет рекомендуют укладывать кровельное покрытие Тегола Альпин на ровную, твердую и сухую поверхность. В качестве основания для него пригодны:

• железобетонные плиты;
• фанера повышенной влагостойкости;
• ориентированно-стружечная плита (OSB, ОСП);
• обрезная доска со шпунтом и без него.

Ширина стыков между элементами основания должна составлять 2-4 мм. Стыки размещать вразбежку с перепадом высот не более 2 мм.

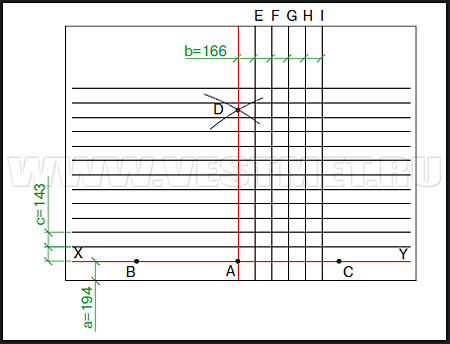

Этап 1. Разметка крыши

Для разметки используется «отбивка» либо лазерный инструмент. В качестве отбивки может использоваться специальный или обычный шнур из натурального волокна обработанный мелом или краской.

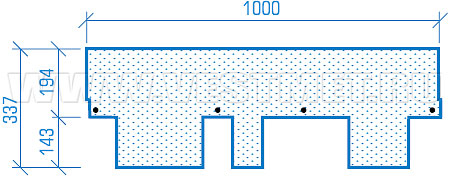

1. провести линию ХУ параллельно коньку крыши. Расстояние «а» от карниза до линии должно составлять 194 мм.
2. обозначить середину линии XY (точка А на рисунке);
3. обозначить точки В и С на линии, как это показано на схеме. Расстояние от точки А – примерно 150 сантиметров. Длина отрезков АВ и АС должна быть равной;
4. при помощи отбивочного шнура начертить две дуги. Центр первой должен находиться в точке В, центр второй – в точке С. Радиус окружности, частью которой являются дуги, должен быть равен примерно 200 см (больше отрезка AB, но меньше отрезка ВС). Чертить дуги полностью не обязательно – для разметки важна лишь точка их пересечения;
5. точка пересечения (ее следует отметить как D) и точка А должны располагаться на отрезке, перпендикулярном линии конька. Необходимо провести через эти точки прямую. Эта прямая и есть центральная линия ската;
6. построить отрезки, параллельные AD и отмеченные на схеме буквами Е, F, G, H, I. Расстояние между отрезками равно 166 мм (на схеме «b»);
7. от линии XY построить параллельные отрезки на расстоянии 143 мм друг от друга (на схеме «с»);

Таким образом, в результате разметки мы получим сетку с высотой ячейки «с» и шириной «b».

Этап 2. Укладка дополнительной гидроизоляции

Для этой цели специалисты компании Вестмет используют рулонные гидроизоляционные материалы.

В том случае, если уклон ската меньше 30°, подкладочный слой укладывают по всей его площади. Это связано с тем, что снег на крыше с некрутыми скатами держится дольше и вероятность образования наледи на них выше. Ленты гидроизоляционного материала расстилают параллельно линии карниза с нахлестом 10 см в продольном направлении и 20 см на поперечных стыках.

При уклоне, равном или большем 30° дополнительная гидроизоляция необходима только в местах, подверженных длительному воздействию влаги — внутренних углах-ендовах, участках с примыканием к вертикальным конструкциям, вдоль карнизов (шириной не менее 2 м) и т.п.

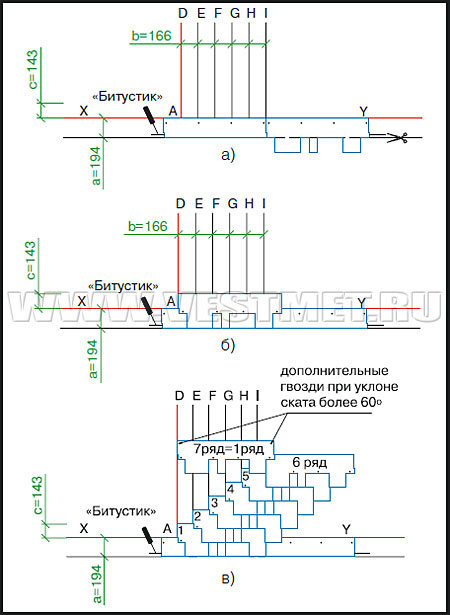

Этап 3. Монтаж мягкой черепицы

Последовательность действий при укладке:

1. сформировать первый ряд. Он укладывается вдоль линии карниза. Для начального ряда используют гонты черепицы с отрезанными лепестками, имеющие вид полос шириной 194 мм. Полосы укладывают по обе стороны от вертикальной линии I. Верхний край черепицы закрепляется при помощи кровельных гвоздей (4 шт., отверстия на 5 см ниже верха полосы), нижний край — при помощи мастики «Битустик»;
2. уложить первый (если считать начальный ряд первым, то второй) ряд, начиная от линии AD;
3. уложить второй ряд, начиная от линии Е (в 166 мм от AD), третий – от линии F, четвертый — от линии G, пятый — от линии Н, шестой — опять от линии I;
4. последующие ряды укладываются по всей кровле в том же порядке;

1. перед укладкой следует перемешать черепицу из несколько упаковок;
2. резать черепицу удобнее всего ножом с изогнутым в форме крючка лезвием;
3. защитную пленку, которая закрывает слой клея, лучше удалять непосредственно перед наклеиванием. Это позволит избежать загрязнения самоклеящегося слоя.
4. На каждом гонте гибкой черепицы есть специальные пазы, с помощью которых можно легко выровнять ряд при укладе.

Крепление листов

Крепление листов гибкой черепицы серии Альпин к настилу осуществляется при помощи специальных кровельных гвоздей улучшенного прилегания (гвозди с крученым или ершеным стержнем и гладкой шляпкой). Гвозди должны иметь оцинкованную поверхность. Рекомендованный диаметр стержня – 3,2 мм, шляпки – 10 мм. Длина стержня определяется толщиной обрешетки.

Каждый лист черепицы крепится четырьмя гвоздями. Места для гвоздей выбирают так, чтобы каждый фиксировал сразу два прилегающих друг к другу листа (условно «верхний» и нижний). В том случае, если угол ската составляет 60 градусов и более, для крепления каждого листа используют шесть гвоздей. При этом дополнительные гвозди вбиваются в верхних углах на расстоянии 25 мм от краев.

На холодном воздухе самоклеящийся слой частично теряет свои свойства. В связи с этим, при температуре воздухе ниже 15 градусов во время монтажа рекомендуется прогревать каждый лист черепицы феном.

Битумная мастика «Битустик» используется для фиксации черепицы в «проблемных» местах. Это примыкания к металлическим элементам конструкций и мансардным окнам, ендовы. Использование ее в таких местах обязательно.

Мастика выпускается в банках и тюбиках. Наносить ее следует при помощи шпателя не сплошным слоем, а полосами толщиной 20-30 мм с расстоянием между ними 15-20 мм. Толщина слоя не должна превышать 1 мм. Увеличивать количество мастики нецелесообразно и даже вредно: это может ухудшить качество склеивания и повредить поверхностям.

Дополнительная защита ендов

Ендовы – это стыки двух скатов под внутренним углом. Они являются местом скопления наибольшего количества снега и поэтому их необходимо защищать дополнительно.

С этой целью используют гидроизоляционный мембранный материал шириной 1 м. Полосу разматывают так, чтобы линия стыка между скатами находилась посередине (по 50 см с каждой стороны) и прибивают при помощи кровельных гвоздей по краю с интервалом 10 см.

Гибкую черепицу Тегола Альпин наклеивают на гидроизоляционное покрытие битумной мастикой «Битустик», либо наплавляют, используя для нагрева строительный фен.

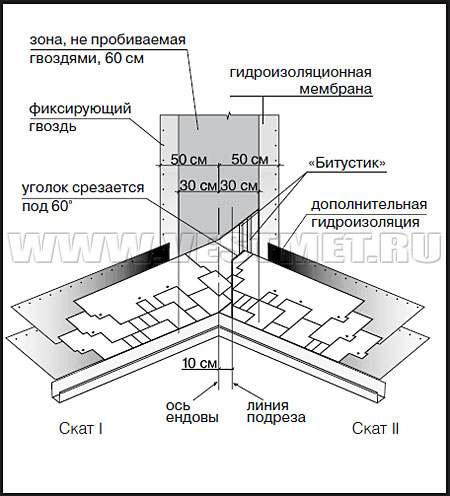

Укладка черепицы методом «Подрез»:

• монтаж битумной черепицы начинать со ската, который имеет меньший угол либо меньшую протяженность (на схеме скат 1);
• провести линию на скате 2. Линия должна быть параллельна линии ендовы и находиться на расстоянии 30 см от нее;
• закрепить первый лист мягкой черепицы. Он укладывается со стороны ската 1, пересекает линию ендовы, переходит на скат 2. Лист обрезается на отмеченной на 30 см линии и фиксируется наплавлением либо при помощи мастики;
• аналогичным образом укладывают остальные листы до тех пор, пока скат 1 не будет полностью закрыт листами черепицы;
• провести по скату 2 линию подрезки. Она должна быть в 10 см от линии ендовы и проходить параллельно ей;
• закрепить первый лист черепицы со стороны ската 2. Он должен быть уложен таким образом, чтобы доходить до линии подрезки;
• обрезать уложенный лист по линии подрезки. Соблюдайте осторожность, чтобы не повредить нижние слои кровли, подкладывайте под листы при их резке фанеру;
• обрезать верхний край листа под углом 60 градусов (5х3 см). Лист мягкой кровли нужно зафиксировать наплавлением, либо при помощи битумной маски «Битустик»;
• повторять действия до тех пор, пока не будет закрыта вся ендова.

Обратите внимание: фиксировать листы черепицы кровельными гвоздями можно на расстоянии не менее 30 см от линии ендовы.

Укладка черепицы на коньках и ребрах крыши

Как отмечалось выше, укладка кровли начинается с нижнего края. Когда слой черепицы дойдет до конька, последний лист необходимо перегнуть через него и зафиксировать на другой стороне.

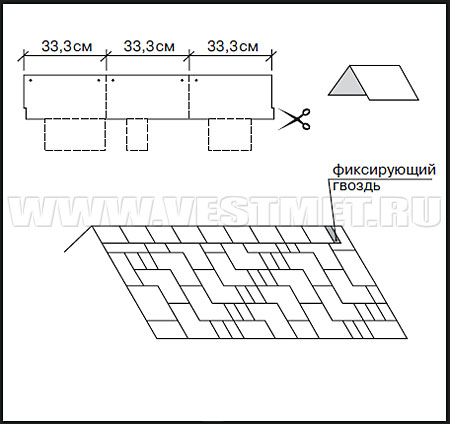

Коньковые элементы изготавливают из обычных листов черепицы, обрезая их, как показано на схеме. Затем элементы укладываются на коньках и ребрах внахлест. Ширина нахлеста – 5,1 см. Направление нахлеста выбирается в зависимости от преимущественного направления ветра. При укладке каждый элемент фиксируется двумя кровельными гвоздями – по одной с каждой стороны. Гвозди вбиваются на участке, перекрываемом следующим коньковым элементом.

Улучшить прилегание черепицы на коньках и ребрах позволяет предварительное прогревание самоклеящегося слоя строительным феном и обработка мастикой по периметру каждого листа.

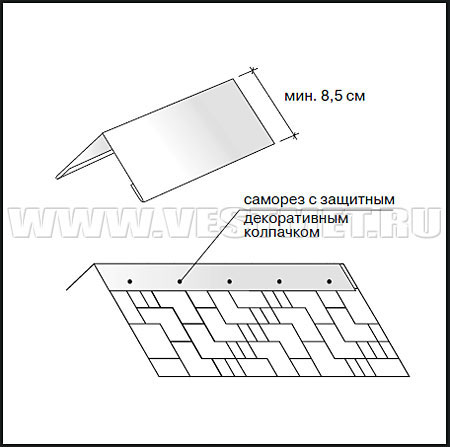

Иногда коньковые элементы изготавливают из листового металла

Обратите внимание, если:

• крыша имеет скаты длиной более 9 м;
• чердачное помещение вашего дома являются жилым;
• кровельный настил сделан не из обрезной доски, фанеры или ориентированно-стружечной плиты;
• укладка кровли проводится при температуре ниже 5 градусов по Цельсию;
• здание находится в регионе со сложными климатическими условиями;
• существуют другие нестандартные факторы эксплуатации.

В таких случаях мы рекомендуем проконсультироваться со специалистами компании Вестмет и уточнить возможность использования тех или иных материалов и методов укладки.

Хранение черепицы Tegola

Хранить гибкую черепицу следует в оригинальной упаковке. Возможна укладка упаковок в штабели высотой не более 13 рядов. Не рекомендуется хранить листы на солнце и рядом с источниками тепла во избежание расплавления смол.

Компания «Вестмет» реализует качественные кровельные материалы в широком ассортименте: металлочерепицу, битумную черепицу, еврошифер. Мы предлагаем продукцию, а также доставку и монтаж по выгодным ценам.

• Тегола Лемех
• Тегола Антик
• Тегола Классик
• Тегола Мастер J
• Тегола Нордик

1. Главная
2. Инструкции
3. Инструкция по монтажу битумной черепицы Tegola

+7 (495) 789-96-72
+7 (495) 989-98-72 (многоканальный)

Источник

Инструкция по монтажу мягкой кровли Tegola Стандарт

Для монтажа кровельного покрытия Tegola Стандарт необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Стыки элементов основания следует располагать вразбежку с зазором 3–4 мм, при этом перепады по высоте не должны превышать 2 мм.

Геометрические, физические характеристики черепицы:

Разметка крыши (рис. 1)

• используя «отбивку» (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=19,5 см от линии карниза;
• условную середину этой линии следует обозначить точкой А;
• по обе стороны от точки А на одинаковом расстоянии (около 1,5 метра), отметьте точки В и С;
• используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите то же действие из точки С. Полученные таким образом дуги пересекаются в точке D;
• отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
• параллельно АD на расстоянии b=12,5 см отбейте линию Z;
• начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c=14,5 см до верха ската.

Дополнительная гидроизоляция

Для дополнительной гидроизоляции кровли используются рулонные подкладочные материалы.

При уклоне скатов до 30° подкладочный слой укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлестом —10 см, поперечным — 20 см.

При уклоне скатов кровли более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (не менее двух рядов), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».

Укладка материала (рис. 2)

• начальный ряд формируется из листов черепицы СТАНДАРТ обрезанных по линии образованной конечными точками вырезов. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой, а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы);
• далее первый ряд черепицы укладывается от линии AD (рис. 2а);
• второй ряд укладывается от линии Z (со смещением 12,5 см от AD) (рис. 2б);
• третий — от AD;
• в указанном порядке выполняется укладка материала на всей кровле. Специальные пазы и риски на каждом листе облегчают выравнивание и смещение рядов при укладке.

Внимание: 1. Не укладывать материал из разных партий (производственных кодов) на одну крышу ввиду возможного различия оттенка в партиях.

2. Для резки черепицы СТАНДАРТ специалисты компании Строймет рекомендуют использовать нож с крючкообразным лезвием.

3. Защитную пленку с нижней части листа удалять нет необходимости.

Фиксация (крепление) листов

Для крепления гибкой черепицы СТАНДАРТ используются гальванизированные кровельные гвозди (FeZn) улучшенного прилегания (ершеные, крученые) с гладкими широкими шляпками (диаметр гвоздя 3,2 мм, диаметр шляпки 10 мм). Длина гвоздей зависит от толщины и типа обрешетки.

Каждый лист черепицы СТАНДАРТ крепится 4 гвоздями (ось гвоздей на линии битумных клеевых полос) таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы (рис. 2б).

При укладке черепицы на скатах при уклоне больше 60° лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).

Внимание. При температуре окружающего воздуха менее 10 °С рекомендуется подогревать битумные клеевые полосы нижнего листа при помощи теплового строительного фена и прижимать к ним лепестки верхнего листа для их лучшей фиксации.

Ендовы, места соединения кровельного покрытия с металлическими фартуками, мансардными окнами и т.п. должны быть тщательно обработаны битумной мастикой (картриджи/металлические банки).

При применении мастики в банках используется шпатель. Мастика наносится полосами шириной 2–3 см и интервалом 1,5–2 см. Толщина слоя — не более 0,5–1 мм.

Увеличение расхода мастики может нанести вред склеиваемым поверхностям и не ведет к улучшению склеивания!

Ендова (рис. 3)

В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица фиксируется битумной мастикой либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез».

• Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);
• на прилегающем скате (II) вдоль оси ендовы на расстоянии 30 см от нее отбивается линия;
• лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние 30 см и обрезается по линии (при этом лист фиксируется либо битумной мастикой, либо наплавляется при помощи теплового строительного фена);
• данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;
• на прилегающем скате II параллельно оси ендовы на расстоянии 10 см от нее отбивается линия подрезки;
• лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5х3 см – рис. 3);
• фиксация листов в ендове осуществляется при помощи битумной мастики, либо наплавлением при помощи теплового строительного фена;
• данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.

Внимание: 1. Применение гвоздей ближе 30 см к оси ендовы недопустимо.

2. Во избежание повреждений нижележащего покрытия, при подрезке листов черепицы необходимо соблюдать осторожность (подкладывать фанеру и т.п.).

Конек

Верхний ряд черепицы доводится до линии конька (ребра), его выступающая часть перегибается через конек и фиксируется на противоположном скате.

Коньковые элементы нарезаются непосредственно из листов черепицы СТАНДАРТ и подкраиваются в форме трапеции (рис. 4). Полученные таким образом элементы укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего примыкания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой.

Внимание. 1. Если Ваша крыша имеет какую-либо из перечисленных ниже особенностей, проконсультируйтесь с торговым представителем компании Строймет, специализирующимся на кровлях «TEGOLA», относительно возможности использования того или иного материала и последовательности выполнения кровельных работ:

2. Верхняя невидимая часть листа черепицы по цвету может не совпадать с основной видимой частью (145 см).

чердачное помещение — жилое (мансарда);

основание кровли выполнено не из ОСП/фанеры/доски;

на крыше имеются скаты длиной более 9 метров;

укладка кровельного материала производится при температурах ниже 5 °С;

использование данной кровельной системы в «сложных» климатических районах;

другие отклонения при монтаже и эксплуатации кровли.
