Как армировать фундамент: необходимый инструмент, рекомендации и подробная схема

Собрались строить небольшое сооружение или пристройку и задумались — обязательно ли армировать фундамент? Ответ на ваш вопрос — да, армировать фундамент обязательно даже для небольших строений, так как максимальная нагрузка идет на бетон фундамента. Если бетон не армирован — со временем он разрушится. Ленточная армировка убережет ваш фундамент и стены. Предлагаем вам на обзор рекомендации, как правильно армировать фундамент дома или другого мелкого строения.

Подробнее про армировку

Нагрузку любого строения выдерживает арматура, которая обвязана продольно в верхней и нижней части фундамента. Продольные прутья обычно используют класса А3 с диаметром 12-16 мм, а поперечные — А1 с 6-8 мм. Еще набирает популярность стеклопластиковая арматура, которая отлично справляется со своим заданием и ничем не хуже металлической. Не забывайте, что концы арматуры не должны выступать за пределы опалубки или касаться фундамента. От края бетона должен быть отступ 50 мм.

Обратите внимание: важные этапы — правильная подготовка траншеи, гидроизоляция фундамента и подбор нужного диаметра арматуры.

Необходимый инструмент и материал

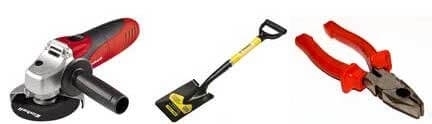

Для работы необходимо запастись небольшим количеством инструмента:

• плоскогубцы или крючок для обвязки арматуры;
• лопата;
• УШМ;
• ведра;
• рукавицы и защитные очки;
• арматура;
• вязальная проволока.

Подготовительный этап

Перед тем как армировать фундамент под дом или другое строение, нужно поэтапно подготовить почву. Заранее сделайте смету по материалу и необходимому инструменту. Изучите схемы армирования фундамента, которые мы прилагаем. Что еще нужно сделать на первых этапах:

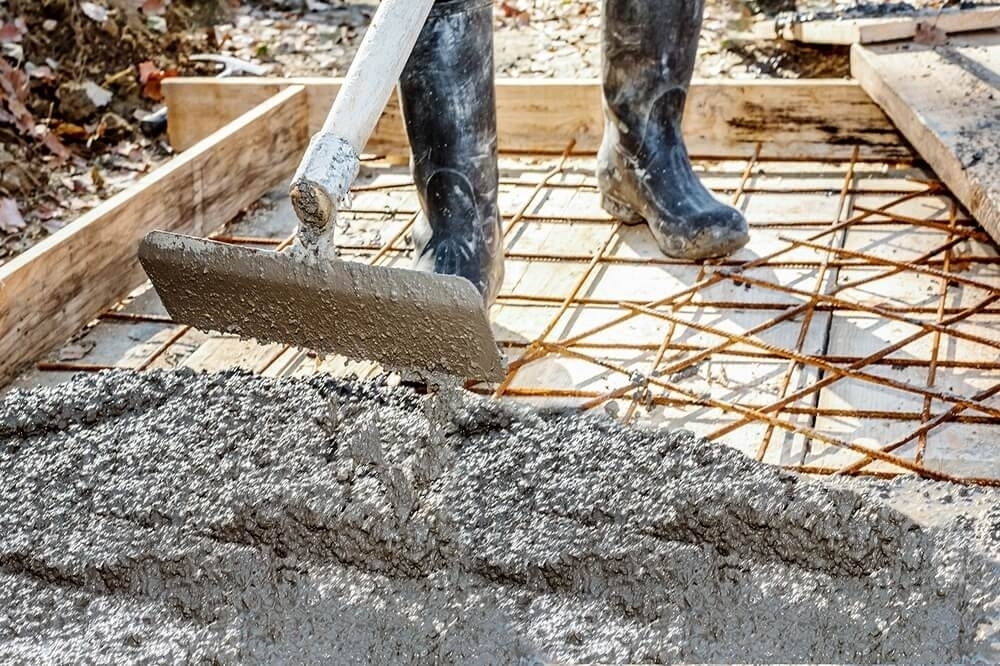

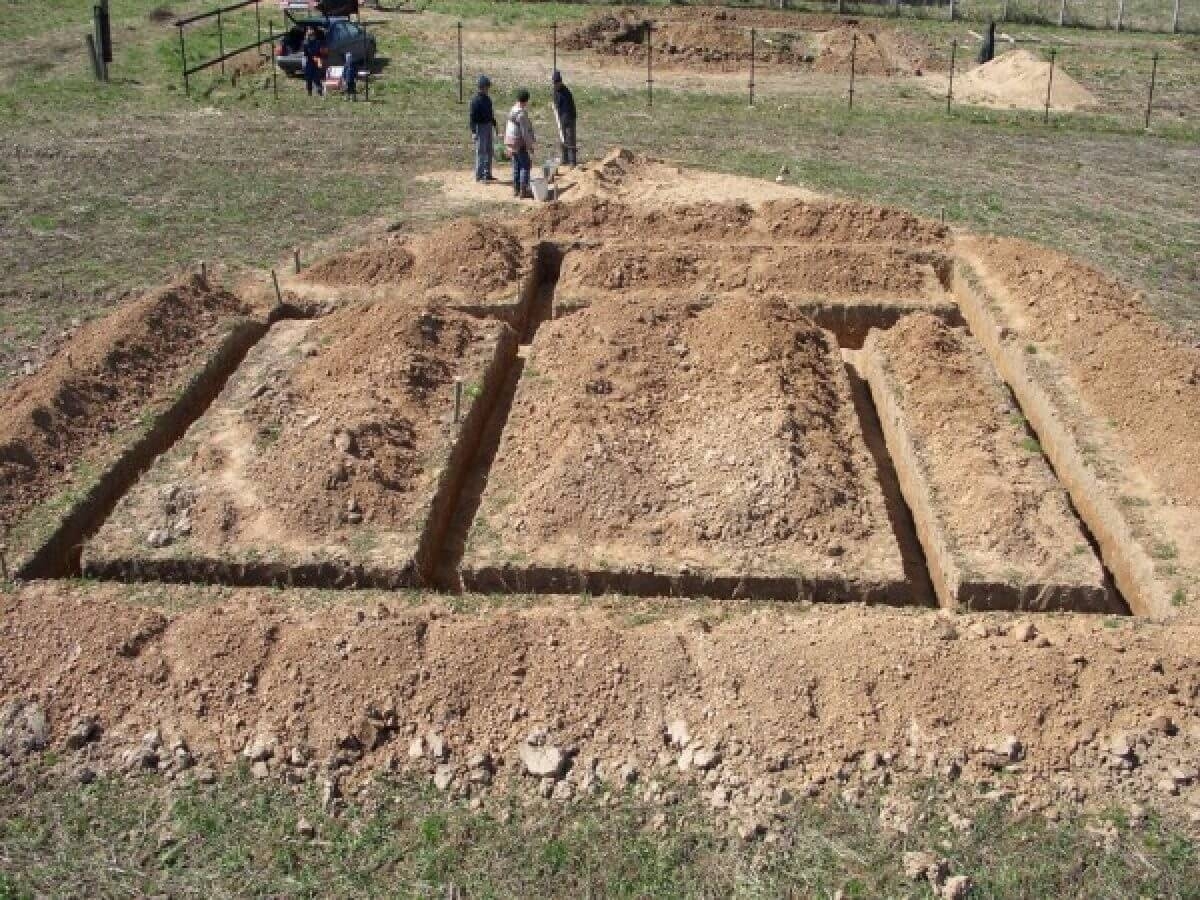

• выкопайте траншею под фундамент;
• подготовьте доски под опалубку;
• нарежьте арматуру нужного размера;
• разложите весь необходимый инструмент и материал в доступном месте (чтобы было все под рукой).

Рекомендации

Предлагаем изучить некоторые рекомендации перед армировкой:

• после того как весь материал подготовлен и траншея выкопана — сделайте гидроизоляцию фундамента, чтобы грунт не впитал в себя бетон. Рекомендуют использовать плотную ПЭ-пленку;
• чтобы защитить нижний ряд армопояса от коррозии, на дно ямы засыпьте в небольшом количестве карьерный песок, а после залейте тонким слоем бетона до 10 см.

Пошаговая инструкция

С общими правилами мы познакомились, давайте приступим к пошаговой инструкции, как правильно армировать фундамент. Для более удобного изучения мы прикрепили типичные схемы монтажа.

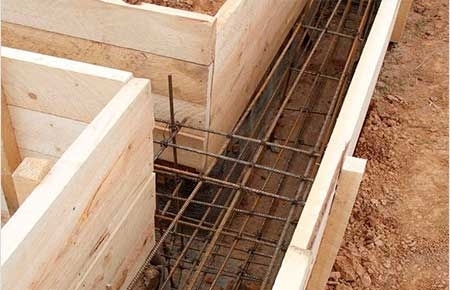

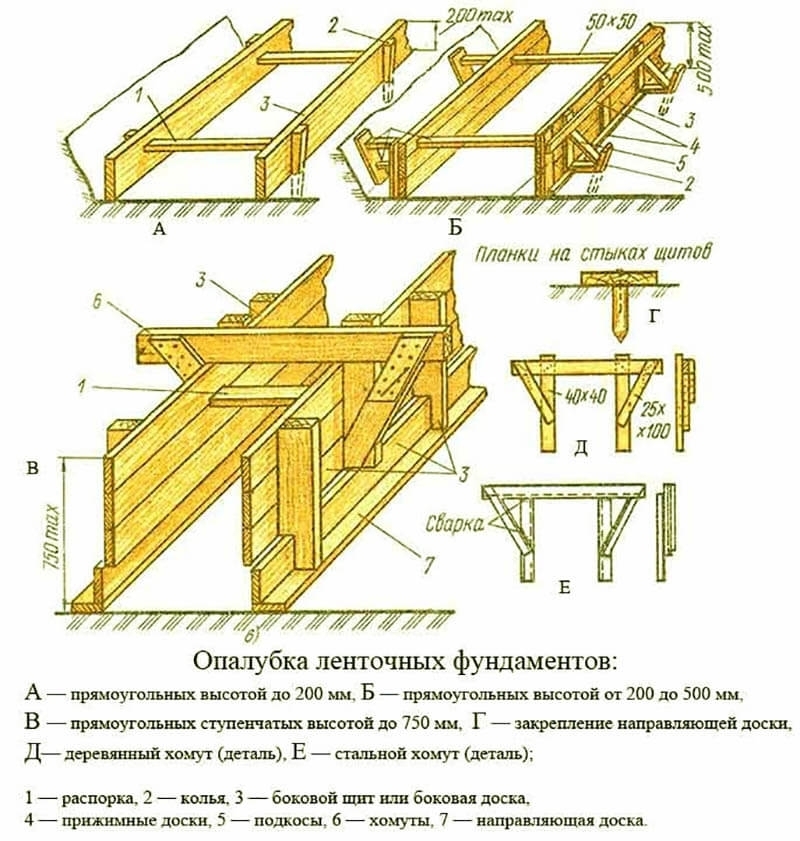

Делаем опалубку

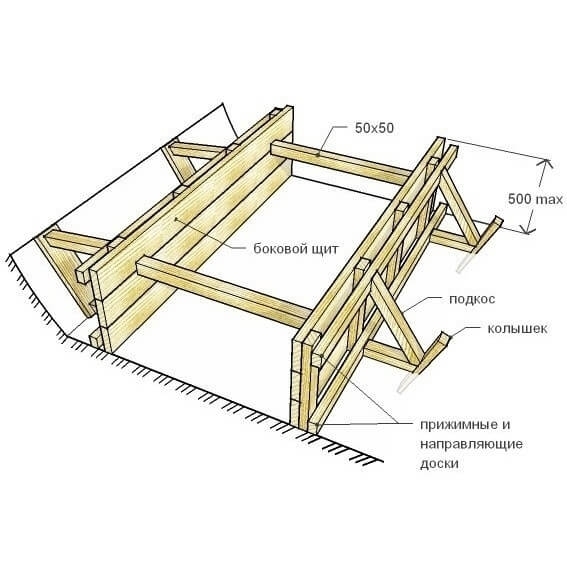

В подготовленной траншее для фундамента обязательно сделайте опалубку из обычной доски. Этой конструкцией вы фиксируете бетон. Простыми словами, делаете формочку. Подробнее, как сделать опалубку — смотрите на схеме.

Обвязка

Когда закончите с опалубкой, можно приступить к вязке арматуры для армирования.

Вязать прутья нужно с помощью вязальной проволоки, плоскогубцами или специальным крючком. Многие строители вяжут арматуру возле траншеи и после опускают ее, но если траншея глубокая, лучше делать обвязку внутри.

Важная информация: вязать арматуру нужно исключительно проволокой. Сваривать конструкцию не рекомендуется.

Расположение арматуры

Перед тем как армировать фундамент, нужно сделать сборку самого каркаса. Мы советуем начать с нижнего поперечного ряда. Подробнее об укладке:

• разложите нижний поперечный ряд арматуры 8-10 мм с шагом 80 см;
• уложите на нижний ряд рабочий пруток 12-16 мм с расстоянием 40 см;
• обвяжите эту конструкцию проволокой;
• закрепите вертикальные перемычки;
• соберите верхний ряд поперечно-продольных прутьев.

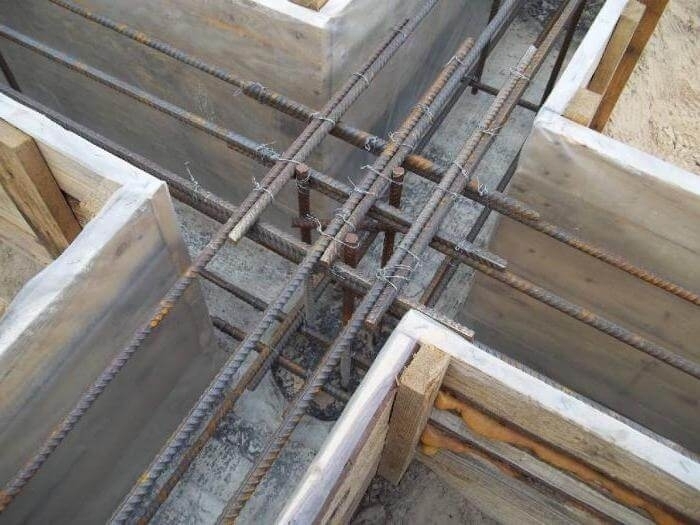

Самый ответственный момент в работе — обвязка углов. Сделайте это качественно и по схеме. Обязательно все углы должны быть усилены.

Важно: Т-образные элементы перекрещивания прутьев нужно обязательно дополнить перемычками и усилить.

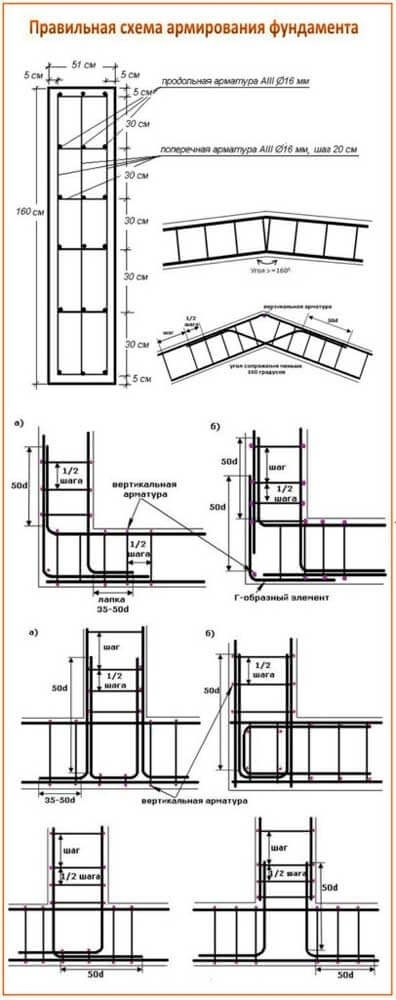

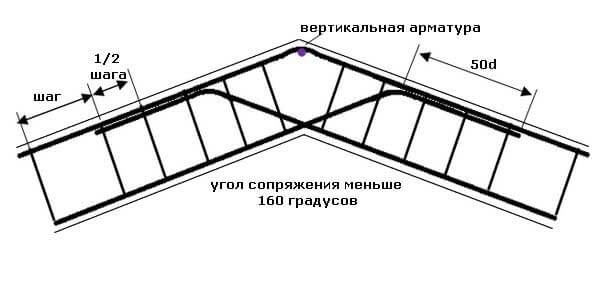

Как делать правильную обвязку углов 160 градусов.

Этапы армирования не самые тяжелые, если придерживаться схем. Весь процесс не займет у вас много времени и финансовых затрат. Надеемся, что мы ответили на главный вопрос — нужно ли армировать фундамент, поделились рекомендациями и схемами, как сделать правильную конструкцию.

Источник

Правила надежного армирования ленточного фундамента

Бетон хорошо выдерживает изгибающие воздействия, но не может самостоятельно справится и изгибом. Для обеспечения несущей способности выполняют армирование фундамента своими руками. В большей степени это касается ленточных и плитных конструкций. В сваях и столбах металл укладывается больше из конструктивных соображений, чем реальной необходимости.

Правила армирования

Армирование ленточного фундамента и любого другого выполняется с учетом следующих правил:

• для рабочей арматуры используют стержни класса не ниже А400;
• не рекомендуется использовать для соединения стержней сварку, поскольку она ослабляет сечение;
• в обязательном порядке связать металлический каркас из арматуры нужно на углах, сваривание здесь не допускается;
• даже для хомутов не рекомендуется гладкая арматура;
• необходимо строго соблюдать защитный слой бетона, равный 4 см, это защитит металл от коррозии (ржавчины);
• при изготовлении каркасов стержни в продольном направлении соединяют с нахлестом, который принимается равным не менее 20 диаметров прутов и не менее 25 см;
• при частом расположении металла, стоит контролировать крупность заполнителя в бетоне: он не должен застревать между стержнями.

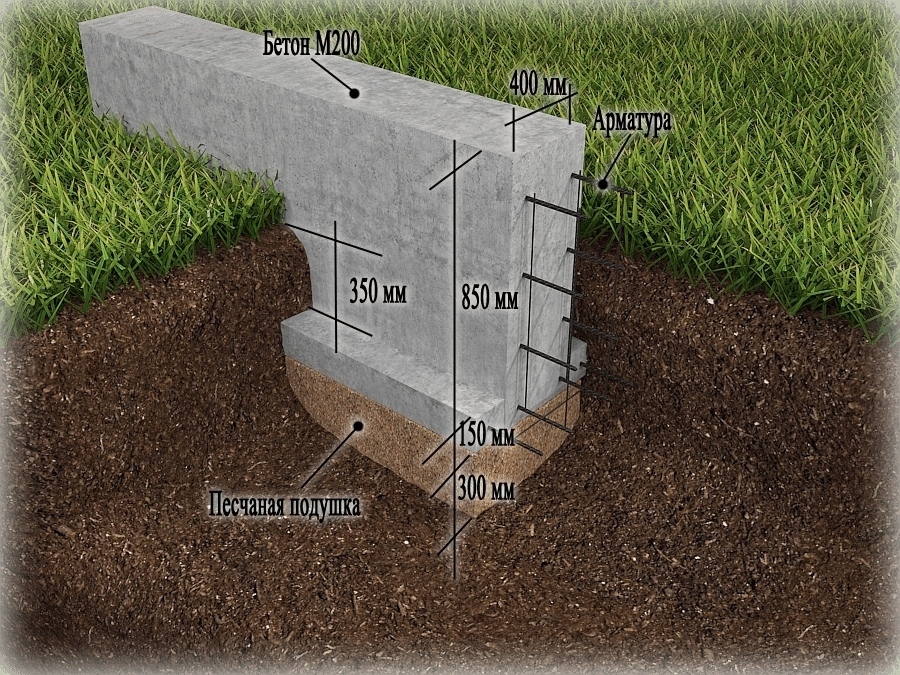

Пример размещения армирующего каркаса
в ленточном фундаменте

Грамотно подготовленный арматурный каркас — это половина успеха. Именно он спасет фундамент в случае неравномерных деформаций, которые создают изгибающие нагрузки. Стоит более подробно рассмотреть вопрос на примере ленточного фундамента своими руками.

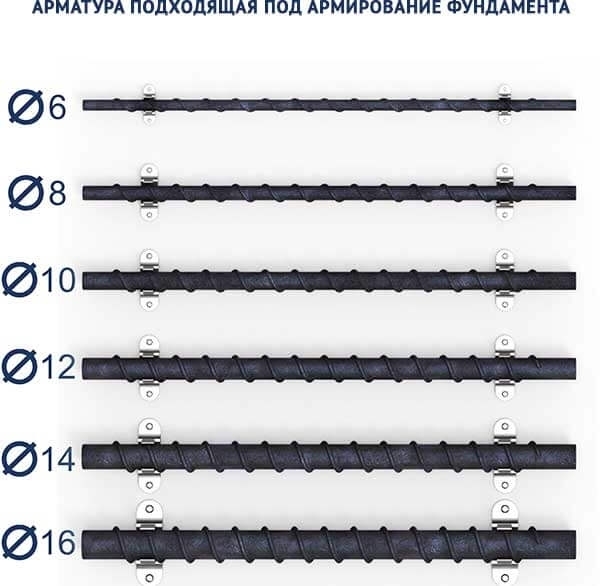

Какая арматура нужна для конструкции

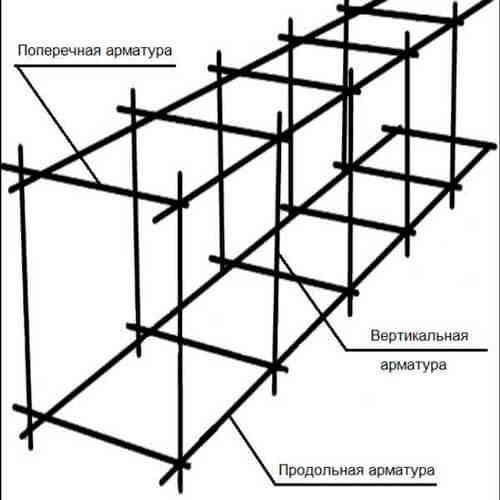

Армирование ленточного фундамента предполагает наличие трех трупп стержней:

• рабочие, которые укладываются вдоль ленты;
• поперечные горизонтальные;
• поперечные вертикальные.

Поперечная арматура под ленточный фундамент также называется хомутами. Ее основное предназначение — соединение рабочих прутов в единое целое. Армирование ленточного фундамента выполняется в строгом соответствии с нормативными документами. Какая арматура нужна для фундамента? Чтобы дать точный ответ выполняют сложные расчеты.

Чтобы не нанимать профессионалов, можно обойтись упрощенным вариантом. Технология армирования ленточного фундамента под небольшой дом позволяет назначать сечения конструктивно. Это вызвано тем, что лента воспринимает сравнительно небольшие нагрузки и работает преимущественно на сжатие.

Чтобы сделать армирующий каркас, используют конструктивные, то есть минимально допустимые, размеры сечений:

• Для рабочего армирования — 0,1 % от площади сечения фундамента под дом. При этом если сторона ленты составляет 3 метра или менее, минимально допустимое значение принимается равным 10 мм. Если сторона здания имеет длину более 3 м, то диаметр рабочего армирования не может быть меньше 12 мм. использовать пруты сечением больше 40 мм не разрешается.
• Горизонтальные хомуты не могут быть по диаметру меньше одной четверти рабочих. Из конструктивных соображений назначают размер 6 мм.
• Диаметр вертикальной арматуры зависит от высоты ленты для фундамента дома. Для малозаглубленных, размеры которых составляют 80 см и менее подойдут пруты от 6 мм.

Правила армирования ленточного фундамента заглубленного типа предусматривают использование стержней от 8 мм и более.

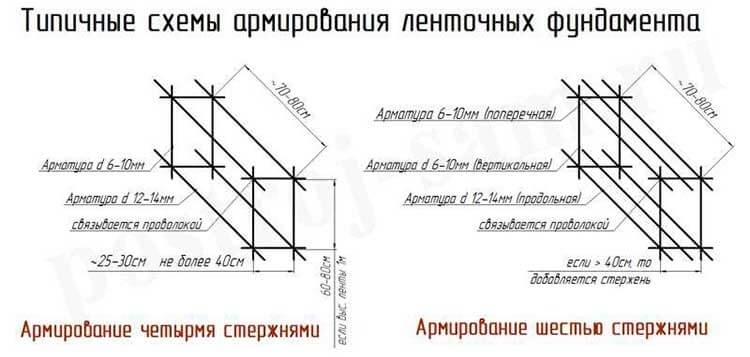

Схема типовых сечений стержней арматуры

Если строится здание из кирпича, стоит укладывать арматуру с небольшим запасом. Такой вариант даст уверенность в надежности конструкции.

Вязка арматуры

Схема армирования ленточного фундамента предполагает соединения стержней методом связывания. Связанный каркас обладает большей прочностью по сравнению со сварным. Это вызвано тем, что повышается вероятность прожига металла. Но такое правило не касается элементов заводского изготовления. Вне строительной площадки есть возможность соединить детали без существенной потери прочности.

Места вязки арматуры

Разрешается для увеличения скорости работ армировать фундамент на прямолинейных участках способом сваривания. Но армировать углы можно только с использованием вязальной проволоки. Эти участки конструкции являются наиболее ответственными, поэтому торопиться не стоит.

Перед тем как вязать арматуру для ленточного фундамента нужно подготовить материалы и инструменты. Существует два способа, которыми выполняют связывание металла:

• специальный крючок;
• вязальная машина (пистолет).

Первый вариант доступен, но подойдет только для небольших объемов. Укладка арматуры в ленточный фундамент в этом случае займет много времени. Для соединения применяют отожженную проволоку, диаметр которой составляет 0,8—1,4 мм. Использование других материалов не допускается.

Схема вязки арматуры для ленточного фундамента

Чтобы построить свой дом, нужно проявить терпение и внимательность. Не стоит экономить время и деньги, поскольку это может вызвать неприятности при эксплуатации. С соединением прутов по длине проблем не должно возникнуть. В этом случае процесс достаточно прост, важно лишь соблюдать минимальную величину нахлеста.

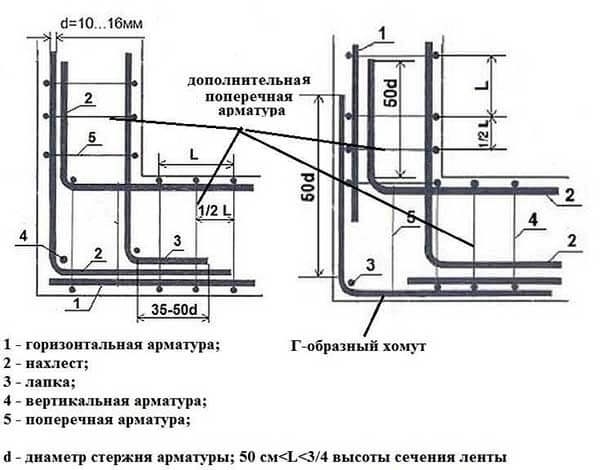

Но как правильно вязать арматуру для ленточного фундамента по углам? Существует два типа угловых соединений: между двумя перпендикулярными конструкциями и в месте примыкания одной стены к другой.

Оба варианта имеют несколько технологий выполнения работ. Для угловых стен используют следующие:

1. Жесткое лапкой. Для выполнения работ на конце каждого стержня делают «лапку» под прямым углом. В этом случае прут напоминает собой кочергу. Длина лапки должна составлять не менее 35 диаметров, лучше назначать больше. Загнутую часть стержня присоединяют к соответствующему перпендикулярному участку. Таким образом получается, что внешние пруты каркаса одной стены соединены с внешними другой стены, а внутренние приваривают к внешним.
2. С применением хомутов Г-образной формы. Принцип действий схож с предыдущим вариантом. Но в этом случае не изготавливают лапку, а берут г-образный элемент, сторона которого имеет длину не менее 50 диаметров рабочей арматуры. Одну сторону привязывают к каркасу одной стены, а вторую — к каркасу перпендикулярной. При этом внутренние стержни нужно соединить с внешними. Шаг хомутов должен составлять три четверти от высоты стены подвала.

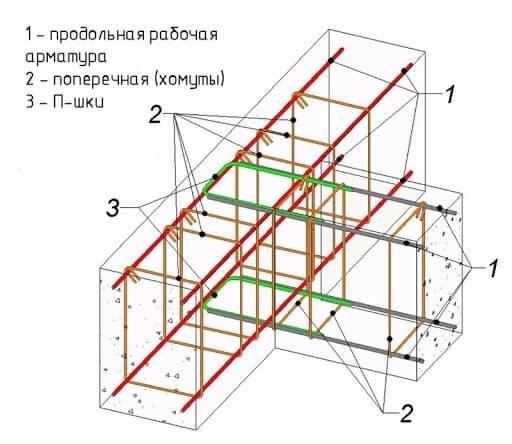

3. С применением хомутов П-образной формы. На угол нужно два элемента, длина сторон которых будет составлять 50 диаметров арматуры. Каждый их хомутов приваривается к двум параллельным прутам и к одному перпендикулярному пруту.

Армирование примыкания стен фундамента

Как правильно армировать ленточный фундамент на тупых углах. Для этого внешний стержень изгибают до нужной градусной величины и прикрепляют к нему дополнительный в качестве усиления. Внутренние элементы привязываются к внешнему.

Схема правильного и неправильного армирования тупых углов

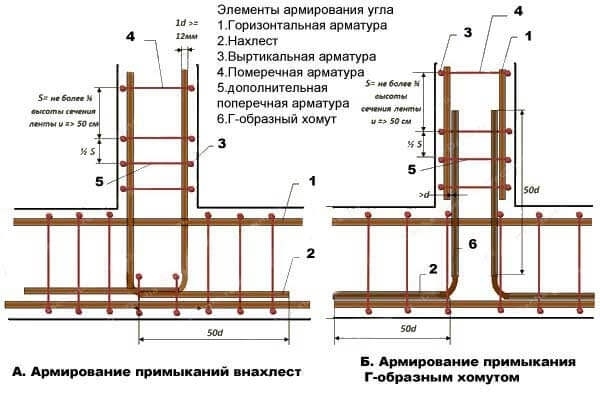

Чтобы уложить арматуру в местах примыкания одной стены к другой, пользуются примерно теми же методами, что и в предыдущем случае:

• нахлест;
• Г-образные хомуты;
• П-образные хомуты.

Величина нахлестов и соединений принимается равной 50 диаметрам. При выполнении работ стоит помнить наиболее распространенные ошибки:

• связывание под прямым углом;
• отсутствие связи между внешними и внутренними элементами;
• продольные пруты соединяют вязкой перекрестий.

Распространенные ошибки вязки

Не стоит повторять эти ошибки при строительстве собственного дома.

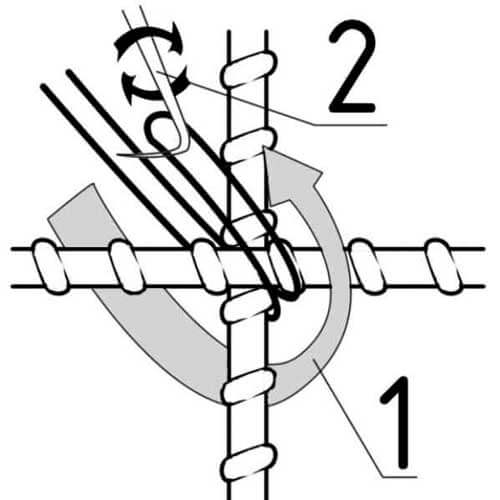

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

1. соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
2. проволоку складывают пополам и укладывают под местом соединения;
3. с помощью крючка поддевают петлю;
4. свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
5. начинают вращать крючок, закручивая проволоку;
6. осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
