2.8.1 Разработка траншей и котлованов с вертикальными стенками в грунтах естественной влажности без крепления может производиться на глубине:

не более 1 м — в насыпных, песчаных и гравелистых грунтах;

не более 1,25 м — в супесчаных и суглинистах грунтах;

не более 1,5 м — в глинистых грунтах;

не более 2 м — в особо плотных грунтах. При этом выполнение работ следует производить немедленно вслед за отрывкой траншей и котлованов.

2.8.2 При превышении указанных глубин рытье траншей и котлованов допускается только при условии крепления вертикальных стен или устройстве откосов допустимой крутизны (рисунок 2.7).

Рисунок 2.7 — Определение крутизны откоса

Наибольшая допустимая крутизна откосов траншей и котлованов в грунтах естественной влажности должна определяться по таблице 2.4.

2.8.3 Рытье траншей и котлованов в мерзлых грунтах всех пород, за исключением сухого песчаного, можно вести с вертикальными стенками без креплений на всю глубину их промерзания. При углублении ниже уровня промерзания должно производиться крепление.

2.8.4 Траншеи и котлованы в сухих (сыпучих) песчаных грунтах, независимо от степени их промерзания, следует разрабатывать с обеспечением установленной крутизны откосов или с устройством крепления стен.

2.8.5 Рытье траншеи и котлованы в отогретых (размороженных) грунтах следует выполнять с обеспечением необходимой крутизны откосов или устройством креплений стен в тех случаях (или местах), когда глубина отогретого участка превышает размеры, указанные в таблице 2.4.

Таблица 2.4 — Максимально допустимая крутизна откосов траншей и котлованов

Грунт	Крутизна откосов при глубине траншей и котлованов, м
	траншеи		котлованов
	до 1,5		от 1,5 до 3		от 3 до 5
	&	Н/А	&	Н/А	&	Н/А
Насыпной естественной влажности	76°	1:0,25	45°	1:1,00	38°

1:1,25 Песчаный и гравийный влажный, но не насыщенной 63° 1:0,50 45° 1:1,00 45° 1:1,00 Глинистый
естественной
влажности:
— супесь
суглинок
— глина 76° 1:0,25 56° 1:0,67 50° 1:0,85 90° 1:0,00 63° 1:0,50 53° 1:0,75 90° 1:0,00 76° 1:0,25 63° 1:0,50 Лессовидный сухой 90° 1:0,00 63° 1:0,50 63° 1:0,50 & — угол между направлением откоса и горизонталью отношение высоты откоса Н к его заложению А.
Примечание — При глубине выемки свыше 5 м крутизна откоса приводится в проекте

2.8.6 На пересечениях с железнодорожными или трамвай­ными путями необходимо разрабатывать траншеи и котлованы с обязательным креплением их стен. Крепить пути рельсовыми пакетами следует только в случаях, предусмотренных проектом, согласованным со службой эксплуатации данных путей.

2.8.7 Виды крепления котлованов и траншей с вертикаль­ными стенками приведены на рисунке 2.8 и в таблице 2.5.

Рисунок 2.8 — Способы крепления стенок траншей и котлованов

Таблица 2.5 — Виды крепления котлованов и траншей с вертикальными стенками

Грунтовые условия	Виды крепления
Грунты сухие, способные сохранять отвесные стены при глубине до 2 м	Горизонтально-рамное (рисунок 2.8а)
Грунты оползающие сухие и плотные грунты (если траншеи или котлованы остаются открытыми на длительный срок)	Горизонтально-сплошное (рисунок 2.8б)
Грунты связанные сухие при отсутствии грунтовых вод в глубине разработки не более 3 м	Горизонтальные с прозорами (рисунок 2.8в)
Грунты водонасыщенные	Смешанное: горизонтальное, сплошное и шпунты (рисунок 2.8г)
Грунты связанные сухие при отсутствии грунтовых вод	Вертикально-рамное (рисунок 2.8д)
Грунты сыпучие при глубоких траншеях и грунты с прослойками плывуна	Вертикально-сплошное (рисунок 2.8е)

2.8.8 Крепить траншеи и котлованы глубиной до 5 м следует, как правило, инвентарными приспособлениями. Инвентарные металлические винтовые распорки (рисунок 2.9) применяют для сокращения расхода лесных материалов.

Рисунок 2.9 — Винтовые распорки для крепления траншей

При глубине более 3 м крепления должны производиться по отдельным проектам, утвержденным руководством строительной организации

2.8.9 При отсутствии инвентарных приспособлений детали крепления траншей и котлованов должны изготавливаться на месте с соблюдением следующих требований:

а) для крепления грунтов естественной влажности (кроме песчаных) должны применяться доски толщиной не менее 40 мм, а для грунтов повышенной влажности — не менее 50 мм. Доски следует укладывать за вертикальные стойки вплотную к грунту с укреплением распорками;

б) стойки креплений должны устанавливаться не реже чем через 1,5 м;

в) расстояние между распорками по вертикали не должно превышать 1 м. Распорки закрепляются упором;

г) над бровками верхние доски должны выступать не менее чем на 15 см;

д) узлы креплений, на которые опираются полки для переброски грунта, необходимо сделать усиленными. Полки ограждаются бортовыми досками высотой не менее 15 см.

2.8.10 Разработку выемок в грунтах, насыщенных водой (плывунах), следует осуществлять по индивидуальным проектам, предусматривающим безопасные способы производства работ — искусственное водопонижение, шпунтовое крепление и др.

2.8.11 Крепления котлованов и траншей следует разбирать снизу вверх, по мере обратной засыпки грунта и одновременно снимать не более двух-трех досок в нормальном грунте, не более одной доски — в плывунах. Перед удалением досок нижней части крепления выше должны устанавливаться временные косые распорки, причем старые распорки разрешается удалять только после установки новых; крепления должны разбираться в присутствии ответственного исполнителя работ. В местах, где разборка креплений может вызвать повреждения строящихся сооружений, а также в грунтах-плывунах возможно крепления частично или полностью оставлять в грунте.

2.8.12 Стенки котлованов и траншей, разрабатываемых землеройными машинами, должны крепиться готовыми щитами, которые опускают и распирают сверху (рабочим опускаться в нераскрепленную траншею запрещается). Разработку траншей землеройными машинами без устройства креплений необходимо вести с откосами.

2.8.13 Необходимость, объем и способ крепления траншей определяются проектно-сметной документацией.

Источник

Инвентарные крепи для укрепления грунта SBH Tiefbautechnik

Оставьте заявку на подбор системы инвентарных щитов и в течение 24 часов мы подберем вам крепь для любого проекта

Стальные траншейные крепи — щитовые распорные крепления выемки грунта

Крепь инвентарная (траншейные крепи, системы крепей, траншейные щиты, боксы, щитовой распорный крепеж для земляных работ, инвентарные щиты для укрепления траншей) служит для укрепления стенок траншеи, котлована или шахты при прокладке инженерных коммуникаций, строительстве фундаментов, прокладке коммуникаций бестраншейным методом (щитовая проходка), ремонте водопровода, канализации, водостока или других видов земляных работ. Работа без щитового траншейного крепления требует очень широкой траншеи, выкопанной с наклонными пологими стенками, чтобы люди могли безопасно работать при глубине от 3 до 5 метров. Таким образом, рабочая площадь объекта становится в три раза больше, чем при использовании систем крепи производства «SBH Tiefbautechnik» (Германия).
Треншейные крепи позволяют прокладывать трубы при минимальной ширине траншеи и максимальной безопасности и скорости выполнения работ. В зависимости от выполняемых работ применяется камерная щитовая крепь (боксы) S-100, S-300, S-600, распорное крепление с направляющими и подвижной роликовой распоркой S-750, крепь с профилями KD или со шпунтом Ларсена S-400.
Использование траншейной крепи SBH быстро окупается и приносит прибыль за счёт экономии не только на самих укреплениях, но и таких сопутствующих факторах, как количество вывозимого грунта, объем засыпаемого песка, площадь снимаемого асфальта, расходы за размер разработанной территории в городе, исключение повреждений проходящих рядом кабелей и трубопроводов и всё это при полном соблюдении техники безопасности!
Только SBH — мировой флагман в производстве траншейных инвентарных крепей — предлагает роликовую распорную систему крепей S-790 с одинарной, S-750 c двойной или S-740 c тройной направляющей с подвижной распоркой. Эта запатентованная фирмой система позволяет прокладывать трубы любых диаметров до глубины 12 метров с максимальным удобством и безопасностью.
Закон, регламентирующий применение укреплений грунта при земляных работах в Российской Федерации.

Крепь инвентарная и шпунтовые профили, входящие в наше предложение, разделены на серии так, чтобы соответствовать запросам подрядчиков, выполняющих определенные работы в грунте. Каждая крепь предназначена для выполнения определенной работы с наименьшими затратами на установку и крепление грунта.

— Ремонты коммуникаций, проводимые на ограниченном малой длиной отрезке и как правило на глубине до 4 м должны быть выполнены быстро и с участием наименьшего количества техники. Крепь алюминиевая серии С-250 предназначена именно для таких работ. Малая стоимость, малая масса деталей, позволяют собирать укрепление в грунте без участия крана практически вручную. Масса самой тяжелой детали – 30 Кг. Все элементы собираются в любую конфигурацию с высотой стенок до 3 м. Это может быть длинная траншея с шириной до 2,5 м или замкнутый со всех сторон котлован с длиной стенок 3 м. Крепь обеспечит полную безопасность для рабочих, работающих внутри укрепленного фрагмента выемки.

— Дачное и частное строительство, выполняемое без специальной техники на ограниченной территории участка земли, а порой прямо внутри стен дома (строительство погребов) теперь можно выполнять профессионально, быстро и безопасно с новой серией алюминиевой крепи С-260. Эта серия была разработана в SBH в 2009 году с учётом минимальной цены и массы, мобильности и быстроты установки — параметрам, позволяющим частной бригаде или хозяину моментально приступить к работе и завершить её до прихода осенней воды или холодов.

— Прокладка коммуникаций, проводимая в различных условиях города или открытой местности на глубинах до 10 м должна быть выполнена быстро и безопасно. Для этих работ SBH предлагает самый разнообразный вид крепей, как позволяющих уменьшить стоимость за счет точно подобранной крепи именно для данной работы, так и универсальные крепи, которые можно использовать для любых работ.
Прокладки в городе до глубин 5 м подрядчики могут выполнить при помощи экономной камерной крепи серий С-100, С-300, С-600, отличающихся толщиной и длиной стенок и максимальной глубиной установки. Для проходки пересекающих коммуникаций служит камера серии С-400. Установленные секции крепи – камеры – образуют укрепленный участок шириной до 3,5 м любой длины. Это самый быстрый, дешевый и безопасный способ укрепить грунт.

— Универсальные крепи серий С-740, С-750 и С-790 могут быть установлены в любых условиях на глубине до 10, 8 и 4 м соответственно. Глубина, ширина и длина укрепленного участка будут зависеть только от количества используемых элементов, из которых собрана крепь. Возможна сборка укрепления, как длинной траншеи, так и замкнутой шахты или небольшого котлована шириной до 12 м. Крепь быстро оправдывает себя по стоимости и времени установки по сравнению с любой другой укрепляющей стенки грунта конструкцией.

— Разработки котлованов, укрепление береговых линий, строительство опор мостов и другие работы, требующие использования шпунтовых свай являются самой дорогой работой по укреплению грунта именно из-за необходимости использования больших масс шпунтовых ограждений. Мы предлагаем более тонкие шпунтовые сваи шириной в 2 раза большей, чем используемые традиционно при таких работах. Высокое качество стали и точный профиль увеличивают ресурс свай до 25 установок. Шпунты SBH Z-, S-, Omega -образной форм уменьшают стоимость шпунтовых ограждений на 40-300%.

Кроме траншейных щитов наша компания предлагает высококачественный холоднокатанный шпунт Ларсена с любым профилем из лучших сортов стали. Самый удобный и прочный шпунт с профилем Омега мы поставляем из Германии в течение двух-трёх недель. Ширина шпунта «омега» — 750 мм, что позволяет установить всего один лист вместо двух листов шпунта Л4 (Ларсен 4) или Л5 (Ларсен 5).

Мы также предлагаем другое оборудование для укрепления грунта, которое можно найти на сайте www.krepigrunt.ru (крепигрунт.рф):

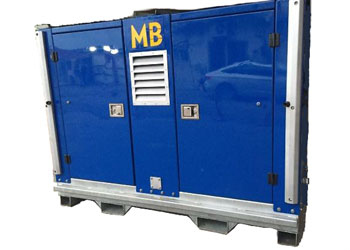

— Установки водопонижения и части к ним: насосы, иглофильтры, шланги, соединители производства BBA Pumps (Нидерланды).

Источник

Инвентарные щиты для крепления траншей в неустойчивых и мокрых грунтах: виды конструкций для укрепления стенок (деревянные и др.)

Геометрические размеры траншей определяют исходя из глубины заложения трубопроводов, требуемой ширины траншей по низу (по дну) и конфигурации стен.

Ширина траншеи по дну складывается из размера трубопроводов и технологических зазоров, обеспечивающих проведение всех строительных работ. Ширину траншеи по дну b (м) в зависимости от наружного диаметра трубопровода D (м) принимают равной: b = D + (0,5…0,6) м при D ≤0,5 м;

b = D + (0,8. ..1,2) м при D > 0,5 м.

Ширина траншеи по дну может уточняться в проекте производства работ, но не должна быть меньше 0,7 м.

Траншеи отрывают с наклонными или вертикальными боковыми стенками. Траншеи с вертикальными стенками более экономичны.

Однако из-за опасности обрушения грунта их наибольшая глубина в плотных грунтах без специальных расчетов и крепления стенок не должна превышать 2 м.

Поэтому в основном применяют траншеи с откосами (с наклонными стенками), наибольшая крутизна которых в грунтах естественной влажности колеблется от 1 : 0,25 до I : 1,25 (табл. 5.3).

В переувлажненных глинистых и сухих песчаных грунтах крутизну откосов следует принимать, как для насыпных грунтов. Во всех случаях в проекте производства работ необходимо проверять устойчивость откосов с учетом конкретных гидрогеологических условий и наличия временной нагрузки на призме обрушения.

Траншеи с откосами, ввиду их большой ширины по верху, можно разрабатывать только на незастроенных территориях. В стесненных условиях используют преимущественно траншеи с вертикальными укрепленными стенками. В зависимости от глубины траншеи, грунтовых и гидрогеологических условий выбирают вид (табл. 5.4) и конструктивные параметры крепления.

Наибольшее распространение при строительстве водостоков находят закладные крепления, устанавливаемые в траншею по мере разработки грунта. Они состоят (рис. 5.9) из забирки, стояков и распорок. Горизонтальная или вертикальная забирка выполняется из досок толщиной 4—б см, устанавливаемых вплотную одна к другой или с просветами (с прозорами), равными ширине доски.

Рис. 5.9. Закладные крепления траншей

а — горизонтальное вразбежку; б — вертикальное сплошное; в — инвентарное; 1 — доски забирки; 2 — стояки; 3 — распорки; 4 — бобышки; 5 — прогоны; 6 — деревянные щиты; 7 — трубчатые рамы; 8 — винтовые распорки

Горизонтальные доски забирки (рис. 5.9,а) поддерживаются вертикальными стояками, прижимаемыми к стенкам траншеи распорками. Стояки из досок толщиной не менее 5—6 см или труб устанавливают на расстоянии 1,5—2 м по длине траншеи.

Распорки из бревен диаметром 12—18 см или труб ставят через 0,6—0,75 м 410 глубине траншеи. В сплошных вертикальных креплениях (рис. 5.

9,6) доски забирки через 0,7—1,4 м объединяют горизонтальными поясами (прогонами), прижимаемыми к стенкам траншеи распорками.

Инвентарные крепления состоят из стандартных, чаще всего дощатых щитов и металлических трубчатых рам с винтовыми распорками (рис. 5.9,в). Это сборно-разборные крепления, поэтому они менее трудоемки и материалоемки по сравнению с рассмотренными деревянными креплениями.

Разработка траншей при строительстве водосточной сети осуществляется, как правило, одноковшовыми экскаваторами, оборудованными обратной лопатой или драглайном с объемом ковша 0,25—1 м3.

Экскаватор с обратной лопатой обеспечивает более высокую производительность и точность копания, однако имеет ограничения по размеру забоя. Поэтому при большой ширине и глубине траншей применяют драглайн.

Для разработки траншей с вертикальными укрепленными стенами применяют экскаваторы с грейферным оборудованием.

Экскаваторы непрерывного действия имеют наиболее высокую производительность, однако могут разрабатывать только относительно узкие траншеи с вертикальными стенками, поэтому их применение ограничено раздельными прокладками, в основном кабельных сетей.

Укрепление грунтов

Обычно при возведении земляных сооружений их боковые стенки устраивают таким образом, чтобы угол откоса был меньше угла естественного откоса. Однако очень часто, особенно в городских условиях, из-за стесненности устроить откосы невозможно.

Кроме того, при намокании даже в условиях правильно выполненных откосов верхняя часть выемки может обрушиться.

Такие случаи происходят из-за того, что при намокании грунта его угол естественного откоса может резко измениться (например, у глины с 45 до 15°, у суглинка с 50 до 20° и т.д.).

В таких условиях необходимо, наряду с ограничением притока воды, укреплять боковые стенки земляных сооружений креплениями (рис.1).

Рис.1. Крепление фунта от обрушения

а — схема обрушения верхней части откоса при намокании; б — инвентарные трубчатые распорные рамы; в, г, д — крепления соответственно шпунтовое, консольное, консольно-распорное; е, ж — крепления распорное и подкосное; 1 — анкерная свая; 2 — оттяжка; 3 — маячная свая (опорная стойка); 4 — направляющая свая; 5 — шпунтовое ограждение; 6 — щиты (доски); 7 — стойки распорной рамы; 8 — распорка.

Шпунтовое ограждение является дорогостоящим способом, применяемым при разработке выемок в водонасыщенных грунтах вблизи существующих зданий и сооружений. Шпунт забивают до разработки выемки, чем обеспечивают устойчивое и естественное состояние грунта за ее пределами.

Крепление консольного типа состоит из стоек — свай, заземленных нижней частью в грунте глубже дна выемки. Они служат опорами для щитов или досок, непосредственно воспринимающих давление грунта.

Крепление консольного типа целесообразно при глубине выемки до 5 м.

В траншеях значительной глубины используют консольно-распорное крепление, отличающееся от консольного тем, что между стойками в верхней их части перпендикулярно оси траншеи устанавливают распорки.

Распорное (рамное) крепление — наиболее простое в исполнении — применяется при устройстве траншей глубиной до 4 м в сухих или маловлажных грунтах. Оно состоит из стоек, горизонтальных досок или щитов и распорок, прижимающих доски или щиты к стенкам траншеи.

Наиболее эффективны инвентарные трубчатые распорные рамы (рис.1, б) благодаря их малой массе, легкости монтажа и демонтажа. На необходимую ширину их устанавливают поворотом муфт с винтовой нарезкой.

При отрывке траншей деревянные или металлические крепления устанавливают экскаватором непосредственно при отрывке выемки. Экскаватор устанавливает блоки и по мере углубления траншеи придавливает ковшом их верхние торцы.

При создании вокруг разрабатываемых выемок постоянных водонепроницаемых завес или в случае повышения несущей способности грунтовых оснований применяют следующие способы искусственного закрепления грунтов: цементацию и битумизацию; химический, термический, электрический, электрохимический, механический и др.

Цементация и битумизация заключается в инъецировании цементного раствора или разогретых битумов. Эти способы применяют для пористых грунтов с высоким коэффициентом фильтрации, а также трещиноватых скальных пород.

Термическое закрепление заключается в обжиге лессовых грунтов раскаленными газами, нагнетаемыми через скважины в их поры. Газы подаются в толщу грунта вместе с воздухом через жаропрочные трубы в пробуренных скважинах.

Электрическим способом закрепляют влажные глинистые грунты. Способ заключается в использовании эффекта электроосмоса, для чего через грунт пропускают постоянный электрический ток с напряженностью поля 0,5…1B/см и плотностью 1…5A/м2. При этом глина осушается, уплотняется и теряет способностью к пучению.

Электрохимический способ отличается от предыдущего тем, что одновременно с электрическим током в грунт вводят через трубу, являющуюся катодом, растворы химических добавок (хлористый кальций и др.). Благодаря этому интенсивность процесса закрепления грунта возрастает.

Механический способ укрепления грунтов имеет следующие разновидности: устройство грунтовых подушек и грунтовых свай, вытрамбовывание котлованов и др.

Устройство грунтовых подушек заключается в замене слабого грунта основания другим, более прочным, для чего слабый грунт удаляют, отсыпают прочный грунт с послойным трамбованием. При устройстве грунтовых свай в слабый грунт забивают сваю-лидер, после извлечения лидера в полученную скважину засыпают грунт с послойным уплотнением.

Вытрамбовывание котлованов осуществляют с помощью тяжелых трамбовок, подвешенных на стреле крана. Этот способ менее сложен, чем способ грунтовых подушек, поскольку не требует замены грунта основания. Уплотнение котлованов значительных размеров может осуществляться гладкими или кулачковыми катками, трамбующими машинами, виброкатками и виброплитами.

Инвентарные щиты для крепления траншей в неустойчивых и мокрых грунтах: виды конструкций для укрепления стенок (деревянные и др.)

Смонтированная переставная опалубка Если планируется создавать железобетонные конструкции на месте строительства, то используется инвентарная опалубка.

Для постройки нескольких зданий по одному плану, она является идеальным решением, ведь её можно использовать многократно. Количество циклов зависит от использованного материала, от 30 циклов у самых простых, до более 150 у качественных.

Применение готовой опалубки, помогает ускорить строительство зданий, из-за сокращения сроков подготовительных работ.

Что такое инвентарная опалубка

Многоразовая заготовка, выполняется из различных материалов, придаёт железобетонным конструкциям определённые характеристики, такие как большая, чем у одноразовой, плотность готового бетонного изделия, стандартизированной формы.

Из-за точности конструкции, производит более качественный конечный продукт, чем одноразовая. Позволяет создавать межэтажные перекрытия и стены для высотных зданий, на месте строительства.

Исключает нарушения сроков работ, из-за повреждённых в пути или бракованных готовых плит, экономит денежные средства из-за отсутствия транспортировки.

Разделяется по степени оборачиваемости, сколько циклов при должном уходе она будет создавать качественные изделия.

Основной причиной, влияющей на продолжительность использования, являются материалы опалубки, их качество и уход после использования.

Виды опалубки в зависимости от материала:

• деревянные, используются максимум 30 раз;
• металлические, в зависимости от класса опалубки используются до 250–400 раз;
• пластиковые, эффективны 20–30 циклов;
• фанерные, для перекрытий до 20 использований, для стен до 80.

Размеры и характеристики опалубочной фанеры

Какие бывают виды

Виды щитов для опалубки

Основой, из которой собирается любая инвентарная опалубка, выступают щиты или блоки. Виды, в зависимости от универсальности:

Щитовые, самый часто используемый вид, применяемый при строительстве жилых домов или других помещений. Состоит из плоскостей, монтируемых в сборную конструкцию на месте строительства.

Блочные, редко используемый подвид, применяется для замкнутых конструкций, состоит из узкоспециализированных блоков. Самые частые случаи использования блочной опалубки — это шахты лифтов или вентиляционные системы. Подходит для отдельно стоящих монолитных конструкций замкнутого типа.

Установка скользящей опалубки

Виды в зависимости от конструкции:

1. Крупно-щитовая, разборно-переставная опалубка, используется для крупномасштабного строительства, вес 1 щита начинается от 50 кг. Несколько щитов монтируются в замкнутую систему, которая разбирается и очищается после застывания бетона. Из-за большого веса, в монтаже или перемещении щитов используется крупная грузоподъёмная техника.
2. Мелко-щитовая, разборно-переставная, используется для создания небольших конструкций, таких как стены, перекрытия и фундамент частных домов или хозяйственных построек. Главное преимущество таких щитов, это то, что их вес ниже 50 кг, позволяя использовать мелкие грузоподъёмники, а в самых лёгких обойтись силами строителей.
3. Разборно-блочная, собирается из доборов и щитов, в блоки. С помощью такой опалубки создают ступенчатый или столбчатый фундамент, и другие несущие конструкции стандартного размера.
4. Подъёмно-переставная, состоит не только из щитов, но и из механизмов для перемещения. Позволяет создавать конструкции с разным диаметром или наклоном.
5. Объемно-переставная, состоит из блоков и механизмов перемещения. Используется для отливки стен, перекрытий и других конструкций одинакового размера.
6. Скользящая, система в которую входят домкраты и приводы, перемещающие щиты по мере застывания бетона. Используется для работ на большой высоте, где не нет возможности переставлять опалубку.
7. Туннельная, Используется для бетонирования сводов в резервуарах и туннелях.
8. Пневматическая, используется недавно, специализируется на конструкциях сложной формы. Изготавливается из прочной прорезиненной ткани, благодаря чему можно создавать сооружения любой формы.

Установка

Независимо от типа инвентарной опалубки, используемой для монолитного строительства (за исключением пневматической), есть обязательные этапы в подготовке и монтаже конструкций.

Сначала устанавливаются несущие балки, которые будут поддерживать схватки опалубки. После закрепления схваток, устанавливают монтажные уголки и щиты, горизонтальными рядами, надёжно закрепляя каждый сегмент.

Подробнее можно увидеть на видео

Виды инвентарной щитовой опалубки

Инвентарные опалубочные конструкции изготовляются из дерева, металлов (сталь, алюминий) и пластика. По типу конструкции они подразделяются на следующие виды:

• Крупно щитовые и мелко щитовые разборные, переставные, с элементами для поддержки палуб, весом от полусотни килограмм, применяются для больших монолитных конструкций любой площади.
• Подъемно-переставные, применяемые для создания монолитов в конструкциях изменяющегося сечения, таких как опоры, трубы и тому подобное.
• Объемно-переставные, представляющие собой блоки своеобразной формы, используют при заливке стеновых конструкций и перекрытий.
• Блочная опалубка состоит из частей, собираемых в блоки, применяется для создания отдельно располагающихся фрагментов, и для крупных разъемных конструкций.
• Тоннельные, горизонтально перемещаемые. На пространственном каркасе содержит щиты, которые передвигаются вдоль сооружаемого объекта на специальных тележках. Используются при создании тоннелей, водоводов, водных и других жидкостных резервуаров и т.п.
• В скользящей опалубке щиты поднимают вверх домкратами. Используется для бетонирования вертикальных конструкций большого размера, в десятки метров высотой.
• Пневматическая – новая технология в сооружении зданий, где палубой служит гибкая оболочка, надуваемая воздухом. Применяется для создания конструкций с криволинейной формы.

Наиболее оптимальным вариантом является инвентарная металлическая опалубка, используемая при возведении самых разных объектов, от создания фундаментов до укладки тротуаров, отличающаяся оперативной видоизменяемостью, простотой применения и быстротой установки.

Важной характеристикой инвентарной опалубки является ее «оборачиваемость», то есть, количество раз применения. Для металлического типа это число может достигать нескольких десятков, а то и сотен циклов применения. Для сравнения – деревянную инвентарную опалубку можно применить около 30 раз.

Преимущества и недостатки металлической опалубки для устройства фундаментов и других конструкций

• Высокая прочность, не боится деформаций.
• Низкий уровень адгезии (липкости) материала с бетоном.
• Устойчива к коррозии.
• Большая оборачиваемость (не меньше 50 применений).
• Отличное качество итоговой поверхности, почти не требующей обработки.
• Быстрый монтаж и демонтаж, исключающий повреждение конструкции, при условии режима смазывания элементов.
• Возможность применения для ремонта поврежденных конструкций в будущем.
• Достижение наиболее точной геометрии заливаемых конструкций.
• Можно менять размер и конфигурацию в процессе работ.
• Обеспечение наилучшего режима температуры и наилучшей влажности для затвердевания бетонного раствора.

К недостаткам металлической инвентарной опалубки относят ее сравнительно высокую цену, что обусловило ее применение в основном в промышленном и крупном гражданском строительстве.

Она имеет больший, по сравнению с деревянной удельный вес. Требует квалифицированного ремонта с применением сварки.

Оборачиваемость элементов инвентарной щитовой опалубки (количество оборотов в единицах)

Тип	Палуба из металла	Палуба из фанеры	Палуба из дерева	Поддерживающие элементы
Мелкощитовая разборно-переставная опалубка	100	30	20	200
Крупнощитовая разборно-переставная опалубка	120	30	20	120
Подъемно-переставная опалубка	120	30	20	120
Блочная опалубка	120	30	20	120
Объемно-переставная опалубка	200	30	20	200
Скользящая опалубка	300	60	30	600
Тоннельная опалубка	400	80	40	800

Уход и обработка

Срок использования и количество циклов которые может выдержать инвентарная опалубка, зависят от того как профессионально за ней ухаживают и ремонтируют, а также уход влияет на качество железобетонных конструкций, изготовленных с её помощью. После каждой распалубки готовых изделий, требуется проводить очистку опалубки и проверку крепежей.

Инструменты для очистки:

Что делать если саморезы не закручиваются в дюбели

Очистку молотками и любыми другими ударными инструментами проводить не рекомендуется, поскольку они нарушают качество опалубки, что снижает её долговечность.

Если не планируется повторное использование в течение недели, то все элементы опалубочной системы смазывают. Смазка не должна оставлять на металле жирных пятен, подвергать его коррозийному воздействию, содержать вредные летучие вещества или быть горючей.

Разновидности

Инвентарные опалубочные конструкции представлены различными системами, элементы которых изготавливают из разных материалов по конкретным размерам.

По конструкции

Различают следующие виды систем:

• опалубки инвентарные крупно-щитовые и мелко-щитовые разборно-переставные, с элементами, поддерживающими палубы. Весят до 50 кг, используются при возведении крупных объектов монолитного типа и различной площади;

• подъемно-переставные – предназначены для строительства монолитов в конструкциях с изменяющимися параметрами сечения – опор, труб и т. д.;
• объемно-переставные – представлены блоками определенных форм, которые применяются для заливки стен и перекрытий;
• блочные опалубки – составными частями являются элемент, собираемые в блоки. Используются при заливке отдельных фрагментов и крупных конструкций разъемного типа;
• тоннельные, с возможностью горизонтального перемещения – пространственный каркас содержит щиты, перемещаемый вдоль строящегося объекта с помощью специальных тележек. Применяют для строительства тоннельный участков, водоводов, резервуаров;
• скользящие – щиты поднимаются вверх с помощью домкратов. С их использованием бетонируют вертикальные конструкции, достигающие в высоту несколько десятков метров;
• пневматические – современная технология, в которой роль палубы выполняет гибкая оболочка, поддерживающая необходимые формы за счет нагнетаемого внутрь воздуха. Используют для обустройства конструкций, отличающихся криволинейностью форм.

По материалу

Для изготовления инвентарной опалубки (кроме пневматической конструкции) применяются:

Покупка, аренда и контроль качества

Детали, проверяемые перед каждой заливкой

Выбирая, купить или арендовать опалубку, стоит рассчитать, как часто она будет использоваться, потому что продать её «с рук» достаточно тяжело.

Если планируется строительство частного дома или гаража, то стоит задуматься об аренде опалубки, для сохранения денежных средств.

Подготовив план постройки, рассчитывается скорость застывания бетона, и то какими секциями планируется его заливать. Такой подход поможет арендовать нужное количество щитов.

Из-за дороговизны покупка комплекта оборудования оправдана, если планируется строительство нескольких домов. Чаще всего закупают опалубку строительные фирмы, или скооперировавшиеся частные лица.

1. Соответствие чертежу всех деталей.
2. Оси опалубки соответствуют разбивочным осям здания.
3. Точно нанесённые отметки.
4. Полная герметичность, обусловленная плотным прилеганием стыков.
5. Нет неровностей и перекосов в щитах.

Готовая конструкция позволяет исключить возможность ошибок в строительстве домов и последующее устранение некачественных перегородок, что является особо важным при создании фундамента, от которого зависит долговечность и безопасность всего сооружения.

( 1 оценка, среднее 4 из 5 )

Группа 171 Крепление стенок траншей инвентарными щитами

Состав работ: 1.Устройство и разборка креплений траншей инвентарными щитами.

• Измеритель: 100 м2 креплений
• Крепление инвентарными щитами стенок траншей шириной до 2 м в грунтах:
• 1-171-1 неустойчивых и мокрых
• 1-171-2 устойчивых
• Таблица 311- Группа 171 Нормы с 1 по 2

Шифр ресурса	Наименование ресурса	Единица измер.	1-171	1-171
Затраты труда рабочих-строителей	чел-ч	44,2	34,34
Средний разряд работ	2,9
Затраты труда машинистов	чел-ч	2,07	2,07
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	2,07	2,07
Материалы
121-0757	Отдельные конструктивные элементы зданий и сооружений [колонны,	т	0,011	0,011
балки, фермы, связи, ригели, стойки и т.д.] с преобладанием горячекатаных
профилей, средняя масса сборочной единицы свыше 0,5 до 1,0 т
123-0509-У	Щит опалубки инвентарный строганый, толщина 120 мм	м2

Группа 172 Крепление стенок котлованов и траншей досками

Состав работ: 1.Крепление стенок котлованов и траншей досками с подчисткой стенок и заготовкой креплений. 2.Разборка креплений.

1. Измеритель: 100 м2 креплений
2. Крепление досками стенок котлованов и траншей шириной более 2 м, глубиной до 3 м, в грунтах:
3. 1-172-1 неустойчивых
4. 1-172-2 устойчивых
5. 1-172-3 мокрых
6. То же, глубиной более 3 м, в грунтах:
7. 1-172-4 неустойчивых
8. 1-172-5 устойчивых
9. 1-172-6 мокрых
10. Таблица 312- Группа 172 Нормы с 1 по 3

Шифр ресурса	Наименование ресурса	Единица измер.	1-172	1-172	1-172
Затраты труда рабочих-строителей	чел-ч	66,64	42,33	85,17
Средний разряд работ	2,9	2,9	2,9
Затраты труда машинистов	чел-ч	3,04	2,24	3,16
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	3,04	2,24	3,16
Материалы
111-0179	Гвозди строительные с плоской головкой 1,6х50 мм	т	0,0039	0,0039	0,0039
112-0020	Лесоматериалы круглые березовые и мягких лиственных пород	м3	0,43	0,43	0,46
для строительства, длина 4-6,5 м, диаметр 12-24 см
112-0082	Доски необрезные из хвойных пород, длина 4-6,5 м, все ширины,	м3	1,61	0,95	1,61
толщина 44 мм и более IV сорт

Таблица 313- Группа 172 Нормы с 4 по 6

Шифр ресурса	Наименование ресурса	Единица измер.	1-172	1-172	1-172
Затраты труда рабочих-строителей	чел-ч	110,16	88,4	139,74
Средний разряд работ	3,3	3,3	3,3
Затраты труда машинистов	чел-ч	3,37	3,08	3,16
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	3,37	3,08	3,16
Материалы
111-0179	Гвозди строительные с плоской головкой 1,6х50 мм	т	0,0039	0,0039	0,0039
112-0020	Лесоматериалы круглые березовые и мягких лиственных пород	м3	0,46	0,46	0,46
для строительства, длина 4-6,5 м, диаметр 12-24 см
112-0082	Доски необрезные из хвойных пород, длина 4-6,5 м, все ширины,	м3	1,23	0,79	1,23
толщина 44 мм и более, IV сорт

Группа 173 Водоотлив

Состав работ: 1.Водоотлив из котлованов площадью до 30 м 2.Водоотлив из траншей шириной по дну до 2 м для ленточных фундаментов под здания и сооружения, а также для внутризаводских и дворовых [внутриквартальных] коммуникаций.

• Измеритель: 100 м3 мокрого грунта
• 1-173-1 Водоотлив из траншей
• 1-173-2 Водоотлив из котлованов
• Таблица 314- Группа 173 Нормы с 1 по 2

Шифр ресурса	Наименование ресурса	Единица измер.	1-173	1-173
Затраты труда машинистов	чел-ч	145,86	173,4
Машины и механизмы
231-0102	Насосы для водопонижения и водоотлива, мощность 4 кВт	маш-ч	486,2

Разработка сезонномерзлых грунтов

Группа 187 Уборка снега со строительных площадок и дорог

Состав работ: 1.Уборка снега механизмами. 2.0чистка вручную мест, недоступных для механизмов, с перекидкой снега на расстояние до 3 м, или погрузкой на транспортные средства [нормы 5,6].

1. Измеритель: 1000 м3 снега
2. Уборка снега со строительных площадок и дорог:
3. 1-187-1 шнекороторными снегоочистителями
4. 1-187-2 плужными снегоочистителями на тракторе
5. 1-187-3 бульдозерами с перемещением на расстояние до 20 м
6. 1-187-4 бульдозерами с перемещением на каждые последующие 10 м, сверх 20
7. 1-187-5 вручную, снег рыхлый
8. 1-187-6 вручную, снег плотный
9. Таблица 315 — Группа 187 Нормы с 1 по 3

Шифр ресурса	Наименование ресурса	Единица измер.	1-187	1-187	1-187
Затраты труда рабочих-строителей	чел-ч	—	0,37	—
Средний разряд работ	—	—
Затраты труда машинистов	чел-ч	1,11	0,74	3,57
Машины и механизмы
201-0312	Тракторы на гусеничном ходу, мощность 79 кВт [106 л.с.]	маш-ч	—	0,37	—
207-0149	Бульдозеры, мощность 79 кВт [108 л.с.]	маш-ч	—	—	3,57
212-1901	Снегоочистители на автомобиле плужные	маш-ч	—	0,37	—
212-1902	Снегоочистители на автомобиле шнекороторные	маш-ч	1,11	—	—

Таблица 316- Группа 187 Нормы с 4 по 6

Шифр ресурса	Наименование ресурса	Единица измер.	1-187-4	1-187-5	1-187-6
Затраты труда рабочих-строителей	чел-ч	—	122,4	244,8
Средний разряд работ	—	1,4	1,4
Затраты труда машинистов	чел-ч	1,16	—	—
Машины и механизмы
207-0149	Бульдозеры, мощность 79 кВт [108 л.с.]	маш-ч	1,16	—	—

Группа 171 Крепление стенок траншей инвентарными щитами

Состав
работ: 1.Устройство и разборка креплений
траншей инвентарными щитами.

• Измеритель: 100
  м2 креплений
• Крепление
  инвентарными щитами стенок траншей
  шириной до 2 м в грунтах:
• 1-171-1 неустойчивых
  и мокрых
• 1-171-2 устойчивых
• Таблица
  311- Группа 171 Нормы с 1 по 2

Шифр ресурса	Наименование ресурса	Единица измер.	1-1711	1-1712
1	2	3	4	5
1	Затраты труда рабочих-строителей	чел-ч	44,2	34,34
2	Средний разряд работ	3	2,9
3	Затраты труда машинистов	чел-ч	2,07	2,07
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	2,07	2,07
Материалы
121-0757	Отдельные конструктивные элементы зданий и сооружений [колонны,	т	0,011	0,011
балки, фермы, связи, ригели, стойки и т.д.] с преобладанием горячекатаных
профилей, средняя масса сборочной единицы свыше 0,5 до 1,0 т
123-0509-У	Щит опалубки инвентарный строганый, толщина 120 мм	м2	22	22

Группа 172 Крепление стенок котлованов и траншей досками

Состав
работ: 1.Крепление стенок котлованов и
траншей досками с подчисткой стенок и
заготовкой креплений. 2.Разборка
креплений.

1. Измеритель: 100
   м2 креплений
2. Крепление
   досками стенок котлованов и траншей
   шириной более 2 м, глубиной до 3 м, в
   грунтах:
3. 1-172-1 неустойчивых
4. 1-172-2 устойчивых
5. 1-172-3 мокрых
6. То
   же, глубиной более 3 м, в грунтах:
7. 1-172-4 неустойчивых
8. 1-172-5 устойчивых
9. 1-172-6 мокрых
10. Таблица
    312- Группа 172 Нормы с 1 по 3

Шифр ресурса	Наименование ресурса	Единица измер.	1-1721	1-1722	1-1723
1	2	3	4	5	6
1	Затраты труда рабочих-строителей	чел-ч	66,64	42,33	85,17
2	Средний разряд работ	2,9	2,9	2,9
3	Затраты труда машинистов	чел-ч	3,04	2,24	3,16
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	3,04	2,24	3,16
Материалы
111-0179	Гвозди строительные с плоской головкой 1,6х50 мм	т	0,0039	0,0039	0,0039
112-0020	Лесоматериалы круглые березовые и мягких лиственных пород	м3	0,43	0,43	0,46
для строительства, длина 4-6,5 м, диаметр 12-24 см
112-0082	Доски необрезные из хвойных пород, длина 4-6,5 м, все ширины,	м3	1,61	0,95	1,61
толщина 44 мм и более IV сорт

Таблица
313- Группа 172 Нормы с 4 по 6

Шифр ресурса	Наименование ресурса	Единица измер.	1-1724	1-1725	1-1726
1	2	3	4	5	6
1	Затраты труда рабочих-строителей	чел-ч	110,16	88,4	139,74
2	Средний разряд работ	3,3	3,3	3,3
3	Затраты труда машинистов	чел-ч	3,37	3,08	3,16
Машины и механизмы
200-0002	Автомобили бортовые, грузоподъемность до 5 т	маш-ч	3,37	3,08	3,16
Материалы
111-0179	Гвозди строительные с плоской головкой 1,6х50 мм	т	0,0039	0,0039	0,0039
112-0020	Лесоматериалы круглые березовые и мягких лиственных пород	м3	0,46	0,46	0,46
для строительства, длина 4-6,5 м, диаметр 12-24 см
112-0082	Доски необрезные из хвойных пород, длина 4-6,5 м, все ширины,	м3	1,23	0,79	1,23
толщина 44 мм и более, IV сорт

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Источник
