Кабельный проход через стену дкс

Огнестойкие проходки

Кабельные проходки – это общее название заделки мест прохождения кабеленесущих систем с кабелем (или отдельных кабелей) через стены, потолочные перекрытия, или же через специальные противопожарные преграды. Заделка кабельной проходки может выполняться различными способами и с применением различных материалов.

Основное предназначение огнестойких проходок – препятствовать распространению огня и дыма через стены и перекрытия в свободные от огня зоны.

Основные требования, предъявляемые к кабельным проходкам в нормативных документах:

• Кабельные проходки должны иметь предел огнестойкости не ниже предела огнестойкости пересекаемой конструкции;

• Конструкция проходок должна предусматривать возможность замены и (или) дополнительной прокладки проводов, кабелей, а также возможность их технического обслуживания.

Огнестойкие решения ДКС соответствуют стандартам:

• ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытания на огнестойкость».

• ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования».

• ГОСТ 30247.1-94 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».

Все проходки прошли испытания согласно Российским нормам и имеют сертификаты соответствия с протоколами испытаний.

Наименование продукции	Предел огнестойкости	Глубина заделки	Код
Подушки огнестойкие	120 минут	120 мм	DB1805
			DB1804
			DB1803
			DB1802
			DB1801
Пеноблок огнезащитный 1000х120х30	30 минут	120 мм	DT1201
	120 минут	240 мм
Плита из минерального волокна с огнестойким покрытием 1000х500х52	120 минут	200 мм	DP1201
	150 минут	300 мм
Пена двухкомпонентная огнезащитная, баллон 325 мл	180 минут	200 мм	DN1201
Пена однокомпонентная огнезащитная, баллон 740 мл	150 минут *	200 мм *	DF1201
Герметик огнезащитный, картридж 300 мл	**	—	DS1202
Герметик огнезащитный, ведро 20 кг	**		DS1201
Пистолет для нанесения двухкомпонентной пены	—		DN1202

* Однокомпонентная огнестойкая пена DF используется для быстрой герметизации стыков и щелей в стенах или перекрытиях, а также для заделки трещин, отверстий, вентиляционных каналов, монтажа дверей и окон. Глубина заделки 200 мм при ширине зазора 30 мм.

** Огнестойкий герметик на водно-акриловой основе предназначен для герметичной заделки стыков и щелей при монтаже проходки на основе огнестойких плит, подушек и пеноблоков.

Источник

Система огнестойких проходок ДКС

Кабельные проходки — это общее название заделки мест прохождения кабеленесущих лотков и кабель-каналов, пластиковых труб и отдельных кабелей через стены, потолочные перекрытия, либо специальные противопожарные преграды. Заделка кабельной проходки может выполняться различным способом и с применением различных материалов.

Основные требования, предъявляемые к кабельным проходкам в нормативных документах:
— негорючесть материала;
— возможность замены кабеля в уже установленной кабельной проходке.

Огнестойкие проходки DKC в магазине «Синэл-Электрика»:

• Магазин находится в 7 минутах ходьбы от метро Сокол.
• У нас только официальная продукция.
• Доставим Вашу покупку не только по Москве, но и по всей России.

Виды кабельных проходок

Компания DKC предлагает широкий ассортимент кабельных проходок на основе различных технических решений, которые могут комбинироваться между собой в зависимости от сложности коммуникаций, проходящих через проходку, а также ряд дополнительных компонентов, предназначенных для увеличения огнестойкости проходки и расширения области применения кабеленесущих систем DKC.

Кабельная проходка из огнестойких подушек DB является самой легкой для монтажа. Подушки просто плотно закладывают в проем проходки; они могут быть легко извлечены в случае необходимости прокладки дополнительного кабеля. Наполнитель огнестойкой подушки содержит вермикулит — материал, имеющий высокий коэффициент водопоглощения (до 500%). Под воздействием тепла, вода, которая содержится в вермикулите, начинает моментально испаряться. Водяной пар раздувает подушку, которая формирует герметичное уплотнение внутри проема кабельной проходки и тем самым препятствует распространению пламени внутрь защищаемого помещения.

Огнестойкие плиты DP, состоящие из минерального волокна, которое не плавится даже при температуре 1000 °С и покрытые специальным огнезащитным составом, являются наиболее распространенным способом организации кабельных проходок. Основным преимуществом огнестойких плит является возможность создания проходок с очень большой площадью поверхности, что позволяет монтировать проходки для сложных кабельных трасс с несколькими ярусами кабельных лотков.

Применение огнестойкой проходки из огнезащитных пеноблоков DT позволяет избежать использования компонентов, содержащих мелкодисперсные составляющие и минеральные волокна. Легкость использования пеноблока позволяет значительно сократить время монтажа, так как для этого необходимо всего лишь нарезать пеноблок на куски, соответствующие ширине основания лотка или проема проходки.

Что такое степень огнестойкости?

Основным показателем эффективности огнестойкой проходки является предел огнестойкости, который определяется в ходе проведения специальных испытаний и должен подтверждаться сертификатом соответствия требованиям технического регламента о требованиях пожарной безопасности.

Обозначение предела огнестойкости проходки состоит из условных обозначений, так называемых нормируемых предельных состояний, и цифры, соответствующей времени достижения одного из этих состояний (первого по времени) в минутах. Всего существует три вида предельных состояний, обозначаемых в виде индекса — IET:

• Литера I (Insulation) — потеря теплоизолирующей способности огнестойкой проходки вследствие повышения температуры на необогреваемой поверхности материала проходки более чем на 140 °С.
• Литера E (Integrity) — потеря целостности материала огнестойкой проходки в результате образования в конструкции огнестойкой проходки сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения и пламя.
• Литера T (Temperature) — достижение критической температуры нагрева материала элементов изделия в необогреваемой зоне проходки

Преимущества систем огнестойких проходок DKC:

— Высокая степень огнестойкости, подтвержденная сертификационными испытаниями
— Система компонентов, позволяющая расширить область применения кабеленесущих систем ДКС
— Легкость монтажа, не требующего специальных навыков.

Источник

Огнестойкие решения

Огнестойкие решения Vulcan представляют из себя совокупность систем, необходимых для обеспечения комплексной пассивной противопожарной защиты кабельных линий.
К данным решениям относятся огнестойкие кабельные линии (ОКЛ), огнестойкие проходки, огнестойкий короб на основе плит DG, огнестойкие перегородки.

Огнестойкая кабельная линия (или кабельная линия и электропроводка систем противопожарной защиты) – это кабельная линия и электропроводка, способная сохранять работоспособность в условиях пожара. ОКЛ – сертифицированная система, состоящая из огнестойкого кабеля, кабеленесущих систем, огнестойких коробок, монтажных элементов и т.д.

Кабельные проходки – это общее название заделки мест прохождения кабеленесущих систем либо одиночных кабелей через стены, потолочные перекрытия, либо специальные противопожарные преграды. Заделка кабельной проходки может выполняться различными способами и с применением различных материалов.

Огнестойкие плиты DG предназначены для ограждения кабельных линий от воздействия пожара в случае его возникновения. Огнестойкие кабельные короба из плит DG чаще всего применяются при транзитной прокладке кабельных линий через автостоянки и паркинги. Кроме того, они могут использоваться в качестве аналога системы огнестойких кабельных линий.

Перегородки DD предназначены для разделения кабельных линий, что препятствует распространению пожара в случае его возникновения. Предел огнестойкости Е15 при испытании по ГОСТ 30247.0-94 и ГОСТ 30247.1-94.

Источник

Проходка из огнестойких плит DP

•
•

Сертификаты:

Назначение
Огнестойкие плиты DP являются основой для монтажа огнестойких проходок в местах пересечения стен или перекрытий сложными многоярусными системами кабельных лотков или шинопроводов, а также в местах прохождения металлических и пластиковых труб через стены и перекрытия.

Конструкция
Плита DP состоит из минерального волокна высокой плотности (

150 кг на м3) с нанесенным на обе стороны огнестойким покрытием. Во время монтажа края и стыки огнестойких плит необходимо обработать огнеупорным герметиком DS для обеспечения защиты от дыма, а также в случае вертикального монтажа — для придания конструкции необходимой строительной жесткости.
Срок эксплуатации проходки — более 10 лет.

Принцип действия
Под воздействие высокой температуры (>200 °C) огнестойкое покрытие плиты вспучивается и препятствует распространению огня через проходку, а сама плита обеспечивает необходимую теплоизоляцию.

Монтаж кабельной проходки из огнестойких плит DP
Измерить проем, в котором будет смонтирована проходка. Размеры необходимо перенести на плиту (либо несколько плит, выложенных в форме проема) с обязательной разметкой проходящих закладных деталей проходки (кабельных лотков, отдельных кабелей, шинопроводов, труб). Затем, с помощью острого ножа или ножовки вырезать размеченные куски (для плотной подгонки вырезанные части должны быть чуть больше – около 0,2-0,3 мм с каждой стороны). Для обеспечения нормируемого предела огнестойкости 90 минут глубина заделки должна составлять не менее 200 мм, т.е. необходимо установить четыре куска плиты DP одну за другой.

Для лучшей герметизации проходки необходимо нанести слой огнестойкого герметика DS толщиной не менее 3 мм на все элементы заделки (огнестойкие панели, кабели), заделав все имеющиеся щели между элементами заделки и проемом проходки. Длина участка кабеля для нанесения герметика составляет 0,5 м с каждой стороны проходки.

Источник

Кабельный проход через стену дкс

• Электрика
• Свет
• Крепеж
• Безопасность
• Сантехника

Интернет-магазин ЭТМ —
более 1,5 млн. позиций от 556 поставщиков

Поможем сделать покупку

Найдено в категориях:

Фильтр

Найдено в категориях:

С этим покупают Посмотреть

Огнестойкая подушка 350x170x40 (KBK-3)

• Код товара 8457341
• Артикул 7202741
• Производитель OBO Bettermann

С этим покупают Посмотреть

Огнестойкая двухкомпонентная пена 380мл выход до 2.5л (FBS-S)

• Код товара 5861499
• Артикул 7203800
• Производитель OBO Bettermann

С этим покупают Посмотреть

Огнестойкий пеноблок 200x144x60 (FBA-B200-14)

• Код товара 5444503
• Артикул 7202505
• Производитель OBO Bettermann

С этим покупают Посмотреть

Огнестойкий пеноблок 200x144x60 (FBA-B200-14)

• Код товара 5444503
• Артикул 7202505
• Производитель OBO Bettermann

С этим покупают Посмотреть

Огнестойкая подушка 350x170x23 (KBK-2)

• Код товара 1453695
• Артикул 7202725
• Производитель OBO Bettermann

С этим покупают Посмотреть

Огнестойкая подушка 350x120x10 (KBK-1)

• Код товара 9496891
• Артикул 7202709
• Производитель OBO Bettermann

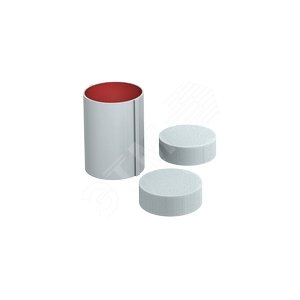

Проходка огнестойкая кабельная 120×150 (7204300)
