Разметка свайного фундамента

СК «Богатырь» предоставляет услуги по монтажу железобетонных свайных фундаментов. Мы готовы в оперативные сроки выполнить свайные работы любой сложности, используя для этого высокопродуктивную копровую технику и квалифицированных специалистов. Для сотрудничества с фирмой заполните форму «Отправить заявку», расположенную в нижней части сайта.

• Технология разметки свайного фундамента
• Оборудование и материалы для разметки
• Как разметить свайный фундамент
• Особенности разметки свайно-ленточного фундамента
• Нюансы технологии разметки фундамента

На данной странице приведена информация о технологии разметки свайного фундамента. Вы узнаете, какие инструменты и материалы необходимы для ее реализации, и как выполняется процесс разметки свайных и свайно-ленточных оснований.

Технология разметки свайного фундамента

Разметка фундамента заключается в переносе на строительный участок предусмотренной проектом схемы свайного поля. В процессе реализации технологии выполняется три вида работ:

• Перенос базисных линий фундамента (контуров будущих стен здания);
• Перенос точек забивки свай;
• Перенос высотного уровня, по которому сваи будут выравниваться по завершению монтажа.

Совет эксперта! Перед выполнением разметки на практике необходимо детально проработать схему разбивки свайного поля в проектной документации, в ней должно указываться общее число свайных опор, расстояние между ними, расстояние между крайним контуром участка и внешней стеной здания, длина базисных линий.

Рис. 1.1: Схема свайного поля сложной конфигурации

Реализации разметки предшествуют подготовительные работы на строительном участке, которые заключаются в выравнивании рельефа площадки, уборку мусора, поверхностной растительности, камней и других элементов, мешающих процессу строительства.

Оборудование и материалы для разметки

Для проведения разметочных работ вам потребуются следующие инструменты и материалы:

• Рулетка;
• Арматурные колышки;
• Бечевка либо строительный шнур;
• Материалы для создания обноски (строганные доски и бруски);
• Угольник, лазерный или пузырьковый уровень, гидроуровень;
• Саморезы, электродрель.

Первоначально необходимо сделать доски обноски. Они представляют собой П-образные каркасы, состоящие из двух горизонтальных перемычек длиной в 40-50 см, закрепленных на параллельных друг другу брусках, и усиленных боковыми откосами.

Рис. 1.2: Обносочные щиты для разметки фундамента

Высоту брусков необходимо брать с запасом так, чтобы после забивки в землю положение нижней горизонтальной доски формировало уровень, по которому будут выравниваться сваи после монтажа. Расстояние между горизонтальными досками берется согласно проектному расстоянию между верхним контуром сечения ростверка и головой свайной опоры — по второй доске будет натягиваться высотная линия обвязки.

Рис. 1.3: Конфигурация обноски

Совет эксперта! С помощью уровня проверьте параллельность расположения досок уровня свай и ростверка между собой, какие-либо отклонения от горизонтали недопустимы.

Как разметить свайный фундамент

Первоначально выполняется привязка будущего строения к произвольному объекту строительного участка либо его границе. Оптимально подойдет забор, которым огорожена площадка под застройку — от забора по ширине одной из стен будущего строения прокладываем две равноудаленные точки и устанавливаем в них арматурные колышки.

Далее исходя из положения колышек устанавливаются две обносочные доски, которые удаляются за пределы контуров стены на расстояние около 2-ух метров (чтобы обноска не мешала проведению последующих работ). В результате мы получаем готовую первую базисную линию разметки.

Рис 1.4: Схема разметки с помощью обноски

Размечается вторая стена здания, смежная с уже установленной. Для этого посредством угольника откладывается прямой гол от установленного арматурного колышка, рулеткой вымеривается длина стены и в ее крайней точке забивается арматурный колышек. Далее устанавливаются обносочные доски размечаемого контура и между ними натягивается строительный шнур.

Совет эксперта! Бечевка на досках обноски фиксируется с помощью вкрученного в центральную часть горизонтальной перемычки самореза

В местах пересечения первой и второй стены бечевка скрепляется скобкой либо изолентой, затем выполняется проверка перпендикулярности прямого угла. Делается это посредством правила египетского треугольника — отступите от точки пересечения шнурков 3 метра и на одной из бечевок закрепите пометку в виде кусочка изоленты, аналогичную пометку сделайте на второй бечевки на расстоянии 4 метра от пересечения.

Рис. 1.5: Проверка углов по правилу «Египетского треугольника»

Посредством рулетки вымеряйте диагональное расстояние между отметками, при правильных углах оно должно равняться 5-ти метрам. Если расстояние не сошлось, необходимо регулировать положение досок обноски до получения требуемой диагонали. После проверки углов вы получаете две идеально размеченные базисные линии фундамента. Аналогичным образом разбиваются оставшиеся контуры.

Получив ровный прямоугольник необходимо разметить внутренний контур стены здания, для этого от наружной бечевки отступается расстояние, равное ширине ростверка, в обноску вкручивается саморез и прокладывается вторая линия разметки.

Рис. 1.6: Последовательность разметки фундамента

Далее выполняется разметка точек погружения свай. Для этого от угловых колышек, в местах пересечения бечевки, откладываются расстояния, равные шагу расположения свай по внешним стенам фундамента и на точке монтажа каждой сваи устанавливается арматура.

Рис. 1.7: Точки погружения свай в местах пересечения обноски

Производится монтаж досок обноски, вынесенных на 3 метра от контуров фундамента. Обноска размещается согласно схеме расположения свай по внутреннему периметру фундамента, между ней натягивается строительный шнур (по уровню первой горизонтальной доски, указывающий на нулевой уровень опоры), в местах пересечения которого с помощью отвеса на земле определяется точка погружения сваи, отмечающаяся арматурным прутком. По аналогичной технологии отмечаются все опоры, находящиеся внутри свайного поля.

Особенности разметки свайно-ленточного фундамента

Разметка ленточного ростверка осуществляется по завершению монтажа опор. При их погружении строительный шнур, определяющий базисные контуры фундамента демонтируется, оставляются нетронутыми лишь арматурные колышки в точках забивки и вынесенные за пределы основания доски обноски.

Совет эксперта! Разметка ленты ведется по верхней горизонтальной перемычке обноски, размещенной согласно нулевому уровню, по которому будет выводиться ростверк.

Рис. 1.8: Разметка ленточного ростверка после установки свай

В процессе разметки свай в обносочные доски вкручивались два самореза для разбивки внутреннего и внешнего контура базисных линий здания. Разметка ленточного ростверка проводится на их основе — необходимо с помощью отвеса перенести точки саморезов на верхнюю перемычку обноски и проложить строительный шнур между установленными досками.

Повторно проверяется перпендикулярность углов фундаментной ленты с помощью вышеприведенного метода египетского треугольника, поскольку в процессе монтажа свай могло произойти смещение обносочных досок.

Рис 1.9: Схема разбивки внутренней стены здания

После разбивки наружного периметра ленты по предварительной разметке прокладывается внутренний контур обвязки. Для этого согласно проектным чертежам отмеряется расстояние от двух внутренних углов базисных линий (т.5 и 7) до контуров пояса ростверка (т. 9 и 11), забивается временная арматура и согласно ее положению устанавливаются выносные обносочные доски, между которыми натягивается бечевка.

Совет эксперта! После разбивки внутреннего контура фундаментной ленты проверяются диагонали образовавшихся во внутреннем периметре обвязки прямоугольников.

Нюансы технологии разметки фундамента

Разметка фундамента — трудоемкий процесс, требующий особой тщательности при проведении работ. Не пытайтесь сэкономить время и за один заход выполнить разметку свайного поля и ростверка — натянутая бечевка будет мешать монтажу свай и непременно изменит свое положение в процессе погружения опор.

Совет эксперта! Технология требует демонтажа базисных линий после разметки точек погружения свай и повторного восстановления контуров фундаментной ленты на этапе ее обустройства.

Рис. 2.0: Последовательность монтажа свайного фундамента

По правилу египетского треугольника можно проверять правильность конфигурации любых углов. Требуемая длина гипотенузы (расстояния между помеченными на строительной нити точками) в данном случае высчитывается по формуле корня: , в которой:

• x — длина диагонали;
• а — длина отступа на первом контуре бечевки (в квадрате);
• b — длина отступа на второй бечевке.

К примеру: при отступах в 3 и 4 метра о правильном прямом угле свидетельствует длина диагонали в 5 метров ( = 5).

Цены на фундаментные работы уточняйте по форме заявки, после отправки с вами на связь выйдет наш менеджер, который расскажет вам актуальную информацию на сегодняшний день по фундаментным работам.

Источник

Как правильно сделать чертеж свайного фундамента?

Отделка цоколя

Наружная часть фундамента выступающая над уровнем почвы — это цоколь.

Для завершения устройства фундамента стоит упомянуть об отделке цоколя:

• теплоизоляция, позволит сохранить тепло в подвале даже в самую суровую зиму, для этого применяется минеральная вата или жёсткие плиты полистирола;
• гидроизоляция, особенно важна в низких местах с повышенной влажностью, болотистой почвой и риском подтопления, проще всего использовать обмазочную гидроизоляцию;
• декоративная отделка, штукатурка из керамзитобетона или заделка декоративными панелями;
• обязательный отлив на цоколе не позволит воде подтекать под фундамент.

Правильно подобранный вариант отделки цоколя сможет придать дому уникальный колорит. Обеспечить долгую эксплуатацию здания. Один из простых и эффективных видов отделки это глиняная штукатурка, на которой с помощью трафарета можно создать имитацию каменной кладки. При невысоких денежных и трудовых затратах оштукатуренный цоколь получается оригинальный и запоминающийся.

Технология строительства свайно-ростверковых фундаментов

Проведение подробных изыскательных работ, в результате которых нужно получить подробную информацию о типе почвы и глубине заложения водных горизонтов;

Разработка проекта основания, где сразу будут предусмотрены расчеты допустимых нагрузок на каждую опору, глубина их заложения, а также тип ростверка;

Монтаж опор. Если в проекте четко указано, какой тип опор нужно использовать, то и технология их установки уже предусмотрена. Бывает, что при возведении небольших зданий на сваях сделан только расчет нагрузок. Тогда строитель сам определяется с типом свай и часто используется винтовые или инъекционные опоры, которые легче монтировать.

Установка ростверка с дальнейшим его армированием;

Обустройство цоколя, проведение гидроизоляционных и теплоизоляционных работ внутренней части пола.

Как правило, ключевым фактором при выборе типа и длины фундамента будет глубина заложения нижней кромки основания.

При расчете нагрузок берется во внимание масса несущих стен и перекрытий, масса возможных сезонных нагрузок, полезные нагрузки от мебели и полученный результат умножается на коэффициент 1.3. https://www.youtube.com/embed/6kTvaRF97w4

Все о заливке фундамента

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

• Необходимо использовать цемент не ниже марки М 200;
• Делать раствор предпочтительнее средней плотности;
• Заливка выполняется с наименьшим временным интервалом для всех скважин;
• После ее окончания можно выполнять армирование;
• Лучше сначала залить несущие элементы и оставить высыхать на два дня;
• После этого можно выполнить заливку для ростверка, также одновременно.

Нюансы при выполнении работ

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

• Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
• Арматура должна быть залита полностью;
• Густота раствора должна быть средней консистенции;

Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

Подготовка к работам

Выбрав вид основания, перед владельцем дома встаёт задача правильно рассчитать параметры ленточного фундамента, если его делать без услуг строительной фирмы, а только своими руками, с помощью пошаговой инструкции.

Определимся с какими параметрами придётся столкнуться при решении вопроса, как сделать фундамент для дома:

Заглубление фундамента в грунт, здесь важно точно знать глубину промерзания почвы в регионе производства работ и заложить 300-500 мм ниже этой границы, кроме того, вес будущего дома будет иметь значение при расчёте, чем выше дом и тем более тяжёлые материалы применяются, тем глубже понадобится котлован.
Ширина пояса бетона, здесь определяющим фактором также будут габариты здания, но обычно толщину проектируют в пределах от 300 до 500 мм.
Марочная прочность бетона, не имеет смысла использовать для фундамента жилого дома бетон прочностью менее М250, это предельное значение, при занижении которого появляется риск того что дом развалится ещё до завершения строительства.
Проект фундамента должен точно соотносится с проектом дома, будет это каменный капитальный дом из шлакоблоков или газосиликатный дачный вариант, если предполагается установка кирпичной печи, гаражных откатных ворот или других тяжеловесных конструкций, закладные элементы фундамента должны составляться с этим расчётом.

Плюсы и минусы ленточного фундамента со сваями

Когда мы говорим об общих преимуществах свайного фундамента, независимо от конкретной технологии производства, они таковы:

1. Простая конструкция.
2. Расход материала ниже, чем, например, при использовании ленточного фундамента.
3. Может использоваться на слабых почвах.
4. Подходит для различных зданий.
5. Большая стабильность, хорошая переносимость нагрузки, движение пола.
6. Практически все работы можно выполнять самостоятельно и без использования специального оборудования.

Это тоже ошибка:

• Независимо от того, насколько хороши сваи, они также обладают несущей способностью. Для особо тяжелых зданий следует выбирать другой тип фундамента.
• Практически нет возможности обустроить подвал.
• Сложности при расчете свойств основания. Частично решить эту проблему помогают онлайн-калькуляторы, которые можно найти в Интернете.

Геологические изыскания

Не только расчет фундамента важен для возведения устойчивого каркасного дома, важны характеристики грунта и геологические особенности. Специалисты, проектирующие сооружения, проводят сложные геологические изыскания – бурение и изучение материала в лаборатории.

Если каркасное здание будет возводиться самостоятельно, то часто достаточно визуального исследования. С этой целью проводится бурение на глубину ниже подошвы фундамента примерно на 50-100 см. Это поможет определить тип почвы и исключить наличие водонасыщенных слоев. Рекомендуется такую проверку делать в нескольких местах, поскольку неустойчивый грунт может находиться рядом, в пределах постройки.

Ленточный фундамент

Ленточный фундамент известен своей массивностью, но, вместе с этим – простотой возведения. Именно этот тип чаще всего используется, когда речь заходит об объектах индивидуального строительства. Ленточное основание представляет собой полосу из железобетона, проходящую по всему периметру возводимого сооружения. Кроме этого, он проходит под всеми стенами здания, в том числе внутренними. Сечение этой полосы остается одинаковым в любом месте основания.

Вот так выглядит ленточный фундамент для дома

Ленточный фундамент используют, как правило, при строительстве кирпичных и каменных домов, зданий с тяжёлыми перекрытиями, а также коттеджей, в планировке которых присутствует подвальное помещение.

Устройство ленточного фундамента

Глубина устройства фундамента напрямую зависит от глубины промерзания грунта. Фундамент закладывают на 20 см. глубже уровня промерзания земли, но при этом его глубина не должна быть больше 50-70 см. Толщина фундамента, в свою очередь, напрямую зависит от различных особенностей будущего строения.

Чертежи укладки различных типов ленточного фундамента на разных почвах и для разных строений

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент возводят, как правило, при строительстве каменных домов небольших размеров, а также деревянных домов на слабопучинистых грунтах. Он закладывается на глубину порядка 50-70 см.

Чертёж укладки мелкозаглубленного ленточного фундамента

Заглубленный ленточный фундамент используется при строительстве домов с тяжёлыми перекрытиями или толстыми стенами, в домах с подвалами и гаражами. Такой тип основания закладывается на глубину примерно 20-30 см. ниже уровня глубины промерзания грунта. Строительство такого фундамента требует больших затрат материалов.

Заглубленный ленточный фундамент гораздо прочнее и надежнее, но и требует больших капиталовложений

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Проект: заказывать или нет

Строительство дома требует немалых средств. Закономерно возникает желание сэкономить. Но фундамент — не тот этап, на котором стоит экономить, ведь неправильное его построение приведет к возникновению проблем, на устранение которых потребуется намного больше денег. Потому желательно заказать проект, как и геологическое исследование.

Обойтись без этого этапа можно разве что при строительстве небольших домов, бань, временных или хозяйственных построек. Если же строится будет капитальный дом, причем из тяжелых материалов, то риски слишком велики. Но решать вам.

Собственно, информации достаточно и для самостоятельного проектирования фундаментов, особенно ленточных. Но нехватка знаний и опыта часто приводит к двум противоположным результатам:

• Фундамент сделан с чрезмерным запасом прочности для данных условий. Это хорошо с точки зрения эксплуатации, но ведет к повышенным расходам, часто превышающим стоимость проектирования.
• Недостаточный запас прочности или неправильное проектирование, приведшее к неравномерной осадке грунта. В результате — трещины в стенах дома.

Как видите, оба варианта ведут к перерасходу средств: на этапе строительства или на восстановление и ремонт. И не факт, что проектные работы будут стоить дороже. Скорее, наоборот. Расчет фундамента стоить может примерно 100-250$, но для него необходимы данные по геологии на участке, а эти исследования стоят в районе 1000$. Под небольшое строение можно провести изыскания самостоятельно, а вот под солидное лучше, наверное, довериться профессионалам.

Расчет площади подошвы фундамента

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы фундамента. Данный этап работы проводится по формуле, представленной на рисунке ниже

Полученное в результате вычислений значение – примерная общая площадь подошвы фундамента, необходимая для того, чтобы буквально под нагрузкой не продавить грунт. Если речь идет о строительстве самого дорогостоящего – плитного монолитного фундамента (в статье расчет арматуры на фундамент вы оцените, насколько «экономично» данное решение), то можно и вовсе избежать этих расчетов, ведь достаточно залить плиту под всей площадью дома, а такой подошвы с избытком хватит для предупреждения всех сюрпризов, которые преподносит грунт.

Каждый тип грунта, в зависимости от глубины заложения, плотности и пористости, обладает своими показателями сопротивления нагрузкам. Само собой разумеется, что пласты почвы на большой глубине в результате естественной прессовки отличаются большими значениями сопротивления. Так, если вы планируете строить фундамент на глубину меньше 1,5 м, то расчетное сопротивление грунта примет несколько иное значение. В этом случае оно будет рассчитываться по формуле: R=0,005R0(100+h/3), где R0 – табличное значение расчетного сопротивления, h – глубина фундамента относительно нулевой отметки, см. В свою очередь, многое зависит от грунтовых вод, ведь повышенная влажность грунта уменьшает его сопротивление нагрузке.

Естественно, что при самостоятельном расчете фундамента под дом придется повозиться над вычислением нагрузки от возводимой конструкции, которая будет оказываться на пласты грунта под подошвой фундамента. Сюда включается:

• суммарная нагрузка от сооружения, в том числе и примерная – от фундамента (используются данные таблицы, представленной на рисунке ниже);
• нагрузка от объектов, которые будут размещены в постройке (камины, мебель, люди);
• вес сезонных нагрузок от снежного покрова. Для средней полосы принимается равным 100 кг на кв. м кровли, для южной – 50 кг, для северной – 190 кг.

Полученное в результате вычислений значение площади подошвы фундамента используется при составлении проекта фундамента: выборе ширины ленты (для ленточного монолитного основания) или площади опоры (для столбчатого, свайного типов фундаментов). Рассмотрим конкретный пример расчета фундамента для каменного дома 6 ? 8 м. О том, как подбирается арматура для фундамента, пойдет речь уже в отдельной статье.

Пример расчета фундамента

Предположим, что мы строим двухэтажный каменный дом 6 ? 8 м, проект которого предусматривает в том числе одну внутреннюю несущую стену. Масса дома с учетом всех нагрузок получилась равной 160 000 кг. Грунт – влажная глина (расчетное сопротивление – 6 кг/см2). Коэффициент условий – 1. Коэффициент надежности – 1,2. Подставляем все значения в формулу расчета площади подошвы фундамента:

S = 1,2 ? 160000 / (1 ? 6) = 32 000 см2 = 3,2 м2

Для ленточного фундамента: при общей длине ленты примерно (6+8) ? 2 + 6 (внутренняя стена) = 34 м минимальная ширина ленты составит 3,2 / 34 = 0,1 м. Это минимальное значение!

Если рассматривать фундамент для легкого деревянного дома при условии, что минимальная площадь подошвы получилась равной 1 м2, то для возведения свайного фундамента (площадь основания каждой сваи принимается равным 0,07 м2, при условии, что нижняя часть сваи в диаметре – 0,3 м) потребуется:

1 / 0,07 = 15 свай

Расчет и предварительная подготовка

При создании фундамента одним из самых важных моментов является расчет его глубины и проведение общей разметки территории.

Сначала нужно узнать, насколько может промерзнуть грунт на выбранном участке. После того, как станет известен параметр глубины промерзания грунта, производится расчет глубины, на которую будут впоследствии погружена плита сваи.

Плита будет на 0,3-0,5 метров ниже, чем крайняя граница уровня промерзания почвы. После этого выбранный участок тщательно вычищают и производят выравнивание при помощи уровня. Далее производится детальная разметка при помощи арматуры, которая вбивается в землю.

Разметка проводится как по внешнему, так и по внутреннему периметру. Это приводит к тому, что становится известна ширина будущей ленты.

Вообще, параметр ширины ростверка, напрямую зависит от характеристик и разновидности используемого материала.

Если, к примеру, дом будет построен из дерева, а стены будут возведены с применением пеноблока, то ленты с шириной в 30 см вполне хватит для того, чтобы удерживать вес строения.

В случае если планируется строительство каменного или кирпичного дома, ширина ленты может быть равна 40-60 см. При этом глубина всей монолитной конструкции не должна быть меньше 45 см.

Свайно-ленточный фундамент заливка

Этот параметр напрямую зависит от того, сколько будет весить будущее строение. После первой разметки проводится вторая – она нужна для вкапываемых свай. В такой конструкции сваи располагаются с шагом, равным 1,3-1,5 метрам друг от друга.

Как уже упоминалось выше, отзывы о фундаментах свайно-ленточного типа в большинстве своем положительные.

Олег, 53 года, Омск:

Сергей, 47 лет, Вологда:

Владимир, 38 лет, Шексна:

Установка свай своими руками

Для того чтобы пробурить скважину для размещения будущей сваи, можно воспользоваться ручным или садовым буром. Есть альтернатива – покупка уже готовых свай, которые снабжены круглым сечением.

При создании скважины важно не забывать о том, что к существующей длине сваи плюсуются лишние 30 сантиметров. Они предназначены для песчаной подушки, которая укладывается на дно скважины

Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать

Они предназначены для песчаной подушки, которая укладывается на дно скважины. Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать.

После этого можно производить установку металлических или асбестоцементных труб и производить обшивку стен рубероидом.

Для каждой отдельно взятую скважину снабжают подошвой. Для того чтобы ее создать в трубу заливают бетонный раствор на 30-35 см, а затем производят поднятие трубы на 20-30 см.

Изготовление опалубки и заливка бетоном

После того, как траншея вырыта, ее дно покрывается песком для создания так называемой песчаной подушки. Ее ширина не должна превышать 150 мм.

При этом слой песка должен быть ровно рассредоточен по всему периметру. Как и в случае со сваями, эта плита обильно заливается водой и подвергается плотной утрамбовке.

Для придания дополнительной прочности она покрывается слоем щебня. Опалубка изготовляется из любых подручных материалов.

Это могут быть широкие доски или положенные друг на друга листы ДСП. Далее, уже готовые конструкции приколачиваются к забитым в землю на расстоянии друг от друга кольям. Колья необходимо расположить на вешнем крае траншеи, вырытой для фундамента.

После завершения измеряется высота опалубки, а на дно вырытой траншеи производится укладка кирпича. После этого производится заливка бетоном свай всего сооружения.

Перед этим сваи плотно утрамбовываются и проверяются на наличие образовавшихся пустот. Для того чтобы залитые бетоном сваи случайным образом не соединились с лентой фундамента, не нужно дожидаться тех пор, когда бетон окончательно затвердеет.

Для этого изначально заливается образовавшаяся монолитная верхушка всего фундамента. Все это производится в максимально короткий временной промежуток для того, чтобы бетон лег ровно.

Ровность залитого фундамента проверятся с помощью уровня, положенного на его верхнюю сторону. После проведения заливки застывание бетона может длиться до двух недель.

Это зависит от погодных условий. Если погода жаркая, то рекомендуется производить поливку фундамента холодной водой, а при наступлении повышенной влажности накрывать пленкой из полиэтилена.

Расчет и предварительная подготовка

При создании фундамента одним из самых важных моментов является расчет его глубины и проведение общей разметки территории.

Сначала нужно узнать, насколько может промерзнуть грунт на выбранном участке. После того, как станет известен параметр глубины промерзания грунта, производится расчет глубины, на которую будут впоследствии погружена плита сваи.

Плита будет на 0,3-0,5 метров ниже, чем крайняя граница уровня промерзания почвы. После этого выбранный участок тщательно вычищают и производят выравнивание при помощи уровня. Далее производится детальная разметка при помощи арматуры, которая вбивается в землю.

Разметка проводится как по внешнему, так и по внутреннему периметру. Это приводит к тому, что становится известна ширина будущей ленты.

Вообще, параметр ширины ростверка, напрямую зависит от характеристик и разновидности используемого материала.

Если, к примеру, дом будет построен из дерева, а стены будут возведены с применением пеноблока, то ленты с шириной в 30 см вполне хватит для того, чтобы удерживать вес строения.

В случае если планируется строительство каменного или кирпичного дома, ширина ленты может быть равна 40-60 см. При этом глубина всей монолитной конструкции не должна быть меньше 45 см.

Свайно-ленточный фундамент заливка

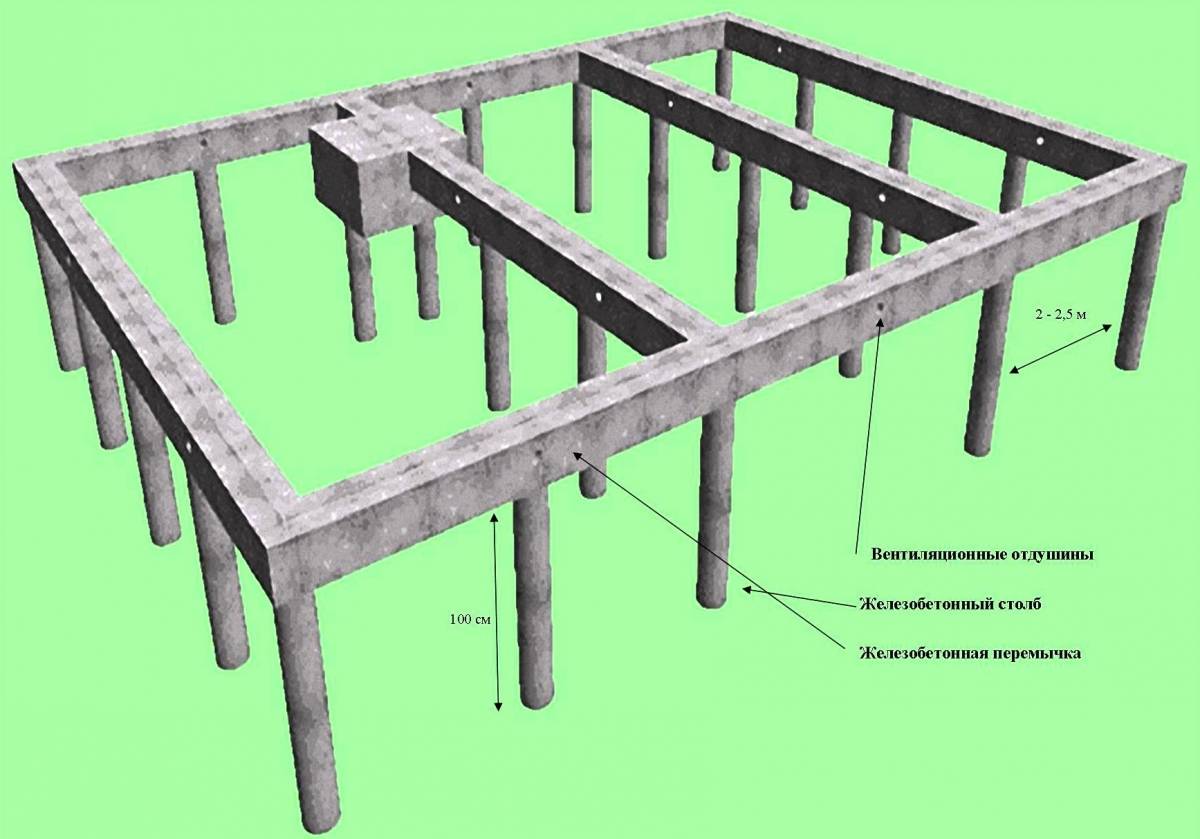

Этот параметр напрямую зависит от того, сколько будет весить будущее строение. После первой разметки проводится вторая – она нужна для вкапываемых свай. В такой конструкции сваи располагаются с шагом, равным 1,3-1,5 метрам друг от друга.

Как уже упоминалось выше, отзывы о фундаментах свайно-ленточного типа в большинстве своем положительные.

Олег, 53 года, Омск:

Сергей, 47 лет, Вологда:

Владимир, 38 лет, Шексна:

Установка свай своими руками

Для того чтобы пробурить скважину для размещения будущей сваи, можно воспользоваться ручным или садовым буром. Есть альтернатива – покупка уже готовых свай, которые снабжены круглым сечением.

При создании скважины важно не забывать о том, что к существующей длине сваи плюсуются лишние 30 сантиметров. Они предназначены для песчаной подушки, которая укладывается на дно скважины

Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать

Они предназначены для песчаной подушки, которая укладывается на дно скважины. Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать.

После этого можно производить установку металлических или асбестоцементных труб и производить обшивку стен рубероидом.

Для каждой отдельно взятую скважину снабжают подошвой. Для того чтобы ее создать в трубу заливают бетонный раствор на 30-35 см, а затем производят поднятие трубы на 20-30 см.

Изготовление опалубки и заливка бетоном

После того, как траншея вырыта, ее дно покрывается песком для создания так называемой песчаной подушки. Ее ширина не должна превышать 150 мм.

При этом слой песка должен быть ровно рассредоточен по всему периметру. Как и в случае со сваями, эта плита обильно заливается водой и подвергается плотной утрамбовке.

Для придания дополнительной прочности она покрывается слоем щебня. Опалубка изготовляется из любых подручных материалов.

Это могут быть широкие доски или положенные друг на друга листы ДСП. Далее, уже готовые конструкции приколачиваются к забитым в землю на расстоянии друг от друга кольям. Колья необходимо расположить на вешнем крае траншеи, вырытой для фундамента.

После завершения измеряется высота опалубки, а на дно вырытой траншеи производится укладка кирпича. После этого производится заливка бетоном свай всего сооружения.

Перед этим сваи плотно утрамбовываются и проверяются на наличие образовавшихся пустот. Для того чтобы залитые бетоном сваи случайным образом не соединились с лентой фундамента, не нужно дожидаться тех пор, когда бетон окончательно затвердеет.

Для этого изначально заливается образовавшаяся монолитная верхушка всего фундамента. Все это производится в максимально короткий временной промежуток для того, чтобы бетон лег ровно.

Ровность залитого фундамента проверятся с помощью уровня, положенного на его верхнюю сторону. После проведения заливки застывание бетона может длиться до двух недель.

Это зависит от погодных условий. Если погода жаркая, то рекомендуется производить поливку фундамента холодной водой, а при наступлении повышенной влажности накрывать пленкой из полиэтилена.

Источник
