Соединение параллельных стен
Автор:
В Revit автоматически создаются соединения между пересекающимися стенами. Следующая процедура позволяет соединить геометрические элементы близко расположенных параллельных стен.
- Разместите на виде в плане две стены на расстоянии не более 15 см.
- Выберите вкладку «Изменение»
панель «Геометрия» раскрывающийся список «Соединить» «Присоединить элементы геометрии». - Выберите стены.
панель «Геометрия»
«Присоединить элементы геометрии».Если в одну из стен вставлен элемент (например, окно), он разрезает присоединенную к ней стену. На присоединенной стене не отображаются геометрические элементы, расположенные вокруг вставленного элемента, например рамы.

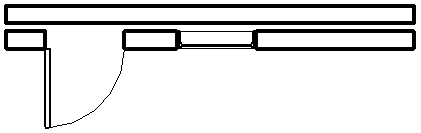

Параллельные стены до соединения геометрических элементов

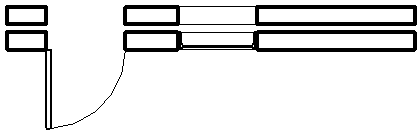

Параллельные стены после соединения геометрических элементов
Источник
Продукты Revit
Не удалось извлечь оглавление
Соединение параллельных стен
Автор:
В Revit автоматически создаются соединения между пересекающимися стенами. Геометрию близко расположенных параллельных стен можно соединить.
- Разместите на виде в плане две стены на расстоянии не более 15 см.
- Выберите вкладку «Изменение» панель «Геометрия» раскрывающийся список «Соединить» «Присоединить элементы геометрии».
- Выберите стены.
«Присоединить элементы геометрии».Если в одну из стен вставлен элемент (например, окно), он разрезает присоединенную к ней стену. На присоединенной стене не отображаются геометрические элементы, расположенные вокруг вставленного элемента, например рамы.
Параллельные стены до соединения геометрических элементов
Параллельные стены после соединения геометрических элементов
Источник
Продукты Revit
Не удалось извлечь оглавление
Вложение стены в другую стену
Автор:
Можно вставить стену в другую стену, стену в витраж или витраж в стену.
- Постройте эскиз основной стены. Стена может иметь любой тип. Главной может быть прямолинейная или дуговая стена.
- Создайте эскиз стены, которая будет вложена в основную стену.
При выполнении эскиза стены нужно учитывать следующие рекомендации:
- Если основная стена является дуговой, вложенная должна быть концентричной по отношению к ней.
- Убедитесь в том, что вложенная стена меньше основной по длине и высоте.
- Если вложенная стена находится в пределах границ стены-основы, в Revit отображается предупреждение, в котором рекомендуется воспользоваться инструментом «Разрешить вырезание геометрии».
панель «Геометрия» «Вырезать». При работе с инструментом «Разрешить вырезание геометрии» не следует сначала выбирать более короткую стену, а затем более длинную основу.
Она становится вложенной. При необходимости измените размеры внутренней стены, выбрав ее и воспользовавшись элементами управления для перетаскивания.
Источник
Продукты Revit
Не удалось извлечь оглавление
Примыкания стен
Автор:
В месте пересечения стен в Revit по умолчанию создается стыковое соединение, и на виде в плане выполняется подчистка изображения, в ходе которой удаляются видимые кромки между соединенными стенами и слоями соответствующих компонентов.

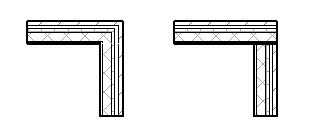

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.
Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.
Отображение соединения на виде в плане можно изменить, выбрав другой тип соединения («Под углом» или «Срез») или задав другой порядок, в котором соединяются стены (для типов соединения «Стыковое соединение» и «Срез»).
Можно также указать вариант подчистки соединений: выполняется, не выполняется или выполняется в соответствии со значениями, заданными по умолчанию для данного вида.
Источник
Продукты Revit
Не удалось извлечь оглавление
Присоединение стен к другим элементам
Автор:
После размещения стены можно переопределить зависимости, первоначально наложенные на ее верх и основание, присоединив верх или основание к другому элементу в той же вертикальной плоскости. Присоединение стены к другому элементу позволяет изменять конструкцию, не редактируя профиль стены вручную.
Другой элемент должен быть расположен непосредственно под данной стеной или над ней; им может служить пол, крыша, потолок, опорная плоскость или другая стена. Высота стены при этом увеличивается или уменьшается на величину, необходимую для согласования стены с границей, которой является присоединенный элемент.
В следующем примере на рисунке слева показано размещение крыши на стенах, при рисовании которых в качестве зависимости для их верха был задан уровень 2. На среднем рисунке показан результат присоединения стен к крыше. На рисунке справа показано изменение профиля стены при изменении уклона ската присоединенной крыши.
Результат присоединения стен к крыше
Применяются следующие правила.
- Верх стены можно присоединить к невертикальной вспомогательной плоскости.
- Стены можно присоединять к контекстным крышам и перекрытиям.
- Если верх стены уже присоединен к вспомогательной плоскости, при присоединении его к другой вспомогательной плоскости он отсоединяется от первой.
- Можно соединять параллельные стены, расположенные в одной вертикальной плоскости, т. е. стены, одна из которых расположена непосредственно над другой или под другой.
Процедура присоединения стены к другим элементам
- В области рисования выберите одну или несколько стен для присоединения к другим элементам.
- Выберите вкладку «Изменить | Стены» панель «Изменение стены» «Присоединить верх/основание».
- На панели параметров для параметра «Привязка стены по» выберите значение «Верх» или «База».
- Выберите элементы, к которым будет присоединена стена.
панель «Изменение стены»
«Присоединить верх/основание».Процедура отсоединения стены от других элементов
- Выберите стены в области рисования.
- Выберите вкладку «Изменить | Стены» панель «Изменение стены» «Отсоединить верх/основание».
- Выберите отдельные элементы, от которых требуется отсоединить стены. Можно также одновременно отсоединить выбранные стены от всех других элементов (например, если не известно, какие элементы присоединены), выбрав «Отсоединить все» на панели параметров.
«Отсоединить верх/основание».Источник
