Как в ревите вырезать отверстие в стене

После указания конечной точки проема, он вырезается из стены.

Если нужно внести изменения в проем, на панели проектирования нажмите «Изменить» и выберите проем.

Размеры и расположение проема регулируются с помощью ручек. Проемы можно перемещать в новое местоположение на той же стене, а также добавлять размеры проемов.

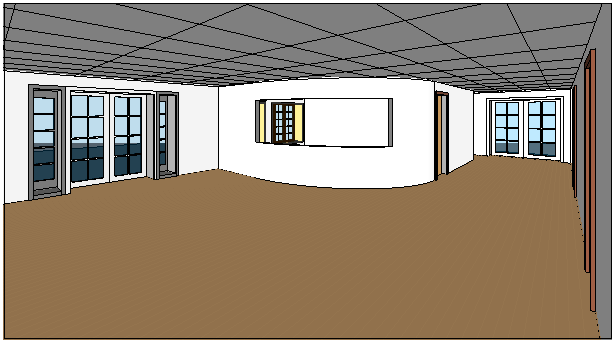

Пример

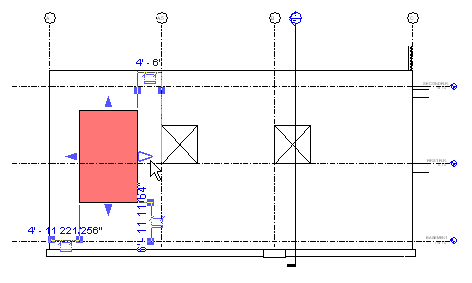

Редактирование выбранного проема

Создание проема с облицовкой

1. Откройте вид в плане, на котором можно получить доступ к стене, в которой должен быть вырезан проем.
2. Перейдите на вкладку «Архитектура» панель «Формирование» раскрывающийся список «Компонент» (Компонент)
3. На вкладке «Изменить | Разместить компонент» выберите «Загрузить семейство».
4. В диалоговом окне «Загрузить семейство» перейдите в папку «Проемы», выберите файл Passage Opening-Cased (британские единицы) или M_Passage Opening-Cased.rfa (метрические единицы) и нажмите кнопку «Открыть».
5. Щелкните чертеж, чтобы разместить проем в стене.

Источник

Продукты Revit

Не удалось извлечь оглавление

Разрешить вырезание геометрии

Автор:

Инструмент «Разрешить вырезание геометрии» позволяет выбирать геометрию, в которой будут вырезаться полости независимо от времени ее создания.

При создании полости она влияет только на существующую геометрию. В этом случае инструмент «Разрешить вырезание геометрии» позволяет использовать полость для вырезания тел, созданных после полости.

Как правило, геометрия вырезается с полостями. Однако некоторые модели можно вырезать с телами. К этим моделям относятся концептуальные формы и экземпляры семейств моделей. См. раздел Вырезание геометрии с помощью объемной формы

Вырезание системных семейств, а также семейств узлов и профилей с телами невозможно.

Вырезание геометрии с полостями

Создайте в редакторе семейств объемную форму; она может состоять из одного или нескольких элементарных тел.

Форма курсора при этом изменяется.

Revit вырезает выбранную геометрию.

Вырезание с полостями в семействах при загрузке

Объекты могут быть вырезаны в проекте при загрузке семейства с неприсоединенными полостями.

К вырезаемым объектам относятся стены, перекрытия, крыши, потолки и несущие каркасы, несущие колонны, фундаменты несущих конструкций, шкафы, мебель, специальное оборудование и обобщенные модели.

Например, при размещении в проекте раковины полость, определенную как часть семейства раковин, можно использовать для вырезания поверхности стойки. При размещении в проекте утопленного осветительного прибора полость, определенную как часть семейства осветительных приборов, можно использовать для вырезания поверхности монтажа.

Вырезания в проекте объектов с помощью полостей, включенных в семейство

1. Откройте семейство Revit, к которому не присоединены полости, и выберите вкладку «Создать» панель «Свойства» «Категория и параметры семейства».
2. В диалоговом окне «Категория и параметры семейства» выберите параметр «При загрузке вырезать с полостями» и нажмите кнопку «ОК».
3. Загрузите семейство в проект и разместите его.
4. Выберите вкладку «Изменение» панель «Геометрия» раскрывающийся список «Вырезать» («Разрешить вырезание геометрии»).
5. Выберите вырезаемый объект.
6. Выберите экземпляр, по которому следует выполнить вырезание.

Источник

Создание проемов

Теперь давайте посмотрим как в «Ревите» создаются проёмы. У нас есть отдельная группа функций на вкладке «Архитектура» и называется «Проём». У нас 5 способов создать проём ревитовскими инструментами и есть 6-й способ – альтернативный. Проёмы отличаются тем – в каком направлении они делают проём, и на сколько этажей. Т.е. есть проём по грани (рис.143):

Он позволяет построить проём по грани элемента и у него направление проёма будет перпендикулярно грани, т.е. у нас есть план, перейдём на разрез, сделаем окна рядом, закроем то, что нам не нужно, 3D и Этаж 1 нам не надо. Должно получиться так (рис.144):

рис 144

Сделаем проём по грани в крыше, это у нас крыша-козырёк над первым этажом. Сначала щёлкаем левой кнопкой мыши, чтобы указать грань – грань подсвечивается, и мы её выбираем и строим эскиз (рис.145); я перенёс разрез, чтобы было видно без фона (рис. 146):

Видим: у нас направление проёма перпендикулярно конструкции крыши. Проём выделили – можно отредактировать, но я его удалю.

Следующий проём – вертикальный (рис.143). Он позволяет сделать вертикальный разрез, но у него особенность в том, что им можно подрезать крышу по нужной форме (это одно из его применений), например: хочется, чтобы конец был скошенный (рис.147, рис. 148):

Либо: выбираем грань, строим наш проём (рис.149):

Переходим на план, редактируем — сделаем поменьше (рис.150):

рис 150

Он стал поменьше, а грани направлены вертикально.

Шахта (рис. 143) – это вертикальный проём, который перерезает сразу много этажей. Если нужно в жилом здании на пять этажей сделать проёмы под лестницу или лифт, то этот инструмент может применяться. «Ревит» нас «ругает» за рабочую плоскость (рис.151):

У нас осталась ещё с размещения балок рабочая плоскость по кровле, зададим рабочую плоскость на вкладке «Архитектура»->«Задать» по первому этажу (рис.120). Это обычная плоскость в уровне первого этажа, и в ней мы работаем. Говорим «Шахта», «Ревит» не ругается; указываем некое пространство (рис.152):

И указываем высоту – откуда начинается, например, с фундамента (указываем в свойствах «базовую зависимость»). И до куда она идёт вверх («зависимость сверху» в свойствах: до уровня: Кровля). И ещё сделаем смещение на 3000 мм, чтобы пирог кровли перерезало, смотрим в 3D (рис.153):

рис 153

Когда снято выделение, то получается вот такой вырезающий объём: режутся все плиты, его можно выделить, и, потянув за стрелочку, настроить его высоту (рис.154); либо задать в параметрах, либо открыть разрез и также настроить, т.е. все наши стандартные возможности у нас есть (рис.155):

рис 154

На рисунке (рис.155) мы видим нашу шахту – если надо – взяли и подрезали (рис.156):

Это основной инструмент для создания проёмов на несколько этажей, где много конструкций: потолок, несколько слоёв перекрытия.

Слуховое окно (рис.143) применяется намного реже.

Последнее, что используется иногда – это проём в стене (рис.143).

Т.е. несмотря на то, что это основной проём, казалось бы – делать им можно отверстия в стенах, он применяется всё-таки не так часто. Почему? Потому что у него есть особенность: проём в стене: во-первых, имеет неточную привязку, указали начало и конец, и видим: временный размер у нас в миллиметрах (рис.157), во-вторых, он не специфицируется, и в-третьих, он объединяет два помещения. Поэтому он применяется лишь иногда, когда нужно два помещения объединить, сделать большой проём и ещё обычно тратится много времени на то, чтобы настроить правильные параметры, чтобы он корректно выровнялся, например, хотим, чтобы начинался с первого этажа, со смещением снизу 0, и шел до этажа 2 со смещением -1500 (минус 1500 мм) (рис.158); тогда он у нас настраивается, но работать им не удобно, двигать его тоже не очень удобно, поэтому мы дальше посмотрим в следующей части нашего видеокурса, что чаще делается:

это основной инструмент для создания проёмов на несколько этажей, где много конструкций: потолок, несколько слоёв перекрытия.

Слуховое окно (рис.143) применяется намного реже.

Последнее, что используется иногда – это проём в стене (рис.143).

Т.е. несмотря на то, что это основной проём, казалось бы – делать им можно отверстия в стенах, он применяется всё-таки не так часто. Почему? Потому что у него есть особенность: проём в стене: во-первых, имеет неточную привязку, указали начало и конец, и видим: временный размер у нас в миллиметрах (рис.157), во-вторых, он не специфицируется, и в-третьих, он объединяет два помещения. Поэтому он применяется лишь иногда, когда нужно два помещения объединить, сделать большой проём и ещё обычно тратится много времени на то, чтобы настроить правильные параметры, чтобы он корректно выровнялся, например, хотим, чтобы начинался с первого этажа, со смещением снизу 0, и шел до этажа 2 со смещением -1500 (минус 1500 мм) (рис.158); тогда он у нас настраивается, но работать им не удобно, двигать его тоже не очень удобно, поэтому мы дальше посмотрим в следующей части нашего видеокурса, что чаще делается:

рис 157

Резюмируя, если у нас проём шахты или лестницы, лифта, вентиляции, то проще использовать «шахту». Если в локальной конструкции надо сделать проём, то используем «вертикальный проём». Если нужно в стене сделать проём, то в следующей части мы посмотрим, как это можно сделать.

Видео 49. Что же применяется в «Ревите»?, когда нужно сделать проём, который попадёт в спецификацию, с которым будет удобно работать. Применяются обычные семейства. Как мы посмотрели: двери и окна режут стенки, имеют размеры, гибко настраиваются, легко двигаются. Вот, по сути, все проёмы, которые используют профессиональные архитекторы, конструктора, инженеры, которые участвуют в передаче задания. Это отдельно сделанные из семейства. В этом случае можно их заносить в спецификацию, в т.ч. с отметкой этого проёма, маркировать их, делать заливку (например, чтобы она была чёрной), уголок показывать, делать сразу обрамления проёма уголком, т.е., если уже такая конструкторская часть, причём уголок будет специфицироваться и т.д. Всё это можно реализовать. Опять же в рамках нашего такого знакомства посмотрим, как это можно сделать с тем, что у нас уже есть. В «Ревите» подгружен проём в виде семейства двери, т.е. когда мы загружаем дверь там есть семейство «Дверь-проём» (рис.159):

Например, нам нужен проём шириной 2м, мы настраиваем у него размер 2000х2500 мм (рис.160):

Нажимаем «ОК», меняем примерные ширину и высоту в свойствах на 2000 и 2500. Ну и выбираем, где его можно разместить (рис.161):

рис 161

«Ревит» «заругался», что стенка здесь мешает; но вот у нас обычный проём, который мы разместили одним движением руки, который гибко настраивается (можно подкорректировать размеры привязки проёма при желании) (рис. 161, красный кружок), он попадёт в спецификации. Т.е. конкретно у этого проёма минус в том, что он обозначен как дверь и он будет попадать в спецификации дверей, но опять же, когда мы научимся делать семейства, нам не составит труда сделать свой проём с нужными параметрами, который будет работать точно, как нам необходимо. Можно сделать ещё один проём, он показывается пунктирной линией, т.е. всё это можно сделать в программе и это будет корректно работать (рис.162):
