Расчет центрально нагруженного фундамента мелкого заложения

Выбор конструкции

Расчет ФМЗ начинают с предварительного выбора его конструкции и основных размеров (это глубина заложения фундамента и размер его подошвы).

Далее производят расчет по двум предельным состояниям:

I – Расчет по прочности (устойчивость)

II – Расчет по деформациям, которые являются основным и обязательным для всех ФМЗ.

А расчет по I группе предельных состояний является дополнительным и производится в одном из следующих случаев:

— Сооружение расположено на откосе (склоне) или вблизи него;

— На основание передаются значительные по величине горизонтальные нагрузки;

— В основании залегают очень слабые грунты (или текучие и текучепластичные глинистые грунты и т.п.), обладающие малому сопротивлению сдвигу;

— В основании залегают наоборот, очень прочные – скальные грунты.

Установив окончательные размеры фундамента, удовлетворяющие двум группам предельного состояния, переходят к его конструированию (курс ЖБК).

Определение глубины заложения фундамента

Очевидно, что чем меньше глубина заложения фундамента, тем меньше объем затрачиваемого материала и ниже стоимость его возведения. Однако при выборе глубины заложения фундамента приходится руководствоваться целым рядом факторов:

— Геологическое строение участка и его гидрогеология (наличие воды);

— Глубина сезонного промерзания грунта;

— Конструктивные особенности здания, включая наличие подвала, глубину прокладки подземных коммуникаций, наличие и глубину заложения соседних фундаментов.

Учет инженерно – геологических условий строительной площадки.

Учет ИГУ строительной площадки заключается в выборе несущего слоя грунта.

Этот выбор производится на основе предварительной оценки прочности и сжимаемости грунтов. По геологическим разрезам. Все многообразие напластования грунта можно представить в виде трех схем:

Схемы напластований грунтов с вариантами устройства фундаментов:

1 – нормальный грунт; 2 – более прочный грунт; 3 – слабый грунт; 4 – песчаная подушка; 5 – зона закрепления грунта.

При выборе типа и глубины заложения фундамента придерживаются следующих общих правил:

— Минимальная глубина заложения фундамента принимается не менее 0,5 мот планировочной отметки;

— Глубина заложения фундамента в несущий слой грунта должна быть не менее 10-15 см;

— По возможности закладывать фундаменты выше УГВ для исключения необходимости применения водопонижения при производстве работ;

— В слоистых основаниях все фундаменты предпочтительно возводить на одном грунте или на грунтах с близкой прочностью и сжимаемостью. Если это условие невыполнимо, то размеры фундаментов выбираются главным образом из условия выравнивания осадок.

2. Глубина сезонного промерзания грунта.

Проблема заключается в том, что многие водонасыщенные глинистые грунты обладают пучинистыми свойствами, т.е. увеличивают свой объем при замерзании, за счет образования в них прослоек льда. Замерзание сопровождается подсосом грунтовой воды из ниже лежащих слоев .за счет чего толщина прослоек льда еще более увеличивается. Это приводит к возникновению сил пучения по подошве фундамента. Которые могут вызвать подъем сооружения. Последующее оттаивание таких грунтов приводит к резкому их увлажнению, снижению их несущей способности и просадкам сооружения.

Наибольшему пучению подвержены грунты, содержащие пылеватые и глинистые частицы. К непучинистым грунтам относят: крупнообломочный грунт с песчаным заполнителем, пески гравелистые, крупные и средней крупности, глубина заложения фундаментов в них не зависит от глубины промерзания (в любых условиях).

Рис. Схема морозного пучения основания

d_f – глубина сезонного промерзания грунтов.

Для малых зданий (дачные постройки) настоящий бич – боковые силы пучения грунта:

K_h – коэффициент, учитывающий тепловой режим подвала здания.

d_fn – нормативная глубина сезонного промерзания грунта

M_t – коэффициент, численно равный ∑ абсолютных значений (-) температур за зиму в данном районе.

d_o– коэффициент, учитывающий тип грунта под подошвой фундамента.

Дата добавления: 2018-05-31 ; просмотров: 431 ; Мы поможем в написании вашей работы!

Источник

Методика проектирования центрально и внецентренно загруженных фундаментов мелкого заложения

Расчет фундамента мелкого заложения начинают с предварительного выбора его конструкции и основных размеров, к которым относятся глубина заложения фундамента, размеры и форма подошвы. Затем для принятых размеров фундамента производят расчеты основания по предельным состояниям.

Определение глубины заложения фундамента. Очевидно, что чем меньше глубина заложения фундамента, тем меньше объем затрачиваемого материала и ниже стоимость его возведения, поэтому естественно стремление принять глубину заложения как можно меньшей.

Рис. Схемы напластований грунтов с вариантами устройства фундаментов: 1- прочный грунт; 2-более прочный грунт; 3-слабый грунт; 4-песчанная подушка; 5-зона закрепления

— минимальная глубина заложения фундаментов принимается не менее 0,5 м от спланированной поверхности территории; глубина заложения фундамента в несущий слой грунта должна быть не менее 10. 15 см.

Глубина сезонного промерзания грунтов. d_f=k_hd_fn, где k_h – коэффициент, учитывающий влияние теплового режима сооружения, d_fn — нормативная глубина сезонного промерзания грунтов, м.

Определение формы и размеров подошвы фундаментов. Форма подошвы фундамента во многом определяется конфигурацией. При расчетах фундаментов мелкого заложения по второму предельному состоянию (по деформациям) площадь подошвы предварительно может быть определена из условия p_П≤R, где p_П – среднее давление по подошве фундамента, R – расчетное сопротивление грунта основания.

Центрально нагруженный фундамент. Центрально нагруженным считают фундамент, у которого равнодействующая внешних нагрузок проходит через центр площади его подошвы. Реактивное давление грунта по подошве жесткого центрально нагруженного фундамента принимается равномерно распределенным p_II=(N_oII+G_fII+G_gII)/A, где N_oII — расчетная вертикальная нагрузка на уровне обреза фундамента; G_fIIи G_gII — расчетные значения веса фундамента и грунта на его уступах; А — площадь подошвы фундамента. В предварительных расчетах вес грунта и фундамента в объеме параллелепипеда АВСD, в основании которого лежит неизвестная площадь подошвы А, определяется приближенно из выражения G_fII+G_gII=γ_mAd где γ_{m —} среднее значение удельного веса фундамента и грунта на его уступах, d – глубина заложения фундамента, м.

А=N_oII/(R-γ_md). Рассчитав площадь подошвы фундамента, находят его ширину b. Ширину ленточного фундамента, для которого нагрузки определяют на 1 м длины. После вычисления значения b принимают размеры фундамента с учетом модульности и унификации конструкций и проверяют давление. Найденная величина р_II должна быть по возможности близка к значению расчетного R.

Внецентренно нагруженный фундамент. Внецентренно нагруженным считают фундамент, у которого равнодействующая внешних нагрузок не проходит через центр тяжести площади его подошвы. При расчете давление по подошве внецентренно нагруженного фундамента принимают изменяющимся по линейному закону, а его краевые значения при действии момента сил относительно одной из главных осей. р_max=(N_II/A)(1±6e/b), где N_II — суммарная вертикальная нагрузка на основание, включая вес фундамента и грунта на его уступах; А — площадь подошвы фундамента; е — эксцентриситет равнодействующей относительно центра тяжести подошвы; b — размер подошвы фундамента в плоскости действия момента.

Поскольку при внецентренном нагружении относительно одной из центральных осей максимальное давление на основание действует только под краем фундамента, при подборе размеров подошвы; фундамента его допускается принимать на 20% больше расчетного и сопротивления грунта, т.е. р_max≤1,2R Одновременно среднее давление по подошве фундамента, определяемое как р_II=N_II/A должна удовлетворять условию p_II≤R.

В тех случаях, когда точка приложения равнодействующей внешних сил смещена относительно обеих осей инерции прямоугольной подошвы фундамента, давление под ее угловыми точками находят по формуле. р с _max=(N_II/A)(1±6e_x/l±6e_y/b).

Поскольку в этом случае максимальное давление действует только в одной точке подошвы фундамента, допускается, чтобы его значение, удовлетворяло условию р с _max≤1,5R.

Проверка давления на подстилающий слой слабого грунта. При наличии и в пределах сжимаемой толщи основания слабых грунтов •или грунтов с расчетным сопротивлением меньшим, чем давление на несущий слой, необходимо проверить давление на них, чтобы уточнить возможность применения при расчете основания теории линейной деформируемости грунтов. Последнее требует, чтобы полное давление на кровлю подстилающего слоя не превышало его расчетного сопротивления, т.е. σ_zp+ σ_zg≤R_z

Где σ_zp и σ_zg — вертикальные напряжения в грунте на глубине z от подошвы фундамента (соответственно дополнительное от нагрузки фундамент и от собственного веса грунта); R_z — расчетное сопротивление грунта на глубине кровли слабого слоя, величину R_z определяют как для условного фундамента шириной b_z, и глубиной заложения d_z. Коэффициенты условий работы γ_С1, γ_С2 и надежности k, а также коэффициенты М_q, M_c находят применительно к слою слабого грунта. Ширину условного фундамента назначают с учетом рассеивания напряжений в пределах слоя толщиной z. Если принять, что давление действует по подошве условного фундамента АВ, то площадь его подошвы должна составлять A_z=N_oII/σ_zp, Зная А_z найдем ширину условного прямоугольного фундамента b_z=(√A_z+a 2 )-a, где а=(1-b)/2 (1 и b длина на и ширина подошвы проектируемого фундамента. Для ленточных фундаментов b_z=А_z/1.

Источник

Расчет центрально-нагруженных фундаментов мелкого заложения

Для определения ширины подошвы центрально нагруженного фундамента необходимо предварительно собрать нагрузки на фундамент и задаться глубиной его заложения.

Если нагрузка от веса надземных конструкций NII, приложенная на обрезе фундамента (рис.Ф.10.21,а), известна, то давление на основание под подошвой фундамента будет:

где Gгр- вес грунта обратной засыпки на обрезах фундамента; Gф- вес фундамента; А- площадь подошвы фундамента

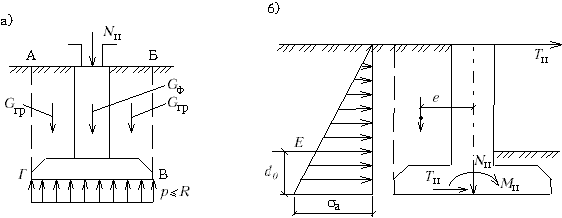

Рис.Ф.10.21. Расчетные схемы к определению ширины подошвы фундаментов:
