4. ОРГАНИЗАЦИЯ КАМЕННЫХ РАБОТ

4.1. Организация труда каменщиков. Бригады. Звенья

Каменные работы выполняют бригады каменщиков, состоящие из звеньев, которые в зависимости от числа работающих называют «двойкой», «тройкой», «четверкой», «пятеркой».

Звено «двойка» состоит из каменщика 2-го (подсобник) и ведущего каменщика 4–5-го разряда. Обязанности в звене распределены следующим образом:

– оба каменщика совместно закрепляют причалки для наружной и внутренней верст;

– подсобник подает и раскладывает кирпич, расстилает раствор;

– ведущий каменщик, двигаясь вдоль стены, укладывает наружную версту.

При кладке внутренней версты (рис. 4.1, а) оба каменщика выполняют те же операции, двигаясь в обратном направлении. Подсобник при этом укладывает кирпичи в забутку.

Рис. 4.1. Работа звеном «двойка»: а – кладка стены внутренней версты; б – кладка стены забутки и внутренней версты; в – кладка простенков; 1 – каменщик 2-го разряда; 2 – каменщик 4–5-го разрядов

При кладке простенков (рис. 4.1, б) на одном из них подсобник раскладывает кирпичи расстилает раствор, а на другом простенке ведущий каменщик ведет кладку. Затем они меняются местами и продолжают работу.

Звено «двойка» выполняет клад­ку стен с большим количеством проемов, стен толщиной до 1,5 кирпича, а также столбов и перегородок.

Звено «тройка» состоит из ведущего каменщика 4–5-го разряда. и двух каменщиков 2 и 3-го разряда (рис. 4.2).

Ведущий каменщик выкладывает верстовые ряды и контролирует правильность кладки. Он двигается за подсобником, раскладывающим кирпич и расстилающим раствор. В это время другой подсобник укладывает забутку.

Кладку внутренней и наружной верст выполняют в одинаковом порядке, но в противоположных направлениях. Перестановку причалки ведущий каменщик выполняет вместе с одним из подсобников.

Звеном «тройка» выполняют кладку стен толщиной в 2 и 2,5 кирпича. Производительность труда каменщиков увеличивается на 30 % по сравне­нию с производительностью звена «двойка».

Звено «четверка» состоит из двух каменщиков 4-го и 3-го разряда и двух каменщиков-подсобников 2-го разряда (рис. 4.3).

Обязанности в звене распределены таким образом:

– каменщик 4-го разряда выкладывает наружную версту, ему помогает подсобник 2-го разряда, раскладывая кирпич и расстилая раствор;

– каменщик 3-го разряда выкладывая внутреннюю версту, работая вместе с подсобником, который подает кирпич и раствор.

Темп работы звена задает каменщик, выкладывающий наружную версту. Звеном «четверка» работают при кладке стен толщиной не менее 2 кирпичей с одновременной облицов­кой их лицевым кирпичом.

Звено «пятерка» состоит из каменщиков 4 и 3-го разряда и трех каменщиков-подсобников 2-го разряда (рис. 4.4).

Организация труда в звене сле­дующая:

– каменщик 4-го разряда вместе с подсобником выкладывает наружную версту;

– за ними на расстоянии 2–3 м работают каменщик 3-го разряда и подсобник, выкладывающие внутреннюю версту;

– замыкает звено каменщик-подсобник, выкладывающий забутку.

Звеном «пятерка» целесообразно работать при кладке глухих участков стен толщиной более 2 кирпичей При кладке проемов «пятерка» разделяется на два звена – «двойку» и «тройку».

Производительность труда каменщиков зависит от внутризвеньевой организации труда и от численного состава звена, обусловленного толщиной и конструкцией кладки.

Рис. 4.2. Работа звеном «тройка»: а – кладка наружной ложковой версты; б – кладка внутренней версты и забутки; в – кладка наружной тычковой версты; 1 – каменщик 3-го разряда; 2 – каменщик 4–5-го разрядов; 3 – каменщик 2-го разряда

Рис. 4.3. Работа звеном «четверка»: 1 – каменщики 3-го разряда;
2, 4 – каменщики 2-го разряда; 3 – каменщики 4-го разряда

Рис. 4.4. Работа звеном «четверка»: 1, 3, 5 – каменщики 2-го разрядов;
2 – каменщики 3-го разряда; 4 – каменщики 4-го разряда

Источник

2.3. Исходные данные

Требуется запроектировать комплексный процесс возведения кирпичных стен 1–3-этажного здания, состоящего из 2–4 секций при следующих исходных данных (табл. 1):

высота этажа h = 2,8 м

кладка наружных стен толщиной в два кирпича средней сложности производится под расшивку;

кладка внутренних стен толщиной в 1 и 1,5 кирпича производится впустошовку;

продолжительность кладки одного этажа t = 4 смены;

для монтажных работ и подачи материалов используется башенный или самоходный кран грузоподъемностью до 5 т;

работы ведутся поточным методом в две – три смены комплексной бригадой каменщиков и специализированной бригадой монтажников;

масса монтируемых лестничных маршей и площадок составляет-0,64–0,93 т, плит перекрытий – 3,5 т;

на 1 м 3 кладки расходуется 380 кирпичей и 0,25 м 3 раствора;

характеристики здания в соответствии с вариантом приводятся в табл. 1;

план типового этажа приведен на рис.16 и состоит из двух торцевых и 0–2 средних секций в зависимости от варианта задания;

каждая секция имеет по фасаду здания пять оконных проемов, крайние секции – по одному окну с торца здания – 2-й этаж, 1-й этаж – с торца здания – входные двери.

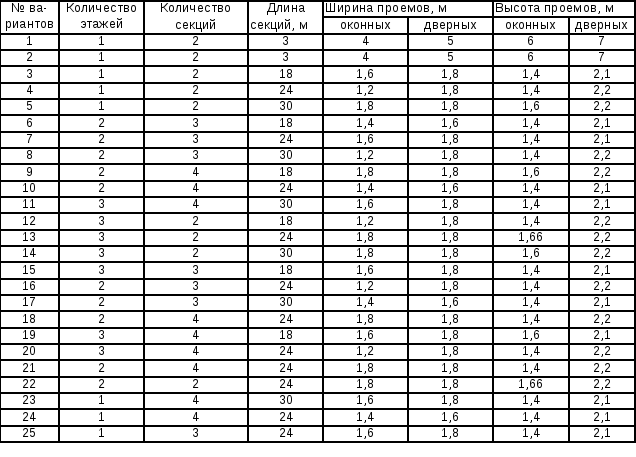

Варианты контрольных заданий

Рис. 16. План типового этажа

2.4. Подсчет объемов работ и затрат труда по кирпичной кладке

В качестве примера рассматривается вариант, в котором здание имеет 2 этажа и 2 секции диной по 18 м каждая. Ширина оконных проемов 1,2, 1,4 и 1,8 м высотой 1,4 м каждый. Двери шириной 1,8 м и высотой 2,2 м предусмотрены на первом этаже с торцов здания и на лестничной клетке внутри здания.

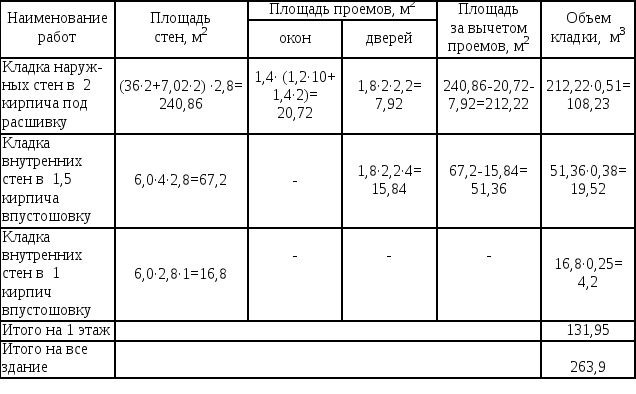

Подсчет объемов работ по кирпичной кладке для типового этажа представлен в табл. 2.

Объёмы кирпичной кладки для типового этажа

Подсчет затрат труда на производство каменной кладки производится на основании данных табл. 2 EHиP Е3 “Каменные работы”. Результаты сведены в табл. 3.

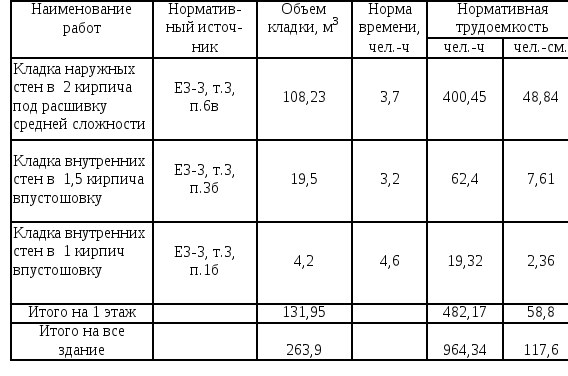

Затраты труда на производство каменной кладки

2.5. Определение состава звена каменщиков и их размещение на захватке

Для организации поточного производства каменных работ объект разделяется на две захватки (устанавливается кратным числу ведущих процессов). По высоте захватка разбивается на два яруса по 1,4 м. Таким образом, здание разделяется на четыре яруса-захватки (2 яруса и 2 захватки).

Исходя из заданного срока кладки этажа (4 смены) продолжительность работы на одном ярусе-захватке составит одну смену. Сменный состав каменщиков в бригаде определяется по формуле

(1)

где T – общая трудоемкость работ возведения кладки на одном этаже, чел.- смен; m – количество захваток в пределах одного этажа (2 захватки); а – количество ярусов на одном этаже (2 яруса); k – время работы на захватке в сменах (ритм потока – 1 смена); р – планируемый коэффициент перевыполнения норм, принимаемый равным 1,2.

Для рациональной организации работы бригады захватку разбивают на делянки по количеству звеньев. Размер делянки назначается с учетом выполнения звеном каменщиков кладки на высоту одного яруса в смену. Количественный состав звена каменщикoв производят в зависимости от конструкции и толщины выкладываемых стен, числа проемов в них, сложности и т. п.

Для кладки наружных стен толщиной в 2 кирпича принимается звено из пяти человек («пятерка»), для кладки внутренних стен толщиной в 1–1,5 кирпича – двух человек («двойка»).

Для обеспечения поточности ведения каменных работ следует определить количество звеньев и каменщиков в них, для чего предварительно находят удельный объем кладки в процентах, выполняемый «пятерками» и «двойками». Удельный объем кладки ,выполняемой «пятерками», равен:

, (2)

где – удельный объем кладки; V₅ – объем кладки, выполняемый “пятерками” (толщина стены 2 кирпича – 0,51 см); V_об – общий объем кладки.

Аналогично определяется удельный объем кладки, выполняемой «двойками» – 18 %.

Количество звеньев «пятерок» и «двоек» и каменщиков в них определяют, учитывая сменный состав рабочих в бригаде и удельный объем кладки, выполняемой «пятерками» и «двойками».

Число каменщиков в «пятерках” равно сменному составу каменщиков, умноженному на удельный объем кладки, выполняемый их сменами. Аналогично определяется число каменщиков в «двойках».

; (3)

где N₅ – число каменщиков “в пятерках”.

Число звеньев «пятерок» соответственно будет кратным пяти, а «двоек» – двум.

Длина фронта работ делянки для звена «пятерка» и звена «двойка» на одну смену определяется по формуле

(4)

где N – численный состав звена, чел.; C – продолжительность смены – (8,2 ч); Р – коэффициент перевыполнения норм (1,2); K_пр – коэффициент, учитывающий проемность стен (0,8); H_вр – норма времени, чел.-ч; b – толщина стены, м; h – высота яруса кладки, выполняемой за одну смену (1,4 м).

По полученным расчетным данным строят схему членения захватки на делянки (рис. 17).

Рис. 17. Схема членения захватки на делянки: 1–5 – делянки;

Источник

Расчёт бригады каменщиков

ГАПОУ СО

«Уральский колледж строительства, архитектуры и предпринимательства»

По ТиОСП тема: Разработка ППР на строительство «Блок Столовая-заготовочная на 50 мест торгового центра сельского посёлка на 500-700 жителей(со стенами из кирпича).»

Выполнил: Балаян С.А

Проверил: Лутошкина Л.Г.

Студент группы С – 42 Балаян Севак Аванесович ______________________

Оценка выполнения и защиты работы____

Руководитель Лутошкина Л.Г­­­­_____________

Лутошкина

Раз-тал

К 1

Стадия Лист Листов истов

Участие в проектирование зданий и сооружений. Проект производства работ.

Должность

Балаян

Проверил

08.02.01 КП ТХ ПЗ

Группа с-42

Фамилия

Подпись

Дата

Содержание

Раздел 1 – технологическая карта на каменные и монтажные работы

1.1 Подсчет объемов работ по технической карте

1.2 Выбор и технико-экономическое обоснование способа производства работ и механизма

1.3 Калькуляция трудовых затрат

1.4 Расчет состава бригады

1.5 Ведомость потребности в основных материально-технических ресурсов

1.6 Допускаемые отклонения. Контроль качества работ

1.7 Указания к производству работ

1.8 Указания по технике безопасности

Раздел 2-календарный план

2.1 Ведомость определения номенклатуры и объемов работ по строительству

2.2 Ведомость затрат труда, машинного времени и расхода материалов

2.3 Выбор методов производства работ по строительству

2.4 Выбор машин и механизмов

2.5 Выбор и расчет автотранспорта

2.6 Описание календарного плана строительства

3.1 Описание стройгенплана

3.2 Расчет временных зданий, складов, временного водоснабжения, электроснабжения

3.3 Мероприятия по охране окружающей среды, охране труда, противопожарной защите

Лист

08.02.01-ТОСП

Раздел I. Техническая карта.

Каменные и монтажные работы

Лист

08.02.01-ТОСП

1.1 Ведомость подсчёта объёмов работ

Ведомость подсчёта кирпичной кладки

№	Наименование стены	Sстены с проемами	Sпроемов,м2	Sстен без проёмов	Толщина стены	V стены	V перемычек	V кладки
Окон	Дверей	Общ.
Наружные стены	550,6	23,04	10,71	33,75	516,85	0,64	330,78	4,88	325,90
Внутренние стены	398,72	—	14,49	14,49	384,23	0,38	146,01	2,62	143,39
Парапет	21,6	—	—	—	21,6	0,38	8,21	—	8,21
Перегородки	481,68	—	32,55	32,55	449,13	0,12	53,90	0,256	53,64
Итого:	531,14

Наружные стены

V_пер=V_бет.* кол-во перемычек над одним проёмом * кол-во проёмов

Лист

08.02.01-ТОСП

V_пер=0,316+0,976+0,06+0,544+0,142+0,4=2,44*2=4,88м 3

V_кладки=330,78-4,88=325,9 м 3

Внутренние стены

S_{стены с проёмами}= 63,29*6,3=398,72 м 2

V_пер= V_бет.* кол-во перемычек над одним проёмом * кол-во проёмов

V_кладки=146,01-2,62=143,39 м 3

Парапет

Перегородки

S_{стены с проёмами}=63,29*6=481,68 м 2

Лист

08.02.01-ТОСП

Наружные стены: 68%*8=5.44=5

Внутренние стены: 32%*8=2.56=3

Звено для наружных стен: «2» и «3»

Для внутренних стен: «3″

Лист

08.02.01-ТОСП

Ведомость объёмов каменных работ

№ п\п	Наименование работ	Формула подсчёта и расчёты	Ед. изм.	Кол-во
Кладка наружных стен в 2,5 кирпича	∑Vк.н.с.	м 3	325,9
Кладка внутренних стен в 1,5 кирпича	∑Vк.в.с.	м 3	143,39
Кладка парапета	∑Vк.п.	м 3	8,21
Кладка перегородок в 0,5 кирпича	Sпер.без проемов	м 2	53,77
Установка и снятие подмостей	∑Vкладки	м 3	531,14
Установка перемычек	∑окон и дверей	проём
Подача кирпича	∑Vкладки*0,4т.шт.=531,14*0,4	т.шт.	212,45
Подача раствора	∑Vкладки*0,25=531,14*0,25	м 3	132,78

Лист

08.02.01-ТОСП

Ведомость сборных элементов и сопутчтвующих работ

Выбор крана

Лист

08.02.01-ТОСП

1.2 Выбор крана.

Лист

08.02.01-ТОСП

Выбираем: автомобильный кран с канатной подвеской стрелкового оборудования КС-4561

Q=16 Т

L_СТР= 18м

Лист

08.02.01-ТОСП

Лист

08.02.01-ТОСП

1.3 Калькуляция трудовых затрат

Лист

08.02.01-ТОСП

Расчёт бригады каменщиков

=8 чел.

∑T – трудоёмкость кладки

n – количество этажей

m – количество захваток на этаже

p – ритм работы бригады на захватке

k – коэффициент перевыполнения нормы

a – количество ярусов на этаже
Продолжительность каменных работ
