Выход вентиляции (дефлектор) для металлочерепицы Монтеррей коричневый

Выход вентиляции (дефлектор) диаметр 160 мм коричневый для кровли из металлочерепицы с профилем типа монтеррей в Новосибирске.

Предназначен для удаления влаги из вентилируемого зазора между утеплителем и металлочерепицей МЕРКУРИЙ, МОНТЕРРЕЙ, СУПЕРМОНТЕРРЕЙ. Устанавливается при монтаже и на готовую кровлю на расстоянии от конька крыши не более 60 см.

Для монтажа на кровлю из металлочерепицы требуются кровельные саморезы 4,8х35 мм (в комплект не входят).

Характеристики выхода вентиляции монтеррей коричневого

Наименование	Значение
Применение на кровлю	из металлочерепицы с профилем монтеррей, меркурий
Комплект	Фланец выхода оснащен каучук-бутиловой герметизирующей лентой, герметик при этом не требуется
Производитель	Plastindustri (Дания)

Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

Оформление заказа в стандартном режиме

Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

Выберите оптимальный способ оплаты.

Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.

Вы можете выбрать один из четырех вариантов оплаты:

Оплатить картой можно на специальной странице оплаты или через корзину традиционным способом. Оплата на сайте банковской картой осуществляется через платежный шлюз ОАО «Сбербанк России» без комиссий. К оплате принимаются все виды платежных карточек.

Поступление денежных средств происходит моментально.

При оплате безналичным расчетом по реквизитам указанным в счете на расчетный счет организации через банк или мобильное приложение банка — внимательно проверьте получателя платежа и реквизиты: наименование юридического лица получателя платежа обязательно указывать полностью и не допускать сокращений и опечаток.

Поступление денежных средств обычно происходит в течении 1-2 рабочих дней.

Проконсультироваться у специалиста, получить бесплатный расчет и счет на оплату, а так же сразу оплатить его наличными или банковской картой можно в любом из офисов продаж сети ТПК Центр Металлокровли или у официальных дистрибьюторов.

Мы всегда рады видеть Вас в наших магазинах!

Оформление кредита или рассрочки на данный момент возможно только в офисах ТПК Центр Металлокровли через банк-партнер. Одобрение или отказ по заявке обычно происходит в течении часа.

Все вопросы по способам или срокам оплаты, поступлению денежных средств — можно уточнить у менеджеров магазина по телефону горячей линии: 8 800 551 35 25 (звонок по России бесплатный)

Интернет–магазин ТПК Центр Металлокровли предлагает несколько вариантов доставки:

Самовывозом с производства / склада сети;
Локальная служба доставки ТПК Центр Металлокровли;
Доставка транспортной компанией в любой город России, стран СНГ;

В городах присутствия торгово-производственной компании Центр Металлокровли вы всегда можете забрать складские позиции товара из наличия на складах или разместить индивидуальный заказ на продукцию собственного производства компании по вашим размерам и забрать его самовывозом с производства.

Срок изготовления заказа не превышает 1-го дня даже в пиковый период строительного сезона.

Для юридических лиц обязательно наличие оригинала доверенности или печати.

В регионах присутствия ТПК Центр Металлокровли располагает достаточным парком автотранспорта для организации доставки груза любой длины и веса не позднее чем на следующий день после покупки.

Стоимость доставки согласовывается на этапе выставления счета на оплату товара и зависит от наличия в заказе продукции длиной свыше 6-ти метров, металлосайдинга, дополнительных мест погрузки / выгрузки.

Если в Вашем городе еще нет представительства ТПК Центр Металлокровли — заказ можно будет получить на терминале транспортной компании. У нас партнерские отношения со всеми крупными транспортными компаниями и индивидуальные условия стоимости перевозок: ТК Кашалот (КИТ), ПЭК, Деловые Линии, Энергия, Байкал-Сервис, ЖелДорЭкспедиция, Мейджик Транс, Луч, Возовоз, Скиф-Карго, Л-Транс.

Сроки и стоимость доставки согласовываются предварительно на этапе согласования счета. До терминала в городе отправки мы довозим груз БЕСПЛАТНО, межтерминальную перевозку / адресную доставку оплачивает клиент. Доставка не дорогая, как правило мы стараемся компенсировать стоимость дополнительной скидкой.

Возможна отгрузка в любой город России, Белоруссии, Казахстана, Кыргызстана.

В зависимости от выбранного вами способа, доставка может занимать разное время:

Способ доставки	Ориентировочные сроки доставки
Самовывоз из магазина	Моментально для товаров в наличии, не позднее чем на следующий день для заказов изготовленных по индивидуальным размерам
Срочная локальная служба доставки в регионах присутствия	Не позднее чем на следующий день после оплаты заказа
Доставка транспортной компанией в любой город России, стран СНГ	Рассчитывается индивидуально в зависимости от удаленности города в который нужно сделать доставку

Точные данные о возможности, стоимости и сроках доставки можно получить у менеджеров магазина по телефону: 8 800 551 35 25 (звонок по России бесплатный)

Источник

Металлочерепица

Заказать товар

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Инструкция по монтажу кровельной системы
МеталлПрофиль (2017 год)

• Профилированные листы и металлочерепица должны грузиться на ровное прочное основание кузова. Длина кузова не должна быть меньше длины пачек с профилированными изделиями.

• Во время транспортировки необходимо обеспечить защиту продукции от перемещения и механического повреждения.

• Рекомендуемая скорость транспортного средства — до 80 км/ч.

• Необходимо избегать резких разгонов и торможений.

Погрузочно-разгрузочные работы

• Погрузка и выгрузка пачек с профилированными изделиями должна осуществляться при помощи подъемной техники с мягкими стропами, при длинах пачек более 5 метров – с помощью траверс.

• При ручной разгрузке необходимо привлечение достаточного количества рабочих (из расчета 1 человек на 1.5-2 м.п. листа), но не менее 2-х человек.

• Поднимать и переносить листы необходимо аккуратно в вертикальном положении, не допуская сильных перегибов.

• Запрещено бросать листы и тащить их волоком.

Хранение

• Условия хранения при воздействии климатических факторов должны соответствовать условиям 3 по ГОСТ 15150 (неотапливае
мые помещения без прямого воздействия на профили солнечных лучей и дождя).

• Пачки профилей в заводской упаковке необходимо уложить на ровном месте на брусья 50х150 мм с шагом 0.5 м.

• При хранении более 1 месяца листы следует распаковать и переложить одинаковыми рейками (штабель до 70 см высотой).

Подъем листов на кровлю

• Поднимать листы на кровлю рекомендуется специальной меха-низированной техникой с использованием траверс и мягких строп.

• Возможно поднимать листы на кровлю с помощью лаг, которые устанавливаются от края крыши до земли.

• При подъеме листов на высокую кровлю в верхнем торце про-филя (в месте, которое впоследствии будет закрыто коньком) пробиваются два отверстия, а затем с помощью крюков и текс-тильных ленточных строп осуществляется подъем. Подъем должен осуществляться по одному листу.

• Не следует поднимать листы на кровлю в ветреную погоду, т.к. в этом случае велика вероятность повреждения профилированных листов.

Контрольные обмеры

Во время установки стропил рекомендуется осуществлять конт-рольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта.
ВНИМАНИЕ! При отклонении от плоскостности возможна
нестыковка листов.
Проверить:
• прямоугольность скатов крыши, измерив диагонали скатов (разница диагоналей не более 20 мм).
• плоскостность скатов крыши (уровень, шнур),
максимальное отклонение на 5 м ± 5 мм.

Важно знать!

Металлочерепицу и профнастил рекомендуется укладывать на кровлю с уклоном не менее 12°.

Кромки листов острые, поэтому при работе нужно всегда использовать перчатки.

Не допускается эксплуатация изделий с защитной пленкой после монтажа. Пленка снимается в процессе монтажа во избежание ее «прикипания» к полимерному покрытию.

Перемещение по листам во время монтажа должно происходить аккуратно, в мягкой обуви, наступая в прогиб волны в местах расположения обрешетки.

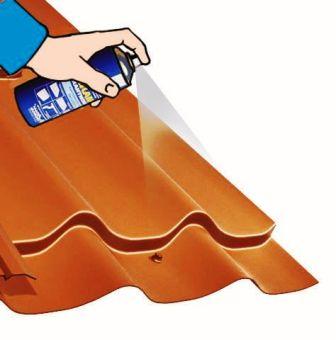

Стружки, образовавшиеся при вкручивании саморезов, необходимо аккуратно смести с поверхности изделия щеткой, иначе они заржавеют и испортят покрытие. Загрязненные участки покрытия очистить мягкой щеткой, промыть слабым мыльным раствором. Места срезов, сколов и повреждений защитного слоя, во избежание возникновения коррозии, необходимо обработать ремонтной эмалью для полимерных покрытий AkzoNobel (cм. инструкцию на обратной стороне баллончика). Во время работ необходимо соблюдать действующие правила техники безопасности и охраны труда.

Категорически запрещено использовать углошлифовальную машину с абразивным кругом («болгарку»), т.к. выжигается не только полимерное покрытие, но и цинк, в результате чего начинается бурный процесс коррозии.

Устройство кровли

Более 25% теплопотерь в доме идут через кровлю, поэтому к ее утеплению нужно подходить особенно тщательно. Требуется подобрать необходимую толщину слоя теплоизоляции, обеспечить ее защиту от влаги и достаточную вентиляцию подкровельного пространства.
При увлажнении теплоизоляции всего на 5% её теплотехнические характеристики ухудшаются более чем в 2 раза. Это приводит к промерзанию крыши, образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

Влага в теплоизоляцию может попадать:

• с внутренней стороны кровельного покрытия (конденсат);

• со стороны внутреннего помещения (испарение);

• из-за дефектов монтажа.

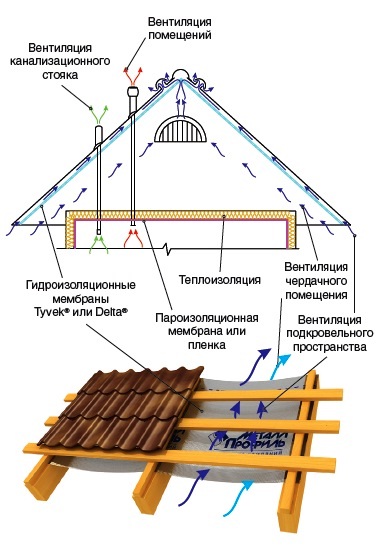

Теплая кровля. Жилой (мансардный) этаж

• По стропилам укладываются гидроизоляционные мембраны Tyvek® или Delta®, не теряющие своих свойств при соприкосновении с утеплителем.

• Непосредственно под гидроизоляцией в плоскости стропил размещается теплоизоляция.

• Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой, стыки которой герметично проклеены соединительными лентами СП-1, Tyvek® или Delta®.

• Жилое помещение — мансарда обшивается досками, ОСП и т.п.

• Для эффективного смешения потоков воздуха, рекомендуется устраивать под коньком кровли «холодный треугольник». Это позволит устанавливать выходы подкровельной вентиляции не в каждом стропильном пролете, а гораздо реже. Для уменьшения образования конденсата на холод-ной нижней поверхности листов следует обеспечить движение воздуха от карниза до конька между кровельным покрытием и гидроизоляционной мембраной, не создавая помех для притока воздуха через щели в подшивке карниза и выхода воздуха под коньком (и через специальные вентиляционные выходы).

Для защиты теплоизоляции от влаги применяются специализированные гидроизоляционные и пароизоляционные мембраны и пленки, создаются условия для вентиляции подкровельного пространства.

Холодная кровля. Нежилое (чердачное) помещение

• По стропилам укладывается гидроизоляционная пленка или мембраны Tyvek® Solid, Tyvek® Supro или Delta®-Vent N Plus.
• Теплоизоляция располагается горизонтально по по-толку дома так, что чердакостается холодным (нежилым).

• Со стороны помещения теплоизоляция защищается пароизоляционной мембраной или пленкой AirGuard, Delta®, ROOFBOND, Н96, Н110, стыки которой герметично проклеены лентой СП-1, Tyvek® или Delta®.

Для вентиляции чердачного помещения необходимо обеспечить приток воздуха через щели в подшивке карниза и выход воздуха через слуховое окно и под коньком, а также через специальные вентиляционные выходы.

При нанесении на металлочерепицу антиконденсатного покрытия гидроизоляционную пленку можно не использовать.

Монтаж элементов кровельной системы

Теплая кровля: монтаж гидроизоляции

• В варианте теплой кровли используют гидроизоляционные мембраны Delta®-Vent NPlus, Delta®-Maxx Plus, Tyvek® Soft, Tyvek® Solid и Тyvek® Supro. Мембраны Tyvek® Solid и Tyvek®Supro монтируются маркировкой наружу, Tyvek®Soft устанавливается любой стороной.

• В ендовах, перед монтажом основной гидроизоляции, раскатывают рулон гидроизоляционной мембраны сверху вниз на всю длину ендовы.

• Рулоны основной гидроизоляционной мембраны раскатывают по стропилам горизонтально (без провиса), начиная от карниза к коньку с нахлестом в 150 мм, таким образом, чтобы место стыка рулонов приходилось на стропила.
На мембраны Tyvek® Supro, Delta®-Maxx Plus и Delta®-Vent N Plus нанесена специальная клейкая лента для соединения полотен по длине.

• В примыканиях и ендовах обязательно проклеивают стыки гидроизоляционных мембран соединительной лентой СП-1, Tyvek® или Delta®.

• Фиксируют мембрану спадающими деревянными брусками (см. раздел «Обрешетка под кровельное покрытие», стр. 15). Холодная кровля: монтаж гидроизоляции

Холодная кровля: монтаж гидроизоляции

• В варианте холодной кровли применяют как гидроизоляционные мембраны Tyvek® Solid, Tyvek® Supro, Delta®-Vent N Plus или Delta®-MaxxPlus, так и гидроизоляционные пленки Д96 Сильвер и Д110 Стандарт. Мембраны и пленки укладывают логотипом наружу. Переворачивание не допускается, так как при этом материал теряет свои свойства. Ошибка: текст больше 50 килобайт

• Пленки Д96 и Д110 укладывают с небольшим провисом (около 20 мм) для стока конденсата. При использовании мембран провис не нужен.

• Рулоны гидроизоляции раскатывают по стропилам, начиная от карниза к коньку, с нахлестом в 150 мм и фиксируют спадающими деревянными брусками (контробрешеткой). Стык рулонов должен приходиться на стропила.

Обрешетка под кровельное покрытие

ВНИМАНИЕ!
Обрешетку всегда монтируют сверху, над гидроизоляционным материалом, через контррейку, фиксирующую гидро-изоляционную мембрану или пленку, вдоль стропил.

• Контробрешетку выполняют из обработанных антисептиком брусков сечением 50х50 или 32×50 мм; обрешетку — из досок
32х100 и 50х100 мм (величины ориентировочные).

Для монтажа металочерепицы:

• К стропилам поверх гидроизоляции от конька к карнизу прибивают спадающие бруски контробрешетки 50х50 (32х50) мм.

• Поверх контробрешетки с заданным шагом (см. рисунки) горизонтально крепят доски обрешетки 32х100 мм.

• Для предотвращения «перелома» первой волны металло-черепицы вдоль карнизного свеса крепят доску обрешетки на 10-15 мм толще остальных (например, 50х100 мм).

ВНИМАНИЕ!
Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки или меньший шаг обрешетки.

• В ендовах и под кровельным ограждением необходимо устанавливать сплошную обрешетку. Для монтажа профнастила:

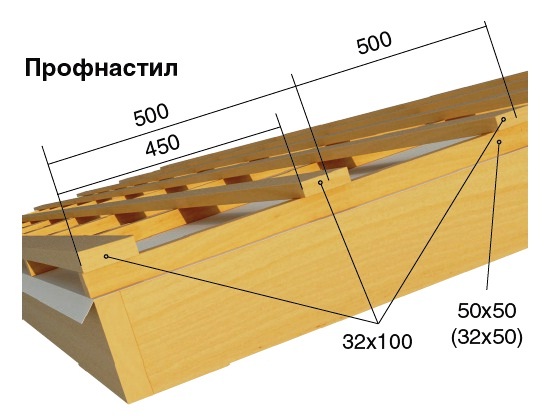

• Поверх контробрешетки с шагом 500 мм горизонтально крепят доски обрешетки 32х100 мм.

Обрешетка под конек

• Для последующего крепления коньковой планки по сторонам от конька прибивают по две дополнительные доски.

Обрешетка на торцах кровли

• Под торцевые планки устанавливают доски, высота которых больше рядовой обрешетки на высоту профиля металлочерепицы или профнастила.

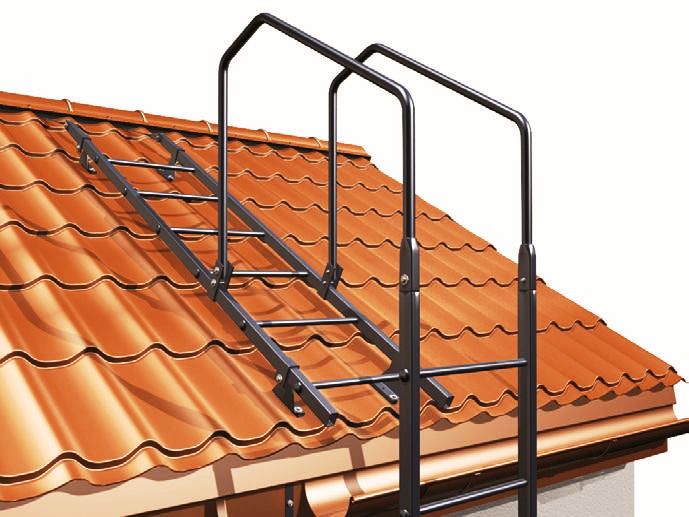

Обрешетка под кровельное ограждение

• Кровельное ограждение должно быть установлено выше карнизного свеса, примерно на уровне несущей стены.
• В местах установки кровельного ограждения обязательна сплошная обрешетка, которая устраивается путем добавления досок между рядовой обрешеткой.

Обрешетка под переходные мостики и снегозадержатели

Снегозадержатели необходимо устанавливать выше карнизного свеса, над несущей стеной.
• Для всех видов металлочерепицы переходные мостики и снегозадержатели устанавливаются на существующую обрешетку.
• Для профнастилов при шаге обрешетки 500 мм добавляется дополнительная доска обрешетки через 400 мм.

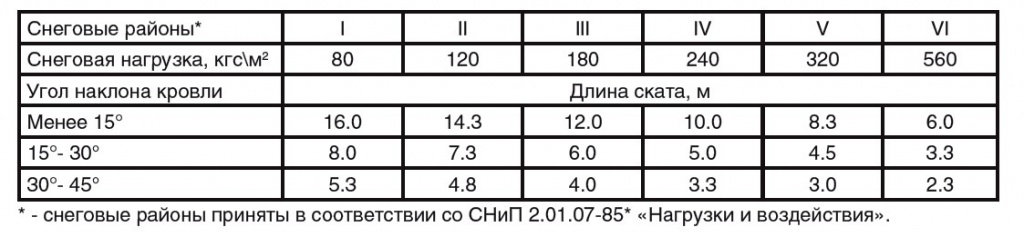

Максимальная длина ската от конька до снегозадержателя в зависимости от снегового района

Монтаж элементов кровельной системы

ВНИМАНИЕ!
Места ендов и примыканий традиционно самые слабозащищенные места устройства крыши. К их устройству надо подходить особенно внимательно!
• В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами планку ендовы нижнюю.
• При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши) с герметизацией стыка. Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы или профнастила. Сверху на стык листов монтируют декоративный элемент – планку ендовы верхнюю.

Примыкания

• Для герметичного примыкания кровли к печным трубам или стенам на скате крыши организуют внутренний фартук из планок примыкания нижних. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии пробивают штробу. После штробления пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы.

• Планку примыкания нижнюю подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют с помощью герметизирующей ленты BIGBAND. Затем под нижний элемент внутреннего фартука заводят плоский лист с отбортовками — галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. Затем монтируются листы кровельного покрытия. После чего монтируют планки примыкания верхние, которые крепят непосредственно к стене, не заводя в штробу.

Карнизные планки

• До устройства карнизной планки закрепляют держатели желоба и устанавливают желоб (см. инструкцию по монтажу водосточной системы). Прикрепляют к обрешетке планку карнизную: ее нижний край должен перекрывать край желоба. Планки крепят оцинкованными саморезами с шагом 300 мм и нахлестом по длине 50-100 мм.

Софит Lбрус перфорированный

• Подшивка крыши софитом «Lбрус- 15х240» может выполняться самостоятельно, при наличии элементарных строительных навыков. Софит располагают поперек карнизного свеса. Для крепления используют специальные планки и саморезы (заклепки). Нарезку софита по длине осуществляют ин- струментом для резки металла (применение болгарки запрещено).

Возможно 2 варианта монтажа софитов «Lбрус».

1 вариант

Монтаж с помощью планки карнизного свеса сложного.

Его основным преимуществом является скрытое крепление софита. Первоначально закрепляются бруски на карнизном свесе. Планка карнизного свеса закрепляется с помощью саморезов. Софиты «Lбрус» вставляются в планку кар- низного свеса, а второй стороной закрепляются с помощью самонарезающих винтов.

Монтаж начинается от стены дома, установкой планки, в которую вставляют Софит «Lбрус-15х240». Фиксируют софит, прикрепив к карнизной доске планкой карнизного свеса. В местах примыкания софитов на углах здания монтаж ведется с помощью планки стыковочной сложной.

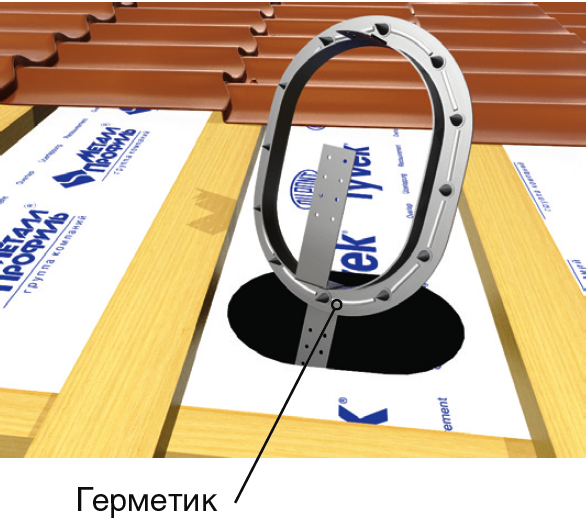

Монтаж мансардных окон

• Система монтажа окон позволяет устанавливать их на обрешетку. Если размер окна не совпадает с расстоянием между стропилами, необходимо частично изменить стропильную конструкцию. Проем в кровле должен превышать размер планируемого к установке окна на 70 мм по ширине и высоте.

• Подробно технология монтажа описана в инструкции, которая прилагается к каждому окну.

Резка листов металлочерепицы или профнастила

Каждый лист подрезается в индивидуальном порядке. Для резки листов используют специальные инструменты (см. Инструменты для резки металла). Перед обработкой лист следует положить на устойчивое основание. По окончании работ аккуратно смести с поверхности листа металлические опилки. «Треугольники», оставшиеся после наклонных резов, можно использовать на второй скат только для листов симметричного профиля (С-21х1000, НС-35х1000), для металлочерепицы использовать их не удастся.

Укладка листов металлочерепицы

При длине листов металлочерепицы, равной длине ската (рис. А)
• Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька. При этом вынос листа относительно карниза составляет около 50 мм.

• Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

• Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

• Листы соединяют саморезами в верхнюю часть бокового нахлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши.

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине (рис. Б).

• Листы 1-4 соединяют и выравнивают по торцу крыши.

Крепление листов металлочерепицы

Крепление листов металлочерепицы осуществляется саморезами 4.8х28 (4.8х35) с ЭПДМ-прокладкой и цветной головкой. Ко- личество саморезов 6-8 шт. на кв.м.

• Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через волну.

• Следующие ряды саморезов вкручивают в шахматном порядке через одну волну

Торцевые планки

• На торцы крыши устанавливают планки торцевые. Их закрепляют через 500-600 мм сбоку саморезами 4.8х28 (4.8х35) и сверху саморезами 4.8х70 (4.8х80).

• Нахлест между планками 50 мм, при необходимости планки подрезают.

Коньковые планки

• Планки конька бывают плоские или круглые.

• Монтаж планки конька круглого начинают с крепления саморезами или заклепками к ее торцу конусной (для шатровой кровли) или простой заглушки. • Для планки конька плоского заглушек не требуется.

• Под конек укладывают фигурный уплотнитель с предва-рительно освобожденными вентиляционными отверстиями или уплотнитель универсальный х2000 (воздухопроницаемый), на который монтируют планку конька плоского или круглого, закрепляемую коньковыми саморезами 4.8х70 (4.8х80) через одну волну металлочерепицы. Между планками конька делают нахлест 100 мм.

Монтаж кровельных манжет и антенных выходов

• Манжеты силиконовые кровельные Профи и антенные выходы предназначены для герметизации кровли при монтаже дымоходов, систем вентиляции, электрических выходов, ТВ- антенн, мачт.

• Перед установкой манжеты в мембране прорезается отверстие, соответствующее диаметру трубы. Верхушку антенного выхода срезают оставляя отверстие на 20% меньше диаметра трубы. Силиконовая манжета надевается на трубу. Антенные выходы натягиваются на основание монтируемого элемента.

• Фланец выравнивается по форме кровли. Стыки промазываются силиконовым герметиком и закрепляются саморезами 4.8х28 (4.8х35) к кровле. Для дополнительной герметизации рекомендуется использовать ленту BIGBAND.

Монтаж выхода вентиляции Металл Профиль и вентиля KTV ∅110 на металлочерепицу МП Монтеррей

Монтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, желательно не далее чем в 60 см от конька. Для обеспечения беспрепятственного движения воздуха от карниза до конька выходы вентиляции устанавливают в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», выходы вентиляции можно устанавливать гораздо реже (из расчета один выход вентиляции на 60 кв. м кровли).

Для установки необходимо:

• Очертить и вырезать отверстие в кровельном материале по шаблону.

• Если применяется вентиль КТV ∅110, то по периметру отверстия необходимо нанести силиконовый герметик.

• Для выхода вентиляции Металл Профиль дополнительная герметизация не требуется, т.к. бутиловый герметик уже нанесен.

• Закрепить выход вентиляции Металл Профиль или вентиль КТV ∅110 к металлочерепице саморезами 4.8х28 (4.8х35).

• В комплект с выходом вентиляции Металл Профиль входит подробная инструкция по монтажу на русском языке.

Монтаж выхода канализации и выхода вытяжки Vilpe на металлочерепицу МП Монтеррей

Монтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси.

Для установки необходимо:

• Наметить место установки проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определе- ния места установки уплотнителя гидроизоляции.

• Снаружи на верхней части волны металлочерепицы очертить и вырезать отверстие по шаблону проходного элемента.

• Снять лист металлочерепицы.

• По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции.

• Нанести герметик на уплотнитель гидроизоляции, установить его на гидроизоляцию и прикрепить саморезами к обрешетке.

• Установить лист металлочерепицы на место. • Установить и закрепить проходной элемент к металлочерепице саморезами, предварительно нанеся герметик.

• В проходной элемент вставить выход вытяжки или канализации, закрепив его саморезами к проходному элементу.

• Соединить выход вытяжки с воздуховодом напрямую, а выход канализации – с канализационным стояком, используя гоф- рированную трубу.

• В комплект выхода канализации и выхода вытяжки Vilpe входит подробная инструкция по монтажу.

Монтаж выхода универсального Металл Профиль на металлочерепицу МП Монтеррей и профнастилы

• Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки. Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо:

• Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.

• Закрепить выход универсальный к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя.

• Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированную трубу.

• Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.

• Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®.

Монтаж выхода МП MAXI на металлочерепицу

Выходы МП MAXI ∅110-125 используются в качестве вентиляции подкровельного пространства и выхода вытяжки.

Высота вентиляционного выхода МП МАХI – 77см.
Высота над уровнем кровли – 50 см.
Производится из ударопрочного полистирола.
Преимущества:

Простота монтажа: колпак в сборе (не нужно монтировать отдельно), проходной элемент имеет монолитную конструкцию, полностью повторяющую геометрию кровельного материала Металл Профиль и оборудован высококачественным уплотнителем, что обеспечивает :
• Минимальный риск ошибок при монтаже
• Лучшую герметизацию
• Уменьшается время монтажа кровли Больший, по сравнению с аналогами, внешний диаметр делает конструкцию более прочной, что важно при лавинообразном сходе снега.

Для установки выхода МП MAXI ∅110-125 на металлочерепицу необходимо:

• Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.

• Закрепить проходной элемент МП MAXI к металлочерепице саморезами, предварительно нанести герметик в случае отсут- ствия бутилового уплотнителя.

• Уникальное конструктивное решение позволяет использовать один и тот же проходной элемент на углы кровли 30-45° и 45-60° без применения каких либо других элементов. Это достигается элементарным поворотом нижнего элемента на 180° вокруг своей оси. • Свободный конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.

• Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®. Установка выхода МП MAXI ∅110-125 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

В комплект входят:
• Труба
• Проходка с интегрированным колпаком
• Адаптер ∅125 – ∅110

Теплая кровля: монтаж теплоизоляции

• После монтажа гидроизоляции враспор между стропилами устанавливают маты или плиты теплоизоляции. При этом не требуется обеспечивать зазор между теплоизоляцией и мембраной Tyvek® или Delta®.
При установке в несколько слоев теплоизоляция укладывается с перекрытием швов предыдущих плит. Для точного, качественного и быстрого раскроя теплоизоляционных плит рекомендуется использовать специальный нож для теплоизоляции.

Теплая кровля: монтаж пароизоляции

• На внутренней поверхности стропил горизонтально снизу вверх строительным степлером закрепляют полотнища пароизоля- ционной мембраны Tyvek®, Delta® и пр.

• Полотнища укладывают внахлест и герметично скрепляют соединительной лентой СП-1, Tyvek® или Delta®. Все проходы сквозь пароизоляцию должны тщательно герметизироваться.

• После этого можно устанавливать внутреннюю облицовку

Монтаж лестницы на кровлю

Перед началом установки нужно определить необходимую длину лестниц и кронштейнов к стене. Лишние участки лестниц и крон- штейнов отрезают ножовкой по металлу, при этом отрез производят с противоположного обжимам конца лестницы.

• Монтаж начинается с кровельной лестницы от карниза к коньку. Нижний край кровельной лестницы должен выступать за край листа на 100 мм.

• Лестницу монтируют на кровлю с помощью «кронштейнов к крыше» из расчета 4 шт. на секцию.

• Для всех видов профилей, кроме металочерепицы МП Каскад, кронштейны устанавливаются «лапками внутрь». Для мета- лочерепицы МП Каскад и МП МаксиКаскад левый кронштейн устанавливают «лапкой наружу», а правый – «лапкой внутрь». • Место крепления кронштейнов должно приходиться в низ волны на сплошную обрешетку. Кронштейны надевают на вертикальные стойки лестницы и фиксируют болтами М8х40. Отступ кронштейнов от края лестницы не более 350-400 мм.

• Кронштейны крепят к обрешетке через кровельное покрытие болт-шурупами ∅8х60, предварительно установив под крон- штейн резиновую прокладку.

• Верхнюю секцию лестницы крепят к коньковому брусу с помощью кронштейнов под конек болт-шурупами ∅8х60. Расстояние от верхнего края лестницы до конька около 500 мм.

• Для увеличения длины лестницу наращивают посекционно, фиксируя места крепления болтами М8х40.

Монтаж лестницы на стену

• Стеновую лестницу устанавливают строго в створе с кровельной лестницей так, чтобы верхняя ступень находилась на одном уровне с краем карниза с точностью ±100 мм, а нижняя ступень – на высоте 1000-1200 мм от уровня земли (рекомендуемая мера безопасности по отношению к детям).

• Сборка лестницы на стену начинается с крепления поручней. Двумя скобами они крепятся к стойкам кровельной лестницы с помощью болтов М8х40.

• Лестницу монтируют на стену с помощью соответствующих «кронштейнов для крепления к стене» из расчета 4 шт. на секцию (попарно с двух сторон).

• К самой лестнице кронштейны крепятся с помощью хомутов. Хомуты закрепляют на стойки лестницы на расстоянии не менее 450 мм от каждого края, и фиксируют болтами М8х40, предварительно просверлив сквозное отверстие диаметром 9 мм.

• Каждый хомут скрепляют с кронштейном двумя болтами М8х40.

• Затем стойки кронштейнов крепят к стене анкерами (зависят от типа стены, в комплект не входят).

• Верхнюю пару стеновых кронштейнов дополнительно крепят к стропилам или лобовой доске с помощью подвесного кронштей- на болт-шурупами ∅8х60.

• После этого надевают поручни на верхние края стеновой лестницы и скрепляют болта- ми М8х40.

• Края поручней и стойки кровельной лестницы скрепляют между собой болтами М8х40.

Монтаж снегозадержателя

• Снегозадержатель трубчатый устанавливают по периметру кровли выше карнизного свеса, чтобы снеговая нагрузка распределялась выше карниза, а также над мансардными окнами и на каждом уровне многоуровневых кровель.

• Расстояние между опорами снегозадержателя определяется типом профиля.

• При большой длине ската устанавливают дополнительный ряд снегозадержателей.

• В комплект снегозадержателя входит подробная инструкция по монтажу.

• Совместно с трубчатым снегозадержателем можно применить планку снегозадержателя, которая предотвращает осыпь мел- кой ледовой и снеговой крошки.

Монтаж переходного мостика

• Крепление переходного мостика осуществляют в низ волны профиля, через комплект прокладок и кровельное покрытие к обре- шетке.

• Расстояние между опорами определяется видом профиля.

• Сплошная обрешетка не требуется.

• В комплект переходного мостика входит подробная инструкция по монтажу.

Монтаж ограждения кровельного, высотой 600 мм

• Кровельное ограждение должно быть установлено на кровле выше карнизного свеса.

• Опору ограждения закрепить к сплошной обрешетке в низ волны профиля через резиновую прокладку и кровельное покрытие.

• Расстояние между опорами ограждения определяется типом профиля. Соседние секции ограждений могут соединяться меж- ду собой.

• В комплект ограждения кровельного входит подробная инструкция по монтажу.

Кровельный инструмент

Насадка на дрель и комплект сменных ножей.

Придает обычной дрели функцию просечных электроножниц для резки стали до 0.8 мм.

Ножницы просечные по металлу и комплект сменных ножей.

Для ручной резки стали до 0.6 мм.

Для высокоточной гибки держателей желоба водосточных систем до 4 мм.

Для выполнения гофрированых складок на торцах водосточных труб для их соединения

Для соединения изделий с помощью вытяжных заклепок

Пистолет скобозабивной и скобы №10 для
пистолета

Для крепления паро- и гидроизоляции к деревянной конструкции

Нож для теплоизоляции.

Для точного и качественного раскроя теплоизоляционных плит. Сопутствующие материалы

Специализированная ремонтная эмаль, 400 мл.
Лак аэрозольный (бесцветный), 520 мл.

Для подкраски срезов листов, мелких царапин, потертостей. Все стандартные цвета, цинк.

Герметик силиконовый, 280 мл.

Для герметизации примыканий, проходных элементов, водосточ-ных систем и пр. Бесцветный.

Герметизирующая лента BIGBAND
(3 м х 10 см).

Для герметизации кровли, водосточных систем, вентиляции, любых примыканий и т.д.

Цвета: коричневый, красный, зеленый, серебристый.

Соединительная лента СП-1, Tyvek®
Double-Sides Tape, Delta®-Multi Band.

Соединительная лента, необходима для герметичного соединения гидро- и пароизоляционных материалов.

Руководство по монтажу металлочерепицы (старый вариант)

Инструменты для монтажа

Для монтажа кровли Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер. Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис.1), ножовку с мелкими зубьями (рис.2.), электрические высечные ножницы (рис.3), электролобзик (рис.4), дисковую пилу с твердосплавными зубьями (рис.5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.

Источник

Комплект вентиляции для металлочерепицы monterrey

Комплект кровельной вентиляции ТехноНИКОЛЬ D110 Monterrey, Красный
