Каменные конструкции возводят из природных и искусственных камней вручную или с помощью кранов, укладывая их на строительном растворе с соблюдением определенных правил. В зависимости от вида применяемых камней различают такие виды кладки: кирпичную — из глиняного или силикатного кирпича, укладываемого вручную при устройстве сплошных и облегченных стен, столбов, арок, сводов, промышленных печей и труб; мелкоблочную — из природных, бетонных и керамических камней, масса которых допускает укладку их вручную для возведения стен, перегородок и столбов; тесовую — из природных обработанных камней правильной формы, укладываемых вручную или краном при облицовке монументальных зданий и инженерных сооружений; бутовую — из природных камней неправильной формы (бута) и бутобетонную — из бута и бетона, которые применяют для устройства фундаментов, стен подвалов, подпорных стен, а иногда и стен зданий; крупноблочную — из блоков (бетонных, кирпичных или из природного камня), устанавливаемых кранами при возведении фундаментов и стен зданий. Кладку можно выполнять с облицовкой из природных или искусственных камней. Элементы кладки (рис. VI. 1, а). Камень, Уложенный длинной стороной вдоль стены, называется ложком, короткой стороной -— тычком. Ряды кладки, состоящие из камней, Уложенных вдоль граней стены, называются верстами, а заполнение между верстами — забуткой. Если верста состоит из ложков, весь ряд называют ложковым, из тычков — тычковым. Поверхности камней, передающие и воспринимающие усилия, называются постелями, а пространства между камнями в продольном и поперечном направлениях, заполненные раствором, — швами (горизонтальными, вертикальными). Степень заполнения раствором швов в процессе кладки зависит от последующей отделки стен. Если стена в дальнейшем оштукатуривается, то для лучшей связи штукатурного слоя с кладкой швы на глубину 1—1,5 см не заполняют раствором. Такая кладка называется в пустошовку. Если же наружные поверхности стен останутся неоштукатуренными, швы заполняют полностью, придавая им любую форму: выпуклую, вогнутую, прямоугольную, треугольную и др. (рис. VI.1,6). Такая кладка называется под расшивку.
1.1 ПРАВИЛА РАЗРЕЗКИ КЛАДКИ
Фундаменты и стены зданий, колонны, своды и арки, т. е. конструкции, которые в процессе эксплуатации воспринимают сжимающие усилия, возводят из камня. Каменная кладка должна представлять собой монолит, в котором уложенные камни не смещались бы под влиянием действующих на кладку нагрузок. Для предотвращения возможных перемещений камни укладывают с соблюдением правил разрезки кладки, обусловливающих расположение рядов кладки, разделение каждого ряда на отдельные камни и размещение швов в соседних рядах кладки.
Рис. VI. 1. Элементы кладки и правила разрезки:
а — элементы кладки; о — расшитые швы; в — воздействие на кладку наклонной силы: г — правильное и д — неправильное расположение плоскостей разрезки; е — кладка с перевязкой швов: ж — кладка без перевязки швов; 1 — тычковый ряд; 2 — ложковый ряд; 3 — забутка; 4 — швы; 5 — версты (внутренняя и наружные); 6, 7, 8 — швы (неполный, выпуклый и вогнутый)
Первое правило разрезки требует, чтобы кладку вели рядами, ограниченными плоскостями, перпендикулярными к направлению действующих сил, или плоскостями, перпендикуляр к которым составил бы с направлением действующих сил угол a, не превышающий 15—17° . Если сила Р будет приложена под меньшим углом к постели камня (рис. VI. 1,б), возникнет горизонтальное усилие Р2 = Р sin ст, стремящееся сдвинуть камень. Этому сдвигу противодействует сила трения
где f — коэффициент трения.
Положение камня устойчиво, когда
Р sin a
fP cos a, (VI. 1)
откуда tg a
f.
Источник
Реферат: Конструкции стен
| Название: Конструкции стен Раздел: Рефераты по строительству Тип: реферат Добавлен 09:36:15 11 июля 2009 Похожие работы Просмотров: 796 Комментариев: 14 Оценило: 3 человек Средний балл: 5 Оценка: неизвестно Скачать |
 |

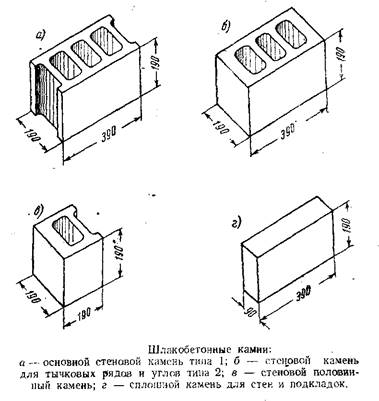

Размеры основных камней: целого— типа 1 — 190X190X390 мм и половинки — типа 2—190X190X190 мм. Пустотность целого камня типа 1—по объему—27%.
При объемном весе легкого бетона от 1400 до 1700 кг/м 3 вес камня составляет 14,5—17,5 кг, а объемный вес камней брутто 1000—1250 кг/м». Камни должны выдерживать 15 циклов замораживания.
Толщина стен, обычно применяемых, составляет 190, 390, и 590 мм. Для кладки стен двухэтажных зданий применяются растворы марки «8».и «15».
Толщина швов — не более 10 мм.
Блоки укладываются в стену — постелью вверх.
Кладка и ее перевязка осуществляются аналогично кладке из трехпустотных камней с незамкнутыми пустотами.

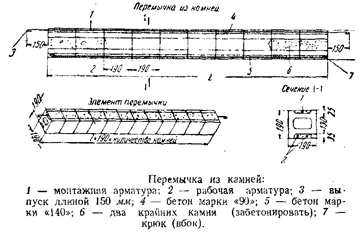

Перемычки при пролете до двух метров выполняются рядовыми, с армировкой по низу тремя — четырьмя стержнями 6 — 8 мм. При больших пролетах применяются сборные железобетонные перемычки.
Под концы прогонов и тяжелых балок в стенах укладывают бетонные подкладки. На уровне низа перекрытия в цементном растворе укладывается оплошной пояс из арматуры 0 8—10 мм или три ряда кирпича.
Цоколь, карнизы и парапеты кладутся из камней на тяжелом бетоне или из кирпича.
Стены штукатурятся снаружи и изнутри.
При объемном весе шлакобетона 1500 кг/м 3 и нормальном растворе стена имеет общее термическое сопротивление Rобщ=1,18, коэфициент теплопередачи Я=0,85.
Стены из камней с засыпкой
С целью уменьшения расхода камней, улучшения теплотехнических качеств стены и использования местного сырья для зданий высотой до двух этажей могут найти применение стены из половинных шлакобетонных камней (толщиной 90 мм) с засыпкой. На фиг. 5 и 6 показаны два типа этих стен. Такая конструкция стен, близкая по конструкции к облегченной кладке стен, предложенной инж. Н.С. Поповым и Н.М. Орлянкиным, удобна в производстве работ и может найти применение в районах, располагающих большими запасами шлака.
Сначала возводятся ограждающие стенки из камней, поставленных на ребро, с чередованием ложкового и тычкового камня.
При толщине стены 390 ммтычковые камни занимают всю толщину ее и непосредственно связывают обе ограждающие стенки из ложковых камней. При толщине стены 490 ммтычковые камни располагаются вразбежку.
Пространство между ограждающими стенками заполняется шлаком, уплотненным штыкованием. Затем через два ряда производится перекрытие — на всю ширину стены — горизонтальной растворной диафрагмой из слоя раствора, армированного пачечной сталью, проволокой, высечкой и др. Толщина ее 10—15 мм на засыпке. Сверху диафрагмы снова выводятся ограждающие стенке и т. д. Армированные диафрагмы придают жесткость стене и предупреждают чрезмерную осадку засыпки.
При толщине стен в полтора камня со штукатуркой с двух сторон, общее термическое сопротивление = 1,28. Соответственно, при кладке толщиной в один камень термическое сопротивление = 0,92.
Стены из сплошных легкобетонных камней
Сплошные легкобетонные камни имеют большое распространение. Их межно изготовлять — не только на станках типа ЦСМ-133, но также и на более простых станках типа «Крестьянин» или несложном оборудовании — станках «Як» и «Рейхельд».
При изготовлении легкобетонных сплошных камней на малоактивном вяжущем желательно кладку снаружи защищать облицовкой в полкирпича, что улучшает общий вид стены и позволяет обходиться без наружной штукатурки. Кладка облицовки ведется вперевязку с кладкой стены.
Кладка стен из сплошных легкобетонных камней никаких конструктивных особенностей, по сравнению с кладкой ив пустотных камней, не представляет.
Кладка стен и правила перевязки для сплошных легкобетонных камней те же, что и для описанных выше трехпустотных. При этом исключается трудоемкая работа по засыпке шлаком пустот в камнях. Это преимущество улучшает теплотехнические качества кладки, повышает морозостойкость камней, без затруднений позволяет укладывать раствор. Марка камней должна быть не ниже «35» для внутренних стен и «50» — для наружных. Размеры камней по ГОСТу должны быть назначены — 390X190X190 мм, но на существующем оборудовании часто выпускаются камни размером — 400Х200Х Х2О0 мм, что несколько затрудняет ведение кладки.
2. Кирпичные стены с легкобетонными вкладышами
Предлагаемый тип может найти применение для наружных и внутренних стен в зданиях высотой/до четырех этажей жилого, общественного и др. назначения.
Кладка выполняется из двух параллельных стенок, каждая толщиной в полкирпича, расставленных друг от друга на расстоянии, определяемом теплотехническим расчетом. Промежуток между стенками заполняется вкладышами из легкого бетона. Связь между стенками осуществляется тычковыми рядами кирпича, выкладываемыми через каждый вкладыш, имеющий высоту в три-пять рядов кладки.
Кладка кирпичных стенок ведется на холодном или теплом растворе.
Марка раствора не должна быть ниже:
В первом этаже сверху. -8
Во втором этаже сверху. 15
Марка вкладышей — не ниже. 20
Для цоколя, простенков шириной менее 640 ммпо наружному обмеру, выпусков и карнизов с относом более 250 ммприменяется обычная сплошная кладка. Балки и мауэрлаты укладываются на тычковые ряды. Перемычки продолжаются за проем на длину 50 см; при ширине простенка менее 1,30 мони продолжаются через весь простенок. При большом количестве дымовых и вентиляционных каналов внутренние стены также выкладываются сплошной кладкой.
Такая конструкция стен не может быть рекомендована для строительства бань, прачечных и др. зданий с повышенной влажностью, а также при строительстве на лессовидных грунтах третьей категории.
Приведем некоторые данные о блоках-вкладышах. Примерные рецептуры блоков-вкладышей (по объему): 1:3:12 — битум, глина, опилки; 1:1,5:4,5 — известь, трепел, шлак 5:1;0,8 — известь трепел, шлак, опилки; 1:1: 3 — известь, пемза молотая, пемзовый щебень; от 1:4 до 1:10 — известь пушонка, гранулированный шлак.
Вес вкладыша — 40 кг.
При объемном весе вкладышей 1250 кг/м 3 и толщине стены 51 смвес 1 м 2 стены — 860 кг.

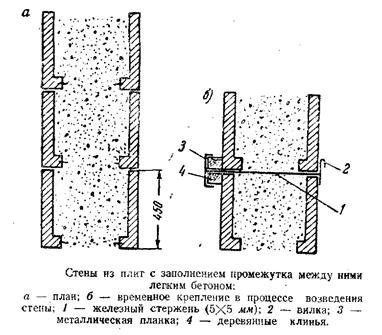

3. Стены из плит с легкобетонным заполнением
Конструкция стены состоит из бетонных плит с заполнением промежутка между ними легким бетоном. Плиты являются как бы опалубкой для бетонной части — стены в процессе возведения, а в готовой стене — ее облицовкой.
Толщина плит при шлакобетонном заполнении стен может быть принята в 3 см. Размер плит: высота 40—50 см, длина — до 1 м.
Наружные плиты при дефиците арматурной стали могут быть армированы щитами из штукатурной драни, камыша и пр., и только выступающие ребра армируются (в 3—4 местах) крючками из стальной арматуры 5—6 мм. Такие плиты должны изготовляться на цементе и быть атмосфероустойчивыми.
Заделка балок в наружные стены допускается только при условии применения ряда мероприятий против загнивания балок и дрот садки опоры. Обычно этой заделки набегают и балки опираются на прогоны, уложенные вдоль продольных стен. Протоны же опираются на пилястры наружных стен с применением опорных подушек.
Концы балок крепятся к стенам металлическими анкерами сечением менее 0,60 см 2 через 3000 мм. На прогонах и внутренних стенах и столбах концы заанкеренных балок должны быть соединены накладками. Столбы крепятся анкерами к балкам каждого перекрытия. Связи и анкеры зачищаются от ржавления покрытием гудроном или слоем густого цементного теста.
Мауэрлат укладывается на подкладках простенкам для разгрузки оконных перемычек, выполненных из камня, и используется как прогон под стропила.
Стены с наружной стороны обычно не штукатурятся. Для предотвращения продуваемости вертикальные швы кладки перекрываются перевязкой.

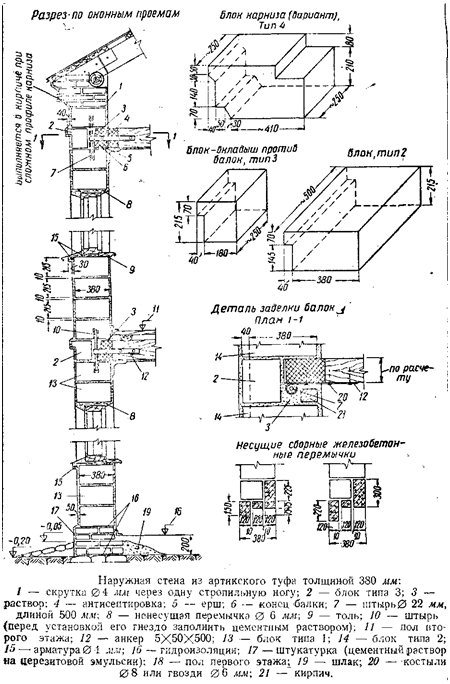

Ниже приводятся некоторые данные о ракушечнике.
Туф имеет красивую окраску, малую тепло- и звукопроводность, малый объемный вес, достаточную прочность, хорошую гвоздимость. Легко поддается обработке — колется, пилится.
Толщина стен из артиксного туфа и ракушечника для центральных районов СССР — 38 см(при температуре —20°), для южных— 25 см.
В соответствии с этим обычно применяемые размеры камней —38X21,5; 38X44 и 25X21,5, 25X44 см, длина камня — по назначению. Максимальный вес камня, как правило, 45—50 кг.
Объемный вес туфового камня не более 1200 кг/м 3 . Коэффициент теплопроводности самого камня — X—0,3—0,4.
Коэффициенты теплопроводности кладки при холодной штукатурке на внутренней поверхности — а=0,4; на наружной — Х=0,5.
Предел прочности туфового камня: при изгибе — не менее 8 кг/см 2 , сжатии — не менее 60 и 80 кг/см 2 .
Недостатками стен из туфа, ракушечника и подобных пород являются большое водологлощение и продуваемость. Чтобы уменьшить продуваемость стены, кладку ее нужно вести таким образом, чтобы образующие камень слои располагались параллельно плоскости стены.
В центральных районах с этой же целью, а также с целью достижения меньшего увлажнения от атмосферных осадков кладку из туфа или ракушечника целесообразно штукатурить с наружной стороны.
Объемный вес камня-ракушечника средний— 1300 кг/м 3 , максимальный — 1-600 кг/м 3 .
Коэффициент теплопроводности ракушечника — =0,3, при штукатурке на внутренней поверхности —X =0,4, на наружной — Х=0,5.
Камни ракушечника с содержанием глинистых прослоек более 5% не подлежат применению.
Стены системы «Мидисовая»
Такая кладка выполняется из грубо обработанного естественного камня и дает возможность широко использовать каменный бой, а также не требует высококвалифицированной рабочей силы для забутки.
Производство работ по кладке просто: ведется кладка обеих ограждающих стенок сприколом камня на месте, затем пространство между стенками забучивается и заливается раствором.
Для повышения жесткости каждый третий рад укладывается тычками. В одноэтажных зданиях тычковых рядов можно не делать.
Простенки при большой высоте укрепляются скобами в швах. Заделка балок осуществляется при помощи анкеров и утепления концов.
Перемычки выполняются или„из металла, или из железобетона. Кладка ведется на цементных и известковых растворах. Последние берутся марки не ниже «15».
Стены этой конструкции широко применяются в Закавказье, Средней Азии и юго-восточных республиках России.
Толщину стен желательно применять не более 60—70 см.
Камень с объемным весом более 1800 кг/м 3 не рекомендуется применять.
Размер камня — плитняк со сторонами до 40 см, рваный камень со сторонами около 25—30 см, камень забутки размером 8—15 см.
Оштукатуривание внешней поверхности стен обычно не производится, делается только расшивка швов.
Штукатурятся только наружные откосы в оконных и дверных проемах.
Коэффициент теплопроводности камня при объемном весе до 2000 кг/м 3 — 1,10. Предел прочности бута — 150 кг/см 2 и выше.
5. Стены из камышита
Стены из камышита применяются в строительстве одноэтажных домов.
Стойки каркаса делаются из брусков или из обтесанных, с двух сторон пластин размером 12/2 — 14/2 см. Расстояние между стойками 75—100 см. Последние ставятся на, обвязку из брусков или бревен 16 см, установленную на фундаментные столбы. Поверх стоек укладывается верхняя обвязка из брусков или из бревен 14—16 см, служащая отарой для стропильных ног.
Каркас из брусков применяется при заводской заготовке деталей, а из круглого леса — при заготовке на месте.
Углы здания закрепляются диагональной обшивкой из досок 2,5 см. Балки чердачного перекрытия, как и стропила, опираются на верхнюю обвязку, а часто имеют своей опорой вторую обвязку, расположенную ниже верхней и скрепленную со стойками каркаса врубками и гвоздями.
Заполнение каркаса осуществляется камышитовыми магами длиной до 2,5 м, шириной 70—100 см и толщиной 10 см.
При необходимости по теплотехническим требованиям применяется второй дополнительный слой камышита толщиной 5 см.
Маты камышита целесообразно устанавливать в распор между стойками и перекрывать снаружи и изнутри досками или горбылями, прибиваемыми к стойкам.
Доски или горбыли перекрывают швы и защищают их от продувания.
Цоколь выполняется деревянным. Вынос карниза должен быть не менее 35 см.
Здание оштукатуривается с обеих сторон.
При применении этой конструкции стен на юге и юго-востоке России, в районах, богатых камышом, можно получить большую экономию леса.
При двух слоях камышита 10 и 5 смштукатурке с двух сторон общее термическое сопротивление стен Rобщ =2,40.
Для предохранения камыша от грызунов нижняя часть камышитовых матов обрабатывается на высоту
60 см пятипроцентным, раствором железного купороса.
