Фундамент, прежде всего, является не просто подземной частью и основанием дома, он выступает переходным элементом между неровной поверхностью земли и ровной плоскостью коробки дома. От качества этой конструкции зависит напрямую качество возведенного дома. Если фундамент плохо построен без соблюдения технологии, то дом может обрушиться в любой момент, так как передаются все нагрузки от всех остальных частей строения, как перекрытия и стены, именно через эту конструкцию. Поэтому так важно знать, как определить качество фундамента дома.

Содержание:

Особенности устройства качественного фундамента

Нагрузка на фундамент равна значению нагрузки на сам грунт. Хорошо, если у вас под домом большая гранитная плита, которая уже незыблема миллион лет. Но на практике это совершенно не так! Поэтому необходимо перед тем, как начать строительство загородного дома, подробней узнать, какой в данной местности тип грунта, а также, какими он характеризуется свойствами.

При закладке фундаментов вам не обойтись без предварительных инженерно-изыскательных работ (хотя бы в минимальных объемах). Такие изыскания помогут вам понять, устойчив ли будет грунт, не будет ли перекоса или оползня фундамента, не станет ли цокольный этаж затапливать в период весенних паводков. А вообще помните, что можно природу победить и дом поставить в полюбившемся вам месте, главное – знать, как поступить в том или ином случае.

Довольно неплохо, когда фундамент укладывают на насыпь камней природного происхождения: в таком случае надежность основания под домом не будет внушать беспокойства, а также не будут не подъемными затраты на фундамент. Самыми надежными являются песчаные однородные грунты, которые состоят из крупнозернистого песка. При правильно установленном фундаменте происходит равномерная осадка в грунте и, как правило, в дальнейшем основание не перекашивается и сильных нагрузок от грунта не испытывает.

Глинистые грунты, пылевидный и мелкозернистый песок только в сухую погоду демонстрируют примерное «поведение». При большом количестве влаги они становятся текучими, а в зимнее холодное время происходит пучение, и из-за этого они давят с огромной силой на конструкции фундамента. А это говорит о том, что может перекосить строение, а на стенах могут появиться трещины. Чтобы такого не произошло, нужно принять специальные меры, то есть заглубить подошву фундамента ниже промерзания грунта.

Наиболее неблагоприятным вариантом является торфяное основание, которое в нашей местности тоже встречается. Понятно, что капитальное строение ставить на торф может только сумасшедший, который не ценит жизнь близких людей и свою собственную. И все-таки если у вас попался такой неудачный участок, необходимо убрать весь торф и образовавшийся котлован засыпать песком, сделав этим самым песчаную подушку.

Ещё одним важным фактором, который влияет на качество и устройство фундамента, является конструкция самого дома. Не обязательно быть мастером в области домостроения для того, чтобы понять: относительно легкий каркасный дом или тяжелый кирпичный коттедж требуют, конечно, к закладке фундамента разного подхода. В случае больших финансовых ресурсов вы можете и под легкое строение соорудить огромную железобетонную плиту, однако не оставит никого равнодушным вопрос разумной экономии.

Технологии возведения фундаментов

Перед тем, как характеризовать технологии устройства фундаментов, необходимо откинуть такой вариант, как забивка мощных свай на большую глубину, потому что данный метод прекрасен только при строительстве небоскребов. До столь радикальных методов строения в частном домостроении дело не доходит. Наиболее распространенными конструкциями являются ленточные, столбчатые и плитные фундаменты.

Плитный фундамент

Сложный пучинистый и насыпной грунт зачастую требует, чтобы была подведена под строение монолитная железобетонная плита. Надежность фундамента с этой конструкцией будет повышаться, так как чтобы сдвинуть с места такой фундамент, необходимы невероятные усилия. Но, естественно, железобетонная плита нуждается в большом расходе материала.

Если плита имеет очень большую толщину, то плитный фундамент будет в некоторых случаях даже дешевле ленточного. А вот если ко всему прочему плитный фундамент будет еще и заглубленный, то придется, помимо большого количества бетона, завести также много щебня и песка для сооружения «подушки».

Ленточный фундамент

Наиболее распространенный вариант — это фундамент ленточного типа. Бетонный фундамент при этом делается под несущими конструкциями внутри и по периметру строения. Заливать бетон вовсе не обязательно, можно делать при необходимости такое основание из готовых блоков и из кирпича. При этом важно понимать, как проверить качество фундамента под дом.

Бывает, что ленточные фундаменты производят профильными, подошва фундамента при этом залегает ниже глубины промерзания примерно на двадцать сантиметров, а иногда и мелко-заглубленными — от поверхности земли на 50-70 сантиметров. Обычно верхняя часть ленточного фундамента является цоколем, который бывает западающим, выступающим или изготовленным заподлицо с наружной стеной жилого дома.

Как правило, довольно тяжелые дома устанавливают на ленточный фундамент с разной степенью заглубления. Если в доме имеется подвал, цокольный этаж или под домом расположен гараж, то нужно отдать предпочтение ленточному фундаменту. Поступите аналогичным образом и в случае, если цоколь для грунта служит в качестве подпорной стенки.

Столбчатый фундамент

Когда позволяют условия, то можно сделать столбчатый фундамент, при этом значительно сэкономив на материалах. Посмотрите сами: в таком случае делается фундамент не сплошной, а точечный — поддерживающий строение только в определенных опорных точках: в местах пересечения стен, под опорами очень нагруженных прогонов, в углах. При этом строительных материалов необходимо значительно меньше, чем при сооружении ленточного или плитного фундамента, отсюда и экономия.

В основном столбчатый фундамент используется для каркасных, рубленых или щитовых домов небольшого веса. Самыми дешевыми столбами выступают деревянные, которые до сих пор используются, когда необходимо возвести легкое временное строение. Если придется через пару лет сносить постройку, и на ее месте строить что-то новое, то нет смысла тратиться на дорогой железобетон, а затем фундамент демонтировать, это весьма трудоемко и затратно.

Столбчато-ленточный фундамент

Также используются кроме перечисленных разновидностей и совершенно другие типы фундаментов, причем с каждым годом в этой традиционной сфере строительства появляются различные новинки. К примеру, на глубокопромерзающих и трудных грунтах сооружают иногда столбчато-ленточный фундамент. При этом вначале бурят скважины на глубину, которая чуть ниже уровня промерзания почвы.

Нижнюю часть такой скважины расширяют с помощью специального плуга. Далее в скважины вставляют арматуру и производят их заливку бетоном. Таким столбом выдерживается нагрузка в 5 и даже в 10 тонн, а самое интересное, что даже арктическому морозу не под силу выдавить его из грунта. Далее между столбами в обычной опалубке отливают ленту-ростверк, которую армируют и потом размещают на небольшом расстоянии от земли с учетом того, что может случиться морозное пучение грунта.

Тонкости проверки качества фундамента

Если дом уже построен, и у вас закрались сомнения по поводу качества фундамента, или вы покупаете участок с фундаментом и хотите на этом основании построить свой дом, то вы должны выполнить техническое обследование основания, так как от качества фундамента зависит будущее вашего дома. Зачастую бывает и так, что хозяева занялись строительством дома, но они не уверены, насколько хорошо залит фундамент. В этом случае и возникает потребность контроля качества фундамента, потому что появляется вероятность образования в бетоне трещин при непосредственном забивании в землю свай.

Визуальный осмотр фундамента

Итак, первое, что делаем при проверке качества фундамента — это визуально осматриваем конструкцию. Вам предстоит убедиться, что для почвы, на которой вы займетесь строительством дома, был сделан правильный фундамент. Ведь все типы фундаментов специально разработаны под разные условия – и ленточные, и монолитные, и на сваях.

Фундамент проверять лучше всего, конечно, после зимнего времени из-за того, что пройдет грунт своеобразное испытание на «разморозку-заморозку». Так что идельным вариантом будет дать строению хотя бы один раз перезимовать, в таком случае и всплывут все недочеты.

Визуальный осмотр фундамента проводят в такой последовательности:

1. Для начала необходимо посмотреть на почву вокруг фундамента: если земля провалилось в каких-то местах, потрескалась или просела, то нужно задуматься, может быть, фундамент положили без предварительной проверки самой почвы.
2. Следующим действием будет проверка площади и ширины основания: чем больше она, тем, соответственно, давление меньше на грунт.
3. Наличие трещин в полу, стенах дома или другие какие-то отклонения позволяют говорить о том, что испорчено основание дома.
4. Солевые отложение на стенах фундамента или потеки на стенах подвала свидетельствуют о том, что гидроизоляция нарушена, или ее нет вообще. Поэтому необходимо также проверить гидроизоляцию, из-за ее отсутствия фундамент впитывать будет из почвы влагу, а это, естественно, чревато последствиями.
5. Буквально за пару минут можно проверить пористость фундамента: насколько «провибрирован» (уплотнен) бетон. Запомните, что чем меньше вы в нем видите пузырьков воздуха, тем он, соответственно, качественнее.
6. Необходимо, чтобы обязательно была сделана подложка под фундамент, например, под монолитную плиту следует выкладывать слой щебня и песка. Для того чтобы произвести проверку, есть он там, нужно с боку от фундамента на 30-40 сантиметров в глубину и во внутрь откопать почву. Также иногда укладывают пенопласт для того, чтобы был теплым фундамент, и чтобы сохранял ваш дом теплоту.
7. Следующим этапом является определение качества материала, применяемого для постройки фундамента. Для фундамента принято использовать бетон марки 200, а лучше 400. При покупке пенобетона марки 600 – толщина стен должна доходить до 45 сантиметров, при выборе марки пенобетона 800 – толщина стен должна составлять не менее 68 сантиметров, а при использовании марки 1000 должна быть не менее 94 сантиметров.
8. Если не привел ни к каким результатам поверхностный осмотр, если у вас закрались малейшие сомнения по поводу дефектности и целостности основания дома, стоит не поскупиться и вызвать для экспертизы специалиста. Он проверит на сжатие бетон. В таком случае вызывают мастера с молотом Шмидта. У него получится определить степень сжатия данного строительного материала.

Приборы для проверки фундамента

Для проверки качества фундамента можно воспользоваться специальным устройством, которое называется прибором для диагностики свай. Принцип действия такого аппарата достаточно прост, в его основу положен метод сейсмоспектральной дефектоскопии: по конструкции оператор наносит удар специальным молотком, который фиксирует силу воздействия, а специальный датчик вибраций отвечает за фиксацию колебаний, которые отражены от внутренних дефектов и краев конструкции в ней.

На подобное обследование времени уйдет намного меньше, а человеческий фактор будет сведен практически к минимуму: изъяны, что глаз может проглядеть, автоматика не пропустит. Такое оборудование не только предназначено для контроля качества свай. С помощью его можно обследовать также и другие опорные элементы, например, перекрытия и колонны. Подобные приборы, как правило, могут выполнять и функции сонара (звуковое обнаружение неисправностей).

Таким образом, вы знаете, насколько важен качественно выполненный фундамент. Запомните, что перед заливкой основания для дома вы обязательно должны: сделать инженерно-геологическое изыскание, разработать проект дома и фундамента, выполнить конструкторский расчет фундамента и основания на силовую нагрузку, применять только качественные строительные материалы и специализированное оборудование, а также соблюдать все технологии и нормативы.

Источник

Технические детали: как проконтролировать обустройство ленточного фундамента

Что делать, если контроль нужен, а опыта нет

Контроль за строительством дома — вещь обязательная. В идеале, этим должен заниматься профессионал, человек со строительным образованием. Но не всегда есть возможность нанять такого специалиста. В любом случае хозяину тоже есть смысл вооружиться некоторыми базовыми знаниями, чтобы быть увереннее на площадке и хотя бы примерно разбираться в том, что на ней происходит. Для начала предоставим чек-лист, как проверить обустройство ленточного малозаглубленного фундамента.

Малозаглубленные ленточные фундаменты — довольно популярный тип основания дома (или бани, или сарая, или любой другой надворной постройки). В одной из предыдущих статей мы уже писали о том, какие самые распространенные ошибки допускают при их обустройстве. Частично при осуществлении контроля можно ориентироваться на эту информацию. Предположим, что все подготовительные работы уже проведены: есть результаты геологических изысканий, проект фундамента рассчитан с учетом всех особенностей проекта и участка, все идет по науке. Вот несколько практических советов, вещей, на которые стоит обратить внимание, если вы хотите проконтролировать качество заливки монолитного ленточного фундамента.

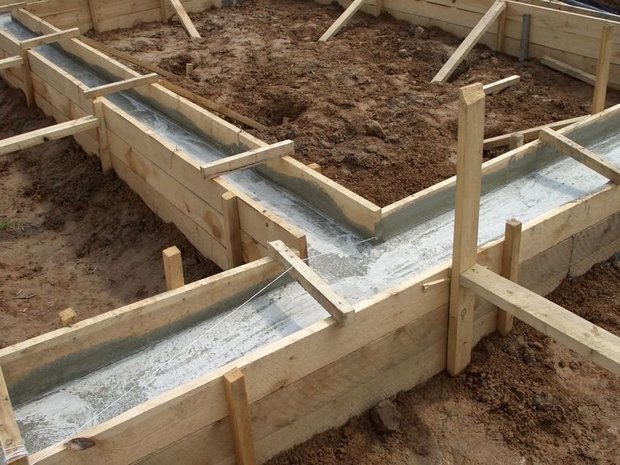

1. Опалубка для заливки бетона должна быть сделана из нормальной товарной доски. Эксперты советуют использовать доску второго сорта из хвойных пород дерева. Если строители будут использовать обрезки пиломатериалов, может нарушиться геометрия фундамента. Так что не стоит слушать, если они будут успокаивать вас и рассказывать про экономию на досках.

2. Следите, чтобы свариваемый арматурный каркас при заливке бетона не касался опалубки. Зазоры между каркасом и стенками опалубки должны быть порядка 5—7 см. Это обеспечит защиту арматурных прутьев от ржавчины.
3. Углы арматурного каркаса и Т-образные соединения нужно монтировать в точном соответствии с проектом. Обязательно нужно делать продольный усиливающий ряд. И главное — следите за тем, чтобы строители при сваривании каркаса четко соблюдали шаг, а не увеличивали его. Поэтому на площадку есть смысл приехать в тот момент, когда уже собрана опалубка и сварен каркас — перед заливкой.
4. Отдельно следите за тем, чтобы качество арматуры соответствовало тому, что указано в проекте. Спецификация на арматуру в нем прописана. Можно сделать следующее: в соответствии с этой спецификацией купить образец прута, приехать с ним на стройплощадку и сравнить с теми, что использует ваша бригада. В случае, если строители у вас не самые добросовестные — арматура может быть, например, меньшего диаметра, чем нужно, или сделанной из металлического лома. Все это удешевляет каркас и изрядно ухудшает качество фундамента.

5. Весь бетон в опалубку должен быть залит как можно быстрее — желательно за один день. Это позволит сделать максимально монолитный фундамент. Но если вдруг приходится останавливаться меньше, чем на 12 часов, то готовую поверхность нужно накрывать пленкой или рубероидом (чтобы раствор не засох). А прежде чем продолжить укладку бетона на залитую поверхность, с нее снимают «бетонное молочко». Такая укладка (на не застывшую часть смеси) называется «горячим швом». Но если уже прошло больше 12 часов — надо ждать, пока затвердеет окончательно предыдущая залитая поверхность. Иначе на уложенном бетоне образуется корка, а под ней бетон застыть не успеет. Потом, под силой давления, нижний слой начнет трескаться. Еще один вариант развития событий при обустройстве «холодного шва» — сбить образовавшуюся корку, прежде чем заливать следующий слой бетона.
6. Чтобы внутри бетонного монолита не оставались пустоты, его надо «провибрировать». Проконтролируйте этот момент отдельно. Суть этого действия заключается в следующем: представьте себе трехлитровую банку, в которую насыпается сахарный песок. Чтобы сахар равномерно распределился в объеме банки, ее нужно встряхнуть несколько раз. Так же поступают и со свежезалитым бетоном: но поскольку встряхнуть ленточный фундамент не представляется возможным, то на него воздействуют специальными строительными вибраторами. Если у нас мелкозаглубленный фундамент, то достаточно бывает поверхностной вибрации (которая действует на глубину 30—40 см). Для более глубоких фундаментов используют наружное вибрирование (когда вибратор воздействует на опалубку, это ближе всего к нашей «баночной» аналогии) или глубинное вибрирование (когда вибратор погружается в бетон и действует там).

7. Обязательно нужно следить за температурным и влажностным режимом заливаемого бетона. Вернее, ваша задача как хозяина будущего дома — следить, чтоб за этим следили строители. Идеальная температура для заливки бетона — от +15 до +25 градусов. Но в ряде случаев строительство приходится вести зимой — тогда действуют по определенным правилам. При зимнем строительстве следите, чтобы при заливке использовали подогрев бетонной смеси, делали тепляки для бетона. Но зимняя заливка фундамента — тема для отдельной статьи. Если же на улице стоит жара, то бетон требуется «проливать» водой — дело в том, что для его окончательного отвердения нужна влага, и если ее недостаточно, поверхность неминуемо растрескается.

Совет: есть любопытный документ, разработанный Национальным объединением строителей: в нем подробно описываются правила обустройства железобетонных фундаментов и контроля их возведения. Этими правилами руководствуются технические специалисты, но ознакомиться с этим документом будет полезно любому будущему домохозяину.
