Вопрос №11. Понятия об основаниях. Естественные и искусственные основания. Классификация грунтов. Садка просадка фундамента

Основанием называется массив грунта, расположенный под фундаментом и воспринимающий нагрузку от здания. Основания бывают двух видов: естественные и искусственные.

Естественным основанием называют грунт, залегающий под фундаментом и способный в своем природном состоянии выдержать нагрузку от возведенного здания.

Искусственным основанием называют искусственно уплотненный или упрочненный грунт, который в природном состоянии не обладает достаточной несущей способностью по глубине заложения фундамента

Грунты оснований зданий и сооружений подразделяются на два класса : скальные (грунты с жесткими связями) и нескальные (грунты без жестких связей).

В классе скальных грунтов выделяют магматические, метаморфические и осадочные породы, которые подразделяются по прочности, размягчаемости и растворимости. К скальным грунтам, прочность которых в водонасыщенном состоянии менее 5 МПа (полускальные), относятся глинистые сланцы, песчаники с глинистым цементом, алевролиты, аргиллиты, мергели, мелы. При водонасыщении прочность этих грунтов может снижаться в 2—3 раза. Кроме того, в классе скальных грунтов выделяются также искусственные — закрепленные в естественном залегании трещиноватые скальные и нескальные грунты. Эти грунты подразделяются по способу закрепления (цементация, силикатизация, битумизация, смолизация, обжиг и др.) и по пределу прочности на одноосное сжатие после закрепления так же, как и скальные грунты (см. табл. 1.4).

Нескальные грунты подразделяют на крупнообломочные, песчаные, пылевато-глинистые, биогенные и почвы.

К крупнообломочным относятся несцементированные грунты, в которых масса обломков крупнее 2 мм составляет 50 % и более. Песчаные — это грунты, содержащие менее 50 % частиц крупнее 2 мм и не обладающие свойством пластичности (число пластичности I_р

Среди пылевато-глинистых грунтов необходимо выделять грунты, проявляющие специфические неблагоприятные свойства при замачивании: просадочные и набухающие.

В особую группу в нескальных грунтах выделяют грунты, характеризуемые значительным содержанием органического вещества: биогенные (озерные, болотные, аллювиально-болотные). В состав этих грунтов входят заторфованные грунты, торфы и сапропели. К заторфованным относятся песчаные и пылевато-глинистые грунты, содержащие в своем составе 10—50 % (по массе) органических веществ. При содержании органических веществ 50 % и более грунт называется торфом.

Почвы — это природные образования, слагающие поверхностный слой земной коры и обладающие плодородием. Подразделяют почвы по гранулометрическому составу так же, как крупнообломочные и песчаные грунты, а по числу пластичности, как пылевато-глинистые грунты.

К нескальным искусственным грунтам относятся грунты, уплотненные в природном залегании различными методами (трамбованием, укаткой, виброуплотнением, взрывами, осушением и др.), насыпные и намывные. Эти грунты подразделяются в зависимости от состава и характеристик состояния так же, как и природные нескальные грунты.

Скальные и нескальные грунты, имеющие отрицательную температуру и содержащие в своем составе лед, относятся к мерзлым грунтам, а если они находятся в мерзлом состоянии от 3 лет и более, то к вечномерзлым.

Действующие нагрузки деформируют основания, вызывая осадку здания. Просадка грунта — это движение земли вокруг здания или под ним, а осадка здания — это деформация самого здания. Последнее происходит в период «приспособления» строительной конструкции к фундаменту и с этой точки зрения является нормальным этапом первого времени жизни здания. Однако то, что поначалу кажется осадочными трещинами, может оказаться результатом неправильного строительства, поэтому всегда надо провести тщательное изучение ситуации. Просадка грунта — более серьёзное явление, так как подвижки в грунте могут повредить фундамент. Причины просадки грунта могут быть разными. Глина расширяется и сжимается в зависимости от содержания в ней влаги, и это может вести к достаточно большим перемещениям грунта, чтобы воздействовать на фундамент. Крупные деревья также представляют проблему, поскольку их корневая система высасывает из земли огромное количество воды. Их корни могут врастать в фундамент и дестабилизировать его.

Источник

Основанием называется массив грунта, расположенный под фундаментом и воспринимающий через них нагрузку от здания или сооружения

ОСНОВАНИЯ и ФУНДАМЕНТЫ

Лекция №6

1.1 Естественные основания.

1.2 Искусственные основания.

2.1 Общие понятия.

2.3 Конструктивные решения.

3. Технико-экономические анализ фундаментов.

1.1. Естественные основания

В природном состоянии имеющие достаточную несущую способность для восприятия нагрузки от здания. Качество естественных оснований зависит от влажности грунта, уровня грунтовых вод и условий промерзания.

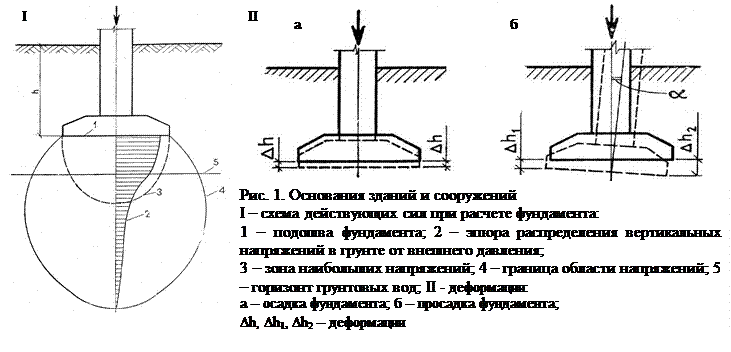

Действующие силы при расчете фундамента на основания зданий и сооружений представлена на рис. 1.

Грунты подразделяются на:

Скальные –залегают в виде сильного массива (граниты, кварциты, песчаники и др.), водоустойчивы, несжимаемы. При отсутствии трещин и пустот являются наиболее прочными и надежными основаниями.

Крупнообломочные – несвязанные обломки пород размером > 2 мм (щебень, галька, гравий и др.). Хорошие основания, если подстилаются плотными грунтами и не подвержены размыванию.

Песчаные –из округленных частиц диаметром 0.1 – 2мм. Бывают крупные, средней крупности, мелкие и пылеватые. Чем крупнее зерна и плотнее песчаный грунт, тем выше несущая способность и меньше осадка.

Глинистые – связанные породы с очень маленькими частицами (

2.1. Общие понятия.

Фундамент – это часть здания, расположенная ниже отметки поверхности грунта.

Назначение – передать все нагрузки от здания на грунт основания.

В общих затратах на возведение здания доля фундаментов составляет по стоимости 8-10% и по трудоемкости 10-15%

Воздействия:

ž Боковое давление грунта (2);

ž Сейсмические нагрузки (3).

ž Температура грунта (7);

ž Температура подвала (8);

ž Влага воздуха подвала (10);

ž Агрессивные примеси в грунте и воздухе (11);

ž Биологические факторы (12).

Рис. 2. Воздействие на фундамент.

Прочность, устойчивость на опрокидывание и скольжение в плоскости подошвы фундамента, долговечность, экономичность и индустриальность.

ž Дерево – для деревянных зданий, необходимо антисептировать, лучше полностью в грунтовой воде;

ž Бут – рваный камень (кладка прочностью 18-24 кгс/см 2 );

ž Бутобетон, возводят в опалубке, добавляя в бетон 25-35% бута (50-90 кгс/см 2 );

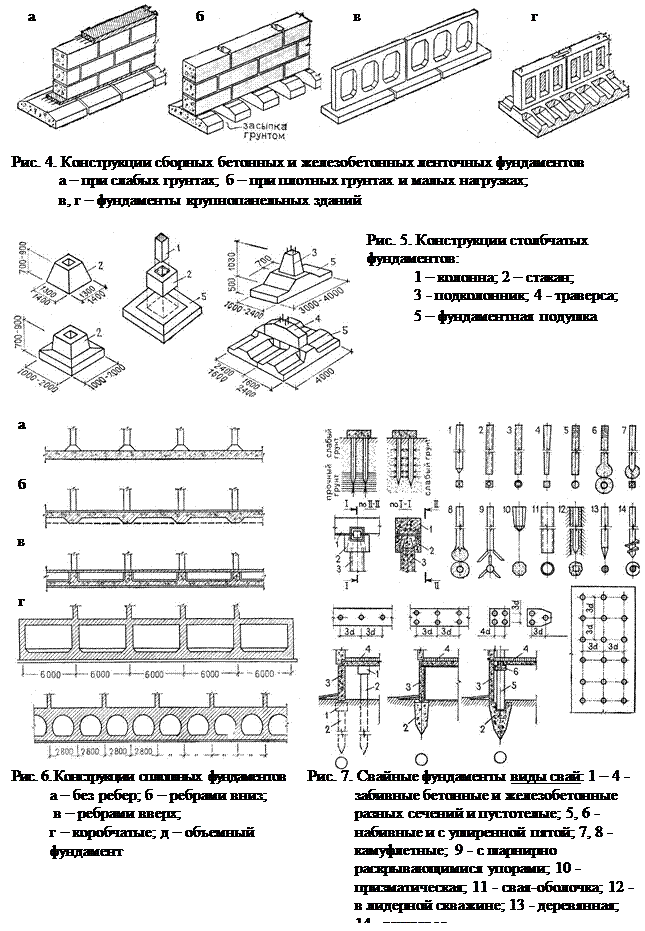

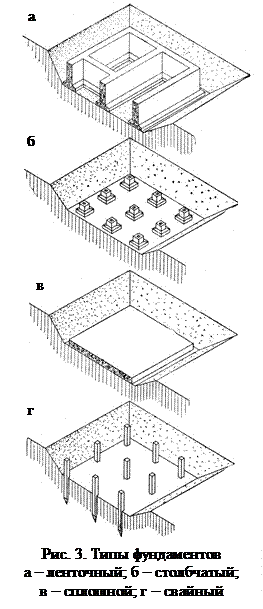

По конструктивной схеме:

ž Ленточные – устраивают под стены здания или под отдельные опоры. Имеет вид сплошных стен или перекрестных балок, рис. 2а, 4;

ž Столбчатые (отдельно стоящие) – имеет вид отдельных опор, предусматриваемые под стены или колонны, рис. 2б, 5;

ž Сплошные – применяются на слабых грунтах при глубоком залегании

материковых пород и больших нагрузках, рис. 2в, 6.

По методу возведения:

ž Индустриальные (бетонные, ж/б, сборные) – без ограничения сезона и трудозатраты на строительной площадке;

По величине заглубления:

ž Мелкого заложения ( 5м).

По характеру работы:

ž Жесткие – работающие только на сжатие (все фундаменты, кроме ж/б);

ž Гибкие – воспринимают растягивающие усилия.

Минимальная глубина заложения подошвы фундамента для наружных стен 0,7м, а для внутренних 0,5м в отапливаемых зданиях.

Глубина заложения должна быть не менее расчетной глубины промерзания грунта.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Массив грунта расположенный под фундаментом и воспринимающий нагрузку от здания

1. Основания фундаментов и их характеристика.

1.1. Работа грунта под нагрузкой.

1.2. Естественные основания. Виды грунтов и их важнейшие характеристики.

1.3. Искусственные основания.

2. Фундаменты малоэтажных жилых зданий.

2.1. Классификация фундаментов

2.2. Конструктивные решения фундаментов.

1. Основания фундаментов и их характеристика.1.1. Работа грунта под нагрузкой

Грунты – это геологические породы, залегающие в верхних слоях земной коры, состоящие из твердых частиц (зерен) разной крупности (скелета грунта) и пор, заполненных или воздухом полностью, либо частично водой. А грунт, который находится под фундаментом в напряженном состоянии от действия нагрузки от здания, называется основанием фундамента.

Основание фундамента представляет собой массив грунта, расположенный под фундаментом и непосредственно воспринимающий через него нагрузки от здания или сооружения.

Эти нагрузки вызывают в основании напряженное состояние (рис.7.1), которое при достижении определенного уровня может привести к деформациям, как самого основания, так и фундамента.

Вследствие давления, предаваемого зданием на основание, грунты под фундаментом испытывают значительные сжимающие усилия. Под действием этих усилий грунты равномерно уплотняются. Такие равномерные деформации называют осадкой грунта, которая вызывает осадку фундаментов.

Неравномерные деформации грунта, происходящие в результате уплотнения и, как правило, коренного изменения структуры грунта под воздействием внешних нагрузок, собственной массы грунта и других факторов (замачивания просадочного грунта, подтаивание линз льда в грунте и т.д.), называют просадками. Они могут вызвать повороты фундаментов и т.п. вплоть до разрушения. Просадки оснований недопустимы.

Для того чтобы осадки не оказали опасных воздействий на работающие под нагрузкой конструкции, а также не повлияли на условия эксплуатации зданий, установлены предельные величины деформаций основания и напряжений в грунте, возникающих под подошвой фундаментов.

1.2. Естественные основания. Виды грунтов и их важнейшие характеристики.

Если грунты неподвижны и способны воспринимать нагрузку без предварительного усиления, то они могут быть использованы в качестве естественных оснований.

Качество естественного основания зависит от многих факторов, однако в первую очередь, его определяет вид грунта, его влажность, уровень грунтовых вод и условия промерзания.

Естественные основания – это грунты, которые в природном состоянии имеют достаточную несущую способность, небольшую и равномерную сжимаемость, не превышающую допустимые значения.

По своему строению грунты состоят из частиц, удерживаемых от взаимного смещения различным образом: жесткой связью между зернами (спаянностью) – в сцементированных грунтах, постоянно сохраняющих свою структуру; силой трения – в сыпучих грунтах; силой сцепления – в связных грунтах.

Грунты, используемые в качестве оснований зданий и сооружений, подразделяют в зависимости от геологических характеристик на скальные и нескальные.

К скальным грунтам относятся: изверженные, метаморфические и осадочные породы с жесткими связями между зернами (спаянные и сцементированные), залегающие в виде сплошного или трещиноватого массива. К таким породам относят, например, граниты, базальты, песчаники, известняки. Под нагрузкой от зданий и сооружений указанные породы не сжимаются и являются наиболее прочным естественным основанием.

К нескальным грунтам относятся крупнообломочные, песчаные и глинистые.

Крупнообломочные грунты по своей структуре (зерновому составу) подразделяются на щебенистые (вес частиц крупнее 10 мм составляет более половины) и дресвяные (вес частиц размером 2 – 10 мм составляет более 50 %). Если в этих грунтах преобладают окатанные частицы, они соответственно получают названия галечникового или гравийного.

Пески в сухом состоянии представляют в своей массе сыпучий грунт. По крупности частиц различают пески: гравелистые, крупные, средней крупности, мелкие и пылеватые с соответствующим соотношением частиц от 2 мм до 0,05 мм в % от веса воздушно-сухого грунта. Песчаные грунты из гравелистых, крупных и средней крупности песков мало сжимаемы и при достаточной мощности слоя служат прочным и устойчивым основанием зданий и сооружений.

Глинистые грунты относятся к категории связных грунтов с размерами плоских частиц, не превышающими 0,005 мм, и толщиной менее 0,001 мм. Глинистые частицы скреплены силами внутреннего сцепления, величина которого зависит от влажности грунта. Глинистые грунты пластичны, т.е. способны при увлажнении переходить из твердого состояния в пластическое и даже в текучее. Глинистые грунты, находящиеся в твердом сухом состоянии, служат прочным основанием.

К глинистым грунтам относятся также суглинки и супеси, содержащие наряду с глинистыми частицами примеси песка. Содержание этих примесей характеризуется так называемым «числом пластичности». Для супесей это значение составляет от 0,01 до 0,07, для суглинков – от 0,07 до 0,17.

При наличии в глинистых грунтах до 15 – 25 % (по весу частиц крупнее 2 мм к указанным наименованиям должны прибавляться термины «с галькой» («со щебнем») или «с гравием» («с дресвой»); если же содержание частиц составляет 25 – 50 % (по весу) прибавляются термины «галечниковый» («щебенистый»), «гравелистый» («дресвянистый»). При наличии частиц крупнее 2 мм более 50 % (по весу) грунты относятся к крупнообломочным.

В зависимости от степени влажности или степени заполнения пор водой различают грунты маловлажные, влажные и насыщенные водой. Крупнообломочные и песчаные грунты с крупностью частиц выше средней при увлажнении мало сжимаемы и могут служить устойчивым основанием. Увлажнение мелкозернистых песчаных грунтов снижает их несущую способность тем больше, чем меньше размеры частиц грунта. Особенно сильно влияет на снижение несущей способности грунта увлажнение пылеватых песков с глинистыми и илистыми примесями. Такие грунты в водонасыщенном состоянии становятся текучими и называются плывунами. Возведение зданий на таких грунтах требует дополнительных мер по усилению основания.

В строительной практике встречаются насыпные грунты – искусственные насыпи, образованные в результате культурной и производственной деятельности человека. Такие грунты формируются при засыпке оврагов, высохших водоемов, на месте свалок и отходов производства и т.п.

Плотность насыпных грунтов часто зависит от характера подстилающего слоя и состава насыпи (наличие мусора, шлаков и др.). Вопрос об использовании насыпных грунтов в качестве основания для зданий и сооружений рассматривается в каждом отдельном случае в зависимости от характера грунта и возраста насыпи. Так, например, песчаные насыпи, в своей основе содержащие песок, самоуплотняются через 2-3 года, а глинистые – через 5 – 7 лет, после чего они могут быть использованы в качестве естественного основания. Несущая способность глинистых грунтов при их увлажнении значительно снижается. При замерзании влажных глинистых грунтов основания происходит замерзание воды в порах: происходит так называемое «пучение», которое часто является причиной деформаций фундаментов и зданий. Поэтому глубина заложения фундаментов от уровня земли на глинистых грунтах должна быть, как правило, ниже глубины зимнего промерзания на 15 – 20 см.

Глинистые грунты (например, лессы и лессовидные), обладающие в природном состоянии видными невооруженным глазом крупными порами (макропорами), называют макропористыми грунтами. При увлажнении такие грунты из-за содержания в них растворимых в воде извести, гипса и других солей теряют связность, быстро намокают и при этом уплотняются, образуя просадки. Указанные грунты называют просадочными и для обеспечения необходимой прочности и устойчивости возводимых на таких грунтах зданий и сооружений должны выполняться специальные мероприятия по укреплению грунтов основания и по защите их от увлажнения.

Грунтовые воды образуются в результате проникновения в грунт атмосферных осадков. Дойдя до водонепроницаемого слоя («водоупора»), например слоя глины, вода стекает по его склону, просачиваясь через водопроницаемые слои (крупнозернистые и т.п.). Уровень дренируемой воды зависит от близости водоупора к поверхности, от сезонных колебаний уровней воды в водоемах местности и т.п. Этот уровень, называемый уровнем грунтовых вод, может изменяться еще и от проникновения воды сверху – так называемой верховодки при таянии снегов, дождях и при наличии прослоек глинистых грунтов, задерживающих движение воды.

В зависимости от гидрогеологических условий, слои грунта могут быть в различной степени насыщены грунтовой водой. Крупнозернистые грунты содержат ее в том случае, если ниже них залегают водоупорные слои. Мелкозернистые грунты могут содержать грунтовую воду частично или полностью, а глинистые грунты в силу своей большой влагоемкости чаще всего имеют только капиллярную (связную) воду.

Грунтовые воды, содержащие растворенные примеси солей и других веществ, разрушающих материал фундаментов, называют агрессивными.

Для защиты от агрессивных грунтовых вод создаются специальные конструкции, способные работать в агрессивной среде и защищающие фундаменты от разрушения (СНиП 3.02.01-83).

Грунты, имеющие в своем составе лед, называют мерзлыми. Грунты, промерзающие только в течение одного зимнего времени, называются сезонно-мерзлыми; сохраняющие мерзлое состояние непрерывно в продолжении долгих лет – вечномерзлыми. Сезонно-мерзлые грунты в зимнее время под воздействием нулевой или отрицательной температуры района строительства промерзают на некоторую глубину.

Промерзание некоторых из этих грунтов может вызвать их пучение. Грунты, в которых присутствует значительное количество глины (супеси, суглинки и глины), называют вспучивающимися при замерзании. Остальные грунты (пески, гравелистые и др.) составляют группу невспучивающихся при замерзании. Силы пучения всегда направлены снизу вверх, в процессе замерзания или оттаивания происходит смещение отдельных участков поверхности относительно друг друга. По степени пучения грунты разделяются на сильно пучинистые, пучинистые и непучинистые. Более всего пучинят глинистые грунты. При насыщении водой в небольшой степени пучинят мелкие пески. Крупнообломочные и песчаные грунты крупных фракций не пучинят даже в насыщенном водой состоянии. В скальных породах и крупнообломочных грунтах деформации грунта, развивающиеся при замерзании, незначительны либо вовсе отсутствуют.

1. Понятие об основаниях и требования к ним.

2. Фундаменты и их конструктивные решения.

1. Понятие об основаниях и требования к ним.

Геологические породы, залегающие в верхних слоях земной коры и исполь­зуемые в строительных целях, называют грунтами. Грунты представляют собой скопление частиц различной величины, между которыми находятся поры (пу­стоты). Прочность сцепления между ча­стицами грунта во много раз меньше прочности самих частиц. Эти частицы образуют скелет грунта.

Основанием называют массив грунта, расположенный под фундаментом и воспринимающий нагрузку от здания. Основания бывают двух видов: есте­ственные и искусственные.

Естественным основанием назы­вают грунт, залегающий под фундамен­том и способный в своем природном состоянии выдержать нагрузку от возведен­ного здания.

Искусственным основанием на­зывают искусственно уплотненный или упрочненный грунт, который в природ­ном состоянии не обладает достаточной несущей способностью по глубине зало­жения фундамента.

Нагрузка, передаваемая фундаментом, вызывает в грунте основания напряжен­ное состояние и деформирует его. На рис. 4.1 показана примерная форма на­пряженного объема грунта. Как видно из рисунка, глубина и ширина напряженной зоны значительно превышают ширину фундамента.

По мере углубления ниже фундамента область распространения напряжений увеличивается до определенного значе­ния, а их абсолютная величина снижает­ся, и постепенно область распростране­ния напряжений уменьшается.

Рис. 6.1. Напряженная зона грунта основания под

Ь — ширина фундамента, Р — нагрузка от здания,

передаваемая фундаментом на основание

Действующие нагрузки деформируют основания, вызывая осадку здания. В со­ответствии с изложенным грунты, соста­вляющие основание, должны отвечать следующим требованиям: обладать до­статочной несущей способностью, а так­же малой и равномерной сжимаемостью (большие и неравномерные осадки здания могут привести к его повреждению и да­же разрушению); не быть пучинистыми, т. е. иметь свойство увеличения объема при замерзании влаги в порах грунта (в соответствии с этим требованием выби­рают глубину заложения фундамента, ко­торая должна быть согласована с глуби­ной промерзания грунта в районе строи­тельства); не размываться и не раство­ряться грунтовыми водами, что также приводит к снижению прочности основа­ния и появлению непредусмотренных оса­док здания; не допускать просадок и оползней.

Просадки могут произойти при недо­статочной мощности слоя грунта, приня­того за основание, если под ним распола­гается грунт, имеющий меньшую прочность (более слабый грунт). Оползни грунта могут возникнуть при наклонном расположении пластов грунта, ограни­ченных крутым рельефом местности.

Главное же внимание при проектирова­нии уделяется вопросу обеспечения рав­номерности осадок. При этом необходимо, прежде всего, учитывать, что нагрузка от здания может вызвать разрушение ос­нования при его недостаточной несущей способности. С другой стороны, основа­ние может и не разрушиться, но осадка здания окажется столь неравномерной, что в стенах здания появятся трещины, а в конструкциях возникнут усилия, могу­щие привести к аварийному состоянию всего здания или его части.

Грунты оснований зданий и сооруже­ний не должны обладать свойством пол­зучести, т. е. способностью к длительной незатухающей деформации под нагруз­кой. Классическим примером этого является почти 800-летняя осадка Пизанской башни, строившейся более 200 лет (рис. 4.2).

Грунтовые воды оказывают значитель­ное влияние на структуру, физическое со­стояние и механические свойства грунтов, понижая несущую способность основа­ния.

Если же в грунте содержатся легко рас­творимые в воде вещества (например, гипс), возможно выщелачивание его, что влечет за собой увеличение пористости основания и снижение его несущей спо­собности. Для этого в необходимых слу­чаях понижают уровень грунтовых вод. Когда скорость движения грунтовых вод такова, что возможно вымывание частиц мелкозернистых грунтов, необходимо применять меры по защите основания. Для этого устраивают вокруг здания спе­циальное шпунтовое ограждение или дре­наж.

Каковы же основные виды грунтов и их свойства? Грунты разнообразны по своему составу, структуре и характеру за­легания. Принята следующая строитель­ная классификация грунтов:

Скальные — залегают в виде сплошного массива (граниты, кварциты, песчаники и т. д.) или в виде трещиноватого слоя. Они водоустойчивы, несжимаемы и при отсутствии трещин и пустот являются наиболее прочными и надежными основа­ниями. Трещиноватые слои скальных грунтов менее прочны.

Крупнообломочные — несвязные облом­ки скальных пород с преобладанием обломков размером более 2 мм (свыше 50 %). К ним можно отнести гравий, ще­бень, гальку, дресву. Эти грунты являют­ся хорошим основанием, если под ними расположен плотный слой.

Песчаные — состоят из частиц круп­ностью от 0,1 до 2 мм. В зависимости от крупности частиц пески разделяют на гравелистые, крупные, средней крупности, мелкие и пылеватые. Чем крупнее и чище пески, тем большую нагрузку может вы­держать слой основания из него. Сжимае­мость плотного песка невелика, но ско­рость уплотнения под нагрузкой значи­тельна, поэтому осадка сооружений на таких основаниях быстро прекращается. Пески не обладают свойством пластично­сти.

Частицы грунта крупностью от 0,05 до 0,005 мм называют пылеватыми. Если в песке таких частиц от 15 до 50 %, то их относят к категории пылеватых. Когда в грунте пылеватых частиц больше, чем песчаных, грунт называют пылеватым.

Глинистые — связные грунты, состоя­щие из частиц крупностью менее 0,005 мм, имеющих в основном чешуйча­тую форму. В отличие от песков глины имеют тонкие капилляры и большую удельную поверхность соприкосновения между частицами. Так как поры гли­нистых грунтов в большинстве случаев заполнены водой, то при промерзании глины происходит ее пучение. Несущая способность глинистых оснований зави­сит от влажности. Сухая глина может вы­держивать довольно большую нагрузку. Глинистые грунты делятся на глины (с содержанием глинистых частиц более 30%), суглинки (10…30%) и супеси (З…10%).

Лёссовые (макропористые) — глинистые грунты с содержанием большого количе­ства пылеватых частиц и наличием крупных пор (макропор) в виде верти­кальных трубочек, видимых невоору­женным глазом. Эти грунты в сухом со­стоянии обладают достаточной проч­ностью, но при увлажнении способны давать под нагрузкой большие осадки. Они относятся к просадочным грунтам и при возведении на них зданий требуют надлежащей защиты оснований от увлаж­нения. С органическими примесями (рас­тительный грунт, ил, торф, болотный торф) неоднородны по своему составу, рыхлы, обладают значительной сжимае­мостью. В качестве естественных основа­ний под здания непригодны.

Насыпные — образовавшиеся искусст­венно при засыпке оврагов, прудов, мест свалки и т. п. Обладают свойством не­равномерной сжимаемости, и в большин­стве случаев их нельзя использовать в ка­честве естественных оснований под зда­ния. В практике встречаются также намы­вные грунты, образовавшиеся в результа­те очистки рек и озер. Эти грунты называют рефулированными насыпными грунтами. Они являются хорошим осно­ванием для зданий.

Плывуны — образуются мелкими песка­ми с илистыми и глинистыми примесями, насыщенными водой. Они непригодны как естественные основания. Основания должны обеспечивать пространственную жесткость и устойчивость здания, поэто­му нормами предусмотрены допустимые величины осадок здания (80… 150 мм в за­висимости от вида здания).

2. Фундаменты и их конструктивные решения

Фундаменты являются важным конструк­тивным элементом здания, воспринимаю­щим нагрузку от надземных его частей и передающим ее на основание. Фунда­менты должны удовлетворять требова­ниям прочности, устойчивости, долговеч­ности, технологичности устройства и эко­номичности.

Верхняя плоскость фундамента, на ко­торой располагаются надземные части здания, называют поверхностью фунда­мента или обрезом, а нижнюю его пло­скость, непосредственно соприкасающую­ся с основанием, — подошвойфундамен­та.

Расстояние от спланированной поверх­ности грунта до уровня подошвы назы­вают глубиной заложения фундамента, которая должна соответствовать глубине залегания слоя основания. При этом не­обходимо учитывать глубину промерза­ния грунта (рис. 4.4). Если основание со­стоит из влажного мелкозернистого грун­та (песка мелкого или пылеватого, супе­си, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерзания грунта. На рисунке приведены изолинии нормативных глу­бин промерзания суглинистых грунтов.

Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грун­та; ее назначают не менее 0,5 м от уров­ня земли или пола подвала.

В непучинистых грунтах (крупнообло­мочных, а также песках гравелистых, крупных и средней крупности) глубина заложения фундаментов также не зависит от глубины промерзания, однако она должна быть не менее 0,5 м, считая от природного уровня грунта при планиров­ке подсыпкой, и от планировочной от­метки при планировке участка срезкой. По конструктивной схеме фундаменты могут быть: ленточные, располагаемые по всей длине стен или в виде сплошной ленты под рядами колонн (рис. 4.5, а, б); столбчатые, устраиваемые под отдельно стоящие опоры (колонны или столбы), а в ряде случаев и под стены (рис. 4.5, в, г); сплошные, представляющие собой монолитную плиту под всей площадью здания или его частью и применяемые при особо больших нагрузках на стены или отдельные опоры, а также

недоста­точно прочных грунтах в основании (рис. 4.5,д, г); свайные в виде отдельных по­

груженных в грунт стержней для переда­чи через них на основание нагрузок от здания (рис. 4.5, ж).

По характеру работы под действием нагрузки фундаменты различают жест­кие, материал которых работает преиму­щественно на сжатие и в которых не воз­никают деформации изгиба, и гибкие, работающие преимущественно на изгиб.

Для устройства жестких фундаментов применяют кладку из природного камня неправильной формы (бутового камня или бутовой плиты), бутобетона и бето­на. Для гибких фундаментов используют в основном железобетон.

Ленточные фундаменты. По очертанию в профиле ленточный фунда­мент под стену в простейшем случае представляет собой прямоугольник (рис. 4.6, а). Его ширину устанавливают немно­го больше толщины стены, предусматри­вая с каждой стороны небольшие уступы по 50… 150 мм. Однако прямоугольное се­чение .фундамента на высоте допустимо лишь при небольших нагрузках на фунда­мент и достаточно высокой несущей спо­собности грунта.

Теоретической формой сечения фунда­мента в этом случае является трапеция (рис. 4.6,6), где угол а определяет рас­пространение давления и принимается для бутовой кладки и бутобетона от 27 до 33°, для бетона — 45°. Устройство та­ких трапецеидальных фундаментов связа­но с определенными трудозатратами, по­этому практически такие фундаменты в зависимости от расчетной ширины по­дошвы выполняют прямоугольными или ступенчатой формы (рис. 4.6, в, г) с со­блюдением правила, чтобы габариты фундамента не выходили за пределы его теоретической формы. Размеры ступеней по ширине (а) принимают 20…25 см, а по высоте (с) — соответственно 40…50 см По способу устройства ленточные фун­даменты бывают монолитные и сборные. Монолитные фундаменты устраивают бутовые, бутобетонные, бетонные и железобетонные. На рис. 4.7 показан ленточный фундамент из бутового камня и бутобе­тона. Ширина бутовых фундаментов дол­жна быть не менее 0,6 м для кладки из рваного бута и 0,5 м — из бутовой плиты. Высота ступеней в бутовых фундаментах составляет обычно около 0,5 м, ши­рина — от 0,15 до 0,25 м. Устройство мо­нолитных бутобетонных, бетонных и же­лезобетонных фундаментов требует про­ведения опалубочных работ. Кладку бу­товых фундаментов производят на слож­ном или цементном растворе с обяза­тельной перевязкой (несовпадением) вер­тикальных швов (промежутков между камнями, заполняемых раствором).

Бутобетонные фундаменты состоят из бетона класса В5 с включением в его тол­щу (в целях экономии бетона) отдельных кусков бутового камня. Размеры камней должны быть не более 1/3 ширины фунда­мента.

Монолитные бутовые фундаменты не отвечают требованиям современного ин­дустриального строительства, а для их устройства трудно механизировать работы Бутовые и бутобетонные фунда­менты весьма трудоемкие при возведе­нии, поэтому их применяют в основном в районах, где бутовый камень является местным материалом.

Более эффективными являются бе­тонные и железобетонные фундаменты из сборных элементов заводского изготовле­ния (рис. 4.8), которые в настоящее время имеют наибольшее распространение. При их устройстве трудовые затраты на строительстве уменьшаются вдвое. Их можно возводить и в зимних условиях без устройства обогрева.

Сборные ленточные фундаменты под стены состоят из фундаментных блоков-подушек и стеновых фундаментных бло­ков. Фундаментные подушки укладывают непосредственно на основание при пес­чаных грунтах или на песчаную подго­товку толщиной 100… 150 мм, которая должна быть тщательно утрамбована.

Фундаментные бетонные блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 20 мм (рис. 4.8, 4.9). Вертикальные колодцы, обра­зующиеся торцами блоков, тщательно заполняют раствором. Связь между блока­ми продольных и угловых стен

обеспечи­вается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток из стали диаметром 6…10 мм (рис. 4.10).

Блоки-подушки изготовляют толщиной 300 и 400 мм и шириной от 1000 до 2800 мм, а блоки-стенки — шириной 300, 400, 500 и 600 мм, высотой 580 и длиной от 780 до 2380 мм.

В практике строительства применяют также сборные фундаментные блоки, имеющие толщину 380 мм при толщине надземных стен 380, 510 и 640 мм (рис. 4.11, а). При такой конструкции проч­ность материала фундамента использует­ся полнее и в результате получается эко­номия бетона. Этой же цели соответ­ствует устройство так называемых пре­рывистых фундаментов (рис. 4.11,6), в которых блоки-подушки укладывают на расстоянии 0,3…0,5 м друг от друга. Про­межутки между ними заполняют песком.

Строительство крупнопанельных зда­ний и зданий из объемных блоков потре­бовало разработки новых конструк­тивных решений фундаментов. На рис. 4.11, в показан фундамент из крупнораз­мерных элементов для жилого дома с по­перечными несущими стенами и подва­лом. Фундамент состоит из железобетон­ной плиты толщиной 300 мм и длиной 3,5 м и установленных на них панелей, представляющих собой сквозные безра­скосные железобетонные фермы, имею­щие толщину 240 мм и высоту, равную высоте подвального помещения. Соеди­няются элементы между собой с по­мощью сварки закладных стальных дета­лей.

При небольших нагрузках на фундамент, когда давление на основание меньше нор­мативного, непрерывные ленточные фун­даменты под стены малоэтажных домов без подвалов целесообразно заменять столбчатыми. Фундаментные столбы мо­гут быть бутовыми, бутобетонными, бе­тонными и железобетонными (рис. 4.13, а). Расстояние между осями фунда­ментных столбов принимают 2,5…3,0 м, а если грунты прочные, то это расстояние может составлять 6 м. Столбы распола­гают обязательно под углами здания, в местах пересечения и примыкания стен и под простенками. Сечение столбчатых фундаментов во всех случаях должно быть не менее: бутовых и бутобетонных — 0,6 х 0,6 м; бетонных — 0,4 х 0,4 м.

Столбчатые фундаменты под стены возводят также в зданиях большой этаж­ности при значительной глубине заложения фундаментов (4…5 м), когда устрой­ство ленточного фундамента нецелесо­образно из-за большого расхода строи­тельных материалов. Столбы перекры­вают железобетонными фундаментными балками. Для предохранения их от сил пучения грунта, а также для свободной их осадки (при осадке здания) под ними делают песчаную подсыпку толщиной
