Материалы для каменной кладки стен усиление кладки

Материалы для каменной кладки

Камень, применяемый в каменных конструкциях, представляет собой штучный строитель­ный материал, допускающий возможность ручной кладки.

Искусственные каменные материалы подразделяют на кирпич керамический и силикатный полнотелый и пустотелый, керамические и силикатные камни пустотелые и камни бетонные стеновые (рис. 9.1, о, б, в).

Кирпич имеет размеры: обычный —250 х 120 х 65 мм, модуль­ный (утолщенный) —250 х 120 х 88 мм. По прочности кирпич раз­деляют на марки 300, 250, 200, 175,150, 125, 100 и 75. Масса кирпича равна 3. 5 кг. Керамические и силикатные пустотелые камни изготовляют размерами: обычные —250 х 120 х 138 мм, укрупненные —250 х 250 х 138 и модульные —288 х 138 х 138. Толщина ка­мня соответствует двум кирпичам, уложенным плашмя, с учетом толщины шва между ними. Поверхность граней у камней бывает гладкой и рифленой. Камни бетонные стеновые выпускают сплошными и пустотелыми. Их изготовляют из тяжелых, облегченных и легких бетонов с максимальными размерами 390 х 190 х 188 мм и массой до 35 кг.

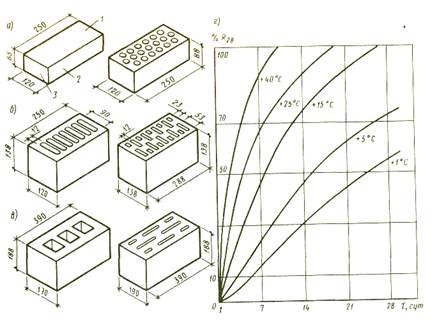

Материалы для кирпичной кладки и кладки из камней правильной формы: а—кирпич керамический (обычный полнотелый и пустотелый модульный); б — камень керамический (обычный и модульный); в —камень бетонный (трехпустотный и с щелевидными пустотами); г—изменение скорости нарастания прочности цементных и сложных растворов, твердеющих при различных температурах; 1 —постель; 2 —ложок; 3 —тычок

Естественные каменные материалы подразделяют на камень бутовый и блоки из природного камня. Бутовый камень (бут) —куски камня неправильной формы размером не более 500 мм по наиболь­шему измерению. Бутовый камень может быть рваный (неправиль­ной формы) и постелистый. Масса камней до 40 кг. Блоки из природного камня вырезают или выпиливают из известняка, раку­шечника, туфа, песчаника и т. д. или получают путем распиливания блоков — заготовок. Блоки применяют для наружных и внутренних стен, а также для фундаментов и стен подвалов.

Кирпичи и камни правильной формы ограничены шестью гранями. Нижнюю и верхнюю называют постелями, две боковые большего размера — ложками, а две боковые меньшего размера — тычками.

Растворы, применяемые для устройства каменных конструкций, называют кладочными. Кладочные растворы связывают между собой отдельные камни в монолит, препятствуя их взаимному перемещению. С их помощью выравнивают постели камней, обеспечи­вая тем самым равномерную по всей постели камня передачу действующего усилия от одного камня к другому. Растворы запол­няют промежутки между отдельными камнями кладки, препятству­ют прониканию в кладку воздушных потоков и воды.

Для каменной кладки применяют растворы следующих марок: 4,10,25,50,75,100,150 и 200. Выбор марки раствора обосновывается проектом. Следует учитывать, что при увеличении марки раствора расчетное сопротивление сжатию кладки хотя и увеличивается, но значительно медленнее, чем повышается марка раствора. Особенно это характерно для кладки из кирпича и камней правильной формы.

По плотности в сухом состоянии различают тяжелые растворы (плотность 1500 кг/м ) и легкие (плотность менее 1500 кг/м 3 ).

В тяжелых растворах заполнителем является естественный песок из плотных горных пород, преимущественно горный. В легких растворах применяют пески, получаемые при дроблении и просеивании легких горных пород (пемзы, туфа) или искусственных легких материалов —доменных гранулированных или топливных шлаков.

Для каменной кладки преимущественно применяют смешанные растворы, в которых вяжущим является цемент, пластификатором — известь или глина, а заполнителем — естественный или искусственный песок.

Цементные растворы применяют только для особо нагруженных конструкций, в армированной кладке и в кладке подземных конструкций, сооружаемых в фунтах, насыщенных водой.

Составы преимущественно применяемых цементно-известко­вых и цементно-глиняных растворов марок от 10 до 50 в зависимости от марок применяемых цементов находятся в пределах 1:2:16; 1:1:12; 1:0,4:5, где в объемной дозировке первая цифра обозначает расход цемента; вторая —известкового (плотностью 1400 кг/м 3 ) или глиняного теста, консистенция которого определяется глубиной погру­жения в него стандартного конуса на 14. 15 см; третья —песка.

Скорость нарастания прочности раствора зависит от свойств вяжущих и условий твердения. Прочность раствора на портландцементе при температуре 15°С нарастает следующим образом: через 3 сут она составляет 25% от марочной прочности, через 7 сут. —50, через 14 сут. —75, через 28 сут. —100%. С повышением температуры твердеющего раствора его прочность нарастает быстрее и, наоборот, при понижении — медленнее.

Растворы для каменной кладки должны быть не только прочными, но и достаточно технологичными, т. е. они должны позволять укладывать их на основание (кирпич и т. п.) тонким однородным слоем. Такой раствор (часто называемый «мягким») хорошо запол­няет все неровности основания и равномерно сцепляется со всей его поверхностью. Применение «мягкого» раствора способствует повышению производительности труда каменщиков и улучшению качества кладки.

Удобоукладываемостъ свежеизготовленного раствора зависит от степени его подвижности и водоудерживающей способности, предохраняющей раствор от расслоения — быстрого отделения воды и оседания песка.

Степень подвижности растворов определяют в зависимости от глубины погружения в него стандартного конуса массой 0,3 кг.

Водоудерживающая способность раствора, препятствующая отделению воды и оседанию песка, особенно важна при укладке раствора на пористые основания, а также для предохранения раствора от расслаивания при его транспортировании, особенно на большие расстояния, и при перекачивании по трубопроводам. Повысить водоудерживающую способность можно путем введения тонкодис­персных минеральных веществ (извести, глины, активных мине­ральных добавок). Для этих же целей применяют также органи­ческие поверхностно-активные добавки.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

2. Материалы для каменной кладки

К искусственным каменным материалам относят кирпичи керамический и силикатный полнотелые и пустотелые, керамические и силикатные камни пустотелые и камни бетонные и гипсовые стеновые

Полнотелый керамический кирпич имеет размеры 250х120х65 мм и модульный (утолщенный) — 250х120х88 мм, масса кирпича 3,6. 5 м. Плотность 1,6. 1,8 т/м 3 , марки кирпича 75, 100, 150, 200, 250 и 300, водопоглощение до 8%. Кирпич изготовляют пластическим пpeccoванием с последующим обжигом. Основной недостаток — высокая тепло­проводность.

Пустотелый, пористый и дырчатый кирпичи имеют при тех же размерах в плане высоту 65, 88, 103 и 138 мм (в 1,25, 1,5 и 2 раза большую высоту по сравнению с полнотелым кирпичом), меньшую плотность — 1,35. 1,45 т/ м 3 . Марки кирпича — 75, 100 и 150. Применение этой разновидности кирпичей позволяет уменьшить массу стеновых изделий до 30%.

Силикатный кирпич применяют для стен с относительной влажно­стью не более 75%, марки кирпича — 75, 100 и 150. Кирпич изготовляют посредством прессования сырьевой смеси извести и кварцевого песка и последующей автоклавной обработки.

Керамические и силикатные пустотелые камни имеют размеры: (обычные — 250х120х 138 мм, укрупненные — 250х250х138 мм и модульные — 288х38х138 мм. Толщина камня соответствует двум кирпичам, уложенным на постель, с учетом толщины шва между ними. Поверхность камней бывает гладкой и рифленой.

Камни бетонные и гипсовые стеновые выпускают сплошными пустотелыми. Их изготовляют из тяжелых, облегченных и легких бетонов и гипсобетона с размерами 400х 200х200 мм, 400х200х90мм и массой до 35 кг.

Пустотелые и силикатные кирпичи нельзя применять для кладки стен ниже гидроизоляционного слоя, для кладки цоколей, стен мокрых помещений.

Растворы для каменной кладки. Растворы, применяемые для устройства каменных конструкций, называют кладочными. Растворы связывают отдельные камни в единый монолит, с их помощью выравнивают постели камней, в результате чего обеспечивается равномерная передача действующего усилия от одного камня другому; раствор заполняет промежутки между камнями и препятствует проникновению в кладку воздуха и воды. Таким образом, растворы обеспечивают равномерную передачу усилий, предохра­няют кладку от продувания, проникновения воды, повышают морозостойкость зданий.

Классификация растворов по виду заполнителей:

тяжелые или холодные — растворы на кварцевом или естественном песке из плотных горных пород с плотностью более 1500 кг/м 3 ;

легкие или теплые — растворы на шлаковом, пемзовом или туфо­вом песке, золе ТЭЦ, доменных гранулированных или топливных шлаках с плотностью менее 1500 кг/м 3 .

Размер зерен песка для всех видов раствора не должен превышать 5 мм, подвижность раствора для каменной кладки — 9. 13 см. Широ­ко используют пластифицирующие добавки: органические — сульфит­ный щелок и мылонафт и неорганические — известь и глина.

Классификация растворов по типу вяжущего:

цементные растворы — применяют для конструкций ниже поверхности земли, в сильно загруженных столбах, простенках, в армирован­ной кладке. Состав от 1: 2,5 до 1: 6, марки раствора от 100 до 300. Минимальный расход цемента на 1 м 3 песка — для подземной части зданий не менее 75 кг, для надземной части — 125 кг. Портландцемент и шлакопортландцемент применяют только в растворах высоких марок для ответственных конструкций, в армированной кладке, в кладке под­земных конструкций, в грунтах, насыщенных водой, или при зимних кладках, выполняемых методом замораживания;

известковые растворы используют в сухих местах и при неболь­шой нагрузке. Они обладают большой подвижностью, пластичностью, обеспечивают наибольшую производительность труда. Применяют со­ставы от 1: 4 до 1: 8 и марки 4, 10 и 25;

смешанные или сложные растворы — цементно-известковые и цементно-глиняные состава от 1: 0,1: 3 до 1: 2: 15, марки растворов 10, 25, 50, 75 и 100. Такие растворы применяют для кладки большинства строительных конструкций. Второе вяжущее отодвигает начало схва­тывания, улучшает удобоукладываемость и пластичность, но значи­тельно снижает прочность раствора. В объемной дозировке смешан­ных растворов первая цифра обозначает расход цемента, вторая — из­весткового или глиняного теста, третья — песка.

Скорость нарастания прочности раствора зависит от свойств вяжу­щих и условий твердения. При температуре 15°С прочность простого раствора будет нарастать следующим образом: через 3 сут -25% ма­рочной прочности, через 7 сут — 50%, через 14 сут — 75% и через 28 сут — 100%. С повышением температуры твердеющего раствора его прочность нарастает быстрее, при понижении — медленнее.

Удобоукладываемость приготовленного раствора зависит от степе­ни его подвижности и водоудерживающей способности, предохраняю­щей раствор от расслоения — быстрого отделения воды и оседания пес­ка. Степень подвижности растворов определяют в зависимости от по­гружения в него стандартного конуса массой 0,3 кг.

Растворы для каменной кладки должны быть не только прочными, но и пластичными, т. е. они должны позволять укладывать их в кладке тонким однородным слоем. Такой удобоукладываемый раствор хоро­шо заполняет все неровности основания и равномерно сцепляется со всей его поверхностью. Кроме этого такой удобный в работе раствор способствует повышению производительности труда каменщиков и улучшению качества кладки.

Водоудерживающая способность раствора, препятствующая отде­лению воды и оседанию осадка, особенно важна при укладке раствора на пористые основания и для предохранения раствора от расслаивания при его транспортировании на большие расстояния, при подаче к мес­ту работ по трубопроводам. Обычно водоудерживающую способность раствора повышают путем введения, поверхностно-активных органиче­ских добавок или тонкодисперсных минеральных веществ (извести, глины).

Источник

Что собой представляет, для чего и как правильно производится усиление кирпичных стен?

Строительство кирпичного дома – это последовательный конструкционный процесс, который способен обеспечить будущих владельцев долговечным и прочным жильем.

Безопасность и технические характеристики жилья достигаются за счет соблюдения установленных норм.

При возведении кирпичных стен, особенно наружных, принимающих на себя основную нагрузку, армирование помогает добиться дополнительного укрепления поверхности.

Для чего необходимо усиление конструкции, что для этого нужно, и как это происходит – читайте подробно в представленной статье.

Что это такое?

Чтобы предотвратить ошибки строительства, в виде трещин на стенах и их разрушения, при кладочных работах обязательно используют армирование – заливку раствором монтажной сетки или прутьев различного диаметра, а также дополнительное укрепление стен с помощью монтажных приспособлений.

Усиление особенно сильно выручает на конструкционных (несущих) стенах – его используют в качестве профилактики ошибок строительства, а также при выявленных нарушениях технологии кладки и разрушениях, вызванных определенными факторами:

• фундаментными причинами (неправильное проектирование, отсутствие технологии работы с почвами, земельные работы с нарушенной технологией обустройства);
• природными стихиями (сейсмические пороги, ураганы, наводнения);
• механическими повреждениями (воздействиями снаружи –различные аварии);
• атмосферными перепадами из-за климатических особенностей (жарко-холодно, образование конденсата).

Дополнительное укрепление стен помогает избежать растрескиваний на поверхности, и затрат, связанных с ремонтом и восстановлением поверхности.

Чаще всего дополнительное усиление требуется при нарушенной технологии процесса, например, когда торопятся со стройкой, и не дают фундаменту достаточно времени для того, чтобы он сделал усадку в течение года. Усиление необходимо также для построек, расположенных на пучинистых почвах, даже если на них обустроен монолитный фундамент.

Армирование способно снять большую нагрузку со стен, равномерно распределив ее по всему периметру конструкции, помочь при выполнении сложных кладок (например, арочных и столбов), устранить ошибки (если были использованы низкокачественные материалы), а также сделать стены неуязвимыми в сейсмоопасных регионах.

Металлические прутья имеют диаметр от 3 до 8 мм, а сеточная арматура бывает заводской или связанной самостоятельно (строительная проволока), с ячейками от 40 х 40 (мм) и выше. Арматуру и сетку можно укладывать в разных направлениях, через каждые 3-5 рядов. Она хорошо взаимодействует не только с кирпичной поверхностью, но и растворами, которые применяются для кладочных работ (чаще всего – песчано-цементный).

Современные производители в настоящее время выпускают кирпичную продукцию по новым технологиям, благодаря которой возводящаяся стена из кирпича не нуждается в армировке, несмотря на то, что строительные нормы обязывают ее выполнять.

Но большинство строителей советуют не пренебрегать технологией укрепления стен. Необходимости в ней нет тогда, когда стена, толщиной в половину кирпича, не превышает 3 м, и не подвержена большим нагрузкам, а также при очень толстом пироге стены и для небольших зданий.

Усиление и армирование показаны тем домам, которые возводятся на непрочных грунтах, для правильной усадки постройки, без склонности к разрушениям, а также, если в работе используется колотый кирпич.

Варианты укреплений

Армировка кирпичной кладки может быть внутренней и наружной, с использованием металлических приспособлений. Внутри она проводится с помощью сетки и металлических стержней, снаружи – с помощью анкеровочной или сеточной конструкции, соединяющей между собой швы при разрушенных частях стены.

При выборе наиболее подходящего вида укрепления, всегда учитываются:

• предполагаемые нагрузки, которые будет выдерживать кирпичная стена;
• последовательность кладочных работ и тип перевязки;
• формирование промежутков между армированными изделиями, согласно проекту.

Расположение (вариант) укреплений бывает нескольких разновидностей:

1. Продольный. Считается самым распространенным способом. Подходит для внешних и внутренних работ, применяется в работах по упрочнению боковых нагрузок и изгибов. Использует любой вид армированного материала. Может пересекаться с вертикальными элементами арматуры.
2. Поперечный. Такой вид усиления кладки подходит не только для наружных стен, но и перегородочных, а также для формирования колонн. Крепления закладываются внутри стены, через каждые 3-4 слоя кирпича. Мастера чаще используют сетку, связанную самостоятельно (просечную или вытяжную).

Этот способ хорошо крепит кладку по изгибам и сжатию. Прутья здесь используют редко, а сетку часто накладывают в виде зигзага, под небольшим углом, создаваемом изделиями, при соотношении на поверхности.

Вертикальный. При этом виде используются прутья разной длины и диаметра (чаще до 15 мм), которые устанавливаются по вертикали, у основания кирпичной кладки. Способ армирования здесь – внутренний и наружный, согласно проекту инженера. Здесь допустимо использование проволоки, с диаметром от 10 мм. Она может закрепляться по поверхности стены с помощью металлических стержней, анкеров, уголков и крепежного материала.

Какой бы способ не выбрал строитель, любой из них позволит надежно закрепить конструкцию, сделает ее долговечной, и будет противодействовать появлению трещин.

Армированные крепления должны быть в хорошем состоянии, без следов коррозии. Желательно, чтобы они были выполнены проверенным производителем, способным предоставить гарантии на свои изделия.

Расходники и нужные инструменты

Для того, чтобы выполнить качественное укрепление в процессе кладки, необходимо подготовить расходный материал и инструмент. Строителю понадобятся:

1. Кирпичи нужного размера, сухая смесь для приготовления песчано-цементного раствора, емкость, лопата, бетономешалка или строительный миксер.
2. Армированные прутья определенного диаметра, монтажная сетка, проволока, анкеровочные приспособления из качественного металла, крепежные элементы (гвозди, саморезы, шурупы, болты и т.д.).
3. Обычный молоток и резиновый (киянка), строительный шнур, уголки металлические, колышки, швеллеры.
4. Шпателя, мастерки, шуруповерт, дрель, болгарка.
5. Рабочая одежда и обувь.

Если планируется использование армированной решетки, то ее можно купить в готовом виде, или при желании, связать специальным крючком самостоятельно, заранее разметив длину прутьев, и разрезав стержни для того, чтобы образовать с ними сетку в виде звеньев.

Как укрепить конструкцию?

Укрепление кирпичной стены происходит при кладке в шахматном порядке (армировка в полкирпича), а также в четверть кирпича.

Любой способ способен увеличить прочность здания за счет создания долговечной стены. Армирование начинают выполнять с самого первого слоя, не забывая про использование Г-образных прутьев для образования углов по периметру постройки.

Важное правило продольной и поперечной армировки – обустройство изделий по поверхности слоев кладки, с перевозкой швов, через каждые 3-4 слоя. Вертикальные прутья закрепляют с низа, в полкирпича от пола. В процессе работы армированную кладку осуществляют с помощью цементного раствора, при этом стараются, чтобы смесь полностью покрывала используемую сетку или прутья.

Технология армировки должна соответствовать нормативным правилам, и выполняется только после того, как окончены земляные работы, установлен фундамент, давший усадку в течение 1 года, выполнена гидроизоляция и водоотвод фундаментного основания, закуплены необходимые расходные материалы и инструмент.

Поперечное упрочнение

Сетка при данном способе накладывается на кирпичный слой. Ее можно закрепить или заменить прутьями нужной длины. Желательно использовать для одного строения одинаковый армирующий материал. После расположения армированных изделий в пустотелом кирпиче или по полнотелому, укладываемая поверхность промазывается цементным раствором, с толщиной не менее 1,5 см.

При данном способе допустимо одновременное использование сетки с разной формой звеньев (зигзагообразных, прямоугольных и квадратных) и стержней от 10 мм.

Через каждые 4-5 рядов накладывается армировка, заливается раствором цемента под наложенный сверху кирпич, который простукивается резиновой киянкой.

Продольное армирование

Здесь используют прутья, укладываемые снаружи или внутри стены, с диаметром, более 10 (до 150) мм. Внутреннее укрепление заключается в усиленном углублении низа стержней в основании кладки, в глубине шва, на поверхности между кирпичными изделиями.

В процессе монтажа определяется нагрузка на стену. В зависимости от этого, распределяется расстояние между прутьями. Заливка раствора проводится по такому же принципу, как и в поперечном.

Вертикальное

При этом способе используют прямую или зигзагообразную строительную сетку, можно прутья.

Рекомендуется рядная кладка правильной формы, с шириной шага около 100 мм и заглублением используемых приспособлений армировки на 20 мм.

Выбрать наиболее подходящий способ усиления стены возводящейся постройки мастер может сам. Главное – выполнять работы по представленным строительным нормативам.

Особенности

Для проведения кирпичных кладочных работ чаще всего используются качественные материалы, имеющие сертификат качества, маркировку и гарантии от производителя.

Технологии, применяемые при кладке, должны соответствовать нормам:

Особой армировке подлежат стены с толщиной в полкирпича – здесь достаточно использования немного внутренней строительной сетки.

Углы кирпичных стен необходимо укреплять более тщательно, так как от них распределяется несущая нагрузка на стены и задается ее направление. Для углов используются прутья, швеллеры, металлические уголки.

Основные нюансы, на которые стоит обратить внимание в процессе кладки – это:

1. Армировка с начала, а затем, через каждые 3-4 слоя кирпича.
2. Усиленное (двухслойное) укрепление в местах проема дверей и окон (перемычек).
3. Обязательное создание армопояса под кровлю.
4. Усиление мест с перепадом уровней.

При выполнении армирования необходимо соблюдать нормативы, и стараться не допускать в процессе хранения изделий порчи армированного материала. Кроме того, нужно знать о том, что в процессе кладки армировка должна быть полностью покрыта кладочным раствором, а толщина швов закрывать металлические стержни. При этом, края приспособлений не должны выходить за пределы кладки.

Опытные специалисты рекомендуют при вязке сетки использовать материал, который нужно крючком готовить самому, без выполнения сварочных работ.

Последствия отсутствия

Несвоевременно принятые меры по укреплению разрушающихся стен, с трещинами и обрушениями, несоблюдение технологии кладки вначале строительства, может привести к неблагоприятным последствиям:

1. Стена из кирпича без армирования прослужит недолго, особенно, когда у нее очень большая толщина.
2. Поверхность не сможет выполнять несущую нагрузку, и будет со временем разрушаться.
3. Без армировки может произойти геометрическая деформация постройки.

Поэтому укреплению уделяется такое повышенное внимание, несмотря на появление на строительном рынке кирпичей-новинок, не требующих кладочного закрепления. Особенно большое внимание стоит уделять проемам (двери, окна), где требуется усиленная армировка.

Также необходимо знать, что процесс усиления проводят равномерно по стене, так как строители не рекомендуют использование металлических приспособлений сверх нормы. Особые требования к раствору – он должен быть сделан из качественной марки цемента, желательно, М500 и выше.

Армированную сетку необходимо выбирать правильно, с одинаковой конфигурацией ячеек. Ее можно предварительно прокрасить, чтобы защитить от коррозии.

Заключение

Усиление и армирование кирпичной кладки считается необходимым условием при создании стойкой, крепкой, безопасной, безаварийной и долговечной конструкции. Кирпич не относится к дешевым материалам, поэтому армировка поможет строению простоять более 100 лет.

Правильно выполненное укрепление стены, по выбранному способу, должно соответствовать проекту. Армирование помогает равномерно распределять нагрузку на стены, и предотвращает негативные последствия, которые могут наступить без усиления кладки. Выполнение работ с армированным материалом лучше всего доверить профессионалам.
