Расчеты объемов

Автор:

Расчет объемов зон, для которых требуется отопление и охлаждение, возможен только при условии размещения пространств. Объем пространств рассчитывается как произведение площади основания на высоту пространства, которые определяются компонентами с функцией границ комнат. Площадь и объем рассчитываются в Revit до граней стен (если рассчитывать объемы на основе плоскостей, отличных от чистых поверхностей, при обновлении проекта значения объема изменится). Расчетная высота основания определяется параметрами «Уровень» (опорный уровень) и «Смещение снизу». По умолчанию расчетная высота основания составляет 0 футов 0 дюймов (0,00 мм) относительно опорного уровня пространства. Протяженность пространства по вертикали определяется параметрами «Верхний предел» и «Смещение предела». По умолчанию протяженность пространства по вертикали составляет 8 футов 0 дюймов (2600 мм) относительно опорного уровня.

Объемы и связанные файлы

Необходимо проверить верхние пределы и границы пространств, автоматически созданные из существующих комнат (в локальном файле или в связанной модели) и при необходимости задать эти верхние пределы заново. При работе со связанной моделью все пространства (и функциональные зоны) должны находиться в главном файле. Для пространств (и функциональных зон), расположенных в связанной модели, не поддерживается расчет объемов, а также анализ отопительной и холодильной нагрузки.

Параметр «Площади и объемы»

Если в диалоговом окне «Расчеты площадей и объемов» выбран параметр «Площади и объемы» (вкладка «Архитектура» раскрывающийся список на панели «Помещения и зоны» «Расчеты площадей и объемов»), то на расчет площадей и объемов могут влиять дополнительные компоненты, ограничивающие помещения, поскольку они определяют ограничение пространств по вертикали. При выбранном параметре «Площади и объемы» выполняется привязка границ пространств к крышам и потолкам. Привязка выполняется в том случае, если параметр «Площади и объемы» выбран, а границы, определяющие протяженность пространства по вертикали, пересекают один из компонентов с функцией границ комнат. При выборе параметра «Площади и объемы» не изменяются свойства пространства, определяющие базовый уровень и протяженность по вертикали.

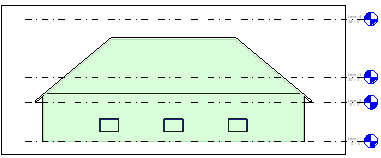

Вид разреза пространства: параметр «Площади и объемы» не выбран.

Вид разреза пространства: параметр «Площади и объемы» выбран.

При отображении пространств на видах в плане и разрезах в Revit применяется раскрашивание.

За исключением пространств, проходящих через несколько уровней (шахты и каналы), верхний предел пространства следует задать не выше уровня, следующего за базовым уровнем пространства. Для получения более точных результатов расчета объемов и анализа отопительных и холодильных нагрузок следует выбрать параметр «Площади и объемы» (по умолчанию этот режим включен). Если параметр «Площади и объемы» не выбран, выполняется привязка границы пространства к границе, определяющей его протяженность по вертикали (а для свойства пространства «Объем» отображается значение «Не рассчитывается»). По умолчанию в Revit выбран параметр «Площади и объемы».

Источник

Урок Revit. Площадь материалов стены и потолка в одной спецификации

Как в Revit свести в спецификацию площадь стены и потолка если они сделаны из одного материала?
Создал участок стены размерами 1 х 1 метр и потолок тоже 1 х 1 метр.

Потолок и стена имеют один материал INT_Гипсокартон. и у них настроена одинаковая толщина.

Структура стены Структура потолка

ВАЖНО
Толщина в спецификации ниже, игнорируется. Вы можете создать стену толщиной метр и потолок толщиной 10 мм но если материал у них один Revit посчитает общую площадь материала без учета толщины. Поэтому если нужно учитывать толщину материала, допустим гипсокартон 10 и гипсокартон 12. Для каждого типоразмера должен быть создан свой материал.

Создаем ведомость материалов для подсчета общей площади материала INT_Гипсокартон

Создание ведомости материалов

Выбираем «Несколько категорий»

В списке появились параметры типа
«Материал: Имя» это параметры материала, которые вы можете посмотреть в диспетчере материалов на вкладке «Идентификатор»

Параметры «Материал:___» Параметры доступные в Диспетчере материалов на вкладке Управление

Выбираем следующие параметры для спецификации

Параметры для спецификации

Получилась спецификации следующего вида

На вкладке Сортировка/Группирование убираем галочку для каждого экземпляра.

На вкладке Форматирование для параметра Материал:Площадь ставим Вычислять итоги

Получилась спецификация в которой уже считается общая площадь материала INT_Гипсокартон. Независимо от толщины элементов которым он назначен.

Спецификация с общей площадью материала

Дальше заполняем параметр Описание, Делаем сортировку по параметру Описание. Заполняем параметр Комментарий какой нибудь фразой по которой можно отфильтровать.

Настраиваем фильтр по параметру Комментарий

Настраиваем сортировку по параметру Описание

В форматировании поле Материал: Имя можно теперь скрыть

Также скрываем поле Материал: Комментарии

Такая спецификация должна получиться в итоге

Внимание! Площадь модели в контексте считается как площадь всех ее граней. Учитывайте это при моделировании сложного потолка.
Для примера создал кубик моделью в контексте размерами 1 х 1 х 1 метр.

Модель в контексте площадью 8 м.кв

В спецификации получился объем 8 м.кв

Избегайте задвоения объемов, моделируйте потолки без модели в контексте. Основные инструменты это стены и потолки.

Если нужно создать потолок или стену из двух слоев нужного материала, то нужно создать такой слой в структуре потолка или стены.

Создание потолка состоящего из двух слоев гипсокартона

Всем успехов в проектировании!

Записал урок на эту тему, в нем подробнее про модели в контексте

Источник

Заметки о Revit и том, что с ним связано

Блог посвящен семейству Autodesk Revit, а также связанным с ним продуктам. В ходе моей работы мне приходится регулярно проводить обучение, решать технические вопросы, а в последнее время руководить процессами внедрения и выполнением других, близких задач. Так как мой опыт работы с продуктами достаточно большой (более 4 лет), то на данном ресурсе я делюсь опытом и наработками, чтобы помочь коллегам и единомышленникам успешно работать с программой.

Страницы

Внимание!

вторник, 6 декабря 2011 г.

Урок: Расчет количества кирпичей и раствора в стене

• Составляем спецификацию на материал стены
• Условно делим стену на блоки «1 кирпич + раствор» (см. рис)
• Считаем объем 1 кирпича, раствора в стене для кладки 1 кирпича, общий объем блока (я сделал это просто на калькуляторе)
• Делим объем материала на объем одного блока — получаем количество блоков «кирпич+раствор»
• Перемножаем объем одного кирпича (или раствора) на количество блоков и получаем нужный нам объем

11 комментариев:

Спасибо за урок!
Мне кажется, спецификация пригодится строительным подрядчикам при заказе материалов. Для удобства им можно еще добавить поле Кол-во поддонов кирпича, поделив кол-во блоков на кол-во блоков в поддоне.. ))
Одно «но» — подрядчики не пользуются ревитом. Значит, проектировщикам можно предлагать им быстрый расчет материалов (за коробку конфет)).

Идея понятна и проста.
Но если раствор брать по 4-ём сторонам кирпича,
то раствора получится с запасом на штукатурку, а кирпича может не хватить.
Но эту погрешность можно учесть так, что раствор
УЖЕ С ЗАПАСОМ, а кирпича возможно придётся докупить.

Спасибо за комментарии!
Вариантов использования данных много, и на конфетах можно обогатиться будет =))
А объем раствора, приходящийся на один кирпич, зависит от толщины стены — очевидно, что для стены в кирпич раствор только сбоку и снизу. Думаю, это нетрудно прописать в спецификации, главное — не забыть)

Жаль что видео не раскрывается на весь экран.

Анонимный,
видео можно раскрыть на весь экран нажатием кнопки в правом нижнем углу экрана «FullScreen».

Спасибо, что живой!

Привет! Количество кирпича и объем раствора считается из объема кладки: 1м3 кладки = 1 поддон кирпича (400 шт.) + 0,25-0,28 м3 раствора (в нормах это есть, можно уточнить у сметчиков у них все это есть с учетом естественной убыли и т.д.)

Не сочтите занудой, для частника объема раствора мало. Частнику нужен вес цемента.

Анонимный,
так это решается аналогично. Добавляем параметры для получения из общей массы раствора долю цемента, его объемный вес. Умножаем одно на другое и получаем требуемую величину.

Александр, помогите пожалуйста с расчетом материала в случае многослойной стены, у меня в проектах как правило присутствует колодцевая кладка, в состав которой входит газоблок (или шлакоблок, или отсевный, или кладочынй керамоблок разного размера итд), утеплитель и облицовочный кирпич. Не могу придумать как получать количество блока и кирпича в штуках, если размеры могут варьироваться (зачастую уже в процессе работы материал меняется, размеры блока соответственно тоже) а параметр например объема одного блока присваивается всей стене сразу, а не отдельно составному материалу. Пока считаю в ручную (и соответственно пересчитываю) и вбиваю уже готовое количество в спецификацию. Это очень неудобно. Как быть?

Источник

Стены в Revit

Здание может быть одноэтажным, без окон, без дверей. Оно может быть абсолютно пустым. Но вот чего у него не может не быть, так это стен. В данной статье пользователи познакомятся с основами создания и редактирования стен в Autodesk Revit.

Стены

Чтобы открыть окно создания стены, нужно нажать на опцию архитектуры, выбрать там формирование и кликнуть на стену.

В открывшемся окне можно найти несколько инструментов, которые станут немаловажными для базовой работы проектировщика.

Типоразмер стен

Этим параметром программа отмечает такие факторы, как общая толщина стены, материалы, из которых она состоит, а также количество доступных слоев. Когда пользователь активирует режим формирования стены, на палитре свойств отображаются абсолютно все созданные в текущем файле параметры типоразмеров. И перед тем, как заняться разработкой стены, важно выбрать оптимальный для нее типоразмер.

Пользуясь палитрой свойств можно не только разрабатывать типоразмеры, но и править уже разработанные. В следующих уроках мы расскажем в подробностях о принципах выполнения такой задачи.

Перегородка и несущая стена

В этом конструкторе несущая стена и перегородка обозначают ровно такие же конструкции, что и в реальной жизни. Разработчики программы разделили данные понятия для более качественного проведения анализаторской работы при построении схемы. Если же перегородка разрабатывается в проектировании, ее можно легко заменить на несущую стену.

Панель параметров

Если при работе выбрать перейти в архитектуру и сформировать новую схему, то на параметрах появится примерно такой формат окна.

Здесь же размещены самые важные функции, которыми придется пользоваться при создании стен. Обратим на них внимание.

Вверх или вниз

Ключом к рисованию стены является текущий уровень. На первом выпадающем меню можно установить главный параметр будущей стены, а именно ее направление вверх или вниз.

Устанавливая высоту, мы автоматически направляем стену вверх от актуального уровня. Глубина, соответственно, направляет этот элемент вниз.

Высота стены

Представленное на пятом рисунке меню помогает установить высоту стенки.

Разработчики установили полное соответствие подпунктов этой системы обустроенным в файле уровням.

При выборе одного из уровня, верхняя часть стены станет автоматически к нему привязываться. При том, если перед этим пользователь установил параметр именно на «низ», привяжется только нижняя часть стены. Основным плюсом подобной операции состоит в дальнейшем соотношении высоты стены и высоты уровня. Однако если пользователь собирается сформировать стенку конкретной высоты, ему стоит обратить внимание на опцию «неприсоединенная». В левой части окна программы активизируется меню, в котором можно задавать высоту стенки в мм. Она уже не будет привязываться к уровням, за исключением базового.

Привязка стены

Чтобы при пользовании меню выше получилось установить привязку стенки по вертикальному типу, в меню привязок нужно выбрать операцию, указанную на скриншоте.

Проще говоря, это меню помогает задать поверхность стены, через которую пойдет ось ее построения. Чтобы разобраться в примерах, просмотрите девятый рисунок.

Цепь стен

Активируя цепь, при каждом щелчке левой кнопкой мышки пользователь дублирует идентичный участок стены на том же месте, где был окончен предыдущий.

Благодаря этому удается разработать цепную стену. И каждый новосозданный участок будет системно присоединяться к предыдущему.

При снятии галочку с цепи, приходится формировать каждый участок при помощи двойного щелчка левой кнопкой мышки в первой и последней точки стены.

В такой ситуации начальной точкой нового уровня стенки нужно назначать одну из точек уже разработанных стен. Благодаря этому участки стен смогут автоматически соединиться.

Смещение

В некоторых случаях совершенно необходимо разработать стену на отдаленном участки от главной оси. Для того, чтобы это сделать, стоит воспользоваться полем смещения.

Если на этом инструменте установлено нулевое обозначение, стена будет разработана по осям. И если в этом участке установить какое-либо значение, выраженное в миллиметрах, стенка разработается уже на удалении.

Сопряжение стен

Активируя радиус и установив туда его значение, выраженное в миллиметрах, в районе соединения стен вместо их угла будут формироваться сопряжения.

Создание стены в 3D-режиме

Описанные выше факторы можно было применить только к разработкам стен в обычном режиме. Однако такие участки можно создавать и в трехмерных режимах. Базовые рабочие принципы будут идентичными, за исключением одного нюанса. В стандартном режиме стена самостоятельно устанавливается в зависимости от активного уровня. В трехмерном режиме этот показатель определяться не будет. По этой причине в рубрике параметров установлено еще одно меню, которое позволяет установить базовый уровень.

Палитра свойств

Размеры стены и наличие привязки ее элементов к базовой оси построения можно устанавливать на палитре со свойствами, которая находится в табличке свойств экземпляров.

Однако при работе с таким инструментом нужно учитывать несколько немаловажных параметров. Если на панели параметров базовый уровень доступен исключительно в трехмерном виде, то палитра свойств помогает активировать его в любом нужном виде.

Кроме того, в палитре для свойств оказывается доступной такая функция, как нижнее смещение. Она необходима для формирования стенки, которая должна начинаться не от своего базового уровня, а на определенном расстоянии от этой точки. В таком случае, это значение и будет определяющим базового уровня. Если этот параметр поставить с отрицательным значением, стена выступит за базовый уровень. Присоединяя стену к определённому уровню, активируется параметр смещения сверху.

Редактирование стен. Простейшее редактирование

Наиболее простым методом сменить расположение одной или нескольких стенок состоит в ее простом переносе с одновременно зажатой ЛКМ. Точно также провести редактирование стенки или ее размещения можно с использованием временных размеров. Мы уже рассказывали о принципах такой работы в одном из предыдущих уроков. Кроме того, на размер стены влияет и положение маркеров, которые отображаются при выделении стенки на поле. Для того, чтобы изменить актуальную стенку, можно зажать ее маркер левой кнопкой мышки и перенести его на нужную точку.

Если стенка присоединена к другой стенке, при изменении одной составляющей части начнется разрыв такого соединения. При надобности изменить обе части стены, необходимо выбрать их вместе и передвигать двойной маркер.

Палитра свойств

Палитра свойств помогает устанавливать параметры нужных элементов активной модели и заниматься редактированием предыдущих. Проще говоря, уже после того, как вы разработаете свою стену, этот инструмент позволит вам поменять все ее базовые параметры структуризации. К тому же, на палитрах свойств появляется возможность поменять или установить новые типоразмеры такого элемента.

Изменение профиля

По автоматическим настройкам системы, стенка разрабатывается исключительно с краями вертикального положения. Обе границы вертикального типа должны иметь горизонтальное размещение. Тем не менее, часто появляется надобность в разработке нестандартных форм. Для подобных решений была разработана панель редактирования профиля. Она находится в меню «изменить стены». Появляется при выделениях созданных участков стен.

Если пользователь активирует такую команду, то на экране всплывет окно с предложениями выбрать оптимальный вид для редактирования профиля стен.

После того, как будет установлен нужный вид, он автоматически откроется на экране. Сама же система предложит меню редактировки эскиза стенного профиля. На самой ленте будет открыта контекстная вкладка. На ней можно работать с инструментарием для редактирования профилей.

Эскизы профиля, которые доступны для редактирования, будут подсвечены розовым цветом. Мы уже описывали базовые принципы его редактирования, поэтому пока что упустим этот момент. Важно напомнить лишь то, что каждый из контуров должен быть замкнутым и не пересекаться с другими контурами. При использовании такого инструмента удается разрабатывать проемы и новые участки нужной пользователю структуры. Финиш редактирования заканчивается активацией одноименного меню.

Посмотрите на рисунок ниже: там представлены некоторые операции по работе с профилями стен.

Если пользователь меняет профили стены, при ее повторном выделении программа предлагает инструмент по восстановлению профиля. Он помогает вернуть первоначальное состояние стенки.

Присоединение к крышам или перекрытиям

Аналогично к работе с привязками уровней, стена может привязываться и к крыше, перекрытиям или другим конструкциям. Для этого находим рубрику изменения стены и активируем нужную опцию.

В целом пользование этим опционалом вряд ли вызовет у вас трудности:

1. Нажимаем на один или сразу несколько участков построенной стенки,
2. Выполняем нужную нам команду,
3. Выбираем объект, к которому мы собираемся присоединить нашу стенку.

Справа от пиктограммы вышепредставленной команды размещается пиктограмма «отсоединить верх». Ее активация помогает оперативно откатить все изменения и поставить стену на изначальное место.

Стена по грани

Представленные выше методики по постройке стен помогают построить только ровные стенки с вертикальным расположением своей плоскости. Однако не каждый проект подразумевает наличие именно таких конструкций. В таких ситуациях нужно воспользоваться менеджером стены по грани. Такой опционал помогает разрабатывать стенки с нестандартными видами и оформлениями.

В отличие от стандартных команд, отвечающих за разработку обыкновенных стенок, этот опционал помогает разработать стенку исключительно с какой-то объемной основой. Чаще всего ею выступают формообразующие. В дальнейших гайдах мы уделим внимание этой системе.

Принципы пользования такими командами отличаются максимальной простотой. В области рисования нужно установить объект трехмерного типа, по которому и будут разрабатываться несколько стенок. Сразу после этого можно активировать опцию создания стены по грани. Теперь же нам необходимо выбрать грань и щелкнуть на ней левой кнопкой мышки. Работая в таком режиме, пользователь может разработать так много стен, как много граней представлено в 3Д объекте. Для наглядности изучите рисунок, представленный ниже.

Активируя функционал панели параметров стены по грани, пользователь может обратить внимание на то, что она автоматически примет вид, который характерен режиму. Однако все основные функции такого элемента более чем схожи с редактирование стандартных стен. По этой причине мы не будем детально рассматривать этот вопрос.

Тем не менее, мы обратим внимание на такую особенность: при разработке стен, формируемых по грани, появляется куда больше функций редактирования. Конкретно в этой ситуации мы просмотрим опцию «обновить до грани». Она имеет такое предназначение: в отличии от привязок стандартных стен к определенным уровням или же другим частям конструкции, стена не будет привязываться к ЗД объекту. На его основе и будет сформирован такой элемент. И когда пользователь хочет разработать грани по новому типу, ему стоит воспользоваться таким опционалом. Его применить весьма легко и просто: после изменения объекта нужно кликнуть по стенке и кликнуть левой кнопкой мышки по пиктограмме команды.

Выступающий и врезанный профили

Обратите внимание на функцию выступающего профиля и режима стены. Принцип их функционирования совершенно идентичный, поэтому мы сразу расскажем о принципах их использования.

Наименования команды совершенно дельно отображают их основные применения. Пользоваться ими нужно примерно так:

1. Активируем одну из представленных выше команд.
2. Открывается вкладка, на которой пользователь должен определиться с типом профиля, который он собирается разрабатывать и выбрать тип его расположения.
3. Поочередно кликаем левой кнопкой мышки на всех стенках, по которым мы собираемся запустить профиль.
4. При надобности разрабатываем новый профильный тип, пользуясь точно этой же вкладкой. Здесь нужно выбрать опцию «начать выступающий профиль заново».

После разработке профилей на стенках, высота их размещения поддается редактировке в палитре свойства. Там можно выбрать операции, которые отвечают за предварительно размещение разработанной нами конструкции.

Этим же способом пользователь сможет провести редактирование формы и размеров профилей. Однако это правило относится исключительно к редактировке системного семейства, о которой мы расскажем уже в наших следующих гайдах.
