Отдельные фундаменты под колонны. Конструкции сборных и монолитных фундаментов.
Конструкциисборных фундаментов
В зависимости от размеров сборные фундаменты колонн выполняют цельными и составными. Их выполняют из тяжелых бетонов классов В15. В25, устанавливают на песчано-гравийную уплотненную подготовку толщиной 100 мм. В фундаментах предусматривают арматуру, располагаемую по подошве в виде сварных сеток. Минимальную толщину защитного слоя арматуры принимают 35 мм. Если под фундаментом нет подготовки, то защитный слой делают не менее 70 мм.
Сборные колонны заделывают в специальные гнезда (стаканы) фундаментов. Глубину заделки d2 принимают равной 1. 1,5 большему размеру поперечного сечения колонн или в 1,5 раза больше. Толщина нижней плиты гнезда должна быть не менее 200 мм. Зазоры между колонной и стенками стакана принимают следующими: понизу — не менее 50 мм, поверху — не менее 75 мм. При монтаже колонну устанавливают в гнездо с помощью подкладок и клиньев или кондуктора и рихтуют, после чего зазоры заполняют бетоном класса В17,5 на мелком заполнителе.
 |
Рис. 12.2. Сборные цельные железобетонные фундаменты колонн
а — общий вид; б — сечение; в — сопряжение сборной колонны с фундаментом; 1 — гнездо колонны; 2 — петли; 3 — фундамент; 4 — подготовка; 5 — сварная сетка
Рис. 12.3. Составные железобетонные фундаменты
2 — фундаментная плита цельная;
3 — то же блочная;
4 — подколонные блоки

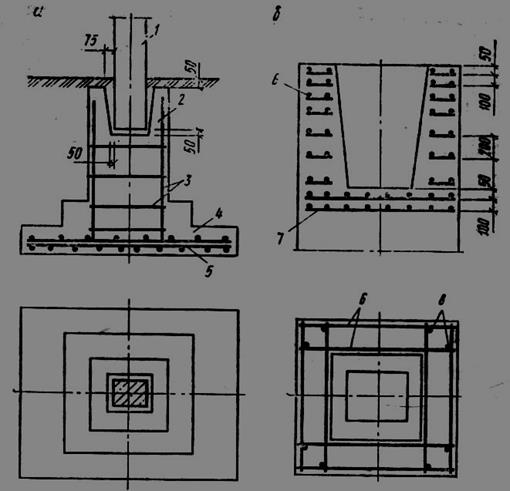

Рис. 12.4. Монолитный отдельный фундамент, сопрягаемый со сборной колонной
а — общий вид и схема армирования; б — схема армирования стакана подко-донника; 1 — сборная колонна; 2 — подколонник; 3 — каркас подколонника; 4 — фундаментная плита; 5 — ар натурные сетки фундаментной плиты; 6 — сварные сетки стакана; 7 — сетки косвенного армирования днища стакана; 8 — вертикальные стержни каркаса подколонника
Рнс. 12.5. Монолитные железобетонные отдельные фундаменты
а — фундамент одноступенчатый; б — то же двухступенчатый; в — то же трехступенчатый; г —то же пирамидальный; д — армирование фундамента по подошве нестандартными сварными сетками; 1 — выпуски каркасов, 2—второй (снизу) хомут каркаса; 3 — первый хомут каркаса; 4 — сварные сетки
Конструкции монолитных фундаментов
Монолитные отдельные фундаменты устраивают под сборные и монолитные каркасы зданий и сооружений. Типовые конструкции монолитных фундаментов, сопрягаемых со сборными колоннами, разработаны под унифицированные размеры (кратные 300 мм): площадь подошвы — (1,5х1,5) . (6×5,4) м, высота фундамента — 1,5; 1,8; 2,4; 3; 3,6 и 4,2 м (рис. 12.4). В фундаментах приняты: удлиненный подколонник, армированный пространственным каркасом; фундаментная плита с отношением размера вылета к толщине до 1 :2, армированная двойной сварной сеткой; высоко размещенный армированный подколонник.
Источник
4.3.3. Отдельные фундаменты под колонны (ч. 1)
Основным типом фундаментов, устраиваемых под колонны, являются монолитные железобетонные фундаменты, включающие плитную часть ступенчатой формы и подколонник. Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана (см. рис. 4.1, а), монолитных — соединением арматуры колонн с выпусками из фундамента (рис. 4.8, а), стальных — креплением башмака колонны к анкерным болтам, забетонированным в фундаменте (рис. 4.8, б).
Размеры в плане подошвы ( b, l ), ступеней ( b1, l1 ), подколонника ( luc, buc ) принимаются кратными 300 мм; высота ступеней ( h1, h2 ) — кратной 150 мм; высота фундамента ( hf ) — кратной 300 мм, высота плитной части ( h ) — кратной 150 мм.
ТАБЛИЦА 4.22. ВЫСОТА СТУПЕНЕЙ ФУНДАМЕНТОВ, мм
| Высота плитной части фундамента h , мм | h1 | h2 | h3 |
| 300 | 300 | – | – |
| 450 | 450 | – | – |
| 600 | 300 | 300 | – |
| 750 | 300 | 450 | – |
| 900 | 300 | 300 | 300 |
| 1050 | 300 | 300 | 450 |
| 1200 | 300 | 450 | 450 |
| 1500 | 450 | 450 | 600 |
Модульные размеры фундамента следующие:
| hf | 1500—12000 |
| h | 300, 450, 600, 750, 900, 1050, 1200, 1500, 1800 |
| h1, h2, h3 | 300, 450, 600 |
| b | 1500—6600 |
| l | 1500—8400 |
| b1, b2 | 1500—6000 |
| buc | 900—2400 |
| luc | 900—3600 |
| l1, l2 | 1500—7500 |
Высота ступеней принимается по табл. 4.22 в зависимости от высоты плитной части фундамента [1]. Вынос нижней ступени вычисляется по формуле c1 = kh1 , где k — коэффициент, принимаемый по табл. 4.23.
Форма фундамента и подколонника в плане принимается: при центральной нагрузке — квадратной, размерами b×b и buc×buc ; при внецентренной нагрузке — прямоугольной, размерами b×l и buc×luc , отношение b/l составляет 0,6–0,85.
Габариты фундаментов под типовые колонны прямоугольного сечения, например по сериям КЭ-01-49 и КЭ-01-55, для одноэтажных промышленных зданий принимаются по серии 1.412-1/77. Буквы в марках фундаментов обозначают: Ф — фундамент; А, Б, В и AT, БТ и ВТ — тип подколонников для рядовых фундаментов и под температурные швы (табл. 4.24), а числа характеризуют типоразмер подошвы плитной части фундамента и его типоразмер по высоте.
ТАБЛИЦА 4.23. КОЭФФИЦИЕНТ k
| Давление на грунт, МПа | Значения k при классе бетона | |||||||||||
| В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | В10 | В15 | В20 | |
 |  |  |  | |||||||||
| 0,15 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 0,2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,9 | 3 | 3 |
| 3 | ||||||||||||
| 0,25 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,5 | 2,8 | 3 |
| 2,6 | 3 | |||||||||||
| 0,3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,7 | 3 | 3 | 2,3 | 2,5 | 3 |
| 2,8 | 2,4 | 2,6 | ||||||||||
| 0,35 | 2,8 | 3 | 3 | 2,7 | 3 | 3 | 2,4 | 2,7 | 3 | 2,1 | 2,3 | 2,7 |
| 3 | 2,9 | 2,6 | 2,9 | 2,2 | 2,4 | 2,9 | ||||||
| 0,4 | 2,6 | 2,9 | 3 | 2,5 | 2,8 | 3 | 2,3 | 2,5 | 3 | 2 | 2,1 | 2,5 |
| 2,7 | 3 | 2,7 | 3 | 2,4 | 2,7 | 2,2 | 2,6 | |||||
| 0,45 | 2,4 | 2,7 | 3 | 2,3 | 2,6 | 3 | 2,1 | 2,3 | 2,8 | 1,9 | 2 | 2,3 |
| 2,5 | 2,8 | 2,5 | 2,7 | 2,2 | 2,5 | 3 | 2,1 | 2,5 | ||||
| 0,5 | 2,3 | 2,5 | 3 | 2,2 | 2,4 | 3 | 2 | 2,2 | 2,6 | 1,8 | 1,9 | 2,2 |
| 2,4 | 2,7 | 2,3 | 2,6 | 2,1 | 2,3 | 2,8 | 2 | 2,3 | ||||
| 0,55 | 2,2 | 2,4 | 2,8 | 2,1 | 2,3 | 2,7 | 1,9 | 2,1 | 2,5 | 1,7 | 1,8 | 2,1 |
| 2,3 | 2,5 | 3,8 | 2,2 | 2,4 | 2,9 | 2 | 2,2 | 2,6 | 1,9 | 2,2 | ||
Примечание. Над чертой указано значение без учета крановых и ветровых нагрузок, под чертой — с учетом этих нагрузок.
ТАБЛИЦА 4.24. РАЗМЕРЫ ПОДКОЛОННОЙ ЧАСТИ ФУНДАМЕНТОВ
| Размеры колонн, мм | Рядовой фундамент | Фундамент под температурный шов | Размеры стаканов, мм | Объем стакана, м 3 | |||||||
| lc | bc | тип подколон- ника | размеры, мм | тип подколон- ника | размеры, им | hg | lg | bg | |||
| luc | buc | luc | buc | ||||||||
| 400 | 400 | А | 900 | 300 | AT | 900 | 2100 | 800 900 | 500 | 500 | 0,22 0,25 |
| 500 600 600 | 500 400 600 | Б | 1200 | 1200 | БТ | 1200 | 2100 | 800 900 800 | 600 700 700 | 600 500 600 | 0,31 0,34 0,41 |
| 800 800 | 400 500 | В | 1200 | 1200 | ВТ | 1500 | 2100 | 900 900 | 900 900 | 500 600 | 0,44 0,52 |
По высоте приняты следующие размеры: тип 1 — 1,5 м; тип 2 — 1,8 м; тип 3 — 2,4 м; тип 4 — 3 м; тип 5 — 3,6 м и тип 6 — 4,2 м. В табл. 4.25 и 4.26 приводятся в качестве примера эскизы и размеры рядовых фундаментов и фундаментов под температурные швы. Эти фундаменты могут применяться при расчетном сопротивлении основания 0,15—0,6 МПа.
Все размеры фундаментов приняты кратными 300 мм. Применяется бетон класс В10 и В15. Армирование осуществляется плоскими сварными сетками из арматуры классов A-I, А-II и А-III. Защитный слой бетона принят толщиной 35 мм с одновременным устройством подготовки толщиной 100 мм из бетона В3,5.
ТАБЛИЦА 4.25. РАЗМЕРЫ РЯДОВЫХ ФУНДАМЕНТОВ
| Эскиз | Марка фундамента | Размеры, мм | Объем бетона, м 3 | ||||||
| l | b | l1 | b1 | h1 | h2 | hf | |||
 | ФА6-1 ФА6-2 ФА6-3 ФА6-4 ФА6-5 ФА6-6 | 2400 | 2100 | 1500 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 2,9 3,2 3,6 4,1 4,6 5,1 |
| ФА7-1 ФА7-2 ФА7-3 ФА7-4 ФА7-5 ФА7-6 | 2700 | 2100 | 1800 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,2 3,3 4,0 4,5 4,9 5,4 | |
| ФА8-1 ФА8-2 ФА8-3 ФА8-4 ФА8-5 ФА8-6 | 2700 | 2400 | 1800 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,5 3,7 4,2 4,7 5,2 5,7 | |
| ФА9-1 ФА9-2 ФА9-3 ФА9-4 ФА9-5 ФА9-6 | 3000 | 2400 | 2100 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 3,8 4,1 4,6 5,0 5,5 6,0 | |
ТАБЛИЦА 4.26. РАЗМЕРЫ ФУНДАМЕНТОВ ПОД ТЕМПЕРАТУРНЫЕ ШВЫ
| Эскиз | Марка фундамента | Размеры, мм | Объем бетона, м 3 | |||||
| b | l | b1 | h1 | h1 | hf | |||
 | ФАТ3-1 ФАТ3-2 ФАТ3-3 ФАТ3-4 ФАТ3-5 ФАТ3-6 | 1800 | 2100 | – | 300 | – | 1500 1800 2400 3000 3600 4200 | 3,4 4,0 5,1 6,2 7,4 8,5 |
 | ФАТ6-1 ФАТ6-2 ФАТ6-3 ФАТ6-4 ФАТ6-5 ФАТ6-6 | 2400 | 2100 | 1500 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 4,2 4,7 5,9 7,0 8,1 9,3 |
| ФАТ7-1 ФАТ7-2 ФАТ7-3 ФАТ7-4 ФАТ7-5 ФАТ7-6 | 2700 | 2100 | 1800 | 300 | 300 | 1500 1800 2400 3000 3600 4200 | 4,5 5,1 6,2 7,4 8,5 9,6 | |
Для опирания фундаментных балок предусмотрена подбетонка (рис. 4.9). Пример конструктивного решения фундамента приведен на рис. 4.10.
Габариты монолитных фундаментов под типовые колонны двухветвевого сечения, в частности для серии КЭ-01-52 одноэтажных промышленных зданий, принимаются по серии 1.412-2/77. Размеры подколонной части таких фундаментов приведены в табл. 4.27. Габариты плитной части имеют типоразмеры от 1 до 18, а также типоразмер 19, при котором размер подошвы составляет 6×5 м. По высоте фундаменты могут быть 1—6-го типа. Остальные параметры такие же, как и в серии 1.412-1/77.
Железобетонные фундаменты под типовые колонны прямоугольного сечения, например по сериям ИИ-04, ИИ-20 и 1.420-6 для многоэтажных производственных зданий, принимаются по серии 1.412-3/79.
ТАБЛИЦА 4.27. ТИПЫ И РАЗМЕРЫ ПОДКОЛОННИКОВ
| Размеры колонн, мм | Рядовой фундамент | Фундамент под температурный шов | Размеры стаканов, мм | Объем стакана, м 3 | |||||||
| lc | bc | тип подколон- ников | размеры, мм | тип подколон- ников | размеры, мм | hg | lg | bg | |||
| luc | buc | luc | buc | ||||||||
| 300 | 300 | А | 900 | 900 | AT | 900 | 2100 | 450 450 | 400 | 400 | 0,08 0,12 |
| 400 | 400 | 650 1050 | 500 | 500 | 0,18 0,29 | ||||||
| 600 | 400 | Б | 1200 | 1200 | БТ | 1200 | 2100 | 650 1050 | 700 | 500 | 0,25 0,40 |
Отличие в маркировке фундаментов по сравнению с другими сериями заключается в том, что после цифры, обозначающей типоразмер подошвы, приводится высота плитной части. Размеры подколонной части фундамента приведены в табл. 4.27. Габариты плитной части включают типоразмеры от 1 до 18 и типоразмер 19 (с размером подошвы 5,4×6 м). по высоте фундаменты могут быть 1—6-го типа. Остальные параметры такие же, как и в серии 1.412-1/77. Монолитные железобетонные фундаменты под железобетонные типовые фахверковые колонны прямоугольного сечения, в частности по шифрам 460-75, 13-74 и 1142-77, принимаются по серии 1.412.1-4. Размеры фундаментов приведены в табл. 4.28. Сопряжение колонны с фундаментом шарнирное. Фундаменты разработаны для давления 0,15- 0,6 МПа. Применяется бетон класса В10. Армирование осуществляется сварными сетками из арматуры классов A-I, А-II и А-III. Пример узла опирания колонны на фундамент дан на рис. 4.11.
Под колонны зданий применяются сборные фундаменты из одного или нескольких элементов. на рис. 4.12 приведены решения сборных фундаментов под колонны каркаса для многоэтажных общественных и производственных зданий из элементов серии 1.020-1. Элементы фундамента типа Ф применяются на естественном основании, типа ФС — для составных фундаментов (табл. 4.29). Толщина защитного слоя бетона нижней рабочей арматуры принимается 35 мм, а остальной арматуры — 30 мм. Глубина заделки колонны в фундамент должна быть не менее величин, приведенных в табл. 4.30.
