Каталог комплектации Revit

Каталог комплектации включает в себя следующие категории семейств:

· Воронки внутреннего водостока;

· Дорожки на кровле;

· Ограждения для кровли;

· Опоры для кровли;

Каталог разработан в 2017- 2021 версиях Autodesk Revit. Файл имеет расширение *.rvt.

При открытии файла, пользователя встречает «ТН-Стартовое окно», в котором имеются ссылки на чертежные виды (рис. 1).

Рис. 1. Стартовое окно каталога

Через стартовое окно можно сразу попасть в выбранный раздел (чертежный вид). Структура видов разделена по категориям семейств, как показано на рис. 2.

Рис. 2. Организация диспетчера проекта

Модели комплектации и ведомости размещены на листах «Комплектующие_Основной 3D-вид», «Комплектация для кровли», «Ограждения для кровли», «Гидрошпонки», «Опоры для кровли», как показано на рис. 3.

Рис. 3. Пример размещенных моделей опор

Для удобства выбора элементов, модели комплектации разделены на 5 категорий (по типу применения, рис. 4):

1. Комплектующие для полимерных кровель;

2. Комплектующие для битумно- полимерных кровель;

3. Ограждения для кровель;

4. Опоры для кровель;

Рис. 4. Категории в каталоге

Для подсчета количества элементов комплектации разработаны спецификации:

· ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация гидрошпонок ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ADSK_Спецификация ограждений ТехноНИКОЛЬ;

· ADSK_Спецификация ограждений ТехноНИКОЛЬ (заполнение данных);

· ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация опор ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 1;

· ADSK_Спецификация элементов кровли ТехноНИКОЛЬ_ГОСТ_Форма 7;

· ТН_Спецификация элементов кровли ТехноНИКОЛЬ (подробная).

Большинство элементов имеет ряд параметров видимости и отключения, которые реализованы в виде «галочек» или выпадающих списков. Так, к примеру, в воронке парапетной имеется возможность отключать/включать листоуловитель, а также включать/отключать переход. Длина отвода также ограничена в вводе и имеет диапазоны, которые прописаны через всплывающие подсказки (рис. 5).

Рис. 5. Параметры семейства воронки

Семейства комплектации соответствуют BIM Стандарту 2.0 и содержат заполненные параметры необходимые для работы в шаблонах Autodesk Revit (рис. 6).

Рис. 6. Параметры ADSK

Опоры для кровли выполнены сборками, которые внутри себя содержат загружаемые семейства (общие). В спецификацию попадают именно комплектующие сборок, сами сборки – не попадают. Сборки можно разделить на 3 категории в каталоге:

1. Сборки опор, с типоразмерами по основания и выпадающими списками типов соединителей (рис. 7).

Рис. 7. Сборки опор

2. Сборки балок, также с типоразмерами, которые делятся по типу профиля в основании и выпадающими списками, которые предоставляют возможность выбора соединителя с каждой из сторон (рис. 8).

Рис. 8. Сборки балок

3. Сборка перекладин, с 2-ми типоразмерами по профилю перекладины и выпадающими списками для выбора каждого из соединителей, а также возможности настройки от 1-4 соединителей и выбора определенного типа скобы по галочке (рис. 9).

Рис. 9. Сборки перекладин

Из разработанных сборок пользователь формирует необходимую конструкцию, комплектующие которой подетально считаются в дальнейшем в ведомости (рис. 10).

Источник

Продукты Revit

Не удалось извлечь оглавление

Создание ограждения по эскизу

Автор:

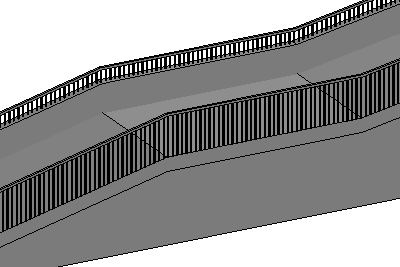

Постройте ограждение, создав эскиз траектории для ограждения, и затем выберите элемент-основу для размещения ограждения — например, пол или крышу.

Видеоролик: «Построение эскизов ограждений с основой»

1. Перейдите на вкладку «Архитектура» панель «Движение» раскрывающийся список «Ограждение» («Эскиз траектории»).
2. Если активный вид не позволяет построить эскиз ограждения, рекомендуется перейти на подходящий вид. Выбрать вид из списка и нажать кнопку «Открыть вид».
3. Для определения основы ограждения выберите вкладку «Изменить | Создать траекторию ограждения» панель «Инструменты» («Выбрать новую основу») и поместите курсор в положение рядом с основой (например, на полу, крыше, наверху стены, на лестнице или топографической поверхности).

При этом подсвечивается подходящий для выбора элемент модели.

При добавлении ограждения к лестничному пролету строить эскиз ограждения нужно вдоль внутренней линии стингера лестниц, чтобы ограждение приобрело соответствующую основу и уклон.

Это влияет на размещение и позиционирование ограждения, которое размещено на элементе лестницы.

Внесите требуемые изменения в свойства экземпляра на палитре свойств или щелкните элемент «Изменить тип», чтобы получить доступ к свойствам типа.

Щелкните значок («Выход из режима редактирования»).

Перейдите на 3D вид для просмотра построенного ограждения.

Источник

Каталог систем Revit

Представленный файл каталога содержит строительные системы ТехноНИКОЛЬ крыш, полов, фундаментов, фасадов и технической изоляции в виде семейств, соответствующих категорий. Каталог систем включается в себя следующие категории семейств:

• Крыши плоские по стальному и деревянному основанию;
• Крыши плоские по бетонному основанию;
• Крыши скатные;
• Полы;
• Фасады и стены;
• Фундаменты;
• Техническая изоляция и защитные покрытия.

Каталог разработан в 2017-2021 версиях Autodesk Revit. Файл имеет расширение *.rvt.
При открытии файла, пользователя встречает «ТН_Стартовое окно», в котором имеются ссылки на виды с продукцией, которые разбиты по разделам (рис. 1).

Через стартовое окно можно сразу попасть в выбранный раздел. Структура видов разделена по категориям семейств, как показано на рис. 2.

Материалы можно посмотреть в «диспетчере материалов», как показано на рис. 3, либо загрузить в проект отдельную библиотеку материалов ТехноНИКОЛЬ.

Все наименования материалов имеют префикс «TN», для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала:

TPR (Thermal Proofing) — Теплоизоляция;

SPR (Sound Proofing) — Звукоизоляция;

PRI (Primer) — Праймер, мастика, краска, герметик, клей, taikor;

WPR (Water Proofing) — Гидроизоляция;

VPR (Vapour Proofing) — Пароизоляция;

SPL (Separating Layer) — Разделительный слой, защитный слой;

FPR (Fire Proofing) — Огнезащита;

FIN (Finish) — Финишное покрытие, отделка;

FIX (Fixation) — Крепежные элементы;

(А) — Архитектурные материалы.

Информация по шифру категории представлена в каталоге, на листе «04_Правила именования материалов/ семейств» (рис. 4).

В материалах занесены и заполнены все необходимые значения параметров (рис. 5-7):

Так же заполнены параметры в материалах ADSK, для дальнейшего подсчета материалов в спецификациях (рис. 8).

Все системы наделены соответствующими параметрами. В них назначены необходимые материалы (рис. 9-10). Материалы пользователь может заменять на подходящие/аналоги из библиотеки материалов.

Системы технической теплоизоляции воздуховодов/трубопроводов содержат все необходимые параметры ADSK, а также дополнительные параметры (рис. 11).

3D вид, по умолчанию, содержит упорядоченные образцы семейств по соответствующим категориям с объемными подписями названий систем (рис. 12).

Виды с системами выполнены при помощи разрезов, на которых в ряд представлены «карточки» систем. На карточках расположена информация о названии системы, ее краткое описание, разрез модели с маркировкой каждого слоя, их описание и список альтернативных материалов (рис. 13).

Для подсчета количества систем/материалов разработаны спецификации (подсчет на основе параметров ADSK и системных – ТН):

• ADSK_Ведомость материалов вертикальных элементов;
• ADSK_Ведомость материалов кровли;
• ADSK_Ведомость материалов общая полная;
• ADSK_Ведомость материалов полов;
• ADSK_Спецификация изоляции воздуховодов;
• ADSK_Спецификация изоляции трубопроводов;
• ТН_Ведомость материалов (подробная);
• ТН_Ведомость материалов КРОВЛЯ Классик (подробная);
• ТН_Ведомость материалов по системам (подробная);
• ТН_Материалы ТехноНИКОЛЬ;
• ТН_Системы крыш;
• ТН_Системы полов, технической изоляции;
• ТН_Системы стен, фасадов, фундаментов (вертикальные элементы);
• ТН_Системы фундаментов (горизонтальные элементы);
• ТН_Спецификация материалов- КРОВЛЯ Классик (форма 7);
• ТН_Спецификация материалов- Плоские кровли (форма 7);

Ведомости размещены на листах по группам, как показано на рис. 14-16.

Ведомости для подсчета материалов и систем, разработаны по форме 7 ГОСТ (рис. 15).

Для изоляции трубопроводов и воздуховодов (рис. 16) разработаны отдельные ведомости на основе заполненных параметров ADSK по форме 1 ГОСТ (рис. 17).

В каталоге помимо спецификаций по ГОСТ разработаны ведомости, отображающие все необходимые описательные характеристики материалов, системы (рис. 18).

Примечания:

• Текстуры ТехноНИКОЛЬ вынесены в отдельный архив для скачивания;
• Минеральная плита на разрезе показана диагональной сеткой, т.к. для разреза задать извилистую линию теплоизоляции нельзя;
• В семействах каталога используются как стандартные, так и параметры по ADSK;
• В системах использованы условные материалы, которые пользователь в случае необходимости должен будет заменить на свои (бетон, профлист, основа стены, отделка полов и пр.);
• Фундаменты упрощены, некоторые элементы построены, но их применимость зависит от уровня детализации модели (ТН-ФУНДАМЕНТ Дренаж, ТН-ОГНЕЗАЩИТА Металл и т.п.);
• В каталоге разработана техническая изоляция категориями модели «материалы изоляции воздуховодов», «материалы изоляции трубопроводов». Подсчет производится по системным семейства, а не по назначенному материалу. Поэтому копировать необходимо сами преднастроенные типы изоляции из шаблона.
