Оклады для плоских кровельных покрытий ESV, ESJ
Оклад для плоских кровельных покрытий позволяет соединить мансардное окно с плоскими кровельными материалами: кровельное железо, гибкая черепица, различные непрофилированные кровельные материалы до 10 мм.
Оклад ESV изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий. По индивидуальному заказу оклад может быть изготовлен в другом цвете из палитры RAL.
Стандартная глубина посадки окна с окладом ES:
- V (на 30 мм глубже других окон);
- J (-30 мм от глубины V, на 60 мм глубже других окон). Более глубокая посадка повышает теплоизоляционные свойства окна, а также улучшает эстетику крыши, особенно при использовании плоских кровельных покрытий.
Оклады типа ES рекомендуется устанавливать в крыши с углом наклона:
ESV — от 15 ° до 90 °;
ESJ — от 20° до 90°.
Конструкция оклада
Оклад состоит из четырех основных элементов. Нижний элемент имеет изнутри специальное клейкое покрытие, которое обеспечивает надежное соединение оклада с кровельным материалом.
Источник

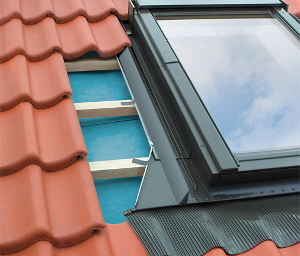

Оклад для высокопрофилированных кровельных покрытий EHN-P
Оклад для высокопрофилированных кровельных покрытий позволяет соединить окно с кровельными материалами с высотой профиля до 90 мм: керамическая черепица, металлочерепица. Элемент оклада (фартук), закрывающий снаружи нижнюю часть окна, имеет большие размеры — длину и ширину (по сравнению с другими типами окладов), что обеспечивает более качественное соединение с высокопрофильным кровельным покрытием.
Оклад типа EHN-P изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий.
Оклады EHN-P рекомендуется устанавливать в крыши с углом наклона от 15 ° до 90 °.
Конструкция оклада
Оклад состоит из четырех основных элементов. Длинный и широкий эластичный фартук, завершающий нижний элемент оклада, позволяет легко соединить оклад с высоким профилем кровельного покрытия. Фартук имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. Благодаря своей гибкости и эластичности „фартук” лекго принимает форму профиля кровельного покрытия. Для лучшей гидроизоляции окна в комплект оклада группы ЕНN-P входят водоотводящая планка, которую рекомендуют устанавливать под наклоном на расстоянии 30 см над окном, а также специальные поролоновые клинья, которые предохраняют кровельную систему в зоне окна от проникновения пыли, листьев и снега.
Элементы оклада:
1 – верхний элемент оклада;
2 – нижний элемент оклада с эластичным фартуком длиной 220 мм;
3 – боковые элементы;
4 – водоотводящая планка;
6 – защитные поролоновые клинья;
7 – планка, поддерживающая верхний ряд черепицы;
Источник

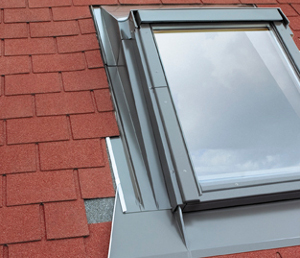

Оклад ESA, EZA-P, EHA-P для изменения угла монтажа окна
Стандартный оклад предназначен для одиночной установки в плоскость крыши.
Существуют также комбинированные оклады для установки мансардных окон в горизонтальных группах.
Оклад E_А изготавливается в трех типах в зависимости от профиля кровельного покрытия:
- оклад ESA – для плоских кровельных покрытий с толщиной покрытия не более 10 мм (2 слоя по 5 мм), например, гибкая черепица;
- оклад EZA-P – для профилированных кровельных покрытий с высотой профиля не более 45 мм, например, черепица, металлочерепица;
- оклад EHA-P – для высокопрофилированных кровельных покрытий с высотой профиля не более 90 мм, например, черепица, металлочерепица.
Возможен только один вариант глубины посадки мансардного окна при использовании оклада E_A – глубина посадки V.
Оклад E_А предназначен для монтажа в крыши с углом наклона от 10 до 75°.
Конструкция оклада
Оклад состоит из четырех основных элементов. Нижний элемент подбирается под соответствующий тип кровельного покрытия. Конструкция верхнего и боковых элементов оклада сохраняет свободное пространство между окладом и оконным коробом, что дает возможность дополнительно утеплить приподнятые элементы оклада.
1 – верхний элемент оклада;
2 – нижний элемент оклада;
3 – боковые элементы;
5 – водоотводящая планка;
6 – защитные поролоновые клинья;
7 – планка, поддерживающая верхний ряд черепицы;
Источник
Характеристика
Функции изоляционного оклада
Изоляционный оклад предназначен для обеспечения водонепроницаемости соединения кровельного материала и оконного блока, являясь защитой от дождя, снега и ветра. Разные типы окладов делают возможной герметичную установку окна в любой вид кровельного покрытия. В стандартном предложении все изоляционные оклады изготавливаются из алюминия с полиэстеровым покрытием серо-коричневого цвета (приближенного к RAL 7022), которое гармонично сочетается с типовыми цветами различных кровельных материалов. По индивидуальному заказу оклады и металлические накладки на окна могут быть выкрашены в любой цвет палитры RAL, а также выполнены из меди или титан-цинка.
Виды изоляционных окладов
Изоляционные оклады к окнам для крыши FAKRO подразделяются на типы в зависимости от используемого кровельного покрытия и способа монтажа окна. Стандартные оклады позволяют устанавливать окна в самые распространенные кровельные покрытия: плоские материалы – оклад ЕS, профилированные материалы (высота профиля до 4,5 см) – оклад ЕZ, высокопрофилированные материалы (с высотой профиля от 4,5 см до 9 см) – оклад ЕН. Универсальная система монтажа позволяет выбирать оптимальную глубину установки окна в крыше, что значительно улучшает тепло- и гидроизоляцию окна и общую эстетику кровли. В зависимости от типа кровельного покрытия, пожеланий архитектора или заказчика окно можно установить на трех разных уровнях глубины посадки в кровле: N = + 30 мм (относительно посадки V), V = 0 мм и J = – 30 мм (относительно посадки V). Глубина посадки V является стандартной. Окно утоплено в кровлю на 60 мм. Именно при такой посадке окно находится в тепловом контуре кровли, его можно надежно гидроизолировать. При обозначении типа оклада последняя буква указывает на глубину посадки окна относительно обрешетки.
Материал из которого изготовленый фартух: P – фартух из свинца, A – фартух из алюминия.
Например, аббревиатура EZV-P означает:
Е – изоляционный оклад,
Z – профилированный тип кровельного покрытия,
V – глубина посадки.
P — свинцевий фартух
Классификация стандартных окладов по виду кровельного покрытия и глубине посадки окна в кровле:
глубина посадки окна
тип кровельного покрытия | |||||
— | ESV | ESJ | S | ||
EZN-P | EZV-P | EZJ-P | Z | ||
EHN-P | — | — | H | Покрытия до 90 мм: черепица, металлочерепица. |
Компания FAKRO предлагает также специальные оклады. Для чешуйчатого покрытия удобно использовать оклады ЕL и ЕG, а для фальцевых кровель – оклад ЕЕ. В эту группу также входят оклады с дополнительными функциями, такие как: оклад с дополнительным утеплением ЕНN-AT Thermo и оклад для изменения угла монтажа окна – оклад ЕА. Существует также конструкция ЕFW, позволяющая устанавливать окна в плоские крыши с углом наклона от 0°.
Источник
Оклады для мансардных окон FAKRO (ФАКРО)
Изоляционный оклад нужен для того, чтобы:
- Правильно установить мансардное окно на крыше.
- Обеспечить герметичное соединение рамы с любым кровельным материалом — защитить стык от дождя и снега, отвести от него воду.
Чтобы мансардное окно FAKRO можно было установить на любом кровельном материале, компания выпускает несколько видов окладов.
Маркировка состоит из 3-х букв:
- тип оклада (Е – одиночный, К – комбинированный, на несколько окон).
- высота профиля кровельного материала (S – гладкие кровли, Z – высота профиля до 45мм, H – от 45 до 90мм).
- глубина посадки мансардного окна в кровле (V – нормальная глубина, стандарт FAKRO для России, N – высокая посадка, V+30 мм, J – низкая посадка, V-30 мм).
Важно, что стандартная глубина посадки (V) у FAKRO на 30 мм глубже, чем у других марок. Это улучшает теплоизоляцию окна.
Одиночные оклады для плоских кровель (ESV)
Обеспечивают правильную и герметичную установку окон на плоские кровельные материалы – мягкую черепицу, рубероид, кровельное железо.
ESV состоит из элементов:
1 — нижний элемент (на него изнутри нанесен клеящий слой для прочного крепления на кровельном материале);
2 – боковые элементы;
3 – верхний элемент;
4 – кляммеры.
В стандартном варианте изготавливается из листового алюминия с покрытием полиэстер серого цвета (соответствует RAL 7022). Выпускаются также оклады ESV CU из листовой меди для медной черепицы BRAI и медных кровель. Внешние накладки на окно для ESV CU также должны быть изготовлены из меди.
Одиночные оклады для профилированных кровель (EZV-P)
Предназначены для металлочерепицы и глиняной черепицы. Высота профиля – не более 45 мм.
EZV-P состоит из элементов:
1 – нижний элемент с эластичным фартуком длиной 165 мм;
2 – боковые элементы;
3 – верхний элемент;
4 – кляммеры;
5 – планка водоотвода;
6 – защитные поролоновые клинья.
Гибкий нижний элемент («фартук») выполнен из свинца. С внутренней стороны нанесен клеевой слой. При установке мансардного окна фартук изгибается по форме профиля, прижимается к нему и приклеивается. Образуется герметичное соединение. Водоотводящую планку для окладов окон группы EZ устанавливают на расстоянии 30 см выше окна, под наклоном. Поролоновые клинья защищают подкровельное пространство от пыли, листьев и снега.
Специальные оклады Факро
Утепленный оклад для окон
EHV-AT Thermo снижает теплопотери в районе окна по сравнению с обычными окладами. Может ставиться на кровли с высотой профиля до 90 мм. В качестве теплоизоляции используется слой минеральной ваты – наклеена по всему периметру. EHV-AT Thermo устанавливается на кровли с углом наклона 15-90°.
Для кровель с малым углом наклона
В кровлях с углом наклона от 0 до 15° используется конструкция EFW. Она увеличивает угол наклона стеклопакета на 15° — через него будет поступать больше света. Подходит для открывающихся и «глухих» окон. Состоит из короба с дополнительной теплоизоляцией и оклада. Стандартный — для одиночного окна, есть комбинированные системы для установки окон в группах. Система EFW рассчитана на плоские кровельные покрытия толщиной не более 8 мм.
EUV/B предназначен для карнизных окон, установленных в комплексе с мансардным. Универсальный – годится для любых кровель с углом 15-55°. Изготовлен из листового алюминия с покрытием полиэстер, цвет серый (RAL 7022).
Крыша с изломом
Если на изломе кровли ставится мансардное окно, нужен оклад KM. Верхнее окно устанавливается на крыше с углом наклона 15-60°, нижнее — на крыше с углом 45-90°. Рекомендованный угол излома кровли — от 105 до 150°. Окна ставятся одно над другим и стыкуются с помощью специального мансардного модуля. Глубина посадки окна стандартная — «V». KM состоит из соединяющего элемента и боковых элементов к нижнему окну. Универсальный — подходит для плоских, профильных и высокопрофильных кровель (KMW-L — для чешуйчатых покрытий).
Коньковый комплекс ER объединяет два высокорасположенных окна по обе стороны от конька. Устанавливается на крыши с углом наклона от 15 до 55°, угол между стеклопакетами получается от 70 до 150°. ER состоит из двух окладов (без верхних элементов и водоотводящих планок) и универсального конькового соединительного элемента. Глубина посадки — «N» или «V». В коньковом комплексе рекомендуется устанавливать белые влагостойкие окна FTP-W или ПВХ PTP.
Комбинированные оклады
Для установки нескольких мансардных окон в одной группе используются комбинированные оклады (обозначение К). Из них, как из конструктора, можно собирать горизонтальные, вертикальные и комбинированные группы окон на крыше. Расстояние между соседними окнами в одной группе – не меньше 10 см. Если же планируется поставить внешние рольставни, то не менее 20 см.
- для плоских кровель (KSV)
- для профильных кровель (KZV)
