Расчёт крыши

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.

С помощью сервиса можно делать расчеты:

• односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
• любого перечисленного вида крыш с учетом мансарды;
• любого перечисленного вида крыш, учитывая разный угол наклона;
• площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 1200 сантиметров; результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Источник

Расчёт вальмовой крыши

Скачать, сохранить результат

Выберите способ сохранения

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Источник

Расчёт двускатной крыши

Скачать, сохранить результат

Выберите способ сохранения

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Источник

Онлайн калькулятор расчета крыши с чертежами

Программа расчета крыши онлайн позволяет пользователям рассчитывать кровли любой сложности (включая кровли с десятками скатов) и экономить, заказывая только тот объем материала, который реально нужен

Зарегистрироваться и попробовать бесплатно

7 причин использовать наш калькулятор расчета кровли онлайн

Что умеет наша онлайн программа расчета крыш?

Наш онлайн калькулятор кровли позволяет:

• Рассчитать крышу из металлочерепицы
• Рассчитать кровлю из профнастила
• Посчитать кровлю из гибкой (мягкой) черепицы
• Посчитать крышу из фальцевой кровли
• Так же можно расчитать онлайн любую кровлю, расчет которой можно вести по площади или прямоугольным материалом (в т.ч. различные виды черепицы, деревянную кровлю и т.п.)
• По результатам расчета крыши — получить чертеж кровли

Зарегистрироваться и попробовать бесплатно

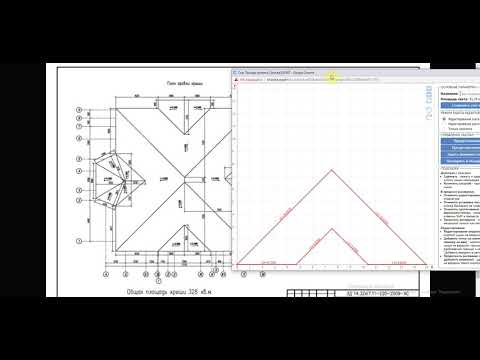

Демонстрация работы онлайн калькулятора крыши

Так как расчет даже двухскатной или вальмовой крыши не самая простая задача — предлагаем ознакомиться с Quickstart’ом (быстрое начало)

Онлайн экспресс-калькулятор кровли

Мы создали отдельный экспресс-калькулятор для онлайн расчета самых простых и типовых видов кровли. Он позволяет:

• Рассчитать односкатную кровлю
• Посчитать двускатную кровлю
• Рассчитать шатровую крышу
• Посчитать вальмовую крышу
• Рассчитать мансардную кровлю

Данный калькулятор крыши не требует регистрации и все результаты и чертежи придут к Вам на почту, включая ссылку с детальной раскладкой материалов (если Вы не авторизовались в системе).

Онлайн калькулятор расчета угла наклона крыши

В случае если Вам не требуется полноценная система расчета кровли или если в процессе расчета потребовалось посчитать длину ската или его угол, то мы сделали для Вас калькулятор наклона крыши. Данный калькулятор абсолютно бесплатен и не требует регистрации.

В калькулятое наклона крыши можно посчитать: длину ската, угол наклона кровли, длину порекции кровли и высоту кровли — все в зависимости от уже имеющихся данных.

Возникли сложности? Ответы на все вопросы найдете в нашей справке!

Источник

Онлайн калькуляторы

Представляем вам набор инструментов для расчета количества материалов и их комплектации.

Калькулятор материалов плоской кровли

C помощью данного калькулятора вы сможете рассчитать необходимое количество материалов для устройства плоской кровли

Онлайн-карты

С помощью данного инструмента вы сможете быстро найти требуемые расчётные параметры из различных нормативных документов в соответствии с выбранным населённым пунктом

Теплотехнический калькулятор с учётом неоднородностей

С помощью данного онлайн калькулятора вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций

Калькулятор ветровой нагрузки на кровлю

Подбор шага крепежа, толщины балласта и ширины рулонов для устройства гидроизоляционного слоя в зависимости от ветровой нагрузки на кровлю

Калькулятор клиновидной теплоизоляции

Расчет количества клиновидной теплоизоляции для формирования основного уклона и контруклона на плоской кровле

Калькулятор скатной кровли Prof

Расчёт расхода кровельных материалов для скатной крыши

Техническая изоляция

Данный расчет решает проблему выбора оптимальной толщины изоляции для энергосбережения. При расчете по нормам теплового потока толщина теплоизоляции определяется по ограничению плотности теплового потока через стенку трубопровода/резервуара

Калькулятор по расчету количества сегментов XPS для трубопроводов

С помощью данного калькулятора вы сможете рассчитать необходимое количество сегментов и полуцилиндров XPS применяемых для теплоизоляции трубопроводов надземной, подземной канальной и бесканальной прокладок. А также сможете узнать какое количество комплектующих потребуются для монтажа

Калькулятор для расчёта параметров системы огнезащиты металлических конструкций

C помощью данного калькулятора вы сможете рассчитать требуемую толщину огнезащитных материалов и их количество, для металлических и бетонных конструкций

Звукоизоляционный калькулятор

С помощью данного онлайн калькулятора вы сможете подобрать систему звукоизоляции и рассчитать необходимую толщину звукоизоляционного слоя, исходя из требуемых индексов изоляции воздушного и ударного шума для конкретного региона (страны), типа здания и изолируемой конструкции, а также вида строительной системы

Калькулятор расхода тепловой энергии

Расчет базового значения удельного расхода энергии на отопление согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №1550/пр от 17.11.2017

Калькулятор расчета количества материалов системы штукатурного фасада ТН-ФАСАД Профи

С помощью данного онлайн калькулятора вы сможете рассчитать количество материалов, необходимое для выполнения комплексной системы тонкослойного штукатурного фасада ТН-ФАСАД ПРОФИ
