Особенности свайно плитного фундамента

Предназначение свайно-плитного фундамента

Планируя возведение дома, дачи, бани и других вспомогательных сооружений на участке, многие застройщики выбирают свайно-плитный фундамент. Основания этого типа сложны в изготовлении, но обладают рядом уникальных эксплуатационных качеств. Сочетание практичности, надежности и долговечности делают свайный фундамент с плитой наиболее популярной конструкцией в частном строительстве. Данная опорная система имеет свои отличительные особенности, плюсы и минусы, сферу применения.

Описание свайно-плитного фундамента

Свайно-плитный фундамент отличается повышенной устойчивостью и надежностью

Свайно-плитный фундамент отличается самым сложным устройством среди существующих аналогов. Поэтому выбирают его при строительстве на неустойчивых грунтах и участках, где есть вероятность его подтопления. Готовое основание настолько надежно, что на нем можно возводить тяжелое многоэтажное здание. Особенность конструкции заключается в распределении нагрузок на грунт через заглубленные и поверхностные элементы. С одной стороны, достигается устойчивость строения за счет свай, с другой — исключение его проседания благодаря большой площади опорной плиты на свайном фундаменте.

Конструктивно комбинированный свайно-плитный фундамент состоит из таких частей:

1. Скважины с отсыпкой. Отверстия делаются диаметром 20-40 см в зависимости от несущей способности почвы и веса строения. Подушка из песка и щебня выполняет функцию дренажа и гасителя колебаний грунта.
2. Сваи. Наиболее доступными и простыми в создании считаются буронабивные опоры. Более надежными являются винтовые сваи, но срок их службы ограничен устойчивостью металла к коррозии. Самый лучший вариант — железобетонные столбы. Но и здесь есть свой минус — аренда дорогостоящего оборудования, с помощью которого сваи вбиваются или вдавливаются в землю.
3. Плита. Сборная или монолитная на сваях. В первом случае применяются ЖБИ заводского изготовления. После укладки они скрепляются между собой сваркой и клеевым раствором. Монолитная плита на винтовых сваях отливается непосредственно на месте. Перед заполнением формы проводится армирование с созданием общего между опорами и плитой каркаса.

Отдельным пунктом идет гидроизоляция и утепление. Плита на ЖБ сваях отливается и укладывается на подложку из рубероида и пенопласта, а стенки скважин отделываются рулонным водонепроницаемым материалом.

Целесообразность применения

Свайно-плитный фундамент возводят на пучинистых грунтах, склонных к подтоплению

Общей проблемой всех застройщиков является достижение необходимой степени устойчивости зданий в неустойчивых грунтах. Кроме этого, инженерам необходимо знать и учитывать в расчетах глубину промерзания земли. В ряде случаев при выборе технологии плита на сваях фундамент одинаково успешно переносит перепад влажности грунта и циклы его замораживания-размораживания.

Исходя из этого целесообразно использовать эту конструкцию в таких условиях:

• рыхлые и слабые почвы;
• высокий уровень залегания грунтовых вод;
• болота и торфяники;
• высокая степень морозного пучения;
• реальный риск сезонных подтоплений;
• сильное промерзание земли в продолжительные зимы;
• невозможность отрывки котлована из-за густой подземной инфраструктуры;
• сложный рельеф участка;
• создание пристройки к зданию на ленточном основании;
• сейсмическая активность региона;
• ведение малоэтажного строительства на неисследованных участках.

Нижняя часть свай опирается на плотные слои грунта, перенося на них вертикальную нагрузку от здания. При этом одиночные изделия имеют свойство ощутимо вибрировать, входя в состояние резонанса с домом. Фундаментная плита выполняет функцию увеличенного ростверка, связывая все опоры в единую систему и гася все колебания.

Особенности свайно-плитного фундамента

Сваи и плита устраняют нагрузку, возникающую из-за движения почвы, ее замораживания и оттаивания

Свайно-плитные фундаменты по своей сути являются комбинированием опорных систем свайного и плитного типа. Существует несколько разновидностей таких оснований. Плита может быть заглубленной, поверхностной и подвешенной. В свою очередь соединение фрагментов проводится через армирование, оголовки и без сцепления, когда верхняя часть укладывается на изоляцию на опорах.

Основные преимущества технологии:

• Универсальность. Сооружение можно устанавливать практически на всех типах грунта, кроме скального, который не поддается бурению. Главное — достижение плотного слоя.
• Эффективное противодействие вплоть до полного устранения нагрузок, возникающих в процессе пучения грунта.
• Возможность ведения строительства на дне водоемов, неровных участках и склонах, обустройства пристроек к возведенным ранее зданиям без риска ослабления их фундамента.
• Уменьшение или отсутствие земляных работ, связанных с отрыванием котлована, выравниванием участка и вывозом земли.

Минусы комбинированных опорных систем:

• Отсутствие возможности обустройства подвального помещения. Любые подобные действия нарушают устойчивость и целостность свайного поля.
• Длительность строительства, так как каждый этап связан с ожиданием контрольного срока набирания бетоном прочности.
• Дороговизна. Часто требуется арендовать специальную технику и рабочих. Довольно большие расходы на покупку и транспортировку строительных материалов, проведение утепления и гидроизоляции.
• Зависимость от погодных условий. Мокрые работы нельзя проводить при отрицательной температуре и во время дождя.

Тем не менее, свайно-плитная технология становится все более востребованной, как в малоэтажном, так и в промышленном строительстве.

Технология возведения своими руками

Количество свай определяется несущими свойствами грунта

При самостоятельном возведении здания сначала следует получить данные о свойствах грунта, затем провести расчеты и составить чертежи обоих элементов конструкции.

Строительство свайно-плитного фундамента состоит из таких этапов:

1. Подготовительные работы. Для начала территория очищается от мусора, растительности, вспомогательных сооружений и элементов дизайна. После этого определяется место, где будет дом, и проводится разметка. Если будет применяться комбинированная технология, выкапывается котлован для плиты. Дно ямы выравнивается и утрамбовывается. Заключительной фазой подготовки является обозначение мест, где будут опоры.
2. Установка свай. При строительстве своими руками используются винтовые или буронабивные сваи. Опоры с лопастями вкручиваются в грунт до достижения заданной глубины. При необходимости проводится их наращивание. После этого излишки труб срезаются, а в них заливается бетон. При монтаже буронабивных свай сначала изготавливаются скважины с использованием ручного или моторного бура. Затем в отверстия вставляется съемная или постоянная опалубка. Это может быть скрученный рубероид, трубы из пластика, металла или асбестоцемента. В опалубку вставляется объемный каркас, а уже затем она заполняется бетоном с наполнителем из мелкого щебня.
3. Заливка плиты. Наиболее эффективным способом считается скользящее крепление по оголовкам топор. При такой конструкции обеспечивается достаточная прочность в сочетании с подвижностью и блокированием сырости и холода от опор. На дно котлована укладывается геотекстиль, затем гидроизоляция. После этого засыпаются слои песка и щебня, размещается утеплитель. Затем собирается опалубка и каркас. Его высота должна быть на 3-5 см ниже уровня заливки и на расстоянии 3-5 см от дна. Заполнять опалубку раствором нужно непрерывно или с минимальными промежутками.

Продолжать строительство можно не раньше чем через 28 суток, когда бетон наберет полную прочность.

Некоторые нюансы

При обустройстве буронабивных свай применяют гидроизоляцию

При изготовлении плитно-свайного фундамента рекомендуется придерживаться таких правил:

• составлять схему с таким расчетом, чтобы расстояние между опорами не превышало 200 см;
• устанавливать опоры на углах, по периметру и в местах соединения внешних стен и перегородок;
• вязать арматуру проволокой, так как от сварки металл теряет прочность и ржавеет;
• при изготовлении буронабивных свай всегда использовать гидроизоляцию, чтобы вода из раствора не ушла в почву;
• планируя основание, всегда оставлять запас прочности из расчета добавление новых уровней в здание.

Во всех случаях, если есть такая возможность, для проведения геологоразведки следует приглашать специалистов.

От правильности обустройства опорной системы зависит сохранение зданием вертикального положения, устойчивость к изменению состояния грунта и равномерное распределение давления. Именно основание определяет срок службы любого объекта недвижимости. Именно поэтому расходы на возведение опорной системы составляют до 40% от общей сметы.

Источник

Свайно-плитный фундамент

Поэтапное выполнение работ

Фундамент плита на сваях, технология строительства которого требует поэтапного выполнения работ, создается путем последовательного создания свайного поля и заливки бетонной плиты. Рассмотрим создание СПФ на буронабивных сваях, один из наиболее сложных и трудоемких вариантов.

Подготовка

Подготовительные работы начинаются с освобождения участка от растений, посторонних предметов, демонтажа ненужных сооружений и элементов благоустройства. Затем производится выравнивание поверхности (планировка). Если проектом предусмотрено создание заглубленной утепленной плиты, то под нее следует выкопать котлован соответствующих размеров.

Следующим действием станет разметка свайного поля. Для этого используются натянутые шнуры и колышки. Обозначаются границы участка, согласно схемы вбиваются колышки по осям будущих скважин. В процессе разметки необходимо постоянно контролировать правильность установки кольев, проверять параллельность линий и точность прямых углов.

Изготовление свай

После окончания разметки приступают к бурению скважин. Они имеют определенную глубину и диаметр, обеспечивающие расчетные параметры свай. В готовую скважину опускают гильзу (обсадную трубу, несъемную опалубку) — трубу из пластика или свернутой полосы рубероида. Гильза обеспечит необходимый режим застывания бетона и предотвратит преждевременный выход воды из раствора в грунт. Кроме того, гильза впоследствии будет выполнять функции гидрозащитной оболочки для сваи, предотвращать капиллярное пропитывание бетона почвенной влагой.

Следующим действием станет изготовление арматурного каркаса. Для него используют металлическую или стеклопластиковую арматуру, собранную в пространственную решетку. Ее размеры в сечении на 5 см меньше диаметра гильзы, а высота превышает глубину скважины для последующего объединения с армпоясом плиты. Готовый каркас опускают в скважину и фиксируют положение в неподвижном состоянии.

После того, как все скважины подготовлены, начинают заливку бетона. Для нее используют материал марки М400. Можно изготавливать его непосредственно на площадке, но, для ускорения работ и получения бетона максимально высокого качества, лучше заказать готовый материал с доставкой прямо на стройплощадку. Заливку производят с одновременным штыкованием для удаления пузырьков воздуха и уплотнения ствола сваи. После заполнения гильзы верхушку накрывают мешковиной и выдерживают необходимое время (2-3 недели) для набора конструкционной прочности. Вынужденную паузу обычно тратят на создание опалубки для плиты.

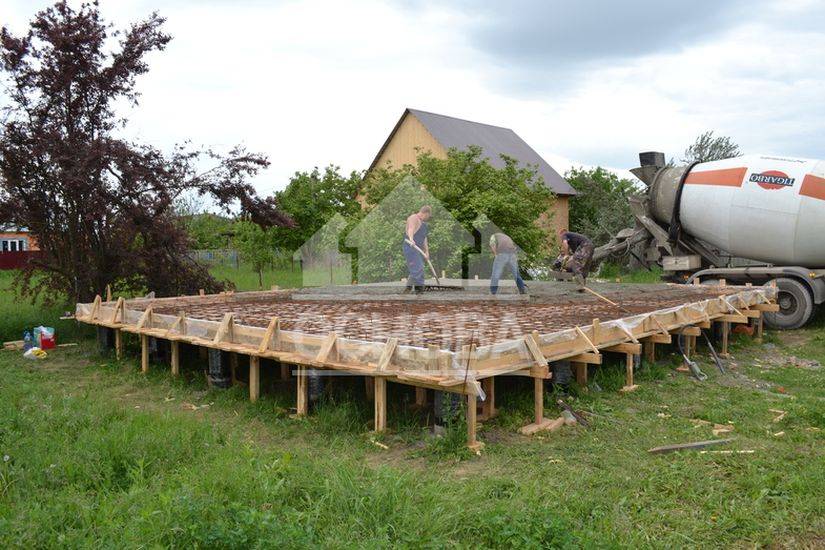

Заливка монолитной плиты

Заливка бетонной плиты производится с использованием разных методик соединения со сваями. Могут быть применены технологии:

• полное объединение свай и плиты с общим армпоясом;
• заливка плиты по оголовкам свай;
• изготовление «висячей» плиты с воздушным зазором между поверхностью почвы и нижней стороной плиты.

Их этих вариантов наиболее удачным считается заливка плиты по оголовкам свай. Причинами этого являются:

• отсутствие жесткой механической связи позволяет получить некоторую подвижность элементов фундамента, полезную в сейсмоопасных районах;
• наличие шва между бетоном свай и плитой способствует гидроизоляционной отсечке капиллярной влаги.

Перед заливкой бетона необходимо произвести весь комплекс предварительных работ — насыпать песчаную подушку, уложить слой теплоизолятора, собрать опалубку, связать арматурный каркас.

Песчаная подушка толщиной 15-20 см тщательно трамбуется и выравнивается по горизонтали. Поверх нее укладывают слой геотекстиля, на который укладывают теплоизолятор (пеноплекс для фундамента). После этого переходят к сборке опалубки.

Форма для отливки собирается из щитов, высота которых на 10-15 см больше толщины плиты. Если планируется изготовление «висячей» плиты, конструкция опалубки усложняется, так как она должна выдержать вес бетона и арматуры. Для сборки используются обрезные доски толщиной 25-40 мм. Сборку производят с максимальной плотностью, без щелей и зазоров.

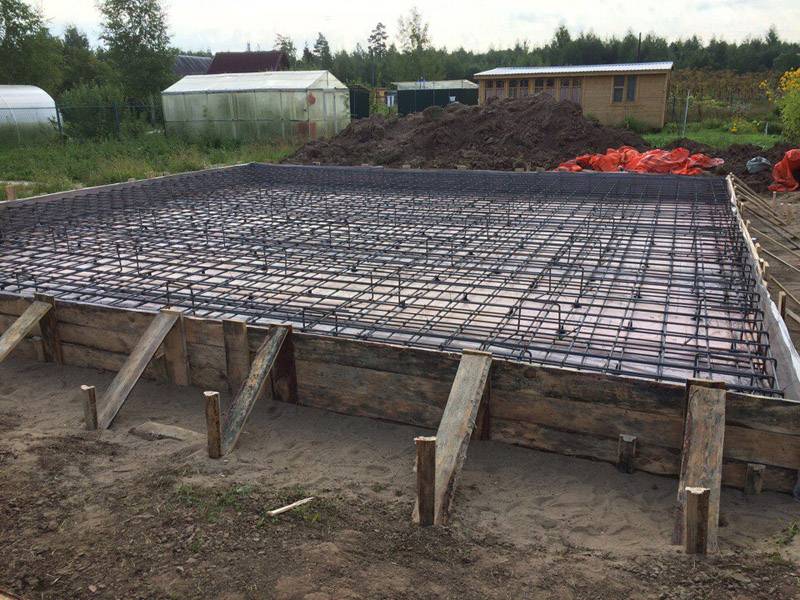

Арматурный пояс связывают из металлических рифленых стержней. Для соединения используется отожженная стальная проволока толщиной 1мм. Высота каркаса должна быть на 5 см меньше толщины плиты.

Заливку бетона следует производить одномоментно. Перерывы более 1 суток недопустимы, так как за это время бетон начнет схватываться и монолитной структуры отливки не получится. Полностью залитую и проштыкованную плиту накрывают полиэтиленом или мешковиной от солнца. Первые 10 дней бетон несколько раз в сутки поливают водой из шланга. Снимать опалубку можно через 2 недели, а продолжать строительные работы можно через 28 дней.

Области применения СПФ

• слабонесущие или рыхлые грунты;
• участки с высоким уровнем залегания грунтовых вод;
• наличие сезонных подтоплений;
• заболоченные участки;
• торфяники;
• высокий уровень морозного пучения.

Эти условия требуют применения надежных опорных конструкций — свай. Они переносят нагрузку от веса дома к плотным грунтовым слоя, расположенным на большой глубине. Плита является дополнительным элементом, равномерно распределяющим нагрузку между всеми сваями и поглощающая вибрационные волны. Как правило, СПФ применяется для многоэтажных зданий, имеющих большую высоту. Они создают значительную нагрузку на опорную конструкцию и сильно вибрируют при эксплуатации. Мощная плита на свайном фундаменте, являющаяся увеличенным вариантом ростверка, соединяет все сваи в единую опорную систему и поглощает паразитные колебания от конструкций дома.

Это интересно: Виды красок для деревянного пола — излагаем во всех подробностях

Расчет

Порядок расчета СПФ сложен, для неподготовленного человека эта процедура представляет собой непреодолимую задачу. Свайно-плитный фундамент, конструкция которого состоит из двух узлов, требует параллельного расчета несущей способности подземной и надземной частей основания. Необходимо определить:

• конфигурацию свайного поля;
• тип свай;
• количество вертикальных опор;

• схему их размещения;
• глубину и способ погружения.

Не менее сложен расчет плиты, при котором следует определить следующие параметры:

• степень осадки как самой плиты, так и всего основания в целом;
• уровень крена плоскости;
• конфигурацию плиты с учетом неравномерного расположения свай.

Кроме того, расчет нагрузки на основание выполняется по весу здания. Он складывается из двух величин — строительных конструкций и полезной нагрузки, состоящей из веса отделочных материалов, мебели, людей, прочих предметов и материалов. К этому прибавляют снеговую нагрузку на кровлю в зимнее время, степень воздействия ветра и прочие внешние факторы. Особенно сложно рассчитывать плитно-свайный фундамент для здания повышенной этажности, испытывающего увеличенные внешние нагрузки в сочетании с эксплуатационными воздействиями.

Для выполнения корректного и верного расчета требуется привлечь грамотного и опытного проектировщика, специализирующегося на фундаментах подобного типа. Попытки самостоятельно решить вопрос обречены на провал, поскольку, помимо математических формул, потребуются данные геологоразведки, значения сезонных колебаний уровня грунтовых вод, глубины промерзания почвы и прочие специальные показатели. Как вариант, могут быть использованы онлайн-калькуляторы, которых в сети имеется немалое количество.

Как сделать монолитный ростверк на сваях?

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

• разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
• по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
• как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
• далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
• внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
• если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк. Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.

Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

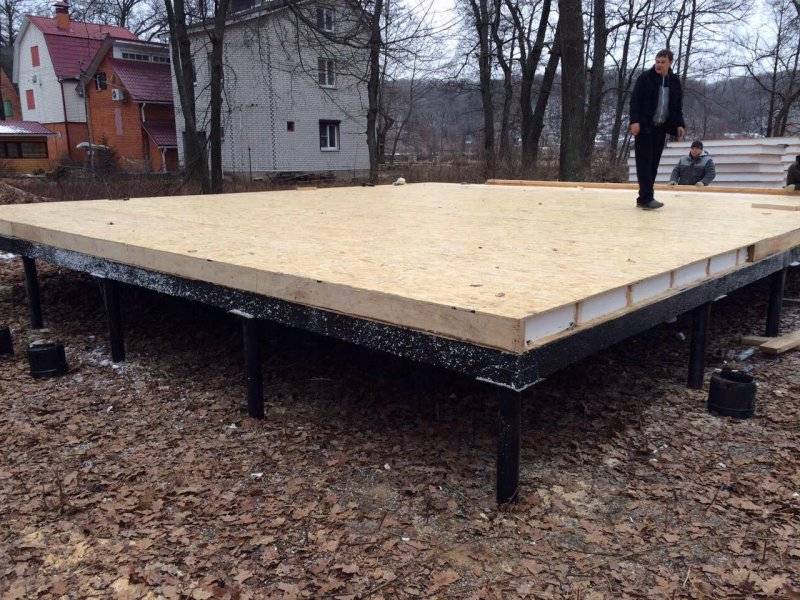

Напольный «пирог» (перекрытие здания на винтовых сваях)

Учитывая, что здание на винтовых сваях имеет снизу незащищенное пространство, свободно продувается ветром, следует правильно устраивать перекрытие нижнего этажа. Для начала укладывается несущий каркас из дерева, который совмещают с настилкой чернового пола из деревянных досок. Посмотрите видео, как правильно сделать перекрытие на винтовых сваях.

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

• Листовой пенопласт – листы материала укладываются по черновому полу. Стоит отметить, что при недостаточной изоляции от влаги и низких температур, пенопласт легко разрушается, распадаясь на мелкие сегменты. В целом листовой пенопласт, как утеплитель, прекрасно справляется с задачей.
• Минеральная вата – утеплитель предлагается к реализации в виде отдельных матов или в рулонах. Минвата бывает шлаковой, стеклянной или каменной – все виды прекрасно подходят для утепления перекрытия зданий на винтовых сваях. Материал следует защитить от воздействия влаги.
• Пеноплекс, пенополистирол – материалы идеально выполняют защиту строительных конструкций от промерзания и повышенной влажности. Утепление перекрытий построек на винтовых сваях пенополистиролом или пеноплексом самый надежный способ из всех имеющихся на сегодняшний день.

Свайный фундамент с монолитной плитой – один из популярных вариантов основания

Надежное основание на одиночных опорах постепенно набирает популярность среди частных застройщиков, так как обладает несколькими основными преимуществами перед прочими вариантами. Свайный фундамент быстрее сооружать, не нужно проводить объемные земляные работы, можно покрыть намного большую площадь и построить коттедж с внушительной площадью – все это косвенно приводит к значительной экономии денег, как на возведении фундамента, так и на строительстве всего частного дома.

Монолитный ростверк, связывающий выступающие части опор, также имеет несколько плюсов, сказывающихся на долговечности здания и его конструктивной прочности:

• Полноценная плита небольшой толщины изначально служит черновым перекрытием и не требует создания дополнительного пола;
• Нагрузка от веса здания и обратная сила выталкивания от грунта равномерно распределяется по всей площади, нагружая даже те сваи, которые стоят на более прочном
• основании. Таким образом, уменьшается давление на каждый отдельный элемент и конструкция не разрушается;
• Возможность создания нескольких вариантов расположения основания по отношению к поверхности почвы – высокий, на уровне грунта, немного заглубленный. Каждый из способов применяется, исходя из особенностей участка и после обработки данных геологоразведки;
• Внешняя отделка фундамента может не требовать дополнительного наружного утепления, так как закрытие пространства создает своего рода воздушный барьер, снижающий теплообмен между домом и окружающей средой. Даже без внешнего декора свайное основание с монолитной плитой достаточно утеплить изнутри дома, чтобы получить нормальный микроклимат внутри помещений;
• Строительство можно проводить в различное время года. Специалисты ИнноваСтрой используют бетон со специальными присадками, чтобы расширить температурный диапазон применения – основание можно заливать даже зимой или осенью;
• Полное армирование монолитной плиты, как правило, связано с арматурой внутри свай – это делает фундамент полностью единым и увеличивает его противодействие внешним факторам. Такие свойства, как опрокидывание и выталкивание из почвы, характерные для участков с уклоном, не будут влиять на состояние вашей загородной резиденции.

Виды и назначения

Перекрытие – конструкция, разделяющая здание по вертикали (обычно перекрытие устраивают над техподпольем и между этажами). Плиты перекрытия воспринимают нагрузки от веса элементов здания, мебели, людей, находящихся в дома, а затем передают эти нагрузки на стены постройки.

Конструкция цокольного перекрытия

Перекрытия принято подразделять по месту их расположения:

• Подпольные (цокольные)– эти конструкции служат для защиты здания от наружной среды (при устройстве дома на винтовых фундаментах), а также для отделения от подвального этажа, цоколя или техподполья.
• Междуэтажные – эти перекрытия устраиваются между этажами здания при строительстве объекта в несколько этажей.
• Чердачные – необходимы при строительстве зданий с мансардами и чердаком, их предназначение состоит в отделении жилых помещений от чердачных.

В этой статье постараемся выяснить, как правильно устроить цокольное перекрытие по свайно-винтовому фундаменту (винтовые сваи).

Монолитная плита – «плавающий фундамент» для торфяников

Основное отличие монолитной плиты от других видов фундаментов состоит в том, что при перемещении почвы (выпучивание), фундамент двигается вместе с построенными объектами, что исключает возникновение перекосов и неравномерные осадки здания. При движении в горизонтальной плоскости плита с постройками плавно перемещается (плывет), не вызывая разрушений возведенных на ней строений.

Такой тип фундамента подходит для легких построек (здания из дерева или пенобетонных блоков малой этажности), в таком случае монолитную плиту разрешается возводить без устройства дополнительных ребер жесткости.

Самое главное требование, чтобы монолитная плита создавала надёжное основание для здания – создание идеально ровной площадки под устройство плиты. Для этого необходимо спланировать участок с неспокойным рельефом, предварительно удалив всю растительность.

Если участок под устройство монолитной плиты имеет уклон, даже самый незначительный, построенное здание может сползти с фундамента при колебаниях почвы. Расчищенные участки под устройство монолитной плиты засыпают строительным мусором, щебнем. Слой подсыпки требует естественной усадки, если нет возможности ждать около года, применяют искусственное уплотнение насыпного слоя с помощью прокатывания механическими катками.

По уплотненному слою щебня необходимо выполнить бетонную подготовку, для чего изготавливают съемную опалубку, превышающую по размеру габариты фундаментной плиты. В установленную опалубку тонким слоем заливается бетон, который должен набрать прочность в течение нескольких суток.

Застывший прочный слой бетонной заливки прокладывают слоем утеплителя толщиной до 10 см, для этого используют «Пеноплекс» или пенополистирол. По слою утеплителя расстилается геотекстиль, края которого сваривают внахлест (две полосы должны иметь размер полосы нахлеста не менее 10 см). Геотекстиль– защитный слой, предохраняющий от разрушения бетонную стяжку.

Слой гидроизоляции прокладывают поверх геотекстиля, применяя для защиты от грунтовых вод диффузионные пленочные мембраны. Полосы диффузионной пленки сваривают по краю двумя параллельными швами с воздушным карманом между ними.

Следующий слой – геотекстиль, по которому проложена толстая пленка из полиэтилена. Если пленка состоит из полос, их склеивают между собой двусторонним скотчем.

После укладки изолирующих слоев, выставляют опалубку по размеру необходимой монолитной плиты. На опалубке можно отметить уровень требуемой бетонной заливки. В опалубку укладывают специальный каркас из арматурной сетки из прутка арматурного диаметром от 12 до 16 мм.

Уложенную бетонную смесь необходимо трамбовать специальным вибратором – перемешивание бетонной смеси позволяет удалить пузыри воздуха, которые могли образоваться при выполнении бетонной заливки. Верх плиты выглаживают виброрейкой, добиваясь идеально ровной поверхности.

Набравший прочность бетон предохраняют от воздействия почвенной влаги с помощью обмазочной гидроизоляции.

Монолитная плита идеально работает на торфяных почвах, обеспечивая устойчивость и долговечность построенных зданий. Однако работа по устройству плиты очень трудоемкая, к тому же стоимость материалов очень велика. Фундаменты на торфянике можно выполнить по другой технологии – с укреплением основания участка с помощью винтовых свай.

Выемка торфяного грунта

Есть еще одна технология устройства фундаментов на мокрых торфяниках – выемка грунта. По этой технологии убирают торф с участка застройки, если только толщина торфяного слоя незначительна, после чего возводят фундаментные конструкции на плотных грунтах. Определение толщины торфяника очень серьезная операция, при которой на участке требуется пробить несколько шурфов в разных местах, глубиной от 1 до 2 метров. Это позволяет лучше убедиться в протяженности и толщине торфяной прослойки.

Выемка торфа производится механизированной техникой с последующей планировкой участка.

Способов устройства фундаментов на слабых и мокрых грунтах, содержащих торф, множество – всегда стоит выбрать самый подходящий для каждого определенного случая.

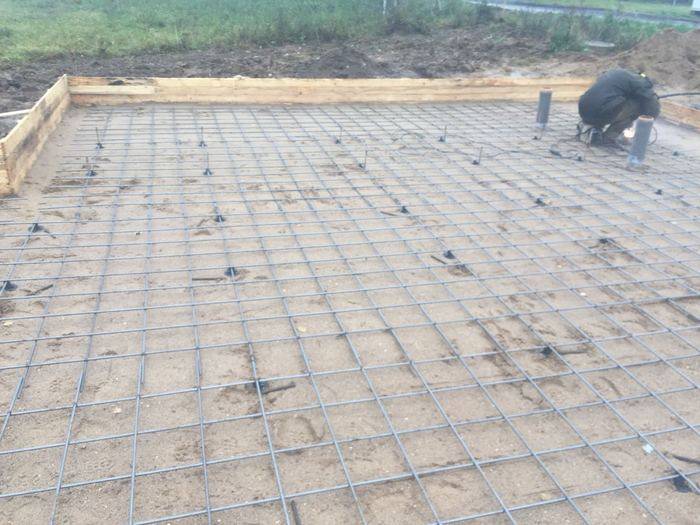

Армирование монолитной плиты на сваях

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас

Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.
