Фундаменты мелкого заложения

К этой группе фундаментов относятся отдельно стоящие фундаменты, ленточные фундаменты и фундаментные плиты.

Отдельно стоящие фундаменты — это в большинстве случаев столбчатые фундаменты под металлические или железобетонные стойки (колонны). Расстановка таких фундаментов производится так, чтобы сжимаемые зоны грунта под подошвами отдельно стоящих фундаментов не перекрывали друг друга. В отдельных случаях столбчатые фундаменты выполняются в виде ступенчатых фундаментов из трамбованного (набивного) бетона, но, как правило, их делают из железобетона.

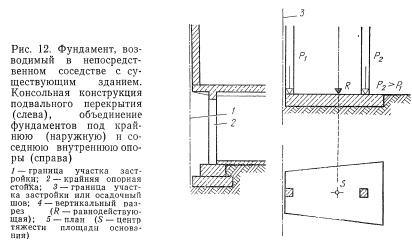

При строительстве, ведущемся вблизи существующих зданий, следует обратить внимание на то, чтобы угол наклона линии, соединяющей обрезы старого и нового фундаментов, был не более 30° Если фундамент нового здания должен устанавливаться вблизи старой постройки или на границе земельного участка, отведенного под застройку (например, фундамент для крайней колонны), то при не очень значительных нагрузках на фундамент можно сделать подвальное перекрытие консольным, а фундамент под наружную стойку объединить с фундаментом под соседнюю внутреннюю стойку (рис. 12).

Полы подвалов следует отделять от столбчатых фундаментов швами для того, чтобы избежать трещин, вызываемых разницей в осадках. Армирование железобетонных фундаментов производят стержнями, укладываемыми в двух взаимно перпендикулярных направлениях в соответствии с расчетом и требованиями норм DIN 1045.

Ленточные фундаменты — это традиционная форма фундаментов обычных кирпичных домов. Раньше они выполнялись из бута и кирпича, поэтому при обнажении фундаментов старых зданий следует соблюдать осторожность, в особенности если к старому зданию пристраивается новое. Сегодня ленточные фундаменты выполняются исключительно из бетона, причем при нормальных грунтовых условиях их делают на 10—20 см шире стен подвала.

Точное определение ширины фундамента производится инженером-конструктором с учетом фактической нагрузки, прочности бетона на сжатие и допускаемого давления на грунт основания (DIN 1054). При неармированных фундаментах не следует считать, что нагрузка передается от участка опирания стены на подошву фундамента под углом 60°; в зависимости от допускаемого давления на грунт и прочности бетона этот уклон выражается в виде отношения 1 п. Значения п для различных соотношений прочностных характеристик бетона и грунта даны в дополнениях к нормам DIN 1045, изданных в апреле 1975 г. (рис. 13).

Мастера и производители работ обязаны контролировать точное соблюдение проектных размеров в процессе устройства фундаментов. Иногда при вертикальных стенках котлованов после зачистки дна под фундамент до проектных отметок из-за небрежности строителей происходит осыпание грунта со стенок на подготовленную для бетонирования поверхность. Если осыпавшийся грунт не будет убран, то вследствие того, что поперечное сечение фундамента в разных точках по его длине окажется неодинаковым, существенно уменьшится несущая способность фундамента.

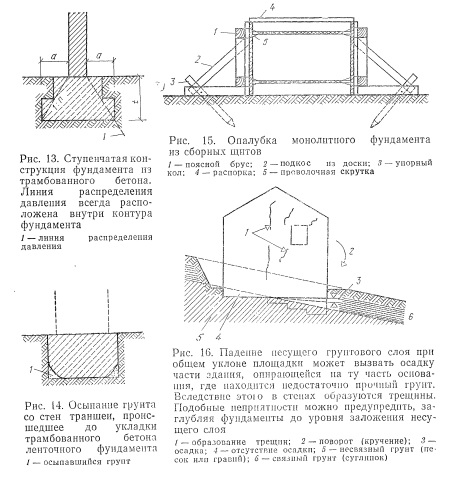

На рис. 14 показан монолитный ленточный фундамент, ширина которого у подошвы оказалась меньше проектной из-за подобной небрежности в производстве работ, что повлекло превышение допустимой нагрузки на грунт в конкретных условиях.

При устройстве монолитных фундаментов в рыхлых грунтах боковые доски опалубки должны иметь подкосы и распорки, причем эта опалубка остается в грунте после устройства фундаментов; только при соблюдении этих требований можно спокойно вынимать грунт до отметки подошвы фундамента и делать опалубку по боковым поверхностям фундаментной ленты сразу для всего фундамента (рис. 15).

В случае посадки здания на рельеф или же при значительных уклонах несущих слоев грунта (падение пластов) фундаменты следует заглублять в соответствии с падением несущего пласта. Если этого не сделать, то часть здания, фундамент которой попадает на недостаточно прочный грунт, начинает работать как консоль; в результате этого образуются трещины в стенах, как правило, косые, идущие вверх по направлению к оседающей части здания (рис. 16).

Под опоры стоечного типа можно также устраивать ленточные фундаменты. Это делается в тех случаях, когда нагрузки на стойки неравномерны, а грунт имеет тенденцию к осадке; такое конструктивное решение позволяет избежать неравномерных осадок фундаментов. При этом фундаменты следует выполнять из железобетона. Необходимо следить за тем, чтобы до начала бетонирования был устроен слой подготовки из тощего бетона или из кирпича (нормы DIN 1045). Наличие такого слоя гарантирует необходимую чистоту при укладке арматуры, а установка соответствующих прокладок между арматурными стержнями обеспечивает заданную толщину защитных слоев бетона. Металлические элементы ни в коем случае не должны соприкасаться с грунтом, ибо в противном случае опасность коррозии арматуры фундамента становится реальностью. Разрушение фундамента здания, в свою очередь, вызывает необходимость проведения весьма серьезных ремонтно-восстановительных мероприятий (подведение новых фундаментов), стоимость которых исключительно высока.

Фундаментные плиты как конструктивное решение фундаментов применяют в тех случаях, когда суммарная расчетная площадь, подошвы отдельно стоящих или ленточных фундаментов превышает половину общей застраиваемой площади (т. е. площади, занимаемой зданием или сооружением). С таким явлением мы сталкиваемся при малой или неравномерной несущей способности грунтов основания. При наличии грунтовых вод сплошная плита фундамента может одновременно выполнять функции гидроизоляционной «ванны».

Если фундаментная плита, стены и перекрытие подвала конструктивно объединяются в жесткую, работающую на кручение объемную коробку, то в таких случаях можно говорить о коробчатой конструкции фундаментов, о фундаментах коробчатого типа. Увеличение глубины заложения таких фундаментов сказывается благоприятно на их работе, так как при этом уменьшается тенденция грунта основания к выпучиванию и, следовательно, уменьшается опасность потери несущей способности грунта.

Источник

Что такое фундамент мелкого заложения

Существует множество разновидностей фундаментов, позволяющих реализовать различные архитектурные проекты даже при максимально негативных условиях грунта. И первое, с чем приходится бороться застройщикам, это – повышенная пучинистость почвы, на которой будут проводиться работы. Фундаменты мелкого заложения в данном случае являются оптимальным решением для частного строительства на мелких песках, супесях, суглинках и глинистых грунтах.

Основное понятие

Главная проблема сложных грунтов – пучнистость во время промерзания, что заставляет их значительно увеличиваться в объеме. Этот фактор приводит к постепенному разрушению фундамента и всей постройки. Этого можно избежать уравновешиванием выталкивающей силы повышением нагрузки на фундамент, то есть – весом здания, но частные дома и дачи относятся к легким постройкам, поэтому глубокие типы фундаментов, в том числе – и свайные, здесь не подходят. Решением проблемы является фундамент мелкого заложения.

Само название конструкции уже дает понять, что такое фундаменты мелкого заложения (ФМЗ). Глубина его заложения составляет от 40 до 50 см, что значительно уменьшает воздействие грунта во время пучения на боковую площадь стенок строения.

Минимальная глубина фундамента способствует снижению финансовых затрат и времени на его укладку минимум в 2 раза.

В данном случае требуется значительно меньше бетона, щебня или песка для выполнения подложки и материала для сооружения опалубки. Составляющими конструкции являются:

• обрез – это верхняя часть, принимающая нагрузку от дома;
• нижняя часть, передающая нагрузку;
• боковые части, то есть стены.

Такие фундаменты не строятся непосредственно на грунте, их монтируют на подушке из песка, мелкозернистого щебня или шлака, предварительно качественно утрамбованного.

Примерная схема с заложением подушки из песка

В каких случаях используются фундаменты мелкого заложения

Данный вид строительной основы является достаточно универсальным, использовать его можно при сооружении следующих конструкций:

• деревянных домов;
• домов из легких материалов, например, пенобетона;
• небольших кирпичных построек;
• домов с небольшим количеством этажей;
• подвалов.

ФМЗ используются при низком уровне грунтовых вод, не приводящих к вспучиванию грунта.

Виды ФМЗ

Разновидности фундаментов классифицируются пор способу заложения:

• монолитные с арматурой, устанавливаемой лишь на плитной его части;
• колонные;
• сборные с использованием отдельных бетонных блоков;
• сборно-монолитные: бетон заливается в промежутки между плитами.

Также их разделяют по виду материалов:

• дерево;
• камень;
• бетон;
• армированный бетон.

Как выглядит ФМЗ ленточного типа

Ленточный тип фундамента

Самыми видами конструкций мелкого заложения являются ленточные фундаменты. В качестве оптимальной основы для их строительства можно выделить материковый, то есть – естественный грунт. Такая основа станет актуальной для дальнейшего возведения сооружения из таких материалов, как саман, кирпич, небольшие бетонные блоки, шлакоблок.

Ленточный фундамент мелкого заложения отличается простотой сооружения и минимальным сроком работ. На «отдых» конструкции также требуется от нескольких дней до месяца.

В качестве материала для их возведения используется:

Наиболее трудоемким является вариант из бута, где небольшие камни соединяются между собой при помощи бетонного раствора. Для бутобетонной основы следует выстраивать опалубку, бут и колотый кирпич закладываются в нее и впоследствии заливаются бетоном.

При необходимости конструкция армируется изнутри для повышения прочности.

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
2. Разметка внутренних и внешних углов.
3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
5. Утрамбовка подушки.
6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
8. Заливка опалубки бетоном.

При заливке опалубки используется бетон маркой не менее 200. Для увеличения прочности фундамента следует поэтапно делать слои толщиной 15-20 см. Перед заливкой опалубку необходимо смачивать.

Особенности возведения плитного фундамента мелкого заложения

Плитный фундамент является более надежным и долговечным по сравнению с ленточным, потому его часто применяют в строительстве на сложных грунтах с высоким уровнем вод. Затраты на него более существенны, но они оправдываются отсутствием необходимости выполнения дополнительных земляных работ.

Строительство основания данного типа включает в себя проведение следующих работ:

1. Выравнивание поверхности, обозначение разметки.
2. Снятие верхнего слоя грунта по всей площади фундамента. В месте пролегания более плотного слоя, дно рва выравнивается и трамбуется.
3. При повышенной влажности почвы на дно траншеи укладываются пластиковые трубы и покрываются геотекстилем. Предотвращение промерзаний исключит утепление фундамента со всех сторон.
4. Установка подушки под плиты. Ее толщина должна составлять 15-20 см. Материал – песок или щебень, который в процессе закладки тщательно трамбуется и поливается водой.
5. Укладка гидроизоляции и пенополистирола либо пенопласта поверх подушки.
6. Монтаж опалубки, она, как правило, выполняется из бруса, ширина которого будет равняться толщина фундамента.
7. Монтаж двух слоев решетки из арматуры.
8. Опалубка заливается бетоном марки не ниже 200. Делать это лучше в несколько слоев, поливая их водой для предотвращения быстрого высыхания материала и появления трещин.

Основная особенность плиточного фундамента – цельная, монолитная конструкция. Это – плита под домом. Его поверхность выполняет функцию пола для будущего сооружения, что полностью устраняет возможность деформации основы здания.

Установка столбчатого фундамента мелкого заложения

Этот тип основания подходит для бань и небольших деревянных домов, а также сооружений из легких строительных материалов, например – летние домики из гипсокартона или ДСП. Основное преимущество такого фундамента – быстрое возведение и минимальные затраты на строительство. Оно включает в себя такие этапы:

1. Проектирование и расчет фундамента. Специалисты рекомендуют провести лабораторный анализ грунта для того, чтобы определить точную глубину столбов в зависимости от глубины его промерзания.
2. Расчет расстояния между столбами (для монолитных изделий это – 100-120 см).
3. Выполнение разметки.
4. Выкапывание ямы по периметру фундамента, ее толщина должна соответствовать сечению столбов.
5. Яма засыпается щебнем толщиной до 20 см, он тщательно трамбуется.
6. Выполнение армированной конструкции. Сначала устанавливаются прутья на ширине фундамента, затем к ним присоединяются продольные детали. Решетку можно монтировать как в самой яме, так на отдельной территории с последующим погружением конструкции в траншею.
7. Заливка бетоном марки 250.
8. Выполнение короба из длинных обрезных досок, он не должен иметь дна.
9. прикрепление опалубки к заранее возведенным конструкциям из арматуры.
10. Выполнение заливки опалубок цементным раствором той же марки.
11. Изготовление забирки и битумного слоя, защищающего ее от попадания влаги.

Для максимально долговечного использования данного вида фундамента стоит придерживаться нескольких простых правил:

• правильный расчет фундамента;
• равномерная нагрузка не его общую площадь и отдельные элементы;
• выбор исключительно высококачественных материалов как при заливке фундамента, так и при возведении опалубок;
• выполнение всех работ должно проводиться летом или в начале зимы.

Столбчатые элементы должны простоять от двух недель до месяца до полного затвердевания бетона.

В предоставленном ниже видео можно понять основы того, как выполняется ФМЗ:

Если придерживаться всех перечисленных выше правил, фундамент мелкого заложения станет весьма экономичным и удобным вариантом для создания основы под частное здание. Применять его следует в частном строительстве и в определенных условиях грунта.
