Как сделать фундамент под откатные ворота?
Преимущества автоматических ворот
Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:
- Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
- Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
- Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
- Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.
Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.
Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.
Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.
Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:
- электронный привод для откатных ворот;
- пульты для дистанционного управления;
- элементы для безопасности;
- рейка с зубцами;
- сигнальная лампа;
- сварочный аппарат;
- сверла для металла и дрель;
- приводы для подключения элементов безопасности;
- электроприводы для питания;
- приводы для подключения сигнальной лампы.
Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.
Установка автоматизации состоит из нескольких этапов:
- выбор места для электропривода;
- укладка привода на швеллер и закрепление его зубчатой рейкой;
- приваривание рейки к профильной трубе;
- установка концевых выключателей;
- подключение привода.
Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.
Несколько слов о фундаментах вообще.
Предполагается, что фундамент опирается на непромерзающий слой земли. То есть на грунт, который не испытывает циклов, замерзания-оттаивания. Это «глубина промерзания». Такое устройство значительно увеличивает срок жизни, особенно, если ворота сделаны своими руками. Толковых пояснений, что это за глубина, обычно найти почти невозможно.
Бетон фундамента, отдельная история. Он получается из цемента, из смесей, щебня и вскоре кто-нибудь догадается, что можно делать его из штукатурных составов.
Ещё армирование. Это тоже любопытный набор фактов, со ссылками на нормативы, запугивания, что своими руками без сварки никак не заармируешь, прочими ужасами новейших технологий.
Есть ещё несколько «рекомендаций», вроде того, что «фундамент надо укрепить», правда, обычно умалчивают как именно, что ворота могут «поплыть», без указания направления и прочие истории примерно такой же стоимости.
Итак, что же такое фундамент для ворот, с точки зрения практичного человека, готового сделать эту не самую сложную работу своими руками?
Особенности расчетов
Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.
Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.
Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.
Значение вычисляется в соответствии с размерами по следующей формуле:
Или в более привычной форме, знакомой со школы
Где a – длина противовеса, b – высота полотна, c – искомая длина.
Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.
Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.
Установка ворот
Установка полотна ворот выполняется поэтапно:
- Разметка необходимого места для перемещения сдвижной створки.
- Изготовление роликовых тележек.
- Расчет пределов перемещения роликов.
- Сборка.
- Регулировка полотна ворот и проверка работы роликовых опор.
- Крепление концевого ролика.
- Установка направляющего кронштейна.
- Устройство ответной опоры.
- Обшивка каркаса ворот.
- Крепление ловителей и необходимой автоматики.
При изготовлении откатных ворот производят расчет места для перемещения и их установку. Во время сборки конструкции их устанавливают в профиль и слегка перемещают в сторону центра закладной, на них устанавливают полотно ворот строго вертикально.
Ответный столб необходимо для крепления ловителей, и одновременно дает возможность прикрыть образующийся технологический зазор. Монтируют его вплотную и фиксируют, закрепив к столбу ограждения напротив закладного элемента.
Полотно ворот можно обшить, используя различные материалы, к примеру, профнастилом или древесиной. Способ обшивки выбирают с учетом дизайна конструкции и материала.
Поэтапный монтаж откатных ворот
Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:
- установка опор;
- изготовление фундамента;
- сооружение створок;
- монтаж всей системы.
На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении
Установка столбов
Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:
Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.
Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.
Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.
Строительство фундамента для механизма ворот
Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.
- Ширину траншеи отмечают, отступив полметра от линии забора.
- Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
- С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
- Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
- Сооружают армопояс и опалубку.
- Готовят и укладывают бетонную смесь.
Изготовление створки. Сварка
Понадобится ровная площадка, чтобы конструкцию не повело при сборке.
- Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
- Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
- К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
- Устанавливают поперечную верхнюю балку.
- К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.
Окраска и монтаж заполнения
Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.
Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.
Профильные листы крепят с помощью заклепок или саморезов.
Монтаж сдвижных ворот
Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.
Дальнейший порядок действий:

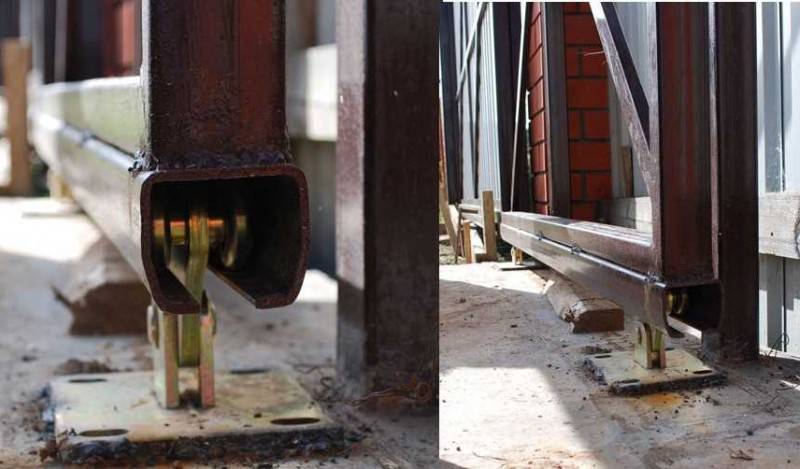

- Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
- Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.

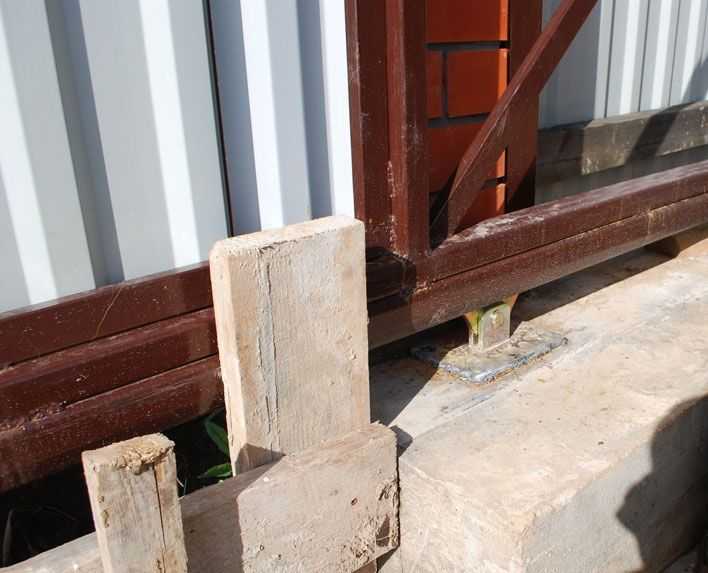

- Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
- Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
- После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
- Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
- Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.
Как залить ленточный фундамент под откатные ворота
Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:
- песок, щебень и цемент для бетонирования;
- консольные металлические блоки;
- продольные металлические швеллеры;
- арматурные прутья и вязальная проволока. Из них собирается каркас;
- необрезные доски для устройства опалубки;
- бетономешалку;
- электро- или газосварку;
- уровень строительный;
- рулетку;
- штыковые и совковые лопаты;
- лом;
- опорный швеллер;
- молоток, ножовку по железу, а также топор и уголок для устройства опалубки.
Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.
Приступаем к изготовлению фундамента:
Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.
При устройстве любого типа фундамента сразу закладывается электропроводка.
В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.
Следует обратить внимание на следующие моменты:
- при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
- бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
- арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
- после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
- изначально необходимо установить столбы, служащие опорой для ворот.
Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.
Видео: заливка фундамента под откатные ворота
Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.
Как самостоятельно сделать и поставить ПОВ
Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.
Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.
Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.
При изготовлении ПОВ придется пользоваться сварой
Изготавливаем каркас
Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.
Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.
Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.
Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.
Крепим полотно и замки
Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту
Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров
При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.
Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.
Изготавливаем и устанавливаем раму в условиях дома
Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.
Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.
Устанавливаем НЭ и фурнитуру
НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.
Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами. В процессе работы использование строительного уровня обязательно.
Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.
Теперь можно ставить ручку и замки.
Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.
Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.
Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.
Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.
Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.
Технология обустройства основания
Выполнение фундамента под откатные ворота своими руками требует изрядного вложения времени и сил. Для правильного устройства опоры необходимо выполнить точные расчеты и соблюдать рекомендованную профессионалами технологию. Наиболее распространено и рационально каркасно-монолитное основание, далее приведена последовательность его создания.
Разработка схемы
Для вычисления габаритов фундамента определяют следующие показатели:
- тип почвы;
- ширину проема;
- массу и размеры ворот.

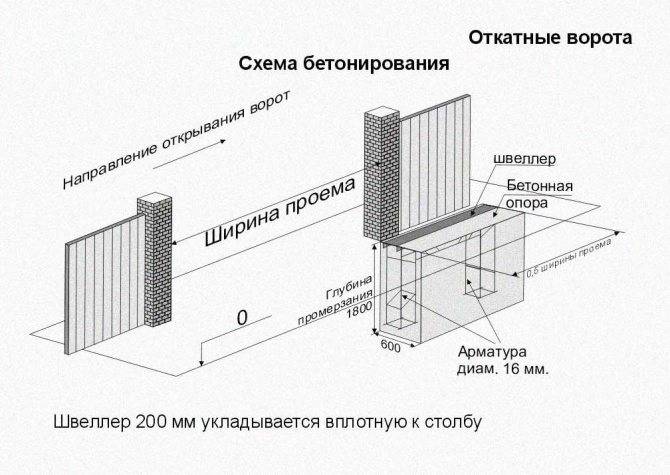

Схема фундамента под откатные ворота
Оптимальная глубина основания – в пределах 150-250 см, она зависит от уровня промерзания почвы, достаточная ширина фундамента – 50-70 см. У входной зоны с одной стороны должен остаться отступ, необходимый для отката полотна. Все размеры и расчеты заносятся на схему, составляется чертеж, на базе которого организуются дальнейшие строительные мероприятия.
Подготовительный этап
Для создания основания понадобятся такие материалы и инструменты:
- щебень, цемент и песок используются для замеса бетонного раствора;
- консольные блоки;
- деревянные стройматериалы (в том случае, если работы будут производиться с опалубкой);
- бетономешалка либо корыто с лопатой;
- лом, рулетка;
- продольные стальные швеллера;
- арматура, которая будет заложена в обрешетку;
- сварочный аппарат;
- строительный уровень;
- ножовка, топор, молоток.
Для создания фундамента под откатные ворота потребуется сварочный аппарат
Необходимо тщательно выровнять территорию вокруг входной группы, удалить растительность и извлечь корни. Далее приступают к выкапыванию траншеи в соответствии со схемой, на ее дно последовательно укладывают и трамбуют песок и гравий. Эта подушка предотвратит выталкивание фундамента весной, когда грунт будет неустойчивым.
Сборка металлического каркаса
Чтобы сделать фундамент надежным и крепким, его усиливают с помощью закладного компонента – П-образного каркаса. Стойки последнего изготавливаются из арматуры диаметром 12 мм, здесь используется горизонтальный швеллер шириной 20 см – он поможет равномерно распределить нагрузку по всему изделию. Длина закладного определяется габаритами проема – стандартно это половина аналогичного параметра входной зоны, то есть для 4-метровых ворот необходим 2-метровый каркас.
П-образный профиль нуждается в поперечном армировании с шагом в 30-40 см, для его сборки используются 2 методики:
- сварка арматурной рамы и дальнейшая фиксация швеллера;
- приварка прутов и уголков к металлической заготовке.
Для перевязки арматуры применяют сварку либо стальную проволоку. Верхняя часть металлических штырей не должна выступать над поверхностью почвы. Строительный уровень поможет проверить горизонтальность монтажа заготовки – так можно избежать перекоса конструкции.
Заливка фундамента под откатные ворота
Для замеса раствора используют песок и цемент в отношении 3:1, добавление щебня позволит повысить прочность изделия. Траншею заливают бетоном таким образом, чтобы арматура примерно на 2/3 была покрыта смесью. В таких условиях будет проще установить ворота. Необходимо заранее вмонтировать столбы, поддерживающие входную группу, в этом случае фундамент будет охватывать консольные опоры, весь проем. Таким образом вся плоскость под передвижными створками будет полностью забетонирована.
Важно не допускать перекоса каркаса
Важно не допускать перекоса каркаса. Чтобы конструкция функционировала должным образом, пространство под роликовыми сегментами должно быть широким и ровным
Устойчивое и надежное основание образуется при применении высокомарочного цемента, оптимальна разновидность М500, допустимая фракционность щебня – 30-40. Фундамент окрепнет за 2 недели, но перед эксплуатацией ему необходимо выстояться в течение 28 дней.
Чтобы сделать качественное основание для откатных ворот, особое внимание следует уделить этапу расчетов: учитывая большой вес и подвижность конструкции, нужно найти оптимальное соотношение эксплуатационных и прочностных характеристик. При строгом соблюдении технологии строительства можно ожидать исправного функционирования автоматической системы во все сезоны, отсутствия перекосов, влекущих заклинивание, длительного безремонтного использования и впечатляющего рабочего ресурса
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упорыВерхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Какими бывают ворота
Существует откатные ворота разных конструкций. Одними из лучших считаются консольные конструкции. Принцип крепления состоит в том, что полотно крепится к балке, установленной на фундаменте. В роли крепежных элементов выступают роликовые тележки. Особенности этой системы заключаются в том, что полотно располагается на высоте 8-9 см от земли, не соприкасается с землей и способно передвигаться даже при наличии снега.
Размер консольных систем может быть любым. Отсутствие верхней балки позволяет пропускать автотранспорт любой высоты. Монтаж конструкции сравнительно прост, заливка фундамента стоит недорого. Проем может иметь любой размер, его не обязательно проектировать заранее. Открывание может быть ручным или автоматическим.
Условно минусами конструкции можно считать сложность конструирования, необходимость выравнивания боковых стен проема. Та сторона ограждения, вдоль которой перемещается полотно, должна быть свободна от посторонних предметов.
Подвесные откатные ворота применяют преимущественно на предприятиях. Они дороги и поэтому не пользуются большим спросом. Конструкция представляет собой балку, закрепленную над проемом. Полотно или полотна подвешены к балке и движутся вдоль нее.
Достоинствами конструкции являются надежность, устойчивость к ветровым нагрузкам, отсутствие ограничений в размерах и возможность использовать тяжелое полотно. Такая конструкция не подвержена взлому. Однако подвесная балка определяет верхний предел высоты пропускаемого автотранспорта. Створки получаются громоздкими, установка возможна только в заранее подготовленном проеме.
Самой простой из конструкций является рельсовая. Вдоль проема монтируются рельсы, по которым передвигается полотно. Полотно держится в вертикальном положении за счет скобы, закрепленной на столбе. С помощью таких систем можно перекрывать большие проемы, они обладают хорошей ветроустойчивостью. Обшивку можно изготавливать из любого материала.
Недостатки заключаются в необходимости подготовки проема и потребности конструкции в периодической чистке рельсов.
Возможны варианты конструкций, вместо бетонного фундамента устанавливаемые на несколько свай. Металлические сваи ввинчиваются в землю на 1,5 метра, они становятся основой всего сооружения. Выбрав откатные ворота на винтовых сваях, можно избежать земляных и бетонных работ.
Этот вариант стоит выбрать, если смонтировать въездную группу надо быстро. Откатные ворота на винтовых сваях могут быть установлены даже за день, при этом их надежность выше, чем у аналогичных конструкций на ленточном фундаменте. Изготовление свайного фундамента можно производить зимой.
Противопожарные ворота
Важнейшей разновидностью сдвижных ворот являются противопожарные. Противопожарные откатные ворота устанавливают на объектах, где может возникнуть необходимость изолировать горящее помещение. Задачей таких изделий является недопущение распространения огня на новые территории.
Система перемещения обычно рельсовая, а толщина полотна намного больше, чем у бытовых вариантов. Секционная или цельная панель, состоящая из 2 стальных листов с негорючим наполнителем между ними, составляет от 7 до 10 см. Толщина определяет огнестойкость, вес такого полотна составляет от 40 до 60 килограммов на квадратный метр.
Конструкция включает одну или две створки, может также быть телескопической. В последнем варианте створок две или больше, все они сдвигаются в одну сторону и при этом размещаются одна за другой. Особенности конструкции, требования к проему и значительная стоимость изделия диктуют необходимость расчета используемой конструкции в каждом случае отдельно.
Монтаж откатных ворот своими руками
Фундамент
Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.
Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.
Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.
Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.
Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.
Столбы
Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.
Конструкция каркаса
заполнение в форме ребер жесткости
К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.
Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.
Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.
Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.
Источник
