Пилорама фундамент под него

Подготовка площадки под пилораму ВудВЕР

Дисковая пилорама ВудВЕР — это многофункциональный лесопильный станок. От его правильного монтажа зависит вся дальнейшая эффективность лесопильного производства.

Что и каким образом должно быть сделано для установки пилорамы? Как выглядят реальные производственные объекты? Нам постоянно задают эти вопросы. Безусловно, исчерпывающие сведения о пилораме содержатся в её инструкции. Но всё же есть ряд важным моментов, которые будет уместно знать всем заранее. Итак, давайте разберёмся с этими нюансами.

Можно ли разместить пилораму под открытым небом?

Есть клиентские объекты, на которых пилорама действительно размещается в открытом поле. На производственную площадку подводят электричество, ставят станок и запускаются. Это позволяет начать работать максимально быстро, но также быстро станок начнёт подвергаться воздействию стихии – осадкам, ветру, перепадам температуры. В принципе, оборудованию пилорамы это не будет фатальной помехой. В гидравлике и редукторах следует поменять масло, для управляющей электроники заказать обогрев. Станок будет пилить. Но работникам точно не доставит радости стоять под палящим солнцем, сильным ветром, дождём, снегом или на морозе. К тому же могут замёрзнуть и заледенеть опилки, которые в процессе пиления оседают в рабочей зоне. Если не уделять внимания их очистке, то накопление ледяного слоя из опила может в конечном итоге привести к торможению механизмов пилорамы.

Лучше всего размещать станок в полностью крытом помещении или хотя бы под навесом, чтобы исключить прямое действие стихии, особенно зимой.

Типовое и вполне оптимальное решение на клиентских объектах – пилорама установлена в капитальном помещении, а подача брёвен выполняется снаружи. Так как для этого требуется проём в стене, то либо он выполняется минимально возможным, либо предусматривают его перекрытие шторкой или щитами, защищающими помещение от ветра, дождя и снега, и просто от утечки тепла.

В ряде случаев, когда монтаж станка выполняется под навесом различных размеров, то возникает важный момент относительно установки его опор. Следует избежать слишком близкой установки опорных столбов навеса к станине. Более того, достаточно критичным для темпа работ является наличие такого столба у середины станины, так как у рабочих может значительно снижаться свобода действий при отборе продукции, им будет трудно положить какую-либо доску или брус сразу возле пилорамы.

Каким должно быть основание под пилораму?

Для качественной геометрии пильной продукции необходимо исключить какое-либо колебание пильного узла и прогибание станины в процессе его перемещения по ней. Наилучшее решение – ровный и твёрдый пол из бетона с двойным армированием. В зависимости от комплектации вес пилорамы может достигать трёх тонн. Нормативно компания допускает возможность использования бетонного основания М200, но практически все клиенты доводят этот показатель до М300 и даже М400 для лучшей надёжности и долговечности.

В инструкции к пилораме содержится минимально допустимая площадь бетонного основания с учётом габаритов станка. Получается платформа, на которой стоит сам станок, а также выступ под накопитель брёвен при его наличии. Операторский пост располагается, как правило, на своём отдельном основании или даже без такового.

В целом для самого станка в длину это получается площадка около 12-17 метров в длину, а в ширину 4-5 метров, в зависимости от модели. Стоит ли бетонировать большую площадь зависит исключительно от желаний и возможностей клиента. Но в любом случае окружающее пилораму пространство не должно мешать работникам перемещаться и перетаскивать какие-либо грузы, в том числе снимать со станка продукцию. Обязательно следует исключить появление каких-то значительных бугров, перепадов высоты остального пола, даже если это просто земля. Кто-то эту землю выравнивает и трамбует, кто-то подсыпает гравия, есть объекты с деревянными напольными покрытиями. Основная задача – чтобы не было помех для перемещений персонала при обслуживании и работе.

Где размещается операторский пост?

Управление станком происходит с пульта управления. Это сочетание кнопочного пульта и визуального интерфейса системы оптимизации раскроя. Интерфейс может применяться с тач-скрин монитором, а может с обычным монитором, клавиатурой и мышью. Это зависит от комплектации станка. Физическая установка этого пульта допускается в любом месте возле пилорамы. Но наиболее оптимально для контроля рабочего процесса установить операторский пост непосредственно у торца станины, в этом случае оператору открывается наилучший ракурс на раскрой бревна.

Если условия в помещении или под навесом в целом холодные, (в том числе – ниже нуля зимой) то операторский пост рекомендуется оборудовать в отдельном утеплённом помещении. Обычно это что-то вроде деревянной будки, с окном в сторону пилорамы. Подобное помещение не только повышает комфорт работы самого оператора, но и эффективнее сохраняет управляющую электронику, так как снимается прямое воздействие погодных условий. Заодно там можно хранить пильные диски, какую-либо документацию, спецодежду и т.д.

Безусловно, операторский пост всё-таки можно ставить и не с торца, либо не строго с торца. В этом случае контролировать пиление и наводить пильные диски помогает видеокамера, изображение с которой транслируется на экран системы управления.

О безопасной и эргономичной организации пространства

Обычно встречаются две основные схемы размещения пилорамы ВудВЕР на территории лесопильного производства.

В первой схеме дисковая пилорама и является этим производством, то есть это первый или единственный станок. В подобном случае главное это предусмотреть бесперебойную подачу брёвен с левой стороны станка (левая от оператора) и съём продукции с правой стороны. С дальнего торца предусматривается какой-либо накопитель под опилки, которые выносит скребковый транспортёр. Например, подгоняют грузовик.

Если подавать брёвна с правой стороны, то отбор продукции для работников осложнится, к тому же они будут слева от бревна, а пиление всегда начинается с его правого бока.

При этом мы не выдвигаем каких-либо рекомендаций по возможностям хранения продукции. Во всяком случае работники будут либо выносить пиломатериал на улицу или в другое помещение, либо размеры основного помещения будут предоставлять доступное пространство недалеко от самого станка. В любом случае, пиломатериал недостаточно просто где-то сложить, его ещё нужно сортировать по типоразмерам. Если в работе задействован минимальный персонал, то проще, когда всё это в шаговой доступности от самого станка. Кроме того, персоналу намного легче выделять время для оперативной сортировки продукции, если в комплектацию станка входят такие механизмы как кантователи, робот-погрузчик брёвен, скребковый транспортёр для опила и его подъёмный модуль. Все они значительно экономят время, позволяя работникам сосредоточиться на основных задачах – доставлять брёвна и забирать продукцию.

Наряду с перемещением пиломатериалов, работникам необходимо забирать и складывать горбыльные обрезки брёвен, в том числе для их последующей переработки или утилизации. В этом вопросе тоже нужно выделить достаточное пространство и обеспечить к нему свободный проход.

Вторая схема — пилорама ВудВЕР как новый элемент уже действующего многостаночного производства. В этом случае окончательный вынос опилок и продукции решается в комплексе. Например, для скребковых транспортёров применяются механизмы поворота потока, а для забора продукции и подачи сырья идут в дело различные конвейеры и транспортёрные линии. Некоторые решения для организации многостаночной работы выпускаются нашей компанией на постоянной основе.

Также при многостаночном производстве на территории объекта имеется несколько зон, в которых работают люди и механизмы. Если за дальним торцом станины наличествует такая зона, то необходимо исключить вылет в её направлении горбылей. Подобные вылеты иногда происходят на стадии допиливания бревна, возникает риск травмирования людей, находящихся за торцом. Избежать какой-либо опасности можно установкой перегородки. Например, в форме цельного листа толстого металла или деревянный щит из крепких досок. Стоит отметить, что визуальный интерфейс оптимизации раскроя наглядно выделяет оператору тот участок бревна, при пилении которого персоналу нужно соблюдать внимательность.

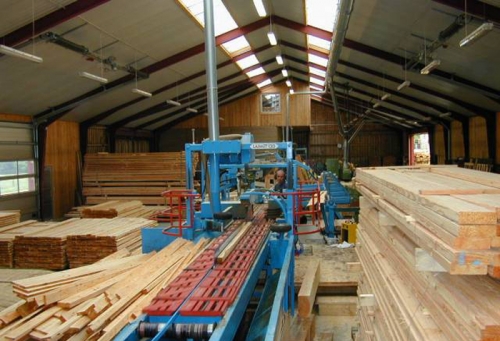

На первом фото вы можете посмотреть, что между тремя выстроенными вдоль стены цеха пилорамами установлены защитные листы, а на втором фото вы можете видеть пример деревянной перегородки между пилорамой и другим станком.

Подготовка перед шеф-монтажными и пусковыми работами

Задача наших специалистов – выполнить запуск станка в тех условиях, которые фактически будет предложены на клиентском объекте. Зимой и летом, в большом цеху или под навесом-времянкой. Тем не менее, есть ряд важных шагов, которые клиенты выполняют сами.

Алгоритм действий такой:

• Заливается основание, его качество проверяется по уровню.
• Выполняется разгрузка пилорамы из транспортного средства.
• На основании размещается станина пилорамы, а также накопитель для брёвен, робот-погрузчик брёвен, подъёмный модуль скребкового транспортёра. В общем все элементы станка в зависимости от комплектации.
• Станина выставляется по уровню.
• Проверенная станина закрепляется к основанию анкерными болтами.
• На направляющие закреплённой станины устанавливается каретка, внутри которой пильный узел с дисками.
• К станине подводится силовой кабель электропитания.
• Оборудование заземляется, в том числе операторской пост.

Далее уже начинается компетенция специалистов шеф-монтажа В обязательный набор задач для их работы входит повторная проверка уровня станины, так как это один из ключевых параметров качественной геометрии продукции. Далее наши специалисты выполняют подключение и соединение всех электроцепей и гидравлических систем. После чего приступают к непосредственному запуску станка и проводят тестовое пиление на нескольких брёвнах, при необходимости проводят дополнительные регулировки пильного узла.

Обязательным является требование обеспечить наших специалистов дополнительной рабочей силой со стороны клиента. Это не только значительно ускорит запуск станка, но и позволит выполнить обучение персонала в процессе пуско-наладочных операций. Обучение работников — это тоже неотъемлемая часть шеф-монтажа. Соответственно, предоставленный персонал получает сведения об операторской работе, понимание принципов устройства пилорамы, а также практические сведения о том, как проводить регламентное обслуживание станка.

Можно ли самостоятельно запустить пилораму?

Нет сомнения, что на стадии подготовки для запуска пилорамы её будущему владельцу необходимо решить широкий круг вопросов, от архитектурных до электротехнических. В то же время, большинство этих задач являются вполне типовыми для установки в принципе любых станков под любые задачи. Поэтому найти для подготовительной стадии исполнителей на местах не представляется большой сложностью, а дальнейшее уже реализуется с нашей непосредственной помощью.

Выбор пилорамы и её комплектации, доставка, запуск, эксплуатация, гарантийный и постгарантийный периоды – мы оказываем помощь на всех этапах жизненного цикла предлагаемого нами лесопильного оборудования. В любой момент наши сотрудники готовы ответить на ваши вопросы, предоставить необходимую документацию, организовать доставку необходимых комплектующих и выехать для проведения необходимых работ.

Источник

Фундамент под ленточную пилораму

Перед установкой ленточной пилорамы Байкал УЛПГ-82 необходимо подготовить площадку. Площадку надо выбрать на твердом и горизонтальном месте с перепадами не более 3 см. Лучше всего пилораму устанавливать на бетонную подушку толщиной не менее 10см и по окончании установки закрепить станину пилорамы анкерными болтами диаметром 24мм и больше.

Для выставления станины ленточной пилорамы по горизонтали предназначены регулировочные болты, которые расположены в углах половин станины. Остальные болты, которыми станина опирается на поверхность площадки, – опорные. Опорные болты выкручиваются по окончании установки и проверки уровня. Если поверхность площадки мягкая, надо подложить под регулировочные болты металлические пластины толщиной не меньше 10мм.

Первый этап установки ленточной пилорамы достаточно простой.

Станина пилорамы состоит из двух половин, которые надо стянуть между собой болтами. При стыковке и стягивании половин направляющие рельсы должны совпасть и между ними не должно быть зазоров! После чего отметьте места для сверления под анкерные болты. Сдвиньте станину ленточной пилорамы, просверлите отверстия и верните станину на место, совместив крепёжные отверстия на станине с отверстиями в бетоне. Если требуется, подложите под регулировочные болты металлические пластины.

Можно приступать к следующему этапу установки ленточной пилорамы: выставлению станины по горизонтали.

При установке станины ленточной пилорамы по горизонтали лучше всего использовать гидроуровень. Гидроуровень – это гибкий прозрачный шланг длиной на пару метров больше длины станины и диаметром от 15мм. Если не смогли найти прозрачный шланг, то концы шланга вставьте прозрачные гильзы с делениями, можно использовать медицинские шприцы подходящего диаметра. В шланге с водой не должно быть пузырьков воздуха, иначе трудно будет выравнивать, практически невозможно. При перемещении с гидроуровнем зажимайте/затыкайте торцы шланга пальцами, чтобы не проливать воду, но в момент измерения торцы должны быть открытыми. Сначала гидроуровнем определяем, какой из торцов станины ленточной пилорамы находиться выше, затем какой из краев торца выше. Относительно этого, самого высокого угла станины и будем выравнивать. Выравнивание надо делать только по верхнему краю направляющей, как показано на рисунке.

Порядок выставления станины ленточной пилорамы Байкал по горизонтали может быть таким:

• определяем самый высокий торец, затем высокий угол в этом торце станины, этот угол берём за основу.
• выравниваем, точней, поднимаем второй угол торца станины.
• дальше по основному углу выравниваем оба угла противоположного торца станины ленточной пилорамы.


• проверяем уровни противоположных углов (вид сверху):


• проверяем уровни по диагонали


выставляем по уровню середину станины.

Для удобства, поперек станины, в месте стыка, можно положить ровный брусок или строительный уровень, по нижней грани которого и выставляем уровень.

Итак, самый ответственный этап установки ленточной пилорамы Байкал УЛПГ-82 – пройден. Проверьте стыки направляющих. Выкручиванием опустите опорные болты до поверхности площадки, при необходимости подкладывая металлические пластины. Опорные болты лучше выкрутить рукой до упора, выкручивая ключом, есть опасность приподнять станину в месте опорного болта, и нарушить горизонтальный уровень.

При выставлении уровней следите за тем, чтобы шланг гидроуровня не нахлестывался на станину. Например, если при диагональной проверке углов шланг положить по периметру, может не хватить длины шланга. В этом случае протащите шланг под станиной ленточной пилорамы, при выставлении уровней, шланг не должен лежать на станине.

Устанавливаем на свои места упоры и зажимы бревна.

Перед установкой пильной каретки необходимо очистить от консервации направляющие. Направляющие перед покраской смазываются литолом, и краску удалить будет не трудно. Если этого не сделать, то нанесенная поверх литола пленка краски, под давлением каретки разрушится, будет налипать на ролики каретки и мешать передвижению каретки по направляющим.

Устанавливаем пильную каретку, роликами на направляющие и проверяем плавность хода по направляющим.

Сделать ленточную пилораму – это задача для умельцев. Создается она для постоянной распилки хотя бы 2 – 3 куб. м. досок с леса в диаметре до 400 мм в день.

Как сделать ленточную пилораму своими руками

Для того, чтобы самому сделать ленточную пилораму нужно следующее:

• электропитание трех фазное (380 В);
• электродвигатель 3-х фазный не менее 6 – 7 Квт мощности с пусковыми и защитными аппаратами;
• прочные фундаменты с забетонированными анкерными болтами (минимум – 6 шт.);
• бесконечная лента с зубьями;
• прутья рифленые для бетонирования их в фундаменты
• два шкива со ступицами и подшипниками;
• швеллера и уголки около 1 тонны;
• две колесные пары с железными колесами не большого диаметра;
• сварочный аппарат и другой инструмент.

Принцип работы:

Само название говорит, что бесконечная пила устанавливается на жестко закрепленной раме и приводится в движение. На нее ровно и постепенно подается бревно, которое и нужно распилить на доски.

Узлы ленточной пилорамы:

• Рама с пилой и приводом;
• механизм для регулировки, как толщины бревна, так и полученной доски;
• механизм для подачи бревна на пилу, приведенную в движение приводом;
• устройство для жесткого закрепления бревна.

Замечание: некоторые делают подвижной саму раму с пилой, а бревно стоит не подвижно, но такая система требует еще большей точности в согласовании разных узлов пилорамы, чем при неподвижной раме с пилой.

Постройка фундаментов под пилораму

Копается яма, глубиной до 40 см и размерами приблизительно 2 х 2 метра. Вкладываются рифленые прутья, свариваются между собой. К этим прутьям привариваются 4 болта в диаметре не менее 20 мм так, чтобы они выступали с фундамента своей резьбой. Роется такая же яма, но размерами 1 х 2 метра. Точно также укладываются прутья, свариваются и выводятся 2 болта из фундамента. Оба фундамента соединяются воедино при помощи швеллеров. Это рельсы, по которым будет двигаться тележка с бревном, поэтому необходимо при помощи уровня (ватерпаса) их устанавливать. После этого ямы заливают бетоном и дают застыть.

Установка рамы для механизма ленточной пилы

Это самая сложная и ответственная работа. Крепятся железные уголки до фундамента при помощи анкерных болтов и гаек. Привариваются стойки до уголков. Их может быть от 4 до 8 штук. Соединяются в единую конструкцию и готовят места, на которые будут крепиться шкивы с приводом.
Замечание: до двигателя должен подходить только кабель питания в металорукаве. На раме защитную и коммутационную аппаратуру не устанавливать во избежание поражения электрическим током. Ведь конструкция вся металлическая.

Монтаж шкивов и привода для ленточной пила и механизма регулировки толщины бревна и распиленной доски.
Эта работа не займет много времени, если правильно подготовлены для них места.

Изготовление тележки на основе двух колесных пар. До начала этой работы необходимо внимательно изучить чертежи. Бревно на тележке должно лежать устойчиво, но никакие металлические детали не должны попасть под пилу.

Во всей этой работе главное выполнить условие соосности: средина бревна, которое лежит на тележке, должна совпадать со срединой рабочей части ленточной пилы.

Правила безопасной работы на ленточной пилораме:

• работающий должен четко знать, от чего может исходить опасность, поэтому все движущиеся части, кроме рабочей части ленточной пилы, должны быть закрыты кожухами;

• работать на такой самодельной пилораме в одиночку нельзя – только вдвоем: один подает бревно, а другой принимает;
• бревно под пилу подавать плавно, не допуская рывков во избежание порыва ленты. Это составляет достаточно сильную угрозу здоровью работников;

• одежда работников должна быть застегнута и убрана так, чтобы не было никаких болтающихся ее частей;
• рабочее место должно хорошо освещаться;

• при очистке пилорамы от отходов использовать лопаты, скребки и т. п. ни в коем случае не засовывать руки в пространство, где работает пила;

• при работе для защиты глаз использовать специальные очки; для защиты органов дыхания – респиратор;

• рабочие места не должны захламляться посторонними предметами;

• работать нужно в рукавицах;

• о пьянстве речи не идет, до пилорамы, даже слегка выпивши, подходить нельзя;

Замечание: на производстве на подобном оборудовании работают люди не младше 18 лет, специально обученные и проверку на знание правил техники безопасности проходят они один раз на 3 месяца.

Современные строители дачных домиков и загородных коттеджей в качестве строительных материалов зачастую используют именно древесину. Деревянные постройки среди потребителей пользуются большим спросом и по сей день. Поэтому разного рода пилорамы являются самыми верными помощниками для строителей уже долгие годы. В последнее время востребованными становятся именно ленточные пилорамы, так как обладают значительными преимуществами.

Содержание:

Предназначение ленточной пилорамы

Дерево является природным строительным материалом, который наши предки использовали испокон веков. А современные деревообрабатывающие станки позволяют существенно сократить расходы на строительство. Поэтому ленточная пилорама пригодится тем застройщикам, которые часто работают с деревом или планируют возвести деревянный дом, потому что успешно заменяет рубанок, который уже отжил свое.

Впоследствии ленточная пилорама может стать дополнительным источником дохода, потому что на ней можно выполнять частные заказы, связанные с распилом дерева, так как это оборудование предназначается для продольной распиловки бревен на брус и доску. Современная пилорама ленточного типа способна работать с разными породами дерева: лиственными твердыми и высокосмолистыми, перерабатывая их на обрезные и необрезные доски, брусья, шпон, лафет и разные заготовки из дерева.

Ленточная пилорама также может быть применена для изготовления заготовок, что используются впоследствии для изготовления мебели, создания щитов или клееного бруса. Масса пилорамы в полтора раза превышает массу распиливаемой древесины, чтобы получить в результате качественный пиломатериал и дольше эксплуатировать прибор.

Распиловка бревен на самодельной ленточной пилораме отличается значительными преимуществами перед распиловкой на других пилорамах, облегчая, прежде всего, весь рабочий процесс. На ленточнопильных станках вы сможете производить процесс распиловки, учитывая особенности каждого бревна. При ленточном пилении потери древесины в опилки будут минимальными.

Преимущества ленточной пилорамы перед другими видами оборудования: высококачественная обработка древесины, компактность, точность, невысокая стоимость, простота конструкции, малый вес, надёжность, легкость перевозки и установки, отсутствие «волн и «щетины», экономичность в работе, бесшумность, малое потребление электроэнергии, практически не ограниченный ресурс работы.

Конструкция ленточной пилорамы

Конструктивная схема ленточной пилорамы организована по блочному принципу, который допускает наращиваемость вариантов компоновки, начиная от простого базового устройства с ручной подачей до самого сложного решения, оснащенного автоматической подачей пилы, выставлением толщины резания, визуальным индикатором токовой нагрузки, гидравлическими механизмами подачи пиловочника, а также программируемой электронной системой.

Пилорама ленточная состоит из таких узлов:

• рамы с двумя направляющими перемещения пильной ленты;
• винтового механизма подъема пильной ленты;
• механизма натяжения пильной ленты (механического пружинного или гидравлического);
• ведущего и ведомого колеса;
• ограждающего кожуха пильных колес;
• держателя пильной ленты;
• клиноременной передачи;
• электродвигателя;
• рельсового пути передвижения пилорамы;
• эксцентриковых зажимов бревна;
• упора и бака со смачивающей жидкостью.

Раму ленточной пилорамы принято собирать из двух сварных подошв, где расположены ролики передвижений пилорамы. Ленточная пилорама имеет станину П-образной формы, которая выполняется из двух швеллеров, расположенных параллельно и соединенных между собой. Ведущий пильный шкив закреплен неподвижно на одном торце рамы, а ведомый, что имеет возможность продольного перемещения – на другом.

Направляющие расположены на кронштейнах в середине рамы. Они являются разборными и состоят из трех секций, что очень удобно при перевозке ленточной пилорамы. Снизу направляющих располагаются опорные ролики, в которые ввинчивают анкерные болты, сверху – опоры бревна. Направляющие вверху между собой соединены швеллерной балкой, в которой размещается цепной механизм, что служит для перемещения всего пильного механизма. На рельсовых направляющих бревно фиксируется с помощью четырех винтовых зажимов и упора.

Уникальное устройство ленточной пилорамы и рельсового пути позволяет его регулировать в дальнейшем, даже в случаях деформации силовой рамы, по ширине взаимного размещения направляющих или плоскости их расположения, а также устанавливать ленточную пилораму на склоне с углом до 15 градусов. Независимо подвешенные направляющие исключают повреждение станины даже в ситуациях падения тяжелого бревна. Удлинить рельсовый путь можно за счет пристыковки дополнительной секции.

В качестве режущего инструмента в подобном деревообрабатывающем оборудовании используется ленточная пила, что имеет ширину до 60 миллиметров. Пилу ленточной пилорамы натягивают пружинно-винтовым механизмом. В передней балке ленточного станка и на ползуне ведомого шкива располагаются два замка, что предназначены для установки и съема пильной ленты.

Для предотвращения схода пилы с колес предусмотрена в механизме натяжения ленты возможность регулировки положения ведомого колеса так, что он расположен к нему под определенным углом в горизонтальной плоскости. Пильная лента при этом выступает на величину высоты зуба за края колеса, поэтому не происходит нарушение развода зубьев пилы.

Органы управления работы пилорамы располагаются со стороны оператора таким способом, чтобы упростить процесс управления ленточной пилорамой максимально. Мерные линейки позволяют измерять толщину получаемых пиломатериалов в любом направлении – прямом и обратном. Зона резания размещается в секторе видимости оператора, предусмотрена локальная подсветка и комфортная высота – примерно на уровне пояса человека, что упрощает процесс загрузки бревен и снятия готовых пиломатериалов со станка.

Система регулируемой подачи смазывающих жидкостей необходима для предотвращения налипания опилок на пилу и пильные шкивы, а поэтому это продлевает срок полезной службы станка. Бачек для СОЖ согласно схеме ленточной пилорамы находится сверху. Подача жидкости регулируется с помощью кранов, расположенных на бачке.

Подъем пильной рамы совершается двумя ползунами, что размещаются на стойках станины. Перемещение пильной каретки происходит с помощью винтового механизма, который в движение приводится электродвигателем и обеспечивает качественную фиксацию пильной каретки в необходимом положении и ее точную настройку по заданной высоте. Подвеска промежуточного провода питания электрического двигателя исполнительных агрегатов располагается над пилорамой и при загрузке и распиловке бревна не создает помех.

Принцип работы ленточной пилорамы

Весь цикл работы на ленточнопильной пилораме состоит из таких ступеней:

1. Подготовка бревен. Бревна самого разного размера и диаметра обрезают, чтобы они приняли необходимую форму и один размер.
2. Обработка бревен. Оператор настраивает станок, придерживаясь инструкции ленточной пилорамы, и задаёт определенные параметры, а техника делает все сама.
3. Завершающий этап. Оператор вручную исправляет мелкие погрешности, которые могут остаться после обработки пилорамой.

Принцип работы ленточной пилорамы основывается на распиловке неподвижного бруса или бревна горизонтально движущейся пильной лентой, что установлена на ведущем и ведомом шкивах и натянута с усилием, которое обеспечивает ее прямолинейность в области резания. Бревно укладывают между двух направляющих и фиксируют подвижными упорами. Ленточная пилорама перемещается вдоль бревна по установленным направляющим.

Толщину получаемого материала оператор выставляет по своему усмотрению при помощи электронной линейки или с использованием гидравлических механизмов. Манипуляции с распиливаемым бревном, укладку, зажим и перевороты, производят вручную. Подготовить ленточную пилораму к работе очень просто: достаточно заточить пилу и развести зубья. Для пиления различных пород дерева очень важен процесс регулировки скорости подачи портала, который можно посмотреть на видео о ленточной пилораме.

Вся развязка конструкции ленточной пилорамы снабжена рельсовым путем, что направляет в определенную сторону все порталы станка и позволяет регулировать процесс работы даже при механической деформации рамы по плоскости и ширине направляющих, обеспечивая расположение на склонах всей установки. Чтобы обеспечить требуемый размер обретаемого материала при помощи пилорамы необходимо постоянно следить за рабочим процессом, при котором практически отсутствуют вибрации низких частот.

Стабильность положения пильной ленты обеспечена стабилизирующими роликами. Один ролик неподвижно установлен у ведущего шкива, а второй способен перемещаться вдоль направляющей, ограничивая свободный участок пилы. Подъем и опускание пильного узла происходит благодаря тросовому или цепному механизму с ручным или электромеханическим приводом. Совершается продольная подача пилы перемещением каретки с узлом пиления вдоль распиливаемого бревна.

Выбор ленточной пилорамы

При покупке ленточной пилорамы рекомендуется внимание обращать на ее характеристики и гарантийный срок, возможность пуско-наладочных работ, ремонтопригодность и стоимость станка, дефицитность расходных материалов и цену обслуживания, а также быстроизнашиваемых комплектующих.

Элементы ленточной пилорамы, которые подвергаются естественному износу, должны являться недорогими и стандартными, в идеале из ассортимента автозапчастей, что доступны повсеместно. Подобное решение покупателя избавит от необходимости ждать подолгу и много платить за заказанные комплектующие детали. Это актуально, если производитель ленточной пилорамы находится в удалении от мастера.

Даже если вы недавно начали свое дело, стоит выбрать надежную и мощную ленточную пилораму, иначе при увеличении объема распиловки вам придется покупать новый аппарат. К тому же на маломощной пилораме не получится пилить толстомерные бревна, цена которых намного ниже стандартного сортимента.

Помните, что при распиловке бревен, которые имеют диаметр больше 250 миллиметров, приходится снижать скорость подачи на малых ленточных пилорамах в ущерб производительности. Поэтому не стоит покупать небольшую фермерскую пилораму, «чтобы освоить это оборудование». К тому же подобные станки нуждаются в постоянном, особенно тщательном обслуживании и регулировкам, хотя и при этом не гарантируют профессиональной распиловки.

У ленточных пилорам имеется несколько определяющих факторов, которые очень важны при выборе станка. Вес аппарата должен быть в полтора раза больше веса распиливаемого бревна, что обеспечивает высокую механическую прочность конструкции. А значительный диаметр пильных колес гарантирует долговечность ленточных пилорам.

Оптимальным вариантом для домашнего использования и организации устойчивого производства станет ленточная пилорама, ширина пилы которой больше 50 миллиметров, мощность двигателя выше 15 кВт, вес не меньше 3 тонн, шкивы имеют диаметр не меньше 800 миллиметров. Цена ленточных пилорам, пила которых имеет ширину минимум 80 миллиметров, намного выше.

Если купить на те же деньги две более дешевые ленточные пилорамы, то суммарная производительность в результате будет выше, и надежность производства существенно возрастет. К тому же для широкой ленточной пилорамы дополнительно необходимо приобретать оборудование для плющения, вальцовки и формования зубьев.

Будет хорошо, если вы имеете возможность выбрать комплектацию ленточной пилорамы, даже если средства ограничены, и вы предпочитаете взять самую простую модель. Помните, что такой аппарат можно доукомплектовать впоследствии гидравликой и автоматической подачей. Средства механизации существенно повышают стоимость пилорамы, однако повышают производительность станка и окупаются довольно быстро.

Выбирая дополнительные сервисные устройства, следует руководствоваться соображениями целесообразности. К примеру, от системы загрузки на станину ленточной пилорамы бревна можно отказаться при организации загрузки бревен с эстакады, или при помощи специального оборудования – накопительных столов и бревнотасок.

Предпочтительнее выбирать ленточную пилораму, которая выпускается серийно, а не изготовлена под заказ. Это означает продуманность конструкции, высокую надежность и ремонтопригодность. Наличие сертификатов свидетельствует о серьезности производителя ленточной пилорамы и страхует от нарушений при производстве требований к безопасности конструкции.

Изготовление ленточной пилорамы

Но необязательно покупать ленточную пилораму, при желании вы сможете собрать станок своими силами, необходимо только знать, как сделать ленточную пилораму. Основу станины ленточной пилорамы составляют два швеллера, что имеют длину по 8 метров и высоту от 140 миллиметров. Для данной цели вы можете использовать два рельса, при этом их следует развернув наверх подошвой, или уголки 50 на 100 миллиметров. В любом случае заготовки должны быть прямыми.

По высоте на одинаковом расстоянии и с шагом примерно метр-полтора просверлите по всей длине швеллеров ряд отверстий. По количеству таких отверстий делают стяжки — отрезки трубы ¾, что имеют длину по 250 миллиметров. Для соединения стяжек и швеллеров принято использовать резьбовые шпильки или болты длиной 290-340 миллиметров, зависимо от выбранных материалов.

Собранные направляющие установите на стойки, что сверены или собраны на болтах М12 из швеллеров, труб или уголков. Количество стоек необходимо определять, исходя из длины станины. При длине 8 метров их должно быть 4 штуки. Крайние стойки располагаются на расстоянии 800-1000 миллиметров от концов направляющих.

Для придания станине необходимой жесткости ставят раскосы. Из-за достаточно солидного веса станины ее необходимо собирать на месте будущей установки. Для обеспечения горизонтальности направляющих, подложите под стойки доски или бруски, при необходимости подкопайте грунт

Следующим узлом чертежа ленточной пилорамы является подвижная тележка, которую принято изготавливать из стальной плиты, что имеет толщину 46 миллиметров. Длина тележки составляет приблизительно 600 миллиметров, зависимо от габаритов электродигателя. Ширину следует сделать такой, чтобы за швеллеры выходили края тележки примерно на 80 миллиметров с каждой стороны. Подбор толщины пластин и прокладок обеспечивает возможность перемещения тележки вдоль длины направляющих.

Следите при этом, чтобы зазор получился минимальным. Толщина прокладок должна на полмиллиметра быть больше значения толщины полки швеллера. Зажимные пластины и прокладки при помощи 8 болтов М8. Чтобы устранить поперечный люфт приворачивайте на болтах снизу к основе тележки. Можно тележку поставить на подшипники или ролики. Сверху на тележке располагаются два уголка для крепления электрического мотора.

Для перемещения тележки с дисковой пилой и движком, установленными на ней, используют цепь. Её следует натянуть для исключения свободного хода штурвала. Последний монтируют на одной из втулок у звездочек, что расположены по краям направляющих.

Удобство работы на изготовленной своими руками ленточной пилораме обеспечено устройствами фиксирования бревна. Эти элементы изготавливают из труб, внутренний диаметр которых приблизительно 35 – 40 миллиметров, в них нужно вставить подвижные штанги, сверху на них располагаются прижимы из уголка 40 на 40 миллиметров и кулачковые механизмы зажима. Относительно образованного расстояния до линии распиловки длина прижимов должна составлять не меньше 15 миллиметров.

Главными элементами ленточной пилорамы являются мотор и пила. Попытайтесь купить электродвигатель, мощность которого составляет 10 кВт, и пилу с диаметром один метр. Если таких агрегатов достать не удастся, станину нужно сделать поменьше, соразмеряя ее габаритами комплектующих.

И напоследок запомните, что работать на ленточной пилораме несложно. Уложите бревно на ложе и зафиксируйте зажимами, включите електродвигатель, поверните штурвал и переместите тележку, делая длинный и ровный распил пилой. Тележку можно передвигать в обе стороны. Нужно только заботиться, чтобы ленточная пила всегда оставалась острой, и, безусловно, выполнять правила безопасности.
