Коллекция расширений для ArchiCAD

Чем дополнить возможности программы

Сергей Чекмарёв, Настя Овсянникова

Время чтения: 5 мин

Базовые инструменты ArchiCAD умеют многое, но не всё. В преддверии нового запуска марафона «Оптимизация в ArchiCAD» рассказываем о расширениях, которые помогут моделировать объекты сложных форм, скачивать готовые элементы и модели, настраивать связки ArchiCAD с другими программами и многое другое.

Goodies Suite

Одна из самых полезных библиотек с расширениями. Установив её, вы можете использовать весь пакет или выбрать из него только необходимые опции.

рус.: Параметры → Менеджер расширений
англ.: Options → Add-On Manager

Рассказываем о самых полезных:

3D Studio In

Расширение , которое преобразует файлы 3D Studio (3ds) в объекты GDL ArchiCAD: эта опция помогает не только корректно импортировать объекты из других программ для 3D-моделирования, но и сохранять их параметры — например, текстуры и прозрачность — а затем донастраивать их в ArchiCAD и изменять размеры объекта.

В процессе конвертирования расширение создаст новый библиотечный элемент и скопирует все текстуры в указанную папку вместе с созданным объектом.

рус.: Файл → Взаимодействие → 3D Studio → Импорт файла 3D Studio
англ.: File → Interoperability → 3D Studio → Import 3D-Studio file

Check Duplicates

Р асширение для поиска и удаления элементов с одинаковыми параметрами — например, с одинаковым типом, цветом или высотой. Нежелательные дубликаты обычно создаются либо случайным двойным щелчком в одном и том же положении мыши, либо копированием и вставкой элементов несколько раз в одно и то же место.

Расширение создаёт в меню ArchiCAD две новые команды: «Выбрать дубликаты» и «Удалить дубликаты». Команда выбора дубликатов действует только на активном этаже или в разрезе, а команда удаления дубликатов — на всех этажах.

рус.: Редактор → Проверка дубликатов → Выбрать / Удалить
англ.: Edit → Check Duplicates → Select / Delete

Mesh to Roof Tool

Инструмент для работы с нестандартным кровлями: позволяет моделировать сетки любой формы, а затем присваивать им свойства крыши, редактировать их как части как скаты и рассчитывать материалы и размеры.

рус.: Конструирование → Дополнения к конструированию → Создать крыши из 3D-сетки

англ.: Design → Design Extras → Create Roofs from Mesh

Interior Wizard

Дополнение , которое существенно упрощает 3D-моделирование: оно использует объекты, хранящиеся в библиотеке аксессуаров, и позволяет присвоить их свойства категориям стен, пола или потолка и отредактировать форму и параметры покрытий.

Расширение также распознаёт проёмы в стенах и помогает правильно посчитать площадь зоны с учётом проёмов.

рус.: Выбрать 3D-зону на плане этажа, не добавляя в выборку ни один элемент → Конструирование → Дополнения к конструированию → Мастер Интерьера → Создать аксессуары зоны

англ.: Выбрать 3D-зону на плане этажа, не добавляя в выборку ни один элемент → Design → Design Extras → Interior Wizard → Create Room Accessories

BIMobject® App

Большая библиотека элементов, с которой сотрудничают крупные производители со всего мира. Расширение позволяет скачивать модели мебели, сантехники, деревьев и других объектов прямо в ArchiCAD.

После скачивания в рабочем поле появится панель с инструментами расширения.

Live Connection

Расширение , связывающее ArchiCAD со средой Rhino и Grasshopper. Позволяет проектировать в двух средах в режиме реального времени — например, работать с геометрией в Grasshopper и настраивать параметры объектов в ArchiCAD. Подробнее о том , как это работает.

Для работы с Live Connection необходимо установить два компонента:

→ расширение для ArchiCAD
→ плагин для Grasshopper

Расширение совместимо с версиями Rhino 5 и Rhino 6 (на Windows и macOS).

RFA & RVT Geometry

Расширение , позволяющее пользователям ArchiCAD импортировать файлы RFA (семейства Revit) в свои проекты в виде объектов, включая двери и окна. Расширение также позволяет импортировать, экспортировать и связывать с проектами ArchiCAD геометрию RVT (проекты Revit).

Приложение BIMx позволяет просматривать BIM-модели на мобильных устройствах (телефонах и планшетах) под управлением iOS или Android — и на компьютерах с системами Windows и macOS.

Приложение удобно использовать для презентации и коммуникации с заказчиком и подрядчиками: BIMx позволяет показывать модель в 3D и переключаться на просмотр комплекта документации в PDF, делать пометки и сечения.

Источник

Дополнения для Archicad

Дополнения — это расширения для Archicad, использующие устаревший код, который больше не поддерживается GRAPHISOFT. Начиная с Archicad 20 весь набор Дополнений можно установить при помощи единого установочного пакета. Вы можете использовать их ‘как есть’, но следует иметь в виду, что они могут не функционировать должным образом, при этом никакие исправления и обновления в эти Дополнения вноситься не будут.

Установка набора Дополнений

Выберите из списка нужную версию локализации и операционной системы, чтобы загрузить программу установки:

14.8 MB

9.7 MB

15.1 MB

9.8 MB

14.5 MB

10.2 MB

14.3 MB

10.0 MB

14.9 MB

10.8 MB

14.8 MB

10.6 MB

73.8 MB

69.9 MB

73.5 MB

69.8 MB

67.3 MB

68.2 MB

67.5 MB

68.4 MB

Версия	Язык	Windows	Mac OSX	Последнее обновление
Пакет установки Дополнений для Archicad 24	RUS	13 августа 2019
Archicad 24 Goodies Suite installer	INT	8 июля 2020
Пакет установки Дополнений для Archicad 23	RUS	14 октября 2019
Archicad 23 Goodies Suite installer	INT	19 сентября 2019
Пакет установки Дополнений для Archicad 22	RUS	30 июля 2018
Archicad 22 Goodies Suite installer	INT	21 июня 2018
Пакет установки Дополнений для Archicad 21	RUS	21 июля 2017
Archicad 21 Goodies Suite installer	INT	14 июня 2017
Пакет установки Дополнений для Archicad 20	RUS	20 июля 2016
Archicad 20 Goodies Suite installer	INT	28 июня 2016

Примечание: для установки Дополнений необходимо иметь права Администратора.
Запустите программу установки.

Программа установки Дополнений Archicad поможет вам выполнить все необходимые действия. После распаковки файлов во временную папку процесс установки будет запущен автоматически.
После принятия лицензионного соглашения программа установки попытается автоматически найти папку установки Archicad. По умолчанию Дополнения будут установлены в этой папке. Если программе установки не удастся обнаружить папку Archicad, то ее следует указать вручную. Установка Дополнений будет выполнена только в случае выбора папки установки Archicad.
При помощи маркеров, располагающихся рядом с названием Дополнений, можно выбрать нужные Дополнения. Ниже приведен список Дополнений, входящих в состав установочного пакета. Воспользуйтесь этими ссылками, чтобы получить информацию о Дополнениях и об их использовании.

Примечание: Дополнения, не выбранные в процессе первоначальной установки, можно установить позднее, повторно запустив пакет установки.
Примечание: Данный пакет позволяет установить Дополнения для оригинальной сборки Archicad. Если используемая вами версия Archicad имеет более высокий номер сборки, то после установки вам потребуется применить последнее Обновление Archicad, чтобы обновить все Дополнения до соответствующего номера сборки. Установка всех последующих Обновлений Archicad будет приводить к автоматическому обновлению Дополнений.
Все установленные Дополнения автоматически будут загружены после повторного запуска Archicad.

Удаление Дополнений:

Windows:
Откройте «Панель Управления» Windows и активируйте диалог «Программы и Приложения», чтобы удалить все компоненты Дополнений. Можно также воспользоваться программой деинсталляции, находящейся в папке ‘Archicad/Uninstall.GDS’.

macOS:
Воспользуйтесь программой деинсталляции, находящейся в папке ‘Archicad/Uninstall.GDS’. В результате будет запущена программа, которая удалит все компоненты Дополнений.

Примечание: Программа деинсталляции может удалить только сразу все установленные Дополнения. Вы не можете выбрать Дополнения, которые требуется оставить на компьютере.

Условия использования
ДОПОЛНЕНИЯ ПРЕДОСТАВЛЯЮТСЯ ВАМ ‘КАК ЕСТЬ’, БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ. ЗАГРУЖАЯ ЭТИ ДОПОЛНЕНИЯ, ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО КОМПАНИЯ GRAPHISOFT И/ИЛИ ЕЕ ПАРТНЕРЫ НЕ НЕСУТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА ВОЗМОЖНЫЕ ПОВРЕЖДЕНИЯ ДАННЫХ И ПОТЕРЮ ДОХОДА ИЛИ ПРИБЫЛИ, ПРЯМО ИЛИ КОСВЕННО ВЫЗВАННЫЕ ИСПОЛЬЗОВАНИЕМ ДОПОЛНЕНИЙ.

Источник

Каталог комплектации ARCHICAD

Файл каталога содержит элементы комплектации плоской кровли и фундаментов компании ТехноНИКОЛЬ: кровельные аэраторы, воронки, ограждения, гидрошпонки и пр. Каталог выполнен в виде файла архивного проекта ArchiCAD (pla).

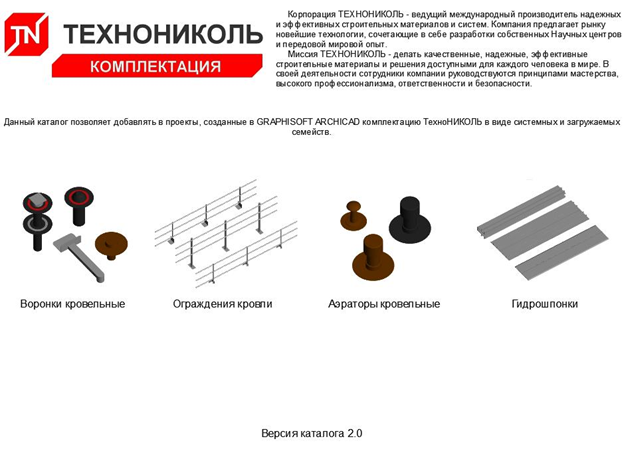

При открытии файла архивного проекта ArchiCAD (pla) появляется стартовое окно, содержащее информацию о компании.

Каталог содержит модели элементов комплектации плоских кровель компании ТехноНИКОЛЬ, выполненные в виде отдельных библиотечных элементов.

Наименования файлов библиотечных элементов выполнены по следующей схеме:

где поля имеют приведенные в значения:

Поле 1 – Код организации (TN)

Поле 2 – Функциональный тип (Аэратор, Воронка и др.)

Поле 3 – Функциональный подтип (Парапетная, Ремонтная и др.)

Поле 4 – Производитель продукта (ТехноНИКОЛЬ)

Поле 5 – Описание, отличительного признака изделия (СОбжимнымФланцем 110х450 и др.)

Поле 6 – Обозначение нормативного документа (если имеется)

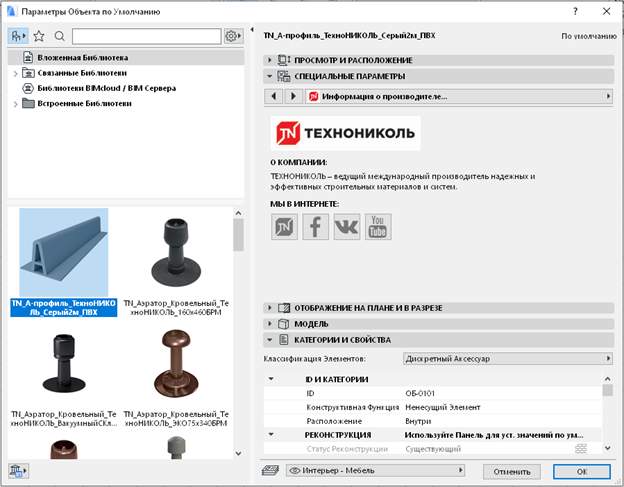

Файл библиотеки содержит 54 библиотечных элемента. Каждый библиотечный элемент имеет следующие вкладки в окне «Параметров объекта по умолчанию».

Первая вкладка содержит краткую информацию об изделии, а также ссылку на страницу изделия на сайте ТехноНИКОЛЬ.

Вкладка «стиль и размеры» опциональна, в ней содержаться настраиваемые параметры изделия, например, «длинна ограждения по центральной оси» и «количество комплектов» изделия необходимых для организации длины проектируемого ограждения. Также изменяемые параметры изделия можно редактировать графически, на 2д и 3д проекциях (длина отвода воронок, длинна ограждений и расположение стоек, длинна дорожки и др.)

В случае если изделие не предполагает каких-либо изменяемых параметров, интерактивные точки графического редактирования, вкладка «Стиль и размеры», отсутствуют.

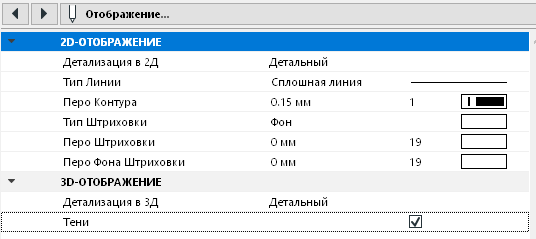

Во вкладке «Отображение» настраивается отображение изделия в 2D и 3D проекциях. Параметр «Детализация в 2Д» содержит до 4 вариантов отображения изделия: Детальный, Простой, Символ, Откл. Параметр «Детализация в 3Д» содержит до 4 вариантов отображения: Детальный, Средний, Простой (соответствующие LOD 300,200,100) а также «Откл.»

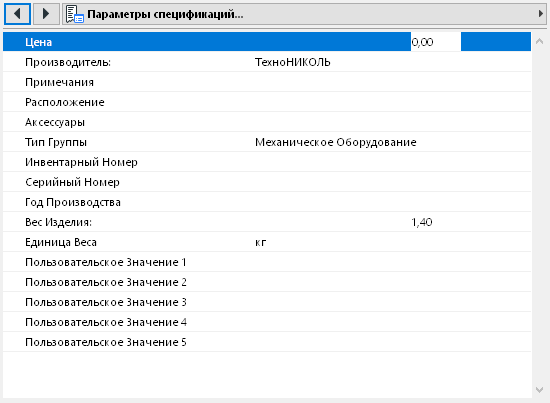

Вкладка «Параметры спецификаций» содержит ряд общей информации об изделии.

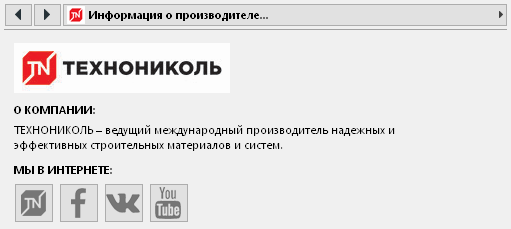

Вкладка «Информация о производителе» содержит краткую информацию о компании ТехноНИКОЛЬ, а также ссылки на информационные ресурсы компании.

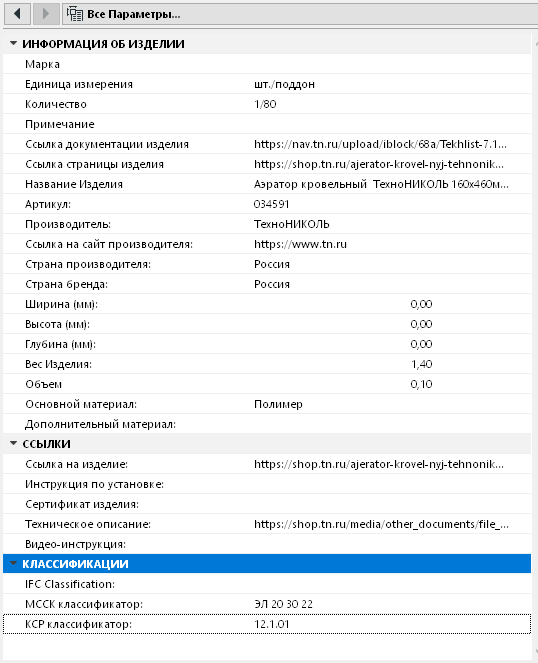

Вкладка «Все параметры» содержит следующие подгруппы «Информация об изделии», «Ссылки», «Классификации».

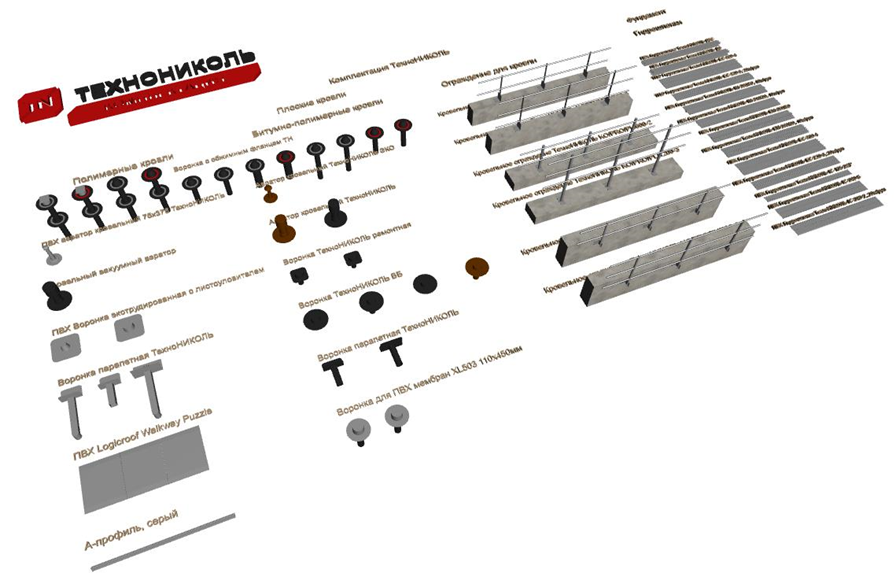

Все объекты расположены на плане этажа и, соответственно, отображаются на 3d виде.

Источник

Add-Ons

Add-Ons are specific products with which you can extend the functionality of the standard Archicad software package. Below you can find Add-Ons for Archicad created by GRAPHISOFT and third-party developers.

PARAM-O

Quickly create custom objects and building elements — without writing a single line of code or script — with PARAM-O, a built-in parametric design tool available on both Windows and macOS.

Quickly create custom objects and building elements — without writing a single line of code or script — with PARAM-O, a built-in parametric design tool available on Windows.

RFA & RVT Geometry Exchange

The RFA & RVT Geometry Exchange for Archicad enables Archicad users to import RFA (Revit Families) into their Archicad project as objects including doors and windows. It will also enable Archicad users to hotlink, import and export RVT geometry (Revit projects) in and out of Archicad.

Archicad Connection plugin for Autodesk Revit

IFC Model Exchange with Archicad is a free Add-In for Autodesk Revit. The Add-In improves the IFC model-based and bi-directional data exchange between GRAPHISOFT® Archicad® and Autodesk® Revit®.

Datasmith Exporter

With the Datasmith exporter plugin you can now easily convert and import your 3D scene directly into Unreal Engine 4, simplifying the entire optimization process in the CAD data pipeline.

Goodies

Goodies are free Add-Ons developed by GRAPHISOFT to complete Archicad with specific abilities and features, such as 3D Studio In, Interior Wizard, Mesh to Roof Tool.

Rhino – Grasshopper – Archicad Toolset

Designers have various options to connect Archicad’s professional BIM work environment with the modeling power of Rhino and Grasshopper.

Solibri Connection

The Archicad-Solibri Connection Add-On provides fast and automated code- and constructability checking. The updated Add-On automatically detects and sends only those elements that are changed in the Archicad model, resulting in faster round-trip collaboration. BCF-based issue reporting was introduced to this workflow, enabling designers to assign the detected issues or solve them later on.

MEP Modeler

The GRAPHISOFT MEP Modeler™ is an Add-On to Archicad®. Firms using Archicad can use the MEP Modeler to create and edit 3D model-based MEP networks (ductwork, pipework and cabling) and coordinate them within the Archicad Virtual Building. The MEP Modeler uses a familiar interface and tools integrated right in the Archicad environment.

Library Part Maker

The improved Library Part Maker is an Archicad Add-on that simplifies and streamlines the creation of custom GDL-based Library Parts. It offers students, manufacturers and architects interactive Library element creation tool without any knowledge of GDL programming.

Cinema 4D

Sending the whole Archicad project to Cinema 4D, users can take the advantage of its animation and rendering
capabilities to create animation or professional images.

Bluebeam Connection

Archicad’s Bluebeam Connection palette provides direct access to those features that are the most commonly
used during the PDF review processes.
